Принцип работы моновпрыска: Принцип Работы, Устройство, Регулировка, Настройка и Ремонт Системы, Как Почистить, Диагностика, Характеристика Электросхемы, Как Проверить Датчики — VPM

Содержание

Принцип Работы, Устройство, Регулировка, Настройка и Ремонт Системы, Как Почистить, Диагностика, Характеристика Электросхемы, Как Проверить Датчики

Содержание

Переходным этапом между карбюратором и современным инжектором был моновпрыск. До сих пор множество автомобилей колесит по дорогам, имея под капотом такую систему питания, несмотря на то, что выпуск машин с одной форсункой завершен. На смену одноточечному пришел распределенный впрыск.

Устройство моновпрыска

Революционным в появлении новой топливной системы был отказ от использования карбюратора и установка форсунки. Идея сама по себе не была новой, но реализация моновпрыска приблизила инженеров к созданию современных инжекторных систем. Главной отличительной особенностью рассматриваемого технического решения стало использование единственной форсунки, распыляющей топливо. В остальном принцип работы моновпрыска схож с нынешними топливными системами.

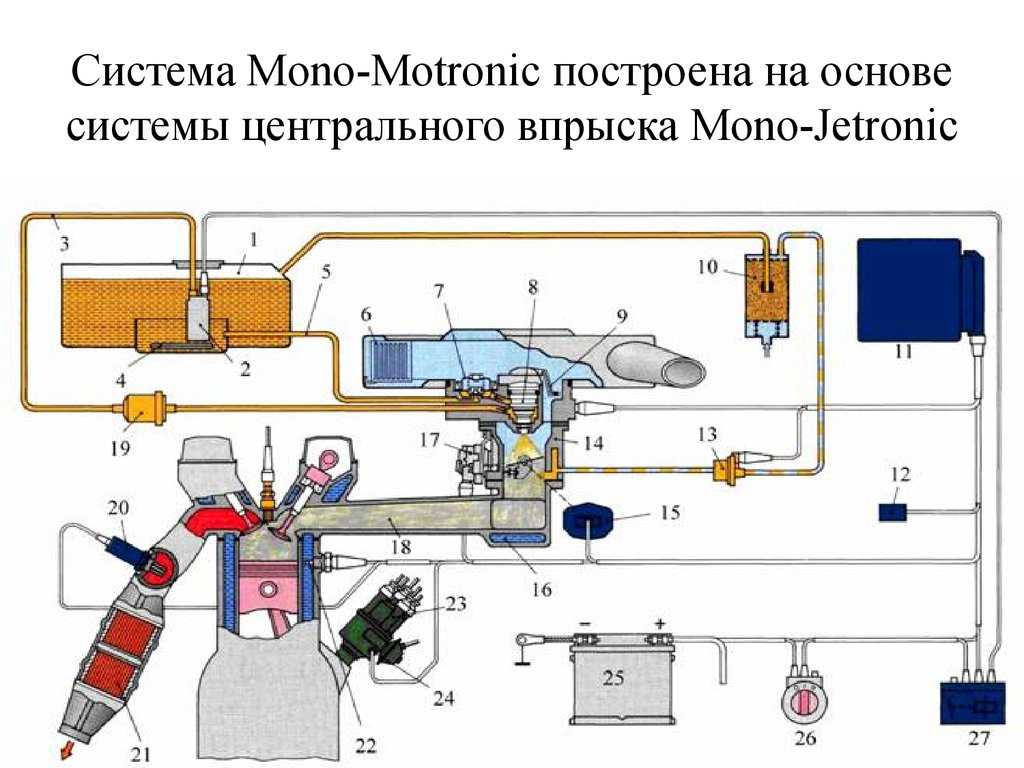

Структура моновпрыска

Одноточечная система впрыска работала с топливом, находящимся под низким по современным меркам давлением.
Сигнал об открытии и закрытии поступал с электронного блока управления. Внутри форсунки стоит электромагнитный клапан, который отвечает за дозирование бензина. За регулировку количества подаваемого воздуха отвечает дроссельная заслонка моновпрыска.

Достоинства системы

Преимущества моновпрыска перед карбюратором:

упрощенный запуск двигателя;
расход топлива уменьшается при сохранении стиля езды;
устройство моновпрыска исключило необходимость вручную регулировать смесь, подаваемую в двигатель;
уменьшение количества вредных веществ в выхлопе в результате более оптимального соотношения бензина и воздуха, подаваемых в камеру сгорания;
управление при помощи ЭБУ.

Одним из главных плюсов автомобилей с моновпрыском стало отсутствие зависимости расхода топлива от уровня квалификации и опыта карбюраторщика. Классическая система при неправильном выставлении винтов качества и количества, могла сжигать бензина в несколько раз больше нормы, из-за низкого профессионализма человека, производившего настройку.

В моновпрыске при обычной работе вмешательство не предусмотрено. Неверная настройка одноточечной системы впрыска при устранении неисправностей не столь критично влияет на расход топлива.

Недостатки использования одной форсунки

Отсутствие на сегодняшний день серийного производства моновпрыска связано с рядом недостатков, не позволившим выйти ему победителем в конкурентной борьбе. Основными из минусов рассматриваемой системы являются:

высокая стоимость комплектующих, особенно на фоне карбюраторной системы питания;
низкая ремонтопригодность, связанная как с конструктивными особенностями узлов, так и с малым количеством специалистов, способных выполнить ремонт моновпрыска;
сильно плавают обороты при любых отклонениях в качестве топлива;
невозможность завести автомобиль при разряженном аккумуляторе, так как система моновпрыска управляется электронным контроллером;

диагностика, ремонт и настройка моновпрыска очень сильно затруднены в гаражных условиях, так как требуют специального оборудования.

Если автомобиль не заводится то при карбюраторной системе питания автовладелец проверит не переливает ли топливо и может запустить мотор. В случае с моновпрыском о том, как отрегулировать топливоподачу знают только единицы, поэтому проверить работоспособность системы для большинства становится непостижимой задачей. Усложнение электросхемы сделало невозможным прозвонку ее мультиметром, теперь выявить неисправность можно только подключением диагностического сканера.

Особенности принципа действия моновпрыска

Принцип приготовления топливовоздушной смеси прост. Форсунка, управляемая ЭБУ, дозирует необходимое количество топлива, а дроссельная заслонка подает необходимый воздух. Горючая смесь по цилиндрам распределяется при помощи специальных датчиков.

Подкапотное пространство

Бензин подается в камеру сгорания между корпусом мотора и дроссельной заслонкой. Для обеспечения хороших эксплуатационных характеристик зажигание и моновпрыск работают слаженно. Это стало возможным благодаря управлению всеми процессами с единого контроллера.

На режим работы топливной системы влияют такие факторы:

частота вращения коленчатого вала;
соотношение компонентов бензовоздушной смеси;
положение дросселя;
давление бензина в топливной магистрали.

Управление моновпрыском имеет множество отрицательных обратных связей, идущих от датчиков. Вся информация, получаемая ЭБУ, служит для уменьшения выбросов вредных веществ и улучшения динамических показателей автомобиля. На технически исправной машине с моновпрыском выхлоп полностью соответствует современным требованиям экологичности.

Неисправности системы впрыска

К основным неисправностям наиболее часто встречаемым на автомобилях с моновпрыском относя:

проблемы с форсункой, ее засорение или износ;
неправильная работа электроники.

Поиск неисправности

Причинами, вызывающими неисправность, могут быть:

естественный износ элементов топливной системы;
заводской дефект, который может проявится как сразу, так и через определенный промежуток времени;
неблагоприятные условия эксплуатации, например, заправка некачественным бензином, в лучшем случае вызовет засорение форсунки;
сбоящий регулятор;
спортивный стиль вождения, вызывающий критические нагрузки на двигатель и впрыск в частности.

Для проведения диагностики необходимо подключить ноутбук с установленным специальным программным обеспечением. Автомобиль с мозгами хорош тем, что при наличии подходящего ПО для считывания информации подойдет и планшет со смартфоном. Полученная характеристика работы двигателя позволяет сузить круг поиска неисправности.

Многие автовладельцы при отсутствии возможности воспользоваться персональным компьютером, действуют по принципу «проверю внешним осмотром». Производить любые манипуляции с моновпрыском можно только при уверенности в работоспособности всех остальных систем авто. Некоторые поломки, например, если датчики имеют окислившиеся контакты, можно определить при визуальном осмотре. Окисления и загрязнения чистим без чрезмерных усилий.

После того как автолюбитель почистил форсунку и контакты датчиков требуется произвести пробный запуск. Вмешиваться в работу ЭБУ не следует. При невозможности устранить проблему желательно обратиться к профессионалам с сервисного центра.

Советы по настройке

Настройка моновпрыска наиболее часто требуется когда плавают обороты мотора. Наблюдаться это может как на холостом ходу так и во время движения. Наиболее сильно заметно сбои в работе двигателя при переключении передач. Все эти симптомы говорят, что регулировка моновпрыска потребуется в ближайшее время.

Проведение регулировки

Описание последовательности действий:

Мультиметром проверить сопротивление датчика температуры всасываемого воздуха и сверить с табличными значениями;
Датчик температуры всасываемого воздуха
Проверить работоспособна ли схема датчика;
Проконтролировать давление форсунок;
Выставить зазор холостого хода;
Проверить регулятор акселератора и концевики;
Настроить положение дроссельной заслонки.

По завершению регулировки требуется завести автомобиль. Пробная поездка должна показать отсутствие плавающих оборотов. В противном случае необходимо дополнительно проверить сопутствующие системы.

Поддержание моновпрыска в исправном состоянии возможно только при качественной диагностике. Необходимо обращать внимание на любые изменения в поведении автомобиля. Чем раньше будет замечена неисправность, тем дешевле обойдется ее устранение. Необходимо регулярно уделять внимание впрыску.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Поделиться с друзьями:

Особенности работы и конструкции моновпрыска

Главная / Это интересно / Особенности работы и конструкции моновпрыска

Многим автолюбителям не знакомо такое понятие как моновпрыск. Это промежуточное звено между карбюратором и инжектором. Несмотря что моноинжектор не был принят на вооружение автоконцернов сегодня можно встретить автомобили с такой системой питания двигателя. Поэтому владельцу такой машины нужно знать принцип работы и конструкцию узла, обеспечивающего цилиндры топливным зарядом.

Предназначение детали в автомобиле

Основной особенностью системы является всего одна форсунка. Она и повлияла на название моновпрыска. Подача топлива происходит в общую камеру. Потом готовый заряд подается в первой открытой цилиндр.

Современные легковые машины с бензиновым двигателем работают с распределенной системой подачи топлива. Это подразумевает, что заряд поставляется в каждую камеру отдельными форсунками. Но это увеличивает потребление бензина в топливном баке.

Как устроен моноинжектор

Особенности работы моноинжектора довольно сложные и отличаются от распределенной системы впрыска и карбюратора. За стабильную работу отвечают разные датчики, регулирующие подачу бензина. Благодаря этому обеспечивается легкий пуск холодного мотора.

Единственную форсунку разместили над заслонкой, регулирующей подачу воздуха. Горючее поддаётся между стенками корпуса и дроссельной заслонкой. Процесс автоматически синхронизируется с зажиганием. Дозирование бензина в разных режимах работы силовой установки обеспечивается датчиками.

За контроль открывания форсунки отвечает электронный контроллер. Дозировка топлива обеспечивается клапаном электромагнитного типа. По цилиндрам топливный заряд по очереди попадает в камеру с открытым клапаном. После этого происходит воспламенение. В случае поломки важного элемента, системы подачи топлива автомобиль остановится. В данной ситуации для ремонта потребуется найти новый автомобильный моноинжектор. А сделать это можно в интернете.

Как работает узел питания двигателя

Общий принцип работы моновпрыска несложный и состоит из следующих этапов:

Датчиками в соответствии с режимом работы мотора регулируется количество горючего выдаваемое форсункой.
Бензин сквозь форсунку попадает в общий резервуар для смешивания с кислородом.
Подготовленный заряд поступает в камеру сгорания с открытым клапаном.
Остаток горючего возвращается в топливный бак через обратную магистраль.

Обычно форсунка состоит из распределительного сопла и запорного клапана.

Горючее подается импульсно. Это обеспечивается электромагнитом. Воздух регулируется дросселем, который управляется механическим или электрическим приводом.

Отличие моновпрыска от карбюратора и инжектора

Основное отличие моновпрыска от инжектора – это использование одной форсунки. Все остальные процессы работы топливной системы алогичны. Однако такая особенность уменьшает ресурс силовой установки. При использовании низкокачественной смеси из-за засорения форсунки, она не поступает во все цилиндры, что приводит к неравномерному износу.

Используя отдельные форсунки для цилиндров минимизируются негативные последствия. Это основное достоинство инжекторной системы перед моновпрыском. Остальные отличительные особенности заключаются в конструкции узла.

Если сравнивать моноинжектор с карбюратором, то он выигрывает благодаря следующим преимуществам:

упрощается пуск холодного мотора;
уменьшается потребление бензина;
нет необходимости настраивать узел вручную благодаря использованию датчиков;

мотор работает в оптимальном режиме.

Учитывая преимущества моновпрыска он пришел на смену обычных карбюраторов. Но усовершенствованная инжекторная система показала большую эффективность и вытеснила моноинжектор.

Найти на сайте

СИСТЕМА ВПРЫСКА: КОМПОНЕНТЫ, ТИПЫ И ПРИНЦИПЫ РАБОТЫ

«Топливная форсунка — это механическое устройство с электронным управлением, которое отвечает за распыление (впрыск) нужного количества топлива в двигатель, чтобы создать подходящую воздушно-топливную смесь для оптимального сгорания ».

Технология создана в начале 20 века и впервые реализована на дизельных двигателях. К последней трети 20-го века он также стал популярным среди обычных бензиновых двигателей.

Электронный блок управления (ECU в системе управления двигателем) определяет точное количество и конкретное время необходимой дозы бензина (бензина) для каждого цикла, собирая информацию с различных датчиков двигателя. Таким образом, ЭБУ посылает командный электрический сигнал правильной продолжительности и времени на катушку топливной форсунки. Таким образом, открывается форсунка, и бензин проходит через нее в двигатель.

На одну клемму катушки форсунки напрямую подается 12 вольт, которые контролируются ЭБУ, а другая клемма катушки форсунки разомкнута. Когда ЭБУ определяет точное количество топлива и время его впрыска, он активирует соответствующую форсунку, переключая другую клемму на массу (массу, т.е. отрицательный полюс).

КОМПОНЕНТЫ

Задачей системы впрыска топлива является дозирование, распыление и распределение топлива по воздушной массе в цилиндре. В то же время он должен поддерживать требуемое соотношение воздух-топливо в соответствии с нагрузкой и частотой вращения двигателя.

* Насосные элементы:

Для подачи топлива из топливного бака в цилиндр.

* Элементы дозирования:

Для измерения подачи топлива в зависимости от скорости и нагрузки на двигатель

* Управление дозированием:

Для регулировки нормы дозирующих элементов при изменении нагрузки и частоты вращения двигателя.

* Контроль смеси:

Для регулировки соотношения топлива и воздуха в зависимости от нагрузки и скорости.

* Распределительные элементы:

Для распределения дозируемого топлива поровну между цилиндрами.

* Регулятор времени:

Для фиксации начала и остановки процесса смешения топлива с воздухом.

ТИПЫ ТОПЛИВНЫХ ФОРСУНОК

1. Подача сверху – Топливо поступает сверху и выходит снизу.

2. Боковая подача – топливо поступает сбоку через штуцер форсунки внутри топливной рампы.

3. Форсунки корпуса дроссельной заслонки – (TBI) Расположены непосредственно в корпусе дроссельной заслонки.

ТИПЫ СИСТЕМ ВПРЫСКА ТОПЛИВА

1. Одноточечный или дроссельный впрыск топлива

Также называемый одноточечным, это был самый ранний тип впрыска топлива, появившийся на рынке. Все автомобили имеют впускной коллектор, через который чистый воздух сначала поступает в двигатель. TBFI работает, добавляя правильное количество топлива в воздух, прежде чем оно будет распределено по отдельным цилиндрам. Преимущество TBFI в том, что он недорогой и простой в обслуживании. Если у вас когда-нибудь возникнут проблемы с инжектором, вам нужно будет заменить только один. Кроме того, поскольку этот инжектор имеет довольно высокий расход, его не так просто засорить.

С технической точки зрения системы дроссельной заслонки очень надежны и требуют меньше обслуживания. При этом впрыск в корпус дроссельной заслонки сегодня используется редко. Транспортные средства, которые все еще используют его, достаточно старые, поэтому техническое обслуживание будет более проблематичным, чем с более новым автомобилем с меньшим пробегом.

Еще одним недостатком TBFI является его неточность. Если вы отпустите педаль акселератора, в воздушной смеси, подаваемой в ваши цилиндры, все еще будет много топлива. Это может привести к небольшой задержке перед замедлением, а в некоторых автомобилях это может привести к выбросу несгоревшего топлива через выхлопную трубу. Это означает, что системы TBFI далеко не так экономичны, как современные системы.

2. Многоточечный впрыск

Многоточечный впрыск просто перемещает форсунки дальше вниз к цилиндрам. Чистый воздух поступает в первичный коллектор и направляется к каждому цилиндру. Инжектор расположен в конце этого порта, прямо перед тем, как он всасывается через клапан в ваш цилиндр.

Преимущество этой системы в том, что топливо распределяется более точно, при этом каждый цилиндр получает свое распыление топлива. Каждая форсунка меньше и точнее, что обеспечивает экономию топлива. Минус в том, что все форсунки распыляют одновременно, а цилиндры срабатывают один за другим. Это означает, что у вас может быть остаточное топливо между периодами впуска, или у вас может быть возгорание цилиндра до того, как форсунка сможет подать дополнительное топливо.

Многопортовые системы отлично работают, когда вы путешествуете с постоянной скоростью. Но когда вы быстро ускоряетесь или убираете ногу с педали газа, эта конструкция снижает либо экономию топлива, либо производительность.

3. Последовательный впрыск

Системы последовательной подачи топлива очень похожи на многоточечные системы. При этом есть одно ключевое отличие. Последовательная подача топлива — это раз. Вместо одновременного срабатывания всех форсунок топливо подается одна за другой. Время согласовано с вашими цилиндрами, что позволяет двигателю смешивать топливо прямо перед тем, как клапан откроется, чтобы всосать его. Такая конструкция позволяет улучшить экономию топлива и производительность.

Поскольку топливо остается в порту только в течение короткого промежутка времени, последовательные форсунки обычно служат дольше и остаются чище, чем другие системы. Из-за этих преимуществ последовательные системы впрыска топлива сегодня являются наиболее распространенным типом впрыска топлива в автомобилях.

Единственным недостатком этой платформы является то, что она оставляет меньше места для ошибок. Топливно-воздушная смесь всасывается в цилиндр только через несколько секунд после открытия форсунки. Если он грязный, засоренный или не отвечает, вашему двигателю будет не хватать топлива. Форсунки должны поддерживать свою максимальную производительность, иначе ваш автомобиль начнет работать с перебоями.

4. Прямой впрыск

Если вы начали замечать закономерность, вы, вероятно, догадались, что такое прямой впрыск. В этой системе топливо впрыскивается прямо в цилиндр, полностью минуя воздухозаборник. Производители автомобилей премиум-класса, такие как Audi и BMW, хотят, чтобы вы поверили, что непосредственный впрыск — это новейшее и лучшее изобретение. Что касаемо характеристик бензиновых автомобилей, то они абсолютно правы! Но эта технология далеко не нова. Он использовался в авиационных двигателях со времен Второй мировой войны, а дизельные автомобили почти все имеют непосредственный впрыск, потому что топливо намного гуще и тяжелее.

В дизельных двигателях непосредственный впрыск очень надежен. Доставка топлива может потребовать много злоупотреблений, а проблемы с техническим обслуживанием сведены к минимуму.

В бензиновых двигателях непосредственный впрыск встречается почти исключительно в автомобилях с высокими характеристиками. Поскольку эти автомобили работают с очень точными параметрами, особенно важно обслуживать вашу систему подачи топлива. Несмотря на то, что автомобиль будет продолжать работать в течение длительного времени, когда им пренебрегают, производительность быстро снизится.

СПОСОБЫ ВПРЫСКА ТОПЛИВА

Существует два метода впрыска топлива в системе воспламенения от сжатия

1. Впрыск струей воздуха
2. Впрыск безвоздушного или твердого топлива

1. Впрыск струей воздуха

Первоначально этот метод использовался в больших стационарных и судовых двигателях. Но сейчас это устарело. В этом методе воздух сначала сжимается до очень высокого давления. Затем поток этого воздуха впрыскивается вместе с топливом в цилиндры. Скорость впрыска топлива регулируется изменением давления воздуха. Воздух под высоким давлением требует многоступенчатого компрессора, чтобы держать баллоны с воздухом заряженными. Топливо воспламеняется от высокой температуры воздуха, вызванной высокой степенью сжатия. Компрессор потребляет около 10% мощности, развиваемой двигателем, что снижает полезную мощность двигателя. 92. Этот метод используется для всех типов малых и больших дизельных двигателей. Ее можно разделить на две системы

1. Индивидуальная насосная система: в этой системе каждый цилиндр имеет свой индивидуальный насос высокого давления и измерительный блок.

2. Система Common Rail: в этой системе топливо нагнетается многоцилиндровым насосом в систему Common Rail, давление в магистрали регулируется предохранительным клапаном. Отмеренное количество топлива подается в каждый цилиндр из общей топливной рампы.

Это все о системе впрыска топлива. Если у вас есть какие-либо вопросы относительно этой статьи, задайте их в комментариях. Если вам понравилась эта статья, не забудьте поделиться ею в социальных сетях. Подпишитесь на наш сайт, чтобы получать больше информативных статей. Спасибо, что прочитали это.

ПРИНЦИПЫ РАБОТЫ

Форсунки управляются блоком управления двигателем (ECU). Во-первых, ECU получает информацию о состоянии двигателя и требованиях, используя различные внутренние датчики. После определения состояния и требований двигателя топливо забирается из топливного бака, транспортируется по топливопроводам, а затем нагнетается топливными насосами. Надлежащее давление проверяется регулятором давления топлива. Во многих случаях топливо также распределяется с помощью топливной рампы для подачи в разные цилиндры двигателя. Наконец, форсункам приказано впрыскивать необходимое топливо для сгорания.

Точная требуемая топливно-воздушная смесь зависит от двигателя, используемого топлива и текущих требований двигателя (мощность, расход топлива, уровень выбросов выхлопных газов и т. д.)

(Automotive World)
