Регулировка клапанов УАЗ 469

Автомобиль УАЗ 469 оснащен четырехтактным, четырехцилиндровым двигателем, газораспределительный механизм которого включает в себя 8 клапанов, коромысла, распределительный вал и толкатели. При нагреве силовой установки до рабочей температуры детали ГРМ расширяются. Во избежание деформации деталей между клапанами и толкателями устанавливается температурный зазор. Он обеспечивает беспрепятственную подачу топливной смеси и выброс отработавших газов из камеры сгорания, независимо от температуры силовой установки.

Фото 1: Регулировка клапанов УАЗ 469 (Источник: Яндекс.Картинки)

Порядок регулировки клапанов УАЗ 469

Перед тем, как отрегулировать клапана на УАЗ 469, необходимо подготовить инструменты. Для проведения процедуры потребуется отвертка, гаечные ключи и набор щупов. Для регулировки не потребуется установка автомобиля на смотровую яму, эстакаду. Работы выполняют на непрогретом двигателе. Несоблюдение этого правила может привести к повышенной шумности и некорректной работе двигателя.

Регулировка клапанов на УАЗ 469 не требует наличия специализированного образования. Работу сможет выполнить человек, имеющий минимальные технические знания. Регулировка осуществляется в следующем порядке:

Демонтируется навесное оборудование, препятствующее снятию клапанной крышки.
Откручиваются гайки крепления клапанной крышки. Для удобства можно использовать торцевой ключ.
Демонтируется прокладка, предотвращающая утечку масла между головкой блока цилиндра и клапанной крышкой. При сборке лучше заменить прокладку новой.

Поршень первого цилиндра выставляется в верхнюю мёртвую точку. Для определения правильности расположения поршня необходимо совместить метки, находящиеся на шкиве коленчатого вала и передней крышке силовой установки. При смещении поршня в верхнюю мёртвую точку оба клапана газораспределительного механизма будут закрыты.
Откручивается гайка, фиксирующая регулировочный винт, находящийся в коромысле над толкателем.

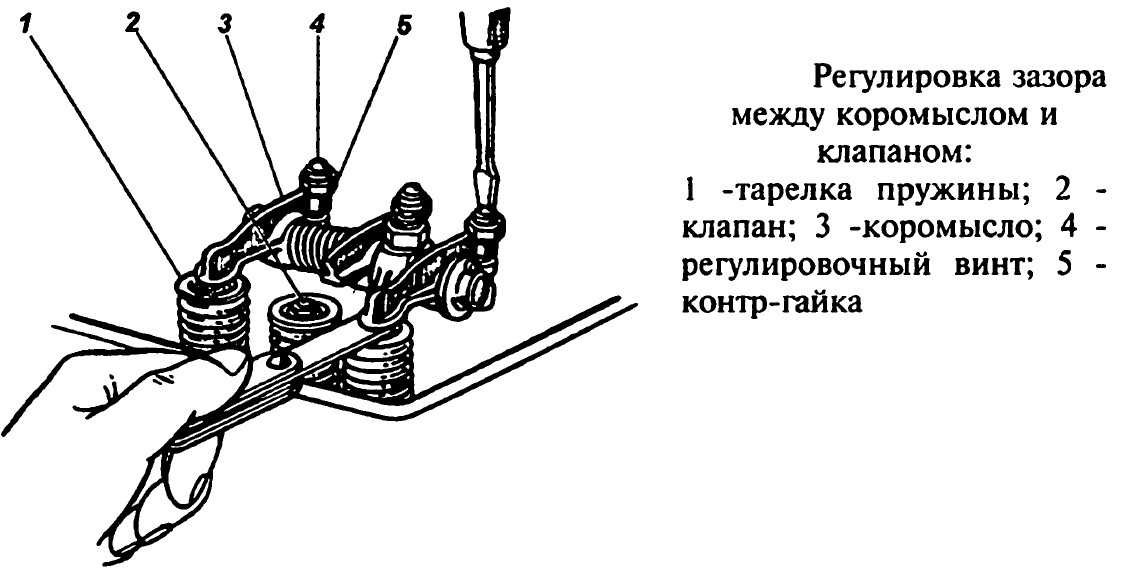

Между коромыслом и штоком клапана устанавливается щуп.
Регулировочным винтом выставляется необходимый зазор. Щуп должен проходить между деталями с небольшим усилием. Закусывание измерительного элемента деталями ГРМ недопустимо.
Регулировочный винт фиксируется стопорной гайкой.
Коленчатый вал поворачивается на 180 градусов по ходу движения.

Манипуляции проводят на следующем по очереди цилиндре. Для регулировки каждого последующего цилиндра коленчатый вал поворачивают на 180 градусов. Порядок регулировки клапанов на УАЗ 469 – 1-2-4-3.

Сборка силового агрегата осуществляется в обратной последовательности. После регулировки двигатель работает менее шумно, повышаются динамические показатели, снижается расход топлива.

Нюансы регулировки клапанов УАЗ 469

Проведение процедуры не предусматривает использование сложного диагностического оборудования. Существует несколько нюансов установки необходимого температурного зазора, учитывая которые удастся достичь максимального эффекта от проведенной процедуры.

Фото 2: Снятая клапанная крышка УАЗ 469 (Источник: Яндекс.Картинки)

Зазоры на клапанах УАЗ

Для улучшения динамических показателей силовой установки автомобиля УАЗ 469 необходимо установить тепловой зазор на впускных клапанах 0.35 мм, на впускных – 0.4 мм. Несоответствие показателей в меньшую сторону может привести к повреждению деталей газораспределительного механизма. Клапан будет открываться слишком сильно. Поршень, поднимающийся в верхнюю мёртвую точку, может согнуть шток клапана или толкатель. Отклонение зазора в большую сторону приведет к ухудшению показателей работы силового агрегата.

ВАЖНО: Перед тем, как отрегулировать клапана на УАЗ 469, необходимо проверить надежность крепления коромысел к головке блока цилиндров. Если гайки крепления откручены, отрегулировать температурный зазор не удастся.

Особенности выставления ВМТ

Поршень каждого цилиндра за один цикл два раза смещается в верхнюю мертвую точку – в момент сжатия и при выбросе отработавших газов.

Для того чтобы правильно установить тепловой зазор необходимо выставить поршень первого цилиндра в верхнюю мертвую точку на момент сжатия рабочей смеси. Сделать это можно тремя способами:

Визуально определить степень открытия клапанов. В момент сжатия клапана цилиндра находятся в закрытом состоянии. Между коромыслом и штоком клапана есть небольшой зазор. При выпуске отработавших газов выпускной клапан открыт. При этом коромысло надавливает на шток клапана.
Определить на какой цилиндр подается искра с распределителя зажигания. Для этого необходимо снять крышку трамблера и провернуть коленчатый вал до тех пор, пока токоведущий контакт бегунка не повернется в сторону провода, ведущего к свече первого цилиндра.
Использовать заглушку. Из первого цилиндра выкручивают свечу зажигания. Из бумаги изготавливают заглушку, по диаметру подходящую к посадочному месту свечи. Для того чтобы бумага более плотно закрыла отверстие, пробку смачивают водой. После установки пробки в посадочное место свечи, коленчатый вал вращают по ходу движения.
В момент сжатия оба клапана закрываются, и пробка выстреливает из цилиндра. Услышав характерный хлопок, необходимо остановить вращение коленчатого вала. Далее совмещают метку на шкиве и передней крышке силовой установки.

Заключение

Регулировка клапанов УАЗ 469 необходима для корректной работы двигателя. Тепловой зазор обеспечивает беспрепятственное поступление топлива и отвод выхлопных газов из цилиндра. Процедура не требует использования специализированного оборудования. При соблюдении определенной технологии отрегулировать клапана сможет любой автолюбитель.

Регулировка клапанов УАЗа: процессы

Регулировка клапанов УАЗа — сложный процесс, который под силу не всем автолюбителям. Но, как показывает практика, если разобраться в операции один раз, то потом можно экономить время и средства. От правильной регулировки клапанов будет зависеть, насколько хорошо работает силовой агрегат.

Суть проведения

Надежность работы и продолжительность жизни двигателя очень сильно зависят от регулировки клапанов. Несмотря на то что работы завода «УАЗ» являются довольно надежными, регулировка клапанов УАЗа должна проводиться после каждых 5 тыс. км или при изменении величины зазоров между коромыслами и клапанами, которые проявляются в стуке клапанов, уменьшении производительности силового агрегата, «стрельбе» в глушителе и пр.

Технические нюансы и порядок регулировки

Согласно технической документации, предоставленной Ульяновским автомобильным заводом, зазоры должны составлять: для выпускных клапанов цилиндров № 1 и № 4 – 0,3-0,35 мм, для оставшихся – 0,35-0,40 мм.

Стоит заметить, что порядок регулировки клапанов УАЗа производится в соответствии с работой цилиндров, а именно 1-2-4-3. При этом не важно, проводится регулировка инжекторного или карбюраторного – операции выполняются аналогичные. Само же действие совершается при остывшем двигателе.

Необходимые инструменты: набор щупов, стандартный водительский набор инструментов. По завершению операции производится замена прокладки клапанной крышки.

Способы регулировки зазоров

Существует два способа, которые были признаны большинством автомастеров.

Способ № 1: регулировка клапанов двигателя УАЗа согласно метке, нанесенной на шкив.

Применяется в основном когда «кривой стартер» или заводная ручка устанавливается после различных усовершенствований. Порядок действия следующий:

Обнаружение провода, который идет от трамблера к свече цилиндра № 1. Визуально фиксируем местоположение бегунка, при котором подается искра.
Снятие клапанной крышки.
Осмотр шкива КВ. Согласно технической документации на нем должно быть три метки. Если их меньше, то сделайте ориентир на последнюю – ее и нужно совместить со штырем на блоке.
Прокручивание КВ заводной ручкой до момента совмещения меток.
Осмотр бегунка трамблера. При его местоположении на цилиндр № 1 можно сделать вывод о том, что поршень размещен в ВМТ, сами клапаны закрылись, и можно проводить их регулировку. Если же выяснилось, что бегунок расположен иначе – это значит, что регулировку клапанов можно начинать с цилиндра № 4. Порядок проведения операции при этом будет 4-3-1-2.
При помощи щупа необходимо выставить зазор в размере 0,35 мм. Щуп должен входить ощутимо тяжело.
После регулировки цилиндра необходимо провернуть шкив на 180° и приступить к следующему.
По завершению регулировки – установка клапанной крышки и пуск двигателя.

Способ № 2: регулировка клапанов УАЗа по трамблеру.

Стоит заметить, что этот способ применяется в основном умелыми мастерами, но после некоторых тренировок должно получиться и у вас.

Визуальная фиксация текущего угла опережения зажигания согласно со шкалой на трамблере. Ослабление болта на 10 на шкале и совмещение указателя с положением 0.
Повторение всех последующих действий, указанных в первом способе. Различием выступает акцент внимания не на шкиве, а на положении бегунка. Объясняется это тем, что, когда бегунок будет совмещаться с контактом провода на трамблере, искра станет подаваться в цилиндр при нахождении поршня в верхней мертвой точке. Это свидетельствует о закрытии клапанов и готовности зазоров к регулированию.
Регулировка клапанов путем проворачивания шкива и визуальной фиксации момента замыкания бегунком контакта провода необходимого цилиндра.
По окончанию регулировки производится возврат угла опережения в первоначальную позицию.

Рекомендуется недотягивать клапаны, нежели перетягивать. В первом случае возможен лишь стук или звон, а во втором – прогорание клапана, урон также понесет головка блока.

Вывод

Регулировка клапанов УАЗа любой модели не представляет сложности ни для новичков, ни для знатоков автомобильного дела, поэтому может совершаться даже в домашнем гараже.
