Порядок работы цилиндров 402 двигателя
Многие помнят двигатели 402 и работы цилиндров, устанавливаемых на автомобилях «Волга», «Газель». Несмотря на прекращение выпуска, часть автомобильных средств используют в качестве силового агрегата.
Содержание статьи
- 1 402 Двигатель
- 2 Порядок работы цилиндров
- 3 Инструмент для работы
- 4 Последовательность действий
- 4.1 Обратная сборка
- 5 Контрольная проверка
- 6 Важные особенности
- 7 Заключение
402 Двигатель
Силовой агрегат неприхотливый, в нем нет сложных технических узлов и деталей. Незадача в том, что после каждого пятнадцатитысячного пробега автотранспортного средства, необходимо регулировать клапана работы цилиндров.
- Через 10 тысяч километров требуется регулировка, если автомашина использовалась для перевозки грузов.
- Необходимо вмешательство после 6000 километров пробега при условии, что 402 двигатель работал на другой марке бензина.
В приведенных случаях нарушаются зазоры фасок клапанов и седел цилиндров.
Несоответствие параметров нарушает работу двигателя, вызывая:
- появление стуков в головке цилиндров;
- повышенное потребление топлива;
- понижение мощности;
- увеличение загрязнений выхлопными газами окружающей среды.
Появление характерных признаков является для водителя моментов приняться за устранение дефектов.
Порядок работы цилиндров
Успех достигается, если водитель знает порядок работы цилиндров у 402 двигателя данной силовой установки.
- В моторах 402 порядок такой: сначала работает первый цилиндр, затем второй, потом четвертый и заканчивает цикл третий цилиндр.

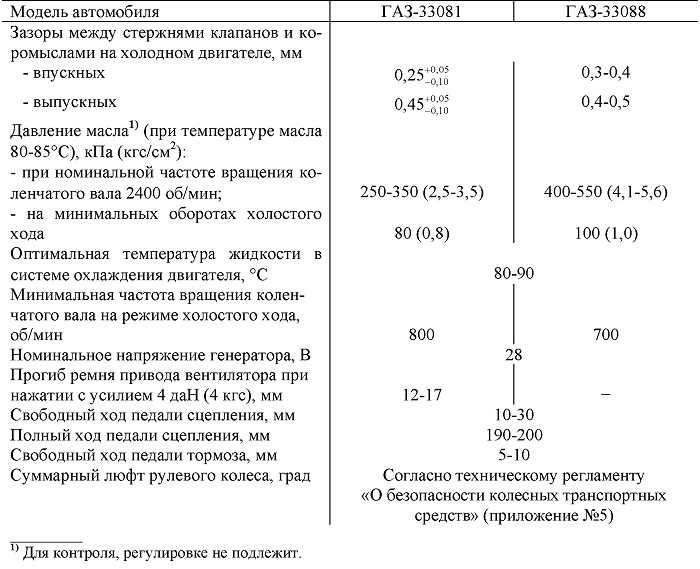

Такой порядок работы цилиндров универсального 402 двигателя. Зазор на первом и четвертом цилиндрах на клапанах, отвечающих за впуск горючей смеси в камеру сгорания, по нормативным требованиям составляет 0.40-0.45 миллиметра. Клапаны, утилизирующие выхлопные газы, имеют зазор 0.
У четырехтактных двигателей рабочий процесс завершается прокручиванием коленчатого вала на 720 градусов. У двухтактного в два раза меньше.
Инструмент для работы
Работа по регулировке зазоров клапанов требует подготовки. Размещают в удобном положении инструменты, материалы для измерений.
В инструментальном наборе обязательно наличие:
- заметочные щупов;
- торцевых, рожковых, накидных ключей;
- ключей для вывертывания свечей;
- купленных прокладок для замены отработанных аналогов;
- устройства для проворачивания коленчатого вала;
- набор минусовых, плюсовых отверток.
- неиспользованной раньше ветоши.
Наличие необходимого материала позволяет приступать к регулировочным работам.
Последовательность действий
Сначала дают остыть двигателю. Затем отсоединяют различные шланги, трубопроводы, трос педали газа. Демонтируют фильтр очистки воздуха, крышку, закрывающую клапанный механизм.
Начинают с первого цилиндра. Устанавливают прокруткой коленчатого вала поршень в верхнее мертвое положение. Точность действия сверяют совпадением отметок на ременном приводе коленвала с отметиной на блоке двигателя.
Существует очередность регулировки зазоров клапанов. Сначала приводят в норму первые, вторые, четвертые, шестые клапана. После проворачивают коленчатый вал на 360 градусов по ходу часовой стрелки. Регулировке подлежат третий, пятый, седьмой, восьмой.
Делается это так. Отверткой придерживают контрольный винт, одновременно отвинчивая гайку, при помощи которой он устанавливается в нужное положение. Щупом требуемого размера по толщине, производят замеры. Он должен входить в зазор с небольшим усилием. Аналогичному «ощупыванию» подлежать остальные зазоры клапанов.
Обратная сборка
Когда «прощупаны» восемь клапанов цилиндров двигателя 402, наступают монтажные работы по обратной сборке силового агрегата.
Устанавливают свечи и выставляют зажигание 402 двигателя на свои места, надежно закрепляют крышку клапанов.
При этом не забывают поменять старую прокладку на новый аналог. Затяжку болтов производят, согласую усилия с регламентными указаниями. Они требуют болты завернуть, прилагая усилия, равные 0,5 H. м по минимуму и 0,8 по максимуму.
Затем устанавливают воздушный фильтр, прикрепляют трос от акселератора, шланги.
Контрольная проверка
Когда работа завершена, поверяют ее качество. Двигатель запускают до полного прогрева. Когда температурный режим охладителя двигателя и работы цилиндров выходит на положенные температурные параметры, водитель или слесарь СТО прослушивает работу силового агрегата.
Отсутствие цокота, металлического звона, свидетельствует о качественно произведенной регулировке всасывающих и выпускных клапанов.
Важные особенности
Впоследствии двигатель претерпел некоторые изменения в системе подачи топлива в камеры сгорания. Вместо традиционного карбюратора, использовали инжекторную схему. Конструктивное обновление привело к экономии бензина, улучшило впрыск топлива.
Главным положительным моментом, по мнению автомобилистов, реализация инжекторный схемы ликвидировала проблемы, возникавшие с карбюраторным узлом.
Остальное использовано из старого двигателя 402. Ничего не поменялось в эксплуатационных нормах силового агрегата. Остались прежние технические характеристики, нормы по обслуживанию. Например, инструкция по замене масла фильтра осталась в прежней редакции. Предписывалось менять после десятитысячного километрового пробега автомобиля. После 8 тысяч требовалось менять свечи зажигания на новые комплекты.
Заключение
Водители автотранспортных средств, на которых установили двигатели внутреннего сгорания 402, несмотря на некоторые недоработки, положительно характеризуют силовую установку за простоту устройства, несложное обслуживание, длительный эксплуатационный ресурс.
Поделиться с друзьями:
Двигатель ЗМЗ 402, технические характеристики и тюнинг
Содержание
- 1 Технические характеристики
- 2 Описание (конструкция, модификации, неисправности, обслуживание)
- 3 Основные недостатки двигателя
- 4 Проведение тюнинга
- 5 Расход топлива
- 6 Выбор моторного масла
- 7 Необходимость в проведении капитального ремонта
- 8 Модификации мотора и на какие автомобили устанавливаются
ЗМЗ 402 представляет собой доработанную модификацию прошлого поколения двигателя ГАЗ-24Д.
Модернизации подверглись все основные узлы и механизмы силового агрегата.
Технические характеристики
Двигатель ЗМЗ 402 имеет следующие технические характеристики:
Скачать .xls-файл
xls
Скачать картинку
pic
Отправить на email
| ПАРАМЕТРЫ | ЗНАЧЕНИЕ |
|---|---|
| Конфигурация | L |
| Система питания | карбюратор |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 2 |
| Порядок работы цилиндров | 1-3-4-2 |
| Ход поршня, мм | 92 |
| Диаметр цилиндров, мм | 92 |
| Максимальная степень сжатия смеси | 8.2 |
| Объем двигателя, л | 2.5 |
| Электросхема | стандартного типа |
| Мощность двигателя, л.с./об.мин | 100/4500 и 90/4500* |
| Крутящий момент, Нм/об.мин | 182/2500 и 172/2500* |
| Вес двигателя, кг | 181 и 184** |
| Расход топлива (город), л/100 км | 13. |
| Масло в двигатель | 5W-30, 5W-40, 10W-30, 10W-40, 15W-40 |
| Замена масла проводится, км | 10 000 (лучше 5000) |
| Рабочая температура двигателя, град. | ~90 |
| Ресурс двигателя, тыс. км | |
| — по данным завода | 200 |
| — на практике | ~200 |
| Тюнинг | |
| — потенциал | ~200 |
| — без потери ресурса | ~120-130 |
* — для двигателей ЗМЗ 4021.10 и 4025.10
** — вес двигателя для Газели
Устанавливался на автомобили «Волга», «ГАЗель», микроавтобусы «Латвия» и частично на авто Ульяновского автозавода.
Описание (конструкция, модификации, неисправности, обслуживание)
Двигатель ЗМЗ 402 классифицируется на отдельные модификации по степени сжатия топливной смеси.
Поскольку турбомодификаций таких моторов не существует, то все они делятся на три основные типа:
- ЗМЗ 402. 1,
- ЗМЗ 402.2,
- ЗМЗ 402.
1,Соответственно, степень сжатия у них варьируется от 6,7 до 8,2.
На ЗМЗ 402 регулировка клапанов осуществляется согласно установленному регламенту. Для лучшей герметичности блок двигателя, отлитый из алюминиевого сплава, обрабатывается специальным веществом.
Основным преимуществом этого мотора является простота конструкции: он неприхотлив в обслуживании и достаточно вынослив. Несмотря на это, существует и минус – высокая вероятность перегрева во время работы.
Простота конструкции силового агрегата позволяет осуществлять его ремонт в обычных гаражных мастерских, не прибегая к помощи профессиональных квалифицированных специалистов. Эксплуатируется такая модификация двигателя на протяжении длительного времени.
Минусом конструкции принято считать задний сальник коленвала, который представляет собой веревку, пропитанную графитовой смазкой, держит она до 2500 об/мин.
Приводило это в большинстве случаев к выходу мотора из строя по причине нехватки смазочного материала в общей системе.Помимо этого, в двигателе ЗМЗ 402 имелись и существенные недоработки. С такими можно было столкнуться, к примеру, в навесном оборудовании: карбюратор не был корректно настроен на подачу топлива. Последствием этого становился перерасход топливной смеси и неровная работа мотора на холостых оборотах. В результате это приводило к тому, что некоторые автовладельцы подвергали силовой агрегат тюнингу, устанавливая на него карбюратор от «Жигулей».
Нередко можно столкнуться с тем, что некоторые автовладельцы устанавливали на подобный двигатель инжектор. Впрочем, подобное изменение не нашло широкого распространения: конечный результат не оправдывал вложенных в процесс средств.
Основные недостатки двигателя
Из-за некоторых особенностей конструкции считается, что двигатели 402 морально устарели:
- Основными недостатками агрегата в целом считаются – приводы клапанов штангового типа и гильзы с недостаточным уровнем фиксации.
Несмотря на это, на многих суперкарах устанавливаются системы, аналогичные системам на двигателе ЗМЗ 402.
Некоторые специалисты не советуют эксплуатировать такой мотор на оборотах коленчатого вала, превышающих три тысячи: используемые в конструкции штанговые приводы не рассчитаны на стол высокие нагрузки из-за недостаточного зазора клапанов, в отличие от тех же суперкаров с аналогичными системами узлов. По этой причине проводить регулировку клапанов сложнее.
Несмотря на это, на ограниченных оборотах коленчатого вала двигатель ЗМЗ 402 инжектор способен создавать достаточную тягу. Особенностью такого мотора считается повышенная прочность конструкции.
- Еще одним недостатком силового агрегата считается деформация приводящих клапана в движение штанг и залипание самих клапанов.
Впрочем, основной причиной возникновения подобных проблем является неквалифицированное вмешательство в механизмы и узлы мотора.
- Отсутствие сальника в задней части коленчатого вала приводит к тому, что при увеличении количества оборотов свыше установленной нормы повышается давление моторного масла, что становится причиной выдавливания смазочного материала через заменяющий сальник герметик.
Двигатель ЗМЗ 402 обладает правильной геометрией и достаточно тяжелой поршневой системой. Несмотря на то, что ход поршня не отличается величиной и составляет 92 миллиметра, мотор обеспечивает достаточный уровень тяги.
По сравнению с зарубежным автопромом, ход поршня в крайслеровском аналоге больше всего лишь на 8 миллиметров.
Проведение тюнинга
Многие специалисты придерживаются мнения, что двигатель ЗМЗ 402 не поддается тюнингу, поскольку рассчитан на низовую тягу при крутящем моменте на низких оборотах.
Но для повышения его производительности и эксплуатации можно выделить ряд существенных доработок:
- Как говорилось выше, мотор отличается неплохой геометрией. По этой причине мощность двигателя, по сути, почти полностью зависит от расположения фаз газораспределительного вала. Фазы вала устанавливаются в нейтральном положении. Тяга двигателя на холостых оборотах находится в прямой зависимости от выхлопной системы.
- По причине особой конструкции выхлопной системы на автомобилях с двигателем ЗМЗ 402 инжектор, превысить отметку в четыре тысячи оборотов силовой агрегат просто не способен.
- Подобные изменения требуют перенастройки карбюратора под увеличенное количество оборотов и установки более легкого «серединного» вала.
Несмотря на проведение подобных улучшений, на высоких оборотах мотор не будет иметь тяги, аналогичной той, что фиксируется на низких оборотах. Причиной этого становится необычная конструкция головной части цилиндров: так называемая «голова» имеет горизонтально расположенные каналы. Это приводит к тому, что при повышении оборотов поршневая система не получает необходимого количества топливной смеси, в отличие от работы на пониженных оборотах.
По сути, это и является фактором, по которому определяется верхний предел мотора в районе пяти-шести тысяч оборотов коленчатого вала в минуту.
Увеличение мощности двигателя
Чтобы значительно повысить мощность мотора, установленную на нем поршневую систему меняют на аналогичную стомиллиметровую, что приводит к увеличению его объема.
Впрочем, здесь есть и свой минус: такое изменение приводит к увеличению расхода топлива, который и без этого является слишком большим.
Существует еще один эффективный способ тюнинга двигателя ЗМЗ 402 инжектор. С этой целью на месте соединения головки блока цилиндров и впускного коллектора стачиваются металлические выступы и проводится полировка всех впускных каналов.
Конечно, такие доработки слегка изменят ситуацию к лучшему, но не стоит ждать от них чего-то невероятного: вряд ли они оправдают ожиданий автовладельцев.
Причиной этого является то, что подобные доработки направлены на снижение сопротивления движущихся деталей, несмотря на то, что в самой системе двигателя оно и так минимально. Исключением является, разве что, выхлопная система 402 двигателя.
Расход топлива
Огромнейшим минусом двигателя ЗМЗ 402 инжектор, по мнению многих водителей, является его высокий расход топлива.
Минимальная величина расхода на сто километров составляет тринадцать литров.
Собственно, по этой причине многие владельцы автомобилей «УАЗ», «Газель», «Волга» задаются вопросом: почему при столь высоком расходе топлива силовой агрегат не выдает достаточного уровня мощности?
Причиной этого являются устаревшие технологии, используемые при создании 402 двигателя на инжекторе, позаимствованные еще с 50-х годов прошлого века у зарубежных автоконцернов.
Выбор моторного масла
По сути, в двигатели ЗМЗ 402 заливают только минеральное масло. Остальные разновидности смазочных материалов – синтетические и полусинтетические – из-за входящих в их состав компонентов разъедают используемый в системе герметик, который представляет собой обычную веревку, пропитанную специальным веществом.
Впрочем, далеко не всегда это подтверждается: качественные синтетические масла могут значительно увеличить ресурс любого мотора, и 402 двигатель на инжекторе не является исключением.
Необходимость в проведении капитального ремонта
Специалисты автосервисов нередко предупреждают, что после проведения капитального ремонта ресурса двигателя ЗМЗ 402 инжектор хватит только на пятьдесят тысяч километров.
Вопрос весьма спорный и зависит от многих обстоятельств.
Одно из них – качество установленных на автомобиль запасных деталей. Все же, отправляя силовой агрегат на ремонт незнакомому мастеру, нельзя заранее предугадать, какого качества детали будут установлены.
По сути, недобросовестное выполнение мастерами собственной работы и приводит к появлению подобных мнений и снижению ресурса двигателя. На самом деле качественно проведенный капитальный ремонт позволяет мотору пройти порядка 80 процентов от заложенного в него ресурса.
Модификации мотора и на какие автомобили устанавливаются
Автомобильный двигатель ЗМЗ 402 инжектор подобной модификации устанавливается в основном на легковые автомобили «Волга» и микроавтобусы «РАФ». Зарекомендовал он себя как качественный и надежный, но слишком прожорливый в плане потребления топлива.
- Модификация ЗМЗ 4021.1
Силовой агрегат карбюраторного типа, который устанавливался на автомобили «Волга», микроавтобусы «ГАЗ» и автомобили с повышенной проходимостью, производством которых занимается Ульяновский автомобильный завод – УАЗ 402 двигатель.
- Модификация ЗМЗ 4025.1
Аналогичный карбюраторный двигатель бензинового типа, клапаны в котором располагаются в верхней части головки цилиндров. Устанавливался в основном на микроавтобусы семейства «ГАЗ» и 402 двигатель Газель.
- Модификация ЗМЗ 4026.1
Карбюраторный движок, в верхней части которого располагаются впускные и выпускные клапаны. Устанавливался в основном на автомобили небольшой грузоподъемности – микроавтобусы «ГАЗ» и ГАЗ-33021, можно встретить двигатель газель 402.
Поскольку с 2013 года на территории России вступил в действие закон, согласно которому автомобили должны соответствовать экологическому классу Евро-4 (теперь уже Евро-5), была произведена модификация ЗМЗ 402, и ему на смену пришел ЗМЗ 4052.2, который соответствует требуемому классу экологической безопасности.
Изменения последней выпущенной модификации
Последняя версия мотора включает в себя следующие изменения:
- Существенное изменение крышки клапанов, благодаря чему обеспечивается полная их герметичность.
