Устройство камских грузовиков предусматривает наличие множества клапанов, это и клапан ускорительный КамАЗ, и воздушные клапана, но главными были и остаются клапана газораспределительного механизма. С ходом эксплуатации происходит разрегулирование тепловых зазоров в цилиндрах. Их диагностику и настройку принято называть регулировкой клапанов.
Двигатели камских авто имеют максимальную степень унификации, поэтому регулировка клапанов КамАЗ 5230, на примере которого будет вестись дальнейшее описание, практически ничем не отличается от регулировки на других моделях с двигателями 740-й серии…
1. Выключите двигатель и дайте ему полностью остыть
2. Отключите подачу топлива и аккуратно снимите крышки головок цилиндров
3. Проверьте в порядке возрастания номеров предельный момент затяжки болтов, фиксирующих головки.
4. Чтобы регулировка клапанов КамАЗ 740 стала возможной, оттягиваем стопор картера маховика и прокручиваем его на 90о, затем выставляем в нижнее положение
5. Снимаем нижнюю крышку с картера сцепления и прокручиваем коленвал до того момента, когда стопор «сцепится» с маховиком
Обратите внимание: риски на опережающей муфте и торце ТНВД должны совпасть. Если этого не случилось, проверните коленвал еще на оборот до следующего сцепления маховика и стопора
6. Оттягиваем фиксатор, проворачиваем его на 90 градусов и ставим в верхнее положение. Затем поворачиваем коленвал на 60 градусов и фиксируем. При таком положении клапана на цилиндрах 1 и 5 закроются, что нам и требовалось
Повороты коленчатого вала выполняем вручную, проворачивая маховик ломиком через открытый люк – смещение маховика на угол между двумя отверстиями на нем, равняется 30-тиградусному повороту коленвала.
|
Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич |
Регулировка клапанов КамАЗ заключается в проверке зазоров на клапанах при помощи щупа – для подающего клапана величина зазора должна равняться 0.
25 мм, а для выпускного – 0.35 мм. При необходимости регулируем зазор с помощью корректировочного винта, момент его затяжки должен быть в пределах 3.4-4.2 кгс.
После того, как первая пара цилиндров готова, порядок регулировки клапанов на КамАЗе следующий:
— поворачиваем коленвал на 180о, и проверяем 4-ый и 2-ой цилиндры;
— еще поворот на 180 и регулируем цилиндры 3-ий и 6-ой;
1 740.1007015 Клапан выпускной
2 740.1007010 Клапан впускной
3 740.1003446 Кольцо уплотнительное газового стыка
4 740.1003014-20 Головка цилиндра в сборе
5 740.1003010-30 Головка цилиндра в сборе
6 740.1003348 Ввертыш
7 740.1003448 Ввертыш
8 870770 Штифт 6х16
9 740.
1115152 Ввертыш М14х1,5-6g
10 740.1007108-01 Шпилька крепления стойки коромысел
11 740.1007096-01 Фиксатор коромысел
12 870836 Заглушка стойки коромысел
13 740.1007092-10 Стойка
14 740.1007091-10 Стойка коромысел в сборе
15 740.1007134 Шайба стопорная крепления стойки коромысел
16 1/21647/21 Гайка М10х1,25-6Н
17 740.1007140 Коромысла клапана в сборе
18 7401007148 Винт регулировочный
19 740.1007144 Коромысло в сборе
20 870505 Гайка М10х1-6Н
21 740.1007118 Втулка
22 740.1007146 Коромысло
23 740.1003434 Заглушка с кольцом уплотнительным в сборе
23 740.
1003434 Заглушка с кольцом уплотнительным в сборе
25 740.1007033 Втулка направляющая
26 740.1003015-31 Головка цилиндра
27 740.1003108 Седло клапана впускного
28 740.1003110 Седло клапана выпускного
29 740.1003436 Заглушка
30 740.1003439 Кольцо уплотнительное
31 740.1007028 Сухарь клапана
32 740.1007026 Втулка тарелки пружины клапана
33 740.1007024-01 Тарелка пружины клапана
34 740.1007021 Пружина клапана внутренняя
35 740.1007020 Пружина клапана наружная
36 740.1007025 Шайба пружин клапана
37 740.1007262-01 Манжета уплотнительная в сборе
38 740.
1007264 Пружина манжеты
39 740.1007266 Кольцо манжеты
40 740.1007268-01 Манжета
41 1/35468/31 Шпилька М10х1,25х20х45
42 740.112169 Опора скобы форсунки
43 740.1008060 Втулка защитная
44 870303 Шпилька М10х1,25х20х52
45 740.1003214 Кольцо уплотнительное
КамАЗ-5511: Регулировка клапанов двигателя КамАЗ-740
Каждый опытный автовладелец или даже новичок, без особых проблем чётко и качественно сможет настроить клапанные зазоры на двигателе своего КамАЗа. В данной статье, рассмотрен процесс регулировки клапанов для двигателя КамАЗ-740 на самосвале КамАЗ-5511.
Итак, первым делом перед началом процесса регулировки клапанов, следует отогнать грузовик либо на ровную площадку, либо на стояночное место со смотровым углублением. Автомобиль сразу переводится на ручник (чтобы самостоятельно он не съехал с места проведения работ), либо под его колёса подкладываются противооткатные приспособления.
Глушим мотор автомобиля и ждем пока он остынет. Далее, поднимаем кабину и ставим ее на фиксатор, а также устанавливаем рычаг переключения передач в нейтральное положение.
Ставим кабину на фиксатор, а рычаг переключения передач на нейтраль
Затем, откручиваем болты крепления и демонтируем клапанные крышки — это позволит стержням и коромыслам клапанов быстрее остыть.
Откручиваем болт и снимаем крышку головки
ТНВД деактивируется при помощи специального рычага, устанавливаемого в положение “отключено” — это практически полностью исключит возможность непредвиденного пуска мотора.
Убеждаемся, что все болты, удерживающие головку блока цилиндров, нормально затянуты. В случае заметного ослабления крепления, они подтягиваются (моменты затяжки 157-176 Н/м (16-18 кгс/м) в последовательности 1-2-3-4 крест накрест). Также, проверяем затяжку гаек шпилек стоек каромысел (42-54 Нм (4,3-5,5 кгс/м)).
Протягиваем болты головок блока цилиндров
Далее, берем и приподнимаем шток держателя фиксатора маховика (если на нем есть грязь, то чистим его в солярке). Ложимся под кабину и демонтируем крышку люка картера маховика — эта крышка имеет вытянутую форму и фиксируется при помощи двух болтов размера М8.
Вставляем крестовую отвёртку в отверстие маховика и крутим его в направлении движения коленчатого вала мотора (против часовой стрелки, если смотреть сзади двигателя). На маховике видны 12 выступов или отверстий – его полный оборот также определяется по тому, пройдены ли все эти 12 позиций.
Прокручиваем маховик
Крутим маховик плавно, без рывков, пока шток держателя, благодаря специальной пружине, не опустится в паз самого маховика и не прижмет его.
Фиксатор маховика двигателя КамАЗ-740
При блокировке маховика, выбираемся из-под кабины и проверяем метки ТНВД.
Для моторов КамАЗ-7403.10, КамАЗ-740.11 и КамАЗ-740.14 — должны совпасть метка муфты опережения впрыска топлива в приводе ТНВД и метка на торце ТНВД.
Для моторов КамАЗ-740.1З и КамАЗ-740.30 — должны совпасть метка на фланце ведомой полумуфты в приводе ТНВД и указатель на корпусе ТНВД.
Метки на ТНВД
Если метки не совпадают, то вытаскиваем шток держателя из паза маховика и вновь залазим под кабину. Опять прокручиваем маховик, пока не добьемся нужного результата. Когда метки будут выставлены — знайте, что теперь коленчатый вал находится в положении, которое означает начало впрыска топливной смеси в 1-ом цилиндре.
Теперь, прокручиваем коленвал на 60 градусов (2 позиции, т.к. угол между 1-м и 2-м отверстием в маховике — 30 градусов). Подгонка теплозазоров клапанов начинается с первой пары головок и выполняется одновременно для 2-х цилиндров (1 и 5), которые по порядку работы идут друг за другом.
Нумерация и порядок работы цилиндров двигателя КамАЗ-740

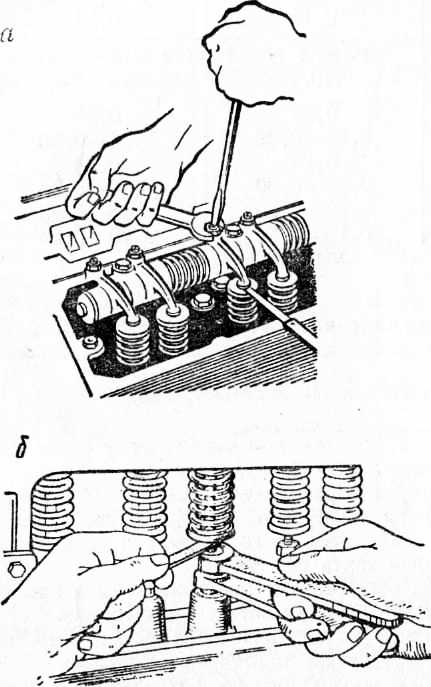

Ослабляем контровочную гайку регулировочного винта и в образовавшийся зазор между коромыслом и клапаном помещаем щуп нужной толщины.
Отверткой проворачиваем регулировочный винт и выставляем правильный зазор (
Регулировка зазоров клапанов
Для исключения проворачивания винта вместе с гайкой — придерживаем его при помощи отвёртки. Щуп на 0,3 мм вставляем между стержнем впускного клапана и коромыслом, одновременно затягивая или приспуская винт регулировки. Результат — небольшое усилие при движении щупа между коромыслом и стержнем, при этом щуп не должен гнуться.
Затягиваем контрирующую гайку и фиксируем винт регулировки от прокручивания. Повторно проверяем, с каким усилием входит щуп. Также, допускается вставка несколько более толстого щупа, например на 0,35 мм, но он не должен продвигаться внутрь.
Затем, берётся щуп на 0,4 мм и вставляется в щель выпускного клапана — он должен проходить с едва заметным усилием, а вот у щупа на 0,45 мм, хода быть не должно. В целом, действия по регулировке данного клапана полностью повторяют манипуляции с предыдущим.
Производим регулировку впускного и выпускного клапанов
После регулировки, вертим штангу пальцами без всяких инструментов – она в идеале должна двигаться ровно, без зацепов и застопориваний. При обнаружении заеданий (перегибов), штанга правится или меняется полностью.
После окончания регулировки клапанов 1-го цилиндра, переходим к 5-му и повторяем с ним все предыдущие регулировочные действия.
Далее, залазим под машину и прокручиваем коленчатый вал сразу на пол-оборота (180 градусов), чтобы перейти к регулировке клапанов 2-го и 4-го цилиндров. А закончив с ними, проворачиваем маховик еще 2-ы по 180 градусов, согласно данным таблицы, чтобы отрегулировать оставшиеся клапана.
Угол поворота коленвала относительно начала впрыска топлива в 1-ом цилиндре при регулировке клапанов
Таким образом, провернув маховик 4-е раза и каждый раз регулируя клапана в 2-х цилиндрах, вы вскоре завершите процесс выставления правильных зазоров.
