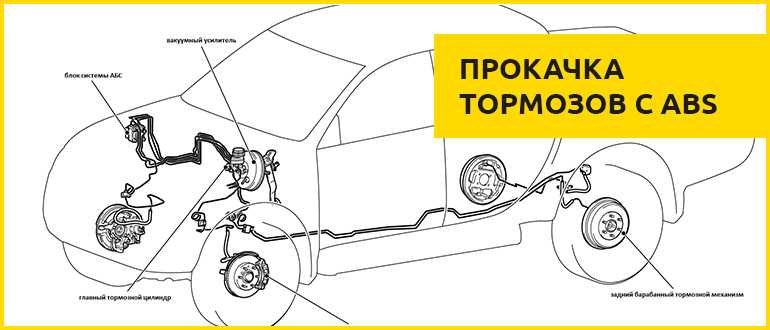

Кaк прaвильно прокaчaть торнозную систeму с ABS своими руками

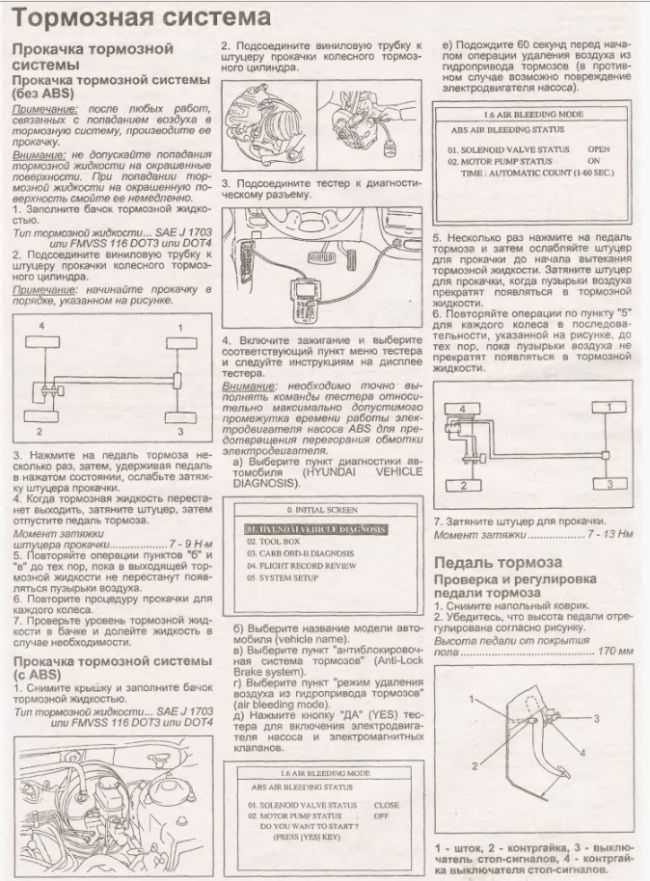

Прокачка тормозной системы тормозной системы с АБС своими рукамиСледует учесть, что после каждого ремонта тормозной системы, ее вскрытия, в тормозных трубопроводах может оказаться воздух. В этом случае тормозную систему обязательно необходимо прокачать.
Как узнать есть ли в тормозной системе воздух?Если при нажатии педали тормоза давление плавает, это говорит о возможных повреждениях герметичности системы. В таком случае необходимо устранить неисправность и прокачать тормозную систему.Удаление воздуха из тормозной системы реализуется прокачиванием педалью тормоза. Работы по прокачке тормозов следует проводить с помощником. Для прокачки всей тормозной системы, необходимо прокачать каждый цилиндр отдельно.

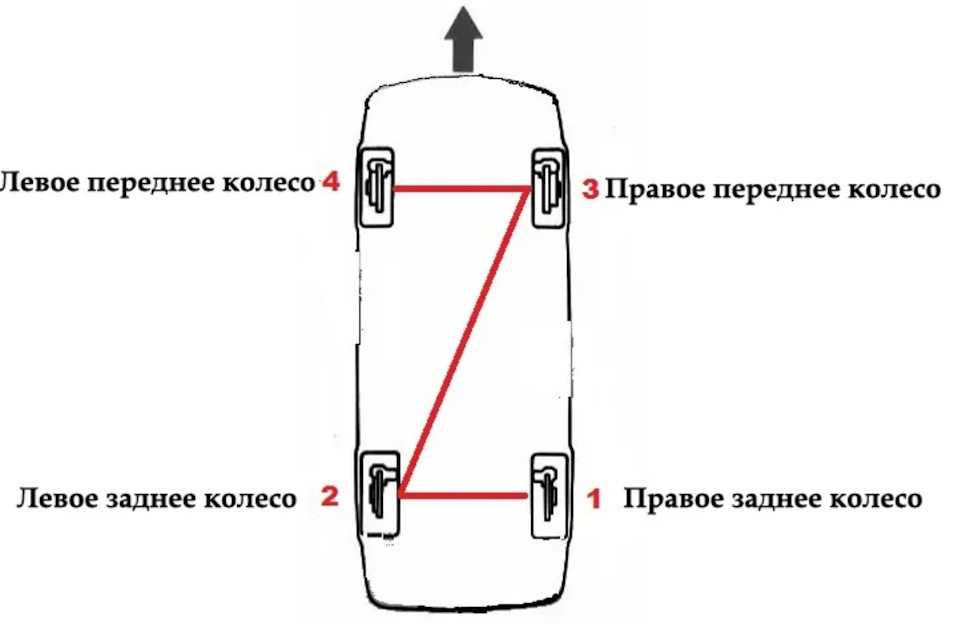

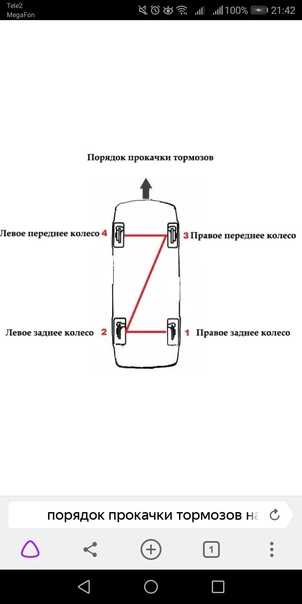

Последовательность прокачки тормозной системы с АБС:1 — задний правый колесный цилиндр;
2 — задний левый колесный цилиндр;
3 — передний правый суппорт тормоза;
4 — передний левый суппорт тормоза;
«Если проводился ремонт или замена одного суппорта, достаточно удалить воздух только из него».
3. Для прокачки тормозной системы открутите крышку компенсационного бачка и заполните его тормозной жидкостью до максимальной отметки.
Во время прокачки внимательно наблюдайте за уровнем тормозной жидкости в бачке. Следите за тем, чтобы уровень жидкости не опустился слишком низко, это может привести к попаданию воздуха в систему через бачок. Для заливки в тормозную систему всегда пользуйтесь только свежей тормозной жидкостью.
5. Только тормозная система с ABS:
- Включить зажигание и выжать педаль тормоза 4 — 5 раз.
- Залить в бачок тормозную жидкость до максимальной отметки.
- Зажигание оставьте во включенном положение (при открытии вентиля прокачки включится гидравлический насос системы ABS и создаст давление).
6. Снять пыльник 1- болта удаления воздуха колесного цилиндра. Болт тщательно прочистите, наденьте чистый шланг, другой конец шланга опустите в наполовину наполненную тормозной жидкостью бутылку.
7. Помощник должен понажимать педаль тормоза для создания давления в тормозной системе, которое должно чувствоваться по возрастающему сопротивлению при нажатии педали.
8. Когда давление повысилось, полностью выжмите педаль тормоза и удерживайте в этом положении.
9. Откройте болт удаления воздуха на суппорте на пол оборота с помощью накидного ключа. Соберите вытекающую жидкость в бутылку. Следите, за тем чтобы конец шланга постоянно был погружен в тормозную жидкость.
11. Повторить процесс прокачки, пока не будет создано давление. Выжать педаль и зафиксировать в данном положении. Открыть болт удаления воздуха, когда давление спадет, закрыть клапан.
12. Процесс должен повторяться на каждом цилиндре до тех пор, пока в бутылке с тормозной жидкостью не исчезнут пузырьки воздуха.
13. При выжатой педали затянуть болт удаления воздуха с усилием 10 Нм.
14. Снять шланг, надеть пыльник на вентиль.
15. Таким же образом прокачать остальные цилиндры.
16. После прокачки закрутить крышку расширительного бачка. Долейте тормозную жидкость до отметки «МАХ».
Прокачка тормозов с АБС — все тонкости процесса
Любой автовладелец сталкивался с ситуацией, когда требовалось прокачать тормоза. И если с простой тормозной системой сложностей почти никогда не возникает, то прокачка тормозов с АБС многих настораживает и даже пугает.
Необходимость прокачки тормозов с АБС
Тем не менее, антиблокировочная система сейчас чрезвычайно распространена, а практически все автоконцерны включают ее в перечень штатного оборудования даже на бюджетных моделях. Следовательно, навыки прокачки тормозной системы такого типа решительно необходимы.
Anti-lock braking system – вспомогательная система, назначением которой является исключение блокировки колес автомобиля в процессе торможения.
Достигается это за счет перемены показателей давления в тормозных механизмах. Ее функционирование не позволяет машине уйти в занос во время резкого торможения.
Основными элементами данной системы являются:
Как прокачать тормоза с АБС
Прокачка тормозов с АБС возможна одним из 3-х путей, причем их реализация зависит от конструкции всего комплекса:
- Свои силы – подобный метод можно реализовать только тогда, когда блок клапанов смонтирован вместе с гидроаккумулятором. В этом случае владельцу потребуется только деактивировать всю систему, для чего вынимается предохранитель. Далее процесс прокачки аналогичен тому, который осуществляется в случае с простой тормозной системой.
- Использование диагностического сканера – применение такого устройства необходимо, если гидроаккумулятор и гидромодуль (с клапанами) располагаются в разных точках. В данном случае сканер отвечает за считывание данных с блока управления. Теоретически, все это реально осуществить и самостоятельно, однако подобная аппаратура недешева и у обычных автовладельцев встречается крайне редко, а обращение с ней требует знаний и опыта.
Следовательно, гораздо разумнее отогнать машину на СТО; - Автосервис – нередко в автомобилях ABS сблокирована с электронной системой SBC (ESP). В этом случае прокачать тормоза сможет только мастер.
Следовательно, гораздо разумнее отогнать машину на СТО;Для работы необходим напарник. Сначала покачивается левое переднее колесо, затем правое, после чего левое заднее колесо и, в завершении, правое заднее.
Подготовка к работе
Изначально требуется проинспектировать состояние резьбового соединения на штуцере прокачки. Нередко коррозия прихватывает ее намертво. Не лишним будет заблаговременно (за пару часов) щедро обработать металл составом WD-40. Если же и в этом случае открутить не получится, придется ехать на СТО, чтобы не сорвать резьбу. Кроме того, сначала нужно сделать отметку на поверхности расширительного бачка, дабы зафиксировать текущий уровень жидкости. Данный ориентир необходим, чтобы впоследствии не залить в бачок излишек. Затем разъединяются штекера системы ABS. После этого можно откручивать крышку и приступать к работе.
Видео: ABS. Руководство TOYOTA
Прокачка тормозов с АБС
В идеале машину лучше загнать на яму или эстакаду, но при отсутствии таковой, можно просто откручивать нужное колесо. Затем подготовленный заранее шланг (обязательно прозрачный) необходимо надеть на штуцер тормозного цилиндра, после чего второй его конец опустить в емкость, подготовленную заблаговременно. Рычаг КПП нужно зафиксировать в положении N, натянуть «ручник» и включить зажигание, чтобы постепенно сбросить имеющееся в системе давление, которое может достигать отметки в 180 атмосфер! Естественно, работать в условиях такого давления просто невозможно.
Затем помощнику требуется сесть за руль и постоянно нажимать на педаль тормоза, пока он не начнет ощущать сопротивление. При образовании такового педаль нужно нажать и удерживать. В это время требуется отвернуть ключом штуцер. Когда педаль упрется в пол, его нужно обратно завернуть.
Затем помощнику разрешено отпустить педаль.
Продолжать подобные действие необходимо, пока уровень жидкости в расширительном бачке не упадет до патрубка гидропривода. Нужно помнить и о периодической доливке в расширительный бачок свежей тормозной жидкости. В противном случае внутрь тормозной системы может попасть воздух. По окончании штуцер следует закрутить обратно.
Видео: Антиблокировочная система тормозов
Ликвидация воздуха в системе
Он скапливается в гидроприводе сцепления. Стоит учесть, что во время его выкачивания начнет выливаться и тормозная жидкость – около 100 мл. Это значит, что по окончании процедуры в бачок потребуется заново долить жидкость, дойдя до максимальной отметки.
Продолжение работы
После окончания прокачки в переднем левом суппорте, требуется реализовать аналогичные действия в остальных цилиндрах. Необходимо отметить, что прокачка тормозов с АБС будет связана с инспекцией вытекающей из цилиндров тормозной жидкости.
Ее примерный объем для каждого суппорта должен составлять около 250 мл. Главное – в этой жидкости недопустимо содержание пузырей воздуха. Завершение работ отмечается проверкой свободного хода тормозной педали. При условии качественно проведенной прокачки, свободный ход не должен превышать 30% от общей длины амплитуды педали.
Окончание
Прокачка тормозов с АБС
На финише потребуется долить свежую тормозную жидкость в бачок. При этом необходимо будет ориентироваться на сделанные ранее отметки. Затем нужно плотно завинтить крышку и вновь соединить штекера системы АБС.
Прочее
После завершения прокачки настоятельно рекомендуется проинспектировать иные элементы тормозной системы, дабы убедиться в ее полной герметичности.
Для этого потребуется проверить все соединения тормозных шлангов, а также качество фиксации хомутов. Не помешает еще раз убедиться в наличии нужного уровня жидкости в бачке.
Поверка
По окончании работ нужно завести мотор, после чего нажать до упора на педаль тормоза, удерживая ее в таком положении порядка 10 сек.
На приборной панели лампочка ABS должна загореться для самодиагностики и через несколько секунд погаснуть. Это гарантирует отсутствие электронных ошибок, а еще гарантирует, что прокачка тормозов с АБС прошла успешно.
В качестве финишной проверки осуществляется заезд с периодическим торможением. При этом хотя бы единожды требуется зажать педаль тормоза до полно остановки автомобиля. Во время торможения должна чувствоваться пульсация в педали.
Прокачка тормозных систем с АБС
Дом, Библиотека по ремонту автомобилей, автозапчасти, аксессуары, инструменты и оборудование, руководства и книги, автомобильный БЛОГ, ссылки, указатель
Каждый раз, когда тормозная система открывается для замены таких компонентов, как суппорты, колесные цилиндры, главный цилиндр или тормозные магистрали или шланги, внутрь попадает воздух. Воздух должен быть удален путем прокачки тормозов, если вы хотите, чтобы педаль тормоза была твердой.

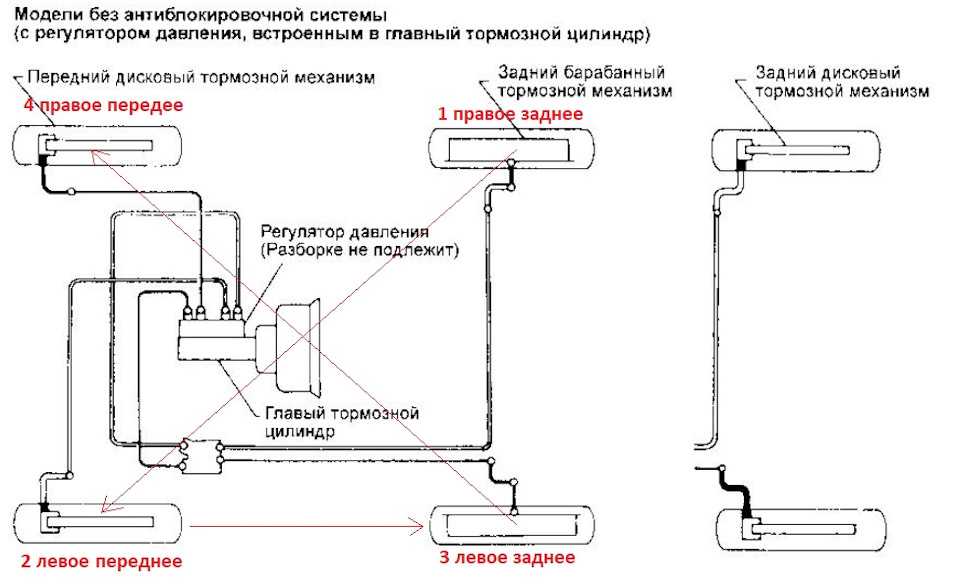

Как правило, тормозные контуры на большинстве автомобилей с антиблокировочной системой тормозов можно прокачать обычным способом при условии, что в узел модулятора АБС не попал воздух. Если единственные компоненты, которые вы заменили, находились ниже по потоку от модулятора (суппорты, колесные цилиндры, тормозные шланги или трубопроводы), скорее всего, обычные процедуры прокачки очистят трубопроводы от нежелательного воздуха.
Прокачать тормоза можно вручную, с помощью прокачки, инжектора или вакуумной прокачки. Не имеет значения, какой метод вы используете, если все линии и компоненты промываются достаточным количеством жидкости для удаления любых захваченных пузырьков воздуха или воздушных карманов.
Наиболее распространенная процедура прокачки состоит в том, чтобы сначала прокачать тормоз, самый дальний от главного цилиндра, а затем прокачать другой тормоз, который использует тот же гидравлический контур (это может быть другой задний тормоз на заднеприводном автомобиле или грузовике, или наоборот). передний тормоз на переднеприводном автомобиле или минивэне). После того, как они были прокачаны, вы затем прокачиваете другой тормозной контур, начиная с самого дальнего тормоза от главного цилиндра.
Всегда сверяйтесь с рекомендуемой изготовителем автомобиля последовательностью прокачки, так как она может различаться в зависимости от конфигурации системы. Хорошим источником этой информации является AllDataDIY. Mitchell 1 Руководства по ремонту автомобилей своими руками или веб-сайты с сервисной информацией OEM.
Воздух может попасть внутрь блока ABS, если главный цилиндр заканчивается жидкость,
или тормозные магистрали с обеих сторон блока ABS были отсоединены или заменены.
Но что, если вы заменили главный цилиндр, тормозную магистраль или клапан перед модулятором АБС? А если бы пришлось заменить модулятор или аккумулятор высокого давления? Теперь вам предстоит более сложная работа.
Воздух может быть очень трудно удалить из узла модулятора ABS из-за множества закоулков внутри блока. Модулятор может иметь от восьми до десяти или более электромагнитных клапанов ABS/управления тягой, а также различные обратные клапаны и тупиковые порты. В некоторых модуляторах ABS есть специальные винты для выпуска воздуха, помогающие выпустить захваченный воздух при прокачке системы. Другие этого не делают и требуют использования сканирующего прибора для включения соленоидов ABS во время прокачки системы.
Чтобы лучше понять, что может потребоваться, давайте рассмотрим некоторые процедуры прокачки для некоторых распространенных систем ABS General Motors.
ПРОЦЕДУРА ПРОКАЧКИ DELCO ABS-VI
Представленная в 1991 году в качестве опции на моделях Saturn, Buick Skylark, Oldsmobile Cutlass Calais и Pontiac Grand Am, антиблокировочная тормозная система Delco ABS-VI использовалась на широком спектре переднеприводных автомобилей General Motors, включая Chevrolet.
Lumina и APV, Chevrolet Beretta, Corsica и Cavalier, Pontiac Grand Prix, Sunbird, Oldsmobile Cutlass Supreme и Buick Regal.Система Delco VI представляет собой неинтегрированную систему ABS с обычным главным тормозным цилиндром и усилителем мощности. Он имеет четыре датчика скорости вращения колес, но представляет собой трехканальную систему. Передние тормоза управляются отдельно, а задние тормоза имеют общий контур ABS. К главному цилиндру присоединены гидравлический модулятор и блок двигателя. Модулятор удерживается двумя полыми болтами на верхних выходных отверстиях главного цилиндра и двумя переходными трубками на двух нижних выходных отверстиях. Важный сервисный момент, на который следует обратить внимание, заключается в том, что две нижние переходные трубки и уплотнительные кольца должны быть заменены, если главный цилиндр и модулятор отсоединены друг от друга. Это необходимо для предотвращения утечек, которые могут привести к отказу тормозов.
Модулятор в сборе имеет жидкостные камеры для всех четырех тормозов, два изолирующих электромагнитных клапана, четыре обратных шарика, моторный блок, содержащий три двунаправленных двигателя постоянного тока с электромагнитными тормозами (EMB) и/или пружинными тормозами (ESB), три шариковых винта агрегаты, четыре поршня, комплект шестеренчатого привода и кожух шестерни.
Тормоза автомобилей GM, оборудованных Delco ABS-VI, можно прокачивать вручную, вакуумом или под давлением. Обычная последовательность кровотечения: справа сзади, слева сзади, справа спереди, слева спереди.
Однако перед тем, как начать, вы должны убедиться, что задние поршни в модуляторе Delco ABS-VI находятся в исходном положении, чтобы контрольные шарики не сели. Если этого не сделать, вы не сможете прокачать задние тормозные магистрали. Этого можно добиться двумя способами: С помощью диагностического прибора Tech 1 или аналогичного выберите режим проверки ABS F4, затем выберите вариант ручного управления F0. Теперь вы можете дать команду заднему двигателю перевести поршни в исходное положение.
Без диагностического прибора откройте передний винт выпуска воздуха на модуляторе. Их два, поэтому обязательно откройте передний.
Затем прокачайте модулятор. Закрутите винт, затем прокачайте оба передних тормоза, начиная с правого. После проверки твердости педали двигайтесь на автомобиле со скоростью не более трех миль в час. Контроллер автоматически перезагрузит систему, дав команду заднему двигателю вернуться в исходное положение. Как только это произошло, вы можете остановить автомобиль и прокачать задние тормоза.
ДЭЛФИ ДБК-7 АБС
Представленный в 1999 году на Buick Regal и Century, а также на Chevrolet Tracker, Антиблокировочная тормозная система Delphi DBC-7 ABS является преемником более ранней системы Delco ABS-VI. Он заменил ABS-VI в 2000 году на Chevrolet Impala, Monte Carlo, Malibu, Cavalier and Venture, Pontiac Sunfire и Montana, а также Oldsmobile Cutlass и Silhouette. В отличие от более ранней системы ABS-VI, DBC-7 не использует плунжеры с приводом от двигателя для изменения давления в тормозных магистралях. В нем используются соленоиды, как и в большинстве других систем ABS.
Клапан модулятора тормозного давления имеет один впускной (включающий) клапан и один выпускной (отпускающий) клапан для каждого тормозного канала, а также два аккумулятора (по одному на каждый тормозной контур). Таким образом, BPMV содержит в общей сложности шесть клапанов ABS для трехканальной системы, восемь клапанов ABS для четырехканальной системы или 10 клапанов ABS, если автомобиль оснащен системой контроля тяги TCS. Впускные клапаны нормально открыты, а выпускные клапаны нормально закрыты. На соленоид каждого клапана подается питание, когда контроллер тормозной системы обеспечивает заземление для замыкания цепи.
В легковых автомобилях GM используются все четырехканальные системы ABS, поэтому каждый из четырех выходов BPMV подключается к тормозной магистрали отдельного колеса. Линии имеют цветовую маркировку для идентификации:
Левая задняя часть фиолетовая;
Правый задний желтый;
Левая передняя красная; и
Правая передняя часть зеленого цвета.
ПРОЦЕДУРЫ ПРОКАЧКИ DBC-7
Для прокачки отдельных тормозных магистралей можно использовать обычные процедуры прокачки при условии, что в модулятор ABS не попал воздух. Но если в модулятор попал воздух, систему придется прокачать с помощью стравливателя давления и сканера:- Подсоедините штуцер для сброса давления к бачку главного цилиндра. Включите зажигание. Закрутив винты для выпуска воздуха, создайте давление в системе до 35 фунтов на квадратный дюйм. Выберите автоматическую процедуру прокачки на сканирующем приборе. Затем сканирующий прибор подаст питание на соленоиды ABS в BPMV и запустит их в течение одной минуты.
После этого диагностический прибор даст указание прокачать каждое колесо. Во время этого шага насос работает, и соответствующий выпускной клапан срабатывает в течение одной минуты. Это повторяется для каждого колеса. Наконец, сканирующий прибор выполняет последний 20-секундный цикл работы соленоидов ABS, чтобы удалить оставшийся воздух.
БОШ 5 АБС
В 1995 году Корветы были оснащены системой ABS Bosch 5, которая заменила предыдущую систему Bosch ABS/ASR. Система Bosch 5 также использовалась в 1996–1999 годах на Chevy Caprice и Impala, Buick, Estate Wagon и Roadmaster, а также на Cadillac Deville, Eldorado, Fleetwood и Seville. В узле модулятора используются соленоиды для каждого тормозного контура, но нет специальных выпускных клапанов или специальной процедуры прокачки с помощью диагностического прибора. Так что тормоза можно прокачать обычным способом. Последовательность: правый задний, левый задний, правый передний и левый передний.ПРОКАЧКА СТАРЫХ ВСТРОЕННЫХ СИСТЕМ АБС
Встроенные системы ABS уже давно сняты с производства, но вы все еще можете встретить этот тип системы ABS на некоторых старых автомобилях.
Приложения GM включают систему Delco III Powermaster на моделях Buick Regal, Oldsmobile Cutlass и Pontiac Grand Prix и GTU 1989-91 годов. Функционально он аналогичен встроенным системам ABS Teves Mark 2, Bosch III и Bendix 9 и Bendix 10 , которые использовались на старых автомобилях GM, Ford и Chrysler.
Встроенные системы ABS используют насос высокого давления и аккумулятор для торможения с усилителем, а также для антиблокировочной системы торможения. Как правило, перед любым ремонтом тормозной системы необходимо сбросить давление в аккумуляторе. Некоторые из этих систем могут создавать давление до 2700 фунтов на квадратный дюйм, поэтому никогда не открывайте тормозную магистраль и не пытайтесь заменить любой из гидравлических компонентов ABS, пока давление в аккумуляторе не будет полностью сброшено. Это делается путем сильного нажатия на педаль тормоза 40 раз при выключенном зажигании.
После ремонта линии можно прокачать вручную, с помощью обычного ручного прокачивателя, инжектора или вакуумного продувочного устройства.
При всех этих методах оставьте ключ выключенным, чтобы насос ABS не создавал давление в аккумуляторе. После этого каждый из тормозов можно прокачать обычным способом в последовательности, рекомендованной производителем автомобиля. На автомобилях GM обычная последовательность: правый задний, левый задний, правый передний и левый передний.
Если главный цилиндр или модулятор АБС были заменены, или в любом из этих блоков есть воздух, необходимо удалить воздух из модулятора АБС, используя специальную процедуру. Для более старых приложений GM с системой ABS Powermaster III рекомендуется следующая процедура:
- Для удаления воздуха из запорных клапанов в модуляторе имеются два винта для выпуска воздуха. Начните с того, что ближе к двигателю. Включите зажигание и слегка нажмите на педаль тормоза. Откройте штуцер для выпуска воздуха и дайте жидкости стечь, пока она не станет прозрачной. Закройте винт и сделайте то же самое со вторым винтом для выпуска воздуха. Сбросьте давление в гидроаккумуляторе, нажав педаль 40 раз при выключенном зажигании.
Подождите около двух минут, пока из тормозной жидкости не выйдет воздух, затем заполните бачок тормозной жидкостью DOT 3. Теперь можно прокачать секцию наддува. Это делается путем умеренного нажатия на педаль тормоза и включения зажигания на три секунды, а затем выключения. Повторите это в общей сложности 10 раз. Убедитесь, что педаль чувствует себя твердо, когда вы закончите, и протестируйте автомобиль в дороге, чтобы убедиться, что тормоза работают должным образом.Примечание. Существует также вариант проверки продувки соленоида, который можно использовать, если у вас есть сканер Tech 2. Это приведет к циклическому удержанию и освобождению соленоидов для удаления воздуха из бустера.
ГРУЗОВИК DODGE С ПРОЦЕДУРОЙ ПРОКАЧКИ АБС KELSEY-HAYES 4WAL
Следующее относится к системе ABS Kelsey-Hayes 4WAL из бюллетеня технического обслуживания Dodge 05-03-94. Если передний клапан ABS не был заменен, тормоза можно прокачать вручную с помощью вакуумного оборудования или стравливающего устройства в следующей последовательности: главный цилиндр, задний антиблокировочный клапан, комбинированный клапан, передний антиблокировочный клапан, левое заднее колесо , правое заднее колесо, правое переднее колесо и, наконец, левое переднее колесо.
Прокачивайте только один клапан или колесный тормоз за раз.
Если главный цилиндр заменяется, перед установкой прокачайте главный цилиндр на стенде.
Если заменяется передний клапан ABS, требуется специальная процедура:
- Ослабьте выпускную пробку на новом переднем клапане примерно на 1/4 или один полный оборот. Пробка должна быть открыта, чтобы полностью удалить воздух из верхней и нижней секций переднего антиблокировочного клапана. Снимите колпачок со штока выпускного клапана. Установите специальный инструмент для депрессора клапана 6670 на шток выпускного клапана. Наденьте зубчатую сторону инструмента на бобышку, которая окружает шток выпускного клапана. Шток необходимо удерживать внутрь (в открытом положении), чтобы полностью удалить воздух из верхней части нового узла клапана. Затяните барашковый винт на приспособлении для удаления воздуха 6670 настолько, чтобы протолкнуть шток клапана внутрь примерно на 0,51–0,76 мм (0,020–0030 дюйма).
Нажать педаль тормоза. Педаль значительно упадет, когда пробка для выпуска воздуха будет правильно открыта, а шток клапана для выпуска воздуха будет правильно смещен (вдавлен внутрь) с помощью инструмента. Быстро нажмите на педаль тормоза от 5 до 10 раз. Это действие быстро заполнит верхнюю и нижнюю секции клапана. Прокачайте новый клапан в сборе на каждом фитинге тормозной магистрали по одному. Не забывайте закрывать пробку выпускного клапана перед каждым нажатием педали тормоза. Продолжайте прокачивать до тех пор, пока жидкость, вытекающая из фитингов, не станет прозрачной и без пузырьков. снимите депрессор со штока клапана и установите колпачок на шток. Затем затяните пробку для выпуска воздуха с крутящим моментом 7-9 Нм (60-84 дюйм-фунт).
И последнее замечание: Всегда проверяйте заводскую сервисную литературу на наличие каких-либо специальных процедур или инструментов, которые могут потребоваться при работе с тормозами с АБС.
При поддержке CarleySoftware.com
Связанные продукты тормозной системы:
Щелкните здесь для получения информации о руководстве по ABS
Краткое справочное учебное пособие по основным системам ABS, диагностике и обслуживанию
Дополнительные статьи о тормозной системе:
Тормозная жидкость: актуальная темаПрокачка тормозов
Устранение распространенных проблем с тормозами
Антиблокировочная система тормозов (ABS)
Таблица применения системы ABS (по году выпуска, марке и модели)
Новые диагностические тестеры ABS
Вытягивание кодов диагностики ABS
Антиблокировочная система тормозов Honda
Chrysler Dodge Plymouth Минивэн Bendix 10 Антиблокировочная система тормозов
GM Delphi DBC-7 Антиблокировочная система тормозов
90 Антиблокировочная система 90 BradixJeep Bendix 04 Келси-Хейс RWAL Антиблокировочная система тормозов задних колес
Антиблокировочная система тормозов Kelsey-Hayes 4WAL
Антиблокировочная система тормозов Teves Mark 20
Щелкните здесь, чтобы просмотреть дополнительные технические статьи Carley Automotive
Нужна заводская информация по эксплуатации ABS для вашего автомобиля?
Mitchell 1 Руководства по ремонту автомобилей своими рукамиОбязательно посетите другие наши веб-сайты:
AA1Car Automotive Diagnostic & Repair Help
Auto Repair Yourself
Carley Automotive Software
RBD2MiandFire6004HELP
ScanToolHelp
ПРОБЛЕМА -КОДЫ
АБС — Антиблокировочная система тормозов
Иногда возникает необходимость замены модулятора АБС или другого гидравлического компонента, например насоса/двигателя или даже главного цилиндра, в некоторых системах.
Когда возникнет такая необходимость, важно, чтобы вы были готовы к этой задаче. В этой статье представлен обзор некоторых методов, инструментов и процедур, необходимых для решения этих задач.
Обычно при ремонте колесной гидравлики никаких специальных действий по прокачке модулятора АБС не требуется. Это справедливо до тех пор, пока воздух не попадает в модулятор. Если воздух может попасть внутрь, для его удаления могут потребоваться специальные шаги и/или инструменты. Существует простой шаг при выполнении ремонта гидравлической системы вверх по течению, который предотвратит слив системы, что позволит избежать некоторых из этих головных болей.
На рис. 1 показан депрессор педали тормоза, установленный на транспортном средстве, получающем гидравлическое обслуживание. Этот простой шаг перемещает манжетные уплотнения в главном цилиндре мимо вентиляционных отверстий, что блокирует путь жидкости к резервуару. Это предотвратит слив системы во время обслуживания. Единственное, что нужно иметь в виду, это то, что стоп-сигналы включены, поэтому, если работа будет длительной, лучше всего отключить выключатель стоп-сигнала.
Хотя невозможно охватить все используемые системы ABS, мы можем охватить репрезентативные системы из основных категорий, когда речь идет о прокачке. Мы сделаем это на основе тематического исследования.
Пример 1 — Замена модулятора на Kelsey Hayes BC310/EBC325/EBC410 — система ABS на 4 колеса.
Эти три системы относятся к большинству легких грузовиков, оснащенных 4-колесной АБС с 1995 по начало 2000-х годов. В том числе EBC410 добавляет фургоны Windstar из 19с 95 по 1999. Эти системы представляют собой трехканальные (кроме EBC410 – 4-канальные) системы, в которых используются двухпозиционные электромагнитные клапаны для регулирования давления, два аккумулятора низкого давления, а также двухпоршневой насос. В каждом канале используется запорно-сбросной клапан, поэтому в HCU всего шесть клапанов, а в четырехканальном EBC410 — четыре пары (см. рис. 2).
С точки зрения прокачки HCU (гидравлический блок управления) можно разделить на две части, как показано на рис.
3. Зеленая секция представляет область, из которой можно прокачать через прокачку колеса. Эта область включает запорные клапаны. Красная секция представляет области, которые не будут эффективно прокачиваться при прокачке колесом. На рис. 4 показан путь жидкости через канал левого переднего колеса. Поток жидкости во время прокачки колеса идет от главного цилиндра через нормально открытый запорный клапан и выходит в систему. Пути жидкости к клапану сброса, насосу и аккумулятору низкого давления представляют собой «тупик» и не будут прокачиваться без дополнительных действий (рис. 5).
Большинство модуляторов АБС, не оборудованных спускными клапанами, требуют циклического включения клапанов и активации насоса для прокачки этих «скрытых» областей. Например, версия EBC310 для Ford требует, чтобы «функция прокачки» выполнялась с помощью сканирующего устройства NGS (см. рис. 6). Эта функция включает каждый из клапанов сброса, а затем включает насос для прокачки этих скрытых областей. Другие системы, такие как TEVES VI и некоторые системы импорта, требуют использования специального инструмента для прокачки для выполнения аналогичного процесса.
После выполнения функции прокачки необходимо прокачать систему на колесах в соответствующей последовательности.
Практический пример 2 — Замена модулятора на Delco VI — 4-колесная система ABS.
Система ABS Delco VI (см. рис. 7) представляет собой четырехколесную трехканальную систему, которая использовалась с 1992 по 1999 год на большом количестве переднеприводных автомобилей General Motors. Кроме того, система использовалась на Camaro и Firebird серии «F», а также на многих автомобилях Saturn.
Delco VI представляет собой группу модуляторов, оснащенных спускным(и) винтом(ами). Хотя эта группа не очень велика, их достаточно, чтобы включить в эту статью. Как и в случае любого винта для выпуска воздуха, они расположены в самой высокой точке модулятора, которая в Delco VI находится на соленоидах.
Прокачка Delco VI потребуется при следующих условиях:
Замена модулятора;
Замена главного цилиндра;
Замена соленоида;
Замена шестерни; и
Система работает всухую.
Хотя целью этой статьи не является описание процесса замены модулятора, я хочу уделить минуту и рассказать о самом важном этапе сборки этой системы. Перед установкой моторного блока важно провернуть шестерни на модуляторе против часовой стрелки до упора (Рисунок 8). Это помещает все поршни в так называемое исходное положение. Этот шаг не так важен для передних цепей, но критичен для задних (центральная передача). Убедившись, что поршни находятся в исходном положении, гарантирует, что путь жидкости к задним тормозам открыт, что позволяет прокачать систему без диагностического прибора (см. Рисунок 9).).
Существует два других метода возврата поршней заднего контура в исходное положение. Первый заключается в использовании двунаправленного сканирующего прибора, такого как Tech 1 или 2, для подачи команды двигателю заднего контура на возврат поршня в исходное положение. Другой метод следует использовать только в случае необходимости. Если задние поршни не находятся в исходном положении, контуры передних колес можно прокачать до тех пор, пока педаль не станет твердой.
Как только педаль станет твердой, выполните пробную поездку на автомобиле со скоростью выше 4 миль в час, и ЭБУ выполнит самопроверку, включающую возврат поршней в исходное положение. Следует проявлять осторожность, потому что после того, как задние поршни находятся в исходном положении, контуры заднего колеса добавляются обратно в систему, и если воздух присутствует, ожидайте низкой педали.
Прокачка должна начинаться со стендовой прокачки главного цилиндра/модулятора в сборе. Для прокачки узла на стенде выполните следующие действия:
Установите узел в тиски и заполните резервуар жидкостью DOT 3 из герметичного контейнера.
Выходные линии модулятора отмечены на моторном блоке (см. рис. 10). Отключите порты LR и RF. Установите комплект для прокачки на рабочем месте в выпускные отверстия LF и RR и поместите трубки в резервуар. Следует соблюдать осторожность, чтобы тормозная жидкость не попала на блок двигателя.
С помощью отвертки вдавите главный поршень примерно на 1 дюйм, а затем отпустите примерно на 1/2 дюйма.
Повторяйте этот процесс до тех пор, пока из выпускных отверстий LF и RR не будет виден твердый поток жидкости.
Нажмите на главный поршень на 1/8″, а затем сделайте короткие ходы на 1/8″, следя за тем, чтобы поршень не вышел в положение остановки. Это помогает удалить воздух из областей низкого давления главного цилиндра.
Поменяйте местами заглушки и комплект для прокачки, чтобы прокачивать выходы LR и RF. Повторите шаги 3 и 4.
После прокачки узла установите его обратно на автомобиль и прокачайте систему, выполнив следующие действия:
Последовательность на большинстве моделей FWD, использующих Delco VI, следующая: RR,LR,RF,LF. Прокачайте систему в соответствующей последовательности.
После прокачки колес прокачайте модулятор. Начни с заднего выпускного клапана. Как только воздух будет удален, повторите процесс с передним выпускным клапаном на модуляторе.
Подтвердите высоту педали и ощущение. При необходимости повторите шаги 1 или 2.
В этой системе должны возникнуть большие трудности с возвратом педали назад при использовании описанных выше процедур.
Практический пример 3 — замена модулятора на Kelsey Hayes EBC4 — система ABS для 4 колес
Система ABS EBC4 — это система GM, которая использовалась на легких грузовиках и фургонах с конца 80-х до середины 90-х годов (см. рис. 11). Он представляет собой уникальный тип модулятора, поскольку имеет прокачные винты, которые позволяют прокачивать скрытые области модулятора. Процесс не так прост, как кажется. Для подачи жидкости к этим прокачным устройствам требуется несколько дополнительных шагов. Прокачать модулятор придется, если он был заменен, установлен новый мастер или в него попал воздух. Чтобы прокачать систему EBC4, выполните следующие действия:
Прокачайте главный цилиндр перед BPMV (клапаном регулирования тормозного давления). Главный цилиндр можно прокачать через тормозные магистрали.
Ослабьте штуцер трубопровода на вторичном выходе и нажмите педаль тормоза не более чем на 1/3 расстояния. Повторяйте этот процесс до тех пор, пока не перестанет появляться воздух, обязательно выжидая 15 секунд между каждым ходом при прокачке стопы (на этих автомобилях установлены главные цилиндры QTU). Повторите этот процесс на основном выходе.
Кровотечение на колесах. Последовательность для этих транспортных средств: RR, LR, RF, LF. Прокачка колес производится перед BPMV для удаления воздуха из базовой тормозной системы. Этот процесс также приведет к прокачке неизолированной части BPMV.
При выключенном зажигании установить депрессоры аккумуляторов высокого давления (см. рис. 12). Откройте внутренние прокачные винты (см. рис. 13). Это позволяет жидкости из тормозной системы течь в скрытые области модулятора и к винтам для выпуска воздуха модулятора.
Откройте левый прокачной винт модулятора и нажмите педаль тормоза не более чем на 3/4″.
Закройте винт для выпуска воздуха и отпустите педаль тормоза. Подождите 15 секунд и повторяйте процесс до тех пор, пока воздух не исчезнет. Это может занять некоторое время, поэтому наберитесь терпения. Закройте левый внутренний прокачной винт.
Повторите шаг 4 для правого прокачного винта модулятора.
После завершения оцените высоту и ощущение педали. Необходим повторный процесс. Эту систему также можно прокачать с помощью двунаправленного сканирующего устройства. Этот процесс обычно называют «проверкой функционирования системы». Этот процесс открывает клапаны и включает насос для удаления воздуха из скрытых областей модулятора, и его следует запустить три раза, чтобы убедиться, что весь воздух удален. После выполнения этого процесса необходимо повторно запустить систему.
Аккумуляторы высокого давления
Прежде чем мы рассмотрим два последних тематических исследования, мы должны уделить минуту и обсудить одну из общих черт этих двух исследований – аккумуляторы высокого давления.
Многие из первых представленных систем ABS для четырех колес легковых автомобилей были оснащены аккумуляторами высокого давления. Аккумулятор высокого давления представляет собой емкость для хранения тормозной жидкости, находящейся под высоким давлением. Типичная конструкция представляет собой стальную «колбу» с резьбовым выходным отверстием. Внутри этой лампочки находится толстая резиновая диафрагма, которая делит лампочку на две части. Верхняя часть заполнена азотом под давлением. В нижней части хранится жидкость (см. рис. 14).
Тормозная жидкость в аккумуляторе используется для обеспечения усиления, модуляции давления во время остановки с АБС и в некоторых системах для включения задних тормозов. Насос/мотор отвечает за наполнение аккумулятора и управляется реле давления. Реле давления будет иметь отсечку по верхнему и нижнему пределу, поэтому объем тормозной жидкости в аккумуляторе будет оставаться в пределах определенного диапазона, который я называю «зоной изгиба» (см. рис.
15).
Наиболее широко известный аспект аккумуляторов высокого давления заключается в том, что их следует разряжать перед выполнением гидравлических работ. Аккумулятор или главный цилиндр обычно имеют предупреждающую этикетку (см. рис. 16), в которой рекомендуется нажать педаль тормоза до 50 раз при выключенном зажигании, чтобы сбросить давление в аккумуляторе. Как правило, все, что вам нужно сделать, это качать педаль тормоза до тех пор, пока она не станет жесткой – как только она станет жесткой, аккумулятор разрядится (см. рис. 17). Вы должны знать, что в этих старых системах сброс давления в аккумуляторе может привести к выходу из строя диафрагмы. На рис. 15 показан нормальный рабочий диапазон диафрагмы, а на рис. 17 — разряженное положение. Разрядка аккумулятора приводит к тому, что он растягивается дальше, чем при нормальной работе, что может привести к поломке.
Практический пример 4. Система Delco Powermaster III ABS
Эта система является представителем ранних интегральных систем ABS, в которых компоненты ABS и базового тормоза были объединены в один блок (см.
рис. 18). АБС отвечает не только за модуляцию давления, но также за усиление и торможение задним ходом. На рисунке 19 показаны три выхода тормозной магистрали из устройства. Два главных цилиндра (№1 и №2) питают каждый передний тормоз. Выход №3 питает задние тормоза из камеры наддува.
Повторите шаг 3 для левой передней прокачки.
Агрегат также оснащен двумя винтами для выпуска воздуха. Эти воздухоотводчики позволяют прокачивать запорные клапаны после обслуживания. Это рассматривается в следующих шагах.
Прокачка передних тормозов:
Поверните ключ зажигания в положение «Выкл.», затем сбросьте давление в системе, нажав на педаль тормоза до упора.
Очистите узел резервуара и мембраны, затем снимите узел крышки резервуара. Заполните резервуар до нужного уровня, затем установите крышку на место.
Начать с правого переднего прокачного штуцера. Прокачивайте до тех пор, пока не будет видно воздуха. Проверьте и при необходимости долейте тормозную жидкость.
Прокачка задних тормозов:
Задние тормоза прокачаны с помощью заряженного аккумулятора. Выполните следующие действия, чтобы прокачать задние тормоза:
Поверните ключ зажигания в положение «Вкл.», чтобы насос заработал. Если насос работает дольше 60 секунд, проверьте насос на наличие утечек или неисправности. Слегка нажмите на педаль тормоза. Примечание. Не нажимайте педаль тормоза до конца или слишком быстро, так как это приведет к сбросу давления в аккумуляторе.
Откройте правый задний штуцер прокачки и прокачивайте правый задний штуцер до тех пор, пока не перестанет появляться воздух.
Повторите шаг 2 с левой задней прокачкой.
Удаление воздуха из запорных клапанов:
Начните с внутреннего винта для выпуска воздуха (по направлению к двигателю) (см. рис. 20). Включите зажигание и слегка нажмите на педаль тормоза. Откройте внутренний штуцер для выпуска воздуха и дайте жидкости стечь, пока не перестанет появляться воздух.
Закройте сливной винт.
Повторите этот процесс на внешнем винте для выпуска воздуха (см. рис. 19).).
Снова сбросьте давление в гидроаккумуляторе, нажимая педаль при выключенном зажигании до тех пор, пока педаль не станет жесткой.
Подождите две минуты, чтобы жидкость из резервуара вышла из воздуха, а затем снова наполните резервуар.
Прокачка секции наддува:
Умеренно нажмите на педаль тормоза и включите зажигание на три секунды.
Повторите шаг 1 десять раз.
Подтвердите высоту педали и ощущение.
Практический пример 5 — Nippondenso, Nissan и Sumitomo — версия Honda/Acura
Автомобили Honda и Acura использовали систему, показанную на рис. 21, с 1987 по 1997 год. Это неинтегральная система, в которой используется насос и аккумулятор высокого давления, а также выносной резервуар для жидкости. Чтобы прокачать эту систему, выполните следующие действия:
Накачать педаль тормоза при выключенном зажигании, чтобы стравить вакуум в усилителе.
Заполните главный тормозной цилиндр и бачок модулятора тормозной жидкостью DOT 3 до уровня «Max». Во время прокачки часто проверяйте уровни жидкости в обоих резервуарах, чтобы предотвратить попадание воздуха в систему.
Если главный цилиндр был заменен или предполагается, что в главном цилиндре находится воздух, начните с прокачки главного тормозного шланга. Начните со второстепенной части. Ослабьте фитинг трубопровода и нажмите педаль тормоза на три четверти. Повторяйте до тех пор, пока воздух не исчезнет, а затем прокачайте первичную секцию тем же способом.
Далее удаляется воздух из HCU (гидравлического блока управления). HCU оснащен спускным винтом, позволяющим удалять захваченный воздух (см. рис. 22). Лучше всего присоединить шланг для выпуска воздуха к клапану для выпуска жидкости HCU, чтобы контролировать выпуск жидкости. Запустите двигатель, затем медленно откройте штуцер для выпуска воздуха на 1/8–1/4 оборота, чтобы выпустить жидкость и воздух.
Повторяйте шаг 3 небольшими шагами до тех пор, пока воздух не исчезнет. Выключите зажигание и перейдите к шагу 5.
Внимание! Тормозная жидкость в HCU находится под высоким давлением. Не открывайте прокачной кран более чем на четверть оборота или слишком быстро, иначе тормозная жидкость может вытечь под высоким давлением.
Прокачайте остальную часть системы, используя опубликованную последовательность прокачки.
Подтвердите высоту педали и ощущение. Повторно прокачать при необходимости.
Общие методы прокачки АБС
Независимо от типа системы ABS, с которой вы работаете, часто бывает полезно иметь в наличии некоторые общие методы, когда вы пытаетесь восстановить высоту педали после гидравлического обслуживания. Для магазина, который обслуживает все марки и модели, нецелесообразно иметь все инструменты сканирования и инструменты для прокачки, требуемые в руководствах по обслуживанию. Так что же делать магазину, столкнувшемуся с таким сценарием?
Первым шагом в этом процессе является определение того, что необходимо, до запуска службы.
Ознакомление с процедурами прокачки перед началом подготовит вас к тому, что необходимо для прокачки модулятора в соответствии с рекомендациями производителя. Если у вас нет этих инструментов, вам придется принять решение о продолжении. Я бы сказал, что в большинстве используемых систем ABS есть обходной путь. Я рассказывал об этом еще в апреле, но, поскольку тема снова актуальна, я повторю ее.
Процедура включает использование АБС для прокачки. Выполните обслуживание гидравлики и прокачайте колеса, используя опубликованную последовательность. Если и только если можно получить безопасную педаль, переходите к следующему шагу.
Следующим шагом является многократное срабатывание АБС на рыхлой поверхности. Это включит АБС, а работа клапанов и насоса вытеснит весь захваченный воздух из изолированных зон в гидравлическую систему. Следует понимать, что это повлияет на высоту педали, а управлять автомобилем следует с осторожностью. Повторно прокачайте систему, и высота педали должна восстановиться.
Этот метод не будет работать, если система ABS отключена из-за кода неисправности, поэтому обязательно проверьте индикатор ABS, прежде чем рассчитывать на то, что этот метод вас выручит.
Существует еще один метод, который, хотя и не получил широкого распространения, время от времени может пригодиться. Он включает ручное открытие соответствующих клапанов при включении насоса. Это тот же процесс, который используется большинством сканеров для удаления захваченного воздуха.
Этот метод можно использовать только в системах ABS, где ECU и HCU являются автономными компонентами. Эти системы обеспечат доступ к проводке клапанов и насосов, в то время как системы, такие как системы Kelsey Hayes, упомянутые ранее, не будут. Kelsey Hayes EBC310, 325, 410 и 430 объединяют блок соленоидов и ECU в один блок. Нет возможности добраться до проводки к соленоидам.
Если вы собираетесь использовать этот метод, выполните следующие действия:
Попросите помощника нажать и удерживать педаль тормоза;
Подайте питание на первый клапан сброса — педаль тормоза должна упасть во время этого шага;
Пока на клапан сброса подается напряжение, перемыкайте насос, чтобы он работал – педаль тормоза должна подняться на этом шаге;
Повторите этот процесс 3 раза для каждого клапана сброса; и
Прокачайте систему на колесах.
