Подшипник ступичный что это: Подшипник ступицы: надежная опора колеса

Причины и симптомы выхода из строя подшипника ступицы автомобиля

• Что такое подшипник ступицы?
• Как проверить подшипник ступицы?
• Причины поломки подшипника ступицы

Что такое подшипник ступицы?

Подшипник ступицы — это центральный элемент ходовой части, от которого зависит как работоспособность автомобиля, так и безопасность водителя, пассажиров и других участников дорожного движения.

Ступичный подшипник отвечает за плавное и равномерное вращение колеса без подтормаживаний и отклонений в вертикальной плоскости. Во время движения эта деталь испытывает очень большие нагрузки, поэтому для обеспечения максимальной надежности изготавливается из высокопрочных материалов.

Обычно проблемы с ними начинаются где-то после 100-120 тысяч километров пробега. Хотя для качественных ступичных подшипников при аккуратном вождении и 150 тысяч — это далеко не предел. С другой стороны, бывает, что недавно установленные детали начинают разваливаться после пробега в две-три тысячи километров.

И дело не всегда в качестве самого подшипника.

Вначале возникает гул в районе колес. Часто он исчезает или усиливается при повороте. Тональность звука может меняться в зависимости от скорости. Возможен увод машины в сторону из-за постоянного подклинивания одного из колес.

В некоторых диапазонах скоростей гул первое время может отсутствовать, но постепенно станет постоянным, а затем сменится характерным хрустом и вибрацией, которая может давать ощутимую отдачу в руль и корпус машины. Такой симптом говорит о том, что ступичный подшипник практически разрушен и продолжать движение уже просто опасно. Нужно срочно малой скоростью отправляться на СТО.

Разбитый подшипник в какой-то момент может заклинить, вместе с ним заклинит и колесо. При этом возможно повреждение шаровой опоры рычага подвески и деформация полуоси. Если такое случится на высокой скорости, машина может оказаться на обочине и даже перевернуться. А в случае вылета на встречную полосу при оживленном движении серьезное ДТП гарантировано.

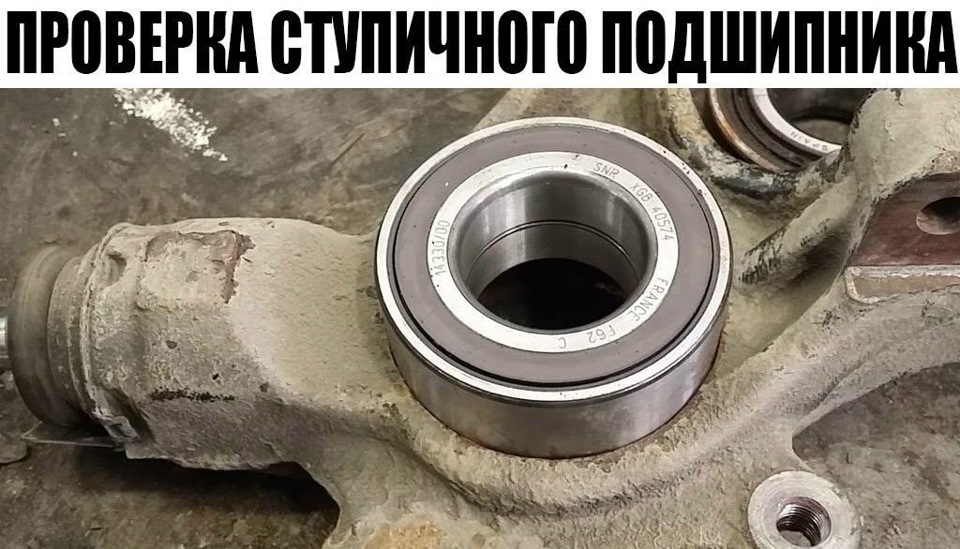

Как проверить подшипник ступицы?

Существует четыре основных метода, с помощью которых любой автовладелец может проверить состояние ступицы.

Проверка плоскостей. С помощью этого метода можно проверить подшипник ступицы прямо возле гаража или подъезда. Так, для этого надо загнать машину на ровную асфальтированную (бетонированную) площадку. Далее берем рукой за проблемное колесо в его верхней точке и изо всех сил пытаемся раскачать его движениями от себя и на себя. Если при этом имеют место металлические щелчки — значит подшипнику пришел конец, и его нужно менять!

Когда явных щелчков при выполнении подобной операции не слышно, но подозрения остались — нужно поддомкратить машину со стороны исследуемого колеса. После этого нужно вручную придать колесу вращательные движения (если это приводное колесо, то нужно предварительно снять машину с передачи). Если в процессе вращения имеется посторонний шум, подшипник гудит или хрустит — это дополнительное подтверждение того, что ступица вышла из строя.

При неисправном подшипнике в процессе вращения складывается впечатление, что колесо как бы не надежно сидит на своем месте.

Также при поддомкрачивании можно расшатать колесо не только в вертикальной плоскости, но и в горизонтальной, и в диагональной. Это даст больше информации. В процессе раскачивания соблюдайте осторожность, чтобы машина не упала с домкрата! Так, нужно взять рукой за верхнюю и нижнюю точку колеса и попытаться раскачать его. Если люфт есть — он будет ощутим. Описанный метод подходит для диагностики как передних, так и задних подшипников ступицы.

Проверка ступицы на биение. Косвенным признаком деформированных ступиц будет биение в педаль при торможении. Это может быть вызвано как биением тормозного диска, так и биением ступицы. А в некоторых случаях тормозной диск под воздействием температуры сам деформируется вслед за ступицей. Отклонения от вертикальной плоскости даже на 0,2 мм уже вызывает вибрации и биение на скорости.

Максимально допустимый показатель биения не должен превышать отметку 0,1 мм, а в некоторых случаях такое значение может быть и меньше – от 0,05 мм до 0,07 мм.

На СТО биение ступицы проверяют манометром часового типа. Такой манометр прислоняется к плоскости ступицы и показывает точное значение биения. В гаражных условиях, когда нет такого устройства, — пользуются отверткой (позволяет сделать вывод бьет ступица или сам диск).

Алгоритм проверки ступицы на биение:

1. Снимаем нужное колесо и берем головку с воротком, с их помощью будем вращать колесо за ступичную гайку.
2. Берем плоскую отвертку, опираем ее на скобу суппорта и подводим жалом к рабочей поверхности вращающегося тормозного диска (ближе к его краю). Необходимо удерживать так неподвижно в процессе вращения.
3. Если тормозной диск имеет биение, то отвертка будет оставлять на его поверхности царапины. И не по всей окружности, а только на дуге, которая выпирает в горизонтальной плоскости.
4. Каждый диск нужно проверить с обеих сторон.
5. Если на диске было найдено «кривое» место, то необходимо отсоединить его от ступицы, развернуть на 180 градусов и вновь установить на ступицу. При этом надежно закрепив с помощью монтажных болтов.
6. Далее повторяем процедуру по поиску выпуклостей на испытуемом диске.
7. В случае, если вновь образованная дуга-царапина располагается поверх уже начерченной — значит, кривой тормозной диск.
8. В случае же, когда в результате эксперимента было образовано две дуги, расположенные на диске противоположно друг другу (на 180 градусов) — значит кривая ступица.

Проверка на подъемнике. Данный метод лучше всего подходит для переднеприводных автомобилей, так как у них конструкция передних ступичных подшипников сложнее, чем у заднеприводных. Однако его также можно использовать и для диагностики задне- и полноприводных машин.

Чтобы проверить подшипники ступиц колес, машину необходимо загнать на подъемник, запустить двигатель, включить передачу и разогнать колеса. После этого заглушить двигатель и слушать, как работают подшипники в процессе остановки колес. Если какой-либо из подшипников неисправен, то явно будет слышно по хрусту и вибрации на конкретном колесе.

Проверка на домкрате. Машину поддомкрачиваем поочередно под рычаг одного из колес. Когда не знаете ступица какого колеса шумит, то рекомендуется начать с задних колес, а потом спереди. Делать это нужно последовательно с колесами одной оси. Порядок действий такой:

1. Вывесить проверяемое колесо на домкрате.
2. Задние колеса крутим вручную (на переднем приводе) и слушаем.
3. Для проверки передних колес нужно выжать сцепление (для механической коробки передач), запустить двигатель, включить 5-ю передачу и плавно отпустить сцепление.
4. При этом вывешенное колесо будет вращаться со скоростью, соответствующей приблизительно 30…40 км/ч.
5. Если подшипник ступицы поврежден — то это будет прекрасно слышно на слух для человека, стоящего в непосредственной близости к нему.
6. После разгона можно установить нейтральную передачу и заглушить двигатель с тем, чтобы дать колесу самостоятельно остановиться. Это исключит дополнительный шум двигателя.

В процессе проверки соблюдайте осторожность! Ставьте машину на ручной тормоз и желательно на противооткатные упоры! Обратите внимание, что долго в таком режиме машину оставлять нельзя, процедура проверки должна занимать считанные минуты! В полноприводной машине нужно обязательно отключить привод второй оси. Если такой возможности нет — то проверять нужно только на подъемнике, вывешивая всю машину целиком.

Причины поломки подшипника ступицы

Несколько факторов могут влиять на появление проблем с подшипником ступицы (частично выходит из строя и начинает скрипеть/гудеть):

1. Длительная эксплуатация и естественный износ. При этом резкая манера езды, частая перегруженность машины и плохие дороги — главные враги ступичных подшипников.
2. Потеря герметичности. Если во время установки или в ходе эксплуатации были повреждены защитные пыльники, смазка постепенно вытекает, а внутрь попадает грязь и песок. В этом случае процесс износа пойдет ускоренными темпами.
3. Неправильная установка, когда подшипник запрессован в ступицу с перекосом. Перекошенную деталь придется снова менять, возможно, уже через несколько тысяч километров пробега.
4. Ускорить выход из строя ступичного подшипника может чрезмерная затяжка при монтаже. Для правильной работы подшипник должен иметь определенный осевой зазор.
5. Слишком сильно затянутые гайки приведут к усиленному внутреннему трению и перегреву. При монтаже нужно использовать динамометрический ключ и следить, чтобы гайки затягивались с нужным моментом.

Итак, если появился неприятный подозрительный гул при наборе определенной скорости и/или вхождении в повороты необходимо как можно скорее выполнить проверку ступицы. Использование машины с поломанным ступичным подшипником не только вредно для машины, но и опасно!

Так, если вовремя не поменять вышедший из строя подшипник ступицы, то это может грозить аварийными ситуациями.

Ступичный подшипник – вернем машине плавный ход самостоятельно + видео » АвтоНоватор

Передний и задний ступичный подшипник – это устройства, которые поддерживают часть опоры автомобиля. Главная их функция – зафиксировать вал или ось. Когда элемент приходит в негодность, поездки отменяются, остается заняться ремонтом. Мы расскажем, как самостоятельно заменить этот узел.

Для чего нашей машине ступичный подшипник?

Этот элемент обеспечивает свободное вращение или качение, в зависимости от детали, которую он фиксирует. Также у него есть вторая функция, которую он выполняет, это надежное восприятие нагрузки и стабильная передача на другие элементы. Если рассматривать этот подшипник, то он, чаще всего, применяется в конструкции легковых и грузовых автомобилей.

Как передний, так и задний ступичный подшипник, выдерживает огромное количество нагрузок, поэтому обладает высокой прочностью. Высокое давление оказывается на них при торможении или при наборе скорости во время езды. Принцип работы данной детали очень прост: она обеспечивает ровное вращение колеса вокруг своей оси. Задние и передние подшипники выполняют одну и ту же функцию, но само устройство деталей отличается друг от друга.

Когда необходима замена ступичного подшипника?

Есть ряд причин, которые могут привести к быстрому износу или выводу из строя ступичных подшипников. Одна из них – была произведена неправильная установка и некорректно отрегулирован зазор. Если в итоге он будет слишком большим или слишком маленьким, срок работы элемента значительно уменьшится. Определить данную неисправность возможно только внешне. Никакого дискомфорта при езде вы испытывать не будете, также никаких шумов или скрежетов автомобиль издавать не будет, естественно, до поры до времени, пока авто просто не встанет намертво с рассыпавшимся подшипником.

Именно поэтому после ремонта или даже покупки автомобиля следует посмотреть самому, как именно расположен подшипник.

Причиной поломки может быть повреждение или деформация тел качения. В данном случае вы сможете услышать шум во время движения автомобиля. Решение данной проблемы одно – замена заднего или переднего ступичного подшипника своими руками или в автосервисе. И еще одной проблемой может стать потеря смазочного материала, если была нарушена герметичность, тогда деталь остается только заменить. Лучше всего не допускать данной проблемы и проверять каждые 30 тысяч километров наличие смазки на подшипнике.

Съемник ступичных подшипников или как сделать демонтаж?

Итак, перейдем к главному вопросу нашей статьи, как поменять ступичный подшипник. Перед заменой необходимо произвести демонтаж. Производится он следующим образом: сначала блокируем колесо, выкручиваем болты крепления колеса и откладываем их в сторону. Далее на домкрате поднимаем автомобиль и фиксируем его. Аккуратно извлекаем тормозные детали, и главное, не отсоединяем гибкий шланг. Теперь снимаем тормозной диск и защитный кожух, если такой имеется на вашей модели автомобиля.

Далее отсоединяем гайку полуоси, затем необходимо отсоединить наконечник рулевой тяги, нижний рычаг и потом стабилизатор передач. Теперь следует снять ступицу очень осторожно: раскачивайте кулак, а также внимательно следите за полуосью, она не должна выскочить из коробки передач.

Затяжка ступичного подшипника – осуществляем монтаж детали

Демонтаж произведен, теперь необходимо выполнить сам монтаж. Здесь работа предстоит сложнее и кропотливее.

Выполняем все внимательно и поочередно, согласно следующей инструкции.

Сначала смазываем внутреннюю часть посадочной поверхности, устанавливаем на место стопорное кольцо. Затем запрессовываем новый подшипник полностью в поворотный кулак. В данном случае необходима сильная затяжка элемента. Хотелось бы обратить ваше внимание на то, что два внутренних кольца должны держаться все время в одном комплекте с подшипником.

• Автор: Егор
• Распечатать

Оцените статью:

(8 голосов, среднее: 3.8 из 5)

Поделитесь с друзьями!

Adblock
detector

Почему колесные подшипники важны и что происходит, когда они выходят из строя

Колесные подшипники предназначены для обеспечения эффективного вращения колес, но в равной степени могут стать раздражающими при длительной поездке, когда они решат выйти из строя. Итак, вот что может пойти не так и как их исправить

Напомнить позже

Ступичные подшипники играют важную роль в трансмиссии любого транспортного средства, поскольку они обеспечивают первую связь между движущимися и неподвижными частями автомобиля. Подшипник — в его простейшей форме — это устройство уменьшения трения, помещенное внутри чего-то вроде колеса для повышения эффективности вращения. Это достигается за счет того, что качение создает гораздо меньшую силу трения, чем скольжение.

Подшипник колеса автомобиля делает это с помощью маленьких металлических шариков, которые катятся между двумя гладкими металлическими кольцами. Вместе со смазкой подшипник вращается вместе с вращением колеса, а качение шариков позволяет ступице колеса вращаться максимально свободно.

Ступичный подшипник размещен внутри узла ступицы, обеспечивая статическое соединение с держателем ступицы через наружное кольцо или «гонщик». Приводной вал выходит из коробки передач и проходит через центр ступичного подшипника через внутреннее кольцо, создавая вращательное партнерство. Роликовые подшипники обычно используются на ведущих колесах транспортных средств, а конические подшипники преимущественно используются на ведомых колесах.

Узел ступицы, в котором используются конические роликовые подшипники. В конических роликоподшипниках используются боковые ролики, которые сужаются вместе со шпинделем, на котором установлен подшипник, обеспечивая эффективное вращение немного иначе, чем шарикоподшипник

. Как и все механические части автомобиля, которые вращаются, трутся и катятся, они имеют тенденцию изнашиваться. И контрольным признаком ступичного подшипника, который отжил свой день, является постоянный гул или гул от любого колеса, затронутого на разных скоростях. Есть три основные причины нестабильной осанки:

• Неправильное выравнивание из-за неправильной установки
• Поврежденное или негерметичное уплотнение подшипника
• Столкновение внутрь из-за бокового удара

Наиболее распространенная механическая неисправность возникает из-за утечки через уплотнение, что приводит к выходу консистентной смазки подшипник, а вода и песок проникают внутрь. Все это сводится к деградации шариков, внешнего и внутреннего корпуса подшипника, что часто создает этот песчаный, скользящий звук при вращении колеса. Если заглянуть внутрь изношенного подшипника, часто можно увидеть небольшие частички металла, которые откололись внутри самого подшипника и скрежещут вокруг гонщиков, вызывая еще больший ущерб.

Учитывая, что колесные подшипники обычно изготавливаются из закаленной стали, они могут выдерживать серьезные нагрузки при вращении. Но примените тепло (из-за отсутствия смазки) и воду (сломанное уплотнение), и все может развалиться.

Чтобы правильно заменить ступичный подшипник, его необходимо вытолкнуть из узла ступицы, желательно с помощью гидравлического пресса. Проблемы могут возникнуть при повторной установке нового подшипника, так как выравнивание должно быть точным, чтобы избежать быстрого износа подшипника и причинения дополнительной боли. Ступичные подшипники должны прослужить десятки тысяч миль, но многие механики просто забивают подшипник обратно в узел ступицы вместо того, чтобы точно выровнять его и использовать вышеупомянутый пресс. Это неизбежно приведет к тому, что подшипник не будет вращаться в перпендикулярном направлении, для которого он был разработан, что ускорит износ и повреждение детали.

Большинство интернет-магазинов запчастей теперь продают ступицу в сборе целиком с запрессованным в нее колесным подшипником, что избавляет от хлопот и потенциальных возможностей для ошибок в конкретном узле подшипника.

Гидравлический пресс — это верный способ вставить новый ступичный подшипник

. Если оставить его для дальнейшего износа, ступичный подшипник может заклинить и заблокировать ось, поэтому тщательно продумайте свое время, если начнется классический гул ступичного подшипника. Однако, учитывая силы, которым трансмиссия должна противодействовать в течение всего срока службы, впечатляет, как долго могут работать ступичные подшипники, если они установлены правильно и за ними ухаживают.

Хотя это может быть трудоемкой работой в случае неудачи, переход на продажу целых ступиц в сборе должен сделать неисправный ступичный подшипник ремонтируемым дома, с помощью приличного набора инструментов и небольшого количества ноу-хау. Так что не волнуйтесь в следующий раз, когда в салон начнет проникать ужасный гул, так как исправить это может быть всего лишь гаечный ключ с храповым механизмом.

Предупреждающие знаки и симптомы ступичного подшипника | Блог по ремонту автомобилей

Опубликовано Вт, 14 мая 2019 г.



Вы уже знаете, что без хороших и прочных колес ваш автомобиль не может функционировать должным образом и безопасно. Чего вы, возможно, не знаете, так это того, что колесо далеко не простой компонент. На самом деле, конструкция колеса очень сложна, и несколько компонентов должны быть объединены вместе.



Хорошим примером этого является подшипник колеса. Колесные подшипники имеют решающее значение для совместной работы ваших колес, в частности, для гармоничной работы ступицы, шины и узлов. Они также склонны к жестокому обращению, поэтому важно знать предупреждающие знаки. Но прежде чем мы углубимся в плохие подшипники, симптомы, последствия и затраты, не менее важно понять, что это такое.



Что такое подшипник колеса?



Колесный подшипник представляет собой набор стальных шариков, соединенных вместе в металлическом кольце, называемом обоймой. В центре ваших колес есть полый кусок металла, называемый ступицей. Колесные подшипники плотно входят в эту ступицу и вращаются на металлической полуоси, помогая уменьшить трение при вращении колеса.



Они отличаются от подшипников двигателя тем, что для колесных подшипников нет постоянного источника смазки, а это означает, что они должны быть достаточно плотными, чтобы не допускать проникновения воды и дорожной пыли. Они также поддерживают весь вес автомобиля во время движения, из-за чего сильно страдают от неровностей дороги, выбоин, а также от боковых сил при повороте.

Диагностика ступичных подшипников — щелкните здесь, чтобы найти магазин Meineke в вашем городе

Как и большинство автомобильных компонентов, ступичный подшипник со временем изнашивается и может даже нуждаться в замене. Как вы узнаете, что пришло время заменить ступичный подшипник или, по крайней мере, отдать автомобиль на осмотр профессионалу? Обратите внимание на некоторые ключевые предупреждающие признаки неисправного ступичного подшипника.





Как определить, что подшипник колеса вышел из строя



Шариковые подшипники являются наиболее распространенным типом колесных подшипников, используемых сегодня (наряду с роликовыми подшипниками, хотя последние не обладают универсальностью шариковых подшипников). те). Другие типы включают конические роликоподшипники, в основном используемые для грузовых автомобилей, и прецизионные шарикоподшипники, предназначенные для интенсивных радиальных нагрузок. Независимо от типа вашего автомобиля предупреждающие знаки одинаковы, в частности, плохой звук ступичного подшипника.



Вот несколько вещей, о которых следует помнить:

• Прежде всего, слушайте! Наиболее распространенным и наиболее легко определяемым признаком неисправного ступичного подшипника является звуковой сигнал. Если вы заметили скрежет или скрежет, исходящий от вашего колеса или шины, имейте в виду, что это, скорее всего, вызвано неисправным колесным подшипником, особенно если шум становится громче по мере ускорения автомобиля.
• Еще один явный признак неисправности ступичных подшипников: автомобиль расшатывается во время вождения. Расхлябанность может быть трудно передать, но в основном это относится к управлению автомобилем и обнаружению того, что он кажется менее отзывчивым или менее точным, чем обычно. Неплотное рулевое управление не всегда связано с проблемой ступичных подшипников, но очень часто может быть таковой. Иногда ступичные подшипники могут изнашиваться, что приводит к их ослаблению в узле колеса.
• Связанное с этим явление – вытягивание. Когда вы едете, машина едет туда, куда вы ей говорите, или кажется, что у нее есть собственный разум, отклоняющийся в определенном направлении? Опять же, это не всегда связано с проблемой ступичного подшипника, но это, безусловно, может быть причиной.
• Наконец, обратите внимание на свои шины. Регулярная перестановка шин может помочь предотвратить износ, но если вы обнаружите, что у вас очень неравномерный износ, вы можете проверить ступичные подшипники.



Как отличить плохой шум подшипника ступицы колеса неверный диагноз. Шум может ввести в заблуждение: гудящий шум во время движения может быть вызван несколькими различными проблемами, начиная с ваших шин, но также может быть вызван ступичным подшипником или ШРУСом.



Визг и рычание



Классическими звуками неисправного ступичного подшипника являются циклический чириканье, визг и/или рычание. Вы также можете сказать, что звук связан с ступичными подшипниками, если он изменяется пропорционально скорости автомобиля. Звук может ухудшаться с каждым поворотом, а может и исчезнуть на мгновение.



Шум заднего дифференциала в зависимости от шума ступичного подшипника



Воющий шум, возникающий исключительно во время замедления, является довольно хорошим показателем слабого предварительного натяга подшипника шестерни. Если завывание происходит при разгоне на разных скоростях, то, вероятно, изношены шестерни. Однако чрезмерно изношенные подшипники также имеют тенденцию издавать воющий звук, когда они неправильно поддерживают шестерни. Они также имеют тенденцию издавать грохочущий звук при повороте.



Неисправный ступичный подшипник — это серьезная проблема



Вкратце: проблема с ступичными подшипниками может поставить под угрозу плавность хода и срок службы шин, но более того, она может вызвать серьезные проблемы с безопасностью . Таким образом, важно проверять ступичные подшипники при первых признаках неисправности.



Не принимайте этот часто игнорируемый автомобильный компонент как должное. Будьте настроены на эти предупреждающие знаки. При первых признаках неисправности отвезите автомобиль на проверку ступичных подшипников к профессионалу.

Мы можем заменить неисправные ступичные подшипники! Найти ближайший магазин Meineke

Часто задаваемые вопросы:



В: Безопасно ли ездить с неисправным колесным подшипником?



A: Нет. На самом деле, вождение может быть очень опасным, если один из ваших подшипников изношен, особенно потому, что это может привести к остановке колеса во время движения. Кроме того, поврежденный подшипник колеса создает большую нагрузку на ступицу, ШРУС и саму коробку передач.



В: Что может случиться, если у вас вышел из строя ступичный подшипник?



A: Неисправный ступичный подшипник может привести к нескольким потенциально опасным ситуациям, начиная с того, что ваш автомобиль не реагирует должным образом. Ваши шины также будут изнашиваться быстрее, и вы можете столкнуться с неравномерным износом шин. И последнее, но не менее важное: ваше колесо может полностью отвалиться во время движения, так как подшипник является важной частью крепления колеса к вашему автомобилю.



В: Сколько стоит замена ступичного подшипника?



A: Замена ступичного подшипника является стандартной работой, поэтому стоимость должна быть очень простой, в зависимости от года выпуска, марки и модели вашего автомобиля. Однако, если будут обнаружены другие сопутствующие проблемы, такие как необходимость снятия поворотного кулака для замены ступичного подшипника или необходимость замены некоторых компонентов подвески, то стоимость будет варьироваться.



В: Каковы симптомы неисправности подшипника?

A: Шум является наиболее частым признаком неисправности колесного подшипника. Однако есть и другие потенциальные признаки, такие как вибрации во время вождения. На низких скоростях вы сможете почувствовать вибрации, а на более высоких скоростях они будут проявляться в виде гудящих звуков.
