Педаль тормоза проваливается ваз 2109: выясняем причины и устраняем неисправности — Eurorepar Авто Премиум — VPM

Содержание

Решение проблемы с мягкой или тугой педалью тормоза

Главная страница » Решение проблемы с мягкой или тугой педалью тормоза

Ремонт и обслуживание Тормозной система

В статье речь пойдет о том что делать когда педаль тормоза становится слишком мягкой или же наоборот – слишком тугой. Когда педаль тормоза перестала работать в штатном режиме, стала жестче или мягче то беспокойство водителя полностью обосновано. Это значит, что есть какие-то неисправности и нужен ремонт тормозной системы. И откладывать нельзя.

Если педаль тормоза вдруг стала тугой, то на это есть несколько причин, хотя они не обязательно характерны и традиционны для всех моделей и типов тормозов.

Основные причины мягкой или тугой педалью тормоза и методы их решения

В большинстве случаев педаль тормоза становится мягкой из-за проблем с главным тормозным цилиндром или вакуумным усилителем.
Намного дешевле и проще систематически диагностировать тормоза, чтобы потом не тратить деньги на ремонт. Потому что тормоза отказывают в самый неподходящий момент, помните об этом.

На педаль тормоза нужно нажимать с увеличенными усилиями по нескольким причинам:

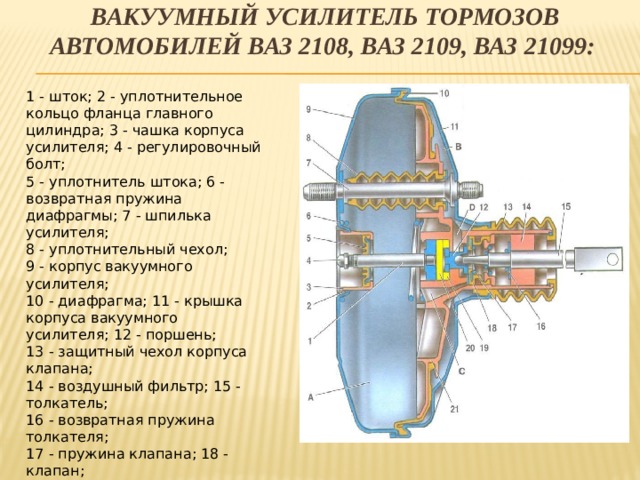

воздушный фильтр вакуумного усилителя засорился. В таком случае воздушный фильтр нужно заменить; · в вакуумном усилителе заедает корпус клапана, выход один – заменить вакуумный усилитель;

может быть, что в вакуумном усилители разрушена диафрагма, тогда усилитель нужно менять;

неисправности наконечника вакуумного усилителя – нужно поменять наконечник;

не срабатывает или заедает в вакуумном усилителе обратный клапан, поэтому топливо попадает в полость вакуумного усилителя. В таком случае нужно менять не только вакуумный усилитель, но и обратный клапан;

поврежден шланг, который соединяет вакуумный усилитель и впускной коллектор, или же крепление шланга в штуцере ослаблено.

Нужно будет поменять шланг или же подтянуть хомут крепления. Если говорить о шланге вакуумного усилителя, то нужно постоянно следить за его состоянием. Особенно зимой. Шланг будет достаточно жестким, пока его не разогреть. Тормоза при этом работают нормально. Шланг нагреется уже после недолгой работы двигателя, он станет более эластичным. Если не заметно расслоение шланга, то его пропускная способность снизится.

С педалью тормоза могут возникнуть проблемы;

В колесных (рабочих) цилиндрах могут разбухнуть уплотнительные кольца. Произойти это может, если в них попадут горюче-смазочные материалы или же если используется некачественная тормозная жидкость. Тормозную жидкость и рабочие цилиндры нужно заменять только на те, которые рекомендует производитель.

Способы проверки вакуумного усилителя

Есть несколько способов проверки вакуумного усилителя. Для начала нужно запустить двигатель. В системе будет создано разряжение. Дальше нажимают на тормоза. Если педаль тормоза жесткая, то есть неисправности шланга или усилителя. Двигатель нужно заглушить и подождать 5 минут, но при этом не нажимать на тормоза.

Для конкретизации неисправности нужно нажать на педаль. Если она и дальше жесткая, то в большинстве случаев есть проблемы с клапаном вакуумного усилителя.

Есть еще один способ. Двигатель должен быть выключенным. Для снятия разряжения в тормозной системе нужно несколько раз нажать на педаль тормоза. Дальше двигатель запускают, но при этом педаль тормоза не отпускают. Если педаль опускается вниз, то проблем с усилителем нет.

Вторая проблема – это мягкая педаль тормоза. Это может свидетельствовать сразу о нескольких неисправностях. Точнее, есть несколько причин, по которым педаль тормозов может стать мягким. Мягкие тормоза значат, что педаль тормоза проваливается.

Причины мягких тормозов

Тормозная система «завоздушена». Нужно будет удалить весь воздух, то есть прокачать тормозную систему. Причиной попадания воздуха может быть разгерметизация системы или же в расширительном бачке низкий уровень тормозной жидкости;

могут быть неисправности в главном тормозном цилиндре;

Ремонт тормозной системы ВАЗ 2109

Тормозная система (далее по тексту ТС) автомобилей, производимых отечественными машиностроительными заводами вплоть до 1989-1990 годов, не отличались наличием инновационных технических устройств, обеспечивающих простоту, удобство и высокий уровень безопасности в процессе эксплуатации транспортного средства. Не явилась исключением из «правила» тормозная система «ВАЗ 2109». Водитель «девятки» (самой популярной и престижной в то время модели) мог лишь мечтать о системах, подобных современным «ABS», «SBS» или «EBD».

Устройство и схема тормозной системы ВАЗ 2109

Рассматривая тормозную систему «девятки» следует сделать существенную оговорку о том, что она, по сути, — оптимизированная копия системы тормозов «ВАЗ 2108», поскольку именно эта модель первой получила такую тормозную систему.

От своей предшественницы «ВАЗ 2109» досталась ТС, главной конструктивной особенностью которой стало диагональное разделение тормозных контуров, значительно повышающее уровень безопасной эксплуатации. Своеобразное разделение «зон ответственности» (за функционирование переднего правого и заднего левого тормозного механизма отвечает контур гидропривода, за работу заднего правого и переднего левого – тормозной контур) позволило обеспечить достаточно эффективное торможение транспортного средства в случае нарушения работоспособности одного из контуров.

Одним словом, такая схема тормозной системы «ВАЗ 2109», посредством перераспределения функций между контурами, компенсирует риск возникновения негативных последствий при отказах элементов тормозной системы.

Основополагающим принципом схемы функционирования тормозной системы «ВАЗ 2109» является действие фрикционных (использующих принцип трения) механизмов. Подавляющее большинство «девяток», оснащалось тормозными механизмами двух типов: дисковыми (впереди) и барабанными (сзади).
Структура ТС включает два основных элемента:

Тормозной механизм, выполняющий непосредственное торможение вращения колеса.
Тормозной привод, функциональным назначением которого является передача преобразованного усилия на торможение от водителя к тормозному механизму.

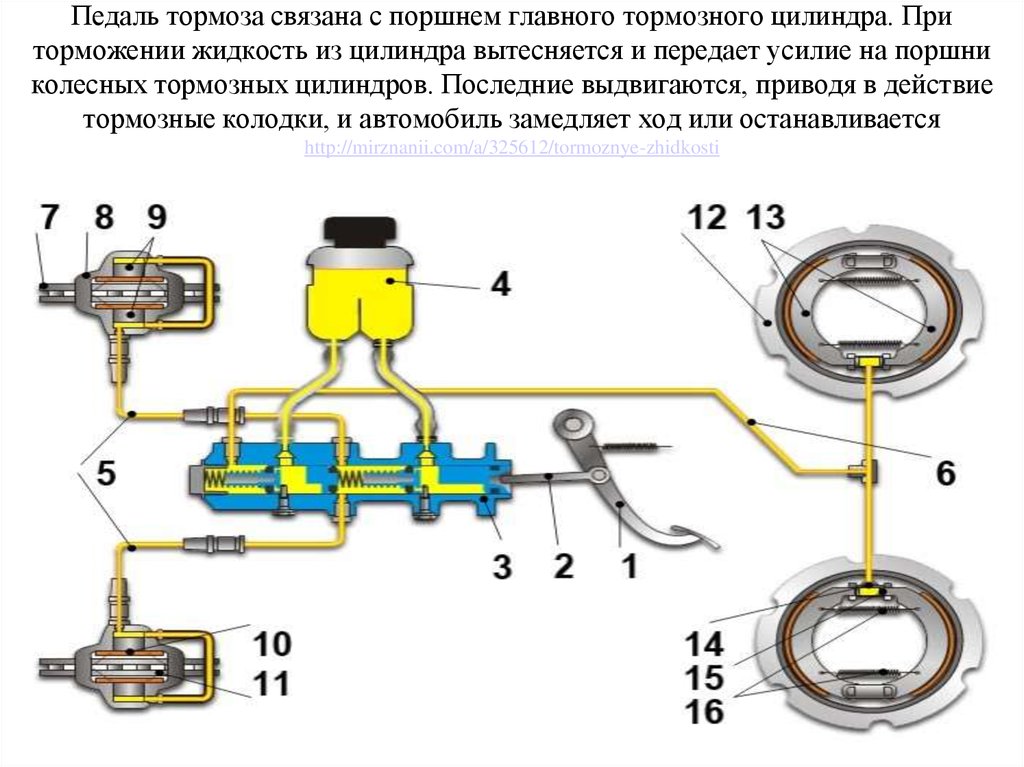

Гидравлический привод тормозной системы «девятки» мало отличается от приводов ТС большинства «классических моделей» Волжского автозавода и состоит:

Главного тормозного цилиндра (поз.3)
Вакуумного усилителя тормозов (поз.6).
Тормозной педали (поз.11).
Расширительного бака, оснащенного датчиком уровня рабочей жидкости (поз.5).
Передних (поз.1) и задних (поз.7) тормозных механизмов.
Регулятора давления тормозов (поз.9) с рычагом (поз.10) и упругим рычагом привода (поз.8).
Трубопроводов двух раздельных тормозных контуров (поз.2 и поз.4).
Системы гибких шлангов переднего (поз. А) и заднего (поз. В) тормозов.

Технические усовершенствования, реализованные в ТС «ВАЗ 2109», касаются отдельных элементов системы (главный тормозной цилиндр, регулятор давления, вакуумный усилитель тормозов и т.д.) и носят настолько узкоспецифический характер, что обычному любителю, как правило, не интересны.

Система стояночного (ручного) тормоза, установленная на «девятке», имеет тросовый привод и основана на затормаживании задних колесных барабанов тормозными колодками посредством их раздвижения.

Ремонт тормозной системы ВАЗ 2109 своими руками

В данной части нашего повествования мы рассмотрим процедуры ремонта узлов тормозной системы «девятки». Итак:

Замена тормозных колодок

При уменьшении толщины фрикционных накладок до величины в 1,5 миллиметра заклепочное соединение, связывающее их с основанием, теряет жесткость. Это приводит к образованию глубоких царапин (сколов) на поверхности накладок. Перед установкой новых накладок их необходимо тщательно удалить.

Работы по замене выполняются следующим образом:

На автомобиле, зафиксированном в неподвижном состоянии, отключается «-» клемма аккумуляторной батареи.
Выполняется контроль уровня тормозной жидкости в системе. Уровень, соответствующий середине отрезка между отметками «MIN» и «MAX», считается наиболее приемлемым, поскольку предотвращает выдавливание рабочей жидкости в процессе сжатия поршней.
Демонтируется колесо.
Поверхность тормозного диска и суппорта очищается от загрязнений.
Снимается уплотнитель стойки кронштейна, фиксирующий тормозной шланг.
Демонтируется шплинт фиксации стопорной шайбы крепежного болта направляющего пальца.
Выкручивается фиксирующий болт, откидывается корпус и демонтируются тормозные колодки.
После замены фрикционных накладок установка элементов тормозного узла выполняется в обратном порядке.

Внимание! Замену колодок с каждой стороны выполняйте попарно. Несоблюдение данной рекомендации инициирует неравномерное торможение колес, что достаточно опасно для транспортных средств с передним приводом.

Замена ГТЦ (главного тормозного цилиндра)

Как правило, ремонт неисправного ГТЦ не обеспечивает получение необходимого результата. Поэтому на практике используется такой метод ремонта тормозного узла, как замена его новым.

Порядок выполнения ремонтных мероприятий выглядит следующим образом:
Транспортное средство обесточивается посредством отсоединения минусовой клеммы аккумулятора.
Снимается колодка проводов датчика уровня рабочей (тормозной) жидкости.
Не отсоединяя полностью, ослабляется фиксация тормозных трубок.
Отворачиваются гайки, соединяющие ГТЦ с ВУТ (вакуумным усилителем тормозов).
Выкручиваются и удаляются тормозные трубки.
ГТЦ снимается со шпилек, а на его место устанавливается новый агрегат, после чего затягиваются гайки.
Уровень тормозной жидкости доводится до отметки «MAX».
Подсоединяются трубки тормозных магистралей.
Проводятся мероприятия по удалению воздуха из контура тормозной системы

Замена задних тормозных цилиндров

Симптомами нарушения работоспособности тормозного цилиндра являются подтеки тормозной жидкости на внутренней поверхности колесного диска. Они свидетельствуют об ухудшении состояния уплотнительных манжет или о нарушении герметичности узла из-за образования царапин на поршне. Ремонт тормозного цилиндра может быть эффективен, но для этого необходимы соответствующие знания и навыки. Поэтому, наиболее распространенным методом устранения неисправности задних тормозных цилиндров служит все же его замена. Выполняется это так:

Рычаг КПП устанавливается в положение, соответствующее первой передаче и демонтируется колесо.
Выполняется демонтаж тормозного барабана и тормозных колодок. В некоторых случаях колодки могут оставаться на месте, необходимо лишь произвести их разъединение посредством снятия верхней пружины.
Болты крепления цилиндра к тормозному щитку и тормозная трубка очищаются от загрязнений.
Фиксирующие болты ослабляются на несколько оборотов.
Отверстие тормозной трубки глушится посредством колпачка (деревянной пробкой), после чего трубка демонтируется.
Болты крепления цилиндра выкручиваются полностью, после чего агрегат удаляется со своего штанного места.
Установка нового агрегата производится в порядке, обратном описанному выше.
Финальным этапом ремонтного процесса должен стать процесс удаления воздуха из заднего контура тормозной системы.

Ремонт рычага привода стояночного тормоза

Единственным вариантом устранения неисправности, характеризующейся такими симптомами, как повышенный износ зубьев фиксации положения рычага, его механическое повреждение или заклинивание, нарушение работоспособности механизма фиксации, является замена устройства новым. Выглядит это следующим образом:

Транспортное средство обесточивается посредством отключения аккумуляторной батареи.
Под днищем автомобиля отворачиваются регулировочная и контрольная гайка, посредством которых трос привода крепится к уравнителю.
Уравниель демонтируется с тяги рычага стояночного тормоза.
В салоне автомобиля освобождается от пластика и декоративной обшивки люк тоннеля крепления рычага.
Удаляется стопорное кольцо тяги привода.
Освобождается от фиксации (при необходимости) и демонтируется рукоять рычага стояночного тормоза и меняется стяжная пружина.
Сборка узла производится в последовательности, обратной приведенной выше.

Порядок замены вакуумного усилителя тормозов

Вакуумный шланг отсоединяется от вакуумного усилителя тормозов (далее ВУТ).
Колодка (с проводами питания) отстыковывается от датчика уровня рабочей (тормозной) жидкости.

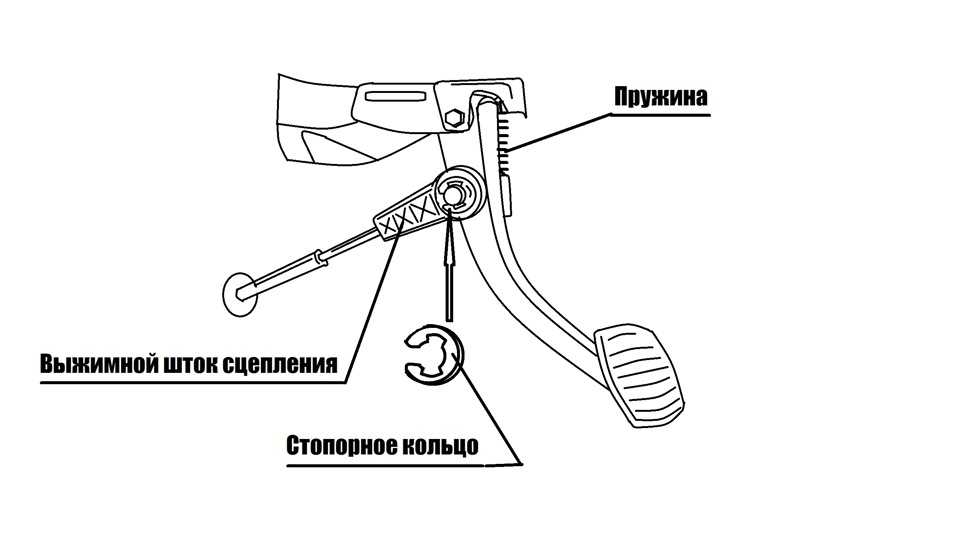

В салоне транспортного средства удаляется стопорная скоба пальца, соединяющего тормозную педаль с тягой ВУТ, после чего выполняется разъединение деталей.
В подкапотном пространстве откручиваются гайки фиксации ГТЦ, сам агрегат снимается и убирается в сторону.

Внимание! В ходе выполнения ремонтно-восстановительных работ осуществляйте контроль состояния тормозных трубок (отсутствие трещин, перегибов, деформаций и т.д.).

Освобождаются узлы крепления кронштейна и ВУТ к кузову автомобиля, что позволяет демонтировать весь узел в сборе.
Сборочные мероприятия выполняются в обратном порядке.

Контроль работоспособности обратного клапана ВУТ

Проверка функционирования механизма производится посредством многократного нажатия тормозной педали, создающего высокое давление в тормозной системе. Тормозная педаль занимает крайнее верхнее положение.

После запуска силового агрегата педаль, опустившаяся вниз, свидетельствует об исправной работе обратного клапана. Иной результат является призывом к проведению проверки его герметичности и герметичности шланговых соединений.

Герметичность клапана производится при помощи герметичной груши, одетой на штуцер присоединения шланга. Нажимая на грушу, инициируем выпуск воздуха через клапан. Отпуская грушу, наблюдаем за его состоянием. Разжавшаяся груша свидетельствует о нарушении герметичности обратного клапана и необходимости его замены исправным.

Замена регулятора давления в тормозной системе

Наиболее характерным признаком нарушения работоспособности служит «заносов кузова» транспортного средства, возникающее в результате неравномерного распределения нагрузки (давления тормозной жидкости) по тормозным цилиндрам системы. Процесс замены регулятора включает в себя выполнение следующих мероприятий:

Отсоедините упругий рычаг от задней балки. Для этого необходимо удалить стопорное кольцо, извлечь палец и серьгу.
Посредством специального ключа отстыкуйте (предварительно промаркировав) тормозные трубки, подведенные к регулятору. Во избежание утечки рабочей жидкости отверстия трубок необходимо заглушить.
Демонтируйте кронштейн совместно с регулятором.
Снимите регулятор с кронштейна и замените его.
Соберите узел, выполнив действия, описанные выше, в обратном порядке.

Основы безопасной эксплуатации тормозной системы «ВАЗ 2109»

Как уже говорилось выше, исправность элементов тормозной системы – основа эксплуатационной и дорожной безопасности. Это накладывает на водителя определенный круг обязанностей, в числе которых и своевременный ремонт тормозной системы «ВАЗ 2109». Наиболее распространенными неисправностями ТС, оказывающими существенное влияние на ее работоспособность, считают:

Низкая эффективность функционирования ТС, в том числе и стояночной ее составляющей.
Рост хода (холостого) педали гидравлического привода.
Нарушение герметизации контуров тормозной системы, вызывающее утечку рабочей жидкости.
Увеличение усилия, необходимого для нажатия тормозной педали.
Смещение (увод) транспортного средства от прямолинейной траектории, возникающее в момент торможения.

Наиболее распространенными способами своевременного обнаружения неисправностей ТС являются регулярный визуальный осмотр узлов (агрегатов) системы, контроль уровня тормозной жидкости и анализ работоспособности тормозных элементов.

Как прокачать тормоза на ВАЗ-2109 одному и с помощником?

Тормозная система является очень важной частью каждого автомобиля. Именно от его исправности зависит безопасность водителя и пассажиров. Поэтому такую важную часть системы необходимо постоянно контролировать и вовремя исправлять ее неисправности. Для того чтобы в нем не образовывались скопления воздуха, его следует периодически прокачивать. И сегодня мы рассмотрим, как правильно прокачать тормоза на ВАЗ-2109.своими руками.

Про пневмоподдув

Если педаль тормоза нажимается все более легко и с возвратом к жесткости хода, то в системе есть воздух. Его присутствие очень опасно, так как он может сжиматься под давлением. А так как этой жидкости не присуще, то и эффекта торможения не будет. Это часто приводит к серьезным авариям. И если вы столкнулись с вышеописанной ситуацией при нажатии на педаль, не откладывайте решение проблемы на потом.

Почему это происходит?

Время от времени при отпускании педали тормоза из внешней среды подсасывается воздух — он подсасывается через поврежденные участки, а затем попадает в жидкость. Зачастую эта проблема возникает раз в 6-12 месяцев и решается за полчаса. Все, что вам нужно, это бак для жидкости, пара инструментов и один помощник.

Как прокачать тормоза на ВАЗ-2109 с помощником?

На автомобилях девятого семейства данная операция выполняется в определенной последовательности. Прокатка идет по диагональному принципу — сначала заднее правое колесо, затем левое переднее и заднее, а затем правое переднее.

Итак, приступим к работе. Сначала долить тормозную жидкость до уровня MAX (то есть до максимальной отметки), затем (если задние диски вывисли) разблокировать минусовой отверткой регулятор давления задних тормозов (вставить его между поршнем и тарелкой) и снять механизм. Далее очистите от пыли и грязи клапан воздуховыпускного отверстия и снимите с него колпачок. На головку клапана надевается небольшой резиновый шланг, а вторая его половина погружается в прозрачную емкость, заполненную наполовину тормозной жидкостью.

Далее вызываем помощника, чтобы он резко нажал на педаль примерно 5-6 раз с интервалом в две секунды. Этого будет достаточно.

После этого педаль остается нажатой. При этом откручиваем выпускной клапан на пол-оборота и смотрим, как из шланга идут пузыри. Когда они перестают идти, говорим помощнику отпустить педаль тормоза. Так продолжаем поступать со всеми колесами, пока из системы не уйдет весь воздух.

После всех вышеперечисленных операций протрите штуцер выпускного клапана и наденьте его на колпачок. Все, на данном этапе вопрос как прокачать тормоза на ВАЗ-2109, можно считать закрытым. Как видите, работа не сложная. Главное, соблюдать последовательность процесса и не допускать, чтобы воздух оставался внутри системы.

Как прокачать тормоза на ВАЗ-2109 одному?

Нам понадобится специальный механизм для прокачки тормозов. Называется «АЭРАТОР». Его можно найти практически в любом автомобильном магазине или на городском рынке. Стоит такое устройство недорого, около 80 рублей. При выполнении работ соединяем вентиль колеса с вентилем на бачке. Далее поднимаем машину домкратом, снимаем колеса и откручиваем штуцер для прокачки тормозов. Создаваемое нами давление воздуха выгонит всю жидкость из системы автомобиля. Как и в предыдущем случае, сначала работаем с задним правым колесом, затем переходим к переднему левому, затем к левому заднему и, наконец, к переднему правому.

Итак, мы выяснили, как прокачать тормоза на ВАЗ-2109 в одиночку и с помощником.

Советы по предотвращению «отсутствия педали тормоза»

Состояние «отсутствие педали тормоза» может возникнуть после установки нового главного тормозного цилиндра, что может привести к тому, что технический специалист поверит, что главный тормозной цилиндр неисправен. Скорее всего, это не так; это состояние может быть вызвано застреванием поршня в отверстии главного цилиндра во время процесса прокачки, когда тормозная система прокачивается вручную. Педаль тормоза упрется в пол, и последующие попытки получить удовлетворительную педаль тормоза не увенчаются успехом. Хорошим признаком этого состояния является отсутствие потока жидкости из прокачки тормозов.

Краткие советы

Перед установкой убедитесь, что из главного цилиндра удален воздух.
Следуйте процедуре прокачки, указанной производителем автомобиля.
Некоторые производители автомобилей требуют отдельной процедуры прокачки АБС. Несоблюдение процедур производителя может привести к состоянию «отсутствия педали» после установки нового главного цилиндра.

Рис. 1 Типовой главный цилиндр с поршнями в нормальном положении «без применения».

Если вы посмотрите на рисунок 1, то увидите, что поршни находятся в исходном положении. Это позволяет жидкости течь из резервуара для жидкости в цилиндр для нормальной работы.

Рис. 2: Типичный главный цилиндр с остановленными поршнями в положении «педаль нажата».

При прокачке системы вручную педаль часто нажимается полностью, перемещая первичный и вторичный поршни в крайнее переднее положение (рисунок 2). Первичный поршень может заклинить, даже если есть пружины, пытающиеся вернуть его на место. Когда главный цилиндр собран, уплотнения и отверстие цилиндра смазываются для надежного уплотнения. Это в сочетании с воздухом, попавшим в систему, может вызвать вакуумную пробку в цилиндре, что приведет к заклиниванию поршней. Когда поршень застревает в рабочем положении, вы можете видеть, что порты подачи жидкости заблокированы и не заполняют цилиндр и не работают должным образом.

Рис. 3: Пример заедания поршня

Вы можете проверить это состояние, сняв главный цилиндр с усилителя, не отсоединяя тормозные магистрали. Вы заметите, что поршень главного цилиндра не упирается в стопорное кольцо, рис. 3.

Время от времени подсоединение штуцера для выпуска воздуха и открытие винтов штуцера для выпуска воздуха из колеса приводит к возврату поршня. Вы также можете слегка постучать по корпусу с открытыми воздуховыпускными отверстиями, чтобы освободить поршень. После возвращения поршня в правильное положение и удаления воздуха из системы проблема не должна повториться.
