Провалилась педаль сцепления: инструкция по выживанию

Собственный автомобиль всегда привносит в жизнь человека не только комфорт при передвижении по городу и за городом, но и определенную ноту хаоса. Речь идет не только о пробках и прочих неудобных дорожных ситуациях, но и, конечно же, о разнообразных поломках. Особенно они неприятны тогда, когда случаются вдали от дома, прямо на дороге.

Одной из особенно частых поломок является отказ педали сцепления (она просто-напросто проваливается), поэтому мы и посвящаем этой проблеме целую статью.

Как доехать до СТО или гаража?

Кому-то ремонт и замена сцепления кажутся более чем простой процедурой, которую они могут провести ее самостоятельно. Другие предпочтут сразу обратиться на станцию техобслуживания, чтобы все сделали специалисты. Однако в любом случае надо сначала каким-то образом добраться до места проведения ремонта.

Доехать на той же машине можно, выполнив следующие действия:

1. выключить двигатель;
2. включить первую передачу;
3. повернув ключ зажигания, запустить двигатель и одновременно надавить на педаль газа, чтобы авто не заглохло.

В этот момент автомобиль поедет. Главная ваша задача во время движения – не забыться и не попытаться включить вторую передачу, потому что коробка передач вам этого не простит. А стоимость ее обычно значительно выше, чем любые цены на вызов эвакуатора. Если вы торопитесь, можно начать движение и со второй передачи.

В любом случае следует учитывать:

• Начинать движение можно только со спуска либо на прямом участке дороги. Подъем без сцепления взять не удастся.
• Двигатель должен быть основательно прогрет.
• Заранее продумайте оптимальный маршрут, чтобы на пути было минимум перекрестков со светофорами и только главная дорога.
• Включение «аварийки» обязательно, оно спасет вас от назойливого непонимания других водителей.
• Если возникла необходимость остановиться, не пытайтесь маневрировать в попытке ее избежать. Остановитесь, а когда можно будет продолжить движение, повторите вышеуказанные действия.

Для тех, кто не хочет особо заморачиваться либо не уверен в своих силах на 100%, всегда есть такие варианты, как буксир или эвакуатор.

Почему педаль провалилась, и как отремонтировать сцепление?

Эта вторая часть нашей статьи – инструкция для тех, кто решил ехать не на станцию, а в гараж, и исправить все самостоятельно, используя ремонтный комплект для главного или рабочего цилиндра сцепления.

Причина поломки	Способ устранения
Порван трос сцепления в месте соединения с наконечником.	Заменить трос.
Возвратная пружина слетела со своего места.	Возвратить в полагающуюся позицию.
Возвратная пружина лопнула.	Заменить пружину.
Воздух в системе гидропривода.	Прокачать сцепление.
Неисправна вилка включения сцепления.	Заменить вилку.
Дефекты главного цилиндра сцепления.	Заменить ГЦС.

«Падает» педаль сцепления: диагностика, профилактика, лечение

Разные приводы – похожие поломки

Во многих автомобилях привод сцепления осуществляется механически, с помощью педали. Водитель, надавливая на педаль сцепления, посредством стального троса приводит в действие вилку сцепления, которая, в свою очередь, перемещает муфту с выжимным подшипником по валу, выходящему из КП, в сторону корзины сцепления. Специальный шариковый подшипник, называемый выжимным, упираясь в лепестки корзины, надавливает на них, диск сцепления отходит от маховика, а сцепление выключается.

В такой схеме разрыв троса может вызвать «падение» педали сцепления, и, как показывает практика, «провал» педали происходит всегда внезапно. Это случается на затяжных подъемах или при быстрой езде по загруженной трассе – в общем, в сложных дорожных условиях.

 Возможен вариант простого отсоединения троса от тяги, приводящей в действие сцепление. Это наиболее простой вариант поломки. Можно найти место соединения, в котором необходимо зашплинтовать или зафиксировать стопорным кольцом крепление троса, проверить надежность крепления и двигаться дальше. Для того чтобы убедиться в обрыве троса, надо осмотреть место, где заходит трос от педали сцепления, – и все станет ясно.

Ремонт в таких случаях достаточно прост. Порванный трос демонтируют, вытаскивая его остатки из салона в моторный отсек и отсоединяя от мест крепления. А на его место монтируют новый. На СТО трос заменят за 20–30 минут, главное – туда оперативно добраться. Имеющиеся в конструкции троса две гайки позволяют подрегулировать свободный ход педали сцепления, который обычно составляет 15–25 мм от крайнего верхнего положения педали до положения, когда выжимной подшипник начинает нажимать на нажимную демпферную пружину. От накладки педали сцепления до пола расстояние должно быть 160±2 мм.

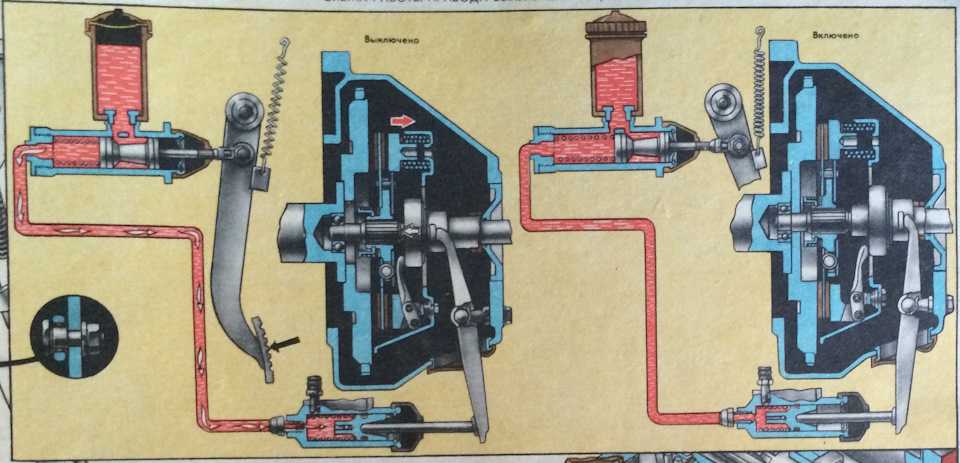

При использовании гидравлического привода в системах сцепления также возможно «падение» педали. В этом случае необходимо проверить уровень тормозной жидкости (а в гидроприводе сцепления используется именно она). Тормозная жидкость системы сцепления может находиться либо в отдельном резервуаре, либо в одном бачке с тормозной жидкостью, питающей тормозную систему.

Нужно отыскать и устранить утечку жидкости. Обычно течи возникают в местах соединений. Через трещины в систему может попадать воздух, а также вытекать тормозная жидкость. Изношенные сальники главного цилиндра сцепления также могут пропускать жидкость, в этом случае она накапливается под ковриком в ногах водителя, поэтому обнаружить последствия утечки легко.

Если уровень тормозной жидкости из-за подтекания опускается ниже отметки min в бачке, то в систему попадает воздух и сцепление тут же перестает работать. В главном цилиндре сцепления образуется воздушная пробка, не позволяющая тормозной жидкости циркулировать.

Для устранения проблемы нужно долить тормозную жидкость в бачок и прокачать систему, удаляя воздушную пробку из главного цилиндра. При этом следует контролировать уровень тормозной жидкости в бачке, чтобы воздух больше в систему не попал.

«Падение» педали при обоих видах привода может быть вызвано и поломкой нажимной вилки, отвечающей за перемещение муфты с выжимным подшипником. Поломанную вилку обычно меняют на новую. В одних моделях обязательно приходится снимать КП, в других оторванную часть можно вытащить через лючок в КП и затем через тот же лючок вставить новую вилку в коробку. Трудоемкого демонтажа агрегатов в этом случае не потребуется. А вот поломанные вилки сцепления, например, на ВАЗ-2110, -2111, -2112 ремонтники вообще умудряются восстанавливать прямо в моторном отсеке. Демонтируя только отдельные мешающие детали под капотом (аккумулятор, воздушный фильтр), сварочные работы механик осуществляет прямо в моторном отделении, сокращая, таким образом, время на ремонт до минимума!

А как сказывается на работе сцепления двухмассовый маховик?

Тенденции современного моторостроения предполагают дальнейший рост мощности двигателей при их максимальной компактности. При использовании традиционного одномассового маховика и диска сцепления с демпферными пружинами часть непогашенных крутильных колебаний передается в КП, в результате чего возникают удары зубьев шестерен, так называемый «звон коробки». Двухмассовый маховик в конструкциях сцепления появился именно с целью эффективного гашения генерируемых двигателем колебаний, которые передаются через КП. Крутящий момент двигателя компенсируется пружинами, и, поскольку установочное пространство для их размещения должно быть минимальным, а мощность двигателей повышается, конструкторы в качестве выхода из ситуации предложили увеличить шаг навивки дуговых пружин, которые установили внутри двухмассовой конструкции. Внутри пружин большего внутреннего диаметра располагают пружины меньшего диаметра, а между этими пружинами стоят фрикционные вставки, выполняющие роль сепараторов пружин. Такие вставки эффективно снижают вибрации в работе механизма.

Поскольку в конструкции много пружин, то их поломка и является наиболее частой причиной выхода двухмассового сцепления из строя. Случаются и поломки сцеплений с двухмассовым маховиком из-за стирания сепараторов пружин. Бывают и более сложные случаи, если сепараторы пружин не просто изнашиваются от трения, но и ломаются – в этом случае пружины, установленные внутри маховика, просто рассыпаются на кусочки.

Считается, что ресурс двухмассового сцепления составляет от 150 тыс. до 350 тыс. км. Но тут очень важно помнить, что техническое состояние узла сцепления, а именно диска сцепления, корзины и выжимного подшипника, может значительно ускорить выход двухмассового маховика из строя. Любые возникающие при включении сцепления рывки или просто неравномерные усилия сокращают ресурс двухмассового маховика в разы. Поэтому некоторые компании, наиболее известной из которых является французская фирма Valeo, специализируются на выпуске одномассовых сцеплений, которые, по утверждению производителя, практически без ущерба для эксплуатационных характеристик могут заменить двухмассовое сцепление на том или ином автомобиле.

Кроме описанных выше приводов и конструкций сцеплений, в автоматических КП используются как многодисковые влажные сцепления, так и сухие сцепления. В роботизированных КП работают сразу два сцепления, действующие попеременно. Но в конструкциях этих сцеплений педаль не предусматривается, поэтому мы их рассматривать не будем.

Главное – спокойствие

В ситуации, когда сцепление отказало в транспортном потоке, водитель должен, не теряя самообладания, благополучно и желательно самостоятельно, без эвакуатора, добраться до места безопасной стоянки, а лучше – сразу доехать до СТО.

Если педаль сцепления упала в момент, когда в автомобиле была включена передача, то следует сбросить газ и переключить рычаг КП в нейтральное положение. Если рычаг коробки «закусило» и переключение затруднено, то в момент переключения необходимо чуть-чуть добавить газу.

Обычно добраться до гаража или СТО помогает такая схема: при заглушенном, но предварительно прогретом моторе необходимо включить первую передачу (бывает проще сразу включить вторую, а потом уже «воткнуть» первую). После этого стартером заводят машину, и она рывками начинает движение. В рывках нет ничего страшного, они говорят лишь о том, что частота вращения двигателя не согласуется с выбранной передачей. Если обороты выровнять, то машина поедет плавно. Для включения нейтральной передачи надо увеличить газ, а затем сбросить его и одновременно переключить рычаг КП в нейтральное положение. Подобные манипуляции необходимо выполнять там, где требуется торможение, поскольку при торможении на передаче двигатель, естественно, будет глохнуть.

Для включения второй передачи необходимо тронуться на первой, затем, сбросив газ, перейти на нейтральную передачу и, не добавляя газа, попытаться включить вторую передачу. На этой передаче, собственно, и можно, не торопясь, добраться до ближайшей мастерской. Но если надо переходить без сцепления на более высокие передачи, то на третью передачу лучше всего переходить при скорости 30 км/ч, на четвертую при 40 км/ч, а на пятую при 50 км/ч. Для перехода на пониженные передачи используют метод перегазовки, переходят при низких частотах вращения двигателя и при небольших скоростях.

Некоторые специалисты даже рекомендуют водителям потренироваться в езде без сцепления предварительно, когда с машиной все в порядке. Приобретенный опыт позволит, в случае «падения» педали и отключения сцепления, не паникуя, оценить ситуацию и продолжить движение, не создавая проблем себе и другим участникам движения.

Своевременный диагноз – залог движения без поломок

Диагностировать провал педали, как утверждают опытные автомобилисты, достаточно сложно, но можно. Например, перед обрывом троса при выжимании педали, как правило, слышен характерный хруст, который и должен сразу же насторожить водителя. Более того, часто сам выжим педали из-за заржавевшего троса оказывается затруднен, и водителю следует оперативно поменять трос, не испытывая судьбу и трос на прочность. При гидравлическом же приводе необходимо систематически, перед каждым выездом, контролировать уровень жидкости в бачке с рабочей жидкостью, при необходимости сразу же доливать тормозную жидкость до необходимого уровня.

Поломку вилки также можно предотвратить, ведь вилка редко ломается сразу, обычно в месте будущей поломки возникает трещина, которая постепенно развивается, увеличивается, сцепление же при этом срабатывает при все более глубоком нажатии на педаль, а регулировка почти не приносит результата. У водителя, имеющего опыт вождения, возникает ощущение, что педаль «закусывает», и иногда сцепление не с первого раза включается, особенно при включении задней скорости. Также возникают сложности при частых переключениях скоростей в пробках: педаль начинает «схватывать» в самом конце своего хода.

Выжимной подшипник также выходит из строя постепенно. Если при работе он начинает издавать характерный звук, напоминающий визг, то его техническое состояние можно назвать критическим. С поломанным выжимным подшипником, конечно, ехать можно, но сцепление будет оставаться постоянно включенным.

Есть много способов проверки состояния сцепления в целом, одним из наиболее простых является такой. Водитель ставит автомобиль на стояночный тормоз и, выжав сцепление, включает первую либо третью передачу. Затем педаль сцепления надо плавно отпускать, добавляя немного газа. Исправное сцепление заставит двигатель быстро, на отрезке 1/3–1/4 хода педали сцепления, заглохнуть. А при сильно изношенном сцеплении двигатель будет работать в стоящем на месте автомобиле с включенной передачей и буксующим сцеплением. Безусловно, так ездить нельзя, необходим ремонт. Причем менять желательно весь комплект системы сцепления – диск, корзину, выжимной подшипник, вилку, даже если визуально некоторые детали вполне прилично выглядят. Ведь повторный демонтаж для их замены будет стоить гораздо дороже их стоимости.

Как определить признаки неисправности сцепления в автомобиле

Для автомобилей с механической коробкой передач сцепление является одной из ключевых систем, о проблемах с которой водители не хотят слышать. К сожалению, как и у многих автомобильных деталей, у сцепления есть срок службы, часто около пробега. Так как же обнаружить признаки неисправности сцепления до того, как это произойдет?

Что делает сцепление?

Чтобы понять, почему сцепление так важно, стоит напомнить себе, что именно делает сцепление. Он отделяет двигатель от колес и позволяет переключать передачи, а также полностью останавливаться при работающем двигателе.

Сцепление состоит из трех основных элементов: диска сцепления, нажимного диска и маховика. Когда сцепление включено и ваша нога не находится на педали, пружины внутри сцепления сталкивают три части вместе, так что двигатель и трансмиссия соединяются и работают с одинаковой скоростью. Когда вы опускаете ногу, пружина оттягивает нажимной диск от диска сцепления, так что нажимной диск и маховик вращаются с разной скоростью — это позволяет вам переключать передачи.

Сколько служит сцепление?

Срок службы сцепления — это вопрос, на который сложно ответить. Есть много факторов, влияющих на то, как долго он прослужит, но, как правило, они рассчитаны на срок от 50 000 до 100 000 миль. Часто они будут делать больше, чем это, если автомобиль регулярно обслуживался и ремонтировался. Но место, где вы живете, и тип вождения могут сократить срок службы — например, если вы находитесь в городе и проводите много времени в пробках!

Внезапный и постепенный отказ

Муфты выходят из строя одним из двух способов – внезапно или постепенно. При внезапной поломке сцепление полностью перестает работать и машина не едет. При постепенном отказе могут возникнуть такие проблемы, как автомобиль не останавливается при нажатии на педаль.

Внезапный отказ чаще всего вызван обрывом или ослаблением троса сцепления, возможностью соединения или неисправностью главного/ведомого гидравлического цилиндра. Также могут быть утечки в гидравлической линии или даже диск может быть загрязнен чем-то вроде грязи или мусора.

Постепенный отказ — более распространенная ситуация, когда в вашем автомобиле есть такие вещи, как растянутый трос сцепления, погнутая тяга или выход из строя главного/ведомого цилиндра. У вас может быть даже низкий уровень гидравлической жидкости или сломанное крепление трансмиссии. Некоторые из этих проблем могут возникнуть, когда вы пойдете на техобслуживание Worthing, но большинство этого не делает.

Признаки сбоя

Внезапный сбой — это ситуация «все или ничего», но при постепенных сбоях есть признаки, которые могут указывать на проблему. Вы можете заметить, что сцепление заедает, кажется губчатым, вибрирует или педаль болтается. Когда вы нажимаете на педаль, может быть слышен скрип или ворчание, или вы можете увеличить обороты двигателя, но у вас плохое ускорение.

Неполадки при переключении передач и «буксующее» сцепление, вызывающее кратковременную потерю ускорения, также являются признаками проблемы и требуют обращения к специалисту по ремонту автомобилей в Западном Суссексе. Они могут использовать диагностику автомобиля, чтобы убедиться, что проблема связана со сцеплением, а также проверить другие ключевые области, такие как тормоза, шины и даже ветровые стекла.

Поиск и устранение неисправностей: общие проблемы со сцеплением и их причины

Вы здесь

Главная | Поиск и устранение неисправностей: распространенные проблемы со сцеплением и их причины

Устранение неполадок может показаться загадочным «черным искусством», которым занимаются только опытные профессиональные механики, когда вы не знаете, как работают определенные системы вашего автомобиля. Выяснение проблемы и ее решения — это просто результат наличия правильных знаний в сочетании с разумным систематическим подходом. Если вы работаете методом исключения, начиная с наиболее вероятной причины и переходя к более сложным проблемам, вы можете легко диагностировать проблему самостоятельно. После этого исправить это часто легко с помощью вашего руководства Haynes.

Существует несколько различных причин, по которым сцепление на автомобиле с механической коробкой передач может выйти из строя, но это простая механическая система или гидравлическая/механическая, и ее нетрудно понять. Как только вы поймете, что это за части и как они взаимодействуют, поиск и устранение проблемы должно быть легким. Существует два основных способа выхода из строя сцепления: оно либо не выключается, либо не включается полностью.

Сцепление не выключается при нажатии

При обычном, современном вождении с частыми остановками вы, вероятно, нажимаете педаль сцепления каждые несколько секунд. И в тот раз, когда вы нажимаете ее, а машина все еще ползет вперед, вы понимаете, что у вас есть проблема. Иногда какая-то деталь выходит из строя, и сцепление перестает нормально работать, а мгновенно перестает работать. В других случаях это медленное постепенное изменение, когда сцепление работает все хуже и хуже. Каждый из этих режимов сбоя имеет разные причины, и то, как он вышел из строя, может сильно помочь в выяснении того, как его исправить.

Внезапный отказ

• Обрыв/ослабление троса сцепления
• Сломанное/ослабленное соединение
• Неисправность главного/ведомого гидравлического цилиндра
• Негерметичность гидравлической линии
• Неправильная посадка выжимного подшипника с нажимным диском
• Диск загрязнен посторонним материалом

Постепенный отказ

• Растянутый кабель
• Изогнутый рычаг
• Неисправность главного/ведомого цилиндра
• Низкий уровень гидравлической жидкости
• Сломанное крепление двигателя/трансмиссии



Сцепление не включается должным образом

Сцепление, которое не включается полностью или проскальзывает при большой нагрузке, является нормальным видом неисправности изношенного фрикционного диска нажимного диска, потерявшего натяжение. Когда вы нажимаете сцепление, ваша нога противодействует диафрагменной пружине, которая прижимает фрикционный диск к маховику. Если давление пружины недостаточно велико или зазор между всеми частями слишком велик, трения будет недостаточно для передачи мощности от двигателя к трансмиссии. Фрикционные диски изнашиваются и становятся тоньше, а пружины со временем и использованием становятся слабее, поэтому все сцепления со временем начинают проскальзывать. Внезапное начало пробуксовки сцепления обычно свидетельствует о том, что трущиеся поверхности загрязнены утечкой масла или чем-то еще.

Сцепление вообще не включается

• Заедание в тяге или тросе из-за коррозии
• Изогнутый рычаг
• Заедание рабочего цилиндра
• Заедание выжимного подшипника
• Неисправность диафрагмы нажимной пластины
• Неисправность фрикционной пластины

Сцепление проскальзывает под нагрузкой

• Плохо отрегулирован трос/рычаг
• ​ Нормальный износ фрикционных дисков в результате использования
• Глазированные поверхности трения от проскальзывания
• Износ фрикционной поверхности маховика
• Пружины диафрагмы слабой нажимной пластины
• Негерметичность заднего главного сальника двигателя
• Негерметичность сальника входного вала коробки передач
• Деформация/перегрев нажимного диска или маховика.

Другие проблемы со сцеплением

Помимо того, что сцепление не включается или не отключается, могут быть и другие проблемы, такие как шумная работа или дребезжание при включении. В старых механических соединениях отсутствие периодической смазки может привести к большим усилиям или заеданию шарниров или тросов, а также к педали, которая не возвращается плавно. Неисправный выжимной подшипник может стать серьезной головной болью при движении с частыми остановками, издавая ужасные звуки каждый раз, когда нажимается педаль сцепления. Часто это больше раздражает, чем что-либо еще, тем более что для их устранения часто требуется снять трансмиссию / коробку передач, чтобы добраться до деталей.

Вибрация

• Обожженные или покрытые глазурью поверхности трения
• Масло на фрикционный диск
• Ослабленные опоры двигателя или трансмиссии
• Изношенные шлицы на ступице диска сцепления
• Деформация нажимного диска или маховика
• Износ направляющего подшипника

Визг или грохот при нажатии педали

• Неисправен выжимной подшипник
• Неисправность прижимной пластины
• Плохая направляющая втулка

Скрежет или щелчки сцепления

• Ослабленная вилка выключения сцепления
• Неисправен выжимной подшипник
• Низкие обороты холостого хода двигателя или неравномерный холостой ход
• Изношенные шлицы фрикционных дисков

Высокое усилие на педали

• Рычаги нуждаются в смазке
• Связывающий кабель
• Привязка шарнира педали
• Плохой выжимной подшипник
• Неисправен рабочий цилиндр
• Неисправность нажимной пластины

Педаль сцепления не возвращается

• Заедание шарнира педали
• Неисправен трос сцепления
• Неисправность возвратной пружины
• Плохая нажимная пластина
• Выжимной подшипник
