Отопитель салона шеви нива: Отопитель (печка) Нива Шевроле — Niva Chevrolet (ВАЗ 2123, Шеви, Travel)

Система отопления Шевроле Нива

Главная • Нива • Шевроле • Отопление

Устройство системы отопления на Шеви Нива

Система отопления и вентиляции салона кузова Нива Шевроле: 1 – воздуховод вентиляции, 2 – воздуховод обогрева ветрового стекла, 3 – промежуточный корпус, 4 – промежуточный воздуховод,  5 – корпус фильтра воздухозаборника, 6 – вентилятор системы отопления, 7 – центральное сопло вентиляции салона, 8 – облицовка панели рычагов управления, 9 – передний воздуховод обогрева салона,  10 – задний воздуховод обогрева салона, 11 – воздуховод обогрева ног, 12 – отопитель в сборе, 13 – боковое сопло.

Особенности конструкции системы отопления кузова

Детали отопителя: 1 – радиатор отопителя, 2 – левый кожух отопителя, 3 – рычаг управления заслонкой отопителя, 4 – промежуточный рычаг, 5 – винт, 6 – сектор рычагов, 7 – рычаг привода заслонки распределителя воздуха, 8 – заслонка управления отопителем, 9 – шланги отопителя, 10 – хомут, 11 – экран шлангов, 12 – кронштейн, 13 – заслонка распределителя воздуха, 14 – уплотнитель, 15 – правый кожух отопителя, 16 – воздуховод обогрева ног пассажира, 17 – прокладка радиатора.

Снятие и установка отопителя на Нива Шевроле

Для демонтажа или замены радиатора отопителя Нива Шевроле с кондиционером потребуются отвертки с плоским и крестообразным лезвием. Отсоедините провод от клеммы «минус» аккумуляторной батареи, снимите панель приборов.

Потянув на себя, снимите рукоятку управления отопителем

Рукоятку управления рециркуляцией

Облицовку панели рычагов управления отопителем. Выверните винты крепления кронштейна рычагов управления отопителем

Извлеките лампы подсветки панели рычагов

Разъедините колодку жгута проводов

Выверните винты скоб крепления тяг и отсоедините тяги от рычагов заслонок отопителя

Выверните винт скобы крепления тяги привода заслонки рециркуляции

Отсоедините тягу

Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя

Выверните винты скоб крепления тяг и отсоедините тяги

Снимите переключатель электровентилятора отопителя

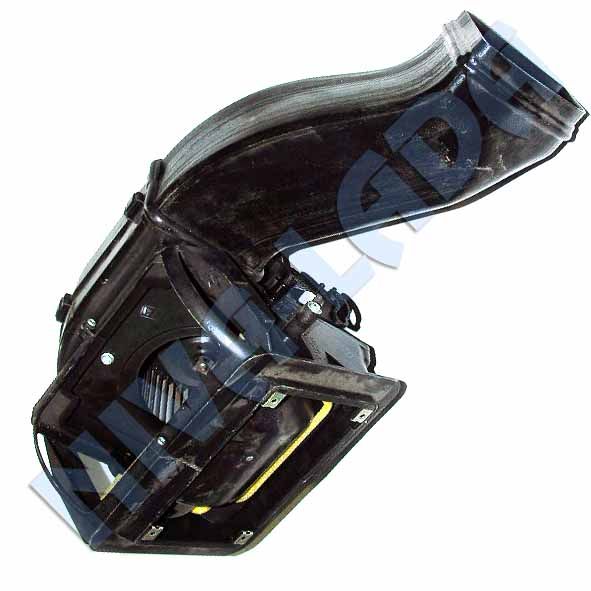

Выверните винты крепления отопителя к поперечине панели приборов. Отопитель Нива Шевроле у Вас в руках. Установка происходит в обратной последовательности.

Ниже представлен материал на ответ как поменять радиатор печки на Ниве Шевроле. Если из отопителя подтекает охлаждающая жидкость, значит, радиатор негерметичен и его необходимо заменить. Для замены радиатора отопителя Нива Шевроле с кондиционером потребуется отвертка.

Снимите вещевой ящик и облицовочную накладку ветрового стекла, слейте жидкость с системы охлаждения двигателя.

Снимите фильтр подачи наружного воздуха

Выверните винты крепления корпуса фильтра

Выверните винты крепления корпуса электровентилятора

Выверните винты кронштейна крепления отопителя

Снимите воздуховод обогрева ног пассажира

Отогните кронштейн отопителя

Извлеките промежуточный воздуховод

Выверните винты крепления радиатора отопителя

Ослабьте хомуты на подводящем и отводящем шлангах радиатора и снимите шланг и извлеките радиатор отопителя из кожуха.

Установка радиатора отопителя на Нива Шевроле

Устанавливайте радиатор отопителя и все снятые детали в порядке, обратном снятию и залейте жидкость в систему охлаждения двигателя.

Замена мотора отопителя на Нива Шевроле

Перед началом работ отсоедините минусовую клемму с аккумуляторной батареи

Снимите панель приборов вместе с отопителем

Разъедините колодку жгута проводов электровентилятора отопителя

Выверните два винта крепления коробки воздухопритока

Снимите коробку в сборе с электровентилятором

Снимите облицовку панели рычагов управления отопителем

Выверните винты скоб крепления тяг

Отсоедините тяги

Выверните винт скобы крепления тяги привода заслонки рециркуляции

Отсоедините тягу

Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя

Выверните винты скоб крепления тяг и отсоедините тяги

Отверните пластмассовую гайку крепления переключателя электровентилятора отопителя и снимите переключатель. После проделанных операций мотор отопителя снят. Установка нового вентилятора печки на Нива Шевроле производится п обратном порядке согласно инструкции выше.

Схема и устройство салонной печки Шевроле Нива

Приобретая новый автомобиль, большинство владельцев приступают к изучению технической документации, которая сопровождает любое устройство. Действительно, это является правильным действием. Именно так владелец сможет выяснить для себя особенности конструкции устройств, которыми оснащена новая Нива Шевроле. Владея такой технической информацией, гораздо проще «диагностировать» проблемы, а также быстрее и легче находить пути решения их. Поскольку многим владельцам Шеви Нив приходилось сталкиваться с неприятными ситуациями, связанными с плохой работой отопителя, совсем не будет лишним разобраться, из чего состоит устройство салонной печки на вашей Шевроле Ниве. На просторах интернета несложно найти схемы отопителя, а также перечисление всех составляющих этого устройства. Чтобы сэкономить ваше время, предлагаем вам совершить вместе с нами краткий технический экскурс. Мы вас не только будем сопровождать, но и акцентируем внимание на важных деталях. Такое обучение не будет лишним, поскольку вам станет абсолютно понятной схема подключения печки, а также станет ясно, как улучшить или при необходимости восстановить работу системы отопления.

Прежде всего, мы хотим сориентировать вас, что на Ниве уже установлен отопитель жидкостного типа, который позволяет не только подавать тёплый воздух в салон автомобиля, но и охлаждать работающий двигатель, предупреждая его перегрев. Не секрет, что перегрев движка влечёт за собой крайне нежелательные последствия. Двигатель может заклинить, при этом восстановить его работоспособность будет возможно, но уже затруднительно, при этом придётся претерпеть существенные финансовые расходы.

Особенности конструкции

Главной особенностью конструкции печки, установленной на Шеви Ниву, является отсутствие крана. При этом подача и регулировка потока тёплого воздуха осуществляется благодаря наличию заслонок.

А также в новой Ниве отопление и охлаждение осуществляется одним и тем же устройством. Транспортное средство производителем было оснащено достаточным количеством сопел, благодаря которым потоки воздуха целенаправленно могут быть направлены на боковые стёкла и двери, на ветровое стекло и прочее. Помимо этого, печка оснащена специальным переключателем скоростного режима подачи тёплого воздуха. Всего наличествует четыре скорости работы отопителя, водитель транспортного средства по собственному усмотрению выбирает приемлемый для него режим.

С целью расширения функциональных возможностей системы отопления и вентиляции производитель оснастил автомобиль дополнительными регуляторами, управляя которыми удаётся регулировать не только температуру подаваемого воздуха, но и распределять его поток, а также обеспечивать поступление наружного воздуха. Конечно, каждый легко сообразит, что наружный воздух легко будет поступать в салон Нивы при открытых боковых стёклах. Однако это не единственный путь. Наружный воздух точно так же поступает внутрь автомобиля через воздухозаборники, являющиеся частью системы отопления и охлаждения. Важно отметить, что воздух, проходящий через воздухозаборники, далее проходит через отопитель, а уже после этого поступает в салон в холодном или уже подогретом виде. Ещё одним преимуществом прохождения наружного воздуха через воздухозаборники является его очищение от пыли, копоти, цветочной пыльцы. Это становится возможным, поскольку печка в своём составе имеет фильтры.

Интенсивность и направление потока воздуха, направленного в салон автомобиля, также регулируется заслонками. Их можно не только отрегулировать в определённом направлении, но и полностью закрыть, сделав невозможным поступление воздушного потока. Все эти действия осуществляются при помощи переключателя, расположенного на второй позиции. Ниже переключателей располагается рычаг, который можно передвигать в левую и правую сторону. Этот рычаг активизирует функцию рециркуляции воздуха. В этом случае доступ наружного воздуха в салон полностью прекращается. Чаще пользоваться рециркуляцией приходится в зимний период, когда важно за минимальный промежуток времени прогреть салон автомобиля. Некоторые водители активно используют функцию запуска рециркуляции также в случае, когда приходится простаивать в «пробках» или же перемещаться в туннеле. В этих случаях в воздухе увеличивается концентрация вредных веществ в связи с одновременным нахождением большого количества транспортных средств.

Однако часто пользоваться таким режимом также нежелательно, поскольку за этим следует повышение уровня влажности внутри салона. Безусловно, повышенная влажность провоцирует запотевание стёкол, ограничивая видимость для водителя.

Если же вы вдруг заметили, что ваши стёкла начали запотевать, вы можете направить на них поток холодного воздуха, задействовав регулятор распределения воздушного потока и регулятор подачи наружного воздуха. Если же вам приходится эксплуатировать автомобиль в зимний период, вы знаете, что при сильных морозах стёкла чрезмерно замерзают, на них появляется лёд. Устранить такую наледь удаётся, воспользовавшись первым переключателем, выбрав максимальный показатель, обозначенный красным цветом. А также можно включить вентилятор в режиме подачи тёплого воздуха, направленного непосредственно на оледеневшие стёкла.

Если предстоит продолжительная поездка зимой, нелишним будет воспользоваться функцией электрообогрева. Конечно же, очень важно зимой позаботиться о достаточном прогреве салона транспортного средства, отрегулировав подачу подогретого воздушного потока через определённые сопла.

Итак, конструкцию отопителя на Ниве Шевроле назвать простой никак нельзя, поскольку она состоит из множества отдельных, но очень важных устройств. Однако, проявив терпение, можно первоначально полностью уяснить для себя принцип работы системы отопления и вентиляции, а впоследствии даже наизусть запомнить каждый механизм, его назначение, что позволит максимально эффективно пользоваться техническим ресурсом Нивы Шевроле, обеспечивая комфортные условия внутри салона.
