Однокамерный карбюратор. Поплавковая камера однокамерного карбюратора
1. При проходе массы воздуха через диффузор перепад давления, воздействующий на топливный жиклер, изменяется в соответствиями с требованиями двигателя. Таким образом, для производства топливной смеси необходимого состава требуются компенсационные воздушные и топливные жиклеры, как компромисс между размером дросселя и удовлетворением экстремальных нужд двигателя.
2. В однокамерных карбюраторах используются шесть систем (рис.1):
а) Поплавковый механизм.
б) Система холостого хода и переходная система.
в) Ускорительный насос.
г) Главная дозирующая система.
е) Система обогащения мощностных режимов и эконостатирования.
ж) Система холодного запуска (пусковая система).
Рис. 1. Типичная поплавковая и входная система
3. Разные производители карбюраторов используют методы, слабо отличающиеся друг от друга для преодоления сложностей простейшего карбюратора.
Как бы то ни было, в той или иной форме все шесть систем присутствуют в карбюраторах с фиксированным дросселем. Далее описываются наиболее употребительные системы. Хотя используются разные методы, суть систем можно отыскать в любом конкретном карбюраторе.
Поплавковая камера однокамерного карбюратора
4. Объем топлива, поступающего в карбюратор, контролируется с помощью игольчатого клапана и поплавка. При падении уровня топлива в поплавковой камере, поплавок опускается вниз. Игла клапана, соединенная с поплавком, перемещается и открывает отверстие в клапане для прохода топлива в поплавковую камеру. При увеличении уровня топлива происходит обратный процесс. При работе двигателя клапан постоянно открывается и закрывается, чтобы поддерживать практически постоянный уровень топлива в поплавковой камере. Большинство современных игольчатых клапанов подпружинены, пружина демпфирует вибрации и предупреждает таким образом переполнение поплавковой камеры (рис.
1, рис.2).
Рис. 2. Игольчатый клапан и седло
1. Седло клапана
2. Игла клапана
3. Демпфирующая пружина
4. Антивибрационный шарик
5. Крючок
5.Поплавок контролирует уровень топлива в камере, при котором оно истекает из главного распылителя. Это очень важная функция в работе карбюратора. Низкий уровень топлива провоцирует переобеднение смеси, высокий — переобогащение.
6. Поплавковая камера должна вентилироваться, поскольку поступающее топливо увеличивает в ней давление, а расход топлива его уменьшает. Вентиляционные каналы поплавковой камеры ведут наружу, в атмосферу, в других случаях в диффузор или в область после воздушного фильтра (где давление ниже).
7. Представим, что воздушный фильтр забит и препятствует прохождению воздуха. Это создает в дросселе дополнительное разрежение. Если поплавковая камера вентилируется через атмосферу, атмосферное давление выдавливает топливо из поплавковой камеры в распылитель дросселя (диффузор).
Карбюратор «переливает». Если поплавковая камера вентилируется через дроссель, частичный вакуум, производимый забитым воздушным фильтром, прикладывается к поплавковой камере, нейтрализуя эффект. Тем не менее, снижение воздушного потока ведет к обогащению смеси.
8. Пары бензина из поплавковой камеры проходят через внутренний канал в дроссель, создавая нежелательное обогащение смеси. Это часто происходит при эксплуатации двигателя в жару. Запуск двигателя в жару затруднен, при работе двигателя на холостых оборотах и малых оборотах при малых нагрузках двигатель может внезапно увеличить обороты. В конкретных моделях карбюраторов эта проблема разрешается с помощью двойной вентиляции. Карбюратор вентилируется в атмосферу на холостых и малых оборотах двигателя.
О холостом ходе однокамерного карбюратора читайте здесь.
О переходной системе однокамерного карбюратора читайте здесь.
Об ускорительном насосе однокамерного карбюратора можно почитать здесь.
Здесьсодержится информация о главной дозирующе системе однокамерного карбюратора.
Читайте также: Система эконостатирования однокамерного карбюратора
Обогащение на мощностных режимах (однокамерный карбюратор)
Система холодного запуска (однокамерный карбюратор)
Однокамерный карбюратор: Автоматический и механический «подсос»
Однокамерный карбюратор: Страховка от перелива при полном открытии дросселя
Воздушный фильтр однокамерного карбюратора
.

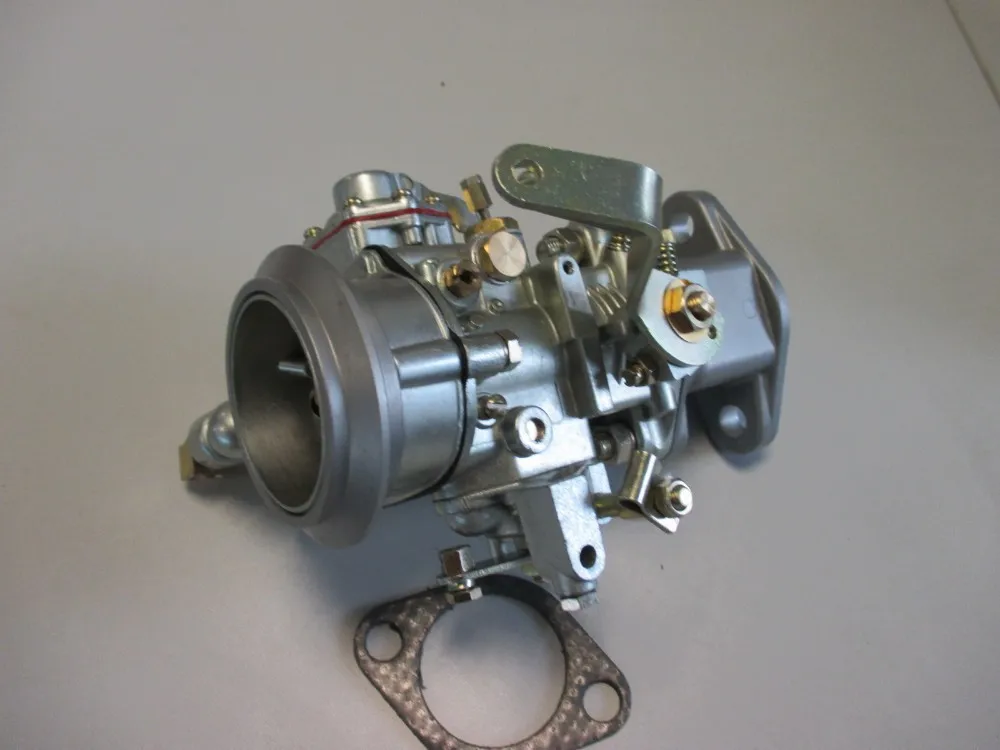

Карбюратор однокамерный, поплавкового типа в сборе STELS ARROW 100 BENELLI
