ДИАГНОСТИКА: СИСТЕМА ЗАЖИГАНИЯ ЗМЗ-406
ГОРИ ЯСНО!
ГЕННАДИЙ ЕМЕЛЬКИН
Вы наверняка знаете, что для работы двигателя необходимо обеспечить не только хорошее наполнение цилиндров смесью воздуха и топлива, но и правильно эту смесь воспламенять. Разбираясь с условиями пуска двигателя ЗМЗ-406, в предыдущих номерах журнала мы уже проверили электрические цепи бензонасоса и форсунок, измерили давление топлива, убедились в том, что оно исправно подается в цилиндры. Значит, отказ мотора запуститься, скорее всего, связан с неполадками в зажигании. Какими именно?
Чтобы контроллер подавал управляющие команды форсункам и катушкам зажигания, сам он должен получать сигналы с датчика положения коленчатого вала. В исправности этого датчика мы уже убедились, когда проверяли, срабатывает ли форсунка (фото 1). Если это так, то имеет смысл сразу оценить работоспособность высоковольтной части системы зажигания – это самое простое.
Вынув свечной наконечник одного из цилиндров, вставляем в него пробник и зажимом соединяем с болтом клапанной крышки (фото 2). Можно вместо пробника воспользоваться исправной свечой, корпус которой любым способом (например, проводом) соединили с «массой». Включаем стартер. Нет искры? Вот теперь будем проверять низковольтные цепи. К каждой катушке зажигания идут два провода. На колодке розового при включенном зажигании должен быть «плюс» 12 В (фото 3).
Если его нет (лампочка пробника не горит), проверяем предохранитель на 15 А – пятый справа (фото 4, стрелка). Если этот участок цепи исправен, а «плюс» на розовый провод все-таки не подается, то обрыв цепи нужно искать где-то ближе к ее началу – например, в замке зажигания. Нередко виновницей неприятностей оказывается установленная на машине система сигнализации, самопроизвольно разорвавшая цепь.
Ну а если напряжение на колодку розового провода поступает, а катушка зажигания не работает, то не в порядке она сама. Здесь не забудем, что каждая обслуживает только два цилиндра, так что при отказе одной из катушек другая позволяет двигателю работать на двух оставшихся цилиндрах.
Вероятность одновременного отказа катушек невелика.
Кстати, как их проверить? Разъем с розовым проводом подключим к катушке, а другой отсоединим. Если первичная обмотка цела, то при включенном зажигании на освободившемся выводе должен появиться «плюс» (фото 5). Нет? Катушка неисправна, ее придется заменить. Бывает, что первичная обмотка в порядке, а дефект – во вторичной. В этом случае высокого напряжения катушка все равно не выдает – необходима замена.
А теперь рассмотрим любопытную ситуацию: искра на свечах есть, топливо в цилиндры исправно подается, а мотор отчего-то не заводится! Это беда, в основном, начинающих «ремонтников»: если для чего-либо снимали клапанную крышку и отсоединяли от катушек провода, то почему бы при сборке не поразвлечься, перепутав их местами! Когда сигнал контроллера, адресованный катушке первого и четвертого цилиндров, приходит на катушку второго и третьего, мотор работать не может.
Случается, что катушки исправны, все провода на своих местах, а мотор не работает.
Правда, сигнал на форсунках не был проверен – возможно, это отложили «на потом»… Тогда ничего не остается, как проверить цепь управления катушками: поступают ли на них команды контроллера? Запомним: за работу первого и четвертого цилиндров отвечает первый контакт в колодке контроллера, а второго и третьего – двадцатый контакт. Сам контроллер легко доступен – он находится в салоне, под панелью приборов справа (фото 6). Но прежде чем отстыковать его разъем, не забудем отсоединить минусовую клемму аккумуляторной батареи. Теперь можно проверить цепи от катушек до контроллера. Если они исправны, логично предположить, что дефект – в самом контроллере. Такой заменяют новым или сдают в ремонт.
А теперь рассмотрим случай, когда нет ни сигналов на форсунках, ни искры на свечах, иначе говоря, первым под подозрение попадает датчик положения коленчатого вала. Как его проверить? Подключаем к контактам 1 и 2 его разъема мультиметр (фото 7), включаем режим измерения переменного напряжения, прокручиваем коленвал стартером.
Нет сигнала – виноват датчик. Есть переменное напряжение около 4,6 В – датчик жив! В чем же тогда дело?
Вполне возможно, что этот сигнал до контроллера и не доходит! Как это проверить?
Снова отключаем батарею, затем – колодку от контроллера. Теперь подключаем батарею, и можно проверять интересующую нас цепь. Прокручивая стартером коленвал, проверяем мультиметром напряжение на контактах 48 и 49 колодки. Нет напряжения – придется искать обрыв в цепи между колодкой и датчиком. Есть напряжение? Значит, неисправен сам контроллер.
Как видите, поиск причин остановки двигателя ЗМЗ-406 не сложней, чем двигателей ВАЗ. Здесь те же три элемента: работа электробензонасоса, форсунок, зажигания.
Проверка системы зажигания ГАЗель, двигатель ЗМЗ-4025 и ЗМЗ-4026
На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателями ЗМЗ-4025 и ЗМЗ-4026 установлена бесконтактная система зажигания. Перед проверкой системы зажигания двигателя установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.
Проверка исправности бесконтактной системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4025 и ЗМЗ-4026, подача аварийного питания в систему зажигания.
Затем при выключенном зажигании предварительно проверьте:
— Целость и посадку высоковольтных проводов в крышке распределителя зажигания.
— Посадку высоковольтного провода в катушке зажигания.
— Целостность проводов, идущих от распределителя к коммутатору, и их соединения.
— Посадку проводов, соединяющих коммутатор и катушку зажигания.

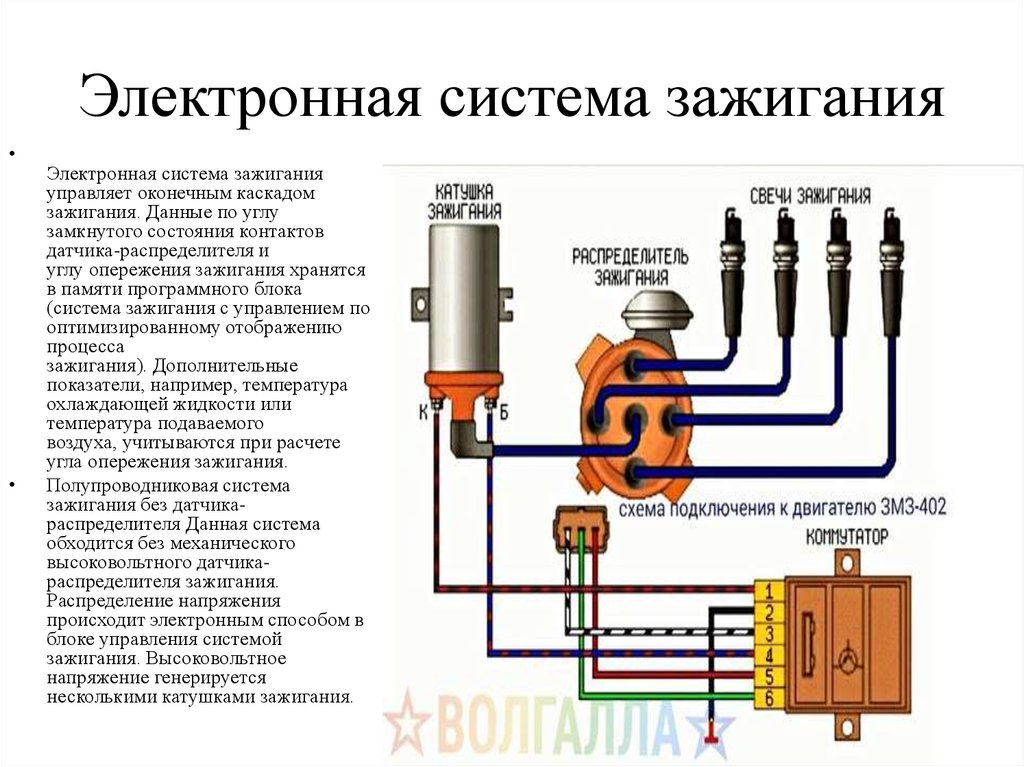

Электрическая схема бесконтактной системы зажигания с коммутатором 19.3706 на ЗМЗ-4025 и ЗМЗ-4026.
Для проверки исправности бесконтактной системы зажигания двигателей ЗМЗ-4025 и ЗМЗ-4026 выполните следующее. Включите зажигание. Проверьте, подается ли ток в систему зажигания. Присоедините один провод тестера или контрольной лампы к клемме «+Б» катушки, а другой к «массе».
Если ток в систему зажигания не подается, неисправность в замке зажигания или в проводке от замка к катушке зажигания.
Для того чтобы добраться до ближайшего автосервиса, можно подать аварийное питание в систему зажигания.
Подача аварийного питания в систему зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4025 и ЗМЗ-4026.
Для этого соедините дополнительным проводом клемму «+Б» катушки зажигания и клемму «+» аккумуляторной батареи. Провода надежно закрепите. Имейте в виду, что теперь, чтобы заглушить двигатель, вам будет необходимо отсоединить дополнительный провод от клеммы «плюс» аккумуляторной батареи.
Если при подключении к клемме «плюс» аккумуляторной батареи будет замечено сильное искрение, от данного способа придется отказаться. По всей видимости, замыкает «на массу» проводка.
Поиск неисправностей системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4025 и ЗМЗ-4026.
Если напряжение есть и составляет более 11 В (контрольная лампа горит), выньте центральный провод из гнезда в крышке распределителя зажигания. Вставьте в наконечник провода запасную свечу и прижмите ее металлической частью к «массе» автомобиля.
Обязательно используйте толстую резиновую перчатку или пассатижи с изолированными ручками.
Проверните стартером коленчатый вал двигателя. Если между электродами свечи зажигания искры нет, возможна неисправность коммутатора, датчика Холла в распределителе или катушки зажигания.
Никогда не проверяйте систему зажигания на «искру» между наконечником провода и «массой», это может привести к серьезному повреждению коммутатора. Не снимайте клеммы с аккумуляторной батареи и разъем с коммутатора при работающем двигателе.
Проверка распределителя системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4025 и ЗМЗ-4026.
Если искра между электродами свечи зажигания есть, снимите крышку распределителя. Внимательно осмотрите крышку распределителя снаружи и изнутри. Если на ней есть трещины, сколы, сильно изношены контакты внутри крышки, ее необходимо заменить. Контактный уголек должен свободно перемещаться в крышке.
Если крышка распределителя не повреждена, проверьте, не поврежден ли ротор (бегунок) распределителя.
Иногда выходит из строя помехоподавляющее сопротивление в роторе. Бывают также случаи пробоя корпуса ротора «на массу». Одновременно проверните стартером коленчатый вал двигателя.
Если ротор распределителя не вращается при проворачивании двигателя стартером, обратитесь в автосервис или отбуксируйте автомобиль в гараж для дальнейшего ремонта. Возможна поломка шестерни привода распределительного вала или привода распределителя.
Если есть сомнения в исправности ротора распределителя, замените его. Сопротивление можно временно заменить пружинкой от шариковой ручки. Еще раз, соблюдая меры предосторожности, проверьте наличие искры. Попробуйте пустить двигатель.
Проверка свечей зажигания и высоковольтных проводов системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4025 и ЗМЗ-4026.
Если двигатель не начал работать, проверьте наличие искры на свечах зажигания. Снимите высоковольтный провод с любой свечи зажигания. Вставьте в наконечник провода запасную свечу зажигания и прижмите ее металлической частью к «массе» автомобиля.
Обязательно используйте толстую резиновую перчатку либо пассатижи с изолированными ручками. Проверните стартером коленчатый вал двигателя.
Если искры нет, замените высоковольтные провода новыми. Можно предварительно попробовать установить не новые, но проверенные, с рабочей машины. Если искра есть, но двигатель не заводится, замените свечи зажигания новыми. Можно предварительно также попробовать установить не новые, но проверенные, с рабочей машины.
