Не работают поворотники и аварийка ваз 2110: Не работают поворотники и аварийка на ВАЗ-2110, что делать?

причины, диагностика и что делать. Почему не работают поворотники и аварийка, и что с этим делать? Не работает аварийка ваз 2109 причина

.
Спрашивает : Соколов Владислав.
Суть вопроса : не работают аварийка и поворотники на ВАЗ-2112, что делать?

Здравствуйте! Столкнулся с такой проблемой. Выехал с гаража всё было в норме, на перекрёстке остановила полиция и оштрафовали за нерабочие поворотники . Я в недоумении, почему, погода хорошая ничего замокнуть не должно? Начал разбираться, проверил реле и предохранители, оказались в норме.

Подскажите, у кого была такая проблема, где искать? Я так понимаю, что нет контакта, может проблема в блоке? Две недели назад поменял релюшку поворота . Блок демонтировал, контакты не подпалены, запах гари отсутствует. Что посоветуете, ехать в сервисный центр или будет проще и дешевле купить новый блок, а вдруг всё-таки причина не в нём?

Реле или предохранитель?

На схеме блок предохранителей. Стрелками указано реле и предохранители авариек и поворотников. На ВАЗ-2110 может быть другой монтажный блок.

Для начала проверьте предохранитель F16. После реле K3.

Симптомы неисправного реле

При работе на холостом ходу, сигнал поворотников на панели приборов затухает. Если это так, то реле уже неисправно.

Проводка

При включении поворотников слышны щелчки, то не мигает? Значит проводка на участке от монтажного блока до ламп поворотников.

Все лампочки перегорели сразу

Виной тому короткое замыкание в проводке. Это самый плохой вариант. Проблема может быть блуждающая, так называемая болячка. Из-за этого может произойти поломка ЭБУ или возгорание автомобиля. Необходима проверки всей проводки.

К сожалению, ещё бывают случаи, когда водителю любого автомобиля, в том числе и ВАЗ-2114, необходимо воспользоваться аварийной сигнализацией, которая должна включить в работу все лампы указателей поворота. Делается это для предупреждения остальных участников дорожного движения о возникновении аварийной ситуации с Вашим автомобилем.

В случае выхода из строя аварийной сигнализации, поиск неисправности водители обычно начинают с проверки 10-ти амперного предохранителя F2. Он находится в монтажном блоке под капотом автомобиля с левой стороны. Если предохранитель не перегорел, а контакты, куда он вставляется, не окислены, то следующим шагом будет проверка наличия напряжения на контакте Х2/5, расположенного в колодке монтажного блока. Наличие напряжения на этом контакте будет говорить о том, что произошёл обрыв красно-черного провода, идущего от контакта Х2/5 монтажного блока, к кнопке включения аварийной сигнализации.

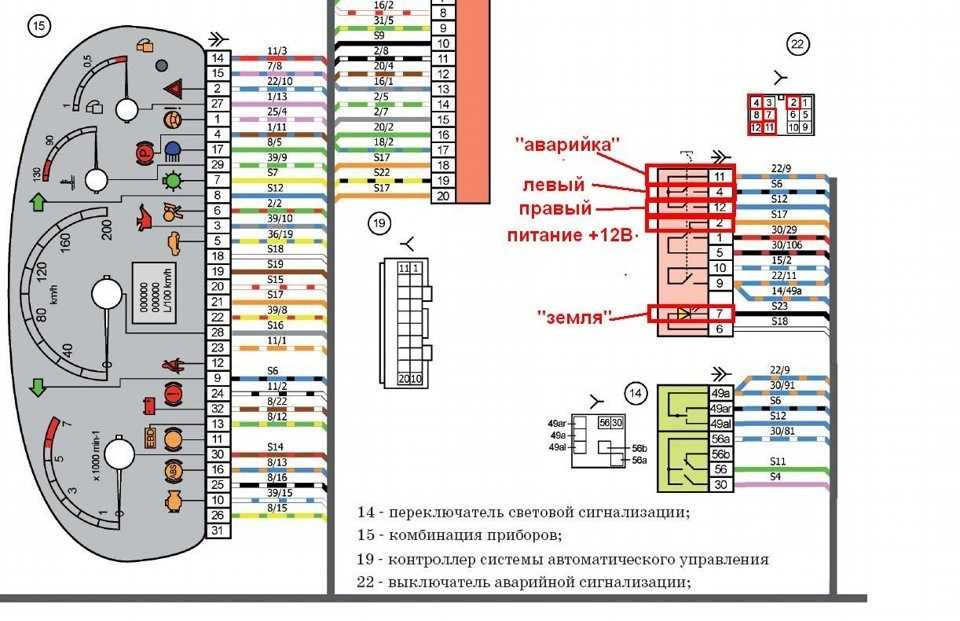

Ещё одним элементом аварийной сигнализации является кнопка её включения. Неисправность кнопки приведёт к тому, что не будут работать указатели поворотов. Если это произошло в пути и Вам необходимо добраться до дома или места ремонта работу указателей поворота можно восстановить. Для этого потребуется вынуть кнопку аварийной сигнализации из гнезда, отсоединить её от колодки и при помощи перемычки (скрепка, кусочек проволоки) замкнуть на колодке «аварийки» два контакта.

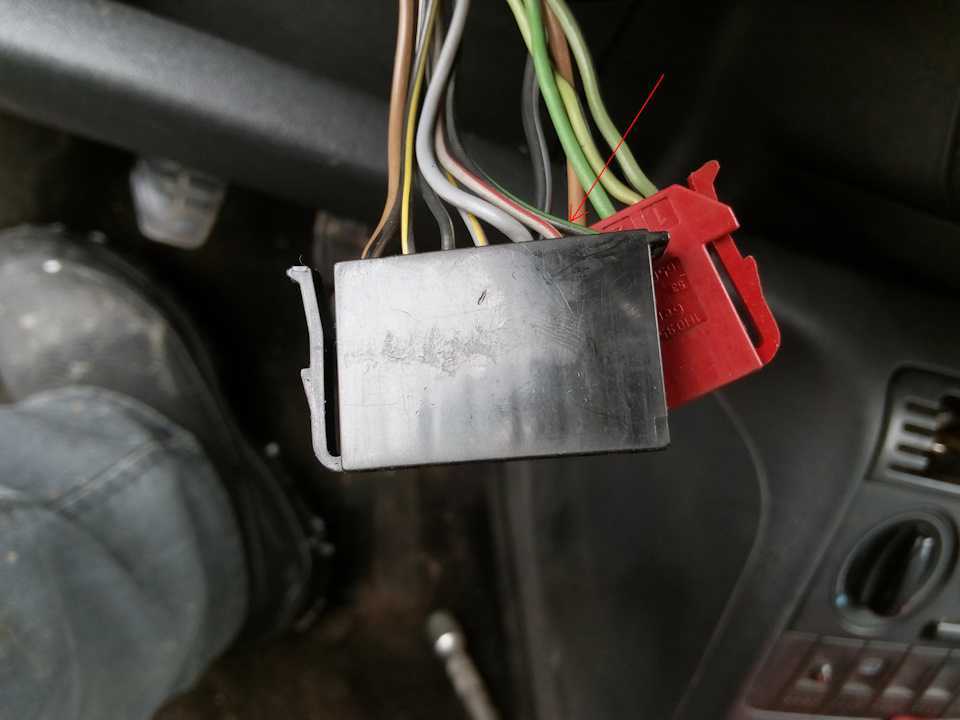

Если расположить колодку вырезом на одной грани вниз, то перемычку одним концом вставляем в гнездо среднего контакта в левом ряду, а второй конец перемычки вставляем в нижнее гнездо второго (соседнего) ряда. В этом указатели поворотов будут работать в штатном режиме. Ну а если у Вас нет желания сделать это, то сигналы поворота будете подавать рукой.

В электрическую схему аварийной сигнализации входит и реле К2. Найти его в монтажном блоке не трудно, так как на его верхней части нанесёны символы указателей поворота и аварийной сигнализации. При выходе его из строя не будет работать не только «аварийка», но и указатели поворотов, а так как Вы их включаете гораздо чаще, то неисправность этого реле будет определяться очень быстро.

Кнопка аварийной сигнализации легкового автомобиля ВАЗ-2115 включает в работу одновременно все лампы указателей поворота через одно и тоже реле К2, что и под рулевой переключатель указателей поворота. Только питание, эта электрическая схема, получает с другого предохранителя (F2, а не F16, как у указателей поворота), расположенного под капотом автомобиля в монтажном блоке.

Поэтому, в принципе, возможны два основных варианта отказа в работе аварийной сигнализации, либо она не хочет включаться только сама, а указатели поворота работают, либо обе эти электрические схемы не работают одновременно. В первом случае, искать неисправность придётся в монтажном блоке и кнопке включения аварийной сигнализации, а во втором случае придётся проверять работоспособность реле К2.

Поиск неисправности «аварийки» в монтажном блоке автомобиля ВАЗ-2115 начинают с проверки 10-ти амперного предохранителя F2. Если он перегорел, то придётся искать причину его выхода из строя, обычно это бывает короткое замыкание в электрической цепи, которую он защищает. Ставить новый предохранитель, не найдя «коротыш», смысла большого нет, так как он тоже сгорит.

Бывает и так, что предохранитель F2, оказывается целым. Тогда, при помощи контрольной лампы или тестера, необходимо проверить подаётся ли напряжение на его клеммы. Если напряжения нет, придётся проверить, подаётся ли напряжение на клемму 3 колодки Х1 монтажного блока, так как именно на неё подаётся плюс с клеммы 15 замка зажигания. При наличии напряжения на 3-ей клемме, можно сделать вывод, что обрыв электрической цепи находится на плате монтажного блока от клеммы 3 колодки Х1, до клеммы предохранителя F2.

Если предохранитель F2 цел и на его клеммах есть напряжение, тогда с передней панели снимаем кнопу аварийной сигнализации, отсоединяем колодку и на клемме 2 этой колодки проверяем напряжение, естественно при включённом зажигании. При наличии напряжения на клемме 2, виновником отказа в работе аварийной сигнализации будет её кнопка включения, которую придётся заменить. А если напряжения на клемме 2 нет, тогда нужно будет «прозвонить» провод идущий от клеммы 2 колодки аварийной сигнализации, до к клеммы 3 разъёма Х4 монтажного блока.

Не секрет, что схемы аварийной сигнализации и сигналов поворота связаны между собой, ведь первую и вторую функцию выполняют одни и те же фары. Если не работают поворотники, а аварийка выполняет свои задачи, или же оба сигнала игнорируют команды водителя, то это может привести к аварии на дороге.

Основные причины неисправности

Чем может быть вызвана неисправность? Причин несколько:

• Перегорел предохранитель. Проблема считается наиболее распространенной. Если в автомобиле установлено реле, которое переключает сигналы аварийной сигнализации и поворотников, то причина может быть в нем. Учтите, что деталь может крепиться как в основном блоке предохранителей, так и отдельно от него — здесь все зависит от модели автомобиля. Чтобы отыскать устройство, используйте схему.
• Перегорела лампочка. Это еще одна причина, почему не работают поворотники и аварийка.
• Замыкание в проводке. При подаче команды на включение, сигналы могут путаться. К примеру, водитель активирует аварийный сигнал, а срабатывают поворотные огни, или наоборот. При наличии замыкания, оптика может и вовсе не среагировать на действия автовладельца. Чтобы диагностировать поломку, нужен тестер и базовые знания электрической части.
• Поломка переключателя под рулем или кнопки. Для выявления неисправности, необходимо проверить работоспособность этих устройств.
• Обрыв электрической цепи. Эта поломка характерна для старых машин. Если провода проложены в местах, где имеются движущиеся детали, то возможно перетирание проводки. В результате, цепь разрывается.

Как проверить работу световых приборов своими руками?

Если не работают поворотники или аварийка, это еще не повод отчаиваться — все работы по диагностике можно сделать своими руками. Для начала, определите, что световые сигналы действительно нуждаются в проверке. Делается это по ряду признаков:

• Мигания поворотов нет, но лампочки горят. Такая проблема сигнализирует о выходе из строя реле, а именно его электромагнитной части. Как правило, неисправность свидетельствует о замыкании электромагнита в одной из позиций и невозможности возврата в первоначальное положение.
• Повортники работают, но слишком медленно или в ускоренном режиме. При таких признаках, причиной неисправности может быть не только реле. Как правило, проблема проявляется при неправильном выборе лампочек. При покупке осветительных устройств, важно проверить, что они соответствуют номиналу, который установлен производителем машины.
• Реакции на команду включения нет. В этой ситуации, не работают поворотники и не срабатывают индикаторы на приборной панели. Кроме того, отсутствуют щелчки, которые должны быть при работе сигналов. Причин неисправности может быть несколько, и более подробно поговорим о них ниже.

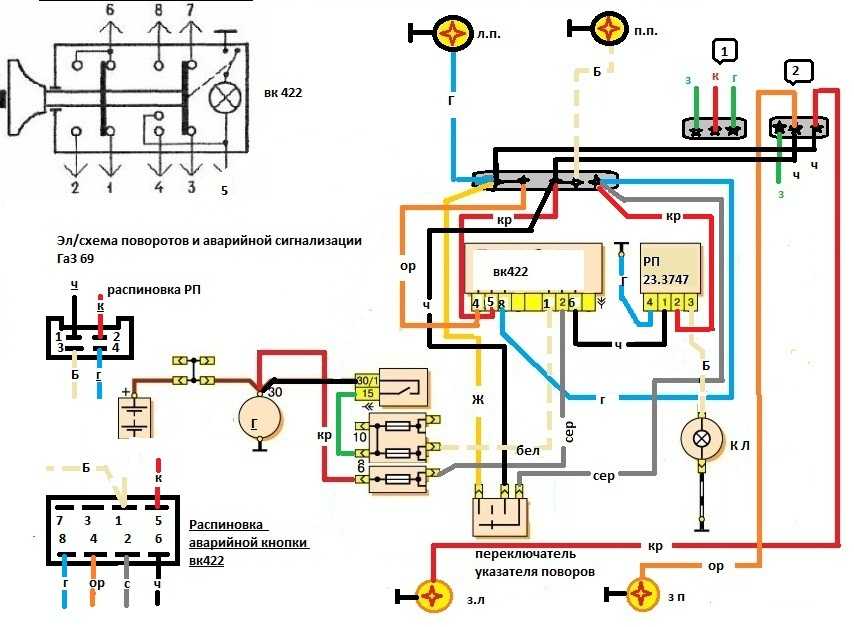

Схема подключения аварийной сигнализации и поворотов на ВАЗ (классике)

Проверка производится следующим образом:

1. Убедитесь, что индикаторы и датчики, на приборной панели машины, работают в обычном режиме. Если этого нет, проверьте предохранители на целостность.
2. В случае исправности всех приборов, нажмите на кнопку аварийки и проверьте свечение лампочек, в каждой из фар. Осмотрите передние и задние, а также боковые фонари (при их наличии на автомобиле).
3. Если аварийная сигнализация, после подачи команды, не работает, убедитесь в исправности реле, а также наличии питания на выводах. Для этого, снимите реле со своего места, после чего подключите сигнальную лампу к контактам — к «плюсу» и кузову машины (или «минусу» аккумулятора). Поворачивать ключ в замке зажигания нет необходимости. Если контрольная лампа не светится, то вероятные причины — поломка кнопки аварийной сигнализации, нарушение электрической цепи или перегорание вставки плавкой. Кроме того, неисправность может крыться в плохом контакте в местах соединений.
4. Если контрольная лампочка светится, замкните выводы реле, при помощи куска медного провода. В случае исправности остальных элементов цепи, все сигналы должны сработать. В ином случае, проблема кроется в реле.
5. Если после выполненных манипуляций, лампы не горят, то причина проблемы — в кнопке, которая включает аварийную сигнализацию. Из опыта эксплуатации известно, что такая неисправность проявляется редко — чаще проблема вызвана замыканием в цепи. К слову, именно эта неисправность может стать причиной выхода из строя реле. Чтобы избежать повторных затрат, сначала устраните замыкание, а после, меняйте вышедшую из строя деталь.

В ситуации, когда аварийная сигнализация работает, можно говорить об исправности реле и предохранительного элемента. Следовательно, внимание стоит уделить самой кнопке. Для начала, проверьте «плюсовой» вывод, как в случае с реле. Для выполнения работы, зажигание и кнопку аварийки нужно включить. Далее делайте выводы:

• Если диагностика показала, что «плюса» нет, проверьте кнопку. Достаньте ее из своего места, и убедитесь в работоспособности цепи включения. При отсутствии питания, ищите обрыв проводки, в диапазоне между кнопкой и приборной панелью.
• Если результат проверки подтверждает наличие «плюса», замкните выводы в месте монтажа (зажигание должно оставаться включенным). Теперь активируйте сигналы поворота — левый или правый. В случае нормального свечения лампочек, поменяйте управляющую кнопку. При отсутствии питания, убедитесь в наличии напряжения на реле аварийной сигнализации. В случае отсутствия «плюса», проблема, как правило, кроется на участке электрической цепи — между блоком с предохранителями и кнопкой управления.

Как отремонтировать аварийку и указатели поворотов самостоятельно?

Если в машине не работают поворотники и лампы аварийной сигнализации, не обязательно ехать на СТО — ремонт можно произвести своими руками:

• Если перегорел предохранитель, или поломалось реле — замените неисправные детали. При наличии замыкания, проверьте участки цепи, где оно могло произойти. После устранения проблемы с проводкой, поменяйте вышедшие из строя элементы.
• При выходе из строя кнопки аварийки, замените ее. Как выполнить диагностику, рассмотрено выше.
• Для проверки электрической цепи, используйте тестер. Если диагностика показала наличие поврежденных участков — замените в этих местах провода. В процессе прокладки проводки, избегайте ее близости с движущимися деталями кузова. Кроме того, усильте изоляцию, чтобы повысить надежность.

• Причина в лампочках? Тогда замените неисправные источники света. Чтобы сделать эту работу в передних и задних фарах, демонтируйте защиту, отключите питающую цепь и выкрутите лампу из посадочного гнезда. Далее, установите новый источник света. Если неисправны источники света, установленные в фарах по бокам автомобиля, снимите плафон, путем поддевания его края отверткой. После этого, отключите питающий провод и достаньте деталь.
• Если не работают поворотники, причиной может быть выход из строя подрулевого переключателя. Если этот так, разберите и проверьте устройство. Как правило, поломка объясняется низким качеством контакта или его истиранием. В последнем случае, замените переключатель, а при наличии проблем с контактами, зачистите их (это касается и кнопок).

Обязательно проверьте разъемы и штекеры, ведь проблемы с лампами поворотов и аварийной сигнализации часто связаны с низким качеством контакта. В случае окисления соединений, обработайте, их наждачной бумагой или щеткой с металлическим ворсом. Если контакты сгорели, замените их.

Видео: Реле указателей поворота ВАЗ (классика). Проверка, схема, принцип работы

Видео: Ремонт поворотников и аварийной сигнализации

Если видео не показывает, обновите страницу или

С ситуацией, когда не работают поворотники и аварийка ВАЗ 2110 или других моделях, сталкивается немалая часть владельцев ВАЗа, и часто проблема застает их врасплох. Наиболее распространенная причина, почему не работают поворотники на ВАЗ 2109, заключается в том, что вышла из строя автомобильная электрика.

Кстати, большая часть ВАЗов оснащена похожими электросхемами, которые ремонтируются одинаковым образом, поэтому советы актуальны как для модели 2109, так и для других моделей ВАЗ.

Схема включения указателей поворота и аварийной сигнализации

Причины поломки

Чтобы не допустить ситуации, когда не функционируют поворотные и аварийные огни, определите причину, почему они сломались. К самым частым факторам поломки электрики в автомобиле относят:

• разгерметизацию. Это вызывает попадание в электрику воды и грязи;
• окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть его просто: когда отключается поворотник, и вы разбираете оптику, вы увидите налет зеленого цвета. Чтобы его убрать, счистите его при помощи ветоши и попробуйте запитать контакт;
• поломку предохранителя. Чтобы не попадать в ситуацию, когда перестало функционировать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2). Далее вам потребуется просто заменить его. Помимо выхода из строя предохранителя вы можете столкнуться с проблемой замены его контактов;

Монтажный блок предохранителей ВАЗ 2109 2108 21099

• перегорание лампочки. Если отсутствие света произошло по этой причине, просто замените лампу на новую;
• поломка включателя или кнопки. Если не работают поворотники и аварийка, для починки доберитесь до переключателя, расположенного под рулем, и разберите его. Кнопку можно просто заменить;
• обрыв проводки.

Как починить

Когда не работают поворотники и аварийка, электрика в авто, чаще всего «виновато» реле, отвечающее за подачу напряжения.

Чтобы предотвратить возникновение проблемы в будущем, выполните ряд следующих действий:

• узнайте, где находится реле. Схема его размещения указывается в инструкции, прилагающейся к авто;
• постучите по реле. Часто причина кроется в банальном «залипании», и несильный удар возобновляет работу оптики;
• если меры не помогли, и у вас до сих пор не функционируют осветительные приборы, замените реле, ведь изделие недорого стоит.

Поворотники не работают на ваз 2112

Оставьте комментарий / От Юрий

Проверка исправности реле поворотов

Содержание

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности. Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу  к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации.

Если лампы не загорят, а плюс на выводе 49 есть, то возможно  есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании.

При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками.

Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону.  При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

При включении поворотов перегарает предохранитель.

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов. Для быстрого определения неисправности включите аварийную сигнализацию. Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей. Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Поворотники и аварийка в связке на ВАЗ-2112

При эксплуатации авто его владелец может сталкиваться с разными неисправностями систем, в том числе и отказом поворотников работать. Они могут либо не включаться, либо не отключаться. Причины бывают разные.

Алгоритм проверки

Водителю надо проверить

1. Все лампы.
   Если не работает одна лампа, проверяем её и подходящие к ней провода. У задних поворотников часто «хандрит» печатная лента и разъем.
2. Предохранитель F16 ил F19.
3. Реле.
4. Массу на поворотниках.
5. Подрулевой переключатель. Подрулевой переключатель проверяется прозвонкой контактов.
6. Проводку.

причин, диагностика и что делать. Инструкция по ремонту и замене указателей поворота и сигнализации своими руками

Ни для кого не секрет, что цепи сигнализации и поворотников взаимосвязаны, ведь первую и вторую функции выполняют одни и те же фары. Если поворотники не работают, а аварийка выполняет свои задачи, или оба сигнала игнорируют команды водителя, то это может привести к аварии на дороге.

Основные причины неисправности

В чем может быть причина неисправности? Причин несколько:

• Перегорел предохранитель. Проблема считается самой распространенной. Если в автомобиле установлено реле, которое переключает сигнализацию и поворотники, то причина может быть в нем. Обратите внимание, что деталь может монтироваться как в основном блоке предохранителей, так и отдельно от него — все зависит от модели автомобиля. Используйте схему, чтобы найти устройство.
• Лампочка перегорела. Это еще одна причина, по которой не работают поворотники и аварийка.
• Короткое замыкание в проводке. При подаче команды на включение сигналы могут путаться. Например, водитель включает аварийную световую сигнализацию, и включаются поворотные огни или наоборот. При наличии короткого замыкания оптика может вообще не реагировать на действия автовладельца. Для диагностики поломки нужен тестер и базовые знания по электрической части.
• Сломан переключатель или кнопка на рулевом колесе. Для выявления неисправности необходимо проверить работоспособность этих устройств.
• Обрыв цепи. Эта поломка характерна для старых автомобилей. Если провода проложены в местах, где есть движущиеся части, то возможно перетирание проводки. В результате цепочка обрывается.

Как проверить работу осветительных приборов своими руками?

Если не работают поворотники или аварийка, это не повод отчаиваться — все диагностические работы можно выполнить своими руками. Во-первых, определите, что световые сигналы действительно нуждаются в проверке. Делается это по ряду признаков:

• Мигания нет, но индикаторы горят. Такая проблема сигнализирует о выходе из строя реле, а именно его электромагнитной части. Как правило, неисправность свидетельствует о замыкании электромагнита в одном из положений и невозможности возврата в исходное положение.
• Сигналы поворота работают, но слишком медленно или с ускоренной скоростью. При таких симптомах причиной неисправности может быть не только реле. Как правило, проблема проявляется при неправильном выборе лампочек. Приобретая осветительные приборы, важно убедиться, что они соответствуют номиналу, установленному производителем машины.
• Нет реакции на команду включения. В этой ситуации не работают поворотники и не работают индикаторы на приборной панели. Кроме того, отсутствуют щелчки, которые должны быть при срабатывании сигналов. Причин неисправности может быть несколько, и о них мы более подробно поговорим ниже.

Схема подключения сигнализации и включения ВАЗ (классика)

Проверка производится следующим образом:

1. Убедитесь, что индикаторы и датчики на приборной панели автомобиля работают в штатном режиме. Если нет, проверьте предохранители на непрерывность.
2. Если все приборы исправны, нажмите аварийную кнопку и проверьте свечение лампочек в каждой из фар. Осмотрите передние и задние фонари и габаритные огни (если они есть на автомобиле).
3. Если сигнализация после подачи команды не срабатывает, убедитесь в исправности реле, а также наличии питания на клеммах. Для этого снимите реле с места, затем подключите сигнальную лампу к контактам – к «плюсу» и кузову автомобиля (или «минусу» аккумулятора). Нет необходимости поворачивать ключ в замке зажигания. Если контрольная лампа не загорается, то вероятными причинами являются поломка тревожной кнопки, обрыв в электроцепи или перегорание плавкой вставки. Кроме того, неисправность может заключаться в плохом контакте в местах соединения.
4. Если контрольная лампа горит, закоротите клеммы реле кусочком медного провода. При исправности остальных элементов схемы все сигналы должны работать. В противном случае проблема кроется в реле.
5. Если после проделанных манипуляций лампы не загораются, то причина проблемы в кнопке, включающей сигнализацию. Из опыта эксплуатации известно, что такая неисправность возникает редко – чаще проблема вызвана коротким замыканием в цепи. Кстати, именно эта неисправность может привести к выходу реле из строя. Чтобы избежать повторных затрат, сначала устраните короткое замыкание, а затем замените вышедшую из строя деталь.

В ситуации, когда сигнализация срабатывает, можно говорить об исправности реле и предохранительного элемента. Поэтому следует уделить внимание самой кнопке. Сначала проверьте плюсовую клемму, как в случае с реле. Для выполнения работы зажигание и аварийная кнопка должны быть включены. Тогда делайте выводы:

• Если диагностика показала, что «плюса» нет, проверьте кнопку. Выньте его из своего места и убедитесь, что схема включения исправна. При отсутствии питания ищите обрыв проводки в диапазоне между кнопкой и приборной панелью.
• Если результат проверки подтверждает наличие «плюса», закоротить клеммы в месте установки (зажигание должно оставаться включенным). Теперь активируйте поворотники — левый или правый. Если лампочки в норме, меняем кнопку управления. Если нет питания, проверьте, есть ли напряжение на сигнальном реле. При отсутствии «плюса» проблема обычно кроется в участке электроцепи — между блоком предохранителей и кнопкой управления.

Как самостоятельно отремонтировать аварийную сигнализацию и указатели поворота?

Если в автомобиле не работают поворотники и лампы аварийной сигнализации, то ехать на СТО не обязательно — ремонт можно сделать самостоятельно:

• Если перегорел предохранитель, или реле сломано, замените неисправные детали. Если есть короткое замыкание, проверьте участки цепи, где оно могло произойти. После устранения проблемы с проводкой меняют вышедшие из строя элементы.
• При выходе из строя кнопки аварийки заменить ее. Как проводить диагностику рассмотрено выше.
• Используйте тестер для проверки электрической цепи. Если диагностика показала наличие поврежденных участков, замените провода в этих местах. При подключении избегайте непосредственной близости к движущимся частям тела. Также усилить изоляцию для повышения надежности.

• Это лампочки? Затем замените неисправные источники света. Для выполнения этой работы в передней и задней фарах снимите защиту, отключите цепь питания и открутите лампу от посадочного места. Затем установите новый источник света. Если источники света, установленные в фарах по бокам автомобиля, неисправны, снимите крышку, поддев ее край отверткой. После этого отсоедините кабель питания и снимите деталь.
• Если не работают поворотники, причина может быть в неисправности подрулевого переключателя. Если это так, разберите и проверьте устройство. Как правило, поломка происходит из-за плохого качества контакта или истирания. В последнем случае замените переключатель, а если есть проблемы с контактами, почистите их (это касается и кнопок).

Обязательно проверьте разъемы и штекеры, ведь проблемы с лампами поворотников и аварийной сигнализации часто связаны с плохим качеством контакта. В случае окисления составов обработайте их наждачной бумагой или щеткой с металлической щетиной. Если контакты подгорели, замените их.

Видео: Реле указателей поворота ВАЗ (классика). Проверка, схема, принцип работы

Видео: Ремонт поворотников и сигнализации

Если видео не показывает, обновите страницу или

Аварийная остановка и поворотники — одни из важнейших сигнально-световых устройств в автомобиле. Они необходимы для безопасного движения по дороге и координации действий автомобилистов друг с другом. Если случилось так, что не работают поворотники и аварийка ВАЗ 2114, то продолжать управление автомобилем нельзя (до устранения поломки).

Ниже мы разберем основные причины неисправности световой сигнализации в автомобиле, а также расскажем, как их устранить.

Неисправности аварийки

Если не работает аварийка ВАЗ 2114, то поиск неисправности следует начинать с блока предохранителей. Для этого нужно проверить и при необходимости заменить на новый предохранитель F2 на 10 Ампер. Одновременно с проверкой предохранителя следует осмотреть и зачистить контакты в посадочном гнезде общего блока (в случае окисления аварийка может не сработать даже при исправном предохранителе).

Следующим этапом поиска поломки будет проверка наличия напряжения на контакте Х2/5, который находится на монтажном блоке (это делается с помощью мультиметра и при включенной аварийной кнопке).

Отсутствие питания укажет на обрыв в проводе, идущем от этого контакта к тревожной кнопке.

Если проводка окажется исправной, то следует проверить лампочку аварийки и, если она перегорела, просто заменить ее новой (новая лампочка должна подходить по мощности — устанавливать не следует более слабые или более мощные лампы). Заодно и контакты в патроне следует почистить.

Это можно сделать:

• мелкая наждачная бумага;
• керосин;
бензин очищенный
• ;
• ВД-40.

Если лампочка, провода и предохранитель оказались исправны, то следует убедиться в исправности самой кнопки. Для этого нужно включить кнопку и прозвонить ее мультиметром.

Если кнопка сломана, то ее следует заменить на новую, так как этот элемент ремонту не подлежит.

В том случае, если в дороге обнаружилась поломка тревожной кнопки, а сама аварийка срочно нужна, то можно обойтись «подручными средствами». Для этого нужно демонтировать кнопку, отсоединить ее от блока и соединить два разъема в блоке с помощью любого металлического провода, тем самым замкнув цепь сигнализации.

Еще одной причиной отказа может быть выход из строя реле К2. Узнать об этом можно по косвенным признакам – при неисправности реле не будут работать и аварийка, и поворотники. В этом случае реле следует заменить новым, аналогичным.

Не включаются поворотники

Иногда бывает и так, что не работают поворотники ваз 2114.

Это может быть выражено следующими знаками:

1. Сигналы поворота не включены.
2. Не выключаются поворотники.
3. Не мигают указатели поворота.
4. Поворотники горят с минимальной яркостью.

В первом случае причин может быть несколько (они почти такие же как и в случае проблем с аварийкой):

• перегорел предохранитель;
• кнопки питания сломаны;
• контакты окислены;
• произошел обрыв проводки;
• реле вышло из строя;
• перегоревшие лампочки.

Проверку электросистемы поворотников в этих ситуациях, а также устранение обнаруженных неполадок следует проводить аналогично ремонту аварийки (как описано выше).

Если поворотники наоборот не выключаются, то причина может быть только одна — сгорели переключатели. Их следует заменить новыми той же модели.

Иногда указатели поворота могут включаться, но они горят постоянным светом, а не мигают. Причиной этого является некорректная работа реле (иногда это происходит, когда вместо оригинального реле устанавливается устройство, предназначенное для других автомобилей). Для устранения причины достаточно заменить реле на новое.

Если поворотники горят, но не мигают, можно попробовать легонько постучать по корпусу реле — иногда это может помочь, но эффект обычно кратковременный.

В ситуации, когда поворотники очень слабые, следует проверить мощность установленных в них ламп. Если лампы подходят, то нужно почистить массовый контакт, подключенный к поворотникам. Это можно сделать мелкой наждачной бумагой или керосином.

Полезное видео

Дополнительную интересную информацию вы можете получить из видео ниже:

Кнопка автосигнализации ВАЗ-2115 включает одновременно все лампы указателей поворота через то же реле К2, что и под подрулевым переключателем указателей поворота. Только питание эта электрическая цепь получает от другого предохранителя (F2, а не F16, как в указателях поворотов), расположенного под капотом автомобиля в монтажном блоке.

Поэтому в принципе возможно два основных варианта отказа в работе сигнализации, либо она не хочет включаться только сама, а указатели поворотов работают, либо обе эти электрические цепи не работают в то же время. В первом случае придется искать неисправность в монтажном блоке и тревожной кнопке, а во втором — проверить работоспособность реле К2.

Устранение неисправности «аварийки» в монтажном блоке автомобиля ВАЗ-2115 начинают с проверки 10-амперного предохранителя F2. Если он сгорел, то надо искать причину его выхода из строя, обычно это короткое замыкание в электрической цепи, которую он защищает. Ставить новый предохранитель, не найдя «коротышку», особого смысла нет, так как он тоже сгорит.

Бывает и так, что предохранитель F2 оказывается целым. Затем с помощью контрольной лампы или тестера необходимо проверить, поступает ли напряжение на ее выводы. Если напряжения нет, то придется проверить, поступает ли напряжение на вывод 3 колодки Х1 монтажного блока, так как именно на него подается плюс с вывода 15 замка зажигания. По наличию напряжения на 3 выводе можно сделать вывод об обрыве цепи на плате монтажного блока от вывода 3 блока Х1 до вывода предохранителя F2.

Если предохранитель F2 цел и на его клеммах есть напряжение, то снять кнопку аварийной сигнализации с передней панели, отключить колодку и проверить напряжение на клемме 2 этой колодки, естественно при включенном зажигании. При наличии напряжения на выводе 2 виновником выхода из строя сигнализации будет ее кнопка включения, которую придется заменить. А если на выводе 2 напряжения нет, то нужно будет «прозвонить» провод, идущий от вывода 2 блока сигнализации на вывод 3 разъема Х4 монтажного блока.

Поворотники являются неотъемлемой частью оптики любого современного автомобиля. Их цель — предупредить других участников дорожного движения о том, что водитель планирует совершить маневр. По каким причинам не работает аварийка, как проверить работоспособность оптических элементов и как их отремонтировать. Мы обсудим это ниже.

[Скрыть]

Причины выхода из строя поворотников и аварийки

Самодиагностика световых приборов автомобиля

Существует несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

1. Углы не мигают, но светятся. Такая неисправность свидетельствует о выходе из строя реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего не может вернуться в исходное состояние.
2. Поворотники мигают очень быстро или очень медленно. В этом случае проблема может заключаться не только в реле. В некоторых случаях такого рода неисправности возникают при использовании водителем неподходящих источников освещения. Так что при покупке новых ламп нужно убедиться, что они соответствуют номиналу, установленному производителем автомобиля.
3. Оптика вообще не работает. То есть лампочки поворотников не моргают, соответствующие индикаторы на приборке тоже не горят. Кроме того, отсутствуют характерные щелчки, появляющиеся при включении поворотников. При таких симптомах причин проблемы может быть много, подробнее об их диагностике мы расскажем ниже (автор видео — канал Стальной Конь).

Что касается диагностики, то она проводится в несколько этапов:

1. В первую очередь нужно убедиться, что на приборке работают все датчики и индикаторы. Если они не функционируют, то необходимо провести диагностику предохранительных устройств.
2. Если все приборы работают в штатном режиме, то нужно включить кнопку световой сигнализации и продиагностировать все источники света в фарах. То есть проверьте передние, задние и боковые (если есть) фары.
3. В том случае, если при включении сигнал не работает, то нужно проверить работу реле, а также проверить питание на клеммах. Для этого демонтируйте реле с посадочного места, а затем с помощью контрольной лампы подключите один его контакт к месту установки (к плюсу), а другой к кузову автомобиля или аккумулятору. В этом случае зажигание включать не нужно. Если нет питания, то, скорее всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке аварийной кнопки или повреждении электроцепи. Также суть проблемы может заключаться в плохом контакте в соединительных штекерах.
4. В том случае, если на контактах есть плюс, то попробуйте замкнуть два релейных выхода с помощью медной проводки. Если все электрические цепи, а также разъемы подключения исправны, то должны загореться все указатели поворота. В этом случае неисправность нужно искать в реле.
5. Если лампочки не загорелись после проделанных вами действий, то скорее всего причина неисправности кроется в кнопке управления аварийкой. Однако на практике это случается довольно редко, часто в цепи происходит короткое замыкание. Кстати, именно короткое замыкание может привести к поломке реле, поэтому перед заменой вышедшего из строя элемента нужно устранить короткое замыкание.
6. В том случае, если аварийка функционирует, это говорит о том, что предохранительные устройства и реле работают, соответственно нужно приступить к диагностике самой кнопки. В первую очередь нужно провести диагностику положительного вывода, как и в случае проверки реле, при этом зажигание, а также аварийная кнопка должны быть активированы. Если диагностика показала, что плюса нет, значит, нужно более детально проверить саму кнопку. Снимите его с места и проверьте цепь подключения. Если нет питания, то нужно искать обрыв проводки от приборки до самой кнопки.
   Если питание есть, то необходимо будет закоротить клеммы в месте установки, при этом зажигание не выключится, после чего необходимо активировать указатели поворота (с любой стороны). При включении источников света кнопку управления необходимо заменить, а если нет питания, то нужно проверить питание в аварийном реле. При отсутствии питания проблема скорее всего в обрыве в цепи подключения от управляющего ключа к блоку с предохранительными устройствами.

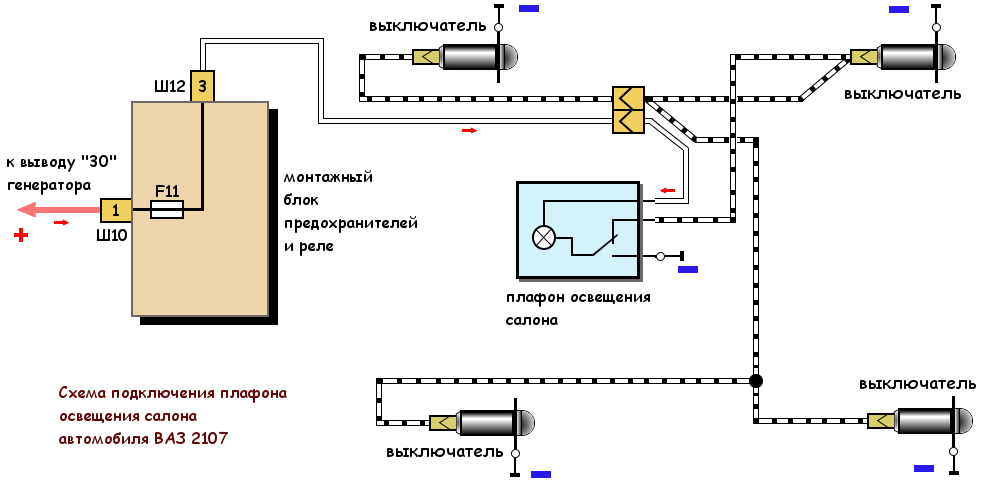

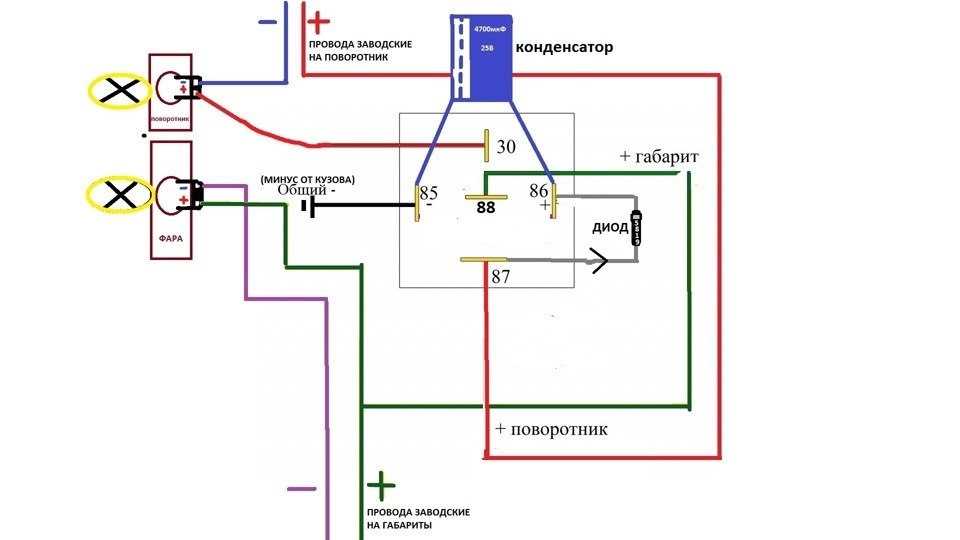

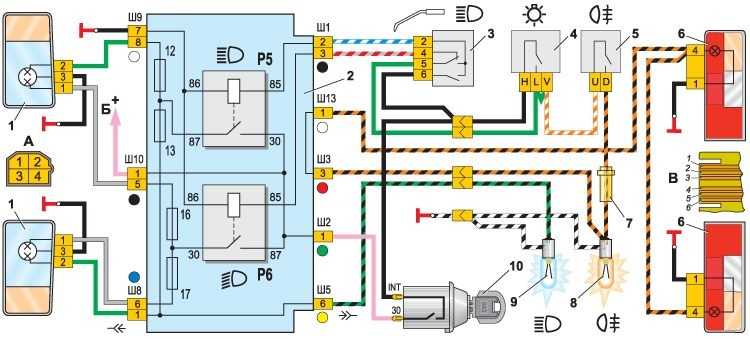

Фотогалерея «Схемы аварий и поворотников на ВАЗ 2110 и 2109»

Ремонт поворотников и сигнализации своими руками

Если отсутствуют повороты, а также аварийка, то можно попробовать решить эту проблему своими силами своими руками:

1. В случае поломки предохранительного элемента и реле неисправные детали подлежат замене. Если причина кроется в коротком замыкании, то перед заменой необходимо проверить все электрические цепи, в которых оно могло возникнуть. Только после устранения причины короткого замыкания и скачков напряжения приборы необходимо менять.
2. Если он вышел из строя, то его просто нужно поменять. Мы уже обсуждали, как диагностировать эту часть.
3. Что касается диагностики электрических цепей, то она проводится с помощью тестера. При выявлении поврежденных участков провода подлежат замене. При их прокладке следите за тем, чтобы проводка не соприкасалась с подвижными частями кузова. Также рекомендуется дополнительно изолировать новые провода для повышения надежности изоляции.
4. Если причина кроется в лампочках, то все перегоревшие источники света подлежат замене. В передних и задних фарах меняют лампы, сняв защиту с фар, отсоединив силовую цепь от лампы, а также открутив источник света от посадочного места и заменив его новым. Если лампы в габаритных фарах не работают, то, как правило, для демонтажа источников света, саму крышку нужно поддеть отверткой, после чего отсоединить кабель питания и снять прибор.
5. Если причина кроется в подрулевом переключателе, то этот прибор необходимо разобрать и проверить. Как правило, поломка переключателя происходит из-за плохого контакта или стирания. В этом случае вышедший из строя коммутатор заменяется новым. Что касается контактов (неважно где — на разъемах или кнопках), то их желательно почистить.
6. Также следует проверить все штекеры и разъемы, ведь вполне возможно, что проблема кроется в плохом контакте на них. Закисшие контакты можно очистить железной щеткой или наждачной бумагой. Если контакты подгорели, то их нужно будет поменять.

на заметку начинающему автомобилисту

Снятие низкого щитка приборов на автомобиле ВАЗ 2109 производится с целью его замены или выполнения различных ремонтов, при которых его наличие будет мешать работе. Для демонтажа подготовьте стандартный набор инструментов, снимите руль и можно приступать.

Порядок работы следующий:

• В первую очередь снимаем декоративные ручки управления отопителем салона и переключатель режимов работы электродвигателя отопителя.

• Далее необходимо открутить винты крепления декоративной накладки консоли. Винты расположены по бокам. После этого слегка потяните накладку на себя, насколько позволяет внутренняя проводка.

• Теперь отсоединяем все пакеты с проводами от подкладки. Их следует разметить в первую очередь, чтобы не перепутать при последующей сборке. Сюда входят — выключатель наружного света, противотуманные фары, сигнализация, обогрев заднего стекла.

• Сразу отключаем провода питания прикуривателя и его подсветки.

• Далее откручиваем винты крепления панели управления обогревом салона, их всего четыре винта.
• Ослабьте винты крепления козырька комбинации приборов.

• Сняв козырек, сжимаем пружинные фиксаторы и снимаем саму комбинацию приборов с панели.

• Теперь откручиваем гайку привода спидометра и отсоединяем трос.

• Сразу снимаем со штуцера шланг экономайзера, снимаем колодку с питающими проводами (белый и красный) и отсоединяем тросик сброса суточного пробега спидометра. Отложите комбинацию в сторону, чтобы она не мешала.

• Далее снимаем пластиковые ручки включения и регулировки яркости подсветки комбинации и гидрокорректора фар. После этого торцевым ключом откручиваем гайки крепления регуляторов к корпусу панели и, сняв гайки, вдавливаем их внутрь.

• Перейдем к замку зажигания. Отсоедините сумку с проводами питания, затем вставьте ключ в замок и поверните его в нулевое положение, чтобы освободилась защелка замка руля.
• Снимите трубу рулевой колонки вместе с замком.

• Слегка потяните на себя шток привода воздушной заслонки и снимите декоративную ручку. Затем откручиваем два винта и снимаем упорную направляющую.

• И на завершающем этапе осталось открутить все винты крепления панели к кузову. А именно — два боковых, нижний, винт, расположенный в бардачке, откручиваем винты крепления консоли внизу.
• Снимите панель.

На этом ремонтные работы завершены. Установите в обратном порядке.

На ВАЗ 2109 схема подключения панели приборов состоит из трех групп штекеров в моделях с высокой торпедой выпущенных после 1996 и два в старых машинах. Все приборы собраны в комбинацию и размещены со стороны водителя, справа от руля. Во время вождения достаточно одного взгляда, чтобы оценить техническое состояние автомобиля.

Схема подключения приборов на панели

На ВАЗ 2109 электрические цепи размещены печатным монтажом на плате, которая закреплена пружинами с защелками на задней стенке корпуса панели. Три группы вилок можно разделить на:

• освещение, размеры;
• характеристики узлов.

Условная нумерация гнезд отличается от стандартной. Верхняя заглушка имеет номер 1, затем нумерация продолжается вниз с правой стороны, цифры продолжаются с верхней левой стороны. Терминалы БСК имеют горизонтальное расположение и нумерацию слева направо, 2-5 верхний ряд, 6-9 нижний.

В приборных схемах с европейским вариантом торпедо и высоким, разъемные колодки расположены горизонтально. Если смотреть из багажника, то вверху БСК, справа 13 розеток освещения, слева индикаторы работы узлов.

Бортовая система управления

БСК создавалась на автомобилях с высокой модификацией торпеды и евро версии. Помогает во время движения контролировать состояние тормозных колодок и уровень жидкости в узлах. На панель выведены датчики уровня:

• тормозная жидкость;
масла
• ;
охлаждающая жидкость
• ;
• стирка.

В дополнение к этому реле контроля рабочего состояния ламп и датчик, показывающий степень износа накладок на тормозных колодках. В обычном состоянии индикаторы не светятся и не привлекают внимания.

Все лампочки БСК загораются в момент включения зажигания на несколько секунд и гаснут. Во время движения они начинают светиться, когда управляемый элемент приближается к критическому уровню, а точнее минимуму для нормальной работы того или иного узла. Меры необходимо принимать немедленно, так как места над головой для лампы сигнальной панели приборов не предусмотрено.

Бортовая система мониторинга значительно упрощает обслуживание автомобиля, особенно на дальних маршрутах, и предупреждает о критической ситуации. Но это не отменяет необходимости проверки уровня масла и тормозной жидкости перед выездом из гаража, регулярного обслуживания тормозов и замены колодок до их износа.

Основные индикаторы

ВАЗ 2109 имеет приборную панель, электрическую схему на плате, имеет выходные штекерные разъемы разного цвета. К красному подключены датчики, которые являются наиболее важными для безопасного движения и нормальной работы автомобиля. Это такие индикаторы, как:

• уровень топлива в баке;
• состояние стояночного тормоза;
• положение воздушной заслонки карбюратора;
• Аварийное давление в системе;
• уровень заряда батареи;
• впрыск топлива;
• тахометр.

Эта группа разъемов подключается к правому указателю поворота и резисторам. У более старых моделей до 1995 года, ВАЗ 2109, электрическая схема не имеет разъемов БСК, поэтому распределение ламп несколько иное и включает в себя некоторые лампы аварийного и контрольного освещения, уровня тормозной жидкости и сигнализации.

Осветительная арматура и габариты

Белый разъем выходных штекеров в основном подключается к датчикам, сигнализирующим о работе осветительных приборов, это лампы:

• наружное освещение;
• противотуманные фары;
• размеры;
• аварийное освещение;
• дальний свет;
• указатели поворота;
• остановок;
• фары дальнего света на задней скорости;
• обогрев заднего стекла.

В эту группу гнезд входит также подключение индикаторов ремней безопасности и регулировки токсичности впрыска, индикаторов включения поворотов налево в момент начала движения.

Различия плат разных моделей

Фото Платы с низкой и высокой торпедами отличаются расположением гнезд, ориентированных вертикально и горизонтально. Автомобили выпуска до и после 1996 года ВАЗ 2109 электрическая схема приборов существенно не отличается, вне зависимости от модели. Они идентичны модификациям ВАЗ 2108 и ВАЗ 21099. На более ранних платах лампы стояночного тормоза и вольтметра ставились отдельно.

Скорость движения

Спидометр, спидометр, один из важнейших индикаторов. Помимо скорости движения, он также показывает пройденное расстояние. На моделях до 1995 года это в основном только общий пробег. Более поздние модели имеют счетчик суточного пробега и кнопку, которая позволяет его сбросить.

При неисправности спидометра проверьте крепления и состояние гибкого вала. Обратите внимание на изгибы, радиус которых должен быть более 10 мм. Замените трос привода, если это не поможет, то необходимо установить новый спидометр. Цена услуг в салоне по данному ремонту небольшая, поэтому лучше сразу обращаться к специалистам.

Ремонт электрической цепи

На ВАЗ 2109 схема питания построена на общих принципах соединения. Плюс идет от аккумулятора на все устройства. Минус по каждому суммируется отдельно, от узла, о работе которого сигнализирует конкретная лампочка. Большинство поломок можно устранить своими руками.

Любое видео подскажет, что при выходе из строя нескольких индикаторов следует начать с проверки исправности предохранителей. Открыв капот, вы увидите под ним справа черный ящик со схемой расположения каждого конкретного прерывателя. Выберите правильный предохранитель и замените его.

Перед началом ремонта помните, что инструкция по работе с электрическими схемами, независимо от напряжения и силы тока, требует отключения питания и разрядки имеющихся конденсаторов. Не стоит рисковать своим здоровьем. Более того, можно случайно замкнуть контакты и сжечь полностью всю плату.

При выходе из строя контрольных ламп проверить крепление в патронах, очистить и подтянуть контакты, которые со временем окисляются, заменить лампы. Используйте тестер, чтобы убедиться в отсутствии обрыва провода.

Чаще всего возникают сбои в работе показаний уровня топлива. Следует проверить настройку поплавка, который может сбить и обмотку резистора, отвечающую за отклонение стрелки. Для этого нужно демонтировать датчик, прозвонить цепь, убедившись в ее исправности и целостности. Затем отрегулируйте ограничитель. Все это делается после проверки исправности предохранителей.

Если стрелка указателя уровня топлива все время скачками меняет свое положение, то ослаб контакт токоприемника и резистора. В этом случае лучше всего заменить сам датчик, так как исправление этого отклонения не будет эффективным.

Панель приборов на моделях ВАЗ 2109 оснащена множеством значков и индикаторов, которые отображают состояние различных систем автомобиля. Но не всегда владельцы «девяток» знают, как расшифровываются все эти индикаторы и какие функции они выполняют. В этом материале мы расскажем вам все, что необходимо знать автовладельцу 2109 о приборной панели своего автомобиля.

Комбинация приборов

Сегодня автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, неважно, карбюраторные они или инжекторные, оснащаются тремя типами электронных «приборов». Это может быть низкая панель, высокая или европанель. Рассмотрим описание каждого вида отдельно.

Панель «Низкая»

Начнем с низкой опции. Подробная расшифровка схемы приведена в таблице.

Значок	Назначение
32	Указывает, какой . Индикатор перестает работать после поворота руля.
33	Лампа света, включающаяся при включении ближнего света.
34	Загорается при включении ПТФ — противотуманных фар.
35	Лампа включения дальнего света фар.
36	Оповещает водителя о работе обогрева заднего стекла.
37
38	Спидометр.
39
40	Датчик, оповещающий водителя о температуре антифриза в системе охлаждения.
41	Датчик, определяющий уровень напряжения в бортовой сети автомобиля.
42
43	контрольная лампа.
44	Диод загорается, если состояние тормозной системы аварийное.
45	Значок включения подсоса или воздушной заслонки карбюратора.
46	Включите стояночный тормоз.
47	Этот пункт появляется при низком заряде батареи авто.
48	Счетчик общего пробега автомобиля.
49	Эконометр, стрелка на котором поднимается при нажатии на педаль газа.
50	Черта, за которую выходить не рекомендуется — лампочка начинает гореть при критически низком уровне бензина.
51	.

«Высокая» панель

Ниже представлена ​​панель приборов ВАЗ 2109 высокого типа с электронной подсветкой. Актуально как для инжекторов, так и для карбюраторов. Расшифровку схемы и комбинации вы найдете по инструкции ниже.

Значок	Обозначение
42	Спидометр, показывающий скорость автомобиля.
43	Одометр, регистрирующий пробег автомобиля.
44
45	Предупреждающий сигнал автомобилисту о необходимости остановиться и устранить неисправность.
46	Контрольная лампа.
47	Предупреждающий сигнал автомобилисту о необходимости остановиться и устранить неисправность.
48	Лампа сигнализатора для водителя о неисправности в работе сигнальных огней.
49	Датчик, оповещающий водителя об отсутствии антифриза в системе охлаждения.
50	Индикатор, указывающий на износ тормозных колодок передних колес.
51	Лампа загорается, чтобы предупредить автомобилиста о нехватке жидкости в бачке омывателя ветрового и заднего стекла.
52	Индикатор отсутствия давления моторной жидкости в картере.
53	Регулятор измеряет уровень температуры антифриза в системе охлаждения и выводит эти данные на светящуюся электронную панель.
54	Этот значок на высокой комбинации щита представляет собой тахометр, показывающий уровень оборотов двигателя автомобиля.
55	Дополнительная розетка.
56	Кнопка, предназначенная для обнуления суточного пробега.
57	Лампа, загорающаяся при включении фар автомобиля.
58	Датчик суточного пробега.
59	диодная лампа, которая включается при включении габаритных огней.
60	Датчик, предупреждающий водителя об открытой двери.
61	Сигнальная лампа для водителя о том, что он едет не пристегнутым ремнем безопасности.
62	Диод индикации включения левого поворотника.
63	Этот элемент светящейся комбинации электронной панели показывает уровень заряда в системе.
64	Диод индикации включения правого поворотника.
65	Лампа включается при недостаточном давлении моторной жидкости в системе.
66	Диод включается, если уровень топлива в баке критический.
67	Лампа включения воздушной заслонки встречается только в карбюраторных автомобилях.
68	Этот элемент активируется при необходимости диагностики мотора авто.
69	Лампа ручного тормоза.

Европанель

Теперь перейдем к рассмотрению комбинации с подсветкой. Сразу стоит отметить, что описание компонентов ниже почти такое же, как у электронной панели низкого типа.

Значок	Назначение
42	Указывает, какой сигнал поворота включен. Индикатор перестает работать после поворота руля в нужном направлении.
43	Лампа света европанели срабатывает при включении габаритных огней.
44	Загорается при включении задних ПТФ — противотуманных фар.
45	Лампа включения дальнего света фар.
46	Этот элемент цепи оповещает автомобилиста о.
47	Предупреждающий сигнал автомобилисту о необходимости остановиться и устранить неисправность.
48	Спидометр, отображающий скорость автомобиля во время движения.
49	Счетчик, регистрирующий суточный пробег автомобиля.
50	Этот компонент схемы предназначен для оповещения автомобилиста об уровне температуры антифриза в системе охлаждения.
51	Датчик цепи, определяющий уровень напряжения в бортовой сети автомобиля.
52	Значок, загорающийся при слишком низком давлении моторной жидкости в системе.
53	Лампа включения сигнализации.
54	Диод загорается, если состояние тормозной системы аварийное и необходимо уделить внимание ее диагностике.
55	Значок включения подсоса карбюраторного двигателя.
56	Включите стояночный тормоз.
57	Этот элемент на схеме загорается при слишком низком заряде автомобильного аккумулятора. Во избежание проблем с запуском двигателя аккумулятор лучше подзарядить.
58	Счетчик общего пробега автомобиля в километрах.
59	Эконометр, стрелка на котором поднимается при нажатии на педаль газа. Эконометр позволяет немного сэкономить топливо автомобиля.
60	Линия на диаграмме, за которую не рекомендуется выходить. Диодная лампа срабатывает при критически низком уровне бензина в баке. Чтобы не останавливаться в дороге, следует добавить топлива.
61	Датчик измерения уровня топлива в баке.

Возможные неисправности

Какие неисправности характерны для приборных панелей автомобилей ВАЗ? Ознакомьтесь с основным списком после просмотра видео о подключении щитка от ВАЗ 2110 к «девятке» (автор видео Garage B.F.S).

1. Спидометр не работает. Причин тому может быть несколько – обрыв кабеля, неправильная его установка или износ розетки. Попробуйте отсоединить кабель и снова подключить.
2. Не фиксируется пробег автомобиля. Обычно эта проблема решается заменой устройства.
3. Не горит тот или иной индикатор. Возможно, вышел из строя сам датчик или перегорела лампочка.
4. Не работает подсветка панели приборов. Обычно это происходит из-за перегоревших лампочек или плохих контактов. Также проблемы могут быть в электрической цепи, но такое случается редко.
5. Датчик уровня охлаждающей жидкости или масла дает неверную информацию. Например, водителя предупреждают об отсутствии уровня моторной жидкости или закипании хладагента в расширительном бачке, но на самом деле с этими параметрами все в норме. Проблема обычно решается заменой датчиков.

Инструкция по установке и ремонту

Если вы столкнулись с проблемой выхода из строя приборной панели автомобиля ВАЗ 2109, то лучшим вариантом будет замена щитка своими руками. Для правильной замены вам понадобится инструкция по демонтажу и установке щитка, которая приведена ниже. Для выполнения этих действий вам понадобятся только отвертки – плоская и крестовая. Инструкция дана на примере низкого щитка, но в целом она идентична для других вариантов панелей приборов. H Не забудьте отключить аккумулятор!

1. В первую очередь необходимо обесточить систему, для этого отсоединить клеммы от аккумулятора.
2. С помощью крестообразной отвертки открутите пластиковую накладку вокруг руля. Можно не удалять, но желательно это сделать для большего удобства.
3. Также можно отсоединить подрулевые переключатели — это просто отсоединит жгут проводов.
4. Крестовой отверткой откручиваем два маленьких винта крепления козырька приборной панели, демонтируем этот элемент.
5. После этих действий можно сжать пружины и снять электронный щиток с центральной консоли.
6. Следующий шаг — отключение. При демонтаже необходимо быть максимально осторожным, чтобы не повредить кабель, особенно если он старый. В противном случае его необходимо будет заменить.
7. Далее отключите белый выход и снимите шланг эконометра.
8. Затем следует отсоединить от спидометра трос обнуления суточного пробега автомобиля.
9. Завершающим этапом будет отсоединение красного разъема и демонтаж самого щита. Заменяется и устанавливается новая панель, после чего дальнейшая сборка осуществляется в обратном порядке.

Как видите, процедура не особо сложная — достаточно все сделать по инструкции и проблем в дальнейшей эксплуатации устройства не возникнет.

Видео «Как демонтировать панель приборов на ВАЗ 2109своими руками »

Узнайте, как производится замена панелей приборов на «девятках» в видео ниже (автор ролика Сделай Сэм! Плюс интересное!).

ВАЗ девятого семейства, устанавливаемые на автомобили, изготовлена ​​из высокотехнологичного энергопоглощающего пластика толщиной 3 мм.Стоит отметить, что на данный момент существует несколько ВАЗовских «торпед». После середины 90-х на конвейере выпускалась «девятка», на которой Установлена ​​панель приборов ВАЗ-2109. До сих пор она была низкой. Как ни странно, последняя панель издавала гораздо меньше шума, чем та, что была установлена ​​после нее. Но сегодня не об этом. В этой статье мы расскажем, как тюнинговать ВАЗ-2109приборная панель и как она разбирается.

Доработка подсветки

Лучшим вариантом тюнинга данного элемента салона будет доработка информационных шкал приборов, а именно замена штатной подсветки на диодную. Владельцам более новых ВАЗов повезло — у них свет расположен с внутренней стороны панели. Старые «девятки» имели подсветку снаружи, что создавало некий эффект аскетизма. И выглядела она не очень спортивно. Вполне возможно изменить его расположение с внешнего на внутреннее. Для этого вам понадобится светопропускающая накладка, провода и изолента.

Как дорабатывается подсветка панели приборов ВАЗ-2109? Для начала нам потребуется снять розетку с автомобиля, предварительно обесточив бортовую сеть автомобиля и размотав крепления накладок. Об этом мы подробно поговорим в разделе «Как снять панель приборов ВАЗ-2109 низкая и высокая». Для того чтобы свет от диодов падал на облицовку изнутри, необходимо сделать на ее поверхности несколько надрезов. Это можно сделать паяльником или раскаленным ножом.

Работа со светодиодными деталями

После проделывания отверстий можно приступить к самой подсветке. У нас он будет располагаться как на иномарках, то есть изнутри. В специализированных сервисах такая услуга стоит несколько тысяч рублей, поэтому в целях экономии сделаем ее сами.

Как мы уже отмечали ранее, наша подсветка будет сделана на основе обычной светодиодной ленты. Разрезаем его на несколько одинаковых кусочков. В итоге у нас должно получиться несколько дорожек по 3 диода на каждой. Для равномерного освещения делаем рефлектор из фольги. Для тахометра и спидометра нам понадобится 3 отрезка изоленты. Для остальных элементов (шкала уровня топлива, температуры охлаждающей жидкости и т.д.) достаточно одной штуки.

примечание

Стандартный подвес выбрасывать не спешим, так как он будет подсвечивать стрелки на шкалах приборов. Но его также можно модернизировать. Для этого приклейте на место светильников светодиодную ленту. Многие автолюбители отмечают его очень яркое свечение, поэтому клеим на диоды дополнительно тонировочную пленку. Если такового нет, можно использовать черный маркер — результат будет тот же. При этом штатный светофильтр остается на месте, а оттенок подсветки будет мягким и однородным с бело-голубым цветом.

Что делать дальше?

Далее готовую подсветку необходимо подключить к контакту штатной пластины лампы подсветки. Не забываем про полярность — ее определяем заранее. По желанию можно купить специальный драйвер для питания светодиодов. С его помощью вы немного стабилизируете подачу напряжения.

О стрелках

На данном этапе наш ВАЗ-2109 практически доработан. Осталось только проверить работу светодиодов и подать постоянное напряжение 12 В. Что касается стрелок, то их нужно перекалибровать, но лучше заменить их специальными, которые подсвечиваются отдельной лампой расположен рядом с осью. В качестве альтернативы устанавливаются штатные детали от панели «десятки», которая также подсвечивается изнутри.

Разбираем панель приборов ВАЗ-2109 (низкая панель)

По инструкции, чтобы полностью разобрать розетку, нужно проделать массу манипуляций. При этом работа выполняется в определенном порядке. Сначала демонтируются 3 ручки управления отопителем, затем устройство включения вентилятора и винты крепления обшивки центральной консоли. Далее от выключателя задних ПТФ отсоединяется колодка с проводами, один шнур выключателя «аварийки» и два от обогрева заднего стекла. После этого снимается блок с выключателем наружного освещения и подсветкой прикуривателя.

Далее откручиваются 4 винта крепления панели управления отопителем и 2 болта от козырька приборной панели. Затем корпус комбинации приборов сжимается и снимается с панели. Белый блок с комбинации приборов и шланг штуцера экономометра снимаются, а затем снимаются. Трос сброса пробега отсоединен от спидометра. После этого красный блок с проводами снимается.

На следующем этапе разбирается гайка крепления гидрокорректора фар, и сам руль. После установки ключа зажигания в положение «1» противоугонное устройство снимается, а затем снимается колодка с проводами от замка зажигания.

Как снять панель приборов ВАЗ-2109? После этого труба снимается вместе с розжигом. Чтобы стянуть ручку со стержня, нужно потянуть «подсос» на себя. Далее снимаются болты крепления стержней демпфера и самих элементов, удерживающих щиток с циферблатами с правой и левой стороны. Все, на данном этапе панель приборов ВАЗ-2109 (нижняя) успешно снята! Установка всех элементов производится аналогично снятию, в обратной последовательности.

Как снять панель приборов ВАЗ-2109 высокая?

Казалось бы, два одинаковых автомобиля — ВАЗ 1994 и 1996 годов выпуска. Однако дизайн передней панели у них совершенно другой, поэтому алгоритм демонтажа будет соответствующий.

Итак, с чего начинается работа?

Демонтаж высокой панели приборов начинается со снятия обшивки рулевого колеса. Далее нужно открутить гайку рулевого колеса так, чтобы ее передняя часть оказалась на одном уровне с концом вала колонки. Но не снимайте гайку сразу. Руль на «девятке» очень плотно сидит на пазах, и при резких движениях он, соскочив с креплений, может нанести большую травму.

Резкими ударами руки деталь сбивается с креплений и окончательно снимается. Далее откручиваются 6 болтов нижнего кожуха колонки. Последняя часть вместе с облицовкой замка зажигания вынесена целиком наружу. То же самое проделайте с верхней крышкой. После этого основание снимается с вала и два блока проводов отключаются от звукового сигнала. Затем по цепи снимаются шнуры от стеклоочистителя и омывателя лобового стекла, а также рычаг поворота и освещения.

После вытаскивания «подсоса» снимается ручка со штока и снимаются консоли панели приборов.
