Назначение и устройство масляного насоса: Масляный насос – назначение, типы, устройство, принцип работы

Масляный насос двигателя: устройство, принцип работы,ремонт

Масляный насос является незаменимой деталью топливной системы транспортных средств с двигателями внутреннего сгорания. Главная его задача – создание давления в системе для смазки движущихся элементов ДВС.

Оглавление

1. Назначение, принцип действия
2. Разновидности маслонасосов
3. Шестеренчатый насос
4. Роторный
5. Пластинчатый маслонасос
6. Особенности эксплуатации и неисправности
7. Ремонт и замена масляного насоса
8. Итог

Говоря иными словами, маслонасос способствует перемещению масла из картера в масляный бак, который находится непосредственно в силовой установке. О том, что представляет себя этот элемент конструкции, каково его назначение, мы сегодня и поговорим.

Назначение, принцип действия

Масляный насос двигателя начинает свою работу от коленвала либо от распределительного вала посредством вала приводного.

Устройство данной детали позволяет ей гарантировать циркуляцию смазки и ее нагнетание под большим давлением. В ряде случаев насос привлекается также для откачки масла.

Важно

Принцип действия этого механизма зависит от его разновидности, но в общем он сводится к всасыванию масла с поддона картера и нагнетанию его в магистральные системы.

Все маслонасосы, устанавливаемые на транспортные средства, делятся на две группы – регулируемые и нерегулируемые. Ранее на большинство авто монтировали нерегулируемые насосы. Их особенность состоит в том, что от чрезмерного давления систему защищает так называемый редукционный клапан, установленный специально для сбрасывания излишков масла.

Регулируемые насосы, которые стали повсеместно применять в последние несколько лет, отличаются возможностью принудительной смены производительности масляной помпы, что способствует снижению механических потерь, а значит, и уровня расхода топлива, а также объема вредных выбросов в атмосферу.



Отвечая на вопрос о том, где находится масляный насос, отметим: располагается он в задней части мотора и крепится на своем месте болтами. В системах с мокрым картером, где для смазочного материала отводится специальный поддон, деталь размещена между маслоприемником и фильтром спереди.

Разновидности маслонасосов

С точки зрения внутреннего устройства конструктивные элементы, ставшие темой нашего разговора, делятся на три вида:

1.  шестеренчатые;
2.  роторные;
3.  пластинчатые.

Поговорим о каждом из них детальнее.

Шестеренчатый насос

Привод такого масляного насоса осуществляется от коленчатого вала. Иными словами, степень давления находится в непосредственной зависимости от оборотов двигателя. Для поддержания требуемого постоянного уровня масла детали работают в паре с клапаном.

С конструкционной точки зрения в состав таких насосов входят 2 шестерни (ведущая и ведомая), герметичный корпус с каналами, редукционный клапан и сальники. Этот вид маслонасосов делится на два подвида – с внешним зацеплением (шестерни размещены рядом и отличаются наличием внешних зубьев), а также с внутренним зацеплением (у ведущей шестерни предусмотрены внешние зубья, а размещена она внутрь ведомой шестерни с повернутыми внутрь зубьями). Преимущество — компактные размеры.

Принцип работы шестеренчатых маслонасосов сводится к следующему: масло затекает внутрь каналом, там оно сжимается (за это отвечают шестерни) и выплескивается в нагнетательный канал под большим давлением.

Роторный

Комплектующие роторного типа схожи с шестеренчатыми внутреннего зацепления, но масло в них сжимается благодаря статору и подвижному ротору, который расположен внутри. Детали бывают как регулируемыми, так и нерегулируемыми. В первых кроме статора есть еще и регулировочная пружина, позволяющая изменять объем полости путем поворота статора.

Это обеспечивает постоянное давление, не зависимо от особенностей работы силовой установки. Нерегулируемые насосы приводятся в действие коленвалом, уровень давления в них пропорционален оборотам. Если давление повышается до критических значений, сбросить его можно редукционным клапаном.

Пластинчатый маслонасос

Пластинчатые масляные насосы называют также деталями шиберного типа, их ключевая особенность состоит в способности регулировки производительности в зависимости от количества оборотов силовой установки. В состав механизма входит корпус с размещенными внутри статором и ротором, чьи оси совмещены таким образом, что снизу образовывается серпообразный зазор.

Также в роторе присутствуют помещенные в пазы пластины (отсюда и название), которые выдвигаются под воздействием центробежной силы и образуют камеры сжатия смазочного материала. Ротор вращается, что ведет к постоянному изменению объема камер. Если он увеличивается, масло всасывается, если уменьшается – оно нагнетается.

Особенности эксплуатации и неисправности

Необходимость замены масляного насоса – неисправность весьма распространенная, с ней автовладельцы сталкиваются с завидной регулярностью. Однако ресурс детали внушителен, он составляет пару сотен км пробега. Ключевыми требованиями к эксплуатации данной детали для того, чтобы она выполняла свои функции на протяжении продолжительного промежутка времени, является следующее:

•  регулярная чистка фильтров;
•  использование масла высокого качества;
•  доливка и замена смазочных материалов, когда в этом возникает необходимость.

Стать причиной поломки способен неправильный запуск мотора, особенно в сильный мороз, и смешивание масла с «незамерзайкой». Часто распространенные неисправности детали, ставшей темой нашего разговора:

•  Увеличение щелей между конструктивными элементами насоса и его корпусом.
•  Появление ржавчины на поверхности.
•  Истирание зубьев и роторов.
•  Выход из строя клапана (его может заклинить).
•  Проблемы в работе привода.

Если маслонасос функционирует с перебоями, это ведет к нарушению подачи смазочного материала в ключевые узлы силовой установки, что чревато их преждевременным износом и другими серьезными последствиями.

Ремонт и замена масляного насоса

Практика показывает, что если маслонасос неисправен, скорее всего, придется его менять. Первым признаком того, что нужно купить масляный насос, является увеличенный расход масла и значительное отклонение давления от нормы. Необходимо немедленно отправиться на СТО за помощью квалифицированных специалистов.

Самостоятельно устранить поломку можно лишь в том случае, если точно знать, что именно привело к ее возникновению. Однако обычно механизм меняют полностью – цена масляного насоса вполне доступна.

Количество же предложений на рынке позволяет подобрать деталь, которая точно подойдет конкретному транспортному средству. Важно помнить, что после демонтажа старого оборудования и установки нового необходимо убедится в герметичности соединений, а также заменить моторное масло и фильтры.

Итог

Маслонасос – важнейший элемент двигателя, и его состоянию необходимо уделять максимум внимания.

Своевременная профилактика, регулярная доливка масла, а также использование смазочных материалов надлежащего качества – вот гарантия продолжительности ресурса детали и надежной работы силового агрегата.

Шестеренный насос

Устройство масляных насосов

Устройство масляных насосов

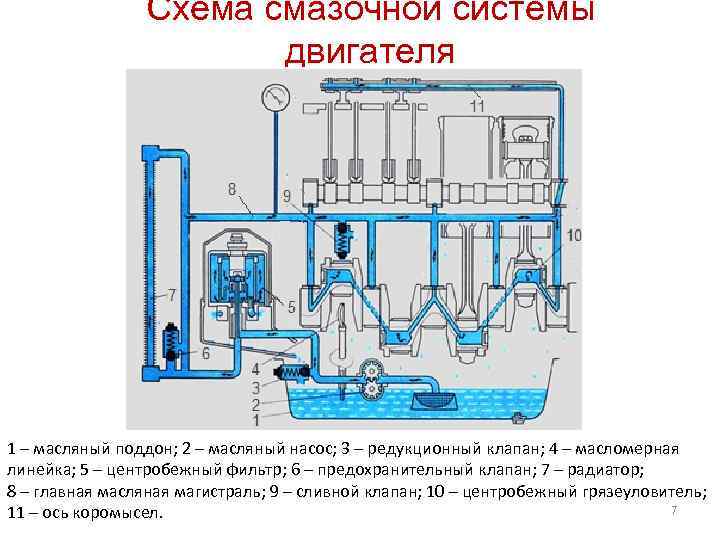

Масляный насос служит для создания непрерывной циркуляции масла в системе смазки и подачи его под давлением к трущимся поверхностям деталей двигателя.

Масляные насосы тракторных и комбайновых двигателей шестеренчатого типа приводятся в действие от распределительной шестерни коленчатого вала.

В расточках корпуса, плотно закрытого с торца крышкой, вращаются стальные шестерни, одна из которых является ведущей, а вторая — ведомой. Корпус и крышку изготовляют из чугуна.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Масло через маслоприемник с сеткой поступает в корпус насоса, заполняет впадины между зубьями вращающихся шестерен и подается в нагнетательный канал системы смазки двигателя. При прохождении через маслопроводы, фильтры и зазоры в сопряжениях смазываемых деталей масло испытывает большое сопротивление. Чтобы преодолеть это сопротивление, насЬс должен развивать высокое давление. Для этого шестерни устанавливают в насосе с минимальными зазорами, достаточными лишь для свободного их вращения.

Насос имеет редукционный клапан, разгружающий систему смазки при чрезмерном повышении давления. Повышение давления всего наблюдается при пуске двигателя, когда вязкость масла большая и прохождение его через маслопроводы, фильтры и зазоры в подшипниках затруднено. При повышении давления масла сверх нормального открывается редукционный клапан и масло перепускается в картер.

Рис. 1. Принципиальная схема работы масляного насоса.

Основной характеристикой шестеренчатого насоса является его производительность, которая определяется количеством масла, нагнетаемого насосом за 1 мин при нормальном режиме работы двигателя (числе оборотов, противодавлении и вязкости масла).

В дальнейшем при рассмотрении устройства масляных насосов, установленных на двигателях определенных марок, для каждого значения производительности будут указываться число оборотов и величина противодавления при постоянной кинематической вязкости масла, равной 20 сст, и температуре +20°.

В зависимости от количества парных шестерен, смонтированных в одном блоке, масляные насосы делятся на одно-, двух- и трехсекционные. В большинстве тракторных и комбайновых двигателей применяются односек-ционные масляные насосы и лишь в двигателях КДМ-46 (тракторы С-80) и КДМ-100 (тракторы С-100)—трехсекционные.

В насосе двигателей КДМ-46 и КДМ-100 имеется одна пара шестерен (рис. 2) нагнетательной секции и две пары шестерен откачивающих секций.

Шестерни откачивающих секций (передней и задней) отсасывают масло из передней и задней частей поддона картера и подают его в центральный маслосборник, откуда масло нагнетательной (первой) секцией подается к трущимся поверхностям деталей двигателя.

Работа секций насоса, откачивающих масло из передней и задней частей поддона в центральный маслосборник, гарантирует надежную смазку дизеля при движении трактора на подъем или под уклон.

Шестерни нагнетательной секции расположены в корпусе, шестерни откачивающих секций — в корпусах насоса.

Откачивающая и нагнетательная секции отделены одна от другой плитами, а по краям закрыты передней и задней крышками. Чтобы обеспечить плотное прилегание и предотвратить утечку масла, опорные поверхности крышки, а также плоскости прилегания плит и корпусов откачивающих и нагнетательных секций шлифуют.

Ведущие шестерни секций закреплены на валике шпонками. Шестерня нагнетательной секции соединена с валиком еще штифтом, благодаря чему валик удерживается от продольного перемещения. Опорами этого валика служат бронзовые втулки, запрессованные в переднюю и заднюю крышки насоса.

Ведомые шестерни свободно вращаются на оси, концы которой плотно посажены в переднюю и заднюю крышки насоса.

Масло от нагнетательной секции по трубке, запрессованной в отверстиях плиты и задней крышки, поступает к сверлению в задней крышке. Передняя и задняя крышки насоса скреплены шпильками. К боковому и нижнему фланцам передней крышки насоса крепятся трубка переднего маслЬприемника и центральный масло-приемник, а к фланцу задней крышки — трубка заднего маслоприемника. Редукционный клапан насоса плунжерного типа расположен в передней крышке. Пружина прижимает клапан к фаске гнезда клапана и перекрывает движение масла из насоса в поддон картера. При повышении давления масла в магистрали более 6 кг/см2 клапан преодолевает сопротивление пружины и перепускает масло по сливной трубке в поддон.

Масляный насос крепят к привалочной плоскости блок-картера болтами и установочными штифтами.

Вращение валу насоса передается от шестерни коленчатого вала через шестерню распределительного вала, промежуточную шестерню, приводной валик и шлицевую муфту. Число оборотов ведущего вала насоса такое же, как и число оборотов коленчатого вала. Производительность масляного насоса двигателей КДМ-46 и КДМ-100 при противодавлении 2,0—2,2 кг!см2 и числе оборотов 1000 в минуту составляет 30 л/мин.

Односекционные насосы тракторных и комбайновых двигателей почти одинаковы по устройству. Поэтому рассмотрим лишь особенности их конструкций.

Рис. 2. Масляный насос двигателей КДМ-46 и КДМ-100: 1 — центральный маслоприемник; 2 — сетчатый фильтр маслоприемника; 3 — передняя крышка-4 – валик ведущих шестерен; 5 — корпус нагнетательной секции насоса; 6 — ведущая шестерня нагнетательной секции; 7 – корпус передней откачивающей секции; 8 – ведущая шестерня откачивающей секции; 9 – корпус задней откачивающей секции; 10 – задняя крьшка; 11 – ось ведомых шестерен; 12 — ведомая шестерня откачивающей секции; 13 — плита откачивающих секций; 14 — плита нагнетательной секции; 15 – ведомая шестерня нагнетательной секции; 16 — редукционный клапан; 17 — пружина клапана; 18 — винт редукционного клапана; 19 — сливная трубка; 20 — трубка.

Масляный насос двигателей Д-54А и Д-75 (тракторы ДТ-54А и Т-75). В точно обработанных цилиндрических колодцах корпуса (рис. 3) насоса размещены ведущая и ведомая шестерни.

Ведущая шестерня напрессована в горячем состоянии на шлицы валика, который вращается в двух бронзовых втулках: Передний конец валика 6 шлицами соединяется с валиком шестерни привода масляного насоса через промежуточный валик и две шлице-вые муфты.

Ведомая шестерня вращается на оси, установленной в корпусе насоса. Для уменьшения износа оси в отверстие ведомой шестерни запрессована бронзовая втулка и, кроме того, трущиеся поверхности втулки и оси смазываются маслом, поступающим через отверстие.

Для сохранения соосности отверстий под валик в корпус насоса запрессованы два установочных штифта, по которым фиксируют точно обработанные отверстия крышки, закрывающей полость шестерен. Чтобы обеспечить плотное прилегание, опорные поверхности крышки и корпуса насоса шлифуют.

К фланцу приемного канала насоса привернут болтами кожух маслоприемника с сеткой, через которую проходит масло, засасываемое насосом.

Редукционный клапан насоса расположен в специальной выточке корпуса, соединенной с нагнетательным каналом. При повышении давления в канале 8 более 6,5 кг/см2 стаканчик редукционного клапана отходит вниз и часть масла через отверстие стекает в поддон картера.

Производительность масляного насоса двигателя Д-54А при противодавлении 2,5—3 кг/см2 и числе оборотов 975 в минуту составляет 48 л/мин, а двигателя Д-75—55 л/мин при 1125 об/мин.

Масляный насос двигателей типа СМД (тракторы ДТ-75 и Т-74, а также самоходные комбайны СК-3 и СК-4) расположен в передней части картера. Он приводится в действие от шестерни коленчатого вала, сцепляющейся с шестерней привода, которая закреплена на переднем конце валика сегментной шпонкой и гайкой. Гайка навернута на резьбовой конец валика и фиксируется от проворачивания стопорной шайбой. Шестерня ограждена штампованным лотком, который препятствует чрезмерному разбрызгиванию масла в поддоне вращающейся шестерней. Стык лотка и крышки насоса уплотнен пр. окладкой.

Рис. 3. Масляный насос двигателей Д-54А и Д-75: 1 — кожух маслоприемника; 2 — дужка; 3 — фильтрующая сетка; 4 — болт; 5 — приемный канал; в — валик; 7 — корпус насоса; 8 — нагнетательный канал; 9 — установочный штифт; 10 — ось ведомой шестерни; 11 — канал для стока масла в поддон картера; 12 — стаканчик редукционного клапана; 13 — отверстие для стока масла в поддон картера; 14 — пружина; 15 — регулировочный винт; 16 — гайка; 17 — отверстие для подачи масла к оси ведомой шестерни; 18 и 19 — втулки валика; 20 — крышка; 21 — ведущая шестерня; 22 — втулка ведомой шестерни; 23 — болт; 24 — ведомая шестерня.

Рис. 4. Масляный насос двигателей типа СМД: 1 — шестерня привода; 2 — шпонка; 3 — гайка; 4 — стопорная шайба; 5 и 13 — втулки валика ведущей шестерни; 6 —- лоток; 7 — крышка; 8 — корпус насоса; 9 — втулка ведомой шестерни; Ю — ось ведомой шестерни; 11 — ведомая шестерня; 12 — валик ведущей шестерни; 14 — ведущая шестерня; 15 — болт; 16 — штифт.

Валик ведущей шестерни вращается в двух чугунных втулках, одна из которых запрессована в крышку, а другая — в корпус масляного насоса. Соосность опор валика ведущей шестерни достигается совместной штифтовкой корпуса и крышки насоса и обработкой отверстий с одной установки.

Ведущую шестерню в горячем состоянии напрессовывают на валик. Более прочное крепление шестерни достигается неглубокими продольными проточками на валике.

Ведомая шестерня посажена на втулку и вращается на оси, запрессованной в корпус масляного насоса.

В корпусе масляного насоса со стороны нагнетательного отверстия расположен редукционный клапан, отрегулированный на давление 6,5—7 кг/см2. Натяжение пружины редукционного клапана осуществляется поворотом резьбовой втулки. После регулировки резьбовая втулка фиксируется в корпусе клапана стопорным кольцом и клапан пломбируется.

Производительность масляного насоса двигателей СМД с размером цилиндров 115×130 мм при противодавлении 4—5 кг/см2 и 1700 об1мин составляет 42 л!мин. На двигателях СМД с размером цилиндров 120X140 мм число оборотов масляного насоса повышено благодаря изменению числа зубьев приводных шестерен; его производительность равна 50 л/мин при противодавлении 6—6,5 кг/см2.

Масляный насос двигателей тракторов Т-38 и «Беларусь» (МТЗ-5Л, МТЗ-5М, МТЗ-5ЛС, МТЗ-5МС, МТЗ-7Л, МТЗ-7М, МТЗ-7ЛС, МТЗ-7МС, МТЗ-50ПЛ) создан на базе масляного насоса двигателей Д-35 и Д-36 (рис. 5).

Ведущая шестерня устанавливается на валике с помощью сегментной шпонки. Осевое перемещение шестерни ограничивается пружинным упорным кольцом 5. Валик вращается в двух бронзовых втулках 3 и Р, одна из которых запрессована в корпус насоса, а другая — в крышку.

Рис. 5. Масляный насос двигателей Д-35 и Д-36: 1 — корпус; 2 — ось ведомой шестерни; 3 — втулка корпуса; 4 — валик; б — пружинное упорное кольцо; 6 — шпонка ведущей шестерни; 7 — ведущая шестерня; 8 —- крышка корпуса насоса; 9 — втулка крышки; 10 — ведомая шестерня; 11 — втулка ведомой шестерни; 12 — редукционный клапан; 13 — пружина клапана; 14 — прокладка пробки редукционного клапана; 15 — пробка редукционного клапана; 16 — регулировочные шайбы.

Ведомая шестерня с бронзовой втулкой вращается на оси, запрессованной в корпус насоса.

Редукционный клапан размещен в крышке корпуса насоса. Своей боковой поверхностью клапан закрывает отверстие, сообщающее полость нагнетания в корпусе насоса с полостью всасывания. В случае повышения давления в системе смазки более 3—3,3 кг/см2 редукционный клапан перепускает излишек масла из полости нагнетания в полость всасывания. Усилие сжатия пружины клапана регулируют шайбами, установленными под пружину в углубление пробки.

К боковому фланцу корпуса насоса крепится масло-отводящий патрубок, соединяющий нагнетательную полость насоса с вертикальным каналом в блоке, по которому подводится масло к фильтрам.

Производительность масляного насоса двигателей Д-35 и Д-36 при противодавлении 2,8—3,0 кг/см2 и 1510 об/мин составляет 24 л/мин.

В модернизированных масляных насосах этого типа производительность увеличена до 35 л/мин при противодавлении 2,5 кг/см2. Повышение производительности достигнуто благодаря увеличению числа оборотов шестерен масляного насоса с 1510 до 1620 в минуту при номинальном числе оборотов коленчатого вала двигателя. Число зубьев ведущей и ведомой шестерен и их ширина остались без изменения, а модуль увеличен с 2,75 до 3,25 мм.

Для удобства промывки сетчатый элемент сделан съемным.

Детали привода и места крепления масляного насоса не изменены, поэтому насосы старой и новой конструкции взаимозаменяемы.

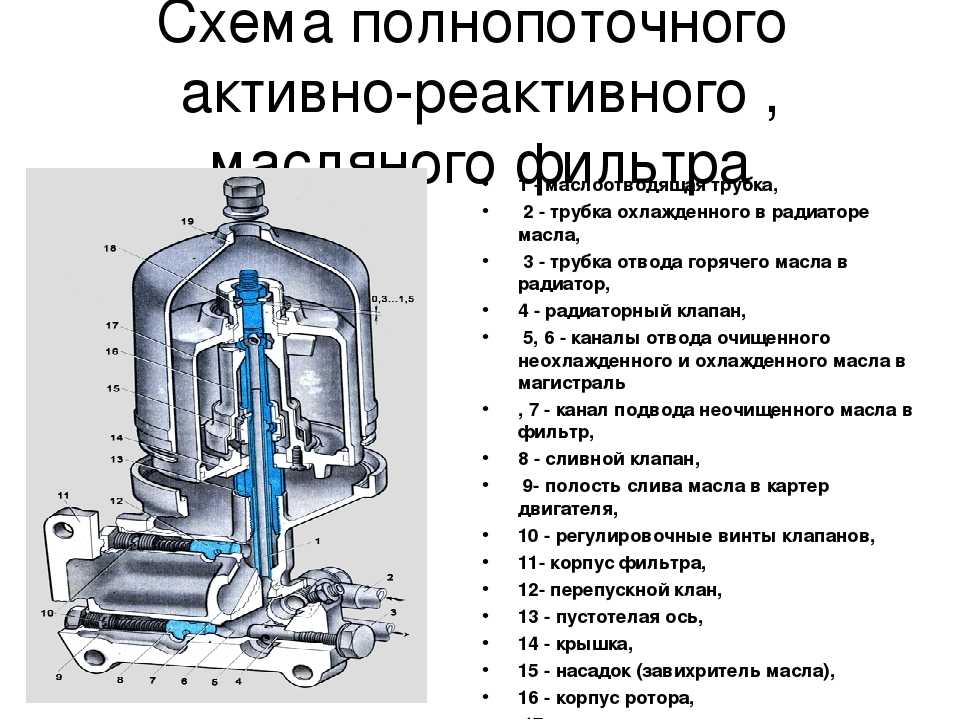

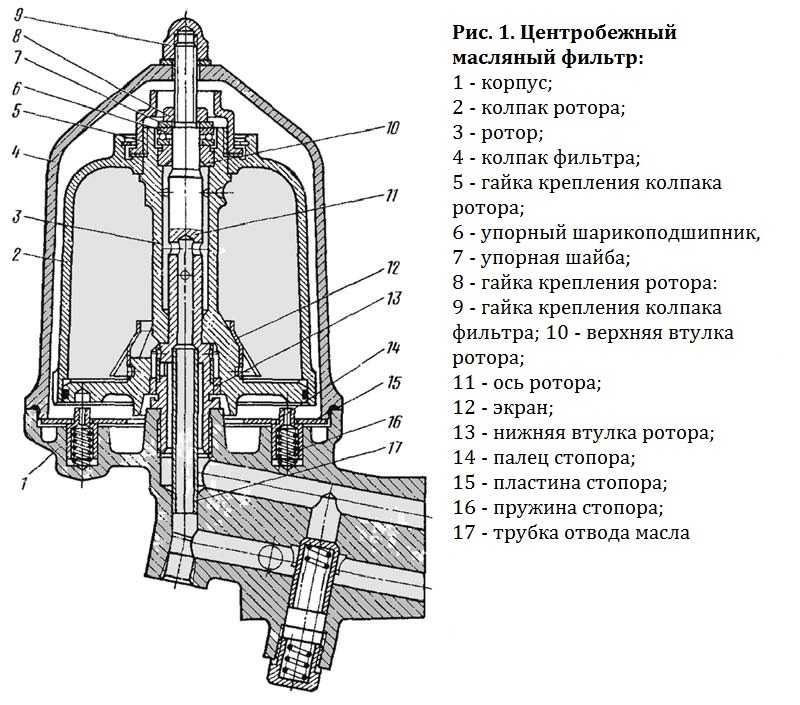

Редукционный клапан масляного насоса, устанавливаемого на двигатели с фильтрами типа АСФО, регулируется на давление открытия 4,2 кг/см2, а клапан насоса, устанавливаемого на двигатели с реактивной центрифугой, — на 8 кг/см2 (двигатель Д-38) и 8,2—8,3 кг/сж* (двигатели Д-40М(Л) и Д-48М(Л). Производительность масляного насоса составляет 30 л/мин при 1620 об/мин и противодавлении 5,5—6,0 кг/см2 (двигатель Д-38) и 1740 об/мин и противодавлении 5,8— 6,2 кг/см* (двигатели Д-40М(Л) и Д-48М(Л).

Рис. 6. Масляный насос двигателя Д-50: 1— шестерня привода насоса; 2 — конический штифт; 3 — валик ведущей шестерни; 4 и 6 — втулки; 5 — крышка корпуса насоса; 7 — ведомая шестерня; 8 — корпус насоса; 9 — ось ведомой шестерни; 10 — сетка маслоприемника; 11 — маслоприемник; 12 — трубка, отводящая масло от насоса к блоку цилиндров; 13 — сегментная шпонка; 14 — пружинное кольцо; 15 — ведущая шестерня.

Масляный насос двигателей Д-48ПЛ, устанавливаемых на тракторы МТЗ-50ПЛ, более высокой производительности, чем насосы двигателей Д-40 и Д-48. При номинальных числах оборотов коленчатого вала 1700 в минуту и противодавлении 6,2—6,4 кг/см2 производительность масляного насоса составляет 38 л/мин. Производительность увеличена благодаря изменению передаточного отношения привода насоса, вследствие чего число оборотов масляного насоса возросло до 2380 в минуту. Редукционный клапан насоса регулируют на давление полного открыъия 10—10,3 кг/см2 (при нулевой производительности).

Масляный насос двигателей Д-50, устанавливаемых на тракторы iWT3-50 и МТЗ-52, улучшен по сравнению с насосом двигателя Д-48ПЛ.

Масляный насос крепится на крышке первого коренного подшипника и получает вращение непосредственно от шестерни коленчатого вала.

Шестерня привода крепится на валике коническим штифтом с накаткой, а ведущая шестерня насоса — сегментной шпонкой.

В отличие от рассмотренных конструкций масляный насос двигателя Д-50 не имеет редукционного клапана. Последний смонтирован в корпусе масляной центрифуги.

Производительность масляного насоса составляет 35 л/мин при противодавлении 6,2—6,8 кг/см2 и 2600 об/мин его валика.

Масляный насос двигателей Д-28 (тракторы Т-28). Ведущая шестерня с помощью штифта закреплена на конце ведущего валика, вращающегося в бронзовой втулке корпуса масляного насоса. Ведомая шестерня вращается на оси 8, запрессованной в корпус насоса. Шестерни масляного насоса помещаются в расточках корпуса и закрыты крышкой. Для плотного прилегания крышки к корпусу плоскости разъема шлифуют и надежно затягивают болты крепления крышки. К корпусу насоса двумя болтами крепится трубка маслоприемника, приваренная к кронштейну. Внизу к этой трубке приварен колпак из листовой стали. К колпаку четырьмя винтами прикреплена сетка маслоприемника. Шестерня прцвода закреплена на консольном конце ведущего валика сегментной шпонкой, шайбой и болтом со стопорной шайбой.

В гнезде корпуса, сообщающемся с нагнетательной полостью масляного насоса, расположен редукционный клапан. Момент открытия редукционного клапана регулируют затяжкой пробки на давление 5,5 кг/см2.

Производительность масляного насоса не менее 13 л/мин при 1400 об/мин шестерен и противодавлении 4 кг/см2.

Масляный насос двигателей Д-30 и Д-37В (модернизированный трактор Т-28) расположен под крышкой распределительных шестерен, закреплен на переднем листе (рис. 8) четырьмя болтами и зафиксирован двумя установочными штифтами.

Рис. 7. Масляный насос двигателя Д-28: 1 — шестерня привода; 2 — шпонка; 3 — шайба валика; 4 — стопорная шайба; 5 и 22 — болты; б — втулка корпуса; 7 — ведущая шестерня; 8 — ось ведомой шестерни; 9 — ведомая шестерня; 10 — крышка насоса; 11 — корпус; 12 — трубка маслоприемника;. 13 — сетка маслоприемника; 14 — пробка редукционного клапана; 15 — пломба; 16 — пружина; 17 — редукционный клапан; 18 — болт; 19 — стопорная шайба; 20 — прокладка; 21 — фланец маслоприемника.

Рис. 8. Масляный насос двигателя Д-30: 1 — ведущая шестерня привода; 2 — корпус масляного насоса; 3 — ведомая шестерня привода; 4 — штифт с канавками; 5 — ведущая нагнетательная шестерня; 6 — валик ведущей шестерни; 7 — передний лист; 8 — ведомая нагнетательная шестерня; 9 — ось ведомой шестерни; 10, 11 и 15 — болты; 12 — крышка корпуса насоса; 13 — коленчатый вал двигателя; 14 — фланец подводящей трубки; 16 — фланец отводящей трубки.

Ведомая шестерня привода закреплена на валике ведущей шестерни штифтом с канавками. Валик ведущей шестерни опирается на две втулки, запрессованные в расточки корпуса и крышки.

Ведущую шестерню, нагретую до 150—250°, напрессовывают на валик. Ведомая шестерня с запрессованной в нее втулкой вращается на оси.

Полость нагнетательных шестерен плотно закрыта крышкой, внутренняя и наружная плоскости прилегания тщательно прошлифованы. С задней стороны к корпусу насоса болтами прикреплен фланец подводящей трубки, а с передней — фланец отводящей трубки.

Редукционный клапан в системе смазки двигателя Д-30 расположен за пределами масляного насоса в передней части двигателя, с правой стороны его. Пружина редукционного клапана отрегулирована на давление 6 кг/см2.

Рис. 9. Масляный насос двигателей Д-14 и Д-20: 1 — винт крепления крышки насоса; 2 — стопорное пружинное кольцо; 3 — ось ведомой шестерни; 4 — ведомая шестерня; 5 — корпус насоса; 6 — крышка корпуса; 7 — ведущая шестерня; 8 — шестерня привода; 9 — штифт; 10 — валик шестерни привода; 11 — установочный штифт; 12 — втулки; 13 — сетка; 14 — винт; 15 — кольцо; 16 — колпак маслоприемника; 17 — трубка маслоприемника; 18 — шариковый клапан; 19 — пружина; 20 — регулировочная пробка; 21 — проволока; 22 — фланец; а — разгрузочная канавка.

Производительность масляного насоса не менее 30 л/мин при 2350 об/мин ведущей шестерни.

Двигатель Д-37В создан на базе двигателя Д-30. В масляном насосе двигателя Д-37В изменено зацепление ведомой шестерни привода и ведущей нагнетательной шестерни 5 с валиком 6. Обе шестерни фиксируются на валике шпонками.

Масляный насос двигателя Д-37М, устанавливаемого на трактор Т-40, конструктивно не отличается от масляного насоса двигателя Д-37В.

Масляный насос двигателей Д-14 и Д-20 крепят тремя болтами на передней внешней стенке картера. Между насосом и картером устанавливают картонную прокладку.

Масляный насос получает вращение от шестерни коленчатого вала через шестернюпривода, напрессованную на валик и предохраняемую от проворачивания штифтом. Валик шестерни привода вращается в чугунных втулках, запрессованных в корпус и крышку.

Плоская крышка фиксируется относительно корпуса насоса двумя штифтами и крепится к нему тремя винтами.

Ведущая шестерня напрессована на валик, на котором имеются продольные канавки для повышения надежности посадки шестерни.

Ведомая шестерня с запрессованной в нее чугунной втулкой вращается на оси, посаженной в расточки корпуса и крышки. От выпадения ось предохраняется стопорным кольцом. Фланец маслоприемника насоса двумя болтами крепят к фрезерованному фланцу на внутренней стороне картера. Между фланцем и картером ставят картонную прокладку.

В отверстии корпуса насоса со стороны нагнетательной полости установлен редукционный шариковый клапан. Редукционный клапан регулируется резьбовой пробкой 20 на давление 6,5 кг/см2.

Производительность масляного насоса при 1600 об/мин ведущей шестерни и противодавлении 4—4,5 кг/см2 составляет 20 л/мин.

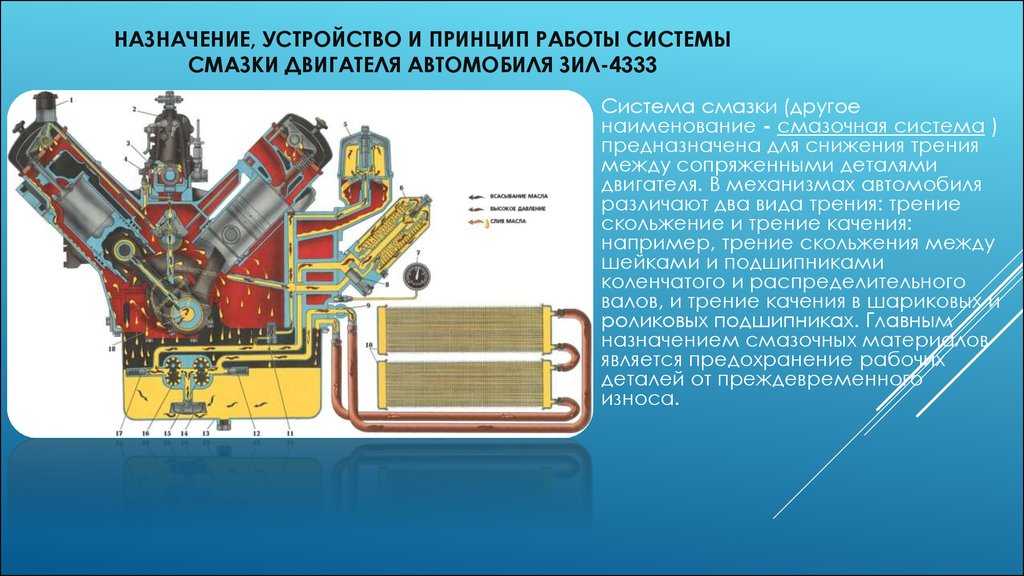

Смазка масляных насосов шестеренчатого типа

В системах смазки современных дизелей применяются масляные насосы шестеренчатого типа. Насос представляет корпус, в котором помещены две шестерни — ведущая и ведомая. Ведущая шестерня приводится в действие от распределительной шестерни коленчатого вала через шестерню и валик привода.

При вращении шестерни в канале создается разрежение и масло через сетчатый маслозаборник поступает в канал, заполняя впадины между зубьями. Вращаясь в этом объеме между корпусом и зубьями шестерни, масло попадает в нагнетательную полость, где выдавливается входящими в зацепление зубьями и под давлением следующих порций поступает в нагнетательный канал и систему.

При повышении давления выше нормального (особенно при пуске холодного двигателя) срабатывает редукционный клапан. Как только давление масла в полости превышает давление пружины, клапан опускается и через открывшееся отверстие масло перепускается в поддон.

Устройство масляных насосов

Масляные насосы служат для нагнетания масла в систему смазки двигателя. На автотракторных двигателях применяются шестеренчатые масляные насосы. По принципу действия они не отличаются от шестеренчатых подкачивающих помп.

Масляный насос дизеля СМД-14 крепится к фланцу на нижней плоскости блок-картера. На валик напрессована ведущая шестерня, а шестерня привода соединена с ним шпонкой. Ведомая шестерня свободно вращается на оси. Ведущая и ведомая шестерни расположены в корпусе. В отверстие корпуса ввертывается штуцер нагнетательного маслопровода с редукционным клапаном. При давлении в нагнетательном маслопроводе выше 7—8 кГ/см2 плунжер клапана, преодолевая сопротивление пружины, откроет отверстие, и часть масла будет сливаться в поддон картера. К отверстию присоединяется заборная трубка с маслоприемником, снабженным фильтрующей сеткой.

Рис. 10. Масляный насос дизеля СМД-14:
1 — корпус; 2 — шестерня привода; 3— кожух; 4 — крышка корпуса; 5 — ведущая шестерня: 6 — ведомая шестерня; 7 — валик; 8 — ось; 9 – отверстия; 11 — штуцер; 12 — плунжер; 13 — пружина; 14 — регулировочный винт; 15 — сливное отверстие.

Масляный насос, имеющий одну пару шестерен, называется односекционным. Такие насосы применяются у многих двигателей и по своему устройству и действию мало отличаются от рассмотренного выше.

Применяются также насосы двухсекционные (например, двигатели АМ-01, ГАЗ-53, ЗИЛ-130) и трехсекционные (дизели Д-108 и Д-130).

Масляные насосы тракторных дизелей приводятся во вращение от шестерни коленчатого вала, а в автомобильных карбюраторных двигателях— от шестерни, выполненной заодно с распределительным валом.

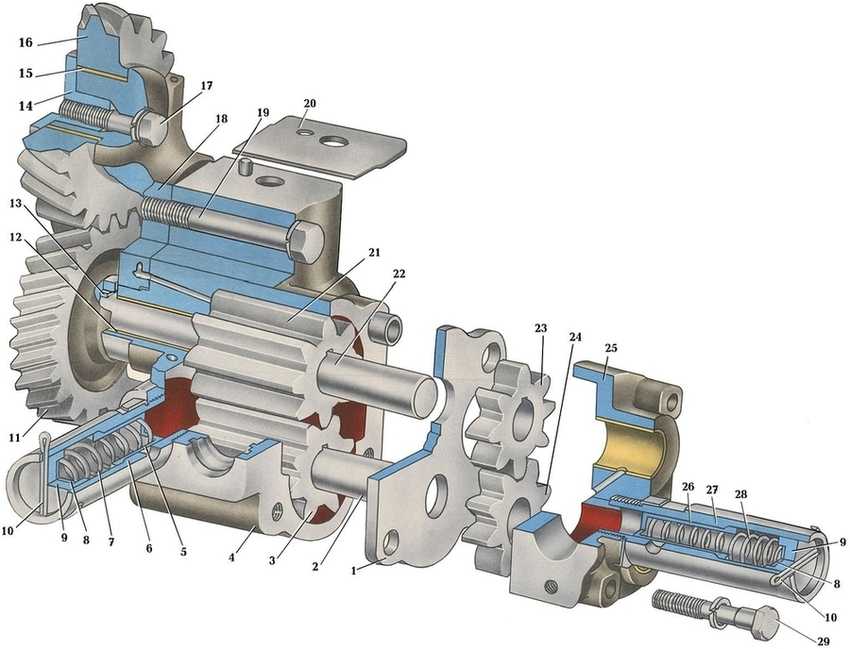

Масляный насос двигателя ГАЗ-53 установлен снаружи блок-картера и прикреплен к нему на двух шпильках. Привод насоса осуществляется от распределительного вала парой шестерен со спиральными зубьями через специальный четырехгранный валик, который своим нижним концом входит в квадратное отверстие ведущего валика насоса. Корпуса изготовлены из алюминиевого сплава и разделены чугунной пластиной. Шестерни секций — цилиндрические, с прямым зубом. Ведущая шестерня основной секции закреплена на валике штифтом, а ведущая шестерня дополнительной секции — на шпонке. Ведомая шестерня основной секции свободно вращается на оси, а ведомая шестерня дополнительной секции — на оси. Обе оси запрессованы в корпуса. В корпусе размещен редукционный клапан, состоящий из плунжера, пружины и пробки с прокладкой.

Конструкция и принцип работы двухсекционных масляных насосов других двигателей незначительно отличаются от конструкции и принципа работы насоса двигателя ГАЗ-53.
