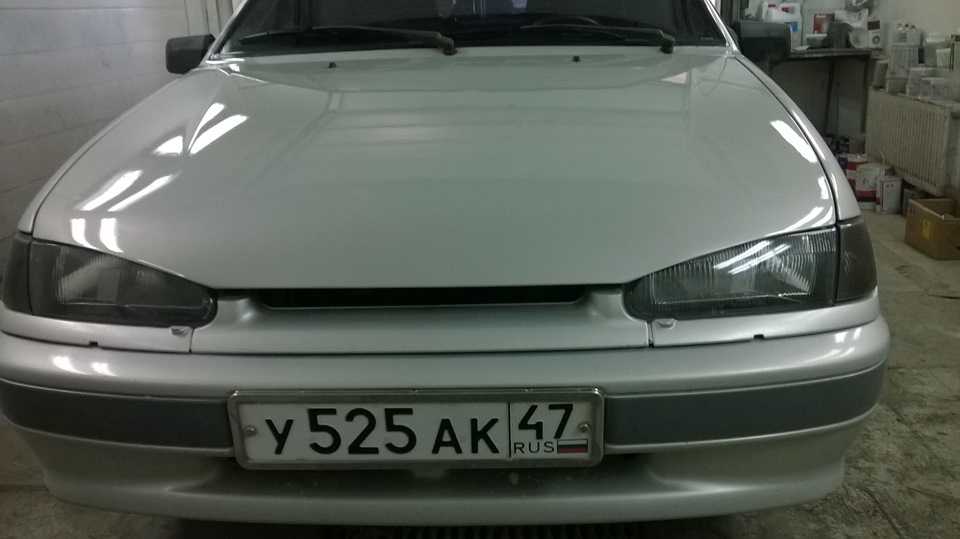

На ходу открылся капот ваз 2114: Открылся капот на ходу LADA 2114

Приборы и органы управления

• Рычаг включения фар

• Рычаг переключателя указателей поворота

• Выключатель зажигания

• Противоугонный замок

• Рычаг переключателя стеклоочистителя ветрового стекла

  3
  • 0

  • Полка для карт

  • Поворотные воздушные дефлекторы

  • Рычаг управления крышкой воздухозаборного отверстия

  • Рычаг управления краном отопителя

  • Трехпозиционный переключатель вентилятора отопителя

  • Переключатель стеклоочистителя и омывателя заднего стекла

  • Выключатель наружного освещения

  • Ручка управления дроссельной заслонкой

  • Датчик температуры охлаждающей жидкости

  3

  Датчик температуры охлаждающей жидкости3

  • Сигнальная лампа низкого уровня жидкости

  • Сигнальная лампа блокировки дифференциала раздаточной коробки

  • Контрольная лампа дальнего света фар

  • Контрольная лампа указателей поворота

  • Контрольная лампа габаритных огней

  • Сброс счетчика пройденного пути

  • Тахометр

  • Контрольная лампа дроссельной заслонки

  • Контрольная лампа отсутствия заряда аккумулятора

  • 0 90 Стояночная лампа
  • 90 0003

  • Сигнальная лампа низкого давления масла

  • Низкий уровень Контрольная лампа уровня топлива

  • Выключатель освещения приборов

  • Выключатель стеклоочистителя фар

  • Выключатель обогревателя заднего стекла

  • Прикуриватель

  • Выключатель задних противотуманных фар

  • Выключатель аварийной световой сигнализации

• Назначение

  Солнцезащитные козырьки

  • Зеркала заднего вида

  • Вентиляция и обогрев

    • Обдув ветрового стекла

    • Обогрев

  • • Капот двигателя

    • Установка номерных знаков

    • Крышка топливного бака

  • Инструкция по эксплуатации

  • 90 90 Запуск холодного двигателя 0010

  • Начиная с горячего

  • Переход

  • Советы по вождению

    • Остановка и парковка автомобиля

    • Обкатка

    • Ремни безопасности

    • Регулировка угла опережения зажигания

    • Буксировка автомобиля

• Таблицы

  • В

  • Двигатель

  • Заправочные емкости. Литры

  • Основные настройки и данные испытаний

Реклама

Руководство по эксплуатации автомобиля Нива 1600

(Ваз 2121 серия)

Руководство по эксплуатации

Содержание

Предыдущая страница

Следующая страница

Содержание

Краткое содержание для Ваз Нива 1600

Это руководство также подходит для:

2121 серии

Не качает топливный насос на ВАЗ 2114

Автомобили имеют свойство периодически ломаться; По разным причинам та или иная деталь может выйти из строя в процессе эксплуатации. Одной из таких ситуаций, поджидающих автомобилиста, является проблема, связанная с тем, что не качает электробензонасос на ВАЗ-214. Его нельзя назвать слишком распространенным, но некоторым водителям все же приходится с ним сталкиваться. К тому же в целом у вас есть только 2 варианта дальнейших действий: идти к специалистам и платить не только за запчасти или сам агрегат, но и за работу, либо устранять проблему самостоятельно. В финансовом плане второй вариант, конечно, выгоднее. При этом хочу подчеркнуть, что ничего особо сложного здесь нет.

Симптомы неисправности топливного насоса ВАЗ-2114

В подавляющем большинстве случаев этот узел выходит из строя из-за некачественного бензина. Определить, что топливный насос неисправен, достаточно просто. Все дело в том, что признаки разрыва этого узла очень характерны. Это, в частности:

• машина не заводится, хотя стартер крутит правильно;
• тройной;
• на малых оборотах двигатель «стонет».

Наиболее распространенная ситуация, когда автомобиль резко останавливается, а топлива в баке достаточно. При этом все попытки перезапустить двигатель безуспешны, хотя стартер крутит правильно. Конечно, проблема может быть, например, в парусах или в электронном блоке управления. Но часто это свидетельствует о неисправном топливном насосе.

Зажигание мотора также свидетельствует о проблемах с этим узлом. Убедившись, что все свечи в порядке и на них пошла искра, можно, в принципе, переходить к осмотру бензонасоса. Все дело в том, что при проблемах с его работой процесс сжигания топлива в цилиндрах происходит некорректно, и из-за этого двигатель начинает трясти, причем достаточно чувствительно. Еще одним признаком, указывающим на неисправность топливного насоса, является «рев» двигателя на малых оборотах. Этот звук обычно появляется при загрязнении фильтра тонкой очистки.

Чтобы быть полностью уверенным, что проблема связана с топливным насосом, измерьте манометр на топливной рампе. Это можно сделать с помощью манометра; главное, чтобы диапазон его измерения был небольшим. Оптимальный вариант – до 7 атмосфер. Не рекомендуется использовать больший диапазон, так как ошибки могут быть достаточно серьезными.

Итак, открываем капот, откручиваем колпачок манометра и подключаем туда манометр. В момент зажигания давление по манометру должно быть 3 кПа, на холостом ходу — 2,5 кПа, на высоких оборотах — от 2,5 до 3 кПа, при затянутом сливном шланге — 7 кПа. Если стрелка манометра не двигается при разгоне, проблема однозначно в топливном насосе. Следует отметить еще один момент.

Стрелка манометра движется по мере увеличения скорости, но очень медленно; этот вариант тоже вполне вероятен. Это указывает на засорение сетки топливного насоса.

Процедура диагностики

Убедившись, что топливный насос не работает, можно переходить к следующему шагу. В частности, необходимо понять, в чем именно заключается проблема. Тут может быть много вариантов. Проще всего проверить целостность предохранителей. Помните, что сам топливный насос на «четырнадцатых» находится в топливном баке. После включения зажигания на его клеммы через предохранитель F3 и реле R2 подается напряжение; последние расположены в салоне под панелью со стороны пассажира.

При отказе топливного насоса первым делом необходимо снять крышку, расположенную под панелью с правой стороны консоли. Это легко сделать: он крепится двумя винтами. Под крышкой вы увидите 3 предохранителя и 3 реле. Нужно проверить целостность предыдущего F3. Также не забудьте осмотреть контакты, в которые вставляется этот предохранитель. Если и здесь проблем не обнаружено, переходим к проверке реле бензонасоса. Самый простой способ сделать это — одолжить рабочего у кого-то из ваших знакомых и протестировать машину вместе с ним.

Если предохранитель и реле в порядке, продолжайте. Следующим этапом диагностики является осмотр клемм на самом бензонасосе. Чтобы добраться до них, нужно сначала поднять подушку заднего сиденья. Получив доступ к крышке, расположенной внизу, откручиваем винты, которые ее держат. Перед вами откроется люк, в котором 3 терминала. Обратите внимание, что черный и серый провода ведут к двум положительным проводам. Третий вывод отрицательный. Через них подается питание на сам топливный насос. Нужно будет проверить наличие напряжения на плюсовой клемме, например, с помощью контрольной лампы. Он должен загореться на 3-5 секунд после включения зажигания.

Лампочка горит, но бензонасос не подает признаков жизни, а значит вооружаемся тестером и проверяем напряжение. Здесь должно быть не менее 10 вольт. Это минимальное значение, необходимое для запуска топливного насоса. Обратите внимание, что падение напряжения часто вызвано окислением контактов на положительном и отрицательном кабелях. Поэтому для устранения проблемы их нужно просто стереть. Кстати, есть еще один способ проверить это. Возьмите длинные провода и подайте напряжение на клеммы бензонасоса прямо с аккумулятора. В этом случае все станет ясно сразу.

Не забудьте также проверить массу топливного насоса — он закреплен возле рычага стояночного тормоза, под приборной панелью. Эта причина довольно распространена, этот момент также следует проверить. При постоянном использовании стояночного тормоза вес может немного сместиться в одну сторону. На всякий случай снимаем пластиковый кожух, закрывающий рычаг, отключаем массу, зачищаем контакты и ставим на место.

Это все «внешние» причины. Если и здесь проблем не обнаружено, придется снимать топливный насос и искать «внутренности». Один из самых распространенных вариантов – изношенные или застрявшие щетки. Еще одна довольно распространенная причина – двигатель. Проверить это можно с помощью той же контрольной лампочки, предварительно подав питание на топливный насос.

Не качает бензонасос на ВАЗ 2114

Покупка четырнадцатой лады дело молодое, не требующее огромного бюджета, как на машину, так и на запчасти. Если сравнивать ВАЗ 2114 с любой иномаркой того же класса, то получаем приличную разницу в цене в пользу лады. И пусть иномарка стоит дороже, а обслуживание не дороже обычного, найти запчасти для российского автопрома в любом из самых отдаленных регионов нашей страны будет гораздо проще.

Что ни говори, а любая машина изнашивается, требует внимания и ухода. Итак, поговорим о распространенной проблеме с четырнадцатой: не качает бензонасос.

Топливный насос ваз 2114

Едешь, вдруг заглох. Заводишь, двигатель ревет, стартер крутит, и опять ступор пропал. Или зажигание никак не реагирует, приходится нажимать, чтобы завести. Сюда же относится и случай, когда двигатель заводится через раз, если притормозить пару минут и заглохнуть на нейтралке. Батарея в порядке. Грешим на бензонасос.

Признаки неисправности

• Первым признаком неисправности топливного насоса будет банальный отказ двигателей от запуска. Конечно, такой показатель, как автомобиль без запуска, встречается очень часто. В этом случае стоит проверить свечи, которые могут замаслить и не искрить, и ЭБУ.
• Второй момент — давление топливной системы. Если топливный насос работает, он создает давление 3,2 бар. Топливная рампа характеризуется следующими показателями:

1. для объема 1,5 л — от 285 до 325 кПа,
2. для объема 1,6 л — от 375 до 390 кПа.

• Очень распространенная проблема, когда сигнал не доходит до топливного насоса после зажигания. При повороте ключа обычно слышна легкая вибрация топливного насоса, но не здесь. Скорее всего вышла из строя проводка. Я должен позвонить ей и узнать, что к чему.
• Двигатель Lynx. По причине номер один, этот индикатор не является ориентиром. Считается, что признаки неисправности бензонасоса ВАЗ 2114 представлены другими основными причинами неисправностей. Однако при неправильной работе топливного насоса двигатель начинает дергаться (что естественно, сгорание топлива в цилиндрах происходит неправильно), заводиться с перебоями ниоткуда.
• Двигатель может дергаться еще до запуска или на малых оборотах. Эта причина ближе к истине: либо бензонасос не работает, либо его сетка — фильтр низкой чистоты.

Топливный модуль, в который входит сам насос, удовольствие дорогое — от 2000 до 3000 руб. Неумелые владельцы четырнадцатого покупают его полным комплектом (вместе с фильтром, датчиком уровня топлива, поплавком и впускной камерой) и заменяют умершего. На самом деле цена бензонасоса ВАЗ 2114 всего 700-1000 рублей, его нужно только взять и установить, остальной модуль почти всегда остается целым.

Только не надо сразу бежать в магазин запчастей и покупать новый! Причин выхода из строя достаточно, даже они могут быть в системе питания. Вот основные из них:

• Предохранитель бензонасоса ВАЗ 2114
• Реле бензонасоса ВАЗ 2114
• Неправильно зафиксированная масса бензонасоса ВАЗ 2114
• ВАЗ 2114 двигатель бензонасоса
ВАЗ

Контакты 2 системы бензонасоса

• Сам топливный насос

Все эти детали могут выйти из строя и помешать правильной работе системы топливного модуля. По сути, топливный насос — это часть топливной системы, пропускающая бензин под давлением. Механизм сложный, будем разбираться поэтапно.

Напорная система

Топливный насос создает давление в топливной рампе для правильной работы подачи бензина. Меряем давление — сразу многое понимаем.

Нормальные показатели атмосфер в системе следующие:

• Холостой ход — 2,5
• Вкл — с 3
• Без трубки регулятора давления — 3,3
• С пробитым сливом — 7
• Мы нажать на газ — от 3 до 2,5.

Мы будем измерять в этих пяти состояниях манометром с небольшим диапазоном атмосфер (до 7 для минимизации погрешности). Под капотом нашли штуцер давления (только предварительно открутите крышку), прикрепили к штуцеру манометр (шланг) и вперед. Зажигание было включено, манометр на нуле — сломался регулятор давления топлива. Нажимаем на акселератор, манометр стремится к нулю — сломался бензонасос (сейчас можно делать покупки в магазине запчастей). Может быть другая ситуация. Когда стрелка указателя лениво поднимается вверх, отметьте состояние топливного фильтра.

Кстати, если у вас нет манометра — печаль, тоска, ведь это дорогое удовольствие. Аналогичная диагностика в сервисе будет стоить в два раза дороже.

Штыри проводки

Система проводки ведет к топливному насосу в количестве трех проводов: датчик бензина, положительный и отрицательный. Причиной выхода из строя бензонасоса может быть элементарный сбой питания в проводке. Если с давлением все в норме, проверьте контакты.

Берем простую лампочку на 12 В, ее провода подключаем к плюсовому и минусовому контактам на внешнем разъеме бензонасоса соответственно. Включаем зажигание — лампочка моргает, контакт есть. Тогда нужно копнуть глубже: посмотреть внутренние контакты.

Проблема с внешней проводкой при не горящей лампочке: поочередно подключить положительный и отрицательный контакты, снятые с разъема бензонасоса, к массе бензонасоса, а затем к форсунке. Минусовой контакт на массу, включаю зажигание, лампочка моргает: контакт не работает, лампочка не моргает: плюсовой контакт не работает. При включенном зажигании на форсунке и горящей лампочке поврежден тросик на участке от бензонасоса к форсунке.

Топливный насос двигателя ВАЗ 2114

Проверяем давление и проводку, все работает как часы, но двигатель глохнет. Вполне возможно, что топливный насос не качает из-за отказа двигателя, основного элемента, приводящего в движение топливо. Проверяем его работоспособность той же лампочкой: подключаем ее провода к любой клемме на двигателе, включаем зажигание. Лампа моргнула — пора выкидывать двигатель. И снова бегом в магазин за новым двигателем.

Клеммы могут окислиться и не контактировать, поэтому бензонасос не будет качать. Мотор в этом случае может быть в норме. А клеммы нужно просто зачистить (возможно, пропаять). Есть мнение, что клеммы окислились из-за некачественного топлива (несоответствие октанового числа заявленному).

Масса топливного насоса

Контактная система в норме и датчик уровня топлива шалит. Посмотрим, что произойдет с массой бензонасоса. Он может быть свободен. В этом случае топливный насос ничего не сможет прокачать.

К нему крепится масса самого ТНВД в районе ручника, ниже торпеды. При включении стояночного тормоза вы можете коснуться контактов массы топливного насоса, и соединение может быть потеряно.

Поднять массу топливного насоса не сложно, добраться до него сложно. А именно: получить контакт на землю, что приводит к потере связи. Снимаем пластик под ручником и напольное покрытие автомобиля соответственно; зачищаем контакт и крепко цепляем массу к бензонасосу.

Там же, где неподвижная масса бензонасоса, под торпедой, его реле.

В идеале реле при включении создает необходимое давление в системе за пару мгновений и отключается. Если этого не произошло, давление в норме, но процесс не продолжается, полностью поднимаем переднюю панель, замыкающую контакты музыки и воздуховода, и смотрим со стороны пассажира: там три реле, самый низкий от топливного насоса. При повороте ключа реле издает характерный щелчок, срабатывает. Если щелчка нет, то реле или его контакты залипли.

Как говорится, нечего на ерунду тратить, если клеммы двигателя можно воскресить, то лучше заменить реле и его контакты. Удовольствие недорогое, расположение запчастей очень удобное.

Предохранитель

Предохранитель 15A

Одним из последних этапов проверки неисправного топливного насоса является его предохранитель. Как и реле, предохранитель можно увидеть изнутри. А залезть в него можно снаружи, через капот. Под капотом, ближе к лобовому стеклу, будет темная коробка, сразу на электронном блоке управления. Вам нужно открыть его и найти верхний предохранитель с током 15А и топливный насос с английской надписью. Вынимаем и заглядываем внутрь — контакт не поврежден, предохранитель живой. Контакт поврежден (подгорел) — необходимо установить новый предохранитель. Как и в случае с ценой реле, покупка и замена предохранителя не будет огромной тратой денег и времени.

Не у всех мастеров руки растут не в том месте. Для этого. Причиной того, что бензонасос не качает, могут быть элементарные тупые неисправности в простой регулировке.

Например, сигналка была настроена так, что все контакты были перепутаны и бензонасос просто не работал. Не потому, что на машине не должно быть таблички, или потому, что проводка дерьмовая, просто ума и практики у того, кто ее устанавливал, просто не хватило. Внимательно проверьте все соединения, если решите добавить изюминку в свой бургер.

Или противоугонный. Кнопка расположена таким образом, что нарушает целостность системы контакта бензонасоса с массой и почти всегда выходит из строя. Кстати, если у вас есть такой гаджет, не думаю, что он будет очень эффективен при отсутствии будильника. А если есть табличка, то противоугонка вообще не нужна.

В любом случае помните: в любой ситуации с ВАЗовской поломкой дело не в том, что это ВАЗ, а в том, что это было сделано неправильно. Просто российский автопром чуть нежнее зарубежного, требует немного больше внимания и вашей смекалки.

Не работает топливный насос на ВАЗ 2114

Электробензонасос в легковом автомобиле ВАЗ-2114 находится в топливном баке, и после включения зажигания на его клеммы подается напряжение через 15-амперный предохранитель F3 и реле R2 расположены под панелью со стороны пассажира в автомобиле.

Первое, что делает водитель «четырнадцатого», после выхода из строя топливного насоса, откручивает два винта, которые держат крышку с правой стороны консоли под панелью, закрывающей три реле и три предохранителя, и проверьте целостность предохранителя F3, который находится рядом с двумя реле, расположенными одно за другим, и состояние контактов, куда вставляется предохранитель.

Если с предохранителем и реле все в порядке, то следующим действием водителя будет добраться до клемм бензонасоса. Для этого потребуется приподнять подушку заднего сиденья и снять нижнюю крышку, открутив ее крепежные винты. На открывающемся люке вы увидите три клеммы, одну минусовую и две плюсовых (серый и черный провода), подающие напряжение на топливный насос и указатель уровня топлива. Вы должны проверить, подается ли напряжение на положительную клемму двигателя топливного насоса. Это можно сделать с помощью контрольной лампы. При включении зажигания он должен гореть от 3 до 5 секунд (это время перекачки бензина из бака в топливную рампу перед включением стартера).

Если горит лампочка, а бензонасос не работает, то напряжение есть и нужно проверить его значение тестером, так если напряжение меньше 10 вольт, то моторчик бензонасоса не запустится.
