Маркировка фар расшифровка: МАРКИРОВКА ФАР АВТОМОБИЛЯ

Содержание

ксенон, светодиодные лампочки, ближнего света, их расшифровка

На чтение 9 мин Просмотров 197 Опубликовано Обновлено

Содержание

  1. Для чего нужна маркировка фар
  2. Как правильно расшифровать маркировку
  3. Что обозначает маркировка
  4. Разновидности в зависимости от типа ламп
  5. Галогенные
  6. Ксеноновые
  7. Светодиодные

Маркировка фар всегда есть на задней или боковой части корпуса. Изучив ее можно узнать всю необходимую информацию – от даты производства до типа установленных ламп. Также есть данные о государстве, выдавшем разрешение на производство фар, направление движения и другие характеристики, касающиеся оборудования.

Для чего нужна маркировка фар

Есть ряд международных и отечественных стандартов (например ЕЭК ООН N99 и ГОСТ Р41. 99-99), которые обязывают производителей осветительного оборудования для транспорта маркировать их по определенному стандарту. Обычно это код, состоящий из латинских букв и цифр, в котором есть следующие данные:

  1. Модель изделия, его версия и модификация, если выпускается несколько разновидностей с определенными отличиями.
  2. Тип лампочек, которые можно использовать в фаре.
  3. Основные показатели освещения.
  4. Категория продукции.
  5. Ориентация светового потока (обычно блок-фары делаются для правостороннего или левостороннего движения и отличаются конфигурацией рассеивателя).
  6. В каком государстве был выдан сертификат.
  7. Дата изготовления.

Обычно данные выплавлены на корпусе фары. При установке на заводе также добавляется ярлык под капот, который дублирует данные, чтобы не снимать фары при замене лампочек.

Маркировка позволяет разобраться с особенностями фары буквально за минуту.

Как правильно расшифровать маркировку

Проще всего разобраться со схемой, компоновка всегда одинакова. Это относится как к основным фарам, так и к противотуманкам, задним фонарям, поворотникам и другому световому оборудованию при его наличии.

Что обозначает маркировка

Для простоты и наглядности вначале дана схема с указанием расположения разных групп данных. Ниже есть разъяснения для того, чтобы быстро разобраться и узнать все необходимые данные об оборудовании.

Это стандартный вариант, который можно встретить почти на всех фарах и фонарях.

Знак международного утверждения, обозначенный цифрой «1» подсказывает, в каком регионе сертифицированы фары или фонари. Чаще всего встречаются такие варианты:

  1. Е – Европа.
  2. DOT – США.
  3. SAE – ассоциация инженеров автопромышленности.

Рядом с буквенным кодом размещается цифра, которая показывает страну, выдавшую сертификат. Вот основные варианты:

  1. ФРГ.
  2. Франция.
  3. Италия.
  4. Нидерланды.
  5. Швеция.
  6. Бельгия.
  7. Венгрия.
  8. Чехия.
  9. Испания
  10. Югославия (все бывшие страны).
  11. Британия
  12. Австрия.
  13. Польша.
  14. Португалия.
  15. Россия

Это основные страны-изготовители. Часто на корпусе есть логотип производителя, особенно если бренд известный. Также доя простоты многие маркируют страну производства, чтобы не разбираться с кодами.

Код под цифрой 2 показывает назначение фары. Тут может быть несколько вариантов:

  1. А – передние габаритные или боковые огни.
  2. L – элемент подсветки заднего номерного знака.
  3. R – задние габариты.
  4. В – передние противотуманки.
  5. F – задние противотуманки.

Это самые часто встречающиеся варианты, используемые в маркировке.

Цифра «3» обозначает тип лампы, который установлен в оборудовании. Этот аспект подробно рассмотрен в следующей главе.

Число «4» подсказывает, какой вид ламп нужно использовать. Так, маркировка DCR обозначает, что можно ставить ксеноновые лампочки как для дальнего, так и для ближнего света.

Под цифрой «5» на схеме ведущее основное число или ВОЧ, которое показывает интенсивность ближнего и дальнего освещения. Все просто – чем выше показатели, тем ярче свет может выдавать оборудование. Такая информация наносится только фары, в которых есть ближний и дальний свет.

Цифра «6» обычно представляет собой стрелочки стрелочки. Они подсказывают, для какого движения предназначен источник света. Если стрелка направлена влево – для левостороннего, вправо – для правостороннего. Когда есть обе стрелки, то можно использовать фары на дорогах с разным направлением движения, но в этом случае обязательна регулировка оборудования для настройки светового потока. Если никаких обозначений нет, значит фара (а эта маркировка применима только для головного света) предназначена для правостороннего движения, именно оно больше распространено в мире.

Если на корпусе есть маркировка, показанная на схеме цифрой «7», это говорит о том, что в оборудовании использованы рассеиватели из полимерных материалов.

Символ под числом «8» при его наличии подсказывает, что в конструкции использован отражатель.

Число «9» предназначено для специалистов на автосервисах и показывает углы наклона, на которые следует ориентироваться при регулировке света. Они используют данные для упрощения и ускорения процесса.

Некоторые производители наносят маркировку на наружную часть фары.

Цифра «10» информирует о стандартах, которым соответствует то или иное изделие. Это могут быть как международные нормы, так и собственные или региональные варианты. Вторая строчка обычно отражает номер омологации (усовершенствование с целью улучшения показателей).


Разновидности в зависимости от типа ламп

При расшифровке обозначений основное внимание обычно уделяется типу используемых лампочек и их особенностям. В настоящее время есть три разновидности, которые устанавливаются на машины.

Галогенные

Самый распространенный вариант, который несколько десятилетий был основным. Сейчас используется меньше, но пока машин с галогенным светом больше всего. Что касается маркировки, она такая:

  1. HR – лампочка для дальнего света.
  2. HCR – галогенная лампа с двумя нитями накала, которая обеспечивает ближний и дальний свет.
  3. HC/HR – в блоке есть два отдельных модуля под источники дальнего и ближнего света.

Ксеноновые

В некоторых моделях можно заменить галоген на ксенон, но делать это лучше в автомастерской.

Этот вариант все чаще используется в машинах, так как обеспечивает мощный свет высокой яркости. На фарах можно найти такие обозначения:

  1. D2R. Рефлекторный тип, работает как обычные лампы.
  2. D2S. Прожекторные, вставляются в линзы и дают концентрированный пучок света.
  3. DC. В таких вариантах ксенон ставится в ближний свет.
  4. DCR. Ксеноновый источник для дальнего света.
  5. DC/DR. Два отдельных ксеноновых модуля под ближний и дальний свет.

Светодиодные

Маркировка фар под светодиодные лампочки имеет свои особенности. Этот вариант могут обозначать стандартным кодом HCR, используемым и для галогенных элементов. Но при этом на отражателе и линзе всегда будет выбито ЛЕД (LED), чтобы было понятно, что элементы рассчитаны именно под светодиодный источник света.

Если оборудование рассчитано под диоды, ставить в него другие источники света нельзя, так как они нагреваются намного сильнее и повредят отражатель или линзу.

Разобраться в маркировке фар несложно, она всегда делается по определенному стандарту. Это поможет быстро определить, под какие лампочки рассчитано оборудование и подходит ли источник света под правостороннее движение.

Маркировка автомобильных фар: что важно знать

Маркировка — одно из лучших изобретений человечества. Если узнать этот «язык», при одном взгляде на то или иное изделие сразу будет понятно — что это, из каких материалов и в какой стране изготовлено, для каких целей предназначено. Особое значение маркировка имеет для автомобилей — коды на деталях позволяют водителям и мастерам сервисных центров быстро и правильно подбирать запчасти, решать другие задачи. Есть своя маркировка и у фар.

Зачем нужна маркировка на блок-фарах? Она позволяет водителю увидеть, какой тип лампочек ему нужен, чтобы установить вместо сгоревших. Но, разумеется, это не единственная информация, обозначенная на фарах, здесь можно найти данные о соответствии стандартам, о стране сертификации, о годе выпуска и так далее.

Международные стандарты устанавливают определенный образец маркировки, согласно которому водитель может узнать информацию о типе ламп для установки в определенный блок, о модели фары, ее модификации и категории, о характеристиках освещения, направлении потока света, о стране, которая выдала сертификат соответственно, и о дате производства. Этой исчерпывающей информации вполне должно хватить для того, чтобы сделать правильный выбор — купить нужные фары, подходящие лампочки. Кроме утвержденных стандартов некоторые компании применяют и индивидуальную маркировку с дополнительными характеристиками оборудования.

Маркировку вы всегда можете найти на подфарнике — здесь она выплавляется. Дополнительно в виде наклейки маркировку дублируют под капотом на тыльной стороне корпуса фар: наклейка защищена, ее без повреждения нельзя снять и переклеить на другое изделие. Поэтому обратите внимание — качественная оптика всегда будет дополнена полноценной маркировкой: выплавленной надписью и дублирующей наклейкой.

Расшифровка маркировки на фарах

Первый символ кода определяет соответствие фары стандарту качества для конкретного региона. Так, если код начинается с буквы Е, это означает, что фара соответствует стандартам, принятым в Японии и Европе. DOT и SAE — соответствие стандартам, принятым в США.

После первого символа вы увидите цифру — она обозначает страну, в которое изделие было произведено, или в которой оно получило утверждение на использование класса оптики. Вот как соотносятся цифры и страны:

СТРАНА КОД СТРАНА КОД
Германия 1 Австрия 12
Франция 2 Норвегия 16
Италия 3 Финляндия 17
Нидерланды 4 Дания 18
Швеция 5 Польша 20
Венгрия 7 Португалия 21
Чехия 8 Россия 22
Испания 9 Хорватия 25
Великобритания 11 Беларусь 29

Например, если на фаре маркировка начинается с Е1, это означает, что фара была одобрена для использования в Германии.

Параметры и функционал оптики вы можете определить по следующим литерам:

  • А означает головную оптику.
  • B сигнализирует о том, что перед вами противотуманные фары.
  • Если в маркировке присутствует элемент C, это означает, что фара предназначена под лампы ближнего света.
  • Литера R сигнализирует, что перед вами блок для лампочек дальнего цвета.
  • Если же вы видите RL — это значит, что вы имеете дело с фарами для дневных ходовых огней.
  • L — подсказывает, что речь идет о подсветке номерного знака.

В отдельную группу можно отнести блок-фары, предназначенные для универсальных лампочек, которые можно переключать с ближнего на дальнее освещение и обратно. В этом случае в маркировке вы увидите следующие элементы:

  • HR, означает, что для дальнего света должны использоваться галогенные лампы.
  • HC/HR — для фар, предназначенных под галогены: в таком блоке есть два патрона под лампы дальнего и ближнего освещения. Если последнюю маркировку вы увидели на фаре авто из Японии, это означает, что фару можно переоборудовать и использовать ксеноновые лампы.

Маркировка: тип ламп

Каждая автомобильная лампа имеет свою степень нагрева, мощность, передачу пучка света. Чтобы обеспечить корректную работу оптики, используются соответствующие линзы, рассеиватели и так далее. Маркировка даст представление о типе ламп, предназначенных для конкретной фаре:

  • HCR. Сигнализирует, что блок предназначен для единственной галогенной лампы, которую можно переключать с ближнего на дальнее освещение и обратно;
  • CR. Фара, предназначенная для стандартных ламп накаливания. Такие встречаются на автомобилях в возрасте более 10 лет;
  • DC, DR, DCR. Это фары под ксенон. Символ D говорит о том, что фара дополнена соответствующими линзами и рефлектором. Обратите внимание, что ПТФ с кодами HC, HR, HC/R не могут быть использованы под ксенон. Также ксеноновые лампы запрещено устанавливать в заднее освещение;
  • PL — элемент кода, обозначающий использование в блоке пластмассового отражателя.

Есть дополнительные комбинации маркировки, которые позволяют уточнить параметры оптики: элементы DC/DR говорят о том, что перед вами фара под ксеноновые лампы с двумя модулями. Сочетание DCR означает дальний ксенон, а DC — ксенон ближний.

На наклейке нередко можно видеть стрелку и символы, обозначающие стороны движения: RHD — правый руль, LHD, соответственно, левый.

О расшифровке светодиодных ламп

Если мы говорим о лицензированном оборудовании для LED-ламп, в коде вы увидите маркировку HCR. А на отражателях и линзах фар будет представлен символ LED.

Конструкция фары, предназначенной под диоды, имеет отличия от блоков, в которые устанавливают галогенные лампы. И основное отличие — материал изготовления. Диоды характеризуются минимальной температурой нагрева, если сравнивать с галогенками, и если в фару, которая предназначена под галоген или ксенон, можно установить светодиоды, то обратный процесс выполнять не рекомендуется.

Наконец, отдельный уникальный код — противоугонная маркировка, которая предназначена для минимизации числа краж оптики с авто. Наносится такой код на рассеиватель или корпус фары — может содержать шифр о дате производства и модели автомобиля, о его VIN-коде, серийном номере детали. В случае, если подобного кода на фаре нет, но вы хотите его сделать, можно обратиться к дилеру — маркировка наносится методом лазерной гравировки.

Какой маркировки фары на вашем авто

Опубликовано: 24 / 09 / 2020


В жизни каждого автомобилиста рано или поздно наступает момент, когда приходится разбираться в том какие у него на авто фары, что обозначают аббревиатуры, нанесенные на корпус и какие лампочки следует выбирать для этой оптики.

Чтобы внести ясность в данный вопрос, решил разложить все «по полочкам». Итак, усаживайтесь по удобнее, мы начинаем!

Как правило, маркировка наносится на верхнюю часть блок фары или на стекло с внутренней. Бывает и такое, что найти маркировку без демонтажа фары просто невозможно.

На сегодняшний день на все средства передвижения устанавливаются источники освещения следующего типа:

  • С — ближний свет.
  • R — дальний свет.
  • СR — двухрежимный или комбинированный (ближний/дальний) свет с лампами накаливания (Правила ЕЭК ООН № 112, ГОСТ Р 41.112-2005).

………………………………………………………………………………….

  • HС — ближний свет.
  • HR — дальний свет.
  • HСR — двухрежимный или комбинированный (ближний/дальний) свет с галогенными лампами (Правила ЕЭК ООН № 112, ГОСТ Р 41.112-2005).

……………………………………………………………………… ………….

  • DС — ближний свет.
  • DR — дальний свет.
  • DСR — двухрежимный или комбинированный (ближний/дальний) свет с газоразрядными лампами (ксенон) (Правила ЕЭК ООН № 98, ГОСТ Р 41.98-99).
  • C – ближний свет;
  • R – дальний свет;
  • H – исключительно с галогенкой;
  • HCR – ближний и дальний с галогенкой;
  • DC – ближний свет ксенон;
  • DCR – дальний свет и ближний — ксенон;
  • PL – пластиковый рассеиватель;
  • S – цельностеклянная лампа-фара;
  • B – противотуманка;
  • A – габаритные огни;
  • 02 – код официального утверждения.

Все сокращения и обозначения утверждены официально и являются международным стандартом, который обязаны соблюдать все автопроизводители!

Теперь предлагаю перейти к практике! Рассмотрим маркировку приведенную на рисунке и на базе полученных знаний попытаемся расшифровать, что за фара перед нами.

  1. Знак международного утверждения, а также код страны, которой он соответствует. Эта метка наносится на рассеиватель фары, а также на корпус фары, в случае если рассеиватель съемный. В Америке фары маркируются аббревиатурой «DOT» (Department Of Transport/Министерство транспорта), в Европе – буквой «Е» в кружке с цифрой. Цифра соответствует коду страны. Все коды стран представлены ниже.
E1 Германия

E2 Франция

E3 Италия

E4 Нидерланды

E5 Швеция

E6 Бельгия

E7 Венгрия

E8 Чехия

E9 Испания

E10 Югославия

E11 Англия

E12 Австрия

E13 Люксембург

E14 Швейцария

E15 ГДР*

E16 Норвегия

E17 Финляндия

E18 Дания

E19 Румыния

E20 Польша

E21 Португалия

E22 Россия

E23 Греция

E24 Ирландия

E25 Хорватия

E26 Словения

E27 Словакия

E28 Беларусь

E29 Эстония

E30 **

E31 Босния и Герцеговина

E32 Латвия

E37 Турция

E42 Европейское сообщество

E43 Япония

  1. Назначение фары

  • A — Боковые фары;
  • B — ПТФ;
  • C — Ближний свет;
  • R — Дальний свет;
  • CR — Ближний и дальний;
  • C/R — Ближний или дальний.
  1. Регламент ламп h5

  • HC — Галогеновые лампы ближнего света;
  • HCR — Галогеновые лампы ближнего и дальнего света;
  • HC/R — Галогеновые лампы ближнего или дальнего света.
  1. Маркировка фар для ксенона

  • DC — Ксенон ближний;
  • DR — Ксенон дальний;
  • DC/R — Ксенон ближний или дальний.
  1. Освещенность

Люксы (в системе СИ освещенность измеряется в Люксах (Лк)): 7.5; 10; 12.5; 17.5; 20; 25; 27.5; 30; 37.5; 40; 45; 50.

  1. Направление движения

Если на корпусе имеется стрелка, это значит, что фара предназначена для левостороннего движения, в противном случае, отсутствие стрелки значит, что она для правостороннего.

Бывает, что стрелка двухконечная, то есть в двух направлениях, это значит, что фара пригодна как для право- так и для левостороннего движения.

Фирма-производитель. Здесь все просто, на корпусе будет название бренда перед или после слов «made in».

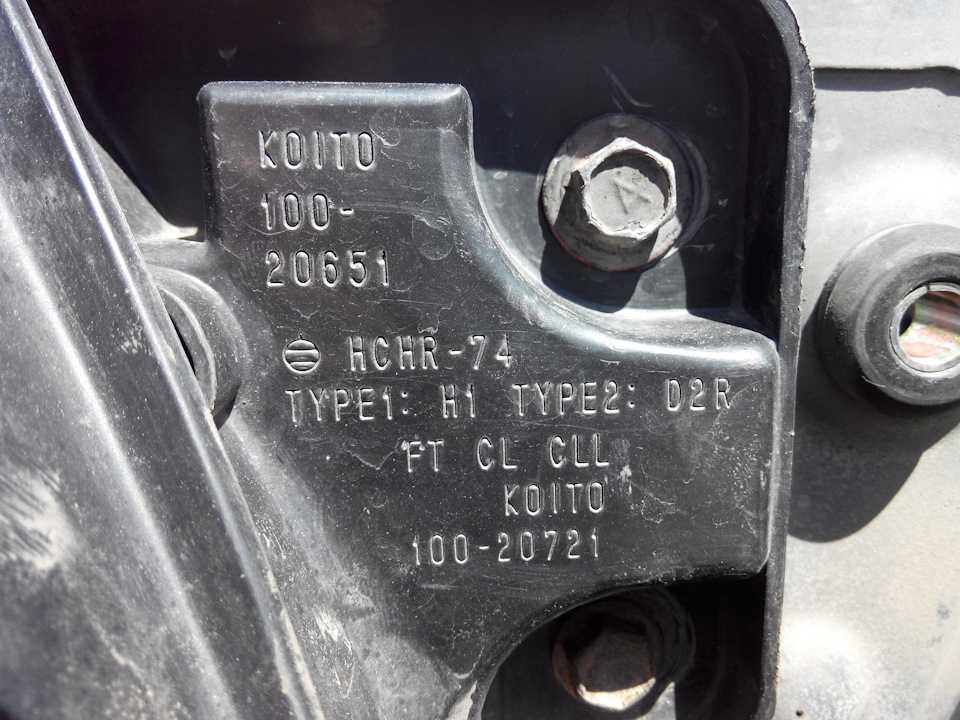

Сокращение HCHR на японских авто расшифровывается как — HID C Halogen R. То есть, перед нами: ксенон ближний и галоген дальний.

В марте 2010 года были внесены кое какие поправки в технический регламент относительно газоразрядных источников освещения (ксенон). Пройти техосмотр с установленным ксеноном стало невозможным.

Также запрещена эксплуатация ТС с установленными ксеноновыми лампами в фары, которые не предназначены для ламп такого типа. За нарушение закона следовало наказание в виде лишения прав на срок от полугода до года, а также изъятие таких приборов освещения.

Тотальный игнор закона и невозможность контролировать большой поток автомобилей привели к тому, что к фарам с ксеноном стали относиться более лояльно, а чуть позднее были внесены коррективы в техрегламент.

Если когда-то за установленный ксенон лишали прав и невозможно было пройти техосмотр, то начиная с осени 2010, ксенон можно устанавливать в фары HCR. Единственным условием является обязательное дооборудование таких фар системой очистки, то есть омывателем, а также автокорректором.




ксенон, светодиодные лампочки, ближнего света, их расшифровка

Как правильно выбрать ксенон

Присутствие на автомобильном рынке большого ассортимента ксеноновых фар может вызвать некоторое замешательство при их покупке, тем более после введения в 2014 году запрета на использование самодельных ксеноновых ламп.

О чём нужно знать, приняв решение об установке ксеноновых ламп:

  • Розжиг на ксеноновой лампе происходит после достижении уровня напряжения, равного 2400 В. Чтобы не допустить повреждения электроприборов и проводки автомобиля, следует пользоваться прибором, который называется балластом. Его предназначением является преобразование аккумуляторного напряжения, равного 12 вольтам, в требуемые 2400 В. Для его установки может быть использовано как пространство под капотом автомобиля, так и любое другое удобное место.
  • На оттенок излучения ксенона оказывает влияние цветовая температура, которая может колебаться в диапазоне от 3500 К (3227оС) до 8000 К (7727оС). У водителя имеется возможность сделать выбор цветовой гаммы, начиная с тёплого жёлтого и заканчивая холодным белым.
  • Лидерами по части востребованности и соответствию стандартам являются биксеноновые лампы.

Необходимо отметить, что автомобильный рынок сейчас буквально наводнён псевдо ксеноновыми лампами, которые к настоящим ксеноновым не имеют никакого отношения. Проверка производится очень просто – лампы просят подключить. Для включения фальсификата не требуется преобразователя, что его и выдаёт.

Новые дополнения в правилах дорожного движения потребовали от автолюбителей изучения вопроса маркировки фар под ксеноновые лампы. Это касается и новичков, и бывалых водителей, если они хотят избежать проблем при встрече с дорожной полицией.

Таблица маркировки фар под ксенон и галоген

Если говорить про обычные лампочки, то маркировка будет иметь такую аббревиатуру по ГОСТ, как:

Сближний свет
Rдальний свет
CRдвухрежимный

Маркировка газоразрядного источника света начинается с буквы D, а галогенной нити накаливания с H.

При желании установить галогенные или ксеноновые лампочки, необходимо, чтобы на фарах была нанесена следующая маркировка:

АббревиатураРасшифровка
Галогеновое освещение
HCоптика ближнего освещения
HCRЛампа ближнего и дальнего освещения
HC/RЛампа ближнего или дальнего освещения
Ксеноновое освещение
DCЛампы ближнего освещения
DRЛампы дальнего освещения
DC/RЛампы ближнего или дальнего освещения

Как избежать лишения прав за ксенон, объясняется в статье: лишение прав за ксенон.

Про причины, если ксенон светит розовым цветом, читайте здесь.

Для чего нужна маркировка фар

Есть ряд международных и отечественных стандартов (например ЕЭК ООН N99 и ГОСТ Р41.99-99), которые обязывают производителей осветительного оборудования для транспорта маркировать их по определенному стандарту. Обычно это код, состоящий из латинских букв и цифр, в котором есть следующие данные:

  1. Модель изделия, его версия и модификация, если выпускается несколько разновидностей с определенными отличиями.
  2. Тип лампочек, которые можно использовать в фаре.
  3. Основные показатели освещения.
  4. Категория продукции.
  5. Ориентация светового потока (обычно блок-фары делаются для правостороннего или левостороннего движения и отличаются конфигурацией рассеивателя).
  6. В каком государстве был выдан сертификат.
  7. Дата изготовления.

Обычно данные выплавлены на корпусе фары. При установке на заводе также добавляется ярлык под капот, который дублирует данные, чтобы не снимать фары при замене лампочек.


Маркировка позволяет разобраться с особенностями фары буквально за минуту.

Светодиодная оптика

На шоссе общего пользования все чаще встречаются автомобили с источниками света класса LED. Маркированные лед-линзы охватывают большую площадь дороги и способны проработать более 10 000 часов.

Многих автовладельцев интересует вопрос, какая маркировка светодиодных фар с завода и можно ли самостоятельно установить диоды вместо галогена или ксенона. Оптика с диодами имеет надпись HCR, обозначающую обычные галогеновые лампы. Однако шифр всех отражателей и линз дополнительно содержит приставку LED, а их конструкция существенно отличается.

В дневных ходовых огнях лампа встроена в корпус без какой-либо маркировки. Расположение огней регламентируется руководством по безопасности транспорта.

Знание расположения маркировки позволяет не только обнаружить замену фары из-за ДТП, но и обезопаситься от штрафов, используя правильные лампы.

Ксенон и закон

На вопрос маркировки нужно посмотреть и с другой стороны. Допустим, человека остановили на посту ГАИ, однако инспектор не в курсе обозначения определенных маркировок и выписывает штраф, так как они не соответствуют ГОСТу. Что же делать в таком случае? Вопрос о переделке фар под ксенон рассмотрим ниже, а пока рассмотрим описываемую ситуацию.

В защиту можно показать все специальные документы, в которых прописаны маркировочные данные фар. Любые лампы для оптики будут иметь такую же маркировку, как и фары. Нужно заметить, что маркировка стекол автомобилей также должна совпадать с теми данными, которые указаны на лампах. Однако после этого инспектор не успокоится, а продолжит выписывать штраф. Почему? Маркировка фар под ксенон КИА довольно сложный вопрос, поэтому многие попадаются на незаконном использовании.

Дело в том, что в ГИБДД работает другая система норм, по которой в такой ситуации выписывается штраф. К сожалению, имеется документ, который регулирует установку различных оптических приборов на машину. И этот же документ запрещает использовать определенные детали, в данном случае оптические приборы в нештатных режимах. Вот именно за это сотрудник ГИБДД выпишет штраф.

Это интересно: Самостоятельная замена и ремонт тахометра, если не работает

Водитель в таком случае задумается, почему же тогда эти лампочки продают? Ответ прост. Данную систему нужно устанавливать лишь в подходящие фары. Если оптика в машине создана с упором на использование галогеновых ламп, то какая бы маркировка под ксенон ни была, в любом случае их использование считается незаконным. Если же на стекле имеется символ D, тогда можно спокойно устанавливать ксеноновый свет. В таком случае никто не имеет права выписать штраф, ведь обозначение фары – под ксенон, а не галоген.

Если же очень хочется использовать данный вид оптической системы, но автомобиль не предусмотрен, тогда есть только один совет. Нужно заменять всю оптику, которая имеется в автомобиле, под ксеноновую. Если такое оснащение для определенной марки машины уже имеется, тогда можно спокойно менять всю систему. Однако нужно понимать, что не ко всем автомобилям имеется подобный набор.

Как законно установить в фары светодиодные лампы?

Согласно законодательства, в случае, если вы вносите изменения в конструкцию автомобиля, то вы имеете право эксплуатировать автомобиль на дорогах общего пользования только после прохождения определенной процедуры в легализации установленного оборудования в ГИБДД и в специализированных организациях.

Более подробно, как оформить переоборудование автомобиля, мы рассмотрели в статье «Штраф за газовое оборудование в автомобиле». Напомним, что в этой статье мы рассмотрели процесс легализации установки на транспортное средство газового оборудования.

При установки светодиодных ламп в машину вам потребуется для начала переоборудовать фары в специализированной организации, которая установит в них соответствующие линзы и другое оборудование, которое обеспечит светодиодному освещению оптимальный пучок света, проецируемый на дорогу.

Так же для законного оформления светодиодной оптики вам необходимо получить разрешение на переоборудование автомобиля.

В том числе, после установки / переделки передних фар в специализированной организации вы должны оформить переоснащение машины в ГИБДД и получить свидетельство о соответствии транспортного средства с внесенными в его конструкцию изменениями согласно требованиям безопасности.

Подробнее о самом процессе здесь.

Тип оптики

Фары делятся по назначению. Каждая буква отвечает за особенности и функционал:

А – место расположения сбоку;В – маркировка противотуманных фар;С – оптика, отвечающая за ближний световой поток;R – фара дальнего света.Сдвоенное обозначение CR или C/R говорит о совместном использовании для дальнего и ближнего потока света. HR — дальний с галогенной лампой.

Расположение световых приборов на автомобиле устанавливается ГОСТами и регламентами о безопасности транспортных средств.

Так, маркировка на фаре в виде буквы В говорит о том, что это ПТФ и ее запрещается использовать в качестве основного источника света в ночное время суток.

Световые элементы

Существующие типы маркировки автомобильных фар:

  1. HC/HR – предназначается только для галогеновых ламп. При этом в оптике установлено 2 модуля на дальний и ближний свет.
  2. HCR – для обеспечения света во всех режимах используется одна лампа с колбой, наполненной галогеном.
  3. CR – оптика разработана под классические лампы накаливания.
  4. DC, DR, DCR говорит об использовании фар под ксенон для ближнего, дальнего или совместного режима освещения соответственно.

В оптике, разработанной для газоразрядных ламп, запрещено использование элементов с галогеном и наоборот. Данная фара обеспечит регламентированный луч только с заводским типом лампы.

Маркировка в соответствии с регионом

Первая цифра в коде говорит о соответствии оптики с регламентами и международными стандартами разных стран.

  • Е – означает маркировку для европейских, японских машин;
  • DOT, SAE – для американских моделей.

Дополнительная цифра рядом с кодом указывает место изготовления оптики: цифра 4 указывает на Голландию, 1 – на Германию, а 2 и 3 — на Францию и Италию.

Китайские заменители оригинальной оптики зачастую не соответствуют заявленным характеристикам и не могут обеспечить безопасность на дорогах общего пользования

При покупке поврежденной фары следует обращать внимание только на оригинал или качественные дубликаты. Дополнительный код PL говорит о пластмассовом отражателе, который собирает световой пучок

Направление движения

В регионах может отличаться направление встречного движения. От этого зависит не только угол света, но и высота луча, обеспечивающая комфортное вождение для всех участников дорожного движения.

Для регионов с правосторонним движением стрелка направлена вправо, а с левосторонним – влево.

Американские модели не оснащаются галкой, подходят для разных типов движения и имеют код с двумя стрелками.

Фирма-изготовитель

Каждый производитель ставит шильдик или название марки на фарах. Этот признак говорит об оригинальной детали, которая отвечает всем заявленным требованиям. Такая деталь прослужит долгие годы.

Отсутствие обозначения на стекле или корпусе под капотом свидетельствует об установке неоригинальной оптики из-за крупной аварии. К оптике 1 класса можно отнести только оригинальный продукт. Заменители не могут обеспечить требуемую освещенность, люксы от ламп, а также прочность при попадании небольших камней.

Конструкция ксеноновых ламп

На сегодняшний день распространены две разновидности подобных ламп, имеющих различную конструкцию:

  1. Шаровая колба из кварцевого стекла, которое является единственным современным видом материала, имеющим приемлемую себестоимость и способным выдерживать большое давление. В нее вмонтированы два вольфрамовых электрода, функцию контактов, проводящих электрический ток, выполняют цилиндрические выводы. С их помощью можно осуществлять крепеж колбы к имеющейся системе или подключать провода. Сама колба наполняется ксеноном под давлением 8-9ат, во время функционирования осветительного прибора его показатели увеличиваются в 2,5 раза. В конструкцию отдельных модификаций включен массивный анод, позволяющий работать на постоянном токе.
  2. Трубчатая колба с естественным способом охлаждения. Материалом также является толстое кварцевое стекло, на противоположных концах колбы располагаются вольфрамовые электроды. Для вводов используется молибденовая фольга, а для внешних выводов – сталь, переходные втулки изготовлены из титана. Давление ксенона, которым заполняется колба, может составлять от 15 до 330мм рт. ст.

Маркировка, наносимая на ксеноновые лампы

Многие автолюбители уверены в том, что качество ксеноновых ламп значительно выше, чем у галогеновых. И что испускаемый ими свет не так утомителен для глаз водителя. И это действительно так, так как колебания показателей цветовой температуры (характеристика, отображающая интенсивность излучения конкретным источником света, с точки зрения функции длины волны) у ксеноновых ламп колеблется от 4300 К (4027оС), что соответствует жёлтому цвету, до 8500 К (8227оС), а это уровень сиренево-фиолетового цвета. И тот, и другой цвета позволяют лучше видеть дорогу, что, естественно, снижает нагрузку на глаза водителя.

Фары для ксенона бывают одноламповыми и двухламповыми, о чём свидетельствует соответствующая маркировка на них. Наличие на ксеноновой лампе сочетания DC свидетельствует о том, что она используется на ближнем свете, тогда как на лампы дальнего света наносятся буквы DR. Если же лампа используется и в режиме дальнего света, и в режиме ближнего, то на её поверхность наносится маркировка DC/R.

Если на ксеноновой лампе имеется стрелка, то она предназначена для использования на автомобилях при левостороннем движении, а её отсутствие, соответственно – для правостороннего. В тех случаях, когда лампа может быть использована при любом движении, на её поверхность наносятся сразу две стрелки.

Какие лампы выбрать

Для того чтобы правильно подобрать лампочку для того или иного освещения, необходимо разбираться в маркировке фары, нанесённой на её корпус.

Маркировку уже установленных фар можно увидеть, заглянув под капот, на внутренней части стекла. В некоторых случаях для этого потребуется снятие фары.

Страна, которая одобрила оптику, обозначается буквой и цифрой, обведёнными кругом. Если в кружочке стоит буква Е, то это означает, что утверждение получено от европейской страны.

Если же кружочком обведена аббревиатура DOT, то утверждение относится к Соединённым Штатам Америки. Кстати, DOT расшифровывается как Министерство Транспорта (Departament of Transport).

Циферка рядом с буквой обозначает саму страну. Каждая страна имеет свой порядковый номер.

Наличие в маркировке стрелок обозначает предназначение фары при использовании транспортного средства в левостороннем движении.

Если такая маркировка отсутствует, то, соответственно, фары предназначены для правостороннего движения. При наличии одновременно двух стрелок, фара предназначена для обоих видов движения.

На самом деле, маркировка несёт в себе огромную информацию, например, о фирме-производителе (в этом случае Hella).

Если рассматривать наше изображение маркировки, то первая аббревиатура DC обозначает возможность установки ксенона ближнего освещения.

Кроме этого, здесь могут быть такие символы, характеризующие как иное ксеноновое освещение (DR, DC/R), лампы с цоколем h5-галоген (HC, HCR, HC/R), так и обычные лампы накаливания (C- ближнее, R- дальнее, CR— ближнее и дальнее, C/R- ближнее или дальнее освещение).

С левой стороны от круга с обозначением страны, находится число, говорящее о территории освещения. В нашем случае этот показатель равен 20 квадратным метрам.

Буква А означает, что фара считается боковой (если есть символа В, фара будет считаться противотуманной).

Каждое транспортное средство должно иметь информацию о начальном угле наклона для ближнего освещения, которая указывается на фаре или на табличке, расположенной под капотом. Этот показатель измеряется в процентах и может варьироваться от 1 до 1,5%.

Если говорить про международное обозначение, то наличие в маркировке буквы Н обозначает использование фары только для галогенных ламп. Если на фаре присутствует маркировка PL, то рассеиватель изготовлен из пластмассы.

Но есть и другие обозначения, например:

Если же с маркировкой все понятно, то можно приступить к выбору самих лампочек. Сегодня автомобильный рынок полон огромным ассортиментом лампочек от всевозможных производителей.

Выбирая между ксеноном и галогеном, следует знать типовые характеристики и показатели каждого освещения:

ксеноновая лампа гарантирует автовладельцу хорошую видимость дороги, несмотря на плохие погодные условия (дождь и снег), а также в тёмное время суток. Главное преимущество такого освещения — нет угрозы ухудшения зрения. Конечно, если не смотреть на включённую фару длительный период. Эта характеристика больше относится к зрению водителей встречных транспортных средств и к владельцам ксенона, которые совершают езду в тёмное время суток, смотря на освещённую дорогу. Освещение ксенона очень похоже на солнечный свет, поэтому оно и не является раздражителем для человеческого глаза;

Продолжительность работы ксеноновой лампы составляет максимально 3 тысячи часов, при этом потребляемая мощность будет равна 35 вольтам. Недостаток ксеноновой лампочки — её стоимость.

галогеновая лампа устанавливается в фары, предназначенные для головного света. Галогеновая лампа является лампочкой накаливания с инертным газом в колбе. Показатели освещения, в отличие от галогенок, имеют довольно низкие характеристики. Полученный световой поток и эффективность таких ламп находятся на низком уровне.

Однако, стоимость их довольно приемлема, в отличие от цены галогеновых ламп. Преимуществом галогена считается их долговечность, огромный ассортимент различных типов и размеров.

Какой лучше купить ксенон на мотоцикл, узнайте из этой информации.

Преимущества и недостатки светодиодов

Плюсы светодиодов:

  • Высокий КПД (80% и больше), а значит, малое энергопотребление. Это экономит топливо и продлевает время жизни аккумулятора.
  • Экологическая чистота. В их спектре нет ультрафиолетовых и инфракрасных лучей, при производстве не используется ртуть и другие вредные вещества.
  • Большой срок службы. Их может хватить на весь период эксплуатации автомобиля.
  • Яркое свечение – до 3 500 лм.
  • Устойчивость к вибрациям и другим механическим воздействиям.
  • Небольшие размеры расширяют поле деятельности для дизайнеров.
  • Полупроводниковые приборы устанавливаются в герметичном корпусе. Это делает конструкцию устойчивой к влаге.
  • Мгновенно загораются.

У светодиодов есть и недостатки:

  • Дороговизна. Они стоят в несколько раз больше, чем галогенные.
  • Тепловыделение хоть и небольшое, но есть, и его нужно отводить. Чем лучше вентиляция, тем дольше срок службы.
  • Из-за того, что они выделяют мало тепла, зимой могут покрыться снегом, который не тает. Особенно это касается задних фар.
  • Нет единого стандарта, который бы соблюдали все производители. Поэтому иногда есть риск приобрести некачественную лампу.
  • Могут выйти из строя при скачках напряжения.

Для отвода тепла на LED-лампах устанавливают радиаторы. Если они некачественные, срок службы значительно сокращается.

Разрешенный перечень фар по закону для установки

Ксенон можно устанавливать в те фары, которые оборудованы для данного вида источника света. Нельзя просто так поставить ксеноновые фары — это противозаконно.

Законодательством установлены виды фар, в которые разрешено устанавливать ксенон.

Они носят специальные маркировки:

DR и DCозначает, что машина имеет фары дальнего и ближнего света. Установка ксенона разрешена в любую из них. Также допускается монтаж в обе фары
DCRтакая маркировка встречается у автомобилей, которые оборудованы одной лампой, работающей как для ближнего, так и для дальнего света (так называемые двухрежимные фары). Установка ксенона не запрещена
HR и DCмаркировка говорит о том, в дальний свет устанавливать ксенон запрещено, а в ближний — разрешено
HR и HCтакая маркировка встречается на фарах японских автомобилей. В этом случае ксенон может быть установлен. Если же маркировка проставлена на машине, выпущенной в другой стране, то допускается установка только галогеновых фар

Можно запомнить более легкое правило: если на маркировке стоит буква D, то галоген разрешен. Свидетельство о регистрации ТС? В остальных случаях придется довольствоваться галогеном или лампой накаливания.

Получить информацию о возможности установки ксеноновых фар можно у завода-производителя или официального дилера торговой марки, под которой выпущен автомобиль.

Не допускается установка газоразрядных фар при таких маркировках:

HC и HRозначает, что на автомобиль можно устанавливать только галогеновые лампы
HCRмаркировка указывает на то, что в автомобиле установлена одна лампа для дальнего и ближнего света. Ксенон запрещен в таких машинах
CRавтомобили, в которых можно устанавливать только лампы накаливания

Другие виды фар запрещены.

Многие автовладельцы полагают, что если ксеноновые фары были куплены в престижной компании, а не на китайском рынке, то их установка законна.

На самом деле, марка и модель ксенона значения не имеет. Возможность установки таких фар предусматривается производителями, поэтому любые ксеноны, независимо от стоимости, запрещены.

Подборка для Вас!

Скачайте в надежное место бланки и образцы документов для автолюбителей.

Общие моменты

Особенностью фар с линзами является то, что поток света «разрезается», за счет чего происходит корректировка направления. Лучи проходят только по горизонту, а по-вертикали не пропускаются.

Конструкция фар с линзами состоит из отдельных блоков. Это:

  • непосредственно фара;
  • отражатель;
  • ксеноновая лампа.

Линза используется для фокусировки пучка света прямо на дорогу, и это является основной ее функцией. Свидетельство о регистрации транспортного средства? Использование фар без линз считается незаконным.

Чтобы пучок света был разрезан строго по вертикали, используются специальные магнитные «шторки». Возможна установка автоматической регулировки фар.

Первоначальные данные

Водители прибегают к подобным хитростям для того, чтобы улучшить внешний вид машины и ее характеристики, или же, чтобы добиться качественного освещения.

Плюсы использования линзованных фар:

  • повышение заводских характеристик транспортного средства;
  • улучшение внешнего вида, «тюнинг» машины;
  • высокая функциональность и долговечность.

Однако, следует учесть, что существуют и минусы. Установка линз с ксеноновыми лампами в кустарных условиях считается незаконной.

После того, как лампы установлены, их требуется правильно отрегулировать. Доверять работу по установке фар и линз следует опытному мастеру в автосервисе.

Для чего его ставят

К установке ксеноновых ламп водители прибегают по нескольким причинам:

Для тюнинга транспортного средстваКсеноновые фары смотрятся красиво, а при установке линз можно получить эффект «ангельских глаз» — вокруг линзы устанавливается ободок из светодиодов. При этом следует отметить, что возможен тюнинг с использованием галогенных ламп
Улучшение светового потокаЛинзы могут быть установлены вместе с ксеноновыми лампами. Как правило, установка осуществляется на специальных ремонтных станциях, имеющих сертификат. Ксеноновые лампы поставляются в комплекте с линзами
Заводские установки и замена лампНа некоторых моделях авто линзы с лампами устанавливаются на заводе в штатном порядке. Как правило, данные модели машин стоят весьма дорого, как и отдельная комплектация для них. Фары в современных автомобилях являются отдельными компьютерными системами, имеющими множество функций — освещение поворотов, изменение угла освещения

Основная причина, по которой водители прибегают к установке ламп — тюнинг, улучшение внешнего вид автомобиля.

Однако, если требуется только тюнинг, установить линзы на автомобиле можно и на галогенные лампы. Световой поток в данном случае не улучшается.

Зачастую водители ставят линзы с «глазами ангела». Следует учитывать, что линзированная оптика, это не только украшение автомобиля. Ставить лампы с линзами нужно для улучшения каких-либо характеристик.

Мастера автосервиса предлагают выбор — установка линз с галогеном или ксеноном. Наиболее предпочтительным является второй вариант по причине того, что свечение ксеноновых ламп более сильное, в особенности, если используется фара с отражателем.

Кроме того, на заводских машинах чаще всего ставят галогенные лампы с линзами, что позволяет сфокусировать пучки света.

Для установки линз требуется серьезное оборудование. Кроме самих линз в фаре должны стоять датчики, работа которых позволяет автоматически скорректировать угол света.

Это требование безопасности, и нарушение его сопоставимо с нарушением закона и ПДД. Данное оборудование весьма дорогостоящее, поэтому используется только в авто с максимальной комплектацией.

Чем регулируется

Сотрудник ГИБДД имеет право снять такие фары, а у водителя возникнут проблемы при прохождении технического осмотра.

Чтобы получить разрешение на установку фар, следует обратиться в сертифицированную организацию. При этом следует учесть, что может потребоваться разрешение от ГИБДД и полная замена фар.

Нормативные акты:

  1. Правила ЕЭК ООН № 99.
  2. Кодекс об административных правонарушениях — ФЗ № 195. Статья 12.5.
  3. ГОСТ стандарт Р.41.99 — 99.
  4. Разъяснения Департамента по обеспечению безопасности дорожного движения от 20 февраля 2010 г. «Об использовании ксеноновых фар».

Данные нормативные акты применяются как водителями, так и сотрудниками ГИБДД, осуществляющими проверку авто и изъятие фар.

Общие сведения

Кроме того, несоблюдение требований маркировки может привести к плохому качеству освещения, ведь непредназначенные для этого фары не могут обеспечивать нормальной работоспособности ксенона и концентрирования излучаемого ним света, что необходимо для эффективного использования таких осветительных приборов.

Маркировкой называется обозначение особенностей фар, выраженное в буквах и цифрах, которые рассказывают потребителю о том, что можно смонтировать в этой оптике, чтобы она выполняла свои задачи максимально продуктивно, при этом не мешала другим автомобилистам.

Маркировка полезна для мастеров, которые сразу понимают, какие лампы в ней можно использовать и какие дополнительные приборы вполне могут использоваться для обеспечения работоспособности.

Первоначальные данные

К примеру в Японии используется маркировка HC/HR — такая же, как и в европейских автомобилях, но если в азиатской стране это означает пригодность фары для ксенона в ближнем и дальнем режимах, то в европейских автомобилях такое обозначение будет полным запретом на ксеноновые лампы и предназначение фары сугубо для галогеновой лампы.

Поэтому если машина японская, но эксплуатируется в европейских странах, в частности, в России, то нужно иметь при себе определенные документы, объясняющие значение маркировки.

Не стоит игнорировать маркировку на фарах, поскольку в случае нарушения ее требований можно не только не получить качественного света, но и ослеплять при этом других водителей, что не только неприятно, но еще и опасно, поскольку создает аварийную ситуацию и может спровоцировать настоящую трагедию.

Их конструкция

Задачей собрать свет в луч опекается отражатель, который принимает все лучи на себя и направляет их в определенном направлении, многократно усиливая.

При этом для ксеноновой фары есть и корректор, который ограничивает световую зону, направляя луч вперед.

Сами лампы ксенона сделаны в виде колбы, в которой находятся два электрода, а само ее внутреннее пространство заполнено благородным инертным газом — ксеноном.

Рекомендуем: Как почистить свечи зажигания от нагара в домашних условиях

При включении лампочек срабатывает блок розжига, который находится отдельно от лампочки, и выдает через провода напряжение в 25 тысяч Вольт, которое поступает в колбу, и при этом газ начинает светиться, а уже его свет направляется в нужном направлении с помощью корректора.

Законодательная база

Это же касается и отдельных технических элементов, в том числе фар. Таким образом, когда в фаре, не предназначенной для ксенона и не имеющей соответствующей маркировки находится именно ксеноновая лампа, то это является нарушением установленных норм.

Но маркировка ксенона на фарах законом 2021 года не оговаривается, поскольку такого не было принято.

А вот человек, который был замечен при эксплуатации автомобиля, в котором световые приборы не соответствуют маркировке или они вообще были заменены без согласования с техническими органами ГИБДД, рискует получить наказание.

Об этом говорит Кодекс об административных правонарушениях Российской Федерации и его статья 12.5, которая предусматривает даже лишение прав, если наличие непредназначенных для этого устройства лампочек будет доказано техническими экспертами.

Отсутствие обозначения на стекле или корпусе под капотом свидетельствует об установке неоригинальной оптики из-за крупной аварии. К оптике 1 класса можно отнести только оригинальный продукт. Заменители не могут обеспечить требуемую освещенность, люксы от ламп, а также прочность при попадании небольших камней.

Где встречается маркировка

Коды изготовителя и вся необходимая информация указывается в двух местах. Где смотреть маркировку на фаре:

  • на стекле фары,
  • на пластиковом корпусе под капотом.

На старых моделях автомобилей код встречается на нижней стороне корпуса. Для просмотра всей информации необходимо полностью демонтировать и перевернуть световой прибор. Обозначение машины встречается в виде наклеек, которые отрываются со временем, после чего восстановить их невозможно.

Нанесение наклейки, которая не соответствует действительности, и установка непредусмотренных ламп карается административным штрафом и вынесением предписания для устранения неисправности.

Знаки международного утверждения

Знак международного утверждения представляет собой букву E и одну-две цифры, взятые в круг. Цифры указывают на страну, выдавшую утверждение именно на этот световой прибор. Вполне очевидно, что номер должен соответствовать стране, в которой эксплуатируется фара. Расшифровку кодов стран мы можем увидеть в нижеприведенной табличке:

Расшифровка кодов стран международного утверждения автомобильных световых приборов

Код

Страна

Код

Страна

1 Германия 18 Дания
2 Франция 19 Румыния
3 Италия 20 Польша
4 Нидерланды 21 Португалия
5 Швеция 22 Российская Федерация (соответствует ГОСТу)
6 Бельгия 23 Греция
7 Венгрия 24 не присвоен
8 Чешская республика 25 Хорватия
9 Испания 26 Словения
10 Югославия 27 Словакия
11 Соединенное Королевство 28 Беларусь
12 Австрия 29 Эстония
13 Люксембург 30 не присвоен
14 Швейцария 31 Босния и Герцеговина
15 не присвоен 32-36, 38, 39 не присвоен
16 Норвегия 37 Турция
17 Финляндия 40 бывшая югославская республика Македония

Вместо литеры «E» и цифр в кружочке может быть надпись DOT. Это аббревиатура от Departament of Transport (Министерство транспорта), и относится такая маркировка к Соединенным Штатам Америки.

Что можно узнать по маркировке фар

Необходимый минимум маркируемой информации обычно включает в себя:

  • свойства, тип и технологию применяемых ламп;
  • определение фары по характеру её применения;
  • уровень освещённости дороги, создаваемый прибором;
  • название страны, разрешившей применение данной фары и утвердившей её технические условия и сертификат соответствия предъявленному на испытания образцу;
  • дополнительные сведения, включающие особенности автомобилей, на которых данный световой прибор используется, дату выпуска и некоторые другие характеристики.

Не всегда маркировки унифицированы с каким-либо международным стандартом, но основная часть кодов примерно соответствует общепринятому набору аббревиатур.

Место расположения

Возможны два случая локации маркировки, на защитных стёклах оптики и на тыльной стороне пластикового корпуса фары.

Отсутствие обозначения на стекле или корпусе под капотом свидетельствует об установке неоригинальной оптики из-за крупной аварии. К оптике 1 класса можно отнести только оригинальный продукт. Заменители не могут обеспечить требуемую освещенность, люксы от ламп, а также прочность при попадании небольших камней.

Где встречается маркировка

Коды изготовителя и вся необходимая информация указывается в двух местах. Где смотреть маркировку на фаре:

  • на стекле фары,
  • на пластиковом корпусе под капотом.

На старых моделях автомобилей код встречается на нижней стороне корпуса. Для просмотра всей информации необходимо полностью демонтировать и перевернуть световой прибор. Обозначение машины встречается в виде наклеек, которые отрываются со временем, после чего восстановить их невозможно.

Нанесение наклейки, которая не соответствует действительности, и установка непредусмотренных ламп карается административным штрафом и вынесением предписания для устранения неисправности.

Знаки международного утверждения

Знак международного утверждения представляет собой букву E и одну-две цифры, взятые в круг. Цифры указывают на страну, выдавшую утверждение именно на этот световой прибор. Вполне очевидно, что номер должен соответствовать стране, в которой эксплуатируется фара. Расшифровку кодов стран мы можем увидеть в нижеприведенной табличке:

Расшифровка кодов стран международного утверждения автомобильных световых приборов

Код

Страна

Код

Страна

1 Германия 18 Дания
2 Франция 19 Румыния
3 Италия 20 Польша
4 Нидерланды 21 Португалия
5 Швеция 22 Российская Федерация (соответствует ГОСТу)
6 Бельгия 23 Греция
7 Венгрия 24 не присвоен
8 Чешская республика 25 Хорватия
9 Испания 26 Словения
10 Югославия 27 Словакия
11 Соединенное Королевство 28 Беларусь
12 Австрия 29 Эстония
13 Люксембург 30 не присвоен
14 Швейцария 31 Босния и Герцеговина
15 не присвоен 32-36, 38, 39 не присвоен
16 Норвегия 37 Турция
17 Финляндия 40 бывшая югославская республика Македония

Вместо литеры «E» и цифр в кружочке может быть надпись DOT. Это аббревиатура от Departament of Transport (Министерство транспорта), и относится такая маркировка к Соединенным Штатам Америки.

Что можно узнать по маркировке фар

Необходимый минимум маркируемой информации обычно включает в себя:

  • свойства, тип и технологию применяемых ламп;
  • определение фары по характеру её применения;
  • уровень освещённости дороги, создаваемый прибором;
  • название страны, разрешившей применение данной фары и утвердившей её технические условия и сертификат соответствия предъявленному на испытания образцу;
  • дополнительные сведения, включающие особенности автомобилей, на которых данный световой прибор используется, дату выпуска и некоторые другие характеристики.

Не всегда маркировки унифицированы с каким-либо международным стандартом, но основная часть кодов примерно соответствует общепринятому набору аббревиатур.

Место расположения

Возможны два случая локации маркировки, на защитных стёклах оптики и на тыльной стороне пластикового корпуса фары.

Второй способ используется, когда предусмотрена возможности замены стёкол в ходе эксплуатации без выбраковки фары в сборе, хотя однозначности нет и в этом вопросе.

Иногда дополнительная информация наносится в виде наклеек. Это не так надёжно в случае возникновения юридической необходимости проверки соответствия фары установленным требованиям, тем более подделка подобных наклеек влечёт ответственность по закону.

Последствия применения фар с отклонениями от сертификата могут быть достаточно тяжёлыми.

Расшифровка сокращений

Непосредственно читаемых надписей в маркировке практически нет. Содержатся только условные обозначения, требующие расшифровки по специальным таблицам и стандартам.

Например:

  • Место расположения прибора и направление его действия кодируется символами A, B, C, R и их сочетаниями вроде CR, C/R, где A означает головной или боковой свет, B – противотуманное освещение, C и R соответственно ближний и дальний свет, при совместном использовании — комбинированный прибор.
  • По типу применяемого излучателя различаются кодировки буквами H или D, означающие использования классических галогенных ламп или газоразрядных соответственно, поставленные перед основной маркировкой прибора.
  • Региональная маркировка имеет в своём составе букву E, иногда расшифровываемую как «европейский свет», то есть светораспределение одобренное в Европе. DOT или SAE для фар американского образца, имеющих иной по геометрии световой поток, и дополнительные символы, цифровые для точного указания региона (страны), их около сотни, а также местные или международные стандарты качества, которых данная страна придерживается, обычно общемировые ISO.
  • Обязательно маркируется сторона движения, принятая для данной фары, обычно стрелкой, указывающей вправо или влево, при этом американский стандарт, не предусматривающий ассиметрию светового пучка, такой стрелки не имеет или присутствуют обе сразу.
  • Далее указывается менее существенная информация, страна-изготовитель светового прибора, наличие линз и отражателей, применяемые материалы, класс по силе светового потока, углы наклона в процентах для нормального направления потока ближнего света, значок обязательной омологации типа.

Вся информация для расшифровки занимает значительный объём, что усложняется наличием внутренних стандартов у изготовителей. Наличие подобных уникальных маркировок может позволить судить о качестве фары и принадлежности её к одному из ведущих производителей.

Маркировка по типу ламп

Излучатели светового потока в фарах могут быть одного из следующих типов:

  • Обычные лампы накаливания, в настоящее время не применяющиеся;
  • Галогенные лампы, где нить накала работает в среде особых газов, резко сокращающих испарение материала в ходе работы и позволяющих ей работать с существенно большей подводимой мощностью длительное время без снижения характеристик;
  • Так называемый ксенон, то есть газоразрядные лампы, где источником света является не нить накала, а газовый разряд высокого напряжения, генерируемого специальным электронным блоком розжига, такие лампы позволяют ещё больше увеличить мощность светового потока;
  • Лампы, использующие твердотельные излучатели на основе светодиодов, наиболее современное техническое решение, позволяющее сформировать мощный световой поток при минимальном расходовании энергии, а также реализовать матричные источники света;
  • Лазерные лампы, где свет излучается люминесцентной пластиной, возбуждаемой потоком твердотельного лазера.

Все эти источники также маркируются на корпусах оптики, поскольку по требованиям безопасности в фаре может быть использована только та лампа, для которой она предназначена. Все попытки замены источника света на более мощный альтернативный, даже подходящий по установочным размерам, являются незаконными и опасными.

Что такое наклейки для ксеноновых фар и в каком случае они нужны?

Как указывалось выше, для маркировки могут использоваться наклейки на стекло или корпус. Для чего они вообще нужны, если надежнее отлить или отштамповать маркировку прямо на корпусе фонаря?

Во-первых, это существенно упрощает техпроцесс, позволяя на одном оборудовании изготавливать фары и стекла различного назначения. Во-вторых, и это главное, наклейкой можно изменить маркировку. Предположим, мы купили фонарь со знаком международного утверждения Германии. Естественно, эксплуатировать такой световой прибор в России нельзя. Идем к независимому эксперту, получаем сертификат. Если фара соответствует российским стандартам, нам вручают наклейку с «Е22». Наклеиваем ее на фары и спокойно их устанавливаем.

Еще один вариант. Устанавливаем в обычную галогенную фару биксеноновые линзы или просто ксеноновую оптику. Идем к тому же эксперту, получаем наклейку, если все сделали правильно, и смело ездим.

Есть еще и третий вариант, жульнический: маркировка под ксенон. Берем галогенную штатную фару, при помощи соответствующей наклейки переделываем обозначение на ксенон, вставляем ксеноновую лампу и ездим. Но хотелось бы сразу предупредить: во-первых, какую наклейку бы мы ни налепили, по факту это «колхоз-ксенон», который будет слепить встречных водителей и не будет освещать дорогу.

Ну а во-вторых, таким лейблом можно провести только неопытного инспектора. Более опытный и тем более специалист отличат галогенную фару от ксеноновой визуально. О последствиях такого «тюнинга» мы поговорим в следующем разделе статьи.

Как правильно выбрать ксеноновые лампы?

В последние годы все больше водителей старается установить ксеноновые лампы, рост их популярности связан с наличием следующих положительных сторон:

  1. Высокая степень безопасности.
  2. Обеспечение естественного освещения, от которого не устают глаза при длительном движении в ночное время.
  3. Длительный эксплуатационный срок, он значительно выше, чем у большинства других разновидностей.
  4. Повышенная яркость.
  5. Возможность самостоятельного выбора цветовой температуры.
  6. Расширение угла обзора, что уменьшает риск столкновения с внезапно возникшим препятствием во время езды в темное время суток.

Несмотря на такие внушительные преимущества, ксеноновые лампы обладают и определенными недостатками:

  • Отсутствие моментального включения, поскольку электрической дуге требуется не менее 1-2 секунд для разогрева. Эта особенность лишает водителя возможности мигать дальним светом. Решить эту проблему можно только путем установки лампы комбинированного типа, в которой переключение типа освещения осуществляется путем быстрого выдвижения специальной шторки, или одновременной установки галогенных источников света.
  • Отсутствие возможности монтажа в обычный патрон, в отдельных ситуациях может потребоваться серьезное вмешательство в конструкцию транспортного средства.
  • Высокая цена.
  • Несовместимость с некоторыми автомобильными фарами, требуется предварительная сверка маркировки, наличие санкций со стороны ответственных инстанций в случае нарушения этого правила.

Разница между ксеноновыми и галогенными лампами

Основное различие заключается в источнике освещения: конструкция галогенных ламп предусматривает наличие нити накаливания, а газоразрядные модели используют электрическую дугу.

Колбы ксеноновых ламп наполняются специальной смесью газов, наибольшая концентрация у ксенона, яркость таких осветительных приборов намного выше, чем у галогенных аналогов. К тому же они создают более естественное освещение, которое по своим характеристикам наиболее близко дневному свету, а галогенные лампы такой возможности лишены.

На основании информации, приведенной в статье, можно сделать вывод, что ксеноновые лампы обладают большим количеством преимуществ при сравнении с аналогами, что полностью оправдывает их стоимость. Однако предварительно следует убедиться в законности их установки, чтобы без проблем пройти технический осмотр транспортного средства и не платить штрафы.

Ответственность за несоответствие источников света маркировке фонаря

Согласно существующему законодательству установка источников света в фары, для этого не предназначенные, наказывается лишением права управления транспортным средством на срок от полугода до года с конфискацией световых приборов.

Таким образом, устанавливая ксеноновые лампы в фары с первой буквой в маркировке H, мы рискуем заработать большие неприятности. То же самое произойдет, если фары с маркировкой DС мы заставим работать в режиме дальнего ксенонового света или поставим в них биксенон. Ну а если нас поймали с фальшивой наклейкой, то почти гарантированно мы получим по максимуму – год пешком.

Думается, с маркировкой фар мы разобрались. Теперь нам хватит одного взгляда на фонарь, чтобы узнать его назначение и тип источника света, на который он рассчитан.

Источники

  • https://avto-idea.ru/remont/markirovka-far-pod-ksenon-v-2019-godu-galogen-na-kakie/
  • https://LampaExpert.ru/avtomobilnye-lampy/ksenon/markirovka-far
  • https://etlib.ru/blog/973-markirovka-far-avtomobilya
  • https://lightslab.ru/articles/hcr-markirovka-far-oboznachenie-osvetitelnoy-optiki
  • https://dorpex.ru/kuzov/kak-rasshifrovat-markirovku-i-oboznacheniya-far-avtomobilya
  • https://AutoVogdenie.ru/chto-oznachaet-markirovka-far-avtomobilya.html
  • https://dorpex.ru/avtomobilnyie-sovetyi/markirovka-far-pod-ksenon-kak-pravilno-rasshifrovat

[свернуть]

Маркировка фар ближнего и дальнего света

Информация о видах и маркировке фар не слишком востребована при эксплуатации приборов освещения автомобиля. Но все меняется в ситуациях, когда необходимо правильно выбрать лампы на замену, или при ремонте и восстановлении оптики. И первым, на что необходимо обратить внимание в этом случае становится маркировка фар, обозначения помогающие быстро определиться и подобрать необходимые изделия для любой марки авто. Итак, что же нам «дает» изучение аббревиатуры. Давайте разберемся.


Что такое маркировка

Маркировка — постоянный символ, включающий данные о стране-производителе, номере и категории фар. Вместе с тем обозначения являются подтверждением сертификации соответствия товара международным нормам. Буквы и цифры находятся на корпусе или стекле. Детальное рассмотрение вопроса, поможет получить информацию:

  • о наличии составленного по форме международного разрешения на использование;
  • о типе света;
  • об освещенности (ВОЧ) в люксах;
  • о направленности передвижения;
  • о модификациях, которым подверглась данная модель.

Конечно, при замене фар владельцы автомобилей чаще всего доверяют рекомендациям специалистов СТО. Однако самостоятельное изучение вопроса не будет лишним. Это поможет найти оптимальный вариант для каждой марки авто, а в определенных случаях избежать покупки подделки и даже сэкономить.

Маркировка фар

Согласно требованиям Правил ЕЭК ООН № 19 и ГОСТ Р 41. 19-99 «Единообразные предписания, касающиеся сформированного по форме утверждения противотуманных фар для автотранспортных средств», фары должны быть сертифицированы и маркированы. Маркировка представляет собой четкий и нестираемый знак международного согласия с информацией о стране, выдавшей утверждение, его номере, категории фары и др. Маркировка проставляется на рассеивателе и на корпусе фары, если рассеиватель может быть отделен от него, или на защитном стекле фары. Маркировка автомобильных фар содержит большой объем полезной информации, нужно только научиться правильно ее расшифровывать.


Знак международного положения с кодом страны

Знак официального положения включает в себя:

  • круг с проставленной в нем буквой «Е» (обозначен значением 1 на рисунке ниже) и указанием отличительного номера европейской страны по каталогу (в США используется аббревиатура «DOT»), где была одобрена данная автомобильная оптика;
  • номер официального положения, первые две цифры, предоставляющие информацию о серии поправок, включающих самые последние значительные технические изменения;
  • дополнительные обозначения. Например, на габаритных огнях ставится буква «А» (цифра 2 на рисунке), на передних противотуманных фарах — буква «В», а на фарах с пластмассовым рассеивателем – «PL».

Ниже представлен каталог стран, ратифицировавших «Соглашение о принятии единообразных технических предписаний для колесных транспортных средств»:

  • Германия
  • Франция
  • Италия
  • Нидерланды
  • Швеция
  • Бельгия
  • Венгрия
  • Чешская Республика
  • Испания
  • Югославия
  • Великобритания
  • Австрия
  • Люксембург
  • Швейцария
  • не присвоен
  • Норвегия
  • Финляндия
  • Дания
  • Румыния
  • Польша
  • Португалия
  • Российская Федерация
  • Греция
  • не присвоен
  • Хорватия
  • Словения
  • Словакия
  • Беларусь
  • Эстония
  • не присвоен
  • Босния и Герцеговина

Категории фар

В настоящее время на автомобили могут быть установлены фары только одного из трех типов: с традиционными автолампами накаливания, с галогенными лампами и с газоразрядными источниками света, например, ксеноном. На международном уровне приняты следующие обозначения категорий фар:

  • Лампы накаливания: С — ближний, R — дальний, CR — двухрежимный, C/R — оба.
  • Галогенные лампы накаливания (на рисунке под цифрой 3): НС — ближний, HR — дальний, HCR — двухрежимный, HC/R — ближний или дальний.
  • Газоразрядные лампы (ксеноновые лампы, на рисунке они показаны под цифрой 4): DC — ближний, DR — дальний, DCR — двухрежимный свет, DC/R — ближний или дальний свет.

Техрегламент: до и после

Необходимо неукоснительно следовать заводской маркировкой и не сочетать несочетаемое. Так, например, установка ксенона в обычные автомобильные фары без соответствующих маркировок «DC», «DR» и «DCR» может угрожать безопасности дорожного передвижения. До вступления в силу нового технического регламента, принятого 23 сентября 2010 года, это квалифицировалось как административное правонарушение и предусматривало наказание в виде лишения прав на срок от 6 месяцев до одного года с конфискацией световых приборов. Согласно внесенным изменениям, установка ксенона в непредназначенные для этого фары возможна при условии оснащения их устройством фароочистки (омывателем) и автокорректором угла наклона фар.

Направление передвижения

Наличие стрелки на фаре (обозначение 6 на рисунке) говорит о том, что фара предназначена для левостороннего передвижения, если стрелки нет — то для правостороннего. Фара с двухсторонней стрелкой предназначена и для левостороннего, и для правостороннего трафика.

Начальный угол наклона фары

Кроме того, производитель обязан маркировать начальный угол наклона ближнего света на корпусе фары или на специальной табличке под капотом. Как обычно, начальный угол составляет 1,0 — 1,5%.

Фирмы-производители

Вот список ведущих производителей автомобильной оптики: AL, Aspock, Bosch, Britax, Carello, CEV, Cobo, Gmak, Hella, Ermax, Europoint, Koito, Ichikoh, Icjpoint, Imasen, Jokon, Lescoa, OEW, Olsa, Oсвар, Rinder, Reiluxia, Rubbolite, TRW, THK, Schefenacker, Seima, Sylvania, Sidler, Socop, Stanley, SWF, Superpoint, Valeo, Vignal, Yorka, ZKW, ULO и другие.

Освещенность

Последнее поколение автомобильных фар имеет на стекле числовую отметку (на рисунке она значится под цифрой 5), обозначающую яркость фары в люксах: 7.5; 10; 12.5; 17.5; 20; 25; 27.5; 30; 37.5; 40; 45; 50.

Важным моментом, требующим повышенного внимания, становится интенсивность освещенности дорожного полотна во время перемещения в ночное время. Правильно подобранные лампы позволят избежать аварийных ситуаций, нередко происходящие при ослеплении водителей встречных транспортных средств. Показатель освещенности находится рядом с буквой официального положения, и обозначается аббревиатурой ВОЧ (ведущее основное число). Единицы на фаре указывают максимальную силу света, зависящую от дальности действия устройства. Маркировка используется только на фарах дальнего света, и составляет не более 150000 кд. Суммарные показания, при этом, не должны превышать 225000 кд (что указано в законодательстве). Чаще всего для транспорта используются фары с параметрами ВОЧ от 7, 5 до 50.

Примеры схем знаков официального утверждения

Фара, с проставленным приведенным выше знаком составленного по форме согласия, представляет собой фару, согласованную в Нидерландах (Е4) под номером составленнго по форме положения 2439 и соответствующую требованиям настоящих Правил в их первоначальном виде (00).

Ближний свет предназначен только для правостороннего перемещения (так как отсутствует какая-либо стрелка). Число 30 означает, что максимальная сила света луча дальнего света составляет от 86 250

Фара, с нанесенным изображением знака официального утверждения, представляет собой фару, соответствующую требованиям настоящих Правил в отношении как ближнего, так и дальнего света, и предназначена:

Слева: только для левостороннего перемещения

Справа: для левостороннего и правостороннего движения после соответствующей

Фара, с нанесенным изображенным знаком официального утверждения, представляет собой фару с рассеивателем из пластического материала, соответствующую требованиям настоящих Правил в их первоначальном виде в отношении газоразрядного источника света только для ближнего света, и предназначена:

Слева: для обеих систем дорожного движения

Справа: только для правостороннего движения

Идентификация фары ближнего света с рассеивателем из пластического материала, отвечающая требованиям настоящих Правил и объединяющаяся, группирующаяся или совмещающаяся с галогенным огнем дальнего света, предназначенным для обеих систем дорожного движения.

Слева: ближний свет не включается одновременно с галогенным огнем дальнего света. Ближний свет предназначен только для правостороннего движения.

Справа: ближний свет не включается одновременно с другой совмещенной фарой.

кодов фар HELLA. Расшифровка комбинаций

Наиболее часто используемые коды, используемые в 51 стране, которые утверждают фары и комбинированные задние фонари в соответствии с правилами ЕЭК, следующие:   Налобные фонари   Версии комбинированных задних фонарей
За буквой Е следует номер страны, предоставившей официальное утверждение типа.   а) Версия

 Е1  Германия    А: Габаритный фонарь    А: Габаритный фонарь
 E2  Франция    Б:  Противотуманная фара   АР: Фонарь заднего хода
 E3  Италия    C:  Ближний свет    F: Задний противотуманный фонарь
 Е4  Нидерланды   Р:  Дальний свет   ИА:  Рефлектор
 Е5 Швеция    CR:  Дальний и ближний свет   Р: Задний фонарь
 Е6 Бельгия   C/R  Ближний свет или дальний     S1:  Стоп-сигнал
 Е7  Венгрия     балка    1, 1а, 1б:  Передний проблесковый маячок
 Е8  Чехия   ХК: Галогенный ближний свет      (различные технические версии)
 E9  Испания    HR: Галогенный дальний свет    2а: Задний проблесковый маячок
 Е10  Бывшая Югославия    HCR:  Галогенный дальний свет    5: Проблесковый маячок повторителя (на
 Е11  Соединенное Королевство     и ближний свет      транспортные средства до 6 метров
 Е12  Австрия   HC/R: Галогенный дальний свет     длинный)
 Е13  Люксембург     или ближний свет    6: Лампа повторителя проблесков (для
 Е14 Швейцария    DC:  Ксеноновый ближний свет      транспортные средства до 6 метров
 Е15  (В настоящее время свободна)    ПВ:  Ксеноновый дальний свет     длинный)
 Е16  Норвегия    DC/R  Биксенон   СМ1: Боковые габаритные фонари (для
 Е17  Финляндия    /:  Невозможно переключить      все транспортные средства)
 Е18  Дания      на одновременно   СМ2: Боковые габаритные фонари (для
 Е19  Румыния            транспортных средств длиной до
 Е20  Польша            6 метров)
 Е21  Португалия     b) Сторона привода
 Е22  Россия


 Нет
стрелка:

 левостороннее движение
 левое или правостороннее движение
 движение

 правостороннее движение

 Е23 Греция
 Е24 Ирландия
 Е25  Хорватия
 Е26  Словения
 Е27 Словакия
 Е28  Беларусь
 Е29  Эстония
 E30  (В настоящее время свободен)
 E31 Босния и Герцеговина
 E32  Латвия
 Е33  (В настоящее время свободен)
 Е34  Болгария
 E35  (В настоящее время свободен)
 Е36  (В настоящее время свободен)
 Е37  Турция
 Е38  (В настоящее время свободен)
 Е39  (В настоящее время свободен)
Е40 Югославия-Македония
 Е41  (В настоящее время свободен)
 Е42  Специальный ЕС
 Е43  Япония
 Е44  (В настоящее время свободен)
 Е45 Австралия
 Е46  Украина
 Е47  Южная Африка
 Е48  Новая Зеландия
 Е49  Кипр
 Е50  Мальта
 Е51  Республика Корея

ксенон, светодиодные лампочки, ближний свет, их расшифровка

Опубликовано: 28 февраля 2021
