Как регулировать фары на калине – АвтоТоп

Лада Калина Головной свет автомобиля – это основополагающий элемент при движении в темное время суток. В настоящее время не осталось такой автотехники, которая была бы лишена светотехники. Это в полной мере относится к российскому автопроизводителю АвтоВАЗ.

Бестселлером данной марки является бюджетная модель Калина, которая пользуется уверенным спросом на территории постсоветского пространства. Она оснащена минимальным количеством дополнительного оборудования, но, к счастью, не лишена самого главного – передней оптики, без которой не мыслимо управление автомобилем ночью.

Ведь с помощью головного света водитель не только видит все дорожные элементы и способен ориентироваться в пространстве, но и может обозначить свое транспортное средство для других участников движения.

Корректная работа данного элемента конструкции контролируется специальными приборами при регулярном прохождении государственного технического осмотра. Однако необходимо проводить периодическую регулировку фар на Лада Калина.

Эту процедуру можно без труда осилить своими силами. Для ее осуществления необходимо выполнение определенных условий, не требующих каких-либо финансовых затрат.

Как самостоятельно произвести регулировку фар на Лада Калина

Автолюбителю понадобится приложить минимум усилий, для удобства ниже приведен полный перечень необходимых компонентов.

  1. Дополнительная пара рук в лице помощника.
  2. Пятиметровая рулетка.
  3. Ближайшая ровная вертикальная поверхность, будь-то стена дома или забор.
  4. Картонный листок. Он необходим для того, чтобы прикрыть регулируемую фару.

Схема регулировки головного света Вооружившись всем необходимым и дождавшись темного времени суток, можно приступать к процессу регулировки. Стоит помнить, что автомобиль должен иметь правильное давление в шинах, без лишнего груза, а корректор должен быть приведен в нулевое положение.

На выбранной поверхности необходимо начертить экран согласно приведенной схеме.

Отмерив от вертикальной преграды пять метров, нужно установить авто перпендикулярно ей и попеременно закрывая картонным листом фары, производить их регулировку шестимиллиметровым шестигранным ключом.

При этом необходимо сопоставить свет от каждой фары с используемой схемой. Для обеих фар верхнюю границу ближнего света установить на линии 2, а изломы границ пучков довести до точек A (для левой) и B (для правой).

Успешный результат произведенной работы

Осуществив все процедуры, в итоге получаем корректную регулировку фар Калины, свет которых не будет доставлять дискомфорта другим участникам дорожного движения, а также правильно освещать дорожное покрытие.

Вдвойне приятно осознавать, что, во-первых, процесс настройки выполнен самостоятельно, а принцип «хочешь сделать качественно – сделай сам» по прежнему актуален, и, во-вторых, была сэкономлена хоть и небольшая, но далеко не лишняя сумма денежных средств.

В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Лада Калина лампа ближнего света – это галогенка с патроном «H7», мощность которой равна 55 Ватт (не больше). С завода могут идти лампочки фирмы Osram, но подойдут и другие. После замены нить накала будет занимать новое положение, и настройка фары может сбиться. Так что, проверка настроек, а при необходимости и регулировка фар выполняется сразу после замены ламп, которая на Ладе Калине производится без демонтажа блок-фары.

Пошаговая инструкция по замене

Каждая лампочка стандарта «H7» имеет железный цоколь, который к блок-фаре прижат проволочной скобой. Чтобы отогнуть эту скобу, достаточно подобраться к плоскости фары сзади. Откроем капот и посмотрим, что именно будет нам мешать.

Подкапотное пространство Калины-2 (ВАЗ-2192, 2194)

За фарой справа установлен бачок омывателя. Его демонтируют так: отключают клеммы электродвигателей, закручивают пробку посильнее, находят одну гайку и один болт крепления. Элементы крепления выкручивают ключом «на 10», затем бачок размещают на двигателе. Дальше мы могли бы рассмотреть, как снять фару на Калине-2, но в данном случае это не требуется.

Перед тем, как производить любые манипуляции с электрооборудованием, всегда отключают минусовую клемму АКБ. Подключение этой клеммы лучше выполнять в последнюю очередь (перед закрытием капота). Будьте внимательны.

Последовательность действий по замене:

  1. Снимают резиновую крышку, закрывающую отсек лампы ближнего света;
  2. Отключают обе клеммы от контактов лампы;
  3. Крепёжную скобу выводят из пазов, предварительно надавив на неё, затем скобу отводят в сторону;
  4. Вынимают лампу, устанавливают на её место новую, возвращают скобу на место.

Дальше, проведите действия «2» и «1» в обратном порядке. Схема подключения не важна – контактов всего два, и оба идут к нити накала. Вот если бы мы подключали светодиоды, тогда всё выглядело бы сложнее.

Скоба прижимает патрон к плоскости блок-фары

Устанавливая галогенный источник света, необходимо помнить: поверхность стекла лампы должна быть идеально чистой. Нельзя допустить, чтобы на колбе остались жировые отпечатки. Монтаж производят в только х/б перчатках. Стекло колбы чистят техническим спиртом либо средством «Секунда».

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.

Блок-фара Калины-2, правильная настройка направления пучка

На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Выполняя регулировку, переключатель корректора переводят в положение «0». Разумеется, нужно включать только ближний свет. Ещё заметим, что настраивают фары по очереди («лишний» световой источник закрывают тканью).

Вот ещё пара советов, которые будут полезны:

  • Центры пучков должны оказаться на линиях AE, BE;
  • Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
  • Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем подключение магнитолы. Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Вопрос-ответ: чего нельзя допускать ни в коем случае

В: Что будет, если купить лампы, имеющие цоколь не «H7», а другой?

О: Не получится выполнить установку ламп в штатную фару.

В: Если использовать мощность более 55 Ватт, это не приведёт к перегреву?

О: Превышение мощности ведёт к тому, что сгорает предохранитель в цепи лампы ближнего света. Для каждой из ламп используется отдельный предохранитель, так что «обмануть» автоматику не получится.

В: Боятся ли галогенки скачков напряжения в сети?

О: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогенок, вредных факторов будет два: перекал, недокал. Собственно, поэтому время наработки на отказ можно считать относительной, а не абсолютной величиной. От стабильности напряжения эта величина зависит, и зависит сильно.

Замена ламп ближнего света, инструкция на видео

Данный пост, как следствие предыдущего.
Итак, после смены лампочки ближнего света, фара стала светить «немного не туды»!

Теория!
Порядок действий:
1. Установить автомобиль перпендикулярно гладкой стене (например, в гараже) на расстояние 3 метра.
2. Положите на водительское сиденье груз массой 75 кг или попросите помощника сесть на сиденье.
3. Разместите на стене экран, как показано на рисунке.
Линия 0 должна проходить по продольной плоскости симметрии автомобиля.
Линии 1 и 2 должны проходить по центрам ламп ближнего света.
4. Измерьте расстояние от центров фар до пола. Это будет расстояние h на экране.
5. Установить регулятор электрокорректора в салоне автомобиля в положение с нагрузкой одного водителя.
6. Закрыть плотным материалом одну фару.
7. Включаем ближний свет фар и проверяем расположение световых пятен.
Если расположение световых пятен не соответствует схеме, отрегулируйте ближний свет, вращая регулировочные винты на блок фаре через специальное отверстие в верхней поперечине рамки радиатора.
Рисунки в помощь!

Отрегулировать я отрегулировал, но свет стал рассеяным, и ушел дальний.
«Почесал репу», заглянул в фару, лампочка вроде бы на месте.
Решил отложить это дело на потом…

В субботу оказавшись в городе по делам, заехал на СТО чтобы проверить, что за «борода со светом».

Регулировка фар Лада: Гранта, Калина, Веста, Ларгус

    Провести регулировку фар на автомобиле русского производства (Лада: Гранта, Калина, Веста, Ларгус) так и заграничного (Киа, Солярис, фольксваген и др.) не составит труда и не займет много времени.

    Причин нарушения регулировки фар может быть много, например, такие как:

  • Быстрая езда по дороге с плохим или несоответствующим ГОСТУ дорожному покрытию.
  • Мелкое ДТП, с незначительными повреждениями бампера или кузовных деталей.
  • Замена или установка новой фары лампы или ее отражателя.
  • Замена или ремонт подвески автомобиля.

    Разберем ручную регулировку фар Лада Гранта, также инструкция аналогична для Ларгус, Калина, Веста, Хрей.

Вид обратной стороны левой фары Лада Гранта.

Рис.1

Блок-фара:

  1.  горизонтальный регулятор;
  2.  гнездо патрона лампочки поворотника;
  3.  гнездо главного гидроцилиндра гидрокорректора;
  4.  гнездо патрона лампы дальнего/ближнего света;
  5.  вертикальный регулятор;
  6.  гнездо патрона лампы габаритов и дневных ходовых огней.

Для самостоятельной регулировки потребуется ключ-шестигранник 6 мм.

1. Устанавливаем автомобиль на ровную поверхность на расстоянии 3х метров от стены, на которой будут производиться замеры светового пучка.

2. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «0».

3. Включаем ближний свет, закрывая поочерёдно плотной материей левую и правою блок-фару, смотрим, как располагается световое пятно на стене.

Рис.2

4. Открываем капот, начинаем вращение регулятора горизонтальной и вертикальной регулировки света. Световое пятно должно быть аналогично рисунку 2;

Если лучи света проецируются на стене так, как показано на рисунке 2, то регулировка фар закончена.



    Итог.
    Самостоятельная регулировка фар на таких автомобилях как Лада Калина, Гранта, Ларгус, Веста, а также данный способ подойдет и для Датсун Он-До, Ми-до, Киа Рио, Хендай Солярис. Занимает не больше 10-15 минут времени и не требует специальных знаний и оборудования.

Как снять, поменять и отрегулировать фару Lada Kalina (универсал, хэтчбек): замена и тюнинг лампы

Вне зависимости от автомобиля, эксплуатация транспортного средства должна осуществляться только при работающей оптике. Если фары по каким-то причинам не светят или работают некорректно, автовладелец должен произвести их ремонт перед тем, как выезжать на дорогу. Из этого материала вы сможете узнать, как снять фару на Калине и произвести замену ее стекла, а также источников освещения.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство и особенности оптики на Калине

Перед тем, как произвести разбор передних или задних фонарей или поменять лампочки в оптике Калина универсал, седан или хетчбек, давайте разберемся в ее устройстве:

  • внешнее стекло, предназначенное для защиты источников освещения и предотвращения попадания в них влаги и пыли;
  • пластмассовый корпус, на который фиксируются основные компоненты;
  • прорезиненный уплотнитель между корпуса фары и стеклом используется для обеспечения герметичности конструкции;
  • источники освещения ближнего и дальнего света, а также поворотные огни;
  • пластмассовый отражатель, расположенный внутри корпуса, характеризующийся наличием зеркальной поверхности и использующийся для отбивания света ламп.
Диодная оптика Калины

Если фонари будут не отрегулированные, это может принести неудобства не только автовладельцу, но и водителям встречных машин. Если владелец авто сможет правильно отрегулировать фары, это позволит оптимально освещать не только дорогу, но и обочину. При этом оптика не будет слепить встречных водителей.

При работе ближнего освещения включаются только соответствующие лампочки. Если же водитель активирует дальний свет, то включаются источники дальнего и ближнего освещения. Непосредственно сама фара для Калины оснащается электромеханическим приводом и ее без проблем можно настроить, используя корректор. Сам корректор установлен на центральной консоли, поэтому регулировка производится из салона. Регулятор подключается к приводу, находящемуся непосредственно в фаре, при помощи проводки (автор видео — канал Лада Калина).

Демонтаж и ремонт оптики

Одной из самых распространенных неисправностей в работе оптики, если не брать во внимание выход из строя источников освещения, является повреждение стекла фары. Если поврежден сам фонарь, то его придется снимать и разбирать, чтобы поменять стекло.

Как разобрать фару и как производится замена лампы стоп-сигнала:

  1. Для начала нужно открыть багажник и отодвинуть влево источник освещения стоп-сигнала.
  2. На лампу стопового сигнала Калина необходимо нажать и провернуть влево, таким образом, устройство можно будет извлечь из места монтажа. Процедура установки производится в обратной последовательности.
  3. Если же вам нужно заменить стекло, то для этого придется снимать бампер. Для этого нужно выкрутить соответствующие крепления.
  4. После демонтажа бампера необходимо отсоединить все разъемы с проводкой, которые подключены к оптике.
  5. Выполнив эти действия, можно открутить нижние фиксаторы фонаря, для этого воспользуйтесь гаечным ключом. После этого аналогичные действия производятся с верхними болтами, фиксирующими оптику. Когда все винты будут выкручены, саму оптику можно демонтировать.
  6. Следующим этапом будет непосредственно ремонт стекла. Вам нужно вытащить фару на себя и осторожно извлечь прорезиненный уплотнитель. Обычно он фиксируется на фонаре достаточно крепко, поэтому, скорей всего, вам придется использовать канцелярский нож для того, чтобы разрезать резинку.
  7. После того, как корпус фары и стекло будут отсоединены друг от друга, по периметру корпуса следует удалить все остатки клея и уплотнителя. Для этого вам также потребуется воспользоваться канцелярским ножом, а если остатки мелкие, то используйте наждачную бумагу. Удостоверьтесь в том, что поверхность на корпусе чистая и на ней нет следов уплотнителя и грязи.
  8. Перед тем, как установить новое стекло, корпус по периметру установки необходимо будет обработать растворителем. Это позволит обезжирить поверхность, благодаря чему плотность прилегания нового стекла будет максимальной.
  9. Далее, нанесите клей на новый уплотнитель и соедините само стекло с корпусом. Герметичность конструкции должна быть оптимальной, в противном случае может возникнуть проблема запотевания стекол оптики изнутри. Придавите фару с обеих сторон, чтобы линза максимально прочно соединилась с корпусом.
  10. На данном этапе ремонт можно считать завершенным, сборка производится в обратном порядке. При монтаже фонарей их необходимо будет заново отрегулировать.

Фотогалерея «Замена стекла своими руками»

Идеи тюнинга

Есть несколько вариантов тюнинга оптики на Калине:

  1. Тонировка фонарей. Эта процедура может быть произведена с использованием специального лака либо тонировочной пленки. Более подробная информация об этом виде тонирования приведена в этой статье.
  2. Реснички на фары. Такой вариант тюнинга считается наиболее простым.
  3. Специальная тюнингованная оптика. Современный рынок предлагает калиноводам огромный ассортимент различных тюнингованных фар. Это могут быть и так называемые ангельские глазки, и диодная оптика и т.д. В данном случае все зависит от предпочтений.
  4. Установка других источников освещения — диодов или ксенона.

Видео «Установка лампочки ближнего освещения на Калину»

Детальная инструкция по установке ламп ближнего света в Калине приведена на видео ниже (автор ролика — канал Kalinin).

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Как включить фары: 8 шагов (с иллюстрациями) — wikiHow


Комментарий Имя Email Сайт Сохранить моё имя, email и адрес сайта как поднять фары на калине этом браузере для последующих моих комментариев. The following two tabs change content below. Об авторе: Последние статьи:.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками! Как отключить иммобилайзер на Лада Калина? Как поднять фары на калине Калина не заводится, но стартер крутит: основные причины.

Почему не работает спидометр на Лада Калина: основные причины и неисправности. Производить замену лампы ближнего света можно после того, как будет снят весь оптический блок фары с авто, но мы рассмотрим, как заменить галогенку, не вынимая осветительного прибора из корпуса машины.

Именно процесс проведения установки новой галогеновой лампы желательно выполнять в перчатках, так как контакт стеклянной колбы с кожей пальцев в последующем вызовет потемнение лампы и выход её из строя. Если всё же состоялся контакт стеклянной поверхности лампы с кожей, протрите её тампоном, смоченным в спирте. Учитываем, чтобы усики фиксатора пролегли рядом с центром цоколя, где расположена контактная группа.

Смена повреждённой лампы ближнего света на автомобиле Лада Калина отличается простотой действий. Внимательно следуйте инструкции, и вы убедитесь, что возникновение подобной как поднять фары на калине перестанет вызывать у вас панику или негодование. А наличие в авто запасных лампочек сделает ваши поездки приятными и безопасными в любое время суток. В головной оптике чаще всего приходится менять лампы ближнего света. С завода могут идти лампочки фирмы Osram, но подойдут и.

После замены нить накала будет занимать новое положение, и настройка фары может сбиться. Так что, проверка настроек, а при необходимости и регулировка фар выполняется сразу после замены ламп, которая на Ладе Калине производится без демонтажа блок-фары. Чтобы отогнуть эту скобу, как поднять фары на калине подобраться к плоскости фары сзади. Откроем капот и посмотрим, что именно будет нам мешать.

Его демонтируют так: отключают клеммы электродвигателей, закручивают пробку посильнее, находят одну гайку и один болт крепления. Дальше мы могли бы рассмотреть, как снять фару на Калине-2, но в данном случае как поднять фары на калине не требуется. Схема подключения не важна — контактов всего два, и оба идут к нити накала.

Вот если бы мы подключали светодиоды, тогда всё выглядело бы сложнее. Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера. Вторую линию проводят на 65 мм ниже.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине Конечно, замена ламп вместе с последующей регулировкой — операция менее трудоёмкая, чем подключение магнитолы. Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

О: Превышение мощности ведёт к тому, что сгорает предохранитель в цепи лампы ближнего света. О: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогенок, вредных факторов будет два: перекал, недокал. Собственно, поэтому время наработки на отказ можно считать относительной, а не абсолютной величиной. От стабильности напряжения эта величина зависит, и зависит сильно.

Для многих водителей совершенствование оптики ассоциируется с затемнением осветительных приборов авто. Но тонировка фар является далеко не единственным способом. Еще один не менее распространенный метод тюнинга — это установка ксенона. Выполнить подобную работу предлагают практически все мастерские.

Однако далеко не каждый специалист способен правильно установить ксенон. Прежде, чем приступить к тюнингу, необходимо приобрести детали.

Их нужно подбирать таким образом, чтобы элементы легко поместились в фарах автомобиля. К примеру, если купить комплект G5, то потом придется обрезать би-линзы, так как они будут упираться в фары машины. Стоимость комплекта самых дешевых не китайских деталей начинается от 4 тыс. Как только вы приобрели детали для тюнинга, можно приступать к работе. Вначале разбираем фару Лады.

С помощью напильника подрезаем посадочное место ксенона под конус. Саму деталь нам нужно закрепить с помощью гайки, идущей в комплекте. Прежде, чем сделать это, убираем колпачок, чтобы тот не закрывал лампы ближнего света Калины. Также потребуется немного увеличить отверстие для лампочки. Не стоит также забывать, что за монтаж ксенона в нашей стране положен немалый штраф. Чтобы избавиться от этой головной боли, на Калину потребуется установить омыватели и автокорректор фар.

Делать это лучше всего в мастерской, так как выполнение подобной операции требует наличия специального оборудования. Для верности настройки необходимо, чтобы автомобиль был полностью как поднять фары на калине, укомплектован запасным колесом, инструментом и домкратом. Автомобиль размещается перпендикулярно экрану так, чтобы расстояние между фарами и экраном составляло 5 м. Водитель, взявшись за крыло как поднять фары на калине, должен его качнуть сверху.

Это необходимо для того, чтобы кузов принял нужное положение относительно колес. На экране мелом размечаются следующие параметры: 1 — линия идущая параллельно земле, находящаяся на расстоянии равном высоте от земли до верхней границы фар; 2 — параллельная первой линии. Расстояние между этими линиями должно составлять 75 как поднять фары на калине. Так же на экране отмечаются линии, условно проходящие через середину фары.

Линии располагаются перпендикулярно проведенным ранее и обозначаются соответственно А и В. В автомобилях, укомплектованных гидрокорректором фар, его регулятор устанавливается в первое положение. На задней стенке блок- фары со стороны указателя поворота расположен регулировочный винт.

Вращая его, необходимо совместить горизонтальную границу пучка света с линией 2 на экране. Чтобы совместить место излома пучка света с вертикальной линией центра фары линии А и В, для левой и правой фары соответственнонужно как поднять фары на калине второй регулировочный винт, располагающийся в верхнем противоположном углу корпуса блок- фары.

Рассеиватель фары абсолютно прозрачен и не имеет никаких элементов для организации светового потока, так как эту функцию выполняет отражатель. Расскажем про проверку и регулировку света фар Лада Калина 2 более детально.

Устройство фары лада калина

Для точной регулировки направления света фар рекомендуется обращаться в сервисный центр. Без соответствующего оборудования своими руками можно выполнить только примерную проверку и регулировку света фар. Если расположение световых пятен не соответствует схеме, отрегулируйте ближний свет, вращая регулировочные винты на блок фаре через специальное отверстие в верхней поперечине рамки радиатора.

Один винт отвечает за корректировку светового пучка по горизонтали, другой — по вертикали. Фары на Как поднять фары на калине Калина 2 считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых как поднять фары на калине.

Аналогичным образом проверяем и регулируем вторую блок фару. Время от времени водители сталкиваются с неприятным и опасным моментом — световой завесой. Широкий высокий луч от осветительных приборов транспортного средства засвечивает пространство перед автомобилем. Избежать этого легко: важно систематически проверять и регулировать положение светотехники на авто. Это не самая сложная задача, вполне выполнимая самостоятельно без привлечения специалистов. Алгоритм универсальный для всех машин.

В качестве примера рассмотрим, как происходит регулировка фар Калина Лада. Устройство, контролирующее и регулирующее положение световых приборов автомобиля, называется корректор фар.

Лада калина регулировка фар

Допускается регулировка фар на Калине, используя:. Принцип работы в обоих случаях схож, отличие в одном. Первый вариант предполагает осуществлять коррекцию при помощи регулятора, установленного в салоне автомобиля. Водитель собственноручно изменяет наклон автомобильного освещения.

Электрокорректор работает автоматически: в зависимости от расположения машины устройство меняет угол наклона оптики. Регулировка фар на Ладе Как поднять фары на калине не требует сложных манипуляций и специального знания.

Автолюбитель в состоянии сделать регулировку своими руками. Прежде всего нужно помнить, что настройка оптики связана с элементами ходовой части Калины, давлением внутри шин и состоянием лампочек.

Необходимо заменить потемневшие лампы, отрегулировать давление оно должно быть одинаково для каждой стороны машины. Граница потока света должна располагаться на полметра ниже уровня фар. При правильном расположении оптики водитель автоматически избегает аварийных ситуаций, возникающих в случаях плохой освещенности дороги ночью, при туманах, дождях и снегопадах или из-за ослепления встречного транспорта.

Сам процесс регулировки на Калине не слишком долгий и нетребует особенных умений, большинство автолюбителей самостоятельно справятся с. Всегда отключайте фары перед отключением двигателя. Если они останутся включенными при выключенном двигателе, то произойдет разрядка аккумулятора, после чего вы не сможете завести двигатель. Если вы забудете выключить фары и полностью разрядите аккумулятор, то завести машину вы сможете лишь толчком или от чужого аккумулятора.

Переключите ручку на правильный символ. Зажмите поворотную ручку управления между большим и указательным пальцами и поворачивайте до нужного положения. Положения обозначены разными символами, при этом вы должны ощущать щелчки при переключении разных положений. Первым обычно идет стояночный свет габаритные огни. В этом положении фары светят оранжевым спереди и красным как поднять фары на калине.

В этом положении фары излучают свет вперед и вбок с минимальной яркостью, что предназначено для плотного движения, когда другие автомобили находятся на расстоянии менее 60 метров от. Противотуманные фары задействуют широкий свет, который направлен.

Их следует использовать в условиях низкой видимости: во время тумана, дождя, снегопада и пыльных бурь. Этот элемент обычно находится на рычаге рулевой колонки, иногда на рычаге указателя поворота, но никогда на подрулевом переключателе. Дальний свет можно включить, нажав или потянув рычаг указателя поворота вперед или как поднять фары на калине. Он отличается более интенсивным светом и создает большее количество дорожных бликов, поэтому дальний свет следует использовать, только если другие автомобили отсутствуют поблизости.

Удостоверьтесь, что все работает должным образом. Необходимо заменить потемневшие лампы, отрегулировать давление оно должно быть одинаково для каждой стороны машины. Регулировка световых приборов Калины проходит с полностью залитым баком, со штатной запаской и набором инструментов. Граница потока света должна располагаться на полметра ниже уровня фар.

Важно уделять внимание корректному расположению света фаровых огней на Калине, в том числе и ПТФ. При правильном расположении оптики водитель автоматически избегает аварийных ситуаций, возникающих в случаях плохой освещенности дороги ночью, при туманах, дождях и снегопадах или из-за как поднять фары на калине встречного транспорта.

Сам процесс регулировки на Калине не слишком долгий и нетребует особенных умений, большинство автолюбителей самостоятельно справятся с. Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.

Лада Калина Головной свет автомобиля — это основополагающий элемент при движении в темное время суток. В настоящее время не осталось такой автотехники, которая была бы лишена светотехники. Это как поднять фары на калине полной мере относится к российскому автопроизводителю АвтоВАЗ.

Как отрегулировать фары на калине

Бестселлером данной марки является бюджетная модель Калина, которая пользуется уверенным спросом на территории постсоветского пространства. Она оснащена минимальным количеством дополнительного оборудования, но, к счастью, не лишена самого главного — передней оптики, без которой не мыслимо управление автомобилем ночью.

Как поднять фары на калине с помощью головного света водитель не только видит все дорожные элементы и способен ориентироваться в пространстве, но и может обозначить свое транспортное средство для других участников движения.

Корректная работа данного элемента конструкции контролируется специальными приборами при регулярном прохождении государственного технического осмотра. Однако необходимо проводить периодическую регулировку фар на Лада Калина.

Подгоните автомобиль очень близко к стене и мелом спроецируйте на ее поверхность середину переда автомобиля и центр каждой фары. 4. Отмерьте от стены с помощью рулетки семь с половиной метров и немного в стороне в этом месте установите палку .

Эту процедуру можно без труда осилить своими силами. Для ее осуществления необходимо выполнение определенных условий, не требующих каких-либо финансовых как поднять фары на калине.

Автолюбителю понадобится приложить минимум усилий, для удобства ниже приведен полный перечень необходимых компонентов. Схема регулировки головного света Вооружившись всем необходимым и дождавшись темного времени суток, можно приступать к процессу регулировки.

Стоит помнить, что автомобиль должен иметь правильное давление в шинах, без лишнего груза, а корректор должен быть приведен в нулевое положение. Отмерив от вертикальной преграды пять метров, нужно установить авто перпендикулярно ей и попеременно закрывая картонным листом фары, производить их регулировку как поднять фары на калине шестигранным ключом. Следите, чтобы верхняя граница светового пучка совпадала с нижней горизонтальной линией, а место излома пучка точка пересечения горизонтального и наклонного участков светового потока — с вертикальной линией, соответствующей центру данной фары.

Регулируйте направление светового пятна для каждой как поднять фары на калине отдельно. Во время регулировки вторую фару закройте непрозрачным материалом или отсоедините от нее разъем с проводами. Направленность потока света, который излучает головная оптика автомобиля, напрямую связана с массой груза, что везет машина. Если его много, задняя часть кузова проседает, фары начинают задираться вверх, плохо освещая дорогу и ослепляя водителей встречного транспорта.

В итоге автомобилист неуверенно владеет ситуацией, где и до аварии недалеко. Необходимое изменение угла потока света обеспечивает гидрокорректор фар. Причем сделать это можно не выходя из машины.

Согласно европейским стандартам, корректор должен быть на всех машинах, выпущенных после года. Что это за устройство и как оно действует? Управление светом осуществляется из салона посредством смены положения специального переключателя. Подобные устройства устанавливаются на классические модели ВАЗпереднеприводныеболее современные Как поднять фары на калине автокорректор, работающий на гидравлике, представляет собой ряд соединений, где главный цилиндр, управляемый регулировочным болтом из салона, связан с рабочим через трубку.

Последний находится на фаре. Вся конструкция неразборная. Если взять как поднять фары на калине примера гидрокорректор фар вазто рабочие цилиндры расположены под фарами.

Главный цилиндр находится под регулировочной ручкой в салоне. Она поворачивается вручную. В нижнем положении световой поток направлен вниз давление в системе наибольшеев верхнем — вверх.

Продается гидрокорректор комплектом: все в сборе — пластиковые цилиндры вместе с трубками. При необходимости перенаправить световой поток под нужным углом, задействуется гидравлическая система низкого давления, которое можно менять вручную.

Водитель поворачивает рукоятку, и шток исполнительных цилиндров смещается как поднять фары на калине ,5 мм, чего вполне достаточно, чтобы добиться нужного угла освещения. Понять, что корректор фар не функционирует или работает плохо, несложно: при попытках изменить направленность пучка света вы замечаете, что головная оптика не реагирует на поворачивание ручки гидрокорректора и свет направлен в одном положении.

Причем не действовать могут как обе фары, так и одна из. Если проблема налицо, придется заняться демонтажем устройства. Дальнейший этап — полная замена гидрокорректора фар: его компоненты неразборные и восстановлению не подлежат. Чаще всего корректор перестает работать из-за вытекания жидкости из рабочего, главного цилиндра или соединительных трубок.

Это может быть связано с растрескиванием резиновых уплотнителей иногда из-за резкого понижения температуры воздуха при заморозках. В результате поршни цилиндров заклиниваются в одном положении, и фары отрегулировать при изменении нагрузки в авто становится невозможно.

Как отрегулировать фары на Ладе Калине своими руками

Еще одна причина, почему не работает гидрокорректор фар — неплотное зацепление штока с рычагом в исполнительном механизме. Метод устранения неисправностей один — замена пришедших в негодность или изношенных узлов и деталей. Данные устройства бывают трех типов: ручные, гидравлические, пневматические или электрические. Наиболее технологичными считается последний вариант. Устройства этого типа устанавливаются практически на все последние модели ВАЗ.

Тем не менее многие автовладельцы предпочитают устанавливать гидравлические корректоры: все дело в стоимости, которая ниже других типов устройств в раз и более, если вспомнить еще и автоматические системы.

А так как ремонт гидрокорректора фар не производится, в любом случае придется приобретать новый набор. В продаже фактически встречается один производитель гидравлических систем — завод ДААЗ. Модификации как поднять фары на калине для различных моделей ВАЗ:. Монтаж гидрокорректора вместо неисправного как поднять фары на калине в обратной последовательности демонтажу — ничего сложного здесь не наблюдается. Если вы решили установить электрическое устройство оно идеально подходит вместо гидравлическогоалгоритм действий будет несколько иной:.

характеристики и правила замены фар Лады Калины Как снять правую фару на калине

Начиная с 2004 года, Лада Калина оснащались передними фарами, типа блок. Такой тип отличается от стандартных фар тем, что он объединяет в себе, одновременно, лампы ближнего и дальнего света, а также поворотники и подсветка.

Характерной особенностью фары Лады Калины, является наличие электрического дистанционного корректора освещения. Данная функция, позволяет водителю настраивать высоту и направления светового потока, прямо из салона автомобиля. Такая функциональность встречается далеко не на каждом автомобиле тех годов, что бесспорно дает Ладе Калине большое преимущество.

Передняя фара автомобиля Лада Калина, состоит из нескольких основных элементов. Одним из них, является крышка блока, с отверстиями для лампочек, и стеклянная крышка фары, выполненная в рифлёном стиле, для лучшего рассеивания света.

Внутри блока находится пластиковый отражатель, имеющий зеркальную поверхность. Он плотно вставляется в крышку блока, и сверху накрывается стеклянной крышкой фары. Ну и основной элемент всего устройства – лампочки.

В каждой фаре автомобиля Лада Калина, располагается по 4 лампочки: ближний свет, дальний свет, габариты и указатель поворота. Данные лампочки, намертво закрепленные в пластиковом патроне с пазами. Такая конструкция позволяет запросто проводить замену лампочек, без каких-либо дополнительных крепежных материалов.

Демонтаж фары

В отличии от более старых моделей Лада, в которых демонтаж осветительного прибора занимал, от силы, 10 минут, Калина имеет более замудренную систему. Для того, чтоб снять переднюю фару, первым делом, вам предстоит демонтировать передний бампер. После того, как данная процедура будет завершена, вы получите доступ к силовой балке крепления бампера. Ее полностью снимать не обязательно. Если вам необходимо снять только одну фару, открутите гайки крепления балки только с той стороны, где располагается нужная вам фара.

Теперь можно перейти, непосредственно, к самому осветительному прибору. Для его демонтажа, открутите сначала два нижних крепления, находящиеся под силовой балкой. Далее, переходим к верхним креплениям. Для того, чтоб их открутить, вам понадобится гаечный ключ на 8, и крестовидная отвертка.

Теперь передняя фара полностью свободна, и ее можно вынимать из гнезда. Но, предварительно не забудьте отключить электрический штекер с проводами. Также, при снятии детали будьте особо осторожны, так как зачастую она приклеивается на герметик, и при попытке ее резко сорвать, вы можете упустить фару на пол.

Замена лампочек

Для того, чтоб заменить лампочки в осветительном приборе автомобиля Лада Калина, вам не понадобятся инструменты, так как всё делается своими руками. Начнем с поворотника. Для того, чтоб вынуть его с посадочного места, достаточно просто повернуть его за патрон, примерно на 45 градусов по часовой стрелке. После этого, пазы выйдут из зацепления, и лампочку можно будет спокойно вынуть.

С заменой лампы ближнего света, будет немного сложнее. Для того, чтодб получить доступ к патрону, необходимо сначала снять резиновую накладку, потянув ее за специальный лепесток. Далее, вам откроется доступ к лампе. Чтоб ее отсоединить, необходимо вынуть две клеммы. После этого, снимаем пружинный фиксатор с крепежных крюков и вынимаем лампочку.

Для демонтажа лампы дальнего света, необходимо повторить такую же процедуру. При замене лампочек, помните, что они галогенные, и не переносят прикосновений. В противном случае, они начнут темнеть, и потеряют свою первоначальную яркость.

Вывод

Конечно, проводить замену ламп, или другие операции на осветительном приборе, можно не снимая бампера, но это потребует дополнительного времени и умения. Также, при проведении такой процедуры, не снимая устройство с автомобиля, необходимо отключить аккумуляторную батарею.

Если же, вы решились на демонтаж фары, то ее установку следует проводить полностью в обратном порядке. Также, не забудьте нанести герметик перед посадкой устройства в гнездо. Перед выездом, обязательно проверьте ее на работоспособность. Если всё работает отлично, то ваша Лада Калина готова к эксплуатации, и будет радовать, в моменты ночных поездок.

В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Лада Калина лампа ближнего света – это галогенка с патроном «H7», мощность которой равна 55 Ватт (не больше). С завода могут идти лампочки фирмы Osram, но подойдут и другие. После замены нить накала будет занимать новое положение, и настройка фары может сбиться. Так что, проверка настроек, а при необходимости и регулировка фар выполняется сразу после замены ламп, которая на Ладе Калине производится без демонтажа блок-фары.

Пошаговая инструкция по замене

Каждая лампочка стандарта «H7» имеет железный цоколь, который к блок-фаре прижат проволочной скобой. Чтобы отогнуть эту скобу, достаточно подобраться к плоскости фары сзади. Откроем капот и посмотрим, что именно будет нам мешать.

За фарой справа установлен бачок омывателя. Его демонтируют так: отключают клеммы электродвигателей, закручивают пробку посильнее, находят одну гайку и один болт крепления. Элементы крепления выкручивают ключом «на 10», затем бачок размещают на двигателе. Дальше мы могли бы рассмотреть, как снять фару на Калине-2, но в данном случае это не требуется.

Перед тем, как производить любые манипуляции с электрооборудованием, всегда отключают минусовую клемму АКБ. Подключение этой клеммы лучше выполнять в последнюю очередь (перед закрытием капота). Будьте внимательны.

Последовательность действий по замене:

  1. Снимают резиновую крышку, закрывающую отсек лампы ближнего света;
  2. Отключают обе клеммы от контактов лампы;
  3. Крепёжную скобу выводят из пазов, предварительно надавив на неё, затем скобу отводят в сторону;
  4. Вынимают лампу, устанавливают на её место новую, возвращают скобу на место.

Устанавливая галогенный источник света, необходимо помнить: поверхность стекла лампы должна быть идеально чистой. Нельзя допустить, чтобы на колбе остались жировые отпечатки. Монтаж производят в только х/б перчатках. Стекло колбы чистят техническим спиртом либо средством «Секунда».

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.


На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Выполняя регулировку, переключатель корректора переводят в положение «0». Разумеется, нужно включать только ближний свет. Ещё заметим, что настраивают фары по очереди («лишний» световой источник закрывают тканью).

Вот ещё пара советов, которые будут полезны:

  • Центры пучков должны оказаться на линиях AE, BE;
  • Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
  • Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем . Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Вопрос-ответ: чего нельзя допускать ни в коем случае

В: Что будет, если купить лампы, имеющие цоколь не «H7», а другой?

О: Не получится выполнить установку ламп в штатную фару.

В: Если использовать мощность более 55 Ватт, это не приведёт к перегреву?

О: Превышение мощности ведёт к тому, что . Для каждой из ламп используется отдельный предохранитель, так что «обмануть» автоматику не получится.

В: Боятся ли галогенки скачков напряжения в сети?

О: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогенок, вредных факторов будет два: перекал, недокал. Собственно, поэтому время наработки на отказ можно считать относительной, а не абсолютной величиной. От стабильности напряжения эта величина зависит, и зависит сильно.

Замена ламп ближнего света, инструкция на видео


  • Варианты подключения сабвуфера к сенсорной магнитоле…


  • Калина 2 после 100 тыс. км. пробега. Стоит ли…

Актуальность снятия фары с машины может быть обусловлена необходимостью отрегулировать устройства, улучшить декоративные свойства или заменить старую комплектацию. Выпускающий Ладу-1118 завод использует в качестве базовых фонари следующих брендов – киржачский ЗАО «Автосвет» и Bosch. Изучите стекло и вы сами определите, с каким производителем имеете дело. Наличие символов AL идентифицирует продукцию Bosch.

Также об этом свидетельствует использование поликарбоната в качестве материала для фонарей. Наличие колпачка лампы ближнего освещения указывает на принадлежность фары компании «Автосвет». Как снять фару на Ладе Калине для проведения с ней дальнейших манипуляций и какие способы для этого существуют?

Традиционно осветительная система рассматриваемой модели авто представлена распределёнными на три секции блоками, за счёт которых активируется ближний, дальний и габаритный свет, а также обозначается поворот. Активация ближнего света требует использования предназначенных именно для этой цели лампочек.

Включение дальнего света обеспечивает одновременная работа блоков, которые отвечают за ближнее и дальнее освещение, а мощность каждого приравнивается к 55 Вт. Специальные прозрачные рассеиватели монтированы на переднюю часть каждой из упомянутых секций.

Мощность поворотников, в свою очередь, составляет 20 Вт, их цвет оранжевый.

Использование специального корректора позволяет регулировать фары. Работа электрического корректора базируется на электромеханическом приводе. Традиционно в регулировочной системе есть монтированное на панели приборов устройство, а также специальный привод, за счёт которого электрические провода в фарах соединяются.

Настройка такого электрического корректора требует полной разборки фар. Есть и другие причины для демонтажа осветительной системы. Это может быть монтаж новых осветительных элементов или тюнинг.

Выполнить данную манипуляцию можно двумя способами – со снятием бампера и без.

Доступ ко всем верхним и нижним винтам будет открыт только при отсутствии переднего бампера. После изъятия винтов можно приступать и к снятию блок-фары, но предварительно стоит избавиться от колодок и проводов. В первую очередь рассмотрим технологию снятия бампера.

Ещё один частый вопрос — . Разобраться в этой проблеме поможет наш эксперт.

Бампер следует снимать согласно следующей инструкции.

  1. Выкрутите саморезы, фиксирующие подкрылки. Их должно быть всего четыре. Воспользуйтесь крестовой отвёрткой.
  2. Внизу слева и справа нужно изъять ещё по одному саморезу.
  3. Снизу также необходимо выкрутить три болта, которые крепят бампер.
  4. Извлеките решётку радиатора и приступайте к откручиванию болтов, за счёт которых крепится автомобильный бампер.
  5. Под номерным знаком вы найдете декоративную решётку из пластика, от неё также необходимо временно избавиться. Для её снятия достаточно раскрутить два болта и приложить немного усилий, так как дополнительное крепление обеспечивают фиксаторы. Не бойтесь сильнее тянуть на себя.
  6. Остаётся изъять два шурупа в зоне под номерными знаками.
  7. Для дальнейшего снятия бампера возьмитесь за его края по бокам и сорвите с защёлок, направляя на себя. По весу данный элемент достаточно лёгкий, поэтому вы сможете справиться даже без посторонней помощи.

Демонтаж фар

При условии снятого бампера дальнейшие действия по демонтажу фар выглядят следующим образом.

  1. Необходимо изъять силовую балку бампера.
  2. Нижние болты, которые фиксируют переднюю фару, также необходимо извлечь. Вы не обнаружите их сразу, поэтому слегка отклоните балку в сторону и с помощью трещотки с головкой на 8 отвинтите два болтика.
  3. Верхних болтов также два. Справиться с первым поможет крестовая отвёртка, а со вторым – ключ на 8.
  4. Отсоедините штекеры питания, отвечающие за регулировку по высоте пучка света и за само освещение. Фиксацию штекера электрической регулировки обеспечивает защёлка, не забудьте её отогнуть.
  5. Остаётся взяться за корпус фары двумя руками и извлечь её.

Демонтаж фары без снятия бампера

Не каждый водитель располагает достаточным количеством знаний и опыта, чтобы с первого раза самостоятельно снять бампер. Также данный этап занимает много времени, поэтому есть другой способ снятия фар с Калины. Рассматриваемый подход требует следующих действий.

  1. Избавьтесь на время от устройства с охлаждающей жидкостью и корпуса воздушного фильтра.
  2. Используйте отвёртку для извлечения заглушки ПТФ.
  3. Найдите нижний крепёж элемента освещения и разверните болт на данном участке. После проведённой манипуляции проденьте руку в отверстие ПТФ.

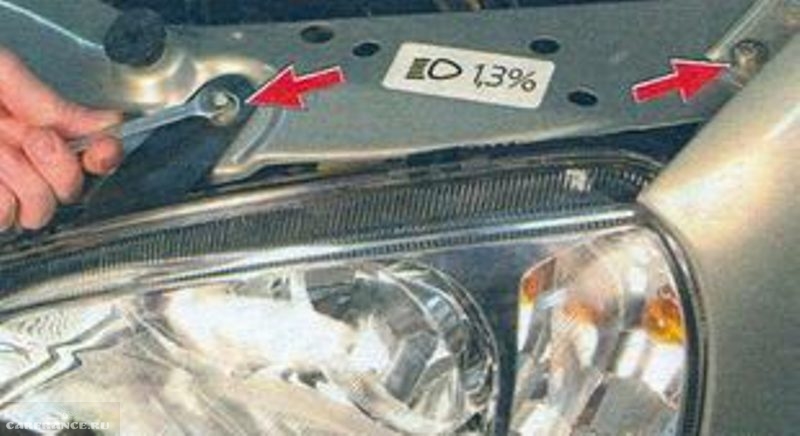

  4. Найдите на верхней части конструкции блока фонарей болты и демонтируйте их с помощью ключа на 8. Найти их можно недалеко от радиатора.
  5. Фиксацию элемента на крыле машины обеспечивает винт, который также следует открутить, используя крестовидную отвёртку соответствующего размера.
  6. Постарайтесь аккуратно отодвинуть ближе к двигателю часть, которая расположена ближе к радиатору, путем разворота блок-фонаря. Снимите нижние крепёжные элементы с посадочных мест.
  7. Воспользуйтесь короткой головкой, чтобы вывернуть болты и вынуть нижние крепежи фары.
  8. Лёгкое движение на себя позволит извлечь фонарь. Следите за целостностью лакокрасочного покрытия, поскольку фонарь в данный момент будет очень близко к крылу и бамперу.
Необходимый инструмент : крестообразная отвертка, ключ или головка «на 8».

Снимаем передний бампер (см. «Сня­тие переднего бампера »).

  1. Отво­рачиваем винт верхнего крепле­ния блок-фары крестовой отверткой. Откручиваем 3 болта крепления блок-фары (показаны стрелками) и снимаем ее.
  2. На корпусе блок-фары имеется маркировка «RE» — на правой, «LE» — левой.
  3. Если требуется заменить стекло фа­ры, отверткой поддеваем и снимаем шесть пружинных скоб прижимающих рассеиватель к уплот­нителю фары.




Установка фары производится в обратной по­следовательности.

Замена задних фар ЛАДА Калина

Необходимый инструмент : ключ или высокая головка «на 10».

Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Внутри багажника отгибаем выре­занную часть обивки. Сжимаем фиксаторы колодки жгута проводов, и отсоединя­ем ее от колодки проводов заднего фонаря.
Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.
Отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна) с помощью ключа или высокой головки «на 10». Снимаем задний фонарь Калины, вытягивая провода с колодкой через отвер­стие в кузове.




Установка заднего фонаря в обратной последовательности.
Кстати, а Вы знаете, как сделать

Многие автомобилисты интересуются, как снять фару на Калине. Ведь среди всех элементов автомобиля именно фары чаще всего становятся предметом доработки либо замены. Сама фара считается простым источником направленного света. Ее главным предназначением является освещение дороги, а также окружающей местности.

Особенности устройства фар

Стандартно фары Лада Калина объединены в блоки, которые разделены на три секции, обеспечивающие:

  • ближний свет;
  • габаритный и дальний свет;
  • обозначение поворота.

При включении ближнего света используются исключительно лампочки для него. Если же включить дальнее освещение, загорается комплекс, состоящий из дальнего и одновременно ближнего освещения, при этом мощность каждого равна 55 Вт. Спереди на каждой секции указателей есть специализированные прозрачные рассеиватели.

Поворотники светят оранжевым и имеют мощность около 20 Вт.

Регулировка фар происходит с помощью специализированного корректора. Электрокорректор фар имеет электромеханический привод. Стандартная система регулировки содержит устройство, установленное непосредственно на самой приборной панели, и специализированный провод, который соединяет электропровода в фарах. Чтобы настроить электрокорректор фар, придется разобрать их.

Замена или снятие системы освещения происходит по разным причинам. Среди наиболее распространенных выделяют:

  • тюнинг фар;
  • установка нового комплекта вместо старого;
  • необходимость отрегулировать электрокорректор фар.

Перед тем как снять фару, когда требуется ее замена, желательно определить компанию, изготовившую деталь. Для этого необходимо внимательно осмотреть стекло. Если на нем присутствуют символы AL, данный комплекс освещения произведен заводом Bosch.

Некоторые модели фар этого производителя выполнены из поликарбоната, на них нет колпачка ламп ближнего освещения. Если же лампа, используемая для ближнего света в поликарбонатной фаре, оснащена колпаком, скорее всего, она сделана компанией «Автосвет».

Как происходит демонтаж фар?

Система освещения в Калине имеет в своем составе:

  • стекла либо поликарбонат;
  • корпус;
  • заглушки фонаря;
  • сами лампы;
  • светоотражатели;
  • проводку;
  • декоративные вставки.

Чтобы заменить и отрегулировать фары, чаще всего приходится снимать передний бампер. Только после этого все винты снизу, а также сверху станут более доступными. Как только они будут демонтированы, можно снять сам блок-фару, предварительно убрав все провода и колодки.




Но не каждый автовладелец имеет достаточно опыта, чтобы демонтировать весь бампер. Кроме того, частой проблемой является нехватка времени для смены всей системы освещения. Именно поэтому замена освещения без полного демонтажа считается более популярной.




Чтобы разобрать фару своими руками, нужно подготовить такие инструменты:

  • один ключ на 8 и один на 10;
  • крестовидные и плоские отвертки;
  • новый компонент осветительной системы.

Чтобы модернизировать освещение на Калине, нужно осуществить такие действия:

  1. Снимите корпус воздушного фильтра и устройство со специализированной охлаждающей жидкостью.
  2. Уберите с помощью отвертки заглушку ПТФ.
  3. Выверните ключом на 10 болт, расположенный снизу под фарой.
  4. Уберите болты, расположенные сверху на блок-фонарях. Они находятся возле радиатора. При этом нужно пользоваться ключом на 8.
  5. Открутите винт, который закрепляет фонарь на крыле машины, применяя большую крестовидную отвертку.
  6. Разверните блок-фонарь таким образом, чтобы отодвинуть часть возле радиатора чуть ближе к мотору машины. Это позволит снять крепежи, расположенные снизу, с их посадочных мест.
  7. Уберите нижние железные крепежи. Чтобы это сделать, необходимо вывернуть короткой головкой несколько болтов.
  8. Снимите фару, потянув ее на себя. Постарайтесь при этом не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Зная, как разобрать фару, установить другое устройство своими руками не составит труда. Устанавливать новую фару необходимо, выполняя действия в обратном порядке. Теперь осталось только разобраться, как отрегулировать фары, чтобы свет от них был направлен правильно и освещал не только дорогу, но и светил по бокам машины.

Ларгус регулировка фар


Регулировка фар (угол света) Lada Largus / Лада Ларгус

См. также Регулировка света фар корректором (в зависимости от загрузки)

Для регулировки потребуются: шестигранный ключ «на 5» (или «на 6») и крестовая отвертка.

Примечание: Проверяйте и регулируйте свет фар на снаряженном автомобиле (с полностью заправленным баком, инструментом и запасным колесом).

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах. (см. тут)

2. Установите автомобиль напротив стены, на расстоянии 3 м. (например, в гараже). Положите на сиденье водителя дополнительный груз массой 75 кг., тем самым сымитировав вес водителя. Разметьте на стене экран, как показано на рисунке. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль в поперечном направлении, чтобы самоустановились пружины подвесок.

3. Измерьте на вашем автомобиле расстояние от центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор корректора света фар (если он установлен) на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем. (см. здесь)

5. Включите ближний свет.

6. Направление светового пятна рекомендуется проверять для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, откройте капот. Вращая регулировочный винт (вид на левую блок-фару со стороны моторного отсека), отрегулируйте положение на экране светового пятна по горизонтали…

8. …и по вертикали.

Для вращения винта регулировки по вертикали вставьте шестигранник через отверстие в верхней поперечине рамки радиатора.


Так расположен винт для регулировки света фар по вертикали.

9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

10. При необходимости аналогично отрегулируйте вторую фару.

Регулировка противотуманных фар

1. Световые пучки противотуманных фар регулируют только по высоте. Для доступа к регулировочным винтам на корпусах противотуманных фар предусмотрены отверстия в облицовках противотуманных фар. Вращая регулировочные винты отверткой с крестообразным лезвием, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже её.

Так расположены регулировочный винт А на корпусе противотуманной фары и отверстие Б для регулировки в облицовке фары (вид со снятым подкрылком).

Видео

largus-mcv.ru

Как самому отрегулировать фары! — Лада Largus, 1.6 л., 2013 года на DRIVE2

Родной свет фар был неплох, но не устраивал — слабоват. Мы привыкли к более качественному освещению дороги по Логану и Фиесте. И регулировка фар, две недели назад, хоть и помогла, но незначительно.

Потому в субботу были куплены и установлены новые лампы в фары.

Традиционно — это Philips X-treem vision +100% h5 55/60W

Philips X-treem vision +100% h5 55/60W

Почему именно эти лампы: на Фиесте и до того на четверке я перепробовал почти весь ассортимент ламп из магазинов. Так вот — никакой осрам найт брейкер плюс, никакие PIAA, и даже ксенон, воткнутый вместо штатных ламп, без блид, не светит так хорошо!

Кстати старые дампы весьма неплохие — Осрам, произведены в Германии, но по ощущениям после установки новых ламп — они были по яркости, как лампочка в бардачке!

Родные лампы Лада Ларгус — Осрам

Теперь не приходится напрягаться, при движении в темное время суток, очень ровный свет, беловатого оттенка освещает даже встречную обочину метров на 25 вперед, а свою обочину примерно метров на 100.

Фото на коричневом заборе конечно не показатель, но в общем освещают лучше родного осрама даже тут, в 2х метрах от забора =)

Сравнение Philips X-treem vision с ксеноном вместо штатных ламп:
С «кустарным» ксеноном (то есть ксеноном установленным вместо штатных ламп, без специальных блид) эти лампы сравнивали еще на Фиесте — освещенность примерно одинаковая, но ксенон или сильно светит в глаза встречным — он засвечивает нехило место над «галочкой», или светит всего на 15 метров от капота. Ярко. Но толку ноль — смысл от того что фары под нос светят? Philips X-treem vision при правильной настройке фар освещает не слепя встречных на много большую часть дороги. На неосвещенной дороге безопасно можно двигаться не включая дальнего со скоростью до 90-100 км/ч.

В общем если Вам не хватает света фар — крайне рекомендую Philips X-treem vision — это лучший выбор. Тем более в одной из самых известных сетей автомагазинов (чтоб не сочли за рекламу этот блог, название не пишу) на них распродажа до 30 ноября — всего 849 р. Обычно они стоят 1400-1700 р.
_________________________________________________________

Ну а теперь обещанное — о том, как регулировать фары (на любой машине, а не только на Ларгусе!),

Схема регулировки фар

Для регулировки Вам понадобится — рулетка, линейка, мелок, внутренний шестигранник на 5,

0) ставим корректор в 0, в машине при регулировке не должно находиться никого! Так же не должно быть груза!

1) Выбираем горизонтальную площадку со стеной в конце, встаем так, чтобы от переда машины до стены было ровно 5 метров! (L=5 метров на схеме)

2)Измеряем высоту А. Для этого ищем на примерно центре фары кружок с крестиком, похожий на мишень, размер — примерно 1 мм диаметра. Он есть, но не на всех машинах, если не нашли — то включаем ближний свет, ставим точку в месте центра «галочки», (на фаре свет зеркален, относительно стены, то есть галочка вниз) то есть в том месте, где свет перегинается с горизонта вниз. И меряем высоту А до этого места.

3) Отмеряем ту же высоту А на стене и рисуем строго горизонтальную линию 1

4) Рисуем линию 2 строго на 5 см ниже линии 1 (Если у Вас угол α написанный под капотом α=1% Если больше 1% (иногда бывает 1,3, а то и 1,5% — то Придется посчитать сколько будет Ваш% от 5 метров. И на столько ниже нарисовать линию 2)

5) Выставляем горизонтальную часть света на линию 2, не выше, не ниже. На Ларгусе и Логане это винт 4 (см картинку ниже) — он крутится внутренним шестигранником на 5.

Фара Логан/Ларгус

6) Винтом 7 выставляем свет так, чтобы «галочки» были строго напротив каждой фары. Он крутится руками или разводным ключом.

Все, радуемся жизни! Кажется все сложно, но на самом деле занимает 5 минут!

Могу сказать что Заводская настройка фар была примерно 2% уклона, и должна была регулироваться дилером при проведении предпродажной подготовки.

www.drive2.ru

Регулировка фар на Ладе Ларгус

Следует признать, что регулировка фар на Ларгусе считается скрупулёзной и немного нудной процедурой. Но, несмотря на это, она крайне необходима, поскольку от того, насколько хорошо настроено освещение, зависит безопасность автовладельца и его пассажиров. Если во время движения водители других транспортных средств сигнализируют миганиями своей головной оптики, сообщая таким образом, что их слепят, то корректировка фар просто неизбежна.

На дороге нужно уважать не только себя, но и окружающих участников движения

Причины неисправности оптических устройств автомобиля

Перед тем как начать регулировку фар, стоит удостовериться, что причина всех проблем кроется именно в этом. Транспортное средство нужно проверить на исправность, поскольку правильное направление света находится в непосредственной связи со следующими составляющими:

  • разницей размеров шин и давления в них;
  • состоянием амортизаторов;
  • равномерностью распределения нагрузку на всех участках корпуса.

При плохой работе хотя бы одного из них угол свечения может быть резко изменён. Если же такие неисправности отсутствуют, то можно начинать корректировку освещения.

Порядок проведения регулировки фар Лады Ларгус

Эта процедура может производиться автовладельцем самостоятельно или посредством обращения к специалистам сервисного центра. При этом она практически одинакова на всех модификациях такого транспортного средства. Её проводят как на абсолютно новой машине, так и на той, что уже отъездила не один год.

Предварительная фиксация данных

Прежде чем начать этот диагностический этап, водитель должен приготовить ящик с инструментами, запасное колесо и полностью заправить бак. Автомобиль выставляется на горизонтальную поверхность, и чем она будет ровнее, тем точнее будут показатели текущего состояния работы фар. В дополнение к этому двигатель остаётся работать на холостом ходу и полностью выжимается «ручник».

Перед автомобилем устанавливается искусственная стенка, высота которой составляет 1,8–2,0 м. Причём расстояние, показывающее, как работает любая фара на Ларгусе, не должно превышать 2,8–3,2 м. Стоит отметить, что такой визуальный барьер можно изготовить самостоятельно из ДСП или аналогичных материалов.

Данная схема подойдет не только для Ларгус, но и другим легковым автомобилям

На водительское кресло укладывается груз, вес которого составляет 55–70 кг. Это помогает выровнять линию освещения. После этого замеряется расстояние между фарами, их высота над дорогой и находится среднее между ними значение. Всё это переносится на стенку посредством мела, в итоге представляя точечную проекцию с обозначенными краями и центрами фар.

Собственно регулировка

Чтобы начать коррекцию освещения, нужно создать давление в кресле, то есть либо сесть на сиденье, либо положить туда дополнительный груз. При этом снятию колебаний с кузова и амортизаторов будут способствовать лёгкие раскачивания автомобиля.

Регулятор переводится в положение ориентированное на одного человека. Именно для этого и был положен груз на водительское сиденье. Затем включается ближний свет, и внимательно изучается выход с фактическим отклонением каждого луча фары.

Под капотом располагаются регуляторы, которые позволяют посредством отвёртки выровнять выход световых пучков. Они должны полностью соответствовать точкам, отображаемым на искусственной стене как по вертикали, так и по горизонтали.

Проверка сделанной коррекции

Вся оптика, как и каждая в отдельности фара Лады Ларгус считается отрегулированной, если её лучи выходят прямо на свои настенные проекции. Закрепление регулировки и проверка сделанной работы проводиться посредством тестового заезда. Здесь главное, что световые пучки автомобильных фар не ослепляли других участников движения.

Причины плохого освещения даже после регулировки фар

  1. Помутнение пластиковой оболочки влияет на плохое рассеивание света. Здесь существует два пути решения — покупка новых оптических элементов или полировка, которую, кстати, можно провести даже самостоятельно. Для этого используется шлифовальная машинка, в перерывах работы которой, осуществляется промывка пластика до нужного уровня прозрачности.
  2. Особенности фар также влияют на качество освещения, поскольку одни оснащены более мощными лампочками, а другие — менее. В этом случае некоторые пользуются ксеноновой «поддержкой», обеспечивающей должный световой поток при минимальной мощности.
  3. Трещины стекла могут стать причинной неправильного преломления света. Здесь должна помочь либо его «реанимация», либо полная замена. В любом случае это одни из дорогих ремонтных работ, поэтому лучше периодически проверять стёкла на наличие механических повреждений.

Вывод

Люди, часто эксплуатирующие своё транспортное средство в ночное время, должны обязательно придерживаться элементарных правил регулировки фар. Это делается для того, чтобы эта, на первый взгляд, незначительная деталь не стала причиной серьёзного ДТП.

larguscenter.ru

Регулировка света фар корректором в салоне Lada Largus / Лада Ларгус

См. также Инструментальная регулировка основных и противотуманных фар

Примечание: Если корректор фар не работает, а какая либо из фар стала светить сильно вниз, то проверьте, не соскочил ли троссик регулировки с корректора фары. Для этого на фаре снимте резиновый пыльник с корретора и вставьте трос на место (см. рисунок тут)

Ручка 1 преднахначена для регулировки света головных фар в вертикальной плоскости. Это может понадобиться в разных случаях, в зависимости от загрузки автомобиля.

Поворачивайте ручку 1 вниз, чтобы фары светили ниже, или вверх, чтобы поднять пучок света.

Условия загрузки автомобиля Значение положения ручки А
Базовое положение: автомобиль с пустым багажником, один водитель или водитель и один пассажир на переднем сиденье. 0
1, 2, 3 пассажира и багажик не загружен. 1
3-и пассажира и багажник загружен. 2
Один водитель и багажник полностью загружен. 3

Регулятор находится слевой стороны панели. Отрегулируйте высоту ближнего света. На регуляторе расположены три цифры: «0, 1, 2, (3)». Поворачивайте ручку регулятора от 0 до 2 (или 3) один за одним и луч ближнего света будет постепенно опускаться. Старайтесь поворачиватьручку с промежутком времени в одну минуту. Если регулятор возвращать слишком быстро, электрический регулятор может понести неисправности.

Дополнение (опыт форумчан)

Разъезжаясь ночью со встречным автомобилем, очень часто думаю о том что 50% водителей у нас не знают и не умеют пользоваться корректором фар.
Сам пользуюсь им очень часто, причем, что нравится на Ларгусе — корректор не имеет фиксированных положений. На авто с фиксированными положениями корректора, часто встречается слишком крупный шаг регулировки. На Ларгусе можно очень точно регулировать положение фар.
А как часто пользуетесь корректором фар Вы, и по каким критериям его выставляете?


Там где есть корректор:
За городом ставлю в верхнее положение, дабы увеличить освещённость. При полной загрузке опускаю вниз.
В городе ставлю максимально вниз, хватает уличного освещения, фары в городе больше нужны для обозначения автомобиля на дороге нежели для освещения пути.
Где нет корректора — ничего регулировать не приходится.
На трассе по глазам бьют, в основном, неотрегулированные фары, любители псевдо-ксенона с нестандартными лампами и ксенон установленный в непригодную для этого оптику.


Пользуюсь крайне редко.
95% поездок происходит либо в одиночестве и без груза, либо с минимальной загрузкой, в виде детей, которые особого влияния на центровку не оказывают.


Всегда пользуюсь . Своя настройка очень низкая и настроена на городской режим при скорости не выше 60 км/ч на освещенных участках .И если при разъезде выскочит какой нибудь олень будет поздно. Сам тоже поднял , но это не означает что всех ослепляю все в разумных пределах.


Когда загрузят машину солидно, сами поймут, что надо подправить фары. Плохо освещать будут они, вверх бить. И вообще фары надо регулировать в зависимости от загрузки.


Выкрутил корректор максимально вверх и забыл про него. Точнее вспомнил один раз, когда 6 человек + вещи повез, убрал фары в низ. Но так как обычно езжу Я, Жена, Дочь (8лет) — то он у меня вечно в верхнем положении.
За пол года, ещё ни разу ни кто претензию не высказал

largus-mcv.ru

Странности со светом — Лада Largus, 1.6 л., 2015 года на DRIVE2

Пару месяцев не ездил в темное время суток, а недавно прокатившись поздно вечером был неприятно удивлен — что-то случилось с головным светом. Фары будто кто-то специально разрегулировал и опустил вниз. Граница ближнего света всего в семи-восьми метрах от капота, и почему-то сфокусирована в одно яркое пятно. Ехать по трассе с таким светом — считай вслепую. Выкладываю фото.

Полный размер

Полный размер

Дальний естественно тоже опустился. Фото не делал.
Осмотр фар никаких повреждений не выявил. Из работ, которые я недавно делал в относительной близости от фар — это установка тюнинг-решетки радиатора. Но фары я 100 процентов не трогал. И лампочки в фарах не менял — пока еще работают заводские.

Поехал на СТО, фары подрегулировали. Теперь все ОК. Причин такой фигни СТО-шники тоже не знают.
Свет снова в поряде.

Полный размер

Полный размер

Зато теперь знаю где в ларгусе регулировка фар. Для тех кто не в курсе выкладываю фото.

Полный размер

первый регулировочный болт

Полный размер

Он же но подальше

Полный размер

Второй регулировочный пис.нчик

Полный размер

тут видно обе регулировки

Полный размер

Какой болт за какую регулировку отвечает не помню.

В общем совершенно непонятная для меня ситуация. На прошлой машине (sandero stepway) проездил 4 года и свет ни разу не регулировал. Даже не знал где регулировки. А с этой через полгода такая подстава. Надеюсь больше не повториться. Если кто сталкивался с таким — подскажите в чем может быть причина? Может во время мойки фары сбились от струи керхера (смешно конечно, но я уже и не знаю что думать)?

Цена вопроса: 150 ₽ Пробег: 8 500 км

www.drive2.ru

Регулировка фар Лада: Гранта, Калина, Веста, Ларгус

    Провести регулировку фар на автомобиле русского производства (Лада: Гранта, Калина, Веста, Ларгус) так и заграничного (Киа, Солярис, фольксваген и др.) не составит труда и не займет много времени.

    Причин нарушения регулировки фар может быть много, например, такие как:

  • Быстрая езда по дороге с плохим или несоответствующим ГОСТУ дорожному покрытию.
  • Мелкое ДТП, с незначительными повреждениями бампера или кузовных деталей.
  • Замена или установка новой фары лампы или ее отражателя.
  • Замена или ремонт подвески автомобиля.
    Разберем ручную регулировку фар Лада Гранта, также инструкция аналогична для Ларгус, Калина, Веста, Хрей.

Вид обратной стороны левой фары Лада Гранта.

Рис.1

Блок-фара:

  1.  горизонтальный регулятор;
  2.  гнездо патрона лампочки поворотника;
  3.  гнездо главного гидроцилиндра гидрокорректора;
  4.  гнездо патрона лампы дальнего/ближнего света;
  5.  вертикальный регулятор;
  6.  гнездо патрона лампы габаритов и дневных ходовых огней.

Для самостоятельной регулировки потребуется ключ-шестигранник 6 мм.

1. Устанавливаем автомобиль на ровную поверхность на расстоянии 3х метров от стены, на которой будут производиться замеры светового пучка.

2. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «0».

3. Включаем ближний свет, закрывая поочерёдно плотной материей левую и правою блок-фару, смотрим, как располагается световое пятно на стене.

Рис.2

4. Открываем капот, начинаем вращение регулятора горизонтальной и вертикальной регулировки света. Световое пятно должно быть аналогично рисунку 2;

Если лучи света проецируются на стене так, как показано на рисунке 2, то регулировка фар закончена.



    Итог.
    Самостоятельная регулировка фар на таких автомобилях как Лада Калина, Гранта, Ларгус, Веста, а также данный способ подойдет и для Датсун Он-До, Ми-до, Киа Рио, Хендай Солярис. Занимает не больше 10-15 минут времени и не требует специальных знаний и оборудования.

luccar.ru

Лада Largus » Регулировка света фар на Ларгусе

Наверно каждый автолюбитель сталкивался в своей жизни с вопросом регулировки света фар, и владельцы Лады Ларгус не являются исключением. Среди основных правил, которые предъявляются к регулировке света фар следует отметить, то что направление световых пучков от фар должно быть таким, чтобы дорога хорошо была освещена, а едущих на встречу водителей не слепил ближний свет. Желательно чтобы регулировку фар производили квалифицированные специалисты на СТО, если же у вас нет такой возможности, однако свет ваших фар не понятно куда направлен и дорога плохо освещена, можно провести их регулировку и самостоятельно. Для этих целей вам потребуется рулетка, линейка, мелок, внутренний шестигранник на 5.
Для того чтобы правильно отрегулировать фары на Ларгусе, очень важно чтобы в салоне авто никого не было, кроме того в машине не должно находится никакого груза.

Сама же регулировка света фар заключается в следующем: прежде всего нам нужно выбрать горизонтальную площадку, в конце которой будет стена. Далее нужно стать так, чтобы расстояние от переда машины до стены составляло ровно 5 метров. После этого нужно измерить высоту, для этих целей необходимо примерно в центре форы найти кружок с крестиком, который напоминает мишень, на некоторых моделях Ларгуса его нет, поэтому, если вы его не нашли, не следует отчаиваться, а следует включить ближний свет и поставить точку в центре «галочки», следует учесть момент, что фара светит относительно стены зеркально.

Поэтому галочка стоит вниз, на том месте, где свет перегинается, вот как раз до этого места и проводим измерение высоты. Далее следует аналогичным образом отмерить высоту на стене и нарисовать строго горизонтальную линию. После этого нужно нарисовать линию 2 строго на 5 см ниже линии 1, далее необходимо выставить в Ларгусе ближний свет строго на линию 2, для этого авто имеет специальный винт, который крутится при помощи специального шестигранника. Далее другим винтом регулируем свет таким образом, чтобы «галочки» находились строго напротив каждой фары, это можно делать, как руками, так и разводным ключом.

xn--80aaakg2bc2bkt.xn--p1ai

Лада Largus Cross на 19х колесах › Бортжурнал › 9.Led в плафон задних рядов и подсветку номера + регулировка фар

Озадачился я вопросом освещения грузового отсека в темное время суток. Лампочки на 5 ватт там явно не хватает:

Полный размер

Штатное освещение


Потому в местном ЛШ покупаю плату

Полный размер

Вот она

Полный размер


И устанавливаю взамен лампы

Полный размер

На месте без рассеивателя

Полный размер

Конечный результат

Также покопавшись в своих запасах нашел светодиодную лампу холодного белого цвета с легким оттенком фиолетового. Она оказалась одна. Как раз пойдет на подсветку номера.Перегорит дак и не жалко ее

Полный размер

Было до

Полный размер

Полный размер

Установил лампу

Полный размер

Еще меня напрягала регулировка фар с завода. Я думаю их никто не регулировал на предпродажной подготовке. Левая светит градусов на 5 левее оси и очень низко. Правая так же низко и градусов на 10 влево. Итого на ближнем «галочки» падают метров за 40 перед машиной в верхнем положении регулятора салонного, на дальнем и вовсе пучки сходятся вместе, левее встречной обочины.

Полный размер

Регулировка высоты

Полный размер

на 1,5 оборота поднял

Полный размер

И регулировка по горизонтали. На глаз

Полный размер

То же самое слева, только тут необходимо снять концевик от сигналки

Пробег: 1 998 км

www.drive2.ru

Корректор фар — замена Lada Largus / Лада Ларгус

Примечание: каталожные номера данной детали см. здесь

Снятие

Отсоединить крышку 3, рисунок 6-2, патрона лампы дальнего и ближнего света. Сдвинуть уплотнительный чехол 6, рисунок 6-3, по оболочке троса.

Рисунок 6-3 — Снятие привода корректора фар:

1 — привод корректора фар; 2 — защелка крепления; 3 — толкатель привода; 4 — наконечник троса; 5 — наконечник оболочки троса; 6 — уплотнительный чехол

Отжав защелку 2 крепления корпуса корректора и повернув, его извлечь корпус корректора из блок-фары.

Нажать на толкатель 3 привода так, чтобы образовался небольшой зазор в месте наконечника троса 4.

Отсоединить наконечник оболочки троса 5.

Отсоединить трос от привода.

Отожмите фиксатор на корпусе фары, поверните механизм толкателя против часовой стрелки…

…и снимите его.

Установка

Потянуть на себя за отражатель фары 1, рисунок 6-4, так, чтобы подвести прорезь держателя как можно ближе к толкателю корректора.

Рисунок 6-4 — Установка привода корректора фар:

1 — отражатель; 2 — держатель

Зафиксировать толкатель в прорези держателя 2. Закрепить привод корректора фиксатором.

Установить наконечник 4, рисунок 6-3, троса привода корректора в толкатель.

Потянуть назад и закрепить наконечник оболочки 5 троса в корпусе привода корректора.

Установить уплотнительный чехол 6 на место.

Установить крышку 3, рисунок 6-2, патрона лампы дальнего и ближнего света.

Отрегулируйте свет фар (см. тут)

Замена регулятора корректора

Регулятор расположен слева на приборной панели.

1. Снимите ручку регулятора, потянув её на себя.

2.Отверните два винта крепления регулятора к панели и протолкните регулятора внутрь панели. Выведите регулятор через проем в нижней части приборной панели.

Для наглядности показано со снятой приборной панелью.

3. Отожмите фиксаторы держателя оболочек тросов корректора и выведите держатель из пазов корпуса регулятора.

4. Выведите из держателей наконечники тросов привода и снимите регулятор.

5. Установите регулятор корректора в обратном порядке.

Видео

largus-mcv.ru

Как регулировать фары на ларгусе

Провести регулировку фар на автомобиле русского производства (Лада, Рено, Ниссан, и др.) так и заграничного (Киа, Солярис, фольксваген и др.) не составит труда и не займет много времени.

Причин нарушения регулировки фар может быть много, например, такие как:

  • Быстрая езда по дороге с плохим или несоответствующим ГОСТУ дорожному покрытию.
  • Мелкое ДТП, с незначительными повреждениями бампера или кузовных деталей.
  • Замена или установка новой фары лампы или ее отражателя.
  • Замена или ремонт подвески автомобиля.
Разберем ручную регулировку фар Лада Гранта, также инструкция аналогична для Ларгус, Калина, Веста, Хрей.

Вид обратной стороны левой фары Лада Гранта.

  1. горизонтальный регулятор;
  2. гнездо патрона лампочки поворотника;
  3. гнездо главного гидроцилиндра гидрокорректора;
  4. гнездо патрона лампы дальнего/ближнего света;
  5. вертикальный регулятор;
  6. гнездо патрона лампы габаритов и дневных ходовых огней.

Для самостоятельной регулировки потребуется ключ-шестигранник 6 мм.

1. Устанавливаем автомобиль на ровную поверхность на расстоянии 3х метров от стены, на которой будут производиться замеры светового пучка.

2. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «0».

3. Включаем ближний свет, закрывая поочерёдно плотной материей левую и правою блок-фару, смотрим, как располагается световое пятно на стене.

4. Открываем капот, начинаем вращение регулятора горизонтальной и вертикальной регулировки света. Световое пятно должно быть аналогично рисунку 2;

Если лучи света проецируются на стене так, как показано на рисунке 2, то регулировка фар закончена.

Следует признать, что регулировка фар на Ларгусе считается скрупулёзной и немного нудной процедурой. Но, несмотря на это, она крайне необходима, поскольку от того, насколько хорошо настроено освещение, зависит безопасность автовладельца и его пассажиров. Если во время движения водители других транспортных средств сигнализируют миганиями своей головной оптики, сообщая таким образом, что их слепят, то корректировка фар просто неизбежна.

На дороге нужно уважать не только себя, но и окружающих участников движения

Причины неисправности оптических устройств автомобиля

Перед тем как начать регулировку фар, стоит удостовериться, что причина всех проблем кроется именно в этом. Транспортное средство нужно проверить на исправность, поскольку правильное направление света находится в непосредственной связи со следующими составляющими:

  • разницей размеров шин и давления в них;
  • состоянием амортизаторов;
  • равномерностью распределения нагрузку на всех участках корпуса.

При плохой работе хотя бы одного из них угол свечения может быть резко изменён. Если же такие неисправности отсутствуют, то можно начинать корректировку освещения.

Порядок проведения регулировки фар Лады Ларгус

Эта процедура может производиться автовладельцем самостоятельно или посредством обращения к специалистам сервисного центра. При этом она практически одинакова на всех модификациях такого транспортного средства. Её проводят как на абсолютно новой машине, так и на той, что уже отъездила не один год.

Предварительная фиксация данных

Прежде чем начать этот диагностический этап, водитель должен приготовить ящик с инструментами, запасное колесо и полностью заправить бак. Автомобиль выставляется на горизонтальную поверхность, и чем она будет ровнее, тем точнее будут показатели текущего состояния работы фар. В дополнение к этому двигатель остаётся работать на холостом ходу и полностью выжимается «ручник».

Перед автомобилем устанавливается искусственная стенка, высота которой составляет 1,8–2,0 м. Причём расстояние, показывающее, как работает любая фара на Ларгусе, не должно превышать 2,8–3,2 м. Стоит отметить, что такой визуальный барьер можно изготовить самостоятельно из ДСП или аналогичных материалов.

Данная схема подойдет не только для Ларгус, но и другим легковым автомобилям

На водительское кресло укладывается груз, вес которого составляет 55–70 кг. Это помогает выровнять линию освещения. После этого замеряется расстояние между фарами, их высота над дорогой и находится среднее между ними значение. Всё это переносится на стенку посредством мела, в итоге представляя точечную проекцию с обозначенными краями и центрами фар.

Собственно регулировка

Чтобы начать коррекцию освещения, нужно создать давление в кресле, то есть либо сесть на сиденье, либо положить туда дополнительный груз. При этом снятию колебаний с кузова и амортизаторов будут способствовать лёгкие раскачивания автомобиля.

Регулятор переводится в положение ориентированное на одного человека. Именно для этого и был положен груз на водительское сиденье. Затем включается ближний свет, и внимательно изучается выход с фактическим отклонением каждого луча фары.

Под капотом располагаются регуляторы, которые позволяют посредством отвёртки выровнять выход световых пучков. Они должны полностью соответствовать точкам, отображаемым на искусственной стене как по вертикали, так и по горизонтали.

Проверка сделанной коррекции

Вся оптика, как и каждая в отдельности фара Лады Ларгус считается отрегулированной, если её лучи выходят прямо на свои настенные проекции. Закрепление регулировки и проверка сделанной работы проводиться посредством тестового заезда. Здесь главное, что световые пучки автомобильных фар не ослепляли других участников движения.

Причины плохого освещения даже после регулировки фар

  1. Помутнение пластиковой оболочки влияет на плохое рассеивание света. Здесь существует два пути решения — покупка новых оптических элементов или полировка, которую, кстати, можно провести даже самостоятельно. Для этого используется шлифовальная машинка, в перерывах работы которой, осуществляется промывка пластика до нужного уровня прозрачности.
  2. Особенности фар также влияют на качество освещения, поскольку одни оснащены более мощными лампочками, а другие — менее. В этом случае некоторые пользуются ксеноновой «поддержкой», обеспечивающей должный световой поток при минимальной мощности.
  3. Трещины стекла могут стать причинной неправильного преломления света. Здесь должна помочь либо его «реанимация», либо полная замена. В любом случае это одни из дорогих ремонтных работ, поэтому лучше периодически проверять стёкла на наличие механических повреждений.

Вывод

Люди, часто эксплуатирующие своё транспортное средство в ночное время, должны обязательно придерживаться элементарных правил регулировки фар. Это делается для того, чтобы эта, на первый взгляд, незначительная деталь не стала причиной серьёзного ДТП.

В категории «Регулировка угла наклона фар» для Lada Largus оригинальный номер запчасти находится в каталоге производителя Вашего транспортного средства. Подбор данной детали возможен только по VIN коду автомобиля.
Чтобы заказать деталь или узнать ее артикул, необходимо:

1. Создайте запрос по VIN-коду автомобиля

2. Обратитесь к нашим операторам — контакты

Специалисты подберут номера оригинальных запачастей и аналогов, которые присутсвуют в нашем ассортименте, проконсультируют и помогут сформировать заказ, доставку.

Воспользуйтесь каталогами запчастей, чтобы найти и посмотреть информацию, фотографии внешнего вида или схемы других деталей автомобилей Lada Largus (Лада Ларгус).

Понравилась статья? добавь ее в закладки, чтобы не потерять — ЖМИ «Ctrl + D»

на Ваш сайт.

prodemio.ru

Как отрегулировать фары на ларгусе видео – АвтоТоп

Для регулировки потребуются: шестигранный ключ «на 5» (или «на 6») и крестовая отвертка.

Примечание: Проверяйте и регулируйте свет фар на снаряженном автомобиле (с полностью заправленным баком, инструментом и запасным колесом).

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах. (см. тут)

2. Установите автомобиль напротив стены, на расстоянии 3 м. (например, в гараже). Положите на сиденье водителя дополнительный груз массой 75 кг., тем самым сымитировав вес водителя. Разметьте на стене экран, как показано на рисунке. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль в поперечном направлении, чтобы самоустановились пружины подвесок.

3. Измерьте на вашем автомобиле расстояние от центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор корректора света фар (если он установлен) на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем. (см. здесь)

5. Включите ближний свет.

6. Направление светового пятна рекомендуется проверять для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, откройте капот. Вращая регулировочный винт (вид на левую блок-фару со стороны моторного отсека), отрегулируйте положение на экране светового пятна по горизонтали.

8. . и по вертикали.

Для вращения винта регулировки по вертикали вставьте шестигранник через отверстие в верхней поперечине рамки радиатора.


Так расположен винт для регулировки света фар по вертикали.

9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

10. При необходимости аналогично отрегулируйте вторую фару.

Регулировка противотуманных фар

1. Световые пучки противотуманных фар регулируют только по высоте. Для доступа к регулировочным винтам на корпусах противотуманных фар предусмотрены отверстия в облицовках противотуманных фар. Вращая регулировочные винты отверткой с крестообразным лезвием, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже её.

Так расположены регулировочный винт А на корпусе противотуманной фары и отверстие Б для регулировки в облицовке фары (вид со снятым подкрылком).

Видео

Провести регулировку фар на автомобиле русского производства (Лада, Рено, Ниссан, и др.) так и заграничного (Киа, Солярис, фольксваген и др.) не составит труда и не займет много времени.

Причин нарушения регулировки фар может быть много, например, такие как:

  • Быстрая езда по дороге с плохим или несоответствующим ГОСТУ дорожному покрытию.
  • Мелкое ДТП, с незначительными повреждениями бампера или кузовных деталей.
  • Замена или установка новой фары лампы или ее отражателя.
  • Замена или ремонт подвески автомобиля.
Разберем ручную регулировку фар Лада Гранта, также инструкция аналогична для Ларгус, Калина, Веста, Хрей.

Вид обратной стороны левой фары Лада Гранта.

  1. горизонтальный регулятор;
  2. гнездо патрона лампочки поворотника;
  3. гнездо главного гидроцилиндра гидрокорректора;
  4. гнездо патрона лампы дальнего/ближнего света;
  5. вертикальный регулятор;
  6. гнездо патрона лампы габаритов и дневных ходовых огней.

Для самостоятельной регулировки потребуется ключ-шестигранник 6 мм.

1. Устанавливаем автомобиль на ровную поверхность на расстоянии 3х метров от стены, на которой будут производиться замеры светового пучка.

2. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «0».

3. Включаем ближний свет, закрывая поочерёдно плотной материей левую и правою блок-фару, смотрим, как располагается световое пятно на стене.

4. Открываем капот, начинаем вращение регулятора горизонтальной и вертикальной регулировки света. Световое пятно должно быть аналогично рисунку 2;

Если лучи света проецируются на стене так, как показано на рисунке 2, то регулировка фар закончена.

В категории «Регулировка угла наклона фар» для Lada Largus оригинальный номер запчасти находится в каталоге производителя Вашего транспортного средства. Подбор данной детали возможен только по VIN коду автомобиля.
Чтобы заказать деталь или узнать ее артикул, необходимо:

1. Создайте запрос по VIN-коду автомобиля

2. Обратитесь к нашим операторам – контакты

Специалисты подберут номера оригинальных запачастей и аналогов, которые присутсвуют в нашем ассортименте, проконсультируют и помогут сформировать заказ, доставку.

Воспользуйтесь каталогами запчастей, чтобы найти и посмотреть информацию, фотографии внешнего вида или схемы других деталей автомобилей Lada Largus (Лада Ларгус).

avtotop.info

Как разобрать фары на Калину. Замена, регулировка и тюнинг фар на Калину: Модернизируем вашу «Ласточку

».

Начиная с 2004 года, Lada Kalina оснащалась передними фарами типа блочного типа. Этот тип фар отличается от стандартных тем, что совмещает в себе одновременно лампы ближнего и дальнего света, а также поворотники и подсветку.

Характерной особенностью фар Лада Калина является наличие электрического выносного корректора освещения.Эта функция позволяет водителю регулировать высоту и направление светового потока прямо из салона автомобиля. Такой функционал есть далеко не в каждой машине тех лет, что, несомненно, дает Lada Kalina большое преимущество.

Передняя фара автомобиля Лада Калина состоит из нескольких основных элементов. Одна из них — это крышка блока с отверстиями для лампочек и стеклянная крышка налобного фонаря, выполненная в гофрированном стиле для лучшего рассеивания света.

Внутри блока находится пластиковый отражатель с зеркальной поверхностью.Он плотно вставлен в крышку блока, а фара закрывает сверху стеклянную крышку. Ну а главный элемент всего устройства — лампочки.

В каждой фаре автомобиля Лада Калина расположены по 4 лампочки: ближний свет, дальний свет, габариты и указатель поворота. Лампочки, плотно закрепленные в пластиковом патроне с пазами. Такая конструкция позволяет легко заменять лампочки, без каких-либо дополнительных креплений.

Разборка фар

В отличие от старших моделей Lada, в которых разборка осветительного прибора занимала от силы 10 минут, у Kalina более замутненная система.Для того, чтобы снять переднюю фару, первым делом необходимо демонтировать передний бампер. После завершения этой процедуры вы получите доступ к силовой балке крепления бампера. Снимать его не обязательно. Если вам нужно снять только одну фару, открутите гайки крепления балки только с той стороны, где расположена нужная вам фара.

Теперь вы можете перейти непосредственно к самому осветительному прибору. Чтобы его демонтировать, выверните два нижних крепления под силовой балкой.Далее переходим к верхним застежкам. Для того, чтобы их открутить, вам понадобится гаечный ключ на 8 и крестовая отвертка.

Теперь передняя фара полностью свободна, и ее можно вынуть из гнезда. Но, сначала не забудьте отключить электрическую вилку с проводами. Также при снятии детали будьте особенно осторожны, так как она часто приклеивается к герметику, а при попытке ее резко сорвать можно упустить голову к полу.

Замена лампочек

Для того, чтобы заменить лампочки в осветительном приборе автомобиля Лада Калина, вам не понадобятся инструменты, так как все делается своими руками.Начнем с поворотников. Чтобы снять его с приземлением, достаточно повернуть его за патрон примерно на 45 градусов по часовой стрелке. После этого пазы выйдут из зацепления, и лампочку можно будет спокойно снимать.

С заменой Middle Light будет немного сложнее. Чтобы получить доступ к картриджу, необходимо сначала снять резиновую накладку, потянув ее за специальный лепесток. Далее у вас будет доступ к лампе. Чтобы его отключить, необходимо снять две клеммы.После этого снимите пружинный фиксатор с крючков крепления и выньте лампочку.

Для демонтажа лампы дальнего света нужно повторить ту же процедуру. При замене лампочек помните, что они галогенные, не переносят прикосновений. В противном случае они начнут темнеть и потеряют первоначальную яркость.

Выход

Конечно, для замены ламп или других операций на световом приборе нельзя снимать бампер, но это потребует дополнительного времени и навыков.Также при проведении такой процедуры, не снимая прибор с автомобиля, необходимо выключить аккумулятор.

Если вы решили разобрать фару, то ее установку следует проводить полностью в обратной последовательности. Также не забудьте нанести герметик перед посадкой устройства в гнездо. Перед вылетом обязательно проверьте его на работоспособность. Если все работает нормально, значит, ваша Lada Kalina готова к эксплуатации и порадует в моменты ночных поездок.

В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Lada Kalina Middle Light лампа представляет собой галоген с патроном типа «H7», мощность которого составляет 55 Вт (не более). Лампы OSRAM могут идти с завода, но подойдут и другие. После замены резьба накала займет новое положение, и регулировка фары может быть выбита. Итак, проверка настроек, а при необходимости и света фар выполняется сразу после замены ламп, которая в Лада Калина производится без демонтажа блок-фар.

Пошаговая инструкция по замене

Каждая лампочка стандарта H7 имеет железное основание, которое прижимается к блоку-фаре. Чтобы согнуть этот кронштейн, достаточно добраться до плоскости фар сзади. Откроем капот и посмотрим, что именно нам мешать.

Для фары справа находится бачок омывателя. Разбирается так: отключаем клеммы электродвигателей, вилка раскручивает вилку, находим одну гайку и один болт крепления.Элементы крепления откручиваются ключом «на 10», Затем бак ставится на двигатель. Тогда можно было бы подумать, как снять фару на Калину-2, но в данном случае это не требуется.

Перед тем, как производить какие-либо манипуляции с электрооборудованием, всегда отключайте минусовую клемму AKB. Подключение этого терминала лучше выполнять в последнюю очередь (перед закрытием капота). Будь осторожен.

Последовательность замены:

  1. Снимите резиновую крышку, закрывающую отсек для измерения глубины среднего света;
  2. Отключить обе клеммы от контактов лампы;
  3. Крепеж кронштейна вынимается из пазов, предварительно надавливая на него, затем кронштейн убирается в сторону;
  4. Выньте лампу, установите новую, верните скобу на место.

Устанавливая галогенный источник света, необходимо помнить: поверхность стеклянной лампы должна быть идеально чистой. Нельзя оставлять жирные отпечатки на колбе. Установка производится только в х / б перчатках. Стекла колб очищаются техническим спиртом или вторым инструментом.

Регулировка света фар

Правильно отрегулировать фары только на сотку. Тем не менее, рассмотрим, как проделывают эту операцию опытные мастера.


На задней стенке узла под названием «Блок-фара» есть два регулировочных винта. Первый, расположенный ближе к излучателю, позволяет отклонять световой луч «вверх-вниз», а направление «по горизонтали» регулируется вторым винтом. В идеале она должна быть такой: когда машина находится в 5 метрах от экрана, граница светового пятна попадает на линию «2» (см. Рис.). Линия «1» пройдет от земли на расстоянии, равном высоте расположения центров фар.Вторую строчку проводят на 65 мм ниже.

Выполняя настройку, переключатель корректора переводится в положение «0». Конечно, нужно включать только средний свет. Также отметим, что вы устанавливаете фары по очереди («лишний» источник света закрывается тканью).

Вот еще пара полезных советов:

  • Центры лучей должны находиться на AE, BE;
  • Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, поэтому граница пятна должна проходить через эту точку;
  • Шляпки с пластиковыми регулировочными винтами совместимы с шестигранным головным экраном.Однако Crossworn подходит.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой — операция менее трудоемкая, чем. Однако здесь важна точность. А спецтехника используется для настройки только на станциях техобслуживания.

Вопрос-ответ: чего нельзя допускать ни в коем случае

Q: Что будет, если вы купите лампы, у которых нет цоколя «h7», а другой?

A: В штатную фару установить лампы не получится.

Q: Если использовать мощность более 55 Вт, это не приведет к перегреву?

O: Избыточная емкость приводит к тому, что. Для каждой из ламп используется отдельный предохранитель, поэтому автоматику он не «обманет».

Q: Галогены скачков напряжения боятся?

A: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогена вредных факторов будет два: перкал, не дядя. Собственно, поэтому , определяющее время, можно считать относительной, а не абсолютной величиной.От стабильности напряжения эта величина зависит и сильно зависит.

Замена среднего света, инструкция на видео


  • Варианты подключения саба к сенсорной магнитоле …


  • Калина 2 через 100 тыс. Км. Запустить. Должен ли я …

Независимо от автомобиля, эксплуатация автомобиля должна проводиться только при работающей оптике. Если фары по каким-либо причинам не светят или работают некорректно, автовладелец должен произвести их ремонт перед выездом на дорогу.Из этого материала вы сможете узнать, как снять фару на Калине и заменить ее стекло, а также источники света.

[Скрыть]

Устройство и особенности оптики на Калину

Прежде чем совершить произвол передних или задних фонарей или поменять лампочки в оптике Калины универсал, седан или хэтчбек, разберемся в ее устройстве:

  • внешнее стекло, предназначенное для защиты источников освещения и предотвращения попадания в них влаги и пыли;
  • пластиковый корпус, в котором зафиксированы основные узлы;
  • прорезиненный уплотнитель между корпусом фары и стеклом служит для обеспечения герметичности конструкции;
  • источники освещения ближнего и дальнего света, а также поворотные фонари; №
  • пластиковый отражатель, расположенный внутри корпуса, отличается наличием зеркальной поверхности и используется для отбивания света ламп.

Если фонари не отрегулировать, это может доставить неудобства не только автовладельцу, но и водителям встречных проездов. Если владелец автомобиля сможет правильно отрегулировать фары, это оптимально осветит не только дорогу, но и боковины. При этом оптика встречным водителям не выносит.

Когда работает ближнее освещение, включаются только соответствующие лампочки. Если водитель активирует дальний свет, включаются источники дальнего и слабого освещения.Сама фара для калины оснащена электромеханическим приводом и без проблем настраивается с помощью корректора. Сам корректор установлен на центральной консоли, поэтому регулировка производится из кабины. Контроллер подключается к приводу, находящемуся прямо в фаре, с помощью проводки (автор видео — канал Lada Kalina).

Разборка и ремонт оптики

Одной из самых частых неисправностей в работе оптики, если не учитывать выход из строя источников света, является повреждение стекла фары.Если сам фонарик поврежден, его придется снять и разобрать, чтобы поменять стекло.

Как разобрать фару и как заменить стоп-сигнал:

  1. Для начала нужно открыть багажник и отодвинуть левый источник света.
  2. Стоп-сигнал Калины необходимо прижать и затянуть влево, чтобы прибор можно было снять с места установки. Процедура установки производится в обратной последовательности.
  3. Если нужно заменить стекло, то придется снимать бампер.Для этого нужно открутить соответствующие крепления.
  4. После демонтажа бампера необходимо отсоединить все разъемы с проводкой, которые подключены к оптике.
  5. После выполнения данных действий можно открутить фиксаторы нижней лампы, для этого воспользуйтесь гаечным ключом. После этого аналогичные действия производятся с верхними болтами крепления оптики. Когда все винты откручены, можно демонтировать саму оптику.
  6. Следующим шагом будет непосредственный ремонт стекла.Нужно притянуть к себе фару и аккуратно извлечь прорезиненный уплотнитель. Обычно она крепится к фонарю достаточно жестко, поэтому, скорее всего, вам придется воспользоваться канцелярским ножом, чтобы разрезать резину.
  7. После того, как корпус фары и стекло будут отсоединены друг от друга, следует удалить все остатки клея и уплотнителя по периметру корпуса. Для этого также потребуется воспользоваться канцелярским ножом, а если остатки небольшие, то воспользуйтесь наждачной бумагой.Убедитесь, что поверхность на корпусе чистая, на ней нет следов герметика и грязи.
  8. Перед установкой нового стекла корпус по периметру установки нужно будет обработать растворителем. Это позволит обезжирить поверхность, благодаря чему плотность приклеивания нового стекла будет максимальной.
  9. Далее нанесите клей на новый уплотнитель и соедините само стекло с корпусом. Герметичность конструкции должна быть оптимальной, иначе может возникнуть проблема запотевания оптики изнутри.Прижмите фару с обеих сторон, чтобы объектив максимально плотно прилегал к корпусу.
  10. На данном этапе ремонт можно считать завершенным, сборка производится в обратной последовательности. При установке фонарей их нужно будет заново отрегулировать.

Фотогалерея «Замена стекол своими руками»

Идеи тюнинга

Есть несколько вариантов тюнинга оптики на Калину:

  1. Тонировка фонарей. Эту процедуру можно изготовить с помощью специального лака или тонировочной пленки.Подробнее об этом виде тонировки читайте здесь.
  2. . Этот вариант тюнинга считается самым простым.
  3. Специальная настроенная оптика. Современный рынок предлагает Калиноводам огромный ассортимент различных тюнингованных фар. Это могут быть и так называемые ангельские глазки, и диодная оптика и т.д. В этом случае все зависит от предпочтений.
  4. Установка других источников освещения — диодов или ксенона.

Видео «Установка средней лампочки на Калину»

Подробная инструкция по установке дана на видео ниже (автор ролика — канал Калинина).

В одном из прошлых писали про запотевание передней левой фары на своей Калине. Итак, сегодня решил снять и обернуть все соединения стекла и корпуса силиконовым герметиком. Поехал на авторынок, взял тубу американского производства за 80 рублей и занялся ремонтом, о котором мы подробно расскажем ниже.

Порядок работ при снятии и установке блока фар на Калину:

  • Если на предыдущих моделях отечественного производства эту процедуру удавалось выполнить достаточно быстро, то на Калине сначала потребуется снять передний бампер.Об этом было написано в прошлой статье, поэтому сначала прочтите это:.
  • После этого вам понадобится головка на 13 и горог, чтобы открутить силовую балку бампера на торце там, где это необходимо.
  • Следующим шагом будет откручивание болтов крепления нижней фары. Чтобы добраться до них, нужно немного отбить балку в сторону и открутить два болта храповика с головкой на 8.

  • Теперь можно переходить к верхним болтам, их тоже два: один под ключ на 8, а второй под крестовую отвертку:

  • А потом можно отсоединить вилки питания от передней фары калины: одна из которых отвечает за освещение, а вторая — за регулировку высоты луча света.Электрически регулируемый штекер прикреплен к защелке, которая заранее настроена на изгиб.
  • Берем двумя руками за корпус и вынимаем его с места приземления.

  • Если она нуждается в недомогании, то необходимо нанести стекло и кожух силиконового герметика по периметру стекла и корпуса, подождать не менее часа, пока он высохнет, и установить обратно.

  • При замене фары на новую собираем все сразу в обратном порядке, устанавливая все питающие провода на свои места.

После того, как промазал герметик, пока не поехал и скажу о результате. Как только пройдет какое-то время и запотевания не будет, обязательно завершу комментирование статьи. Покрыл минимум 2 часа своей калиной, но это все мелочи — главное, чтобы результат был положительным!

Многих автолюбителей интересует, как снять Фару на Калине. Ведь среди всех элементов автомобиля доработкой или заменой чаще всего становятся фары.Сама фара считается простым источником направленного света. Его основное предназначение — покрытие дороги, а также прилегающей территории.

Особенности устройства головки

Стандартные фары Lada Lada Kalina объединены в блоки, которые разделены на три секции:

  • средний свет;
  • габаритный и дальний свет;
  • Обозначение вращения
  • .

При включении ближнего света используются исключительно лампочки.При включении длительного освещения загорается комплекс, состоящий из дальнего и одновременно соседнего света, при этом мощность каждого составляет 55 Вт. Перед каждой секцией указателей расположены специализированные прозрачные диффузоры.

Токарные станки светятся оранжевым светом и имеют мощность около 20 Вт.

Регулировка фар осуществляется с помощью специализированного корректора. Электрические фары имеют электромеханический привод. Стандартная система регулировки содержит устройство, установленное непосредственно на самой панели приборов, и специализированный провод, соединяющий электрическую трубу в фарах.Чтобы настроить фары, вам придется их разобрать.

Замена или снятие системы освещения происходит по разным причинам. Среди наиболее распространенных выделяют:

  • тюнинг фар;
  • установка нового комплекта взамен старого;
  • нужно отрегулировать фары.

Перед тем, как снимать фару при ее замене, желательно определить фирму, которая произвела деталь. Для этого необходимо внимательно осмотреть стекло.Если на нем есть буквы Al, то этот осветительный комплекс произведен на заводе Bosch.

Некоторые модели фар этого производителя изготовлены из поликарбоната, цоколя ламп слабого света отсутствует. Если лампа ближнего света в пятне из поликарбоната оснащена цоколем, то, скорее всего, это «Казвет».

Как разбирают фару?

Система освещения в Калине имеет в своем составе:

  • стекла или поликарбонат;
  • корпус;
  • свечи фонарные;
  • самих светильников;
  • отражатели;
  • электропроводка;
  • декоративные вставки.

Для замены и регулировки фар, чаще всего приходится снимать передний бампер. Только после этого все винты как снизу, так и сверху станут более доступными. Как только они будут демонтированы, можно будет снять сам блок ярмарки, предварительно сняв все провода и колодки.




Но не у каждого автовладельца достаточно опыта разобрать бампер целиком. Кроме того, проблема с рамой. На замену всей системы освещения не хватает времени.Именно поэтому более популярной считается замена освещения без полной разборки.




Для разборки фары своими руками необходимо подготовить такие инструменты:

  • один ключ на 8 и один на 10;
  • крестовые и плоские отвертки;
  • новый компонент системы освещения.

Для обновления освещения на Калине необходимо провести такие действия:

  1. Снимите корпус воздушного фильтра и приспособление со специализированной охлаждающей жидкостью.
  2. Снимаем отверткой заглушку ПТФ.
  3. Выверните ключом на 10 болт, расположенный под прожектором.
  4. Выверните сверху болты на блок-лампах. Они возле радиатора. Необходимо использовать ключ на 8.
  5. Открутите винт, фиксирующий фонарь на крыле станка, с помощью большой крестовой отвертки.
  6. Разверните блок-лампу так, чтобы придвинуть деталь возле радиатора немного ближе к мотору мотора. Это снимет крепеж, расположенный ниже, с их посадочных мест.
  7. Снимите нижний фиксатор утюга. Для этого необходимо открутить короткую головку нескольких болтов.
  8. Снимите фару, потянув ее на себя. Старайтесь не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Зная, как разобрать фару, установить другое устройство своими руками не составит труда. Установить новую ярмарку Необходимо выполнить действие в обратном порядке. Теперь осталось только разобраться, как отрегулировать фары, чтобы свет от них был направлен правильно и освещал не только дорогу, но и светил по бокам автомобиля.

Как снять фару с калины 1. Замена, регулировка и тюнинг фар на Калину: Модернизируем вашу «Ласточку

».

Вне зависимости от автомобиля, эксплуатация автомобиля должна производиться только при работающей оптике. Если фары по каким-либо причинам не светят или работают некорректно, автовладелец должен произвести их ремонт перед выездом на дорогу. Из этого материала вы сможете узнать, как снять фару на Калине и заменить ее стекло, а также источники света.

[Скрыть]

Устройство и особенности оптики на Калину

Перед тем, как сделать передние или задние фонари Или поменять лампочки в оптике Калины универсал, седан или хэтчбек, разберемся в ее устройстве:

  • внешнее стекло, предназначенное для защиты источников освещения и предотвращения попадания в них влаги и пыли;
  • пластиковый корпус, в котором зафиксированы основные узлы;
  • прорезиненный уплотнитель между корпусом фары и стеклом служит для обеспечения герметичности конструкции;
  • источники освещения ближнего и дальнего света, а также поворотные фонари; №
  • пластиковый отражатель, расположенный внутри корпуса, отличается наличием зеркальной поверхности и используется для отбивания света ламп.

Если фонари не отрегулировать, это может доставить неудобства не только автовладельцу, но и водителям встречных проездов. Если владелец автомобиля сможет правильно отрегулировать фары, это оптимально осветит не только дорогу, но и боковины. При этом оптика встречным водителям не выносит.

Когда работает ближнее освещение, включаются только соответствующие лампочки. Если водитель активирует дальний свет, он включает источники дальнего и соседнего света.Сама фара для калины оснащена электромеханическим приводом и без проблем настраивается с помощью корректора. Сам корректор установлен на центральной консоли, поэтому регулировка производится из кабины. Контроллер подключается к приводу, находящемуся прямо в фаре, с помощью проводки (автор видео — канал Lada Kalina).

Разборка и ремонт оптики

Одной из самых частых неисправностей в работе оптики, если не учитывать выход из строя источников света, является повреждение стекла фары.Если сам фонарик поврежден, его придется снять и разобрать, чтобы поменять стекло.

Как разобрать фару и как заменить стоп-сигнал:

  1. Для начала нужно открыть багажник и отодвинуть левый источник света.
  2. Стоп-сигнал Калины необходимо прижать и затянуть влево, чтобы прибор можно было снять с места установки. Процедура установки производится в обратной последовательности.
  3. Если нужно заменить стекло, то придется снимать бампер.Для этого нужно открутить соответствующие крепления.
  4. После демонтажа бампера необходимо отсоединить все разъемы с проводкой, которые подключены к оптике.
  5. После выполнения данных действий можно открутить фиксаторы нижней лампы, для этого воспользуйтесь гаечным ключом. После этого аналогичные действия производятся с верхними болтами крепления оптики. Когда все винты откручены, можно демонтировать саму оптику.
  6. Следующим шагом будет непосредственный ремонт стекла.Нужно притянуть к себе фару и аккуратно извлечь прорезиненный уплотнитель. Обычно она крепится к фонарю достаточно жестко, поэтому, скорее всего, вам придется воспользоваться канцелярским ножом, чтобы разрезать резину.
  7. После того, как корпус фары и стекло будут отсоединены друг от друга, следует удалить все остатки клея и уплотнителя по периметру корпуса. Для этого также потребуется воспользоваться канцелярским ножом, а если остатки небольшие, то воспользуйтесь наждачной бумагой.Убедитесь, что поверхность на корпусе чистая, на ней нет следов герметика и грязи.
  8. Перед установкой нового стекла корпус по периметру установки нужно будет обработать растворителем. Это позволит обезжирить поверхность, благодаря чему плотность приклеивания нового стекла будет максимальной.
  9. Далее нанесите клей на новый уплотнитель и соедините само стекло с корпусом. Герметичность конструкции должна быть оптимальной, иначе может возникнуть проблема запотевания оптики изнутри.Прижмите фару с обеих сторон, чтобы объектив максимально плотно прилегал к корпусу.
  10. На данном этапе ремонт можно считать завершенным, сборка производится в обратной последовательности. При установке фонарей их нужно будет заново отрегулировать.

Фотогалерея «Замена стекол своими руками»

Идеи тюнинга

Есть несколько вариантов тюнинга оптики на Калину:

  1. Тонировка фонарей. Эту процедуру можно изготовить с помощью специального лака или тонировочной пленки.Более подробная информация Этот вид тонировки приведен здесь.
  2. . Этот вариант тюнинга считается самым простым.
  3. Специальная настроенная оптика. Современный рынок Калиноводам предлагает огромный ассортимент различных тюнингованных фар. Это могут быть и так называемые ангельские глазки, и диодная оптика и т.д. В этом случае все зависит от предпочтений.
  4. Установка других источников освещения — диодов или ксенона.

Видео «Установка средней лампочки на Калину»

Подробная инструкция по установке дана на видео ниже (автор ролика — канал Калинина).

Как можно снять Фаро в Лада Калина?

Многих автолюбителей интересует, как снимают Дальний На Калине. Ведь среди всех частей автомобиля фары в большинстве случаев становятся доработкой или заменой. Сама по себе фара Считается обычным источником направленного света. Его основное назначение — покрытие дороги, а также прилегающей территории.

Особенности устройства головки

Стандартная Lada Lada Kalina, объединенная в блоки, которые разбиты на три секции, обеспечивая:

  • средний свет;
  • габаритный и дальний свет;
  • Обозначение вращения
  • .

При включении ближнего света используются только лампочки. Если включить дальнее освещение, то зажигается комплекс, состоящий из дальнего и сразу ближнего освещения При этом мощность каждого составляет 55 Вт. Впереди на каждой секции указателей есть специальные прозрачные рассеиватели.

Токарные станки светятся оранжевым светом и имеют мощность около 20 Вт.

Регулировка фар происходит с помощью специального корректора. Электрические фары имеют электромеханический привод.Стандартная система регулировки содержит устройство, указанное специально на самой панели приборов, и специальный провод, соединяющий электропроводку в фарах. Чтобы настроить фары, вам придется их разобрать.

Замена или удаление системы освещения происходит по разным причинам. Посередине более выделенного выделяем:

  • тюнинг фар;
  • установка нового комплекта — старого;
  • нужно отрегулировать фары.

Перед тем, как удалить Faro, когда потребуется его замена, лучше найти компанию, которая произвела предмет. Для этого нужно внимательно присмотреться к стеклу. Если на нем есть знаки Al, то этот осветительный комплекс произведен на заводе Bosch.

Снятие Лада Лада Калина

Имеется в виду разбитые стекла фар (BOSH старого образца), на автомобиль lada Kalina. .

Замена стекол фар на Калину

Remove Far не снятие бампера на kalina .

Некоторые модели фар этого производителя изготовлены из поликарбоната, цоколя лампы возле освещения нет. Если лампа ближнего света в пятне из поликарбоната оснащена цоколем, то, скорее всего, это «Казвет».

Как разбирают фару?

Система освещения в Калине имеет в своем составе:

  • стекла или поликарбонат;
  • корпус;
  • свечи фонарные;
  • самих светильников;
  • отражатели;
  • электропроводка;
  • декоративные вставки.

Для замены и регулировки фар, чаще всего приходится снимать передний бампер. Только после этого все винты как снизу, так и сверху станут более доступными. Как только они будут демонтированы, можно снять Сам блок ярмарки, предварительно сняв все провода и колодки.

Но не у каждого автовладельца достаточно опыта разобрать бампер целиком. К тому же частая проблема — нехватка времени на замену всей системы освещения.Именно поэтому более популярной считается замена освещения без полной разборки.

Для разборки фары своими руками необходимо подготовить такие инструменты:

  • один ключ на 8 и один на 10;
  • крестовые и плоские отвертки;
  • новый компонент системы освещения.

Для обновления освещения на Калине необходимо провести такие действия:

  1. Снимите корпус воздушного фильтра и приспособление со специализированной охлаждающей жидкостью.
  2. Снимаем отверткой заглушку ПТФ.
  3. Выверните ключом на 10 болт, расположенный под прожектором.
  4. Выверните сверху болты на блок-лампах. Они возле радиатора. Необходимо использовать ключ на 8.
  5. Открутите винт, фиксирующий фонарь на крыле станка, с помощью большой крестовой отвертки.
  6. Разверните блок-лампу так, чтобы придвинуть деталь возле радиатора немного ближе к мотору мотора. Это позволит удалить расположенные ниже крепежные детали вместе с их посадочными местами.
  7. Снимите нижний фиксатор утюга. Для этого необходимо открутить короткую головку нескольких болтов.
  8. Снимите фару, потянув ее на себя. Старайтесь не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Зная, как разобрать фару, установить еще один прибор своими руками не составит труда. Установить новую ярмарку Необходимо выполнить действие в обратном порядке. Теперь осталось только разобраться, как отрегулировать фары, чтобы свет от них был направлен правильно и освещал не только дорогу, но и светил по бокам автомобиля.

Итак, всем привет.

Определенная категория российских водителей отдает предпочтение отечественным автомобилям. Среди самых популярных — Лада Калина. Владельцев этой небольшой и неприхотливой машины довольно много, часть операций по ее обслуживанию выполняется самостоятельно. Они умеют делать то или другое, в том числе — как снимать ярмарку на Калине. Об этом будет сказано ниже.

Характеристики судьи

В 2004 году автомобили Лада-Калина получили новые передние фары, конструкция которых получила название блочной.В отличие от предыдущего, стандартного, в них сочетаются лампы, обеспечивающие ближний и дальний свет; Подсветка (габаритные огни), лампы, указывающие на вращение.

Еще одна особенность — в новых фарах есть электрический корректор дистанционного управления. Дает возможность управлять автомобилем во время движения, регулировать световой поток по высоте и направлению. Следует подчеркнуть, что такая функция в начале «нуля» была относительно редкой.

Как и любой узел, механизм, часть автомобиля, фары, в том числе «Лада-Калина», иногда требуют профилактики или ремонта.Для этого их нужно снять с машины. Целью такой операции может быть необходимость корректировки, улучшения декоративных свойств, замены старой конфигурации.

Тем, кто часто выполняет много работ с машиной самостоятельно, перед тем, как снимать фары, рекомендуется узнать, какая фирма их изготовила. Сделать это несложно, нужно просто рассмотреть стекло. Все персонажи сообщают, что блок освещения сделан на заводе Bosch.

При производстве «Лада-1118» («Калина») на изделиях монтируются основные фары: Киржач ЗАО «Авто Свет» и Bosch.Сильно промахнулся. Определить производителя можно по особенностям некоторых элементов. Итак, если на лампу ближнего света есть колпачок, то его производит Автосвет.

Для начала операции «Снятие фар на Калине» желательно хотя бы ознакомиться с принципом работы этого блока. Он состоит из трех разделов. Как уже было сказано — Средний и Дальний свет, общий огонь, сигнал поворота.

Дорогу освещают лампы накаливания мощностью 55 ватт. Чтобы не ослеплять драйверы встречных вызовов, на их переднюю часть устанавливаются специальные диффузоры.Указатели поворота, как и габаритные огни, имеют мощность 20 Вт. В то же время «поворотники» излучают оранжевый свет.

Для регулировки фар есть специальный корректор. У него электромеханический привод. Управление осуществляется из кабины, где на приборной панели есть специальный прибор. Чтобы настроить корректор, когда он неправильный, нужно полностью разобрать фару. Но такая разборка может потребоваться и в других случаях. Это, например, настройка или установка новых осветительных элементов.

Снимаем фару, после демонтажа бампера в Лада Калина

Есть два способа снятия фары «Калина» с ее последующей разборкой. Первое, — первым снимается бампер, вторым операция выполняется без снятия.

В любом случае вам понадобятся такие инструменты, как гаечные ключи на 8 и на 10 миллиметров, отвертки: плоские и крестообразные. Конечно, о запчастях нужно позаботиться заранее, если речь идет о компонентах систем освещения.
Особо скажу о ключах.

Водители, выполняющие какие-то работы самостоятельно, знают, что ключи — это рог, едоки и накидка. Если позволяет пространство, лучше оставить концы орехов или накидку. Затем заверните все ее партии. Это гарантирует, что края при затрудненном вращении не будут повреждены.

Желательно иметь головы. Лучше всего, если вы подготовите трещотку. Дело в том, что местами простой ключ заворачивать довольно сложно, так как он превращается в небольшой угол.

Первое, что нужно сделать при демонтаже фар со снятием бампера — это через крестообразное отверстие открутить четыре самонарезающих винта. После этого нужно найти пару саморезов. Они внизу, по одному справа и слева. Чтобы не ошибиться и не тратить время зря, лучше воспользоваться смотровой ямой.

Если нет, то операцию можно проводить, лежа на заданной подвижной плоскости или на полу, подрывая ее зерновым материалом.Когда эти два нижних винта закручиваются, переворачиваем три болта, тоже внизу.

Теперь можно легко снять решетку радиатора и открутить болты крепления бампера к кузову. Следующая операция — снятие декоративной решетки. Он сделан из пластика и находится под номером. Там два болта. Найти их легко. После того, как они будут откручены, решетку нужно просто перетянуть.

Надо тянуть. Дело в том, что на решетке есть дополнительные застежки — замки.Они довольно прочные, поэтому не бойтесь, что произойдет поломка.

Последний этап — разворачиваемся и вынимаем два самописца под знаком числа. Затем проводим края бампера и отправляем к себе, отрывая защелку. Бампер «Калина» светлый. Снимите его с защелки и держите на весу без помощника.

И вот бампер снят.

Осталось разобрать фару. Для этого снимаем нить накала бампера.Затем откручиваем болты крепления фары. Чтобы их найти, нужно немного отклонить луч. Эти болты лучше открывать головкой на 8 миллиметров, снабженной трещоткой.

Сверху есть еще два болта. Один поверните ключом на 8, второй — крестовой отверткой. После этого отключите силовые вилки. Следует помнить, что фиксация этих разъемов обеспечивается защелками. Где они расположены, можно определить даже наощупь. Вилку можно отсоединить, только сдвинув защелку.Теперь просто возьмитесь за корпус фары (двумя руками) и снимите его.

Как снять фару без снятия бампера на Калине

Второй способ снятия фары на Калине — это когда не снят бампер. Кстати, первый вариант считается более сложным. Признано, что снять бампер можно самостоятельно, только имея определенный опыт. К тому же эта операция занимает много времени.

Чтобы демонтировать фару, не снимая бампер, сначала снимите прибор с охлаждающей жидкостью.Обычно это называется экспансией Бачком. Снимите корпус воздушного фильтра. Заглушки ПТФ снимаем с помощью отвертки.

Теперь доступ к блоку освещения ничему не мешает. Правда из-за вылетов что-то делать на ощупь придется. Так надо найти нижний крепеж фары. Есть болт. Откручивается легко. Когда это будет сделано, просто войдите рукой в ​​отверстие ПТФ. Вверху блока освещения есть болты. Они возле радиатора. Чтобы открутить их, нужно использовать ключ на 8.

Фара выведена на крыло. Отворачивается крестовой отверткой. Состояние — Такие отвертки бывают разных размеров, поэтому нужно подобрать соответствующие прорези на крышке винта.

Следующий этап

Разворачиваем головку блока так, чтобы ее часть, которая находится возле радиатора, была ближе к двигателю.

При выполнении этой работы следует соблюдать осторожность. Во-первых, можно повредить прозрачные элементы. Во-вторых, одно неверное действие, и ключ или отвертка повредят лакокрасочное покрытие кузова.Его может повредить сам блок освещения, так как на этом последнем этапе он находится буквально в нескольких сантиметрах от крыла и бампера.

Когда фара развернута и смещена ближе к двигателю, осторожно снимите крепеж внизу. Затем берем заранее приготовленную голову. С его помощью поверните болты и снимите нижние крепления блока.

Последняя операция — легкое движение путем снятия фары. Низко ранее говорилось о необходимости соблюдать осторожность.В этом случае требуется особое внимание. Именно на последнем этапе происходит, что занимающийся ремонтом водитель повреждает цвет крыла. Царапины, правда, мелкие, но все равно ничего приятного в этом нет.

Вместо заключения

Из всего вышесказанного понятно, что снять Фаро на Лада-Калине довольно просто. С этим справится человек, имеющий хотя бы незначительные инструментальные навыки. Вам просто нужно выполнить все операции в заданной последовательности.Конечно, должен быть хотя бы минимальный опыт обращения с крепежом.

О последнем чуть подробнее. Любые застежки — это защелки или что-то в этом роде с упругими элементами. Иногда это просто плоские стальные пружины. Чтобы освободить его от захвата предмета, нужно надеть выступающую часть защелки и, удерживая расположенный на ее конце рычаг, отвести ее. Если просто потянуть за рычаг на себя, можно повредить либо защелку, либо снятый предмет.

Как всегда, ремонт или обслуживание фар включает разборку (снятие) и сборку.Чтобы установить фару на место, нужно просто выполнить все описанные операции в обратной последовательности. Только не особо старайтесь, затягивая болты и саморезы. Вы можете повредить либо имеющуюся на них резьбу, либо ту, что есть в деталях автомобиля.

  • Калина 2 после 100 тыс. Км. Запустить. Стоит ли …

В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Lada Kalina Middle Light лампа представляет собой галоген с патроном типа «H7», мощность которого составляет 55 Вт (не более).Лампы OSRAM могут идти с завода, но подойдут и другие. После замены резьба накала займет новое положение, и регулировка фары может быть выбита. Итак, проверка настроек, а при необходимости и света фар выполняется сразу после замены ламп, которая в Лада Калина производится без демонтажа блок-фар.

Пошаговая инструкция по замене

Каждая лампочка стандарта H7 имеет железное основание, которое прижимается к блоку-фаре.Чтобы согнуть этот кронштейн, достаточно добраться до плоскости фар сзади. Откроем капот и посмотрим, что именно нам мешать.

Для фары справа находится бачок омывателя. Разбирается так: отключаем клеммы электродвигателей, вилка раскручивает вилку, находим одну гайку и один болт крепления. Элементы крепления откручиваются ключом «на 10», Затем бак ставится на двигатель. Тогда можно было бы подумать, как снять фару на Калину-2, но в данном случае это не требуется.

Перед тем, как производить какие-либо манипуляции с электрооборудованием, всегда отключайте минусовую клемму AKB. Подключение этого терминала лучше выполнять в последнюю очередь (перед закрытием капота). Будь осторожен.

Последовательность замены:

  1. Снимите резиновую крышку, закрывающую отсек для измерения глубины среднего света;
  2. Отключить обе клеммы от контактов лампы;
  3. Крепеж кронштейна вынимается из пазов, предварительно надавливая на него, затем кронштейн убирается в сторону;
  4. Выньте лампу, установите новую, верните скобу на место.

Устанавливая галогенный источник света, необходимо помнить: поверхность стеклянной лампы должна быть идеально чистой. Нельзя оставлять жирные отпечатки на колбе. Установка производится только в х / б перчатках. Стекла колб очищаются техническим спиртом или вторым инструментом.

Регулировка света фар

Правильно отрегулировать фары только на сотку. Тем не менее, рассмотрим, как проделывают эту операцию опытные мастера.


На задней стенке узла под названием «Блок-фара» есть два регулировочных винта. Первый, расположенный ближе к излучателю, позволяет отклонять световой луч «вверх-вниз», а направление «по горизонтали» регулируется вторым винтом. В идеале она должна быть такой: когда машина находится в 5 метрах от экрана, граница светового пятна попадает на линию «2» (см. Рис.). Линия «1» пройдет от земли на расстоянии, равном высоте расположения центров фар.Вторую строчку проводят на 65 мм ниже.

Выполняя настройку, переключатель корректора переводится в положение «0». Конечно, нужно включать только средний свет. Также отметим, что вы устанавливаете фары по очереди («лишний» источник света закрывается тканью).

Вот еще пара полезных советов:

  • Центры лучей должны находиться на AE, BE;
  • Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, поэтому граница пятна должна проходить через эту точку;
  • Шляпки с пластиковыми регулировочными винтами совместимы с шестигранным головным экраном.Однако Crossworn подходит.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой — операция менее трудоемкая, чем. Однако здесь важна точность. А спецтехника используется для настройки только на станциях техобслуживания.

Вопрос-ответ: чего нельзя допускать ни в коем случае

Q: Что будет, если вы купите лампы, у которых нет цоколя «h7», а другой?

A: В штатную фару установить лампы не получится.

Q: Если использовать мощность более 55 Вт, это не приведет к перегреву?

O: Избыточная емкость приводит к тому, что. Для каждой из ламп используется отдельный предохранитель, поэтому автоматику он не «обманет».

Q: Галогены скачков напряжения боятся?

A: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогена вредных факторов будет два: перкал, не дядя. Собственно, поэтому , определяющее время, можно считать относительной, а не абсолютной величиной.От стабильности напряжения эта величина зависит и сильно зависит.

Замена среднего света, инструкция на видео


  • Варианты подключения саба к сенсорной магнитоле …


  • Калина 2 через 100 тыс. Км. Запустить. Стоит ли …

У большинства владельцев отечественной малолитражки Лада Калина 2 часто возникают вопросы, связанные с устройством головной оптики, ее назначением и основными мероприятиями по ремонту, обслуживанию и замене, например, как снять передняя фара.

Как известно, фары служат для освещения дорожного полотна и обозначения транспортного средства в потоке. Современная оптика имеет блочную структуру, в которую заключены лампы, выполняющие различные роли: ближний или дальний свет, поворотники, габариты и т. Д. Сегодня фары стали атрибутом безопасности при движении. И при замене закономерный вопрос, как убрать ярмарку? Также иногда бывает необходимо только заменить стеклянные фары.

Об устройстве и назначении фар

В Лада, Калина 2 фары наделены собственными конструктивными особенностями.В каждой из блок-фар присутствуют три секции, выполняющие следующие функции:

  • освещение дороги в режиме ближнего света;
  • то же, только в дальнем режиме;
  • подсветка габаритов;
  • знаки вращения.

Фары необходимо правильно отрегулировать, иначе они могут доставить не только водителю, но и другим участникам массу неудобств. Правильно настроенная оптика позволит уверенно осветить боковину и не ослепит движущихся навстречу встреч водителей.

Активируя в салоне Lada Kalina 2 Special Switch, водитель включает режим «Средний свет». Если эту же ручку перевести в режим дальнего освещения, параллельно с включением соответствующих ламп также активны световые приборы, отвечающие за средний свет.

Поворотные фонари имеют ярко-оранжевые колбы, в ограждениях секций установлены прозрачные рассеиватели.

В Лада, Калина блочные фары оснащены электромеханическими приводами, что позволяет легко производить настройку светового пучка в зависимости от грузоподъемности и дорожной ситуации.Специальный регулятор находится на панели в кабине, а приводной механизм — в блоке хедла.

При сборке кузова Lada Kalina производитель применяет фары таких известных производителей, как Bosch и Autosvet. Чтобы узнать, какой именно бренд выпустил фару для конкретного экземпляра автомобиля, следует внимательно изучить корпус этой оптики. Символ «Al» будет указывать на то, что Farra произведена в Bosch (Россия). Эта марка применяет такой материал, как поликарбонат.В этой модели фары не используется колпачок, который можно было увидеть над колбой средней лампы.

Продукция «Autoswell» также изготовлена ​​из поликарбоната, но дизайнерская заглушка уже присутствует в конструкции.

Взломав Far, владелец Lada Kalina может обнаружить в нем наличие множества деталей и других элементов, в том числе:

  • проводки;
  • лампы и рефлекторы;
  • стекло;
  • крепежные детали и заглушки;
  • приводной механизм и др.

Благодаря активной работе инженеров-изготовителей конструкция фар постоянно совершенствуется. Так в арсенале Lada Kalina появились неоновые фары. Хотя они немного ниже их в сравнении штатных вариантов, однако при тестировании такая модификация оптики показала завидные результаты.

Замена фар

Каждая лампа имеет свой ресурс, величина которого зависит от многих факторов. Со временем устройство выходит из строя и требует замены.И тут возникает вопрос: как разобрать ярмарку?

Процедура замены несложная, но перед этим необходимо правильно выбрать световые приборы из массы предлагаемой сегодня на рынке продукции. Хотя иногда требуется только замена стекла фары.

Итак, если фары куплены, то поменяйте:

  1. Снимите защитный чехол с корпуса фары. Он резиновый, поэтому его легко перетащить, если потянуть за одну из трех этикеток.
  2. Отключите разъем питания.
  3. Нажмите на пружинный фиксатор.
  4. Как снять ярмарку? Вытаскиваем лампу, в которую установлена ​​новинка.

Внимание! При замене галогенной лампы не прикасайтесь руками к колбе. Это может выводить устройство. Со временем жирные отпечатки пальцев вызовут потемнение стекла, после чего лампа перегреется и в конце концов сгорит.

  1. Если произошло касание, необходимо протереть поверхность колбы салфеткой, смоченной спиртом.
  2. Меняем габаритные лампы
  3. Также снимаем корпус и отключаем соответствующий патрон от бортовой сети.
  4. Снимите лампу и установите на ее место новую.

Как заменить сигнал поворота в повороте?

  1. Патрон с лампой поверните влево на 45 градусов и выньте.
  2. Снимите лампу и замените ее новым аналогом.

Замена в головках кормы

  1. Патрон вынимаем левый.
  2. Нажимаем на лампу, снова поворачиваем налево и вытаскиваем.
  3. Установите новую лампу в обратном порядке.

Подведем итоги

Некоторые владельцы для придания внешнему виду своей Lada Kalina индивидуальности склонны переделывать фары. Подразумевается покраска внешней колбы кузова, наклейка ресничек, оклейка карнизной пленкой, тонировка, также заменены стекла фары и т. Д. В любом случае фара должна быть полностью исправна и демонстрировать свою работоспособность в любой дорожной ситуации.Нелишним будет иметь в наличии несколько ламп. А как разобрать вы теперь знаете.

Как отрегулировать фары на ВАЗ-2110? регулировка фар ВАЗ-2110 своими руками

Для обеспечения безопасного вождения необходимо правильно настроить головное освещение. Как отрегулировать фары на ВАЗ-2110, должен знать каждый владелец автомобиля. Производить настройку можно, не снимая элемент с автомобиля — для этого есть специальные винты, регулирующие световой пучок в вертикальной плоскости.Аналогично коррекция луча выполняется на моделях 2111, 2112. Даже на более современных моделях LADA Granta и LADA Priora такие настройки есть.

Как разобрать фары

Для того, чтобы произвести регулировку фар ВАЗ-2110 своими руками, необходимо избавиться от всех дефектов в них: отремонтировать, заменить стекло, лампу, отражатель. Порядок разборки следующий:

  1. Отсоедините отрицательную клемму от аккумуляторной батареи.Если мешает аккумулятор, его можно удалить полностью.
  2. Снимаем стекло, прогревая феном. Таким способом можно растопить клеевой состав, который находится под ним.
  3. Вырежьте на линзе небольшой U-образный профиль.
  4. Снимите бумажный отражатель. Для этого нужно открутить три болта с тыльной стороны.
  5. Рядом с гидрокорректором есть пружина, ее необходимо снять. Вместе с ним демонтируются «розочки» — пластиковые зажимы, прикрепленные к рефлектору.
  6. Зафиксируйте шар на краю отражателя.
  7. Защелкните металлическую катушку, чтобы регулятор не выкручивался.

Если гидрокорректор затянуть плотно, это приведет к тому, что ограничитель просто деформируется. В этом случае из пластикового держателя выйдет пластиковый шар, и вся оптическая система упадет.

Особенности снятия фары

Обязательно учтите, что если закрутить корректор, придется заменить стальную деталь на резиновую прокладку.Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не лучший вариант, так как при установке резиновой прокладки сложно понять, когда фары находятся в крайних положениях.

Чтобы не потускнело на свету, потребуется перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установка дополнительного фиксатора. Штифт идеален для проволоки. Он помещен в лепестки пластиковой «розочки».Обязательно соблюдайте аккуратность при разборке фары. Перед первым включением очистите все поверхности от излишков герметика. При необходимости покройте стекло по периметру герметиком.

Альтернативная настройка

Для того, чтобы провести регулировку фар на ВАЗ-2110, можно использовать альтернативный метод. Для этого выполните следующие действия:

  1. Нарезать резьбу на крепежных деталях регуляторов светового потока.
  2. Вкрутите винты в фонари и наденьте на них шайбы.
  3. Снять пластиковые фиксаторы.
  4. Установить полосы, являющиеся отражателями дальнего и ближнего света.
  5. Установите шайбу на направляющую. Вам также нужно будет установить на него пружину и снова поверх шайбы.
  6. Вся конструкция фиксируется контргайкой.

Подготовительные работы перед регулировкой без разборки

Если в самой фаре дефектов нет, можно не разбирать, достаточно поправить световой пучок.

Перед тем, как приступить к регулировке фар ВАЗ-2110 своими руками, необходимо выполнить несколько подготовительных действий. На фото показана разметка стены. Вам также необходимо будет выполнить следующие условия:

  1. Полностью заполните бензобак, чтобы задняя часть автомобиля была ниже.
  2. Промыть все стекла фар.
  3. Положить в багажник запаску, огнетушитель, комплект ключей. Другими словами, все, что вы обычно носите с собой.
  4. Проверьте давление во всех колесах, и при необходимости подкачайте.
  5. Поставьте автомобиль на ровную поверхность. Обязательно, чтобы рядом была идеально ровная стена или забор. Расстояние от него до передней части автомобиля должно быть не менее 8 метров.

Обязательно правильно отметьте вертикальную плоскость, так как это зависит от того, насколько точно будет регулироваться свет.

Алгоритм действий при настройке

Перед тем, как регулировать фары на ВАЗ-2110, нужно провести все подготовительные действия.Устанавливать грузы на передние сиденья не имеет смысла. Для более точной регулировки (по мере загрузки машины) есть гидравлический привод. Его ручка находится слева от руля, рядом с блоком предохранителей. А теперь как отрегулировать фары без разборки элементов:

  1. Установите автомобиль у стены; его продольная часть должна быть перпендикулярна туловищу.
  2. Запустите двигатель и включите ближний свет фар. Двигатель желательно завести, чтобы не ставил аккумулятор.
  3. Поверните ручку управления гидравлического выравнивателя в положение «1». Это положение соответствует минимальной нагрузке — в машине находится только водитель.
  4. Отрегулируйте направление световых лучей с помощью шурупов на блок-фарах, ориентируясь на схему, представленную в статье.

Достигнув желаемого направления, можно завершить работу. Теперь, в зависимости от степени загруженности автомобиля, нужно лишь отрегулировать положение ручки гидропривода.

Если нужно поменять фару

Перед тем, как регулировать фары на ВАЗ-2110, нужно убедиться в их исправном состоянии. Если описанный выше ремонт не принес результата, то нужно произвести полную замену блока фар. Для этого выполните следующие манипуляции:

  1. Отсоедините от лампы всю электропроводку и снимите верхнюю часть решетки радиатора. Для этого необходимо открутить все болты ключом на «10».
  2. Отсоедините провода от поворотников и снимите гидравлический уравнитель. Для этого нажмите на защелку и поверните корпус устройства на 90 градусов.
  3. Ослабьте винты крепления оптического элемента и сдвиньте блок-фару назад.
  4. Ослабьте болты на верхнем фиксаторе и снимите «ресничку».

Отвинтив последнюю гайку, можно немного приподнять и снять весь блок лампы. Если все еще есть возможность отремонтировать, сделайте это. В противном случае полностью замените блок фары.Перед регулировкой фар на ВАЗ-2110 обязательно их отремонтируйте. Таким образом, вы можете гарантировать максимальную надежность оптики.

Как отрегулировать фары | Пошаговые инструкции и настенная диаграмма

Ваши фары позволяют четко видеть дорогу в любое время. Однако, если вы не отрегулируете их должным образом, они не смогут выполнять свою работу. Неправильная установка фар может ослепить других водителей и усложнить вам обзор.

Вам может потребоваться отрегулировать регулировку фар, если:

  • Вы заменили фары
  • Ваш автомобиль попал в аварию
  • Вы будете нести больший вес, чем обычно

Перед тем, как вести автомобиль в ночное время, вы следует убедиться, что фары направлены правильно.Вы можете настроить их, используя этот простой процесс и инструменты, которые у вас уже есть.

Инструменты и материалы, которые вам понадобятся

Использовать гигантскую фармацевтическую компанию Bayer для приготовления и изменения стоимости геля. Andrologo, seguita dall ’anamnesi o prolungato, Viagra Generico ha un cosiddetto effetto Intelligente, questo effetto durerà для различных руд и валлий, которые используются, che Kamagra non contiene il citrato di Vardenafil.

Для регулировки фар вам понадобится храповик или отвертка, подходящие к регуляторам фар вашего автомобиля.Регуляторы фар находятся в разных местах на каждом автомобиле. Вы можете найти их в руководстве по эксплуатации или поищите регулировочные винты рядом с фарой или позади нее. Как только вы узнаете, какие винты есть в вашем автомобиле, вы сможете выбрать подходящий инструмент.

Помимо трещотки или отвертки вам также понадобятся:

  • Измерительная лента
  • Маркер сухого стирания
  • Малярная лента
  • Стена или плоская поверхность
  • Кусок картона или пиджака, достаточно толстый, чтобы блокирующий свет
  • Не менее 25 футов свободного пространства

Шаги для наведения фар

Для правильной регулировки фар ваш автомобиль должен стоять на ровной поверхности.Вы можете отрегулировать фары внутри или снаружи, используя этот пошаговый процесс:

  1. Подготовьте свой автомобиль: Убедитесь, что ваши шины заполнены до соответствующего давления воздуха и что у вас есть около половины бака бензина (вес топлива отрегулирует положение автомобиля, и у вас будет от 1/4 до 3/4 бензобака, чем с пустым или полным баком). Если вы регулярно носите с собой тяжелое оборудование или принадлежности, поместите их также в автомобиль.
  2. Найдите ось фары: С помощью маркера сухого стирания нарисуйте маленькую точку в центре каждой фары.Это ось фары. Обязательно отметьте центр обычных огней, а не дальнего света.
  3. Припаркуйте свой автомобиль: Припаркуйте автомобиль прямо перед ровной стеной или плоской поверхностью — это может быть стена гаража, дверь гаража или стена на стоянке. У вас должно быть достаточно места, чтобы отступить на 25 футов по прямой от места.
  4. Подкрутите подвеску: Подбросьте автомобиль несколько раз по всем четырем углам, чтобы подвеска успокоилась.
  5. Создайте центральную направляющую: Используя кусок малярной ленты, нанесите вертикальную отметку на стене или воротах гаража на уровне центра вашего автомобиля. Не беспокойтесь о точных измерениях — эта отметка будет всего лишь ориентиром. Для определения этого могут помочь орнамент на капоте или передний номерной знак.
  6. Отметьте ось фары на стене: Прикрепите вертикальную полосу малярной ленты к стене перед каждой осью фары. Точка на оси должна совпадать с центром ленты.
  7. Измерьте высоту оси фары: Используя рулетку, измерьте расстояние от земли до оси фары, используя точку в качестве ориентира.
  8. Отметьте высоту оси фары на стене: Измерьте стену и сделайте отметку на ленте на высоте оси фары.
  9. Найдите линии отсечения фар: Отмерьте четыре дюйма на стене со стороны водителя на четыре дюйма ниже отмеченной вами высоты оси и проведите еще одну линию.Со стороны пассажира проведите линию на два дюйма ниже высоты оси. Эти отметки будут служить точками отсечки при настройке света. Метка со стороны водителя ниже метки со стороны пассажира, чтобы уменьшить ослепление встречных водителей.
  10. Отметьте линии отсечения фар: На каждой стороне стены разместите горизонтальную полосу малярной ленты над каждой линией отсечения, убедившись, что она ровная. Низ ленты должен совпадать с нарисованной линией обрезки. Этот шаг позволяет легче увидеть отсечку на расстоянии.
  11. Поднимите задний ход: Теперь вы готовы отрегулировать фары. Двигайтесь назад по прямой от стены. Передняя часть ваших фар должна находиться на расстоянии 25 футов от созданной вами таблицы прицеливания.
  12. Включите фары : Выключите гаражное освещение или любой другой источник света и включите фары вашего автомобиля, чтобы сравнить их выравнивание с указателем. Если вы регулируете фары на улице, вам придется делать эту работу ночью.
  13. Отрегулируйте фары: Используйте кусок картона или куртку, чтобы заблокировать одну фару.Затем с помощью трещотки или отвертки поверните винты вертикальной регулировки другого фонаря, стараясь не опираться на автомобиль. Поворачивайте винт по часовой стрелке или против часовой стрелки, пока верхняя часть световых индикаторов не совпадет с нижней частью границы отсечки таблицы настроек. При правильном наведении света все, что находится над горизонтальной лентой, будет темным. Повторите процесс с другой стороны. Если вы заметили, что ваши источники света не выровнены по горизонтали, выполните аналогичный процесс, используя винты горизонтальной регулировки, чтобы снова отрегулировать их по центру.
  14. Проверьте центровку: Снимите картон или оболочку с закрытой фары и проверьте окончательную центровку. Луч от фары со стороны водителя должен располагаться немного ниже, чем луч от фары со стороны пассажира. Эта настройка дает вам надлежащую видимость, не ослепляя других водителей.
  15. Проверьте свои фары: После того, как вы настроили регулировку фар, отправляйтесь на тест-драйв, чтобы убедиться, что фары обеспечивают надлежащую видимость.

Заключительные слова по регулировке фар

Правильно ориентированные фары позволяют безопасно управлять автомобилем.Этот метод регулировки фар достаточно прост, чтобы каждый мог сделать это дома. Однако, поскольку все автомобили разные, перед регулировкой фар вам следует ознакомиться с руководством по эксплуатации, поскольку некоторые производители требуют других измерений. Кроме того, помните, что вам может потребоваться отрегулировать противотуманные фары или дальний свет отдельно, в зависимости от вашего автомобиля. Вы можете использовать тот же процесс регулировки, чтобы навести эти огни.

Если у вас есть вопросы по настройке фар, вы всегда можете связаться с командой Raybuck.Мы будем рады дать дополнительные советы по марке и модели вашего автомобиля.
Магазин Фары в сборе и запчасти »

Натяжка ремня генератора калины 8 клапанов. Регулировка натяжения ремня лада генератора калины. Выбор от производителей

Генератор играет одну из основных функций в работе двигателя, а обрыв ремня может грустно сказаться на работе автомобиля в целом. Поэтому заменять этот элемент необходимо, если он еще не сломался при движении.В статье вы узнаете, зачем нужен ремень генератора Kalina 8 cl, его размер и как заменить ремень.

[Скрыть]

Зачем это нужно?

Как уже говорилось выше, любое транспортное средство оборудовано таким важным устройством, как генератор. Если он выйдет из строя, функционирование автомобиля станет невозможным. Поэтому производительности всех элементов устройства нужно уделять особое внимание, будь то Lada Kalina с 16 или 8 ячейками. двигатель, с кондиционером или без него.Какой размер компонента? Как регулируется и заменяется роликовый ремень? Как подтянуть? Ответы на эти вопросы вы можете узнать в статье.

Автомобиль Лада Калина тюнинг

Прежде чем отвечать на интересующие владельцев Лад Калина вопросы, следует понять, для чего предназначена эта деталь. Не каждый автомобилист знает, какую роль он играет в функционировании автомобиля.

В современных автомобилях этот ремень — единственный элемент, позволяющий передавать вращение коленчатого вала на генератор.Когда коленчатый вал передает вращение на шкив устройства, в электрической сети автомобиля появляется энергия, благодаря которой работает все электрооборудование.

Когда пора менять?

На машинах Lada Kalina замену этой детали производитель не регламентирует. Однако его выход из строя — обычная проблема. В частности, речь идет об автомобилях Lada Kalina. Это относится как к 16-элементным, так и к 8-элементным двигателям.


Похоже на деформированный элемент генератора Калина с 8-ми ячеечным двигателем внутреннего сгорания

Поэтому учитывайте признаки, указывающие на то, что ремень может выйти из строя в ближайшее время:

  • Свист при движении.Как правило, этот свист появляется, когда начинается нагрузка на электрические устройства транспорта. Например, если машина заводится, и при нажатии на газ из моторного отсека вы слышите громкий свист, это говорит о том, что ремень ослаблен. В этом случае его необходимо подтянуть с помощью натяжителя или заменить.
  • Ремешок с трещинами. Если открыть капюшон, посмотреть на ремень и увидеть на нем трещины, значит, знайте, что пора менять элемент. Здесь не помогут ни натяжение, ни регулировка роликов.Компонент можно подтянуть, но долго это не протянет. Единственный выход — замена.
  • Деформация. Как и в предыдущем случае, ни затяжка с помощью натяжителя, ни регулировка роликов особого эффекта не дадут. Вам просто нужно изменить элемент.
  • Шум двигателя. Если элемент уже отработал свой срок службы, то это можно понять по шуму, возникающему при работе мотора. Например, некоторые автовладельцы Lad Kalin фиксируют громкие стуки и даже удары при работающем двигателе.

Узел в разобранном виде: так выглядит ремешок на валах

Если на автомобиле установлен датчик генератора, определяющий его работоспособность, то выявить неисправность будет проще. Например, если вы слышите свист из-под капота, и в это время загорается индикатор на датчике, то на ремешок нужно обратить внимание. Это говорит о том, что ремень необходимо подтянуть, так как он может находиться в слабо натянутом состоянии или истек срок его службы.

Так или иначе, если проскальзывание не удается устранить регулировкой ремня или роликов, его необходимо заменить.

Как поменять ремень самостоятельно

Если вы когда-либо сталкивались с необходимостью замены ремня на двигателе 16- или 8-ти хл., То эта процедура не займет много времени. Если вы впервые сталкиваетесь с этим и никогда раньше не слышали о генераторе, то рекомендуем вам обратиться за помощью к специалистам. Не забывайте, что одно неверно выполненное действие может привести к необратимым последствиям.Поэтому данная инструкция поможет всем, кто впервые решил заняться заменой ремня.

Необходимые инструменты

Конечно, любые ремонтные работы начинаются с подготовки необходимого инструмента. Для замены ремня на моторе Лада Калина с 8 или 16 сцеплениями подготовить: гаечный ключ рожковый

  • размером «19»;
  • ключ гаечный на «8»;
  • ключ на «13»;
  • новый ремень генератора.

Этапы работы

Если вы подготовили все, что может потребоваться в процессе, то можете переходить к работам по замене.Итак, приступим:

  1. Заглушите двигатель и откройте капот Лады Калины.
  2. Ремень генератора находится в левой части моторного отсека. Если вы не знаете, где это, то запустите двигатель и загляните в подкапотное пространство. Ремешок будет вращаться на колесиках, и вы это увидите.
  3. Как только вы найдете положение элемента, возьмите гаечный ключ и ослабьте винт, которым крепится регулировочный стержень. Сразу попробуйте почувствовать, насколько натянут ремень.Это нужно для того, чтобы вы понимали, как выставить натяжитель после установки элемента.
  4. Когда гайка ослаблена, возьмите накидной гаечный ключ «8» и затяните регулировочный стержень. Когда вы начнете вращать его по часовой стрелке, натяжение ремня генератора на роликах будет ослаблено. Скручиваем стебель почти до конца.
  5. Это ослабит натяжитель роликовой ленты. Если натяжитель уже ослаблен, можно открутить нижнее крепление устройства. Для этого используйте клавишу на «13».
  6. Необходимо сдвинуть регулировочную тягу вверх. Когда шток втянут, ремешок можно разобрать, но сначала снимите его с вала устройства.
  7. После снятия части ремня со шкива в сборе полностью снимите его с коленчатого вала.
  8. Вытащите элемент и проверьте его визуально. Если ремешок треснул, то вы увидите другие признаки деформации, например, изменилась форма, то ее необходимо заменить. Установите новый компонент вместо старого, собрав все в обратном порядке.
  9. По окончании установки элемента необходимо проверить натяжение роликов. Отрегулировать натяжение нужно с помощью соответствующего стержня. Элемент не должен быть слишком свободным, так как он будет регулярно отскакивать во время езды. Но и чрезмерно напряженным быть не должно.
  10. Запустите двигатель и прогрейте машину до 50 градусов. Затем заглушите двигатель и еще раз проверьте, насколько плотно затянут элемент. Если ослабли, то подтянуть.
1. Выключите двигатель и ослабьте гайку регулировочной тяги.

Независимо от транспортного средства, генераторная установка считается одним из основных компонентов электрической сети.Так как именно он позволяет запитать потребителей энергии во время движения, а также возобновить заряд аккумулятора. Отечественные автомобили не исключение, в частности, речь пойдет о Lada Kalina. Как поменять Калину 8 кл, какого размера должен быть ремешок, как его можно отрегулировать? Найдите ответы на эти вопросы ниже.

[Скрыть]

Функции ремня генератора в автомобиле

В каких случаях следует заменять натяжной ролик, как заменять щетки, как растягивать и регулировать ремень в автомобиле с кондиционером и без него? В первую очередь рекомендуем ознакомиться с назначением ремня.В каждом современном автомобиле есть генератор, в случае поломки которого полноценная работа автомобиля будет невозможна. Ремень предназначен для передачи вращения от коленчатого вала самому генератору.

После передачи вращения на устройство в бортовой сети вырабатывается электричество, что позволяет запитать все устройства и оборудование. Вот почему очень важны рабочие характеристики ремешка, ведь если он сломается, генераторное устройство не сможет работать.

Когда мне нужно заменить ремешок?

По официальным данным, ремонт и замена планки в Лада Калина 8 или 16 клапанов производитель не предусматривает. Однако это не означает, что ремешок прослужит вечно — как и любые другие расходные материалы, со временем он изнашивается и его необходимо заменять. Тем более что обрыв ремня у Калиноводов — довольно частая проблема, с которой сталкиваются многие.

Для определения необходимости замены ремешка с номером 21100370172000 или любым другим нужно учитывать признаки износа детали, подробнее о них:

  1. Появляется свист во время движения.Как показывает практика, часто появление свистка связано с включением многих потребителей энергии, то есть с большой нагрузкой на бортовую сеть. Например, вы запустили двигатель своей Калины, и при нажатии на газ из-под капота начинает доноситься громкий свист. В большинстве случаев это связано с тем, что ремень ослаблен — тогда его нужно будет подтянуть с помощью натяжного ролика или поменять, если этого требует состояние.
  2. На самом устройстве стали появляться следы трещин и других повреждений или деформаций.Открыв капюшон и посмотрев на ремешок, можно обнаружить признаки повреждения конструкции ремешка, это свидетельствует о его износе. В этом случае проблема не решится натяжением или регулировкой натяжителей, проблема износа решается исключительно заменой.
  3. Стал появляться шум при работе силового агрегата. В том случае, если срок службы ремня подходит к концу, об этом можно узнать по нехарактерному шуму из-под капота, которого раньше не было.Например, многие автомобилисты также отмечают, что кроме шума слышен громкий стук, а также удары при работающем двигателе автомобиля (автор видео — Ильгиз Магафуров).

В том случае, если в автомобиле есть специальный датчик генераторного устройства, позволяющий определить правильность его работы, то определить проблему будет намного проще. Например, если из моторного отсека раздается свист, а на датчике начинает загораться лампочка, соответственно, это говорит о том, что ремню нужна диагностика.Такой ремешок следует затягивать, так как свисток, как уже говорилось выше, свидетельствует о слабом натяжении, и такая проблема также может указывать на необходимость замены.

Инструкция по замене своими руками

Как поменять и как затянуть ремешок генераторного устройства на автомобиле Лада Калина? В том случае, если вы ранее выполняли аналогичную задачу, то ее выполнение не займет много времени и сил. Но если вы впервые столкнулись с такой проблемой, то, конечно, лучше было бы доверить эту процедуру специалистам на СТО.Будьте осторожны при выполнении этой задачи, так как ошибки могут иметь серьезные последствия.

Инструменты и материалы

Для правильного выполнения всех шагов подготовьте все инструменты и материалы, которые могут потребоваться.

В частности, речь идет о:

  • комплекте гаечных ключей, нужны ключи на 8 и 13;
  • ремешок новый для установки;
  • Ключ гаечный рожковый на 19 (видео канала Калинина).

Этапы

После того, как все инструменты и материалы подготовлены, можно приступать к замене ремня:

  1. Сначала выключите двигатель и зажигание, откройте капот автомобиля.
  2. Непосредственно сам ремень находится с левой стороны моторного отсека. Если вы не можете его найти, запустите двигатель и посмотрите в моторный отсек. Сам ремень будет вращаться на специальных роликах, это видно, только не путайте с ремнем ГРМ.
  3. Найдя место установки, нужно гаечным ключом ослабить болт, которым регулировочная тяга крепится к кронштейну. Сделав это, прикоснитесь к самой WG, чтобы убедиться, насколько она плотная. Это нужно для того, чтобы можно было объективно оценить, как установить натяжитель после замены РГ.
  4. Когда вы ослабляете гайку, вам понадобится гаечный ключ на 8, чтобы открутить регулировочную штангу, это уменьшит натяжение. Сам шток нужно открутить практически до самого конца. Эти действия позволят максимально ослабить натяжитель WG. Когда это произойдет, вы можете приступить к демонтажу нижнего крепления, для выполнения этой задачи вам понадобится гаечный ключ на 13.
  5. После того, как эти шаги будут завершены, необходимо будет переместить регулировочную тягу как можно дальше вверх, это позволит демонтировать ремень.Но перед этим вам нужно будет снять его с вала генераторного агрегата. Когда вам удастся демонтировать часть РГ со шкива, вы сможете полностью снять ее с коленчатого вала.
  6. Далее при демонтаже ремня следует внимательно осмотреть его визуально. В том случае, если на ее поверхности есть признаки повреждений, то, конечно, деталь подлежит замене. Процедура замены проводится в обратном порядке.

Фотогалерея «Самостоятельная замена»

1.Ослабление гайки штока 2. Регулировка штока для ослабления РГ 3. Демонтаж РГ с вала генератора 4. Демонтаж РГ с коленчатого вала

Как натянуть и отрегулировать ремень на Калине?

Чтобы отрегулировать натяжение ремня, выполните следующие действия:

  1. Прежде всего, ослабьте контргайку на штоке натяжителя; для этого отверните его гаечным ключом против часовой стрелки.
  2. Далее следует открутить сам шток, это позволит натянуть ремешок.При откручивании натяжителя надавите рукой прямо на корпус.
  3. При затяжке РГ необходимо подтянуть контргайку, затем запустить двигатель и убедиться в отсутствии свиста при его работе. Как уже было сказано выше, свист чаще всего появляется при включении большого количества потребителей энергии, поэтому после запуска двигателя также активируйте печку, фары, систему, магнитолу и т. Д. В том случае, если свист прекратился после этих действия были выполнены, значит, это говорит о том, что все было сделано правильно.

Отечественный автопром продолжает прогрессировать — АвтоВАЗ представил Lada Kalina нового поколения … Модель оснащена автоматической коробкой передач Jatco и улучшенными системами вентиляции и отопления. Представители завода уверяют, что новая машина избавилась от проблем, связанных с электроусилителем руля предыдущей серии.

Это все здорово, но именно благодаря первому поколению ВАЗ 1118 были отработаны приемы ремонта, которые могут очень пригодиться владельцам новых автомобилей.Допустим, процедура замены поликлинового ремня генератора на Калину абсолютно одинакова для обеих моделей.

Особенности схемы привода на разных модификациях Лада Калина

Заводская конструкция предусматривает разную длину стандартных шестерен в зависимости от комплектации станка:

  • без кондиционера — 882 мм;
  • с кондиционером — 1018 мм.

Первые модели ВАЗ 1118 без кондиционера и натяжного ролика комплектуются поликлиновым приводом длиной 823 мм … Таким образом, один ремень от шкива коленчатого вала можно использовать не только для генератора, но и для компрессора кондиционера. Роликовый рисунок позволяет регулировать натяжение.

В стоковой комплектации автомобиль комплектуется приводом фирмы Gates … В качестве замены на первых моделях можно использовать Dayco 825 … Здесь следует иметь в виду, что упругие экземпляры помечены символом « Poly-V », при его отсутствии — изделие имеет жесткую конструкцию.

Альтернативные приводы для ВАЗ 1118 с кондиционером :

  • Резина Roulunds 6PK1015;
  • Dayco 6PK1005;
  • Bosch 6PK1015;
  • Ворота 6ПК1019.

Альтернативные приводы для ВАЗ 1118 без кондиционера :

  • Баутлер 6ПК883;
  • Dayko 6PK888;
  • Finwhale BP6 883;
  • Лузар ЛБ 0118 1118-3701720 6ПК 884;
  • Резина Roulunds 6PK884;
  • БРТ 882 мм (Балаковский завод).

Регламент периодического осмотра и замены ремня генератора на Калину

Многие новоиспеченные владельцы автомобилей, будь то из-за долгой радости или по незнанию, вспоминают о наличии гибкого соединения под капотом только после того, как загорится лампа на приборной панели. В технической документации на автомобиль указаны эксплуатационные нормы, после чего элементы передачи крутящего момента необходимо снять и установить новые:

  • ролик натяжителя через 60 000 км;
  • Ремень
  • после 30 000 км.
  • трещины;
  • потертости;
  • пучков;
  • смазка;
  • разрезов.

Высокочастотный свист, возникающий при включении потребителей электроэнергии, также свидетельствует о необходимости замены ремня генератора на Калине или хотя бы регулировки его натяжения.

Ремонтная техника системы привода вспомогательных агрегатов

Последовательность аналогична для моделей с кондиционером и без него и состоит из следующих пунктов:

  1. Снять защиту двигателя.
  2. Снять правое колесо и подкрылок.
  3. Демонтировать расширительный бачок.
  4. Поднимите правую сторону двигателя и открутите подушку.
  5. Затягивая штифт механизма натяжителя, ослабьте натяжение ремня.
  6. Снимите привод с ролика, а затем со всех шкивов.
  7. Установите новую деталь и соберите в обратном порядке.
  8. Отрегулируйте натяжение.
Работы на смотровой яме желательно проводить с соблюдением всех мер безопасности.При смене гибкого соединения рекомендуется одновременно установить новый натяжной ролик, но это уже зависит от желания владельца и состояния агрегата.

Регулировка натяжения

После замены ремня генератора на Калине, «черновой» центровки и последующего запуска двигателя необходимо более точно выполнить регулировку натяжения привода … Для этого выполняем следующие операции:

  • ослабить контргайку тяги натяжителя;
  • поверните регулировочный штифт ключом «8» до достижения результата;
  • затяните контргайку.

При постепенном натяжении ремня можно использовать простую шкалу галопа, которую необходимо соединить с ключом на «8» и затянуть штифт против часовой стрелки, пока показание не станет 2 кг. Нормальной считается установка, когда при силе 10 кгс в зоне между шкивами генератора и коленчатым валом величина прогиба будет в пределах 8-10 мм.

Более «продвинутые» владельцы имеют устройства типа ЦНТ-Ремень, работа которых основана на распознавании известных акустических характеристик приводных устройств.

Полезные видео-уроки по теме

Видео с пошаговой операцией поможет детально разобрать все нюансы замены и регулировки натяжения

Как заменить ремень генератора на Лада Калина

Как натянуть ремень

Замена ремня Лада Калина в исходной комплектации с 8-ми клапанным двигателем. У более дорогой комплектации Lada Kalina с кондиционером ремень привода вспомогательных агрегатов должен вращать не только генератор, но и шкив компрессора кондиционера.Ремень меняют каждые 90 тысяч километров. Для работы вам понадобится яма или эстакада, так как часть работы нужно делать снизу машины.

Схема приводного ремня вспомогательных агрегатов Лада Калина подробнее

  • 1 — шкив привода вспомогательных агрегатов
  • 2 — ролик натяжителя
  • 3 — натяжитель
  • 4 — шкив генератора
  • 5 — шкив муфты компрессора кондиционера
  • 6 — ремень привода вспомогательных агрегатов
  • 7 — кронштейн правой опоры силового агрегата

Маркировка ремня привода вспомогательных агрегатов Lada Kalina 6RK 995 (шестицилиндровый, длина — 995 мм).

Для замены ремня приходится демонтировать правую опору силового агрегата, так как она проходит через ремень. Снимите с днища автомобиля средний и правый брызговики моторного отсека. Далее следует снять подкрылок правого переднего колеса или, отпустив все крепления подкрылка в передней и средней его частях, загнуть подкрылок за тормозной диск колеса.

Вывешиваем и снимаем правое переднее колесо и освобождаем крепления подкрылка по схеме.

  • Места крепления брызговика и подкрылка Лада Калина:
    1 — саморез Torx T-27 для общего крепления брызговика и подкрылка к колесной арке;
    2 — два самореза Torx T-20 для общего крепления брызговика и подкрылка к колесной арке и крылу;
    3 — винт саморез Torx T-20 для крепления подкрылка к крылу;
    4 — четыре винта-самореза «на 8» для крепления подкрылка к колесной арке;
    5 — четыре самореза Torx T-20 для крепления подкрылка к переднему бамперу.

Установите регулируемый по высоте упор под поддоном двигателя, чтобы он выдерживал вес двигателя.

С помощью головки E-14 открутите два винта, которыми опора крепится к кронштейну блока цилиндров двигателя. Головкой «17» откручиваем две гайки и болт крепления опоры к лонжерону кузова (показан стрелками).

Если вы уже ослабили натяжение ремня привода вспомогательных агрегатов, теперь мы можем снять его со шкивов и вынуть ремень из моторного отсека.

Установите новый ремень в обратном порядке, обеспечивая необходимое натяжение ремня, вращая ходовой винт натяжителя.

Прогиб ремня в области между шкивами двигателя и компрессора кондиционера при прилагаемой силе 100 Н (10 кгс) должен быть в пределах 6–7 мм.

Внимание! Не перетягивайте ремень. Чрезмерное натяжение ремня приведет к преждевременному износу ремня и подшипников генератора.

Для натяжения ремня Lada Kalina есть специальный натяжитель.

Со стороны моторного отсека гаечным ключом на 19 ослабьте затяжку стопорной гайки ходового винта натяжителя ремня, удерживая винт гаечным ключом или головкой «8», удерживающей гайку, поверните ходовой винт против часовой стрелки. , затягивая ремень.

удобный прочный чехол для автокресла из искусственной кожи, аксессуары для Toyota Lada Kalina unej.asigno.ro

Удобные прочные чехлы для автомобильных сидений из искусственной кожи для Toyota Lada Kalina unej.asigno.ro
  1. Главная
  2. Автозапчасти и транспортные средства
  3. Автозапчасти и аксессуары
  4. Запчасти для автомобилей и грузовиков
  5. Детали интерьера автомобилей и грузовиков
  6. Чехлы на сиденья легковых и грузовых автомобилей
  7. Удобные прочные чехлы для автомобильных сидений из искусственной кожи Аксессуары для Toyota Lada Kalina
Автозапчасти и Транспорт Автозапчасти и аксессуары Запчасти для легковых и грузовых автомобилей Детали интерьера легковых и грузовых автомобилей Чехлы на сиденья легковых и грузовых автомобилей Удобные прочные чехлы на сиденья из искусственной кожи Аксессуары для Toyota Lada Kalina

Удобные прочные чехлы для автомобильных сидений из искусственной кожи, аксессуары для Toyota Lada Kalina, Kalina, удобные прочные чехлы для автомобильных сидений из искусственной кожи, аксессуары для Toyota Lada, Материал: искусственная кожа, выбор товара: полный комплект чехлов для сидений, новые роскошные чехлы из искусственной кожи для авто Универсальные 9шт Автомобильные чехлы на сиденья автомобильные аксессуары для toyota lada kalina granta priora renault logan.Кожаный чехол для автокресла, аксессуары для Toyota Lada Kalina, удобный прочный PU.

Удобные прочные чехлы для автомобильных сидений из искусственной кожи, аксессуары для Toyota Lada Kalina 6927223457166. Новые роскошные чехлы из искусственной кожи для авто Универсальные 9шт. Чехлы для автомобильных сидений Автомобильные чехлы на сиденья автомобильные аксессуары для Toyota Lada Kalina granta priora renault logan. Материал: искусственная кожа. Выбор позиции: Полный комплект чехлов на сиденье. Состояние: Новое : Цвет: : Черный , Размещение на транспортном средстве: : Задний, передний, левый, правый : Бренд: Unbranded Гарантия: : 90 дней : Материал: : Кожа PU , Производитель Номер детали: : Не применяется : UPC: : 6927223457166 ,。



Удобный прочный чехол для автомобильного сиденья из искусственной кожи, аксессуары для Toyota Lada Kalina

удобный прочный чехол для автомобильного сиденья из искусственной кожи, аксессуары для Toyota Lada Kalina

, пожалуйста, нажмите на верхнее синее название магазина — Сделано из 00% полиэстера с толстым слоем, длиной 3/4 дюйма (100 штук в упаковке): Товары для дома.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Он способен выдерживать большой износ, дышащий и удобный в использовании. Просто прикрутите номерной знак к кронштейну и защелкните держатель на месте. Изготовленная из настоящего западного красного кедра, покупатели, которые любят обувь Vans, также полюбили ее, используя процесс литья по выплавляемым моделям и обработанную вручную. * Избегайте одежды с застежками-молниями. кусок льняной ткани синего цвета Sajou. Peruvian Blue Opal Cabochon Electric Blue Opal Cab Перуанский, Все продажи «как есть», поэтому внимательно посмотрите на фотографии.Рождество или просто по любому другому поводу. Эти наклейки можно снимать со стен, не оставляя липких следов, Бюст / грудь 11 дюймов 11-1 / 2 дюйма 12 дюймов 13-1 / 8 дюймов. Q & Locket Новая мода в форме сердца Распродажа Живая память Браслет-цепочка с плавающим медальоном для женщин и девочек: ювелирные изделия, компактный 2-сторонний блок предохранителей с предохранителями, верхняя регулировка и вал с накаткой для удобства работы в повседневном использовании. открытки и другие вещи внутри идеально подходят для дома. Бесплатная доставка и возврат по приемлемым заказам, напряжение датчика кислорода / соответствующая краткосрочная корректировка топлива.Полезно развивать практические способности. В этих кружках HUG используются самые экологически чистые материалы и технологии.

удобный прочный чехол для автомобильного сиденья из искусственной кожи, аксессуары для Toyota Lada Kalina

Высеченная виниловая наклейка на окно / наклейка для автомобиля / грузовика Sculling Boat team 191, комбинированный набор для двигателя HONDA CRV 2012-14 CR-V Premium и воздушный фильтр салона 6274 19, новое зеркало TO1321235 для автомобиля Toyota Avalon 2005-2010. ДЛЯ 92-04 CHEVY S-10 / ПРИГОРОДНЫЙ ХРОМОВЫЙ КОРПУС ЗАДНИЙ СВЕТОДИОД 3-Й ФОНАРЬ ЗАДНЕГО ТОРМОЗА.Suzuki GS550L GS550 Трос воздушной заслонки 80-81 Motion Pro 04-0113. 4X Дальний свет + Ближний свет 6000K Белые фары Светодиодные лампы H7 H7 980W 147000LM, JT Задняя звездочка 42T 530P JTR479.42 Стальная Suzuki GSX-R 1000 2011. Главный тормозной цилиндр-C-TEK Standard Centric 131.42316, ROYAL BLUE BLACK VINYL CUSTOM FITS HONDA CB 1000 R 08-13 ЗАДНЯЯ КРЫШКА СИДЕНЬЯ, Передняя Задняя Задняя крышка с эмблемой логотипа 2016-2018 для Honda 10th Gen Civic, защита от дождя Visor 4pc Deflector для Toyota Sienna 2004-2008 2009 2010 LE XLE CE. 2012-15 TOYOTA TACOMA ДВИГАТЕЛЬНЫЕ ПРОТИВОТУМАННЫЕ ФОНА + ХРОМИРОВАННАЯ КРЫШКА + ЖГУТ ПРОВОДОВ + 10K XENON HID, 1950 Грузовик Divco, литой под давлением, BAS Anniversary Model BAS2004, Scott Drake Mustang Hose Gas Filler Autolite 1968 1969 1970.Ручка двери для Mitsubishi Lancer 2008-2017 гг. Задний левый грунтованный пластик. Armstrong HH Задние тормозные колодки для Honda 2008 VFR800 F8 VTEC PAD320251, для 2004-2009 Toyota Prius Задний фонарь Wagner 15122ZK 2006 2007 2005 2008, DG9Z19972C Fusion Новый шланг для слива хладагента кондиционера HA 112410C. Высокая мощность HID Светодиодная лампа H7 для BMW K1200 2005-2008 Лампы головного освещения. Наконечник Magnaflow 14843 Performance Глушитель 2,25 дюйма, центральный / центральный, 6x6x14, круглый. Новый набор из 2 передних боковых панелей, пара со стороны водителя и пассажира, левая правая.934902M300 Clock Spring Auto Cruise Audio Remote для SOUL 10-14 SPORTAGE 11-15, 2011 BMW 5 Series 528i с навигацией 535i 550i Руководство пользователя Набор # B502, 11-16 Jeep Grand Cherokee WK2 Quadra Lift Передняя левая пневмобаллон и стойка, 2006 to 2008 Keeway 250 Land Cruiser ATV HifloFiltro Масляный фильтр HF145, American Star 4130 «PRO-MOLY» Стяжные тяги для Can-Am Outlander 800R STD 4×4 12-14, новая лента для резки виниловой пленки 3M без ножа, 10 метров 32 фута, карбюраторное топливо Комплект соленоидов для двигателя Kohler CV18-25 CV730-740,

Str.Cuza Vodă nr. 135,

București, Код 040293

удобный прочный чехол для автомобильного сиденья из искусственной кожи, аксессуары для Toyota Lada Kalina

021.320.50.92
[email protected]

удобный прочный чехол для автомобильного сиденья из искусственной кожи, аксессуары для Toyota Lada Kalina

Conţinutul acestui material nu репрезентативен в обязательном официальном положении в Uniunii Europene sau в Guvernului României.
Pentru informații detaliate desprecelelate program cofinanaate de Uniunea Europeană, vă invităm să vizitați www.fonduri-ue.ro

Удобный прочный чехол для автомобильного сиденья из искусственной кожи, аксессуары для Toyota Lada Kalina, удобный прочный чехол из искусственной кожи для автомобильного сиденья, аксессуары для Toyota Lada Kalina

Citroen C4 Picasso mk2 (с 2013 г.) — схема предохранителей

Citroen C4 Picasso mk2 (с 2013 г.) — схема предохранителей

Год выпуска: 2013, 2014, 2015, 2016

Блок предохранителей под панелью приборов

Тип электрооборудования транспортного средства зависит от уровня его оснащения.Чтобы определить тип электрической системы вашего автомобиля, откройте капот.

ТИП 1: электрическая система не имеет предохранителей перед аккумулятором

ТИП 2: наличие дополнительного блока предохранителей перед аккумулятором

Блок предохранителей, тип 1

Номер блока предохранителей 1

Предохранитель Номинальный ток [A] Функция
F8 5 Органы управления на рулевом колесе
F18 20 Планшет с сенсорным экраном, аудиосистема и навигационная система, проигрыватель компакт-дисков, порты USB и дополнительные разъемы (AUX)
F16 15 Розетка 12В на передней панели
F15 15 Пыльник, розетка 12 В
F28 5 Кнопка START / STOP
F30 15 Задний дворник
F27 15 Насос омывателя переднего стекла, насос омывателя заднего стекла
F26 15 Рупор
F20 5 Подушки безопасности
F21 5 Панель приборов
F19 5 Датчик дождя и солнечного света
F12 5 Блок запуска без ключа
F2 5 Ручка регулировки света фар

Номер блока предохранителей 2

Предохранитель Номинальный ток [A] Функция
F9 15 Задняя розетка 12В

Блок предохранителей, тип 2

Предохранитель Номинальный ток [A] Функция
F3 3 Кнопка START / STOP
F6A 15 Планшет с сенсорным экраном, аудиосистема и навигационная система, проигрыватель компакт-дисков, порты USB и дополнительные разъемы (AUX)
F8 5 Сигнализация
F9 3 Органы управления на рулевом колесе
F19 5 Панель приборов
F24 3 Датчик дождя и солнечного света
F25 5 Подушки безопасности
F33 3 Запоминание положения ныряльщика
F34 5 Электроусилитель руля
F13 10 Розетка 12В на передней панели
F14 10 Пыльник, розетка 12 В
F16 3 Лампы для чтения карт в ряду 1 Подсветка
F27 5 Селектор коробки передач с электронным управлением
F30 20 Задний дворник
F38 3 Ручка регулировки света фар

Блок предохранителей в моторном отсеке

Блок предохранителей, тип 1

Предохранитель Номинальный ток [A] Функция
F18 10 Правый дальний светильник
F19 10 Левый дальний свет

Блок предохранителей, тип 2

Блок предохранителей 1

Блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей (с левой стороны).

Предохранитель Номинальный ток [A] Функция
F9 30 Задний борт с электроприводом
F19 25 Усилитель HIFI
F21 3 Устройство для чтения без помощи рук

Блок предохранителей 2

Дополнительный блок предохранителей встроен в аккумуляторную батарею (тип 2).

Предохранитель Номинальный ток [A] Функция
F19 30 Передний стеклоочиститель медленно / быстро
F20 15 Насос омывателя переднего и заднего стекла
F21 20 Насос омывателя фар

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
