Строение колеса и устройство автомобильной шины для начинающих

Расскажем про строение и устройство колеса автомобиля. Из чего состоит колесо и что такое шина. Чем различается радиальная шина от диагональной. Информация для начинающих автолюбителей и чайников.

Строение колеса

Колеса обеспечивают движение путём преобразования вращения в поступательное движение машины. Они воспринимают и сглаживают удары от неровностей на поверхности дороги. От них зависят управляемость, устойчивость и плавность хода.

По назначению колёса автомобиля делятся на ведущие, управляемые ведомые и комбинированные (одновременно ведущие и управляемые). Колесо состоит из:

обода — на него монтируется покрышка;
бортового кольца — удерживают шину на колесе и выполняет функцию замочного кольца;
колёсного диска — бывают штампованные, кованые, литые и составные (для грузовых машин). На дисках колёс выполнены конические отверстия, которыми колесо устанавливают на шпильки или гайки. Совпадение конусов гаек и отверстий на дисках обеспечивает точную установку колёс;
шины.

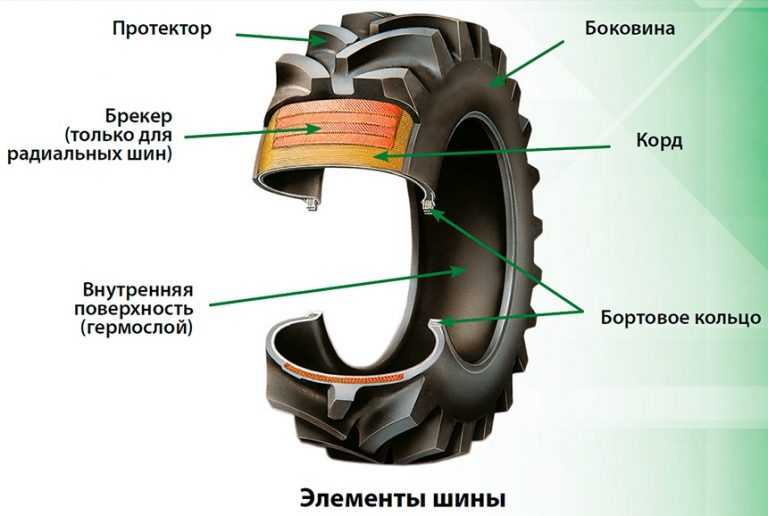

Устройство колеса легкового автомобиля: 1 — диск колеса, 2 — обод, 3 — борт, 4 — камера, 5 — боковина, 6 — корд, 7 — протектор.

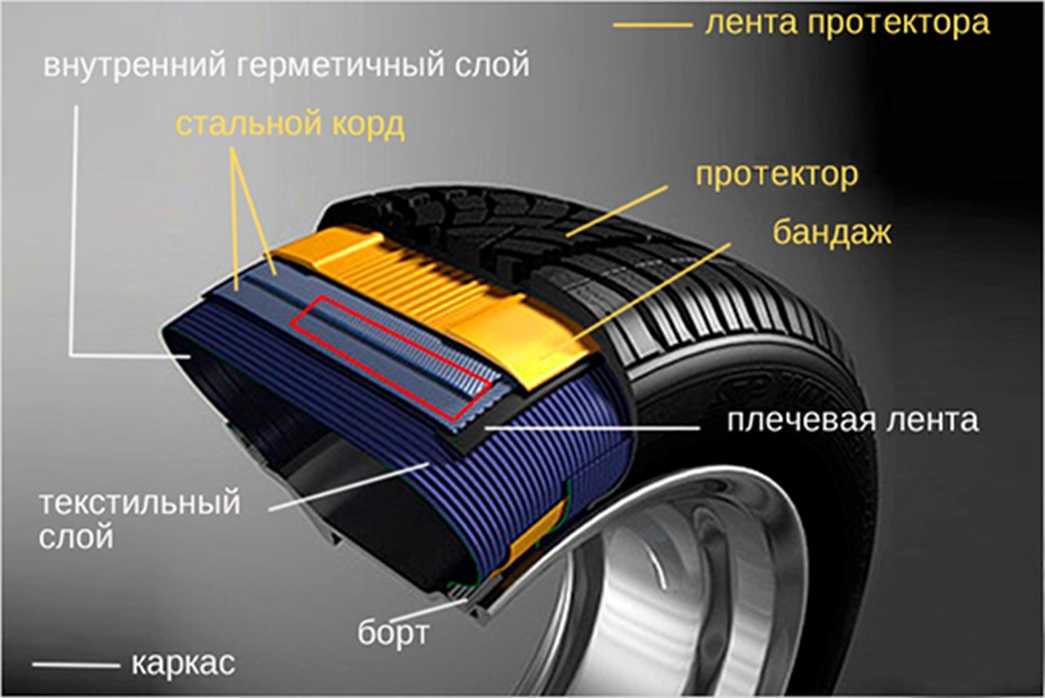

Строение автомобильной шины

Бывает камерной или бескамерной. В камерной находится резиновая камера заполненная воздухом. А шина без камеры называется покрышкой. Покрышка состоит из каркаса (корда) и протектора, а также боковин и бортов.

Каркас является главной частью покрышки, её силовой основой. Выполняется из нескольких слоев специальной ткани – корда. Он воспринимает давление сжатого воздуха изнутри и нагрузки от дороги снаружи. Материалом корда могут служить: хлопок, металлическая проволока, нейлон, стекловолокно и прочие материалы.

Оптимальным решением является брекер с нитями корда, свитыми из тонких стальных проволочек. По сравнению с текстильным, данный корд имеет во много раз меньше растяжение. Но есть минусы: он менее терпим к нагрузкам на низкочастотном покрытии. Если при проколе шины, в брекер попадает вода, особенно с химическими реагентами, то быстро разрушается от коррозии. Альтернатива — применение синтетики, обладающая достоинствами текстильных нитей, но лишена недостатков стальных прутьев.

Протектор (беговая дорожка) — это толстый слой резины с определенным рисунком. Он расположен на наружной поверхности покрышки и непосредственно соприкасается с поверхностью дороги. Рисунок протектора может быть для хороших дорог (применяют мелкий рисунок), универсальным и специальным для бездорожья (крупный рисунок протектора). Зимой используют шипы в протекторе.

В бескамерной шине отсутствует резиновая камера с воздухом. Полость между покрышкой и ободом герметичная, т.к. непосредственно заполняется воздухом. Поэтому диск бескамерной шины отличается от обычного наличием уплотняющих буртиков (бортовое кольцо) на ободе. Если используете покрышки с камерой, то подойдут любые диски, буртики не помешают.

Диагональная и радиальная конструкция

В диагональных шинах нити корда располагаются перекрестно, угол наклона составляет 35 — 38°. Они соединяют боковины покрышки по диагонали. Такие покрышки встречаются только для грузовых автомобилей и спецтехники.

В радиальных шинах нити корда расположены под прямым углом по отношению к бортам. Основными достоинствами являются: хорошее сцепление с дорогой, малое сопротивление качению и большой срок службы. Радиальные шины более современные, чем диагональные. Они используются на современных автомобилях. С ними машина устойчивее на дороге, экономичнее и динамичнее.

Чтобы протектор хорошо держал дорогу, он должен приноравливаться к её неровностям — быть достаточно гибким. Чему корд каркаса почти не препятствует. Но деформация боковины шины не желательна — она ухудшает управление автомобиля.

Из чего делают покрышки для машины

Для решения этой задачи используют дополнительное силовое кольцо из несколько слоёв корда. Его называют брекер, он не допускает сильных деформаций в боковом направлении. Чтобы брекер обладал необходимой жесткостью, нити в нём уложены не радиально, а диагонально.

Маркировка

На боковине шины можно увидеть надпись 185/60 R15. Это означает:

185 – её ширина в миллиметрах,
60 – соотношение высоты шины к её ширине в процентах,
R – радиальная конструкция (с радиальным расположением нитей),
15 – посадочный диаметр в дюймах (один дюйм равен 2,54 сантиметра).

Ошибкой многих автолюбителей является заблуждение, что буква R в маркировке указывает на радиус. Эта буква с числом 15 никак не связана. Она указывает, что данная резина — радиальной конструкции, в отличие от устаревших диагональных. А число 15 — посадочный диаметр по ободу колеса. 15 дюймов = 381 мм.
