Бескаркасные щётки стеклоочистителя — достоинства и недостатки

Насколько хороши модные бескаркасные щётки стеклоочистителя, и стоит ли на них променять классические каркасные?

Дворники – вещь хоть и незаметная, но крайне важная для нашего с вами комфортного и безопасного передвижения на машине. Без них мы бы не можем выехать в дождь или снег.

Каркасные и бескаркасные: кто есть кто?

Оказывается, среди опытных автолюбителей существуют ярые приверженцы и тех и других типов дворников, поэтому для начала давайте разберёмся, чем же стеклоочистители отличаются друг от друга.

Начнём с классики, с каркасных моделей. Собственно одной из ключевых их деталей является каркас конструкции, к которому и крепится при помощи системы коромысел чистящий элемент.

Сами по себе каркасные дворники просты и эффективны, но есть один нюанс, кривизна геометрии лобового стекла. Когда-то стёкла были почти ровные и стеклоочистители без проблем «проглатывали» всю площадь лобовухи, теперь же они имеют довольно крутые изгибы, и конструкторам дворников приходится создавать сложные системы, чтобы обеспечить качественное прилегание чистящего элемента.

Понятное дело, что усложнение конструкции влияет и на её надёжность, причём в не лучшую сторону. Что же делать?

На самом деле выход нашёлся ещё в начале 80-х годов минувшего столетия. Инженеры придумали так называемые бескаркасные щётки стеклоочистителя.

У них напрочь отсутствуют какие либо шарниры и коромысла, да и каркаса, как вы понимаете, тоже нет.

Ключевым элементом таких дворников является стальная или эводиевая пластина, вплавленная в саму резиновую щётку. Именно эта пластина и выступает в роли несущей детали и пружины, плотно прижимающей щётку к стеклу, каким бы изогнутым оно не было.

Какие дворники лучше?

Теперь, друзья, нам необходимо выяснить, какие достоинства и недостатки по сравнению с каркасной имеет бескаркасная щётка стеклоочистителя. Итак, плюсы таких дворников следующие:

  • лучшее прилегание к стеклу по всей его площади;
  • отличная аэродинамика – из-за отсутствия большого числа деталей ничего не шумит и не свистит на скоростях;
  • компактность и эстетичный внешний вид;
  • не подвержены коррозии;
  • не мешают обзорности.

Как мы видим, бескаркасная щётка стеклоочистителя по всем параметрам превосходит своих классических собратьев. Тем не менее есть и минусы, а именно:

  • стоимость бескаркасных моделей выше, чем каркасных;
  • невозможно заменить отдельно только чистящий элемент;
  • иногда приходится подбирать дворники под конкретное авто, хотя это больше зависит от производителя самих дворников – качественные очистители универсальны.

Ещё один немаловажный вопрос, который волнует автолюбителей — какие щётки стеклоочистителя лучше каркасные или бескаркасные зимой?

Проблема дворников в холодное время года — попадание в его механизм воды и грязи. Вода под действием низких температур превращается в лёд, и подвижные части становятся неподвижными.

И здесь однозначными чемпионами выступают бескаркасные модели, так как у них количество шарнирных соединений сведено к минимуму, а значит и промерзать просто напросто нечему, чего не скажешь о каркасных вариантах, у которых полно различных качелей, коромысел и прочей механики.

Лучшие бескаркасные щётки стеклоочистителя

Если после прочтения статьи вы решили выбросить классические дворники и заменить их более современной конструкцией, перед вами встанет вопрос выбора, ведь ассортимент в магазинах довольно обширный.

Итак, бескаркасные щётки стеклоочистителя какие лучше?

Компания Bosch – именитый производитель различного автомобильного и не только оборудования отметился и в этом сегменте рынка. Этот немецкий бренд выпускает щётки Aerotwin, которые неплохо себя зарекомендовали.

Фирма Valeo также достаточно известна на российском рынке. Отличительной чертой можно назвать наличие моделей под разные кошельки. В целом же дворники этого производителя также неплохи.

Компания Federal Mogul выпускает серию бескаркасных дворников Champion. Хоть цены на эти модели и кусаются, автолюбителям они полюбились. Часто стеклоочистители данной фирмы радуют интересными инженерными решениями, например, оригинальными креплениями и прочим.

Друзья, как вы могли уже понять, бескаркасные щётки стеклоочистителя имеют массу преимуществ по сравнению со своими классическими собратьями. Единственный нюанс – это цена.

В любом случае выбор остаётся за водителем и, главное, чтобы дворники работали слажено, качество очищая стекло и, как следствие, обеспечивали хорошую обзорность даже в самую плохую погоду.

Спасибо за внимание и до новых встреч на страницах нашего блога!

А вот почитайте еще про электронную тонировку стекол и механизм стеклоподъемника, это интересно.

как правильно подобрать по марке авто

Важным моментом для любого вида автомобильного транспорта является подбор хорошего дворника.

Обилие брендов ставит в тупик автомобилистов, ведь нужно учесть все нюансы, которые связаны не только с устройством стеклоочистителей, но и с маркой машины.

Причины замены

Основная причина для замены дворников – слабая очищаемость лобового стекла. Это происходит при механическом повреждении очистителя или, когда исчерпан отведенный им ресурс для хорошей работы.

Маркером для скорейшей замены деталей является скрежет по стеклу. Такое происходит при сильном обезжиривании лобового стекла или деформации рабочей части дворника. В первом случае это устраняют повторной мойкой, во втором – замена деталей обязательна.

Появление полосок на стекле говорит о неплотном прилегании резиновой части стеклоочистителя к стеклу. Если такой дворник продолжать эксплуатировать, резина начнет разрушаться и твердые части конструкции начнут царапать стекло.

Какие виды дворников бывают

В стандартном варианте на автомобиле стоят дворники только на лобовом стекле, но некоторые водители устанавливают стеклоочистители на заднее стекло и фары.

Каркасные

Традиционная конструкция, которая состоит из металлического каркаса, резиновой поверхности и крючка крепления.

Преимущества:

  • большой выбор на рынке;
  • в сравнении с другими видами – невысокая стоимость;
  • его можно быстро разобрать и собрать;
  • за счет системы коромысел и шарниров плотно прилегают к выпуклой поверхности;
  • подходят практически ко всем моделям автомобилей.

Уже налажен выпуск каркасных очистителей с пластиковыми втулками и осями. Они более подвижны и не так подвергаются обледенению.

Недостатки:

  • подвержеы к расшатыванию;
  • быстро изнашиваются;
  • в шарнирах замерзает влага при морозной погоде;
  • в шарнирах скапливается снег, что ухудшает работу дворников.

Наиболее популярны модели: CHAMPION SX, BOSCH, AEROTWIN/TWIN.

Бескаркасные

Укомплектованы крышкой-спойлером, резинка крепится не к каркасу, а к длинной пластине специальными креплениями по бокам и центру. Концы дворников закрыты пластиковыми заглушками.

Преимущества:

  • в некоторых моделях резина заменена на высококачественный каучук;
  • используются крепления разных видов;
  • спойлер оптимизирует аэродинамику и лучшее прижимание к стеклу;
  • бесшумны, не перекашиваются;
  • не подвергается обледенению и обмерзанию;
  • в морозную погоду не теряют прижимных свойств.

Недостатки:

  • не подходят для очень выпуклого лобового стекла;
  • отличаются сравнительно высокой ценой;
  • под планку забивается снег.

Наиболее популярны модели: CHAMPION, BOSCH, ALCA, DENSO.

Гибридные

Самый современный тип конструкции. В ней сочетаются все достоинства каркасных и бескаркасных дворников и устранены их недостатки, но в небольшие поперечные щели тоже забивается снег.

Преимущества:

  • небольшая высота каркаса;
  • вставки из прочной натуральной резины, которая выдерживает большие нагрузки;
  • благодаря пластиковому шарнирному каркасу плотно прилегают к стеклянному профилю любой формы;
  • рабочая кромка в течение года сохраняет геометрию;
  • имеют красивый и стильный внешний вид.

Недостатки:

  • относительно высокая стоимость;
  • китайские производители часто подделывают гибридные очистители, поэтому при покупке надо быть внимательными.

Лучшие модели: TRICO ICE, MARUENU, GYRAIESS SNOW.

Зимние щетки

Это обычные каркасные стеклоочистители, помещенные в специальный чехол, который защищает конструкцию от замерзания, рабочая кромка изготовлена из мягкого материала. Если повредить защитный чехол, дворник быстро выйдет из строя.

Щетки с подогревом

Чтобы каркас сохранял гибкость при низкой температуре, в каркасную щетку вмонтирован нагревательный прибор.

Отзывы о таком дворнике противоречивые, так как наблюдаются такие факторы:

  • высокая стоимость;
  • повышенная нагрузка на бортовую сеть;
  • необходимость установки дополнительных проводов и реле.

Их всех представленных вариантов можно выбрать подходящий дворник, но практика показывает, что лучше иметь два комплекта щеток – зимних и летних.

Тип крепления лезвий

При подборе новых дворников надо уточнить тип креплений, и насколько совместимы щетки и проводки автомобиля.

Виды креплений:

  • крючок;
  • боковой зажим;
  • боковое крепление;
  • боковой штырь;
  • кнопка;
  • байонет.

Как подобрать щетки стеклоочистителя по марке автомобиля

При выборе щетки стеклоочистителя следует ориентироваться на качество и надежность в эксплуатации. Из всех моделей следует выбирать те, которые имеют морозостойкую резину и графитовую основу.

Выбирают щетки по таким критериям:

  • производитель;
  • конструкция – выбор по своему вкусу;
  • тип крепления – новые щетки должны иметь такие же крепления, что и старые;
  • размер – рекомендованный для данной марки автомобиля.

Также необходимо учесть наличие дополнительных параметров: спойлера и датчика износа.

Иногда допустимо ставить щетки немного длиннее, чем рекомендуют производители. Это поможет очищать большую зону лобового стекла, главное, чтобы они не задевали друг друга. Перед покупкой делают замеры щеток, определяют, какой они должны быть длины и определяют необходимый размер.

Рассмотрим такой пример:

  • рекомендованная длина щеток со стороны водителя – 600 мм;
  • со стороны пассажира – 410 мм.

Если увеличить длину щетки со стороны водителя до 650 мм, она начнет тереться об кузов, а с пассажирской стороны дворник размером 450 мм свободно перемещается, очищая верхнюю часть стекла и не задевает кузов.

Значит, можно приобрести щетки размером 600/450 мм, это будет хорошее сочетание длины, и они будут на одном уровне лобового стекла.

Подбор щетки по марке автомобиля

В каталогах автомобильных салонов предоставлен полный набор щеток, учитывая марки автомобиля, и, конечно же, лучше делать подбор по авто. При этом ориентируются на такие показатели:

  • марка автомобиля;
  • модель;
  • год выпуска;
  • модификация и тип двигателя.

Далее выбирают полный комплект щеток, либо водительскую, пассажирскую или заднюю.

При покупке проводят тест, проверяя работу стеклоочистителей – дворники должны работать бесшумно, плотно прилегать к стеклу, быть без явных внешних повреждений, это поможет выбрать качественную конструкцию.

Если автомобиль оснащен дворниками заднего стекла, делают замену на идентичные очистители. Если нет возможности найти подходящую замену, тогда конструкцию заказывают на заводе-изготовителе.

В скором будущем автолюбителей ждет новинка. Вместо привычных дворников будет установлен генератор ультразвука. Звуковая волна будет легко справляться со всеми видами мусора, обледенением, насекомыми. Остается только ждать.

Каркасные или бескаркасные дворники — какие лучше выбрать?

Большой популярностью у автолюбителей в последнее время пользуются современные бескаркасные дворники. Они отлично справляются с очисткой лобового стекла, создавая водителю хороший обзор дорожной обстановки. Однако сторонники каркасных щеток считают их конструкцию более надежной и практичной.

Чтобы выяснить какая разница между каркасными и бескаркасными щетками и какой из видов дворников выбрать, необходимо изучить их сильные и слабые стороны. Кроме того, при вынесении объективной оценки важно учесть длину щеток и кривизну лобового стекла.

В любом случае, цена на щетки стеклоочистителей не очень высока, по сравнению с другими автомобильными запчастями. Поэтому если вам не понравятся, например, каркасные дворники, вы всегда сможете выбрать и купить недорогие бескаркасные. В цонце статьи смотрите полезное видео о том, какие дворники выбрать каркасные или бескаркасные.

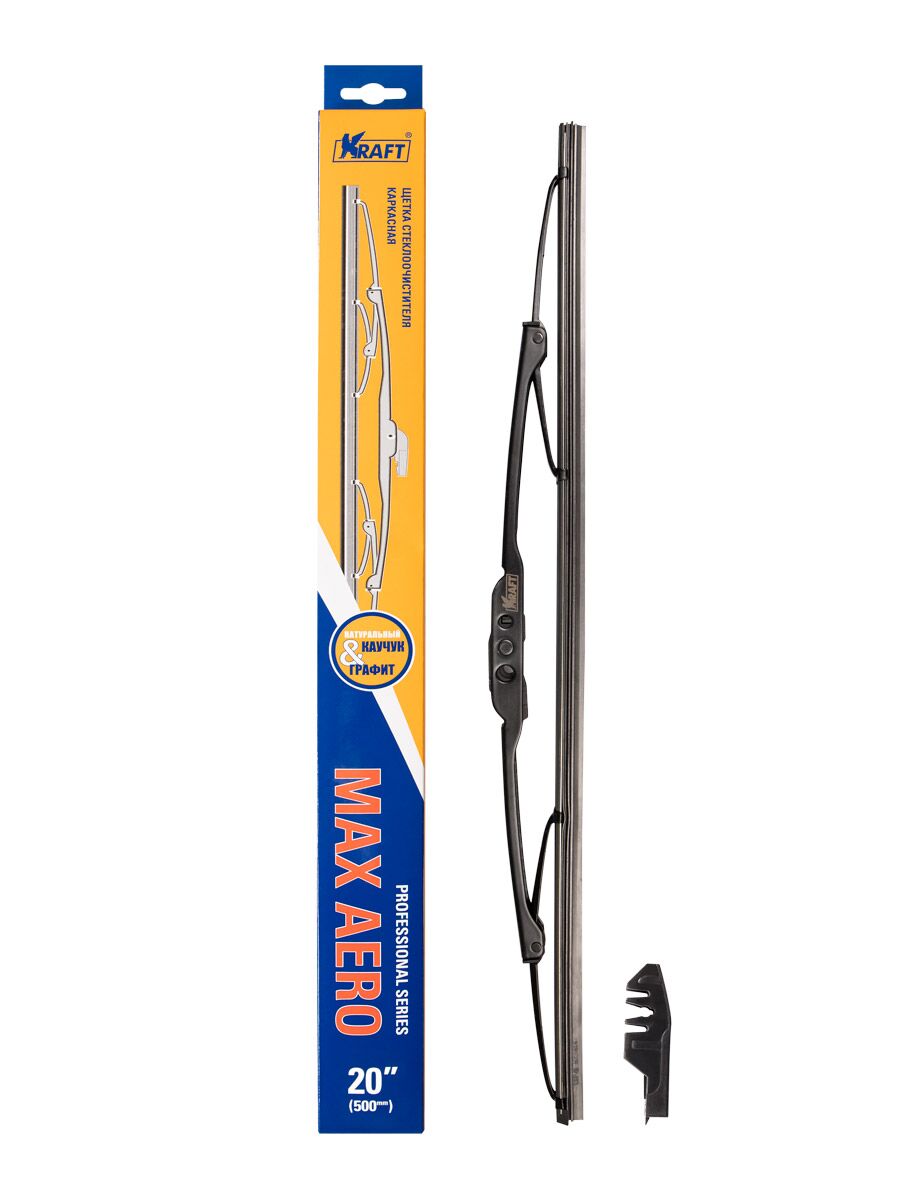

Каркасные щетки стеклоочистителя

Многие опытные автомобилисты привыкли к традиционным каркасным щеткам стеклоочистителей. Как правило, они состоят из:

  • металлического каркаса,
  • чистящей резиновой ленты,
  • присоединительных элементов.

В металлическом скелете щетки имеются подвижные коромысла. Благодаря ним чистящая лента плотно прилегает к стеклу. По мере движения дворника по изгибу лобового стекла коромысла поворачиваются, прижимая щетку. Так достигается максимальная очистка поверхности от влаги, снега и загрязнений.

Со временем чистящий элемент изнашивается. Его можно легко заменить, нужно всего лишь снять дворник с автомобиля. При установке новой «резинки» нужно обратить внимание на подвижность коромысел.

Достоинства каркасных дворников

Конструкция каркасных дворников дает водителю ряд преимуществ.

  1. Стоимость чистящей резиновой ленты, которая меняется на щетке, невелика. Поэтому можно часто производить замену, сохраняя лобовое стекло в чистоте.
  2. Выполнить замену «резинки» по силам даже новичкам и женщинам. Для этого нужно снять щетку стеклоочистителя с автомобиля и удалить изношенный элемент. Новую резиновую или силиконовую деталь предварительно следует подровнять по длине по старому образцу при помощи ножа или ножниц. Останется только аккуратно завести сменный элемент в крепления коромысел и зафиксировать тонкими стальными пластинками.
  3. Стальной каркас отличается долговечностью, нанести ему повреждение практически невозможно. В некоторых моделях коромысла защищены пластиковыми кожухами, которые предотвращают попадание в шарниры влаги и грязи.

Недостатки каркасных дворников

Наличие шарнирных соединений в скелете каркасных щеток становится серьезным недостатком «классики».

  1. Попадание снега или льда в район коромысел приводит к неподвижности соединения. Это наблюдается также при загрязнении коромысел или образованию на них ржавчины. В результате резиновая лента не плотно прилегает к лобовому стеклу, что приводит к некачественной очистке поверхности.
  2. Внешний вид каркасных дворников также превращается в недостаток, особенно когда нарушается защитный лакокрасочный слой и появляются очаги коррозии.

Бескаркасные щетки стеклоочистителя

В восьмидесятые годы прошлого столетия появились необычные дворники с характерным изгибом чистящей ленты. В них отсутствовал металлический каркас, и щетка выглядела как один целый элемент. Однако и в бескаркасной конструкции есть жесткая металлическая основа (эводиевая пластина), которая и обеспечивает изгиб резиновой кромке. При контакте со стеклом под действием пружинного механизма лезвие равномерно прижимается к лобовому стеклу по всей длине.

Преимущества бескаркасных дворников

Новые бескаркасные щетки стеклоочистителя пришлись по душе многим автолюбителям благодаря следующим свойствам:

  1. Привлекательный внешний вид завоевал сердца молодых автовладельцев. Щетка не подвержена коррозии и не теряет со временем яркость краски.
  2. Благодаря равномерному прижиму чистящей кромки дворник успешно очищается стекло любой кривизны.
  3. Конструкция бескаркасных дворников обеспечивает высокие аэродинамические характеристики. Поток воздуха дополнительно прижимает щетку к стеклу, а также образует меньше шума на высокой скорости.
  4. Новые щетки в меньшей степени подвергаются влиянию снега и льда. В конструкции нет шарнирных соединений, которые чувствительны к обледенению и загрязнению.
  5. Низкий профиль бескаркасных дворников обеспечивает максимальную обзорность на дороге.

Недостатки бескаркасных дворников

Сторонники классических каркасных щеток стеклоочистителя нашли целый ряд недостатков в новых бескаркасных моделях.

  1. Одним из главных минусов является высокая цена бескаркасной щетки по сравнению со сменным чистящим элементом каркасной «классики».
  2. Заменить резиновую ленту в бескаркасном дворнике не представляется возможным. А при попытке сэкономить, велика вероятность покупки подделки, которая прослужит недолго.
  3. Иногда бескаркасные дворники нужно подбирать под конкретный автомобиль. Иначе дворник может плохо очищать выпуклое стекло. Это чаще всего наблюдается у дешевых бескаркасных щеток стеклоочистителя.

Каждый автомобилист может решить сам, каркасные или бескаркасные дворники лучше подойдут его автомобилю. Главное, чтобы они успешно очищали лобовое стекло от воды, снега и загрязнений. Тогда хороший обзор дорожной обстановки станет залогом безопасного вождения.

Видео: каркасные или бескаркасные дворники — какая разница?


Стеклоочиститель рамы по лучшей цене — Отличные цены на стеклоочиститель от глобальных продавцов стеклоочистителей

Отличные новости !!! Для стеклоочистителя вы находитесь в нужном месте. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот очиститель верхней рамы в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили стеклоочиститель на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в стеклоочистителях рамки и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести frame wiper по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Стеклоочистители

Примечание: Большая часть этой статьи отражает опыт Дэйва с его Super Beetle 1973 года.Надеюсь, это будет полезно и для других моделей.

~~~

В этой статье обсуждаются следующие темы, связанные с дворниками —

~~~

Коробка свежего воздуха

Коробка свежего воздуха на Super Beetle установлена ​​непосредственно под вентиляционными отверстиями между капотом и лобовым стеклом, поэтому, конечно, она называется коробкой свежего воздуха.Прямо под вентиляционными отверстиями находится дефлектор (защита от дождя), чтобы вода не попадала в двигатель стеклоочистителя и вентилятор приточного воздуха. Вода отклоняется вниз внутрь коробки, а затем стекает из камеры свежего воздуха через отверстие диаметром 3/4 дюйма (или около того) в задней части коробки. Затем вода вытекает через щель в полу багажного отсека прямо к задней части топливного бака. Предполагается, что наверху есть пластиковая решетка, которая собирает все листья и тому подобное. Шприц со шлангом очищает от грязи (стекает через трубку).

Дэйв обнаружил, что его ящик для свежего воздуха полон грязи, веток, листьев и прочего, а сливное отверстие было полностью закупорено. Дэйв решил прочистить коробку свежего воздуха. Во-первых, чтобы защитить новый ковер в багажном отделении, он положил на ковер какой-то тяжелый пластик и приклеил его под ящиком для свежего воздуха. Затем он тщательно вычистил коробку («никто никогда этого не увидит, но * я * знаю, что она там!» Общая тема во всей работе Дэйва по восстановлению. 🙂

Внутри коробки свежего воздуха достаточно места.Сначала валы стеклоочистителей отсоединяются от отверстий в корпусе, затем для снятия двигателя и стеклоочистителя достаточно снять пару болтов и снять проводку. И «установка — обратная снятию!» 🙂 Подробнее о снятии электродвигателя стеклоочистителя мы расскажем позже в этой статье.

В Standard Bug Роба 70-х двигатель и узел стеклоочистителя находятся сзади и полностью отделены от воздушной коробки, что намного проще, чем воздушная коробка в Super Beetle, поскольку у нее нет вентилятора.В машине Роба конфигурация отличается, потому что в ней плоский экран. Чтобы снять электродвигатель стеклоочистителя, сначала необходимо полностью снять воздушный короб, затем снять перчаточный ящик и правое отверстие для приточного воздуха.

~~~

Рычаг стеклоочистителя в сборе

Рычаг стеклоочистителя в сборе

(1973 Супер Жук) ~~~

Рычаг стеклоочистителя Дэйва был полностью поврежден.Резьбовые втулки на двух валах стеклоочистителя вращались свободно, и, казалось, не было никакого способа их затянуть. Все это — вал и втулка — крутилось вперед и назад! Резьбовая втулка была полностью свободной. Он должен быть неподвижным — втулка неподвижна, а вал вращается внутри нее. В ситуации Дэйва вся втулка / вал вращались как единое целое. Дэйв заменил всю сборку новым / бывшим в употреблении устройством от Russ ‘Recycling в Дуарте, Калифорния. Б / у агрегат работал отлично — слава богу! Новый стоит 160 долларов!

Старый рычаг стеклоочистителя в сборе

~~~

Работа стеклоочистителя

Принцип его работы таков — у него есть обычная заземленная щетка (нижняя щетка на рисунке «Speedy» Jim’s Wiper Motor Wiring).У него есть две другие щетки, которые натирают коммутатор в разных местах, чтобы обеспечить высокую / низкую скорость (некоторые автопроизводители просто используют две щетки и резисторы, чтобы сократить полную скорость). На рисунке оба переключателя (кулачок и переключатель стеклоочистителя) показаны в парковочном положении, что буквально замыкает двигатель на линии заземления — следуйте по нему вокруг — от 31 до 31b до 53 на двигателе, через двигатель и обратно до 31. Отлично — останавливает двигатель как моторный тормоз.

Примечание: «Быстрый» Джим — замечательный источник электрической информации VW.

На один щелчок вверх на переключателе стеклоочистителя (оба контакта перемещаются вместе, как показано пунктирной линией), и на провод 53a — 53 подается питание через верхний сегмент переключателя, и «парковка» отключается (нижний сегмент переключателя имеет мертвый разъем). Кулачковый переключатель перемещается и включает 53a, но никуда не движется, потому что нижний сегмент переключателя (31b) опирается на неработающий разъем над «парком». Переместите переключатель в высокое положение, и мощность перейдет на 53b в верхней части рисунка (высокоскоростная щетка) — переключатель парковки и кулачковый переключатель на 53a остаются прежними.

Поверните переключатель в положение парковки, и верхний сегмент переключателя отключается, поскольку он перемещается к мертвому разъему «выключено». Электроэнергия все еще течет через нижний сегмент переключателя через 53a, пока кулачковый переключатель все еще находится в «верхнем» положении, продолжаясь через разъем «парковки» к низкоскоростной щетке 53. Затем, когда кулачок опускает кулачковый переключатель на 31, он останавливает двигатель. Это снова парковочное положение.

  • Устранение неисправностей

    • Посмотрите на это страница на веб-сайте Спиди Джима для раздела дворников.Найдите упрощенную схему дворников с переключателем на приборной панели.

    В моделях

    ’70 и более поздних используется двигатель с тремя щетками. Тире переключатель определяет, какой набор щеток использовать для какой скорости. Вы можно использовать тестер, чтобы убедиться, что напряжение 12 В провода / клеммы для обеих скоростей.

    Частая проблема с двигателями возрастом ~ 37 лет заключается в том, что смазка в коробке передач загустевает и / или вал двигателя втулки пересыхают.Итак, если проводка проверяется, скорее всего, такая механическая проблема.

~~~

Проводка стеклоочистителя

Расположение проводов стеклоочистителя показано на следующей схеме —

.

Схема подключения стеклоочистителя

(1973 Супер Жук) ~~~

Конфигурация проводки в переключателе стеклоочистителей на рулевой колонке показана на следующем рисунке и в таблице ниже —

Конфигурация проводки переключателя стеклоочистителя

(Переверните вверх дном) ~~~

Проводка переключателя стеклоочистителя

(1973 Супер Жук)

Черный

Зеленый

Черный / желтый

Черный / серый

~~~

Что касается снятия электродвигателя стеклоочистителя, кто-то написал: «Часть, которая мне нравится меньше всего, — это отсоединение электрического разъема под рулевой колонкой, а затем, я думаю, вытаскивание проводов через лабиринт под приборной панелью и через отверстие в брандмауэре.Обратное будет еще хуже — вернуть провода через лабиринт к точке подключения.

Роб ответил — У меня провода (четыре, насколько я помню) можно отсоединить от колодки винтового разъема на стороне коробки передач стеклоочистителя. Они все того же цвета, что и у меня (коричневые), из-за чего мне очень сложно отследить правильные провода от дворника до переключателя.

В полу багажного отделения над рулевой колонкой есть очень плотное отверстие для жгута проводов, но провода стеклоочистителя вообще не используют это отверстие, так что я думаю, ваша привязь должна отличаться от моей.

В отличие от современных автомобилей, VW не поставил простую заглушку на заднюю часть рулевой колонки, поэтому вам нужно протянуть те провода, которые вы можете подключить к колонке, когда вы потянете мигающий механизм вверх, и, конечно же, у вас скоро закончится свободное провода для этого. Единственный способ вытащить его — отсоединить все концы от панели предохранителей и потянуть их вниз в машину!

~~~

Стеклоочиститель в сборе и снятие двигателя

Примечание: Полная процедура снятия и установки электродвигателя стеклоочистителя и рамы приведена в руководстве Bentley на стр. 10.2 и в Руководстве Хейнса на 12-15.

Дэйв написал о проблеме, с которой он столкнулся, когда готовил свой Супер Жук 1973 года к покраске — я знаю, что должен снять мотор стеклоочистителя и просто оставить два отверстия в кузове, а затем вставить новые уплотнения, когда я собираю его обратно . НО — я не могу снять гайки с валов дворников, сразу снаружи корпуса, где вал торчит. Вся резьбовая втулка вокруг вала вращается, и удерживать ее с другой стороны невозможно.Я действительно озадачен этим. Я хорошо зачистил резьбу проволочной щеткой и нанес по ней каплю Kroil (проникающее масло — см. Нашу статью о автомобильной химии и смазочных материалах), но все же не могу схватить гайку или что-то с другой стороны , Я не могу понять, как избавиться от этих орехов. Оболочка (резьбовая опорная часть с проходящим через нее валом стеклоочистителя) прочно прикреплена к нижней части рамы стеклоочистителя — приварена к раме. Он не должен поворачиваться при повороте гаек снаружи.

Наконец, зная, что он сможет заменить весь рычаг стеклоочистителя в сборе, Дэйв схватил валы стеклоочистителя (на самом деле втулка с валом проходит сквозь, который должен оставаться неподвижным) с помощью тисков, чтобы он мог удерживать ее. Все еще. Затем он смог снять гайку — резьба на втулках немного забилась, и ему пришлось приложить небольшой дополнительный крутящий момент, чтобы гайки прошли через испорченную резьбу. Никакого пота, так как втулка в новом / бывшем в употреблении рычаге стеклоочистителя держалась плотно и не вращалась вместе с валом.

Кожух двигателя установлен на боковой стороне коробки передач, а рама рычага стеклоочистителя также установлена ​​на коробке передач. Это отличается от жуков изогнутого экрана — рычаги дворников должны быть в другом положении. Электродвигатель стеклоочистителя в ’70 Standard Bug (например, Роба) может быть достаточно легко снят с коробки передач (позаботившись о проводах, ведущих от щеток к соединительному блоку), но вернуть его на место сложно, так как щетки нужно вынимать. поэтому якорь будет проскальзывать между ними (когда двигатель возвращается в редуктор), и для этого НЕТ места, кроме прорезей для доступа к двум гайкам, которые удерживают двигатель на месте, и зазора между двигателем и коробкой передач, прежде чем он скользит Главная.Роб в конце концов сделал это, обернув тонкую петлю из медной проволоки вокруг щеток и потянув их в положение втягивания, одновременно задвигая двигатель на место, а затем отпустив одну сторону медной петли, чтобы провод можно было вывести через щель между щётками. мотор и коробка до этого была полностью задвинута домой. Для этой работы вам понадобится 4 руки 🙂 Есть три щетки — одна обычная, а другие для высокой и низкой скорости.

Что касается снятия проводки — Дэйву было предложено, что самый простой способ вытащить электродвигатель стеклоочистителя — это разрезать провода (для повторной сборки позже).Достаточно просто заблокировать соединение позже, чтобы снова подключить их. Дэйву захотелось снять пластину на задней части редуктора электродвигателя стеклоочистителя, к которой прикреплены все провода, но он боялся, что шершень может открыть гнездо. С одной стороны, это может быть хороший способ отсоединить провода; с другой стороны, не зная, что именно там, Дэйв решил, что лучше делать это на верстаке, а не под неудобным углом, к которому он все еще прикреплен. Роб согласился с тем, что разрезать и повторно сращивать провода может быть проще.

Дэйв действительно перерезал провода, затем рассмотрел несколько методов повторного подключения — стыковые соединители, лопаточные соединители — и «соединительный блок» — устройство, в которое вы вставляете два конца провода (ов), и оно обеспечивает связь между ними.

Роб описал соединительный блок. Я имел в виду пластиковый соединительный блок на 240 В, который мы можем купить здесь, и я предполагаю, что у вас там будет что-то подобное (110 В или 220 В, конечно). Здесь они представляют собой полосу из 10 двусторонних соединителей, каждый с двумя установочными винтами, вставленными в пластик и ввинченными в латунный хомут внутри, поэтому при каждом соединении проводов вы вставляете провода с каждой стороны, завинчиваете винт на каждом проводе, и вы сделали.Вы разламываете блок на количество проводов, которое хотите соединить. Этот вид соединителя означает, что вам не нужно укорачивать провода, скручивая их вместе, и они образуют «непрерывное» соединение проводов — концы просто указывают друг на друга внутри соединителя для прямого соединения. Использование блока разъемов обеспечивает аккуратное соединение нескольких проводов, а пластик блока означает, что вам не нужна дополнительная изоляция. Они достаточно легкие, чтобы их можно было просто повесить на ремнях безопасности — их не нужно фиксировать.Единственной проблемой может быть вода, если она находится внутри воздушной коробки рядом с электродвигателем стеклоочистителя.

Пока они рассчитаны на 10 ампер или около того, напряжение не имеет значения.

Дэйв писал о блоке подключения, который он нашел в Англии, который работал хорошо — он не смог найти устройство в США. Блок, который Дэйв купил в Англии, показан ниже с подключенными проводами.

Блок электрического подключения

~~~

Двигатель / Коробка передач

Моторчики стеклоочистителей VW

довольно прочные.Робу разлучили впервые за 28 лет, и с кистями все было в порядке. Внешний подшипник был почти сухим, но немного смазки было помещено в чашку подшипника (закопано в задней части корпуса двигателя, поэтому ее можно сразу снять, чтобы потом можно было поиграть со щетками) с помощью тонкой отвертки, зафиксированной это (после закручивания тряпки внутри подшипника (на конце той же отвертки), чтобы очистить следы старой смазки. Однако используйте только легкую смазку — не хотите, чтобы она замедляла двигатель в морозную погоду.:-)

Коробку передач следует смазать, пока вы там. Коробка передач представляет собой простой червячный привод, шестерни легко заменяются той же легкой смазкой общего назначения. Роб не разбирал выходной вал коробки передач, потому что он чувствовал себя свободным — он просто капнул каплю моторного масла в том месте, где оно выходит из коробки, чтобы привести в движение рычаг стеклоочистителя — немного капиллярного действия поможет. Он нанес тонкий мазок той же смазки общего назначения на шарниры и оси рычагов стеклоочистителя. Роб сообщил, что после всего этого все работает очень гладко.

«Быстрый» Джим говорит, что худшее, что случается с дворником, — это смазка в коробке передач с возрастом затвердевает.

Роб добавил — И он, как правило, остается прилипшим к внешней стороне — больше не касаясь шестерен. Я счел разумным использовать смазку общего назначения и набить ее разумное количество (после удаления большей части старого жесткого материала), чтобы смазка оставалась на шестернях по крайней мере в течение нескольких лет. Я не знаю, похожа ли смазка GP на ту, которую использовал VW, но я убедился, что это НЕ литиевая смазка (которая используется в колесных подшипниках).Если я правильно помню, то у меня есть банка Castrol LM весом 1 фунт.

Даже если вы решите не разбирать коробку передач и двигатель, вам обязательно нужно упаковать (смазать) подшипники рычага стеклоочистителя — они являются подшипниками скольжения и нуждаются в некоторой смазке. Внешний конец валов рычагов подвергается воздействию погодных условий, поэтому отсутствие смазки означает большую вероятность попадания воды в подшипник.

~~~

Демонтаж и ремонт двигателя

Примечание: Ремонт в магазине может стоить больше, чем двигатель.Как правило, если у двигателя есть внутренняя проблема, дешевле и быстрее просто заменить его на восстановленный или новый. Новые / бывшие в употреблении моторы стеклоочистителей легко доступны (например, от Russ ‘Recycling). Если вы не уверены в том, что нужно разбирать двигатель, но он все еще работает с отремонтированной рамой / валами, было бы разумно просто использовать его как есть и сэкономить деньги для другой неотложной работы.

~~~

Испытания двигателей

На веб-странице «Speedy» Джима есть хорошая схема и описание двигателей стеклоочистителей.

«Быстрый» Джим тоже написал —

Простая проверка — проверить предохранитель №10. Даже если он «выглядит» нормально, вытащите его и отполируйте контакты держателя. Проверить штекер в рулевой колонке выключателя стеклоочистителя. Они могут легко немного разойтись и не соприкасаться. Убедитесь, что он полностью вставлен.

После этого я бы провел несколько электрических тестов с контрольной лампой на 12 В. Получите доступ к проводам вилки / розетки на колонке. Включите зажигание.Установите переключатель стеклоочистителя в положение высокой скорости. Найдите черный / желтый провод и коснитесь тестовой лампой ее штекерного контакта (для этого не разъединяйте вилку). Если лампа горит, питание * должно * поступать на двигатель. Если он * не * горит, возможно, проблема не в двигателе.

Другой простой тест — подключить клемму 31 к отрицательному (либо на щетке, либо к разъему кулачкового переключателя), а вывод 53 (низкая скорость) или 52b (высокая скорость) — к положительному. Если мотор не запускается, как мы уже говорили, проще и быстрее просто заменить его.

При сравнении двух двигателей — если вы можете найти способ нагружать двигатель (захватить рычаг управления и т. Д.), Вы лучше поймете, работает ли один лучше другого.

Проверьте два паза в корпусе двигателя на предмет чрезмерного искрения (изношенных щеток) и проверьте, нет ли сухих подшипников на внешнем конце корпуса двигателя и на конце коробки передач. Стоит снять крышку коробки передач и снова упаковать ее легкой смазкой GP (НЕ литиевой смазкой для ступичных подшипников), даже если вы решите не разбирать моторную секцию (собрать ее снова сложно).Смазка должна быть легкой, особенно если у вас очень холодные зимы. Если вы используете более густую смазку, дворники будут работать медленнее, чем должны (да и дворники VW все равно не быстрые).

~~~

Повторная сборка и установка стеклоочистителя

Одно из первых действий, которое вы сделаете после покраски автомобиля, — это переустановите электродвигатель стеклоочистителя.

Дэйв написал о своем успехе — я прикрутил недавно покрашенный, недавно смазанный, новый / использованный рычаг стеклоочистителя к двигателю стеклоочистителя, затем продвинул оси шарниров вверх через отверстия в кузове и прикрутил все на место.Затем я включил стеклоочиститель и наблюдал, как рычаг в сборе вращается и вращается, а оси шарниров двигаются вперед и назад. Ура!

Немного сложно надеть щетки стеклоочистителя на руки, если вы не делали это какое-то время. Инструкции немного сложноваты для выполнения — серия картинок. Установив рычаги на шарнирные оси, потяните рычаги вверх от лобового стекла (ветрового стекла), затем проденьте U-образный рычаг прямо через центральную прорезь на голове (фактически перемещая голову, а не руку, конечно, так как он прикреплен к валу) достаточно далеко, чтобы вы могли вставить фиксатор в центре головки под буквой «U» на рычаге.Затем, когда вы поворачиваете голову в нормальное положение, она не может оторваться.

Примечание: Узлы лезвий поставляются с тремя переходниками — одним в сборке и двумя другими. Инструкции ОЧЕНЬ загадочны и требуют внимательного изучения для понимания. В конце концов Дэйв обнаружил, что адаптер (узел рычага к лезвию), который был в сборке лезвия, не подходит для новых рычагов; после замены на правильную сборку рычагов и лезвий в сборе очень легко.

~~~

Регулировка щетки стеклоочистителя

Распространенная проблема при повторной установке рычагов стеклоочистителя на вращающиеся оси, которые выступают через корпус, состоит в том, что один может упасть на капот, и рычаги остановятся в неправильном месте.

Исправление состоит в том, чтобы снять рычаги со шлицев и немного повернуть их, прежде чем снова надеть шлицы. Они иногда нужно немного выравнивающий выйти колючки (после снятия стопорного болта).Если вы выключите дворники, а затем поместите их на шлицы валов стеклоочистителей так, чтобы они были в остановленном положении именно там, где вы хотите, они должны работать нормально. На старых моделях Bug рычаги сидят на шлицевых валах, и очень просто открутить удерживающий болт, снять рычаги и повернуть их, прежде чем снова надеть шпонку. На более поздних моделях они не регулируются — только стопорный болт под рычагом, который находится в выемке на гладком валу.

В качестве последнего теста включите дворники, подняв рычаги над ветровым стеклом — они останутся там, довольно счастливо вращаясь в воздухе (если это обычные рычаги стеклоочистителя VW…). Это позволяет запарковать электродвигатель стеклоочистителя, затем положить лезвия на экран и при необходимости отрегулировать рычаги на шлицах. Плечо, наиболее плоское к нижней части экрана, должно быть почти на резине ветрового стекла. Затем включите дворники и выключите зажигание в «высокой точке» (насколько это возможно) и убедитесь, что другой дворник не совсем касается правой стороны экрана своим кончиком. Эта рука также должна сидеть низко на экране, когда вы снова поворачиваете дворники в положение парковки.Но он может быть немного выше другого лезвия. Это дает максимальный размах без ударов лезвия о резину лобового стекла.

~~~

Замена щетки стеклоочистителя

Легче всего заменить рычаги / щетки стеклоочистителя, если заменить весь рычаг / щетку в сборе. Снять лезвия с рычага довольно сложно. Вся сборка не очень дорогая.

Замена рычагов / щеток стеклоочистителя показана на следующих рисунках.

Удаление —

Замена —

~~~

Взаимозаменяемость стеклоочистителя в сборе
(Опыт Роба)

Роб написал в группе новостей RAMVA — Сегодня утром по дороге на работу дворники на моем баге 68-го вышли из строя.Подозреваю, что проблема с мотором (неохотно двигается, потом пара салфеток — иногда — и предохранитель выскакивает). Сменные предохранители срабатывают с такой же скоростью.

В любом случае, в качестве быстрого решения, подойдет ли весь дворник в сборе (двигатель, коробка передач, рычаги и т. Д.) Из? 70 в? 68? У меня медленно восстанавливается жук? 70, с хорошим дворником в сборе.

? 68 имеет овальную банку старого образца над двигателем, похожую на дворники 6v; но есть, конечно, 12в. ? 70 имеет цилиндрический двигатель более позднего типа, установленный сбоку.

Если узел №70 подойдет к автомобилю №68, то я смогу заменить его сегодня вечером, когда вернусь домой, и буду беспокоиться о ремонте / замене узла №68 на досуге.

Ответ № 1 — От «Спиди» Джима —

Примерно тогда же изменился диаметр вала стеклоочистителя. Сравните это еще до того, как откроете капот. Также проверьте расстояние между двумя валами.

Ответ № 2 —

Я «обновил» дворники на своем 69-м до супер «73-го».Вся сборка другая, а мотор крепится иначе. Кажется, дворники на моделях 68 и 69 были уникальными для тех лет (как и многое другое).

В итоге я использовал старый двигатель и другие детали и просверливал концы, чтобы установить валы стеклоочистителя 1973 года. Валы имеют больший диаметр, и вам понадобятся подходящие втулки более поздних лет, чтобы они плотно прилегали к корпусу.

— это 1970 год, когда они внесли изменения в более крупные валы, но я считаю, что весь шебанг должен точно подойти.

Ответ № 3 —

Мне кажется, что в рычаге отсутствует смазка. Я бы проверил это перед заменой двигателя.

Ответ № 4 —

Иногда сами валы корродируют изнутри и деформируют мотор, выламывая предохранитель. Несколько капель масла в них могут решить проблему (временно).

Роб сообщил: я решил взглянуть на стеклоочиститель 68 года в сборе, прежде чем пытаться заменить его на узел 70, так как Я ЗНАЮ, что он подходит без модификаций.С валами / подшипниками проблем нет, все свободны и исправны (все равно смазал).

Двигатель отлично вращается на обеих скоростях при прямом подключении, так что проблем нет. Но при повторной сборке все еще перегорают предохранители — похоже, проблема либо в коротком замыкании в механизме парковки в коробке передач, либо в самом переключателе дворников. Так что замена узла стеклоочистителя 70 МОЖЕТ вылечить его, а может и нет. Я склоняюсь в пользу неисправности механизма парковки, а не переключателя дворников.

Еще пара тестов, которые нужно провести сегодня вечером, чтобы изолировать его (сначала подключите провод к контактам на головке двигателя, при этом все разъемы отключены, чтобы выключатель стеклоочистителя вышел из цепи, а затем, если необходимо, подключите провод к красному / черному проводам у самой моторной головки, минуя парковочный механизм, и, возможно, мне снова понадобятся дворники, если я найду проблему.

Я немного подозрительно отношусь к тому, чтобы полностью снять крышку коробки передач — красные / черные провода к головке двигателя, кажется, нужно распаять, чтобы механизм парковки можно было снять вместе с крышкой коробки передач.Похоже, медведя бы пересобрать. Так что физически осмотреть сам парковочный механизм мне пока не удалось. У кого-нибудь есть предложения?

Мне, возможно, придется сегодня вечером попробовать переоборудование на стеклоочиститель 70, если неисправность, по-видимому, связана с компонентом переключателя парковки двигателя / коробки передач 68.

Сегодня снова шел дождь по дороге на работу — когда-либо пытался протянуть руку к боковому окну с щеткой стеклоочистителя, чтобы протереть экран перед вашим лицом — не весело и не слишком безопасно!

Спасибо всем хорошим комментариям к моему предыдущему посту — по крайней мере, я знаю, что сборка? 70 подойдет с минимальными изменениями, если мне придется пойти по этому пути.

* * * * *

Стеклоочистители — Продукция

Маятниковые и пантографические дворники для окон

Компания Cornell-Carr производит стеклоочистители маятникового типа и стеклоочистители, которые сочетают в себе простоту, эффективность и долговечность.Этот стеклоочиститель с приводом от электродвигателя может быть легко установлен внутри или снаружи. Он построен, чтобы противостоять суровым погодным условиям, свойственным навигации. Также доступны подогреваемые рычаги на внутренних дворниках или обогреваемые шарниры на установленных снаружи. Дворники могут быть оснащены функцией мытья окон / защиты от обледенения, а также функцией подавления радиочастот.

Стеклоочистители с маятниковым рычагом

имеют коническую зону очистки, а дворники с пантографическим рычагом имеют параллельный охват, что обеспечивает более широкую зону обзора.См. Иллюстрации ниже для пояснения.

Все детали изготовлены из коррозионностойкого материала. Этот блок питается от двигателя 100/120 В переменного / постоянного тока, мощностью 1/8 л.с. с регулируемым реостатом и выключателем. Могут быть поставлены различные конструкции рычагов стеклоочистителя, включая одинарные, двойные рычаги и параллельное движение щеток.

Угол протирки установлен на 100º, корпус водонепроницаем, а все части устойчивы к солевому туману и другим агрессивным условиям окружающей среды.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
