Какой динамометрический ключ выбрать: Выбираем динамометрический ключ. Как и какой динамометрический ключ выбрать?

Как выбрать динамометрический ключ: виды и особенности

Динамометрический ключ — это разновидность гаечного ключа, однако в данном инструменте присутствует встроенный динамометр. Такой ключ будет незаменим при необходимости определения качества затяжки резьбовое соединение. Сборка строительных конструкций, промышленного или строительного оборудования, в сфере автосервиса предполагает определенное значение крутящего момента для определенного соединения. Использование динамометрического ключа поможет избежать ряда проблем и поломок, например, срыв резьбы, предотвратить неплотное соединение узлов и элементов, механическую поломку болтов или же пережимание и поломку граверов.

Известно, что любое изделие, в зависимости от материала, из которого оно изготовлено, имеет определенный предел прочности, а следовательно и ограничения в максимальном усилии его затяжки. Этот порог, как правило, указывают в паспортных данных оборудования, а также производители прописывают значение рекомендуемого усилия затяжки.

Использование динамометрического ключа позволяет установить на инструменте необходимую величину срабатывания и работать без риска повреждения или поломки оборудования.

Вообще динамометрические ключи применяются для выполнения таких работ, как обтяжка резьбовых соединений в электроустановках, обтяжка болтовых соединений в электроустановках, в работах с ходовой автомобиля или же с двигателем авто, при обтяжке резьбовых соединений водяных и газовых шлангов и конечно же на шиномонтаже для снятия или установки автомобильных дисков.

Устроен динамометрический ключ может быть по-разному, как правило, это незначительные отличия, которые зависят от особенностей применения или сферы использования инструмента, а также разные производители могут дополнять ключ особым функционалом.

Стандартная комплектация динамометрического ключа это корпус с пружиной, регулировочная рукоятка, съемная насадка (в основном используется трещоточная), штифт-фиксатор для насадки, а также обязательно присутствует фиксатор установленного усилия срабатывания и измерительная шкала.

Естественно продается динамометрический ключ в сборе, то есть все элементы соединены и инструмент готов к незамедлительному использованию.

Существует несколько классификаций динамометрических ключей, основные — по способу индикации и по внешней форме.

Динамометрические ключи в форме отвертки очень компактные и предназначены для работы с хрупкими механизмами и во время ремонта/сборки электротехники и приборов.

Наиболее распространенный вид — это ручные динамометрические ключи, которые пользуются популярностью как среди домашних мастеров в гараже или частном хозяйстве, так и среди профессионалов на производстве или в автомобильных мастерских.

Существуют также промышленные динамометрические ключи. Они в свою очередь используются для работы с производственными станками или на автоматизированных конвейерных лентах.

В зависимости от способа индикации и настройки выделить пять основных видов динамометрических ключей.

Первый — нерегулируемые динамометрические ключи с предустановленным моментом затяжки. Это узкоспециализированный инструмент. Во время изготовления ключа он настраивается на работу с определенным усилием, в дальнейшем мастер не может изменять параметры работы инструмента и регулировать значение крутящего момента.

Вторая группа — это ключи динамометрические с возможностью предварительно выставить момент затяжки. Такие ключи довольно популярны и востребованы у покупателей. Это обусловлено простой использования и надежностью инструмента. Благодаря регулировке усилия сжатия пружины такой динамометрический ключ может настраиваться на срабатывание при определенном (установленном) усилии затяжки. Действие сопровождается специфическим щелчком и небольшим свободным перемещением рукояти ключа. Такие ключи в основном комплектуются насадкой в форме трещотки, иногда может присутствовать дополнительный комплект рожковых насадок.

Третья группа динамометрических ключей — это ключи со стрелочной индикацией усилия. Такой способ индикации позволяет применять ключ динамометрический для затяжки разнообразных соединений с неодинаковым допустимым крутящим моментом без его перенастройки. Однако, следует учитывать, что использование ключа динамометрического со стрелочной индикацией в труднодоступных местах или местах в ограниченным пространством будет не совсем удобным, так как значения индикации могут быть не видны оператору.

Четвертый вид динамометрических ключей — это

инструменты с цифровой индикацией создаваемого усилия. Такой ключ позволит максимально точно контролировать усилие затяжки элементов (в зависимости от модификации ключа значения могут указывать вплоть до десятых, а то и сотых Нм). Динамометрические ключи с цифровой индикацией будут незаменимы на СТО и во время монтажных работ электроники.

Наконец пятый вид ключей с динамометром — комбинированные с выставляемым моментом затяжки. Такие динамометрические ключи могут иметь как стрелочную, так и цифровую индикацию прикладываемого усилия. Главное преимущество и достоинство таких ключей — эффективное предохранение от случайного приложения излишнего крутящего момента, а также возможность постоянного контроля величины прикладываемого усилия на индикаторе (стрелочном или цифровом).

Ключи динамометрические могут комплектоваться различными типами насадок. Самая распространенная и популярная насадка – трещотка, ведь ее механизм позволит ускорить процесс обтяжки, так как эффективно стыкуется с мультипликаторами и различными наборами торцевых головок. А благодаря возможности реверса трещотки динамометрический ключ можно использовать как для затяжки, так и для раскручивания соединений. Насадки для динамометрического ключа могут быть рожковыми, накидными, разрезными, гаечного типа и прочие.

Одновременно с динамометрическим ключом можно использовать специальное устройство для повышения передаваемого усилия затяжки. Это устройство называется мультипликатор и представляет собой своеобразный редуктор, который дает возможность прилагать большее раскручивающее или затягивающее усилие.

Если необходим динамометрический ключ для проведения работ с электроникой, тогда выбирайте инструмент с рабочим диапазоном

от 0,1 до 10 Нм. Для выполнения работ в сфере шиномонтажа и обслуживанию автомобиля, для работы с сантехникой или силовой электроникой оптимально подойдет ключ динамометрический с рабочим диапазоном от 20 до 120 Нм.

Ручной динамометрический ключ обязательно станет незаменимым и весьма полезным инструментом в арсенале сантехника, автослесаря или же профессионального электрика, при этом заменив стандартный ключ с трещоткой.

Для того чтобы инструмент служил долго и эффективно работал не следует превышать максимальный момент, на который рассчитан динамометрический ключ, ключи без индикации следует хранить с установленным нулевым значением момента. Дабы показания были всегда точными, берегите корпус динамометрического ключа от повреждений и деформаций.

как выбрать, правила использования и работа

Динамометрический ключ используется для точного закрепления винтов, болтов и гаек в резьбу.

В руководстве по эксплуатации некоторых автомобилей и различных технических средств есть данные о силе затягивания резьбовых соединений.

Суть работы динамометрического ключа состоят в том, что он издаёт щёлкающий звук, который показывает размер усилия приложенного к ручке.

Динамометрический ключ состоит из следующих основных частей:

• Корпус: со встроенным пружинным механизмом;

• Рукоятка: в неё встроен динамометрический механизм, который с помощью пружины затягивает соединение с нужным усилием;

• Измерительная шкала: помогает определить усилие затяжки.

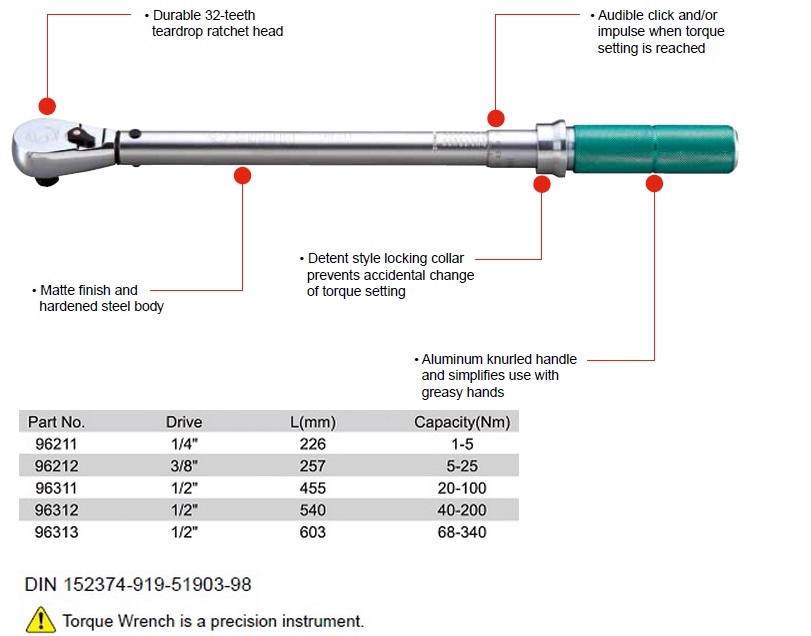

*все составные части динамометрического ключа указаны на картинке:

Динамометрические ключи могут использоваться для затяжки резьбовых соединений, которые требуют высокую точность и для быстрой затяжки.

Погрешность таких ключей составляет не более 4%.

Данный ключ не позволяет визуально контролировать показания силы, но благодаря чувствительной ручке щелчок будет не только слышан, но и почувствуется рукой.

Параметры подбора динамометрического ключа:

*1 кг/м это примерно 10 Нм

Усилие (Нм)	Квадрат (Дюйм)
От 5 до 25	1/4 »
От 19 до 110	3/8″
От 42 до 210	1/2″
От 70 до 350	1/2″
От 80 до 400	3/4″
От 100 до 700	3/4″
От 140 до 2000	1″



Правила использования динамометрического ключа:

1. Нельзя чтобы ключ падал или подвергался другим сильным механическим воздействиям;

2. Для увеличения срока службы пружины необходимо после использования ключа выставлять значение усилия на 0;

3. Прикладывать усилие, не превышающее значения, указанные на инструменте;

4. Для продления срока службы инструмента использовать его только для финальной затяжки.


Работа с динамометрическим ключом:

1. Ослабить стопорную гайку, которая находится внизу рукоятки;

2. Установить необходимое значение силы с помощью вращения рукоятки на основной (от 5 от 2000 Нм) и вспомогательной (каждое деление такой шкалы увеличивает силу на 1 Нм) шкалах;

3. Зажать стопорную гайку;

4. Закручивать до щелчка.


Динамометрический ключ решает проблемы пережатия граверов, слабой затяжки резьбовых соединений, обрыва шляпок болтов и срыва резьбы.

Поскольку нет универсальных динамометрических ключей, нужно выбирать ключ под конкретный размер резьбового соединения, с которым предстоит работать.

Руководство по выбору динамометрического ключа

Надлежащая затяжка соединений на производственной линии является основным шагом для обеспечения качества процесса сборки.

Выбор и использование гаечных ключей, электронных или механических, не всегда понятен тем, кто управляет стратегиями затяжки, которые должны быть приняты на линии.

Существуют различные типы ключей: ключи со щелчком, скользящие ключи, аналоговые и электронные динамометрические ключи с измерением крутящего момента или крутящего момента/угла.



---

ЗАЖИМНЫЕ КЛЮЧИ

Защелкивающиеся ключи прикладывают крутящий момент и щелкают при достижении определенного порога, обычно регулируемого.

Щелчок может быть от нескольких градусов (с высоким риском чрезмерной затяжки) до нескольких десятков градусов.

Pro:

• Легкий вес
• Дешево

Минусы:

• После точки щелчка снова применяется крутящий момент, что обычно приводит к чрезмерной затяжке, в зависимости от оператора. Поэтому кто-то устанавливает более низкий целевой крутящий момент, но окончательный крутящий момент становится прямым результатом действия оператора, а не калибровки ключа.
• На применяемый крутящий момент влияет обращение с ключом. Неправильное обращение изменяет применяемый крутящий момент.
• Затяжка выполняется без контроля вращения (оператор может дважды затянуть один и тот же винт, или болт может застрять в резьбе, создав ложное впечатление затянутого)
• Крутящий момент не измеряется и не отслеживается

---



НАКЛАДНЫЕ КЛЮЧИ

Накидные ключи применяют крутящий момент и скольжение при определенном пороговом значении, обычно регулируемом. После проскальзывания крутящий момент полностью сбрасывается и, продолжая вращение, снова прикладывается крутящий момент.

Pro:

• Легкий вес
• Дешево
• Устранен риск превышения крутящего момента

Минусы:

• Используется только при низком крутящем моменте. Есть модели с крутящим моментом до 100 Нм или чуть выше, значения крутящего момента, которые уже могут создавать проблемы для оператора, когда крутящий момент резко снижается
• Каждая точка проскальзывания имеет значение крутящего момента, отличное от других, поскольку ключ работает с разными механическими зубьями
• На применяемый крутящий момент влияет обращение с ключом. Неправильное обращение изменяет применяемый крутящий момент
• Затяжка выполняется без контроля вращения (оператор может дважды затянуть один и тот же винт, или болт может застрять в резьбе, создав ложное впечатление затянутого)
• Крутящий момент не измеряется и не отслеживается

---



АНАЛОГОВЫЕ КЛЮЧИ

Аналоговые ключи обеспечивают считывание крутящего момента в режиме реального времени.

Pro:

• Легкий вес
• Дешево
• Предусмотрен расчетный крутящий момент

Минусы:

• Конечный крутящий момент зависит от того, где останавливается оператор. Таким образом, повторяемость затяжки не гарантируется, даже если ключ идеально откалиброван.
• На применяемый крутящий момент влияет обращение. Неправильное обращение изменяет применяемый крутящий момент.
• Ключ не может быть запрограммирован для выполнения затяжки и не может указать оператору правильную операцию затяжки
• Затяжка выполняется без контроля вращения (оператор может дважды затянуть один и тот же винт, или болт может застрять в резьбе, создав ложное впечатление затянутого)
• Крутящий момент не измеряется и не отслеживается

---



ЦИФРОВЫЕ ДИНАМОМЕТРИЧЕСКИЕ КЛЮЧИ

Современные электронные динамометрические ключи обеспечивают считывание крутящего момента и, если они оснащены гироскопом, угла поворота.

Pro:

• Контроль крутящего момента и угла для «сертифицированной» безошибочной затяжки
• Крутящий момент и параметры отображаются на гаечном ключе
• Результат затяжки отображается оператору в режиме реального времени
• Программирование стратегии затяжки
• Производственная затяжка и контроль качества (контроль остаточного крутящего момента)
• Возможность управления удлинителями для затяжки в неудобных положениях
• Измерение крутящего момента не зависит от обращения с ним (если ключ оснащен датчиком с двойной перемычкой)
• Прослеживаемость данных
• Ключ можно использовать в качестве резервного инструмента для затяжки на сборочной линии

Минусы:

• Более высокая стоимость по сравнению с обычным динамометрическим ключом
• Вес, вероятно, выше, чем у обычного динамометрического ключа

---



КАК ВЫБРАТЬ ЦИФРОВОЙ ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ ДЛЯ ПРОИЗВОДСТВА ИЛИ ДЛЯ КОНТРОЛЯ КАЧЕСТВА

Ключ для контроля качества должен быть оснащен:

• Датчик крутящего момента и гироскоп
• Большой дисплей, отображающий параметры затяжки
• Следы на дисплее

Для выполнения операций затяжки при производстве можно использовать тот же ключ, который используется для контроля качества (если он оснащен стратегиями затяжки при производстве), или более тонкий цифровой динамометрический ключ, состоящий только из трубки и светодиода для помощи оператору при затяжке, с дистанционным управлением. панель:

Производственный цифровой динамометрический ключ должен быть оснащен:

• Датчик крутящего момента и гироскоп
• Светодиод/зуммер/вибратор для обратной связи с оператором в режиме реального времени
• Связь испытания с серийным номером изделия в производстве
• Связь с программным обеспечением и базой данных для отслеживания данных

---

Скачать премиум темы WordPress бесплатно

Премиум темы WordPress скачать

Скачать Nulled темы WordPress

Скачать Nulled темы WordPress

скачать бесплатно платный курс udemy

скачать прошивку samsung

скачать темы WordPress бесплатно

скачать платный курс udemy бесплатно

Марко Гриппа

Оставить ответ

Руководство по покупке динамометрического ключа: 7 факторов, которые следует учитывать

Когда дело доходит до затяжки болтов или винтов, многие профессионалы выбирают динамометрический ключ. Это связано с тем, что динамометрический ключ позволяет затягивать болты в соответствии со спецификациями производителя, гарантируя, что они не будут перетянуты или недотянуты. К сожалению, с таким количеством динамометрических ключей на рынке может быть трудно определить, какой из них лучше всего подходит для ваших нужд.

В этой статье мы расскажем о семи факторах, которые следует учитывать перед покупкой. Таким образом, вы можете быть уверены, что купите динамометрический ключ, который лучше всего подходит для ваших нужд.



Что такое динамометрический ключ?

Для тех, кто не знает, динамометрический ключ — это инструмент, используемый для приложения определенного крутящего момента к крепежному элементу, такому как гайка или болт. Величина крутящего момента обычно выражается в футо-фунтах (ft-lbs) или в ньютон-метрах (Нм).

Динамометрические ключи бывают двух типов: регулируемые и с предварительной настройкой. Ключи с регулируемым крутящим моментом позволяют установить желаемую величину крутящего момента, а ключи с предустановленным крутящим моментом имеют фиксированную настройку крутящего момента.



Зачем использовать динамометрический ключ?

Динамометрические ключи используются, когда важно достичь определенного уровня крутящего момента, например, при сборке механизма. Чрезмерное или недостаточное затягивание болта может привести к таким проблемам, как сорванная резьба или слишком слабое или слишком тугое соединение.

При использовании динамометрического ключа важно следовать инструкциям производителя. Кроме того, для обеспечения точности динамометрические ключи следует регулярно калибровать.



7 факторов, которые следует учитывать перед покупкой динамометрического ключа



Торговая марка

Как и любой другой потребитель, вы, вероятно, выработали определенный уровень доверия (или недоверия) к определенным маркам. Однако, когда дело доходит до динамометрических ключей, на рынке представлено много известных брендов. Поэтому проведите небольшое исследование и прочитайте обзоры, чтобы понять, каким брендам больше всего доверяют профессионалы.

Некоторые известные бренды включают:

• Tekton
• Ремесленник
• ACДелко
• Питтсбург Про
• Милуоки
• ДАТАМИТ



Типы

При покупке динамометрического ключа вы увидите три типа, доступных на рынке: бобышка, цифровой ключ и динамометрический ключ со сменной головкой.

• Бобовый тип — самый старый тип динамометрического ключа. Он прост в использовании, но не так точен, как цифровые или сменные динамометрические ключи
.
• Цифровой крутящий момент Гаечный ключ использует датчики для измерения величины прилагаемого крутящего момента. Они более точны, чем рожковые ключи, но и дороже. Цифровые динамометрические ключи издают громкий звуковой сигнал при приложении правильного крутящего момента. Некоторые варианты также позволяют сохранять данные, чтобы вы могли просмотреть их позже.
• Динамометрический ключ со сменной головкой — самый дорогой, но и самый точный. Этот динамометрический ключ использует электричество для нагрева элемента, придающего крутящий момент.



Размер

Размер динамометрического ключа важен, поскольку ключ должен удобно держаться в руке. Его будет непросто использовать, если динамометрический ключ слишком большой или слишком маленький.

Некоторые динамометрические ключи бывают разных размеров, что является хорошим вариантом, если вы планируете использовать ключ для различных целей. В настоящее время существует четыре распространенных размера квадратной головки, каждый из которых соответствует различным функциям и диапазонам крутящего момента.

• 1/4-дюймовый привод: подходит для небольших болтов и гаек, таких как велосипеды, садовая техника и мотоциклы. Этот размер обычно обеспечивает крутящий момент от 4 до 21 ft-lb.
• 3/8-дюймовый привод: стандартный размер крутящего момента для автомобилей, таких как легкие грузовики, легковые автомобили и легковые автомобили. Этот размер обычно обеспечивает крутящий момент от 15 до 75 футо-фунтов. Среди всех размеров крутящего момента 3/8-дюймовый привод имеет тенденцию быть наиболее универсальным, поскольку он охватывает широкий спектр функций.
• 1/2-дюймовый привод: подходит для больших болтов и гаек, таких как подвески и опоры двигателя.
• 3/4-дюймовый привод: только для специальных применений, таких как тракторные прицепы и грузовые самолеты.



Цена

Цена динамометрического ключа, безусловно, является важным фактором, который следует учитывать. Имейте в виду, что вы получаете то, что вы платите. Дешевые динамометрические ключи, вероятно, будут менее точными и менее долговечными, чем более дорогие ключи.

Если вы планируете регулярно пользоваться динамометрическим ключом, стоит инвестировать в высококачественный ключ. Тем не менее, в любом случае всегда полезно использовать дорогие, но высококачественные динамометрические ключи, поскольку они обеспечивают наиболее точные измерения.



Функциональность

При покупке динамометрического ключа необходимо учитывать, для чего вы будете его использовать. Динамометрические ключи доступны в широком диапазоне значений крутящего момента.

Некоторые динамометрические ключи предназначены для конкретных задач, таких как затяжка гаек или болтов двигателя. Другие предлагают большую универсальность и могут использоваться для различных приложений.

Если вы точно знаете, для чего будете использовать динамометрический ключ, вам будет легче найти правильный ключ. Однако, если вы не уверены, лучше всего выбрать более универсальный ключ.



Точность и калибровка

Когда речь идет о динамометрических ключах, точность имеет решающее значение. В конце концов, вы используете этот инструмент для приложения определенного крутящего момента к болту или гайке. Если ключ не точен, это может привести к серьезным проблемам.

Существует два основных способа обеспечения точности: калибровка и сертификация. Сертификация означает, что динамометрический ключ прошел испытания и соответствует определенным стандартам. Калибровка, с другой стороны, регулирует ключ для достижения точности.

Большинство динамометрических ключей необходимо регулярно калибровать, обычно раз в год. Однако некоторые ключи имеют встроенный калибровочный механизм. Эти ключи дороже, но также более точны и просты в использовании.



Материалы

Наконец, вы должны рассмотреть материалы, используемые для изготовления динамометрического ключа. Наиболее распространенным материалом является сталь, которая отличается прочностью и долговечностью. Однако сталь со временем может ржаветь, поэтому это не лучший вариант, если вы планируете использовать гаечный ключ во влажной или агрессивной среде.

Для влажной или коррозионной среды вам нужен динамометрический ключ из нержавеющей стали. Этот материал дороже, но и более устойчив к ржавчине и коррозии.

При выборе конструкции динамометрического ключа также необходимо учитывать рукоятку. Наиболее распространенные материалы для ручек – пластик и резина. Резиновые ручки более удобны в использовании, но могут быть скользкими во влажном состоянии. С другой стороны, пластиковые ручки обеспечивают лучший захват, но они не такие удобные.



Зачем использовать DATAMYTE

Помимо решений для управления данными и качеством, DATAMYTE также предлагает аппаратные продукты, помогающие в сборе данных. Сюда входит динамометрический ключ DataMyte LightStar, важный инструмент для любого отдела контроля качества.

Динамометрический ключ LightStar очень точен и прост в использовании. А благодаря функции тактильной обратной связи вы можете быть уверены, что прикладываете правильный крутящий момент.

Если вам нужен надежный и точный динамометрический ключ, динамометрический ключ DataMyte LightStar — отличный вариант.

У нас также есть цифровой буфер обмена DataMyte для контроля крутящего момента и контроля. С помощью этого программного обеспечения для автоматизации вы можете создавать рабочие процессы и контрольные списки для задач по крутящему моменту.
