Как выставить зажигание на ВАЗ-2109 (карбюратор)

Опубликовано:

04.03.2017

Неверно выставленное зажигание далеко не самым лучшим образом сказывается на работе двигателя, ухудшая его эксплуатационные характеристики. Многие автовладельцы, как только появляются первые проблемы с мотором, из-за недостатка опыта решают, что причиной всему является поломка карбюратора. В действительности зачастую проблема кроется в неправильно настроенном моменте зажигания и устранить её можно, если знать, как выставить зажигание на ВАЗ-2109 (карбюратор), воспользовавшись нехитрым набором инструментов.

Исходя из каких признаков можно сделать вывод о том, что на вашем автомобиле угол опережения зажигания не соответствует рекомендациям, заявленным заводом-изготовителем? В подобных случаях наиболее часто проявляются такие «симптомы»:

• затруднённый запуск двигателя;
• нестабильный холостой ход и неровная работа силового агрегата в целом;
• заметное снижение мощности мотора, а также его приёмистости;
• повышение расхода топлива;
• появление провалов в оборотах при разгоне машины;
• наличие густого чёрного дыма в выхлопных газах при пуске мотора и во время езды (свидетельствует о слишком раннем моменте и, как следствие, плохом сгорании топлива).

Каждый из этих признаков является причиной того, что двигатель начинает работать менее эффективно, и это, в свою очередь, сказывается на комфортности эксплуатации автомобиля в целом. Поэтому мы рекомендуем ознакомиться с руководством, как выставить зажигание на автомашине ВАЗ-2109 с карбюраторным мотором, чтобы применить эти знания на практике, если потребуется.

В гаражных условиях настраивать угол опережения может даже водитель, не обладающий опытом проведения автомобильного ремонта. Для этого потребуется гаечный ключ на «10» и стробоскоп либо лампочка. Естественно, при помощи стробоскопа настройка зажигания ВАЗ-2109 (карбюратор) будет более удобной и точной, но с помощью лампочки вы также сможете добиться удовлетворительного результата. Далее, мы рассмотрим, как производятся регулировочные работы с применением обоих вариантов.

Настройка зажигания с использованием стробоскопа

Корректной может считаться проверка и последующая регулировка зажигания ВАЗ-2109 (карбюратор) только в том случае, если двигатель прогрет до своей рабочей температуры (в диапазоне от 80 до 90 градусов). Все дальнейшие действия должны выполняться в соответствии с приведённой ниже инструкцией:

1. Запустите мотор и установите обороты коленвала на 800–900 об/мин.
2. Снимите шланг вакуума со штуцера вакуум-корректора опережения зажигания и, заглушив мотор, перекройте просвет в шланге.

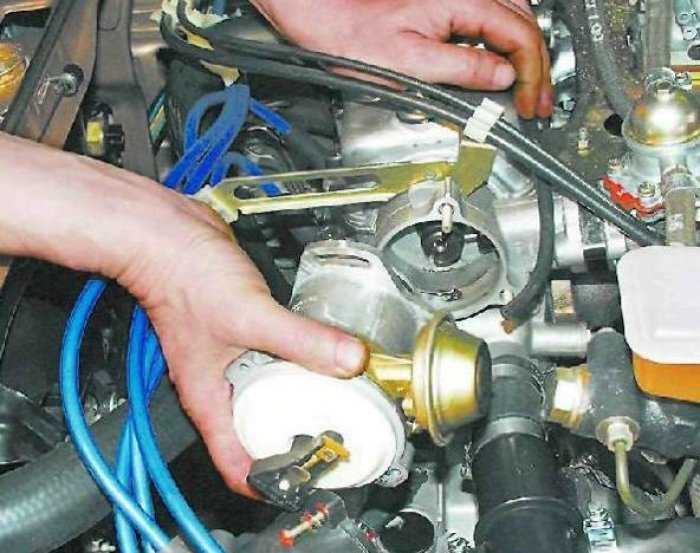

3. Воспользовавшись ключом на «10», открутите три гайки, на которых крепится прерыватель-распределитель.

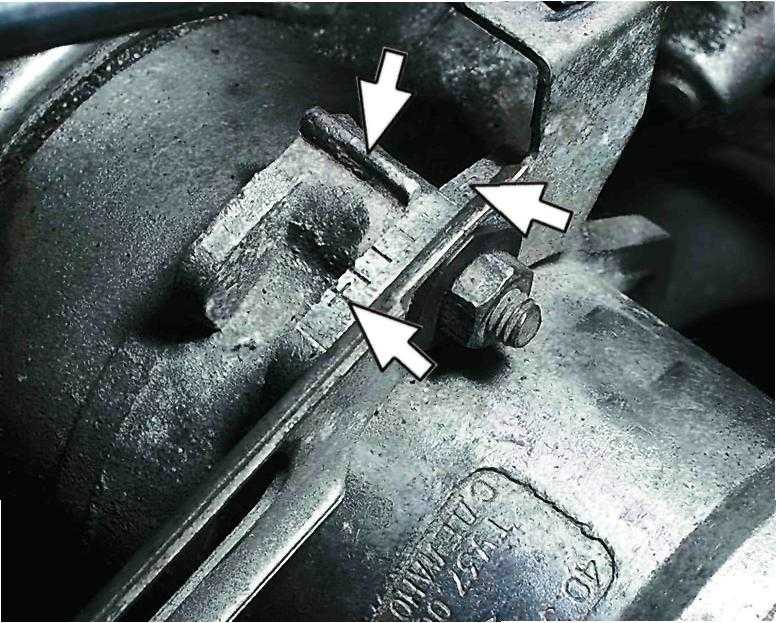

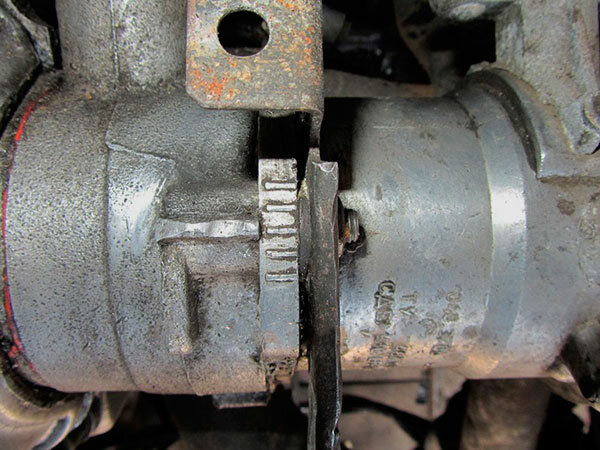

4. На картере КПП расположено смотровое окно, закрытое пробкой, после извлечения которой взору открывается зубчатый венец маховика. Проворачивайте маховик до тех пор, пока не увидите установочную метку, разместив которую напротив центрального деления на шкале, расположенной на краю смотрового окна, вы поставите первый и четвёртый поршни в верхнюю мёртвую точку. Нелишним будет проверить правильность расположения этой метки — для этого найдите такую же метку на шкиве коленвала и убедитесь, что она совмещена с меткой на крышке ГРМ.

   Убедитесь, что метки совпадают

5. Теперь нужно подключить стробоскоп, подсоединив его один провод к распредвалу вместо центрального высоковольтного провода, а второй — к отрицательной клемме аккумулятора.
6. Снова запустите двигатель и повторно убедитесь, что коленчатый вал вращается с требуемой частотой холостого хода.
7. Направьте луч стробоскопа в смотровое окно — импульсы прибора соответствуют моменту появления метки маховика.
8. Теперь необходимо поворачивать трамблёр до тех пор, пока не установите нужный угол опережения. Согласно паспортным данным, для бензина А-92 этот угол составляет 1 ± 1 градусов, а для бензина А-95 — 4 ± 1 градусов. Добейтесь размещения метки напротив нужной риски, и установка зажигания ВАЗ-2109 (карбюратор) может считаться выполненной.

Применение этого метода позволит вам настроить зажигание своими руками настолько точно, насколько это возможно без участия специалиста.

Как выставить угол опережения зажигания по лампочке

Если у вас в наличии нет стробоскопа и вы не намерены его покупать, то, ознакомившись с руководством, как настроить зажигание на ВАЗ- 2109 (карбюратор) с использованием лампочки, вы сможете выполнить необходимые регулировки без его применения. Алгоритм действий для этого способа следующий:

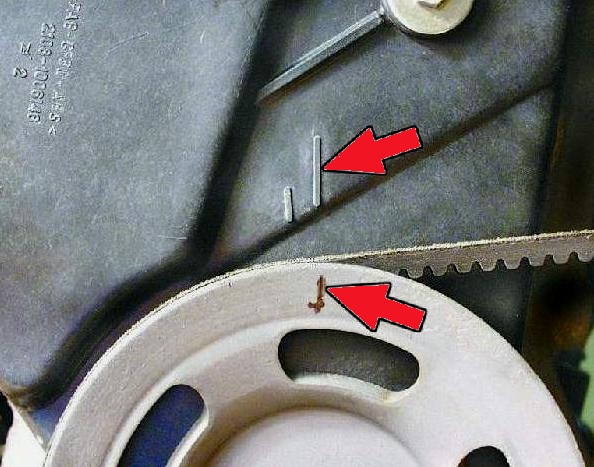

1. Для начала необходимо совместить метки на шкиве коленвала и на крышке ГРМ. Сделать это можно, повернув коленчатый вал. Для этого воспользуйтесь специальным ключом. Если же такой ключ отсутствует, можно, включив четвёртую передачу, толкать автомобиль до совпадения меток.
2. Далее, отсоедините от прерывателя провод, идущий на катушку зажигания, и соедините его с проводом 12-вольтной лампочки. Второй провод лампочки нужно подключить к массе (корпусу машины).
3. Как и в случае с использованием стробоскопа, ослабьте гайки крепления трамблёра.

   Сам трамблер крепится тремя гайками

4. Включите зажигание (лампочка должна гореть) и не спеша поворачивайте корпус прерывателя-распределителя до тех пор, пока электролампочка не погаснет. Как только это произошло, начинайте поворачивать в обратную сторону и в момент, когда лампочка загорится, можете затягивать крепления прерывателя-распределителя.

На этом установка зажигания считается завершённой, и если вы всё сделали правильно, то выставленный таким образом угол опережения обеспечит эффективную работу двигателя.

Как самостоятельно протестировать работу зажигания

Этот довольно простой способ проверки работы системы зажигания может применяться как для автомобилей «девятого» семейства, так и для других легковых транспортных средств, оснащённых карбюраторным двигателем. Однако сразу следует оговориться, что здесь требуется определённый опыт, поскольку проверка производится на слух.

Итак, вначале нужно разогнать автомашину до скорости 50 км/ч и включить четвёртую передачу. Теперь выжмите до упора педаль газа и слушайте работу мотора. Если в этот момент появились тихие детонационные звуки, значит, угол опережения зажигания ВАЗ-2109 установлен верно. О позднем моменте свидетельствует отсутствие звуков при разгоне. В случае же, когда детонационные звуки слишком громкие, следует делать вывод о раннем зажигании. Как в первом, так и во втором случае двигателю вашего автомобиля требуется повторная настройка момента зажигания.

Установка момента зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Примечание!
Перед началом работы мы вам советуем запастись стробоскопом, потому что без него проверка момента зажигания будет не очень то и удобной! (Что такое автомобильный стробоскоп?)

Когда нужно устанавливать момент зажигания?
Из-за неправильно выставленного момента зажигания, в двигателе автомобиля будут происходить следующие изменения:

• Во-первых машина потеряет свои скоростные качества, то есть она будет хуже ехать.
• А так же автомобиль будет хуже откликаться на педаль газа, появятся небольшие провалы при нажатии на неё.
• Ко всему этому может добавиться неустойчивая работа двигателя, на холостом ходу.
• Еще может быть затруднён запуск двигателя.
• А так же двигатель у автомобиля, может чаще перегреваться.
• И в завершение хочу отметить, то что у двигателя так же может повыситься расход топлива.

• Установка момента зажигания, и его проверка.
• Дополнительная информация.

Установка момента зажигания, и его проверка:

Примечание!
Прежде чем начать, обязательно для себя учтите один факт. Установка зажигания производится строго на холостом ходу, при этом вращение коленвала должно быть в районе «820-900» оборотов в мин!

1) Сперва отсоедините тоненький шланг, от штуцера вакуумного регулятора.

2) Далее для того что бы проверить момент зажигания, проделайте следующие операции:

• Подсоедините «плюсовой» зажим который идет от стробоскопа, к клеме «плюс» которая находится на аккумуляторной батареи.

• Затем подсоедините всё к той же аккумуляторной батареи, но только на этот раз уже к клеме «минус», зажим «массы» который идет от стробоскопа.

• Следом отсоедините кончик высоковольтного провода, от вывода крышки трамблера «первого цилиндра».

Примечание!
Где располагается на крышки трамблера, вывод «первого цилиндра» вы сможете увидеть по маркировки, которая нанесена на самой крышки, подробнее смотрите фото:

• Теперь подсоедините к выводу «первого цилиндра» датчик который идёт от стробоскопа, а после того как датчик будет подсоединён, установите высоковольтный провод на этот датчик.

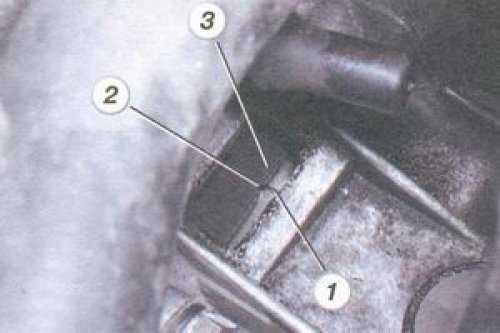

• После чего извлеките резиновую заглушку, которая закрывает отверстие картера сцепления, от попадания в него грязи.

• Затем вставьте отвертку в отверстие картера сцепления, и после чего прокрутите маховик, до того пока метка на маховике не встанет между вырезом и деление. (Где находится метка, а так же вырез и деление, смотрите на фото чуть ниже, которое размещено над рубрикой «Примечание!»)

• Далее заведите двигатель у автомобиля, а после этого направьте мигающий свет стробоскопа на отверстие катера сцепления.

• Пока свет стробоскопа будет мигать, метка которая выбита на маховике, в это время должна визуально казаться неподвижной.

Примечание!
Если зажигание на вашем автомобиле установлено правильно, то в таком случае метка которая обозначена цифрой «1», должна в обязательном порядке находится между вырезом «2» и делением «3». Если у вас метка «1» вынесена за пределы выреза и деления, то в таком случае отрегулируйте момент зажигания!

3) После всех операций если у вас момент зажигания не исправен, то в таком случае ослабьте сперва три гайки которые крепят трамблер.

4) А после чего поверните сам трамблер, до нужного совмещения меток.

Примечание!
Если вам нужно будет увеличить угол опережения зажигания, то в таком случае трамблер понемногу поворачивайте к отметки «+». А в том случае если вам нужно наоборот убавить угол опережения зажигания, то в таком случае трамблер проворачивайте ближе к отметки «-». Вот в этих промежутках «плюс» и «минус», выставите угол зажигания который будет соответствовать вашему автомобилю!

5) Когда момент зажигания будет выставлен, установите все ранее детали на своё место.

Дополнительная информация:
Что бы вам было более понятней, просмотрите видео в котором «Наиль» всё подробно описывает:

2109 не заводится на холодную. Почему машина не заводится? Проблемы системы питания ВАЗ

«Мы подробно рассмотрели причины, по которым ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Карбюратор

не заводится . Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцы ваз 2108 2109 21099 инжектор, когда их железный конь перестал заводиться. отличия в поиске и устранении неисправности в карбюраторных и инжекторных двигателях очень существенны.таким образом владелец карбюратор ваз 2108, ваз 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный мотор, может изрядно напугать владельца автомобиля.
Здесь, как и при диагностике любой неисправности, важна четкая продуманная последовательность действий по выявлению неисправности. Итак начнем если двигатель ВАЗ 2108 210921099 Инжектор не заводится, тут работает старое правило: «Или нечего жечь, или нечего поджигать». Нет искры, либо не поступает горючая смесь в цилиндры двигателя.
1) Проверяем есть ли искра. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если искра разлетается на свечу, то проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая, а искра есть, необходимо проверить метки.

Из-за того, что ремень ГРМ проскочил на один или несколько зубьев, фазы газораспределения и двигатель ВАЗ 2108 2109 21099 Инжектор не заводится.
Если на свече не проскакивает искра, причина может быть: датчик положения коленвала (далее по тексту ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.

1а) Многие очень боятся того, что в инжекторе. Да, это правда, неправильная работа датчиков может очень сильно подпортить жизнь владельцу ВАЗ 2108 2109инжектор 21099. Скажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится Из-за неисправности одного-единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только его работа будет некорректной — он может троить, не развивать мощность, увеличивать расход топлива, но обязан.
Итак, проверьте ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Очень часто проворачивает разъем ДПКВ, так как на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подать питание от аккумулятора и подвести металл к его рабочей зоне. При приближении металла к металлу выходное напряжение датчика должно увеличиваться, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, замените его и попробуйте запустить. Не начал — продолжай.
1B) Шкив коленчатого вала. В чем проблема? Проблема в том, что часть шкива с зубьями на резине ДПКВ, и она может либо отвалиться, либо прокрутиться.

Соответственно ДПКВ не отрабатывает при вращении коленвала и ЭБУ не дает команду на искру на свече. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает. Заодно проверьте целостность ремня ГРМ и меток.
1Б) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на предмет его целостности. Если есть возможность, можно взять модуль зажигания с другой машины и проверить, заведется двигатель или нет.

1ж) При неисправном ЭБУ двигатель естественно запустится.
1d) Нет контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики. А вот между ними в проводке контакта не будет, например обрезан провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, необходима система питания двигателя.
Проверяем подается ли топливо на форсунки:
2а) Топливный насос качает?

ВАЗ 2109 с форсункой Топливный электронасос

Топливный насос ВАЗ 2108 2109 21099 Инжектор — электрический, погружной в авто бензобак. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно расслабить одну из трубок подачи топлива, подставить под них емкость и включить зажигание — бензин должен выливаться из форсунки.

Давление в топливной рампе ВАЗ 2109 с инжектором можно измерить и обычным манометром. На регуляторе давления, установленном на топливной рампе, имеется специальный разъем для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2Б) При засорении топливного фильтра насос не сможет обеспечить нужную подачу топлива к форсунке автомобиля.

Топливный фильтр ВАЗ 2109

Опять же понять забился фильтр или нет, можно по манометру подключенному к снятию регулятора давления на топливной рампе автомобиля.
2V) засорение форсунок.

При засорении форсунок они либо вообще не пропускают топливо, либо топливо идет в меньших количествах и не разбрызгивается, а капает. Из-за засорения форсунок может быть затруднен запуск двигателя ВАЗ 2108 210921099 Форсунка в мороз. Такой автомобиль обычно не развивает полную мощность во время движения.

2ж) Запрещается распылять топливо форсунками, если они не получают сигналов на открытие от ЭБУ. Необходимо убедиться, что фишки и все провода насажены на патрубки.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 часто возникает такое явление, как проскальзывание, или срезание зубьев ремня ГРМ. При этом фазы моторного распределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывал, необходимо снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке.
4) Если свечи ВАЗ 2108 2109 21099 залили, то их нужно просушить. На залитой свече искра не образуется. Если выкручиваешь свечу, а она вся мокрая, то надо выкручивать все остальные и закатывать их на газ. Если они повторяются, необходимо искать причину в другом месте.
5) Некоторые ВАЗ 2108 2109 21099 Инжектор не заводится в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или что-то еще. Думаю какая-то фишка датчика температуры, двигатель тяжело, но заводится. При подключении — нет.
Такую фичу может спросить любой в тупике: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Выкинул датчик температуры, и она завелась. Такая ситуация конечно скорее исключение, чем правило, но владелец ВАЗ 2109лучше об этом знать.
6) Тоже редкая ситуация, но бывает. Засев катализатора в глушитель автомобиля. В соответствии с требованиями по экологии в глушителе ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен инжектор с катализатором, снижающим выбросы вредных газов в атмосферу. Если этот катализатор лежит внутри глушителя, то выхлоп отработавших газов будет затруднен и двигатель либо вообще не запустится, либо заглохнет. Чтобы исключить этот пункт, необходимо просто ослабить лапку крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее частыми причинами того, что не заводится двигатель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Инжектор, но следует помнить, что есть частные случаи, в которых поможет только сто.

Любимый Old Lovels часто преподносит проблемы, отказываясь заводиться, его мотор глохнет в самый неподходящий момент? Знакомая ситуация. Рассмотрим сначала проблему с теоретической стороны. Для работы любого двигателя внутреннего сгорания необходимо наличие 3-х факторов — воздуха, топлива и искр, воспламеняющих топливовоздушную смесь, засасывающую внутрь цилиндров.

Несколько дельных советов удалось испытать автомобилистам:

• Для начала, включив зажигание, определить, крутит ли стартер. Если нет, то «ежу понятно» в чем дело. Заряженный аккумулятор при включении зажигания издает характерный щелчок втягивающего реле.
• После, если стартер прошел проверку, проверьте датчики наличия топлива, а лучше загляните в сам бак.
• Дальше уже не справиться. Находим помощника, прокручиваем стартер с помощью ключа зажигания и, вывернув любую свечу с соблюдением необходимых мер предосторожности, тыкаем ее в высоковольтный провод и ближе к «массе», удерживая ее в сантиметре от мишени. Искра есть — отлично. Не заводится ваз 2109 Карбюратор Стартер крутит искру. Проверяем тем же методом наличие искры на центральном проводе и если есть то все нормально.
• Отсутствие искры в первом случае означает однозначно замену коммутатора, а во втором — неисправность катушки («Бабина» выходит из строя очень редко, но бывает).

Отсутствие воздушного и блочного фильтров

Нет ваз 2109 свечи карбюратор есть бензин. Зимой наличие бензина не означает его поступления в карбюратор, так как вода может замерзнуть. Доберитесь до топливного насоса и нажмите кнопку. Не буллит — это значит, что вода замерзла, иначе соответственно, что не замерзла и топливо поступает. Также может быть бензонасос, фильтр тонкой очистки или шланги отдачи. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на его чистоту и пытаемся завести.

Двигатель без крышки. Если он завелся, то доступа воздуха к карбюратору (забитому и/или с масляным фильтром) нет. Если эффекта нет, то продолжайте проверку. Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или золотниковый игольчатый клапан. После неудачной продувки сжатым воздухом необходимо продуть со снятым карбюратором с крышкой и если опять нет эффекта то замена игольчатого клапана. Еще можно проверить и взорвать, закрутив его, джиггер (заворачивая обратно надо очень осторожно, чтобы не «утащить»). Есть еще способ реанимировать мотор. После снятия шланга брызните немного бензина в 1-ю камеру, которая ближе к салону автомобиля.

Неисправны свечи зажигания

Если все в порядке, то переходим к следующему этапу проверки, а именно к свечам. Вы их все откручиваете и мы смотрим на наличие авто и/или остатков топлива. Если таковые имеются, то их необходимо спрятать с помощью пассатижей над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставьте запасные «рабочие» свечи.

Неисправность проводов

Проверьте провода, так как они также могут вызвать неисправности. Если изнутри крышка чипа люфтит и контакты есть, то его надо менять. Сняв бегунок, убедившись, что барабан не задевает датчик Холла, откручиваем болты и отсоединяя проводку заменяем датчик.

Провода на крышке травера идут в следующем порядке (неправильный порядок подключения проводов также может быть причиной того, что машина не заводится):

• Первый (так же отмечается на крышке) идет с крайнего левого и тоже первый цилиндр.
• Далее, если смотреть по часовой стрелке, следует второй цилиндр, а за ним 4-й.
• Крайний правый провод идет от третьего цилиндра.

Под кожухом находится резиновый ремень газораспределительного механизма. Если зубья (один из них) были доработаны, а тем более если на ремне лопнуло, то нужна замена.

Если у вас есть вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы запуска автомобиля

Если после одной из вышеперечисленных операций машина завелась, то радуйтесь, что справились с поломкой самостоятельно. Если ничего не помогло, то нужно нести машину в ремонт. Но до автосервиса все равно придется добираться, в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современная иномарка без аккумулятора никуда, а вот «Жигули», если завести с «Толкучи» или толкнуть под уклон, могут ехать сколько угодно (главное не стыковать мотор).

Процесс следующий:

• Зажигание включается.

• Толкать машину так, чтобы она давала скорость не менее 5 км/ч.
• Сцепление выжато и включается третья передача (конечно пойдет любая передача, но лучше всего для «холодного» запуска 3-я).
• Сцепление отпущено и когда по инерции ваз проверит коленки, машина обязательно станет. После выжимается сцепление и отключается третья передача.

Довольно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, но наверное и вообще всех ваз, так как проблемы с запуском двигателя бывают довольно часто и у машин такого рода.

Конечно, тема избита, но получить ответ на свой вопрос, из-за чего не заводится ваша машина, скорее всего, сразу не получится. Причем причин может быть так много, что для постановки диагноза потребуется довольно много времени. Итак, основные причины, по которым ваш автомобиль может не завестись.

Неисправность топливной системы

• Сначала посмотрите на указатель уровня топлива на приборной панели. Есть такие водители, обычно новички, которые не смотрят на приборы, и не всегда смогут сориентироваться в случае, когда топливо просто закончилось.
• Посмотрите, поступает ли топливо в систему. Если машина карбюраторная, прокачайте топливный насос вручную и убедитесь, что бензин поступает в карбюратор. Если инжектор — внимательно послушайте, работает ли топливный насос при включении зажигания. Если нет, ищите причину, неисправный предохранитель, обрыв цепи или еще что-то, что могло привести к подобному исходу.
• Засорилась система питания: часто мусор попадает вместе с топливом в карбюратор и даже один краб топлива способен справиться с нормальным запуском двигателя.

Проблемы с системой зажигания

• Проверьте, есть ли искра на свече. Если его нет, значит, причина в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или траверу, особенно это касается центрального высоковольтного провода (для карбюраторной модели двигателя).
• Если это причина пропадания искры и следствие того, что машина перестала заводиться.
• Проверить работоспособность травера — открыть крышку, посмотреть целостность угля в ней. Также проверьте контакты или .

Проблемы с электрикой или электроникой инжектор

Если на вашем ВАЗ 2109-2108 инжектор, то проблем, из-за которых он отказался заводиться, может быть гораздо больше. На один Эсуд Сенсоров можно насчитать около 5 штук, которые могут повлиять на нормальный запуск мотора:

1. ДМРВ — Датчик массового расхода
2. RXX — регулятор холостого хода
3. Датчик положения дроссельной заслонки
4. Датчик положения коленчатого вала
5. Датчик фазы

Также не стоит упускать из виду даже самые простые проблемы, такие как замок зажигания, стартер и его втягивающее реле, а также предохранители.

Не заводится из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ переставлен на пару зубьев, двигатель может не запуститься, так как началось зажигание. Для того, чтобы вернуть его к жизни, необходимо.

Зажаты хомуты клапанов — тоже есть вероятность, что именно по этой причине запуск двигателя затруднен, а со временем даже невозможен. В этом случае необходимо производить .

Слабое сжатие — это тот случай, когда затрудненный запуск проявляется ежедневно, если поршень уже находится на грани полного снижения. Это происходит из-за слишком большой выработки и износа деталей поршневой группы: колец, поршней и цилиндров.

Есть чем дополнить этот список, не стесняйтесь — пишем в комментариях к статье ниже.

Не очень приятные ощущения возникают, когда не заводится двигатель автомобиля. Особенно в тот момент, когда куда-то спешишь, а мотор отказывается работать. И причины, по которым это происходит, могут быть разными, начиная от банальных, и заканчивая более серьезными. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109 не заводится. Ведь часто бывает так, что мотор не запускается из-за того, что поверхность лежит на самой поверхности. И найти его гораздо сложнее, чем серьезную поломку.

Самые простые неисправности и методы устранения

В первую очередь, конечно, стоит поговорить о системе безопасности. Дело в том, что при постановке на охрану двигатель блокируется. И пока сигнализация отключена, двигатель не может быть запущен. Возможно, что стартер будет крутиться, но искра свечей не будет подаваться. Сразу обратите внимание на светодиодный индикатор, который показывает работу сигнализации.

Нередки случаи, когда автолюбители сами устанавливают потайные кнопки. Покупая машину, вы обязательно спросите у владельца, есть ли что-нибудь на машине. Потому что при чистке салона или ремонте можно его случайно зацепить. Такая противоугонная система очень проста. Один выход переключателя соединен с массой, а второй с сигнальным проводом датчика Холла. Симптомы такие же, как и при включенной сигнализации. Двигатель крутится, но искры нет. Выход из ситуации — отсоединить провод, идущий на тахометр в колодке над вакуумным усилителем тормозов.

Еще одна банальная неисправность — поломка самого датчика Холла. Симптомы те же, что и в двух предыдущих случаях. Правда иногда, при частичном выходе из строя, иногда может проскакивать искра и двигатель сделает несколько «чихов». Поможет только замена датчика. Для этого нужно разобрать распределитель зажигания. Часто бывает просто обрыв провода. Поэтому в случае поломки в дороге лучшим выходом будет проволока и добраться до места ремонта.

Серьезные поломки

И здесь стоит начать с листа полотна ремня ГРМ. Двигатель крутится, но очень легко, так как клапана все открыты. Сразу проверьте ремень, на месте ли он. А иногда бывает, что его передняя часть целая, а вот задняя, ​​находящаяся на ролике и помпе, порвана. Снимите защиту и проверьте целостность. Конечно, без замены ремня не обойтись, поэтому в запасе всегда должен быть один, хотя бы немного «живой».

Если двигатель не заводится, а стартер крутит быстро, не цепляя за маховик, то можно сделать вывод, что стерлись зубья. Попробуйте, включив третью скорость, толкнуть машину вперед на 30 сантиметров. Коленчатый вал будет немного выверен и напротив стартера будет целый сегмент венца. Если износ слишком большой, то начинать придется только с буксира.

Поломка стартера и окисление минусовых проводов также могут стать причиной того, что двигатель не заводится. В случае со стартером есть две самые популярные поломки — бендикс, а точнее то перегнанная муфта, и щетки. Проверка муфты обгона очень проста, достаточно просто прокрутить передачу в обе стороны. В одном он должен свободно вращаться, а в другом не должен вращаться.

Запуском и работой двигателя ВАЗ-2109 инжектор управляет электронная система. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. При выходе из строя любого датчика инжектор либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В целом диагностика неисправностей контроллера (ЭБУ) и датчиков системы управления, а также самого инжектора ВАЗ-2109 мало чем отличается от такой работы на других автомобилях. Но в связи с особенностями Nine Management System, подопытным владельцам этого автомобиля рекомендуются следующие решения.

Чаще всего зимой не заводится инжекторная «девятка». Аккумулятор в этом случае желательно прогреть и даже подзарядить — возможно из-за потери бака из-за низкой температуры он не в состоянии хорошо раскрутить вал двигателя.

Помогает и такой «народный» способ, как подача воздуха на фильтр мотора через фен. В цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ сразу заводится.

Другая возможная причина: В результате долгих безуспешных попыток пуска свечи заливались бензином. В этом случае рекомендуется попробовать завести автомобиль с нажатой до упора педалью «газа» — свечи должны будут высохнуть, и завести машину. Если не помогает, выкручивают свечи и проверяют наличие искры. Если его нет, то неисправны свечи или система зажигания.

Проверка форсунок и ремня ГРМ

При наличии искры и ее ярко-голубоватого цвета проверьте подачу топлива: поверните форсунки и поверните вал двигателя стартер. Топливо должно распыляться из форсунки равномерным конусообразным «факелом». Если вместо этой форсунки лить бензин или брызгать им, то она засорилась.

Если проверенные узлы работают, то смотреть ремень ГРМ. Владельцы инжекторных «девяток» больше не сталкиваются с ситуацией проскальзывания ремня на несколько зубьев. Зимой это может произойти в момент пуска холодного двигателя, когда распредвал почти не вращается. Чтобы проверить, посмотрите на метку времени. При его совпадении датчик коленвала и его провод (иногда обрыв). Затем проверьте остальные датчики.

Диагностика неисправности датчика

Рассмотрим отклонения в работе двигателя и соответствующие возможные причины. Нестабильная работа на холостом ходу, затрудненный запуск или остановка двигателя после движения в форсированном режиме могут быть вызваны нарушениями функционирования датчика массового расхода воздуха (ДМРВ) — он будет давать контроллеру на малых оборотах свыше 15-25% от чтения. Если перелито топливо или снизилась приемистость двигателя — ДМРВ дает низкие показания.

Тяги и провалы при переходе с холостых оборотов на рабочие даже при незначительных нагрузках, значит, нарушалась работа датчика, считывающего положение дроссельной заслонки. Затрудненный запуск прогретого двигателя или незначительный перерасход топлива — отказал (ОЖ).

Двигатель плохо набирает обороты и не развивает заложенную мощность или большой перерасход топлива — отказал датчик детонации или оборвался провод. В случае ощутимого пересчета топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение наводки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка говорит об отказе. Большой топливный бак — неисправен датчик. Незначительный износ двигателя или трудная пусковая установка означают отказ датчика температуры поступающего в двигатель воздуха.

Если проверены все вышеперечисленные приборы и датчики, но инжекторный ВАЗ-2109не запустится, то возможно произошел сбой процессора и он неправильно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.
