Lada Granta. Установка светодиодных дневных ходовых огней на Лада Гранта
АвтоВАЗ любит придумывать самые лучшие схемы и нестандартные решения. Вот в этот раз тоже самое.
Распиновка на стандартном цоколе — совершенно нестандартная. Поэтому если установить обыкновенную светодиодную led лампу, то возможны следующие варианты: либо не будет работать ходовой огонь (или габариты), либо начнет дымиться..
Вариантов решения этой задачи несколько.
Вариант 1.
Переделать разъем в автомобиле. Для этого необходимо разобрать разъем, распилить контакт, каким то образом закрепить контакты в цоколе и перепаять контакты. По моему бесперспективно, как все это будет держаться и как скоро все развалиться.
Вариант 2.
Переделать светодиодную лампочку. Разобрать цоколь и перевернуть, перепаять контакты. Вроде не сложно, при условии, что лампочку удастся разобрать и не сломать при обратной сборке.
Самый варварский. Высверлить полностью цоколь из штатного разъема Гранты. Вклеить туда лампочку намертво и провода уже или припаять так как нужно, или купить дополнительный разъем и на него припаять.
Самый правильный Вариант — использование специальных Неполярных светодиодных Led ламп. Это означает, что каким бы образом не подавали «+» и «-«, электроника внутри лампы сама определит, каким образом подавать питание на чипы.
Вот например эта лампа.
Оцените!
Световой поток — 720 Lm (галогеновая лампа ближнего света дает поток 1200 Lm)
Чипы — американского производства CREE, 6 шт
Мульти напряжение от 12 до 24 В
Неполярные
Заявленный срок службы более 30000 часов.
На фото указан предохранитель дневных ходовых огней на автомобиле Лада Гранта.
При экспериментах и подборе светодиодных ламп — он часто сгорает.
Для сравнения.
В одной фаре автомобиля Лада Гранта установлена светодиодный ДХО, в другой — стандартная лампа.

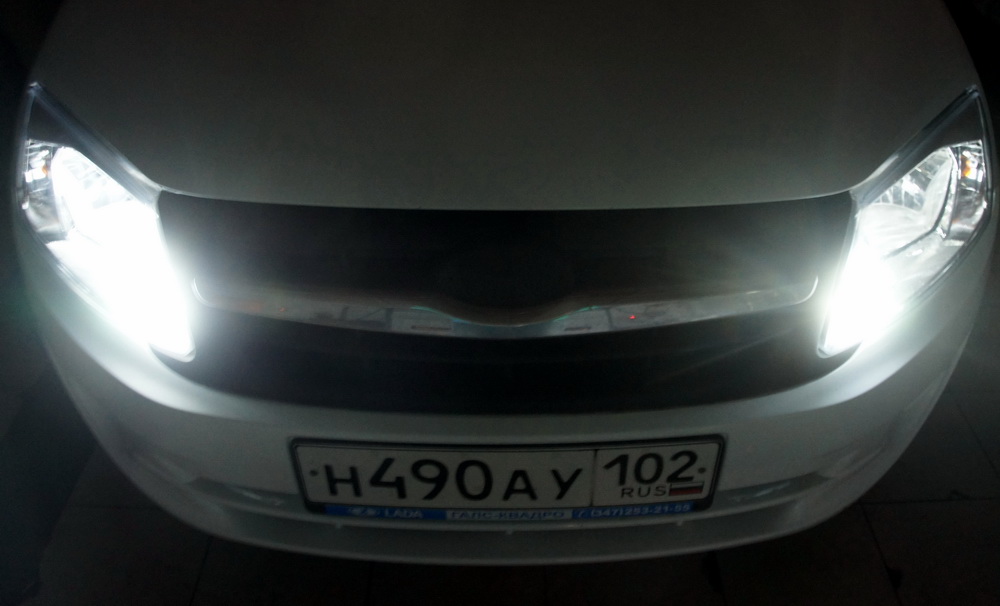

А теперь как смотрится в темноте. Разница очевидна!
Светодиодный ходовой огонь и включенный ближний свет.
Ну в общем, ближний — дальний свет тоже нужно менять на светодиодные лампы.
Например, на такие — LED CARS h5 HI/LO 3600 LM
Несколько фотографий для обзора.
Если вы ищите где купить светодиодные ходовые огни на Ладу Гранта, то оформляйте заказ с бесплатной доставкой по Республике Башкортостан на нашем сайте www.Sabbas.ru
Если вы ищите где установить светодиодные ходовые огни , то приезжайте к нам в Установочную студию «SabbaS» по адресу: г. Уфа, ул. Коммунистическая, 116
ДХО Лада Гранта | фары оптика и освещение Лада Гранта
Содержание статьи:
0:371. Изготовление ДХО своими руками для Лады Гранта
0:1322. Подключение ДХО от ручника Лада Гранта (фоторуководство)
0:2453. Установка дневных ходовых огней на Лада Гранта
0:340Изготовление ДХО своими руками для Лады Гранта
Дневные ходовые огни (или сокращенно ДХО) служат для повышения уровня безопасности на дорогах в светлое время суток. В качестве источников света ходовых огней используются обычно светодиоды с хорошим креплением. В случае отсутствия на автомобиле ДХО, предусмотренных заводом изготовителем, используются фары ближнего света или противотуманные фары.
Однако в этом случае автомобиль менее заметен, так как и те и другие настроены на освещение дорожного полотна, а это принципиальная разница. Кроме того, ближний свет и ПТФ потребляют больше энергии, а, следовательно, увеличивается и расход бензина. Поэтому владельцам таких машин имеет смысл задуматься над покупкой ДХО или сделать ДХО своими руками из светодиодов.
Рассмотрим, как пример, возможность установки ДХО из светодиодов для такого автомобиля как Лада Гранта. Заводом изготовителем предусмотрены дневные ходовые огни, совмещенные с габаритами. Однако в качестве источника света Гранта в целях экономии получила лампы накаливания. Самым простым вариантом модернизации ДХО своими руками является покупка стандартных ламп на основе светодиодов, как на рисунке ниже. Своими контактами они как раз подходят на штатные места.
1:862
Как показывает практика, единственная сложность с которой сталкиваются хозяева Лады Гранта при установке таких ламп – правильное определение полярности, поэтому главное правильно поставить светодиодную лампу на Гранту.
2:1779Вот как выглядит Гранта со светодиодными ДХО.
2:1866
Для начала нужно определиться: сколько использовать светодиодов и какой мощности? Имеется питание 12 В от аккумулятора – значит последовательно можно включить не более 4-х диодов. Теоретически можно включить несколько параллельных цепочек по четыре, но в данном случае четырех на одну фару ДХО будет достаточно (а может даже и 3-х, если с хорошим соотношением лм/Вт). Для обеспечения необходимой силы света (по нормативам она должна быть от 400 до 800 Кд) мощность светодиодов должна быть ориентировочно по 1…1,2 Вт.
3:933Рекомендуется приобрести светодиоды одного из известных производителей, уже смонтированные на алюминиевую плату. Например, ДХО на светодиодах Gree (подойдут серии XP или более бюджетные XTE, XBD), OSRAM (серия Oslon), также можно обратить внимание на светодиоды корейских производителей они, как правило, дешевле Samsung и Seoul Semiconductor серий аналогичных по характеристикам указанным выше.
Диоды должны быть обязательно на алюминиевой плате, т.к. они не приспособлены для ручного монтажа и своими руками их установить без повреждения – не удастся. Светодиоды неизвестного китайского производителя могут оказаться вдвое дешевле по цене, но светить они почти наверняка будут в два раза хуже, поэтому рисковать не стоит.
3:2237Далее необходимо позаботиться о вторичной оптике, которую следует подбирать в соответствии с типом светодиода. Угол должен быть около 20˚ в вертикальной плоскости и около 40˚ в горизонтальной. Наиболее подходящая линза для светодиода XPE в этом отношении CA11052_TINA2-O (LEDIL).
3:491
Следующий шаг – изготовление корпуса-радиатора.
4:1089Его можно сделать своими руками как из ребристого радиаторного профиля, так и из обыкновенного П-образного. Во втором случае габаритные размеры будут больше, но зато начинку (светодиодный модуль с линзами) можно будет утопить внутрь. В нашем случае площадь рассеиваемой поверхности должна быть не менее 100 см2, а конкретные размеры профиля будут зависеть от места установки фары, размеров светодиодных модулей и линз.
4:1858
Светодиодный модуль на радиаторе лучше закрепить с помощью винтов или заклепок, т.к. теплопроводный клей может не выдержать таких суровых условий применения и есть риск потерять светодиоды где-нибудь по дороге. Линзы крепятся с помощью держателей, которые идут к ним в комплекте и имеют двухсторонний скотч на основании. По причине, указанной выше, рекомендуется после установки линз дополнительно закрепить их прозрачным силиконовым герметиком, промазав по периметру. А лучше залить герметиком весь модуль, так, чтобы только линзы над поверхностью остались, тогда не нужно больше ничего предпринимать для влагозащиты и защитное стекло не потребуется. Главное не забыть вывести провода питания.
Придумываем способ крепления для ходовых огней к автомобилю – вот и готовые ДХО своими руками из светодиодов!
5:1487Подключать фару к питанию нужно обязательно через ограничительный резистор, номинал которого необходимо будет сначала теоретически посчитать, а затем практически проверить.
5:1813Если напряжение на заряженном аккумуляторе составляет 12,6 В, падение напряжения на одном светодиоде (по данным производителя) 3 В, то для обеспечения одноваттного режима потребуется резистор номиналом 1,5 Ом и мощностью не менее 2 Вт.
5:2240Подключать ДХО к сети автомобиля можно различными способами в зависимости от требуемого алгоритма работы и марки машины. В любом случае, все это можно сделать своими руками воспользовавшись схемой.
5:367Подключение ДХО от ручника Лада Гранта (фоторуководство)
Давно хотел сделать ДХО от ручника на Гранте. Нужную информацию по подключению брал с разных источников, в том числе и на форуме Лада Гранта. У Гранты в комплектации Норма ДХО светят от зажигания. Сейчас, когда поднят ручник, то ДХО не горят, опущен ручник ДХО горят. Взял колодку под реле с креплением в монтажный блок 10р, реле обычную 5-контактную НЗ (Нормально замкнутую) 50р, провода, клеммы ножевые авто(розетка/мама), 3 диода FR207 — Диод импульсный 2А 1000В 1,70р за 1шт (вместо диода FR207 можно использовать диод 1N4007 1A 1000В, но у 1N4007 ножка тонкая и гнется), паяльник, термоусадку, и изоленту.
колодка под реле с креплением в монтажный блок 2110
6:93
Схема подключения ДХО через ручник Лада Гранта
7:688Контакт реле 87 — не используется. Можно обойтись одним диодом на 85 контакте реле, работать будет, но правильнее сделать как на схеме, чтобы обезопасить приборную панель и сигнализацию. Провод ручника коричневый с синей полосой (можно взять в левом пороге, или возле приборной панели). Я нашел соединение (провод ручника), где мне скрутили сигнализацию с приборной панелью, разорвал соединение, и спаял с диодами.
7:1442
Примечание: Оригинальные ДХО в Ладе Гранте установлены фирмы Toshiba Тип ламп: W21/5W.
У меня как-то перегорели ДХО, и были взяты на замену лампочки ДХО LYNXauto L15621 12В 21/5Вт 2-конт. без цоколя, в экзисте 50-60р за 1шт. вполне нормальная цена, учитывая, что LYNXauto бренд — Япония. 7 мес уже трудится около 10ткм и езжу чаще всего на ДХО. Лампочка LYNXauto только что сгорела, т.е. хватило на 8 мес 10ткм.
Если вы ставите в ДХО светодиоды вместо ламп накаливания, то не забудьте позаботиться о стабилизаторе напряжения для светодиодов, иначе быстро сгорят, и деньги будут потрачены зря, т.к. светодиоды любят постоянный ток, и не более указанного для них. Для авто обычно это 12В, а генератор выдает 13,5-14,7в и более (зависит от авто) то без стабилизатора, светодиодов обычно хватает на срок до года (хотя срок службы светодиодов примерно 50т часов).
Установка дневных ходовых огней на Лада Гранта
Первым делом, для установки светодиодов вместо ламп, вам нужно купить первые. В процессе покупки, нужно учитывать, что стандартные лампочки ходовых огней не имеют цоколя.
Чтобы смонтировать светодиод взамен лампы дневного хода, вы должны распределить усики диода по отверстиям, строго соблюдая полярность, в противном случае выгорит предохранитель и его придется менять.
17:1284
После установки светодиодов, вместо стандартных лам дневного хода, ваши габариты и дневное освещение будет испускать мягкий белый свет, а не стандартный и неприглядный желтый
18:2115
Важно заметить, что установка светодиодов вместо стандартных лампочек – это вполне законная манипуляция, и инспекторы ГИБДД не могут вас штрафовать за это.
http://le-diod.ru/dlya-avtomobilya/dxo-svoimi-rukami-iz-svetodiodov/, https://www.drive2.ru/l/4474829/, http://qqcar.ru/remont/vaz/ladagranta/19-dho-na-grantu-ustanovka-svoimi-rukami.html
19:984следующая статья:
Установка противотуманных фар на Ладу Гранта
Установка птф на Гранту
Что нам для этого потребуется:
1. Противотуманные фары. На гранту они бывают двух
🚘 Устанавливаем ДХО на Ладу Гранта
В соответствии с регламентом об эксплуатации транспортных средств, каждый автомобиль на дороге должен быть обозначен дневным ходовым огнем или ближним светом фар, если дневной ходовой огонь отсутствует. Делается это, прежде всего, для безопасности, ведь даже при условиях отличной видимости ходовые огни едущего в потоке автомобиля привлекают внимание других участников движения, снижая аварийность на дороге. Автомобили марки Лада всего модельного ряда оснащаются штатно с завода ходовым огнем, чаще всего это обычная лампа накаливания, размещенная в блок фаре или выполненная в роле отдельного модуля. Однако яркость лампы накаливания достаточно ограничена, но увеличить силу света можно путем установки качественных светодиодных ламп. Помимо прочего хорошие светодиоды более долговечные, чем лампы накаливания и потребляют в два—три раза меньше электроэнергии, что позволит немного сэкономить на топливе. Так же для многих важный параметр, светодиоды имеют чистый и белый оттенок, установка светодиодов или осветительных приборов отличных от желтого или белого оттенка запрещено регламентом об эксплуатации транспортных средств. Применение не санкционированного светового оборудования чревато лишением права управления автомобилем и отправкой его на штраф стоянку.
Особенность дневного ходового огня Лада Гранта и Лада Калина заключается в том, что в проводке применяется достаточно редкая распиновка разъема SRSK, которая применяется больше у автомобилей импортного производства. В результате этого хорошие лампы, которые мы бы могли советовать вам к установке стоят весьма дорого, порой в десятки раз дороже лампы накаливания. Однако если цена вопроса вас не пугает, выбирайте качественные лампы с соответствующей схемой питания и устанавливайте их согласно инструкции. Применять лампы иного принципа питания не безопасно для проводки автомобиля и работать они будут некорректно, либо не будут вовсе.
При замене лампы с пассажиркой стороны возникнуть проблем не должно, поскольку доступ к цоколю лампы полностью открыт. Для замены лампы накаливания на светодиодную нам потребуется провернуть цоколь на 45 градусов вокруг своей оси и аккуратно вытащить его из посадочного места.
Новая лампа вставляется плотно до упора. Особенность распиновки SRSK применяемой на автомобилях Лада в том, что «плюс» и «минус» питания расположены отдельно друг от друга на каждой из сторон и если лампа не биполярная, то работать она будет только при установке ее определенной стороной. Советуем вам включить габаритный огонь, чтобы точно не ошибиться при установке новой лампы, при корректной установке она сразу же заработает.
С водительской стороны замена лампы осложнена наличием корпуса воздушного фильтра перед цоколем лампы, однако это не сильно затруднит этот процесс.
Тянем вверх резиновые грибочки крепления корпуса фильтра к корпусу и отводим его в сторону, обеспечивая доступ к цоколю лампы. Сам процесс замены аналогичен лампе с другой стороны.
Спасибо за подписку!
Применение качественных светодиодных ламп позволит значительно увеличить яркость свечения ходового огня, что отлично видно на фото. По нашим замерам яркость увеличилась 50% по сравнению с лампой накаливания.
Но особенно заметно качественное улучшение освещения при работе в режиме габаритов. Светодиодные лампы эффективнее в данном режиме работы более чем на 300%. Трудно переоценить вклад в безопасность при нахождении автомобиля на дороге с четко обозначающим его габаритном огнем.
Нагрузка на питающую бортовую сеть при этом значительно снизилась. Если штатная лампа накаливания потребляет в режиме дневного ходового одна 21 Ватт мощности, то большая по яркости светодиодная лампа потребляет лишь 7 Ватт, что всего на 2 Ватта больше потребления ламп накаливания в режиме габаритного огня.
Ходовые огни Лада Гранта: обзор, установка
В стандартной заводской комплектации ходовые огни Лада Гранта получили наиболее простую разновидность ламп накапливания. Причем единственное их преимущество — это незначительная цена. Недостатков в их использовании много. В первую очередь это тусклый свет с ярко выраженной желтизной. Кроме того, длительность их эксплуатации крайне низкая.
Обзор ходовых огней
Чтобы улучшить дневные ходовые огни, или, как их еще называют, ДХО, и сделать их более привлекательными, будет достаточно, чтобы замена была выполнена максимально качественно. Лучше всего установить заместо стандартных светодиодные лампы без цокольной сборки. Приобрести их можно практически в любом автомобильном магазине. При этом, выбирая среди множества вариантов, лучше отдать предпочтение лампам с наиболее яркой степенью освещения.
Дальше потребуется произвести снятие старых автомобильных ламп с Лада Гранта и установить новые светодиодные лампы. Обратите внимание, что замена, в отличие от ламп накапливания, у них должна быть производиться обязательно. Нужно придерживаться определенной полярности питания.
Для того чтобы установка новых ламп в ДХО производилась правильно, используя вольтметр, определите, где располагаются плюсовые и минусовые окончания. Если, перед тем как будет выполнена замена, не проверите полярность, то не только лишитесь новой светодиодной лампы, но и попутно добьетесь того, что предохранитель, отвечающий за напряжение в цепи электрического питания дневных ходовых огней, попросту перегорит. Правильно установленные лампы дадут вам постоянный качественный свет.
Установка новых ламп в Лада Гранта
Замена ходовых ламп позволит увидеть дорогу в новом цвете
Если длительное время пользуетесь таким автомобилем, как Лада Гранта, то наверняка появится желание как-либо изменить его в лучшую сторону. Немаловажную роль здесь сыграет замена ламп, которые позволят видеть все в новом, ярком свете. Выполнив даже минимальный тюнинг ДХО, можно быстро добиться необходимого результата.
Дневные ходовые огни можно быстро доработать, всего лишь заменив галогенные лампы на светодиоды. Обратите внимание, что при выборе светодиодов в лампах ходовых огней отсутствует цоколь. Замена ламп в автомобиле Лада Гранта — задача нетрудная, однако их установка в ДХО имеет определенный ряд особенностей.
Просто вставить новый светодиод на место старой лампы будет недостаточно. Придется при необходимости даже оторвать цоколь с диода и выполнить перемещение его усиков по необходимым отверстиям, естественно, проверив перед данной процедурой необходимую полярность.
В результате не только приобретете новые ходовые огни, но и лишитесь надоевшего желтого цвета.
Нужно помнить, что, выполняя тюнинг фар, ни в коем случае не нужно нарушать нормы, установленные законом, и постоянно проходить плановый техосмотр, позволяющий определить, не несет ли такая замена угрозу.
В любом случае, вынув старые лампы, не нужно спешить их выкидывать, так как если специалисты посчитают, что новые лампы нельзя использовать на Лада Гранта, то их можно вернуть.
Сразу же обратите внимание, что вне зависимости от многообразия цветовых оттенков светодиодных ламп инспекторы допускают на автомобилях только белые и желтые варианты, все остальные считаются грубым нарушением закона.
Выполняя данную работу, обязательно необходимо учитывать, что светодиодные лампы будут потреблять меньшее количество энергии в отличие от стандартных ламп, поставленных на заводе. Следовательно, установив их на автомобиль, вы существенно облегчите задачу, которую необходимо выполнять вашему аккумулятору. И конечно, нельзя не обратить внимание на визуальный эффект, ради которого и задумывается эта замена.
Недостатки замены
Использование светодиодов позволит сэкономить электроэнергию
В качестве примера можно взять автомобиль, у которого установлена функция, отвечающая за контроль исправности ДХО в автомобиле. Также под контролем оказываются еще и такие детали, как инжектор и стоп-сигналы, о которых датчик постоянно будет напоминать владельцу Лада Гранта. Пользование светодиодом позволяет потреблять меньшее количество энергии, чем при работе обычной лампы. Реле контроля, отвечающее за слежение за нормальным функционированием ламп, заметив, что ток подается в уменьшенном количестве, сообщает водителю о том, что лампа испортилась.
Это происходит путем сигнала о проблеме при помощи постоянно горящей на панели приборов лампы или постоянного писка бортовой системы. Однако данный сигнал будет слышен только в том случае, если заменить стандартную панель приборов Лада Гранта на евровариант.
Также учитывайте, что, если выполнить замену желтого светодиода на белый, он будет излучать белый цвет, способный отражать в себе множество дополнительных оттенков (от синего до фиолетового). Это, в свою очередь, может вызвать весьма существенные претензии со стороны органов власти. Следовательно, будет проблематично доказать, что ваш светодиод отвечает нормам закона.
Требования, предъявляемые к установке
Главной проблемой дневных ходовых огней является то, что они не прописаны в законодательстве в качестве единого автомобильного осветительного прибора. В связи с этим возникает множество конфликтных ситуаций между владельцами автомобилей и представителями закона.
Автомобильные фары должны отвечать за ближний свет и включаться во время передвижения транспортного средства.
Особые осветительные приборы должны изготавливаться, придерживаясь государственных стандартов. В том случае, если произведена самостоятельная установка, все детали должны соответствовать закону.
Учитывайте, что дневные ходовые огни Лады Гранта должны располагаться в передней части автомобиля. Их высота от земли должна быть не менее 25 см. Кроме того, площадь, которую занимает установленный осветительный прибор, не должна превышать 200 см².
