Как установить фаркоп на шевроле ниву видео: Пошаговая установка фаркопа на Ниву Шевроле своими руками: видеоинструкция

Пошаговая установка фаркопа на Ниву Шевроле своими руками: видеоинструкция

В базовую комплектацию Шевроле Нивы не входит прицепное устройство, однако установка фаркопа на данный автомобиль своими руками проста, ведь в кузове имеются специально предназначенные для этого отверстия.

Фаркоп на машине нужен не только для того, чтобы прикреплять прицеп, но и для защиты выпускной системы и бампера от контакта с землей. Поскольку такой автомобиль используют для поездок на дачу, на природу, то такое устройство будет уместным.

Монтаж фаркопа своими руками

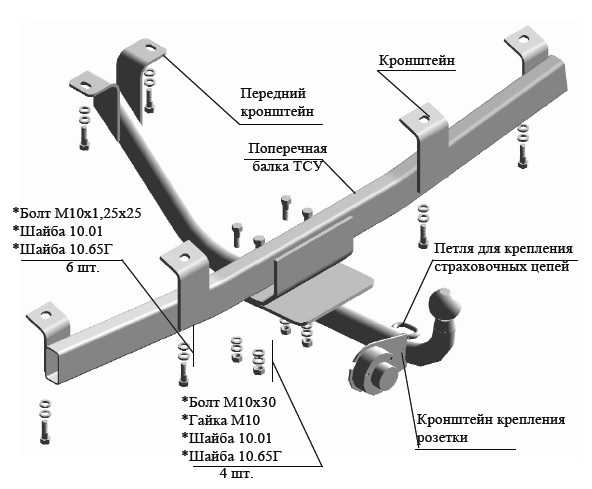

Тягово-прицепное устройство продается в комплектации, которая состоит из самого фаркопа, розетки, проводов, колпака на шар, специальных гаек и винтов (по 3 штуки), 6 болтов, 6 пружинных шайб и 6 обычных, графитовой смазки.

В базовом наборе есть все необходимое, поэтому ничего дополнительно покупать не нужно.

Перед началом установки фаркопа следует машину поставить так, чтобы иметь доступ к ее нижней части. Также позаботьтесь о хорошем освещении, чтобы видеть все отверстия для креплений. Далее нужно выполнить следующие действия:

• очистите место крепления от грязи и снимите заводской скотч;
• все элементы, предназначенные для крепления, нужно смазать графитовой смазкой;
• в предварительно подготовленные отверстия осторожно вставьте болты и туго закрутите гайки для того, чтобы хорошо зафиксировать фаркоп. Сначала к лонжерону крепится поперечная рейка, а потом продольная;
• в последнюю очередь устанавливаем съемный шар.

Читайте также: Как установить рейлинги на Шевроле Нива

Подключение розетки фаркопа

При подключении розетки фаркопа нужно знать схему проводки вашего авто. Обычно она имеет 7 контактов, 6 из которых находятся по кругу и 1 – посередине. Но обратите внимание, что в импортных прицепах таких контактов 9, из которых еще 2 предназначены для обеспечения дополнительного освещения и работы бытовых приборов. Перед подключением оборудования проверьте, чтобы нигде не было прогоревших контактов, и отключите АКБ автомобиля. Далее:

• зачистите изоляцию на проводке задней блок-фары;
• один из проводов осторожно припаяйте к контакту в розетке, используя схему распиновки, затем припаяйте следующие 6 контактов;
• тщательно обмотайте изоляционной лентой места врезки проводов;
• верните блок-фару на место и подключите аккумулятор.

После завершения проверьте все огни автомобиля.

Несколько рекомендаций по эксплуатации устройства

При эксплуатации фаркопа нужно придерживаться следующих рекомендаций:

• в процессе буксировки прицепа не превышайте рекомендуемую скорость – 90 км/ч;
• запрещается буксировка груза, вес которого более 1300 кг;
• нагрузка на сцепной шар не может превышать 50 кг;
• грузы в прицепе необходимо равномерно распределить, однако центр тяжести должен быть над осью, если прицеп одноосный, или между осями, если это двухосная модель прицепа;
• при проведении техосмотра нужно подтягивать соединительную резьбу.

Соблюдение этих простых правил позволит продлить срок использования прицепа, поэтому не стоит их игнорировать.

Читайте также: Почему плохо греет печка на Шевроле Нива

В завершение следует отметить, что, несмотря на то, что фаркопы к Шевроле Нива могут быть разные (разборные, неразборные или полуразборные, под гбо), принцип их установки почти не отличается. Монтаж фаркопа займет у вас около двух часов. Основное при выполнении таких работ – правильно выполнить все подключения и убедиться, что все узлы работают хорошо.

Нива: установка газового оборудования — Ремонт и тюнинг Шевроле

Chevi Niva на газу. За и Против.

В настоящее время актуальным становится вопрос о переходе автомобилей на более рациональные источники топлива. Для внедорожника из семейства ВАЗ Шевроле Нивы данный вопрос актуален вдвойне. Ведь его двигатель потребляет до 15 литров на 100 км. Единственным способом сэкономить на топливе, остается вариант перехода на более дешевый вид горючего, который становится все популярнее с каждым годом. Это горючее называется газом. Именно об установке газобаллонного оборудования (ГБО) на кроссовер Нива Шевроле пойдет далее речь в статье. Рассмотрим также, какой переделки требует фаркоп и глушитель на Ниве Шевроле для установки ГБО, и какие отзывы Шнивоводов, установивших данный комплект устройства.

Вариант расположения баллона

Поколения ГБО

Прежде чем приступить к установке этакого рационального типа оборудования, стоит узнать о том, какие поколения ГБО известны на сегодня и выбрать оптимальный.

Поколение №1: Предназначалось оборудование для установки на автомобили карбюраторных типов, которые не имели так называемого лямбда-зонда (датчика контроля выхлопных газов). По сути ГБО первого поколения — это механический тип с вакуумным управлением.

Поколение №2: То же самое оборудование, что и первое поколение, только модернизированное и укомплектованное дозатором газа. Дозатор предназначен для ручного регулирования состава смеси. Устанавливалось только на карбюраторные моторы.

Подкапотного пространства с гбо

Поколение №3: Оборудование третьего поколения модернизировалось до уровня инжекторных моторов. В частности, комплектовалось электронным дозатором смеси и имело блок управления. Оборудование данного поколения характеризуется снижением потерь мощности, присущее первому и второму типам.

Поколение №4: Поистине, устройство нового поколения, так как впрыск газа (без воздуха) подается непосредственно в цилиндры. Если первые три поколения характеризовались подачей горючей смеси вместе с воздухом в цилиндры, что затрудняло работу подачи оптимального состава смеси.

В новом поколении пропан-бутановая смесь подается для каждого цилиндра отдельной форсункой — газовым инжектором. Каждая форсунка имеет управляющий блок, который принимает сигналы из штатного компьютера. Инжекторный двигатель остается таким же, только может работать как на бензине, так и на газу.

Поколение №5: Оборудование последнего поколения характеризуется высокими показателями точности. Основным отличием от всех вышеперечисленных поколений оборудования является впрыск газа в сжиженном состоянии.


Преимущества ГБО

Принимая решение об установке ГБО для своего автомобиля Нива Шевроле, немаловажно узнать о положительных качествах данного устройства:

1. Стоимость газа (бутана, пропана или метана) в 2-3 раза дешевле бензина и дизельного топлива.
2. Газ обладает более щадящими продуктами сгорания, нежели бензин.
3. Опасность газа сводится к минимуму за счет установки баллона с прочностью в 10 раз выше бензинового бака.

Если говорить о минусах, то любое изделие имеет такие отрицательные черты. Итак, к минусам относится:

1. Дороговизна оборудования, особенно 4-5 поколений.
2. Высокая стоимость установки. Но самостоятельная установка ГБО на Ниву Шевроле является уместной. Для этого нужно приобрести все необходимое оборудование и установить его своими руками в гараже.

Установка ГБО на Ниву Шевроле своими руками

Итак, зная какие поколения ГБО бывают, и какими качествами обладают, стоит уделить внимание их установке на внедорожник Нива Шевроле, которое проведем своими руками. Наилучшим оборудованием считается четвертое поколение, поэтому возьмем его за основу для установки.

В статье рассмотрим кратко азы установки ГБО, более детально можно ознакомиться на видео, представленном ниже. Итак, приступаем…

Расположение баллона

Установка баллона и магистрали

Существует два вида баллонов: тороидальный и цилиндрический. Первый размещается в багажном отсеке авто на место запаски. На Ниве Шевроле такого места нет, поэтому используется цилиндрический баллон. Существуют такие варианты его расположения: в багажнике или под ним. Второй вариант наиболее оптимален, так как позволит сэкономить место в багажнике, но есть одно, но… Потребуется доработать фаркоп по завершении установки ГБО. На фото показано размещение баллона. Немаловажно правильно закрепить баллон.

Для этого используются прорезиненные ленты и крепежные элементы. На видео подробно показан процесс крепления баллона.

Магистраль представляет собой латунные трубки, которые прокладываются под днищем внедорожника Нива Шевроле. Они прокладываются от баллона к подкапотному пространству. Правильное закрепление магистрали — считается привязка их к бензиновому трубопроводу.

Установка редуктора

Редуктор можно устанавливать и в начале выполнения работ. Данная статья указывает такую последовательность, чтобы понять принцип работы ГБО. На видео, процесс установки происходит на СТО, поэтому порядок отличается. Редуктор размещается в левой части подкапотного пространства. Крепится он к кузову автомобиля, но не на двигатель — уделите этому особое внимание.

    К редуктору должен быть обеспечен хороший доступ.

После его установки следует произвести врезку в систему охлаждения. Порядок действий описывается подробно на видео.

По окончанию к редуктору подводится магистраль высокого давления и патрубок с вакуумом. На фото ниже указано размещение редуктора с подключенными магистралями.

Расположение редуктора

Газовая рампа

На впускном коллекторе необходимо выполнить врезку штуцеров. Лучше всего коллектор изъять и выполнить сверлильные работы. Сверление необходимо проводить с особой точностью, чтобы газовые штуцера совпадали с бензиновыми форсунками (имели равный угол и располагались вблизи друг от друга).

Нарезается резьба на просверленных отверстиях. Ниже на фото представлено расположение места сверления отверстий под штуцера.

    Перед вкручиванием штуцеров обязательно смазывается их резьба специальным высокотемпературным герметиком.

Далее, устанавливается на место коллектор, и приступаем к установке газовой рампы, которую закрепляем в верхней части коллектора.

Установка газовой рампы

После того как рампа установлена, к ней прокладывается еще один трубопровод подачи газа от редуктора, устанавливается фильтр тонкой очистки газа. На этом техническая часть работы закончена. Выполнение электрической части подразумевает вызов специалиста-электромеханика, который прозвонит проводку в авто Нива Шевроле. На фото показано основное расположение элементов ГБО на автомобиле.

Схема расположения газового оборудования

Переделка фаркопа и глушителя

Стоит заметить, что потребуется переделка фаркопа и глушителя на Шиве Шевроле, потому как установка ГБО требует видоизменения этих устройств.

Итак, в этом случае имеется два способа, как установить фаркоп:

1) Приобрести новый фаркоп с обвесом от Bertone. На фото именно такой.

2) Переделка устройства. Коротко рассмотрим процесс переделки, который совершается на собственный страх и риск.

Фаркоп можно доработать следующим образом:

1) Взять трубу диаметром 34 мм и сделать на ней изгиб, подобный окружности баллона.

2) Сместить и обрезать крепежную пластину, а далее извлечь дополнительный кронштейн, чтобы он не упирался в заправочную горловину.

Фаркоп после переделки будет иметь следующий вид, указанный на фото ниже:

Фаркоп Шнивы

Важно! После выполнения переделки конструкции, фаркоп необходимо проверить на прочность.

После того как фаркоп переделан, стоит уделить внимание и глушителю Шеви Нивы, который также требует некоторой переработки.

Особенность переделки заключается в установке двух глушителей, которые привариваются последовательно друг к другу. Со второго глушителя выходит трубка, которая имеет изгиб под баллон. Более подробный процесс переделки глушителя для установки ГБО можно просмотреть на видео ниже.

Для пущей убедительности, что самостоятельная установка ГБО является опасной, ниже на фото представлено последствие таких работ.

Результат неправильной установки оборудования

Отзывы

Отзывы на форумах Шнивоводов разнообразны, но все практически больше за, чем против установки газобаллонного оборудования.
