Как заменить лампочку габаритных огней в автомобиле?

Эксплуатация5 февраля 2018

Ездить на автомобиле с неработающими «габаритами» запрещено правилами – любой сотрудник дорожной полиции, зафиксировавший подобное нарушение, вправе выписать водителю штраф. Чтобы заменить лампочку габаритных огней, которая перегорела и погасла, не нужно посещать автосервис – данную операцию способен выполнить каждый автолюбитель. Как правильно произвести замену, описывает дальнейшая инструкция.

Когда производится замена?

Четкого регламента для проведения этих работ производители транспортных средств не предусматривают. Существует всего 3 причины, по которым автолюбители меняют лампы габаритных огней на новые по мере необходимости:

Световые элементы вышли из строя – перегорели либо потухли от внешнего механического воздействия.
Хозяин авто решил установить более современные светодиодные лампочки.
Фонари стали светить слишком тускло.

Первая причина понятна и пояснения не требует. Установка светодиодов – операция полезная, поскольку эти элементы хорошо светят, долго служат и потребляют гораздо меньше электроэнергии. Главное, в процессе замены соблюсти полярность контактов, иначе новая лампочка может выйти из строя либо начнут перегорать предохранители.

Как правило, на уменьшение светового потока ходовых огней автолюбитель не обращает внимания, пока не поменяет одну сгоревшую лампу габаритов. Тогда становится заметно, насколько старый элемент горит тусклее нового. Причина – внутреннее потемнение стекла цоколя от осаждающихся частиц металла, исходящих от нагретой спирали. Поэтому обновлять старые «габариты» рекомендуется парами.

Советы по подготовке

Для замены двух лампочек габаритных огней не нужно создавать специальных условий и загонять машину в гараж – работы производятся в любом удобном месте. Что необходимо сделать:

Отключить «минусовую» клемму аккумуляторной батареи.
Демонтировать узлы и детали, перекрывающие доступ к блокам головного света из подкапотного пространства.
Снять пластиковые защитные колпаки, закрывающие задние части блоков, где расположены световые приборы.

Чтобы поменять габаритную лампочку, нужно добраться до фар с задней стороны, предварительно демонтировав мешающие элементы. В зависимости от марки и модели автомобиля возле блоков головного света может стоять корпус воздушного фильтра, аккумулятор, патрубки охлаждающей системы и так далее. Также следует убрать декоративные пластиковые панели и накладки.

Инструкция по замене ламп

Внутри блоков головного света у разных машин встречается 2 типа ламп и разъемов – старого и нового образца (рестайлинговые). Замена лампочки габаритных огней дорестайлингового типа выполняется следующим образом:

Добравшись до задней части фары, отсоедините разъем подачи электропитания к световому элементу. Отключать колодки мощных ламп головного света не требуется.
Возьмитесь за разъем и проверните на 45–60° против часовой стрелки. Извлеките элемент из гнезда.
Аккуратно вытащите лампочку за цоколь, не вращая вокруг собственной оси.
Вставьте на ее место новую, убедившись, что контакты совмещаются правильно.
Подключите провода и проверьте работоспособность новой детали, затем соберите блок в обратной последовательности.

Примечание. На различных моделях транспортных средств элементы старого типа могут поворачиваться в разные стороны – за и против часовой стрелки.

В процессе монтажа купленной лампы не следует браться голыми руками за цоколь, о чем предупреждает инструкция, прилагаемая к каждому изделию. Перед установкой оберните стеклянную колбу мягкой ветошью либо наденьте матерчатые перчатки.

Обновленные версии элементов отличаются габаритными размерами и способом монтажа. Замена лампы производится аналогичным образом, только отключать разъемы и поворачивать патрон не нужно – деталь вынимается из гнезда вместе с проводами.

Другое дело, что доступ к лампочке нередко бывает ограничен – рукой за патрон не взяться. В подобных случаях практикуется 2 варианта:

воспользоваться специальным инструментом;
сначала вытащить большую лампу головного света, потом достать габаритную.

Хозяева некоторых машин используют свободное пространство позади фар для установки редуктора, работающего в системах питания двигателя сжиженным газом. Снять агрегат для замены лампы бывает довольно сложно.

Поменять световые элементы задних «габаритов» значительно проще. Основная работа – снятие пластиковой и тканевой обшивки со стороны багажного отделения. Лампочки вытаскиваются из патронов вышеописанным способом.

Замена ламп ближнего света | AUTO-GL.ru

Фара современного авто – сложное электронное устройство, содержащее множество разных элементов. Главными элементами являются лампы, то есть источники света. Из всех ламп, установленных в модуль фары, чаще перегорают те, которые обеспечивают ближний свет. Для галогенных световых приборов наработка на отказ составляет 500–750 часов. В качестве ламп ближнего света используются именно «галогенки». Рассмотрим, как проводить замену галогенных ламп, оснащённых цоколем H7: для источников ближнего света этот типоразмер является основным.

Содержание статьи

Почему может не включаться ближний свет

Рассмотрим причины, по которым может не гореть ближний свет. Ток в цепи питания лампы коммутирует реле. Ещё в этой цепи есть предохранитель.

Знайте, что в большинстве авто для правой и левой фары используются раздельные предохранители. Чтобы выяснить подробности, не ищите схему проводки. Вам понадобится только схема монтажного блока, расположенного возле торпедо.

Блок, содержащий все реле и почти все предохранители (ВАЗ-1118)

Нужно ясно представлять себе, где находится предохранитель, замыкающий цепь питания неработающей лампы. Также надо найти реле, отвечающее за работу фар. Эти сведения понадобятся, чтобы узнать, почему лампа перестала включаться:

Могли окислиться контакты реле. При попытке включения реле будет исправно щёлкать, но иногда этого оказывается недостаточно. Окислиться могут только силовые клеммы, которые потребуется очистить;
Если сгорел предохранитель, установленный в цепь питания, попробуйте заменить его. Однако просто так предохранители не сгорают, и нужно искать причину. Возможно, ей стало попадание жидкости на цоколь лампы;

Изъяв предохранитель, на каждом из контактов разъёма надо замерить напряжение. Если оно равно 0 Вольт, а ближний свет при этом был включён, менять лампу будет бесполезно. Лучше сразу обратиться к автоэлектрику;
Допустим, контакты реле очищены, а в разъёме в момент включения присутствует 12 Вольт и предохранитель исправен. Тогда причиной, по которой свет не включается, будет именно перегорание лампы. Это верно в 99% случаев.

Пошаговая инструкция

Устройство фары в современном авто часто является уникальным. Однако лампы, снабжённые цоколем h7, всегда подключаются одинаково. К плоскости фары металлический цоколь прижимает скоба, изготовленная из проволоки. Все элементы, такие как скоба и разъём для цоколя, в разных автомобилях отличаются мало. Так что можете следовать инструкции с уверенностью в том, что не сделаете ошибок, характерных для начинающих автовладельцев.

Что лучше купить

Допустим, нужно выбрать что-то надёжное и не слишком дорогое. Тогда подойдёт продукция европейских брендов: OSRAM, Philips, BOSCH. Лампы Philips обладают высокой долговечностью, хотя светят они менее ярко, чем «галогенки» OSRAM. Продукция фирм BOSCH и OSRAM отличается мало, но источники с высокой цветовой температурой фирма BOSCH не выпускает. Кому-то нравится, когда свет немного желтит, и лампы BOSCH тогда будут лучшим выбором.

У отечественных брендов есть одно достоинство – это низкая цена. Лампы компаний «Маяк» и «Диалуч» выпускаются в широком ассортименте, но выдающимися характеристиками они не обладают.

Комплект ламп ближнего света фирмы «Маяк»

Ещё есть премиальные бренды. Они принадлежат фирмам из Японии, которые сохраняют лидерство уже много лет. Цены на такую продукцию самые высокие. Выбор оставим за владельцем.

К лампам ближнего света подводится то же напряжение, что ко всем остальным (12 Вольт). А их мощность обычно равна 55 Ваттам. На упаковке можно видеть следующее обозначение: «12V/55W». Изготовитель устанавливает именно 55-ваттные лампы, но многие автовладельцы проводят «тюнинг», повышая мощность. Так поступать не рекомендуется.

Как производить замену

Перед выполнением замены ламп всегда отключайте АКБ. Достаточно снять минусовую клемму, но даже для такого простого действия иногда нужен накидной ключ. Если сеть обесточена, можно начинать демонтаж. Цоколь лампы будет закрыт накладкой, а чтобы снять её, специнструмент не нужен.

Каждая из ламп обычно защищена накладкой

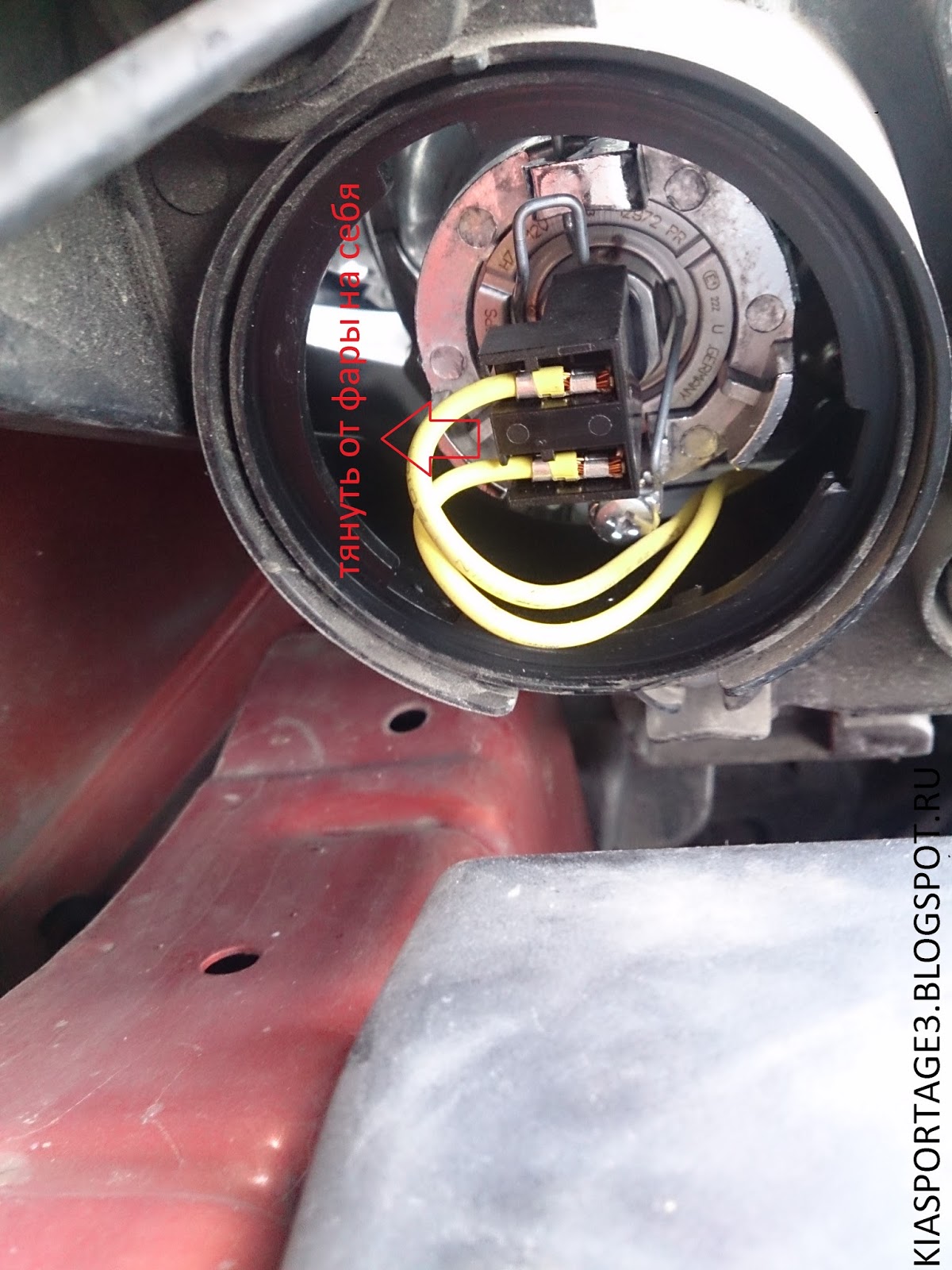

Под накладкой всегда находится цоколь. Первым делом отключают клеммник, закреплённый на контактах лампы. Колодку с клеммами просто вытягивают назад. На этом шаге не используются ни плоскогубцы, ни отвёртка.

Колодку можно снять рукой

Цоколь лампы будет прижат к фаре проволочной скобой. На скобу нужно надавить и затем вывести её из зацепления.

Проволочную скобу подгибают и выводят из зацепления

На последнем шаге лампа не удерживается ничем. Её можно вытащить, а затем установить на её место новую.

Старая лампа демонтирована полностью

Проводя монтаж, все действия выполняют в обратном порядке. Стекло нужно очистить, для чего подойдёт средство «Секунда». К чистой колбе нельзя прикасаться руками, поэтому одевают перчатки.

Чтобы поджать скобу, закрепляя цоколь, обычно пользуются плоской отвёрткой.

Установив защитную накладку на место, выполняют проверку сделанной работы. Подсоединив АКБ, включают свет фар. Допустим, лампа не включается, а предохранитель, который был исправен, сгорел. Тогда нужно искать, где именно появилось короткое замыкание. Скорее всего, плюсовой провод был соединён с корпусом.

Лампы лучше менять парами, левую и правую сразу. Ещё после замены рекомендуют проводить настройку.

Настраивают направление пучка света

Отогнав авто от вертикальной плоскости на 5 метров, включают ближний свет. Верхняя граница пучка должна быть на 75 мм ниже, чем центр фары. Граница пятна имеет форму ломаной прямой, а точка излома на схеме обозначена буквой «E». Точка «E» не должна быть смещена влево или вправо.

В инструкции к авто указывается, где находятся регулировочные винты фар. Одним из них настраивают наклон по вертикали, а с помощью второго меняют направление луча «вправо-влево». Чего-то другого пока не изобрели.

Почему лампы перегорают слишком часто

Напряжение, подводимое к контактам галогенной лампы, должно равняться 13,5 Вольтам. Но в реальности всё выглядит сложнее. Когда заряжается АКБ, напряжение в сети специально доводится до 14,2 Вольт. Срок службы ламп при этом сокращается.

Напряжение, В	Относительная яркость, %	Относительный срок службы, %
11,48	53	1000
12,15	67	440
13,5	100	100
14,18	120	50
14,85	145	28

Проведите замеры напряжения бортсети. Допустим, на высоких оборотах значение превысит 14,4 Вольта. Значит, нужно срочно ремонтировать генератор.Большую часть времени, когда мотор работает, генератор выдаёт ровно 13,5 Вольт. Поэтому не нужно понижать напряжение, включая последовательно с лампой дроссель или резистор. Это приведёт к снижению яркости.

Чтобы измерить напряжение, мультиметр подключают к клеммам АКБ.

Нужен доступ к обеим клеммам штатного аккумулятора

Мотор в ходе эксперимента нужно будет завести.

Причиной, по которой лампы выходят из строя, может стать и недостаточная герметичность фар. Если плафон постоянно запотевает, то ясно, что колба не останется идеально чистой. А вообще частое перегорание ламп – это повод обратиться к автодилеру (здесь речь идёт о машинах, не снятых с гарантии).

Кто-то в своих отзывах сообщает, что меняет лампы с цоколем H7 каждые два месяца. Есть и другие отзывы, где говорится, что одного комплекта ламп хватает на год. На самом деле срок службы всегда указан на упаковке, а составляет он 500 или 750 часов. По-хорошему, эти цифры можно умножить на 2, а если лампа сгорает раньше, надо искать причину. Ей может быть неисправность бортсети. О поддельных лампах, в отличие от свечей зажигания, мало кто слышал. Другое дело продукция, изготовленная по упрощённой технологии. Тут наш совет звучит так: внимательно изучайте упаковку.

(1 голос, среднее: 1 из 5)

Как заменить лампочку ближнего света самостоятельно

По правилам дорожного движения запрещается эксплуатировать транспортное средство с неисправными фонарями. Где бы вы не находились, если в фаре автомобиля перегорела лампочка, вы должны сразу ее заменить. Хорошо, если рядом оказался специализированный сервис и новая лампа с собой, а если трасса, ночь или пробка? Запас нового электрооборудования в бардачке и навык самостоятельной замены не будут лишними.

Безопасность

Бесперебойная работа автомобильной оптики отвечает за безопасность передвижения по дороге в темное время суток. Каждый водитель это знает, но в 8 случаях из 10 откладывает смену перегоревших световых элементов, потому что неудобно, поздно или некогда доехать до сервиса. Публикуем инструкцию как заменить лампочку ближнего света самостоятельно.

Новые лампы

Купите в машину пару-тройку новых ламп на замену. Пригодятся на случай, если перегорят обе фары или осветительный элемент сломается во время самостоятельной замены лампочек. Чем больше запас, тем спокойнее на трассе.

Какие лампы выбрать?

Лампы с нитью накаливания из вольфрама. Низкая цена, световой поток слабой интенсивности, срок службы 125 — 200 часов.
Галогенные лампы. Один из самых распространенных видов. Невысокая цена, неплохая светоотдача и срок эксплуатации 400 — 500 часов.
Ксеноновые лампы. До недавнего времени давали самый яркий световой поток с голубоватым оттенком. Стоят недешево, эксплуатируются не менее 2000 часов, но не все разрешены для использования.
Светодиодные лампочки. Работают 30000 — 50000 часов, ярко светят, экономичны с точки зрения периода эксплуатации и стоимости.

Светодиодные лампы — рациональный и надежный выбор. Стоят почти как галогенные, работают в 10 раз дольше, не слепят встречные автомобили, при этом дают равномерную световую заливку для комфортного передвижения в темноте.

Стандартную галогенную лампу легко заменить на светодиодную или ксеноновую, главное подобрать элемент с таким же цоколем. В таком случае придется заменить лампы в обоих фонарях для одинакового и равномерного освещения дороги перед транспортным средством. Если вы решили поменять лампочку ближнего света на более мощную, выбирать нужно вариант, который не будет слепить водителей встречного транспорта. Для дальнего света можно выбирать варианты с более ярким и длинным световым потоком.

Проблема точно в лампе?

Первое, что стоит сделать — это исключить другие причины выхода из строя автомобильного освещения. Если ни одно из 3 приведенных ниже предположений не подтвердилось, можно с полной уверенностью просто поменять перегоревшую лампу.

Что могло произойти?

Окисление контактов реле. Если фара не горит по этой причине, вы услышите характерные щелчки, когда прислушаетесь к работе реле. В таком случае потребуется дополнительная очистка силовых клемм.
Сгорел предохранитель. Деформация этой запчасти не причина, а следствие, просто так она не ломается, нужно искать источник проблемы. Возможно попадание влаги на цоколь, но здесь лучше обратиться в сервис.
На контактах разъема нет напряжения, тогда лучше сразу обратиться к автоэлектрикам.

Меры предосторожности

Перед заменой лампы ближнего света, запомните несколько важных правил:

Не отсоединяйте аккумулятор, если двигатель работает.
Не используйте отвертки для смены предохранителей, чтобы не допустить замыкания.
Во время проверки электрооборудования нельзя проверять исправность цепей.
Используйте только предусмотренные для конкретной марки авто предохранители.
Не дожидайтесь пока лампа совсем перегорит. Своевременно меняйте осветительные элементы, дающие слабый световой поток на новые.
Прикасаться к лампочкам лучше в перчатках.

Подготовка

Конструктивные особенности различных марок транспортных средств подразумевают разные механизмы подключения фар в автомобиле. Но общая последовательность и принцип действий схож для большинства авто. Начать необходимо с подготовительных мероприятий.

Отключите аккумулятор от бортовой сети. Для этого снимите клемму со знаком минус.
Демонтируйте все, что затрудняет доступ к корпусу фар, так, чтобы можно было беспрепятственно производить манипуляции под капотом.
Фара представляет собой пластиковый короб с лампами внутри. Со стороны капота она закрыта пластиковой крышкой. Как только вы сможете освободить беспрепятственный доступ к коробу, снимите пластиковую крышку.

Освобождение доступа к фаре

Основные различия между транспортными средствами в действиях по замене фар заключаются в освобождении доступа к автомобильной оптике. В некоторых иномарках подобраться к самим фарам сложно. В качестве препятствий выступают: пластиковые накладки, патрубки, корпус воздушного фильтра, расширительный бачок охлаждающей жидкости и другие элементы автомобиля. Бывает, что добраться к фарам рукой невозможно из-за аккумулятора, в таком случае его придется на время демонтировать.

Будьте готовы к тому, что работать придется наощупь. Пространство под капотом очень плотно заполнено различными конструктивными элементами. Добраться до фары так, чтобы производить работы по замене и смотреть за этим невозможно. Совет: сделайте фото узла крепления лампы смартфоном, так будет проще разобраться.

Пошаговая инструкция по замене лампочек

Последовательность действий подойдет для большей части легковых автомобилей.

Убираем резиновую заглушку, берем в контактную колодку, в которую подключены провода. Плавными движениями вправо и влево расшатываем колодку и снимаем разъем с контактов.
В гнезде есть проволочный фиксатор, его прижимает цоколь лампы. С другой стороны он закреплен на кронштейне. Надавливаем на петлеобразный конец фиксатора и сдвигаем вверх или вниз, чтобы снять пружину из зацепления с проушинами.
Отводим скобу в сторону и вытаскиваем лампу, предварительно запомнив положение корпуса. Скобу вращать не надо.
Надеваем перчатку из тонкой ткани, берем новую лампу и вставляем ее в гнездо, держа за цоколь. Возвращаем фиксатор на место и защелкиваем в проушинах. Не забудьте предварительно отвести в нужную сторону.
Подключаем контактный разъем и ставим на место заглушку.

После завершения работ возвращаем детали на место. Подсоединяем аккумулятор и проверяем как работает замененная автомобильная оптика. Если при проверке обнаружилось, что фары светят потоком разной интенсивности и цвета, лампочку во второй фаре необходимо также заменить.

Почему лампы быстро перегорают?

Здесь две группы причин. Первая связана с качеством и эксплуатационными характеристиками самих ламп. Срок службы ламп накаливания и галогенных лампочек меньше, чем у ксеноновых и светодиодных. Оптика заводского производства качественнее и долговечнее кустарных аналогов. Срок использования зависит от упаковки, транспортировки и условий хранения электрических элементов.

Вторая группа причин, по которым лампы не вырабатывают заявленные производителем часы — проблемы в самом автомобиле.

Напряжение электросети «скачет» или не соответствует норме.
Внутрь блока попадает влага.
Провода, соединяющие фонари с аккумулятором, переломаны или теряется контакт вследствие окисления клемм.

Быстрое перегорание ламп может быть следствием повышенного напряжения в сети. Если показатель выше нормы (норма от 12 до 13,5 Вольт), лампы светят ярче и быстрее выходят из строя. При проскальзывании приводного ремня, возникновения неполадок с регулятором или проблем с генератором напряжение может повышаться.

Совет: Если в системе происходят скачки напряжения, фары могут не работать из-за перегоревших предохранителей. Их стоит проверить до того, как приступать к замене автомобильного света.

Поменять лампу ближнего света несложно. В первый раз на это придется потратить достаточно времени и сил, но, проделав это один — два раза, вы сможете быстро выполнять задачу замены перегоревшего электрического элемента в любых условиях. Сэкономите время, деньги и почувствуете дополнительную уверенность на дороге.

Даже если вы решите не заменять лампы ближнего света фар самостоятельно, а прибегать к помощи автосервиса или знакомых, стоит держать в бардачке 2-3 одинаковых, качественных лампы. Мы рекомендуем марку LOYO. Сотрудничаем с производителем 8 лет, никаких нареканий и отрицательных отзывов, идеальный вариант для яркого, не слепящего автомобильного света.
