Как сделать самому покрасочную камеру: как сделать самодельную малярную камеру для порошковой окраски в гараже

все для установки оборудование +Видео

Вопрос о том, как сделать покрасочную камеру своими руками по чертежам приходит на ум сразу же после изучения цен на готовые красильни. Ведь нет же в них ничего сверхъестественного, чего нельзя соорудить самому, где-то из подручных материалов, ну а где-то и прикупив необходимые элементы.

Зато так получится довольно неплохая экономия, которая даст возможность направить большую сумму бюджета в какое — то другое русло, например, в оборудование для покраски или в сам материал.

А это уже прямое вложение в качество будущей услуги. Давайте пошагового рассмотрим вариант создания красильни для автомобилей своими руками.

[contents]

Содержание:

Покрасочная камера. Общие сведения

С чего нужно начать создание камеры

Основу покрасочной камеры можно построить с нуля, а можно начать обустройство даже в самом обычном гараже.

Требования

Теперь прикинем какими требованиями должна обладать будущая красильня:

1. Для подготовки автомобиля к порошковой покраске нужно отшлифовать его кузов. Значит вентиляция должна справляться с выведением из помещения пыли и подачей свежего воздуха в него из вне;
2. Во избежание отравления работника парами и частицами лакокрасочных материалов в камере должны находится фильтры для воздуха, иногда используют конструкцию с водяной завесой;
3. На этапе сушки свежего покрытия воздух должен постоянно циркулировать и поддерживать определенную температуру.

Коротко о критериях

Собрав вышеописанные критерии заявляем, покрасочная камера должна представлять собой закрытое помещение с системой вентиляции и теплорегуляции, оснащенное фильтрами воздуха и освещением.

Вентиляция может быть одномоторного варианта и двухмоторного.

• Первая нацелена только на приточное очищение воздуха, она гораздо проще в исполнении, но сильно уступает второй.
• Двухмоторная выполняет очищение как на входе, так и на выходе воздуха, что будет наиболее эффективно. Но и в том и другом случаях воздух должен циркулировать по всему помещению, не оставляя ни одной мертвой зоны.

Для нагрева воздуха обычно используют регулируемую газовую горелку. Элемент нагрева располагают после фильтра и вентилятора.

Здесь очень важно учитывать безопасное расстояние между нагревателем и взрывоопасными веществами и траекторию движения горячего воздуха, во избежание несчастного случая. Нагрев должен автоматически прекращаться в момент выключения вентиляции.

Важно! Пожары в процессе работы с лакокрасочными материалами не редкость, поэтому крайне важно четко продумать пожарную безопасность.

Все отделочные и утепляющие материалы должны быть негорючими, а устройства внутри комнаты быть защищены от взрывов.

Электроприборы иметь заземление, а теплообменники оснащены термостатами, предотвращающими перегрев. Бокс снабжён качественной пожаротушильной системой.

Учитывая переменчивость погоды нашей местности к списку функционала для камеры добавляем еще условие о необходимости хорошей теплоизоляции, которая также подбирается по всем правилам пожарной безопасности.  Неплохим выбором здесь будет минеральная вата.

Освещение в идеале должно быть бестеневым и не давать мерцание, иначе могут быть неприятные казусы в работе.

Обязательным в боксе будет наличие пожаротушительного оборудования и специального термостата, обеспечивающего пожарную безопасность.

Пульта управления для блокирования воздушного канала на случай аварийной ситуации и система заземления электропроводки.

Пожалуй, это весь минимальный набор нужный для покрасочной камеры, позволяющий начать в ней работу. Конечно если есть желания, то можно добавить ещё и рельсы, и аппарат поднимающий и перемещающий автомобиль, гидравлические корзины, аппараты для сварки и т.д.

Стоимость

В итоге доли бюджета на сооружение покрасочной камеры распределяться приблизительно так:

• 30% уйдет на возведение усиливающего каркаса (его придется сделать даже если камера строится не с нуля),
• 50% займет оборудование системы вентилирования и отопления,
• приспособления для очищения воздуха отнимут не менее 10%,
• оставшиеся 10% стоит пустить на освещение.

Покрасочный бокс своими руками пошагово

Собрав в список составляющие будущей красильни, следует выполнить необходимые расчеты для каждой системы в отдельности и проверить согласованность их в комплексе. Правильно сделать чертежи и набросать смету.

В целом, план создание покрасочной камеры своими руками будет следующим:

1. Конструкция камеры описывается в чертежах. Здесь должны быть описаны и подсобное помещение, и подполье, и основная комната. Их размеры и конфигурация. Устройство всех необходимых систем, оборудование несколькими выходами;
2. Сооружение камеры. Обустройство подполья, для расположения вытяжной и фильтрационной системы, самого пола, вывод вытяжки наружу, монтаж металлической обрешетки пола;
3. Отделочные работы с применением огнестойких и теплоизолирующих материалов;
4. Монтаж воздухообменной системы;
5. Сбор каркаса потолка из метала и установка верхних труб воздухообмена и потолочного фильтра;
6. Закрепление напольного фильтра под металлической решеткой по всей площади камеры, сборка труб воздуховода;
7. За пределами камеры установка моторов с использованием входных карманных фильтров, монтаж теплогенератора и рекуператора, крепление регулирующих заслонок;
8. Оборудование камеры освещение;
9. Установка пожаротушильного оборудования;
10. Настройка системы автоматического управления с датчиками контроля безопасности.

Описанный план — лишь пример, который позволит сориентироваться в своих действиях.

Совет! Систему воздухообогрева с автоматикой лучше всего купить единым блоком. Так вы обеспечите налаженное функционирование всех режимов камеры без лишних проблем для себя.

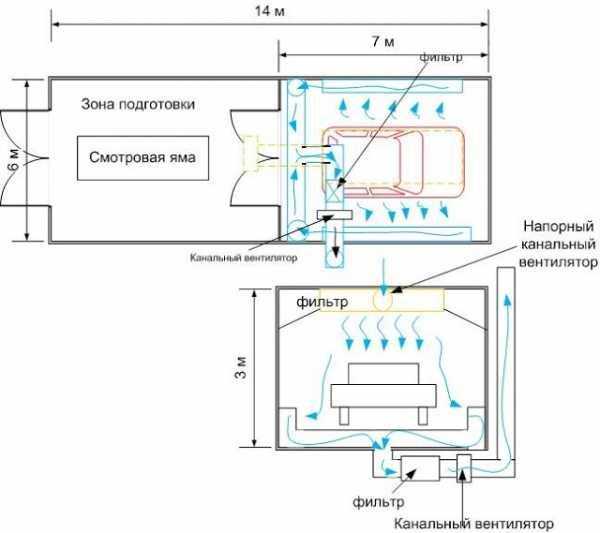

Схемы покрасочной камеры

Заключение

Создать покрасочную камеру своими руками не хуже покупной не так просто, как может показаться на первый взгляд, однако это принесет свои плоды в виде весомой экономии.

Только следует понимать, что при собственном возведении красильни экономить все-таки можно не на любом комплектующем. Система воздушного обогрева – одна из них.

Установку и настройку этой системы, также, лучше поручить специалисту. Тогда и экономию можно будет назвать разумной, а достоинства самодельной красильни очевидными.

Рейтинг

( Пока оценок нет )

0 7 744.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Покрасочная камера своими руками: чертежи, видео



Правильная покраска автомобиля может проводиться только в боксе, где нет пыли, создана нормальная влажность и отсутствуют сквозняки. Это может быть профессиональный бокс или созданная своими руками простая покрасочная камера. Любые малярные процессы, ремонт кузова машины и подкраска некоторых деталей производятся в условиях помещения с оптимальными факторами. Покрасочная камера своими руками – это достаточно сложный проект. Но если вам необходимо выполнить лишь небольшой объем работы, вполне можно воспользоваться простыми и недорогими технологиями.

В том случае, если вы хотите профессионально красить авто, покрасочная камера должна быть качественной, достаточно объемной и оборудованной всем необходимым для удобной работы. Здесь не должно быть лишних предметов, все помещение следует сделать полностью герметичным и комфортным для выполнения всех необходимых работ. Только так автомобиль будет окрашен качественно, а наложенные слои ЛКП не сойдут вместе с первыми осадками или морозами. Следует более подробно разобраться в вопросе создания такого объекта.

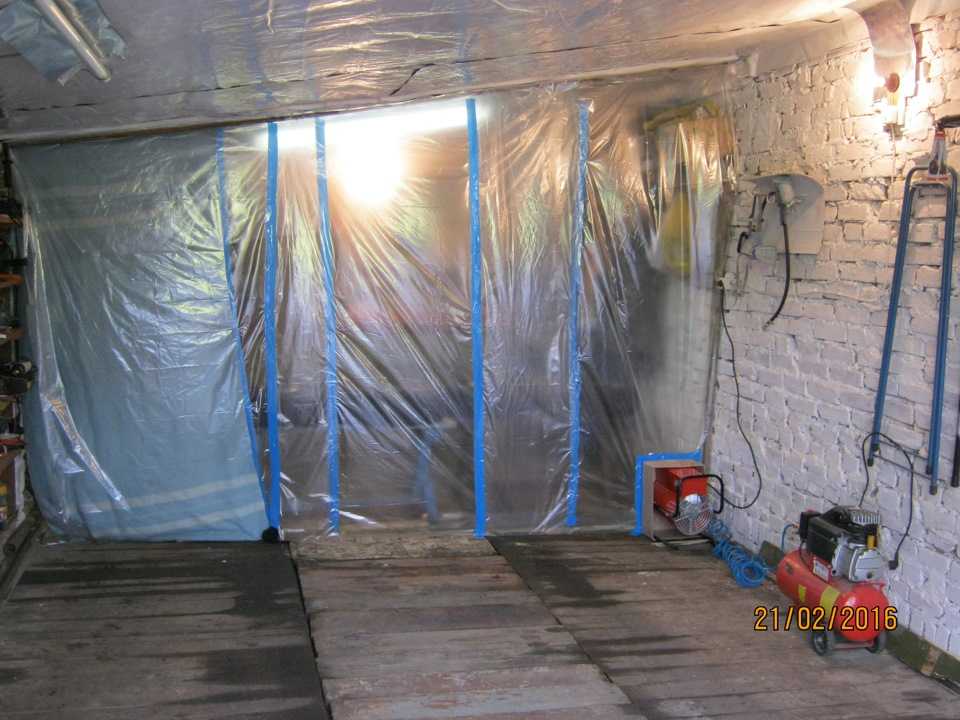

Импровизированный бокс для покраски своего авто

Если вы решили обновить ЛКП в автомобиле или провести кузовной ремонт своими руками, можно подготовить гараж и использовать его в качестве покрасочной камеры. Для этого вам потребуется вынести все лишнее из гаража, посмотреть несколько полезных видео с инструкциями по созданию оптимальных условий.

Если гаражное помещение не отапливается, лучше выбрать середину осени или весны, когда температура достаточно высокая. Стоит учесть такие требования:

• обратите внимание на размер – важно, чтобы вокруг автомобиля было место для передвижения при покраске;

• большое значение имеет вытяжка в покрасочной камере своими руками – вентиляция должна быть активной;

• иногда придется подсушить воздух, используя электрические обогреватели керамического или другого типа;

• важно очистить стены, пол и потолок от пыли и всевозможных загрязнений, проследить за отсутствием конденсата;

• заранее следует подготовить все для нормального перемещения по гаражу с пульверизатором в руках.

Вам придется поставить компрессор, а также обзавестись необходимой длиной шлангов. Автомобиль должен полностью помещаться, дверь гаража придется закрыть.

Хорошим решением будет установка пылевого фильтра на приточную вентиляцию. Это может быть даже примитивное устройство с низким ценником. Как видите, покрасочная камера своими руками в гараже потребует немало усилий, но может сэкономить вам достаточно много денег.

Организация профессионального бокса для покраски автомобилей

Вы можете посмотреть экспертные видео ролики, изучить чертежи, но так и не понять, как же соорудить покрасочную камеру с необходимыми техническими характеристиками своими руками. Чтобы покрыть краской авто, важно учитывать достаточное количество пространства вокруг машины. Уже на стадии создания чертежей придется планировать все размеры и объемы, учитывая также и коммуникации в помещении. Немаловажными будут следующие аспекты:

1. Вентиляция. Этот момент нередко занимает до половины общего бюджета. Установите качественные промышленные фильтры на входе и на выходе, используйте несколько приточных и вытяжных каналов.
2. Материал отделки интерьера. Это должен быть практичный и гладкий вариант материала, с которого легко смывается свежая краска. Иначе придется постоянно заказывать химическую чистку помещения.
3. Климат-контроль. Эта система должна уметь контролировать температуру и влажность воздуха. Для разных типов краски для автомобилей вам потребуются различные условия окружающей среды.
4. Режим сушки авто после покраски – это значительное повышение температуры на несколько часов, что требует также высокой герметичности и теплоизоляции здания. Иначе расходы на покрасочную камеру будут огромными.

Далеко не всегда даже для специализированных целей учитывают все эти особенности. Автомобили можно красить и в менее современных и дорогих условиях. При этом некоторые элементы можно не покупать в комплексных дорогих устройствах, а выполнить своими руками. Для создания хорошего оборудования вам потребуется приобрести действительно качественные чертежи. Лучшим вариантом будет распланировать строительство отдельно для вашего проекта.

Вентиляция – главные аспекты ввода и вывода воздуха

В покрасочной камере одним из самых важных моментов является вентиляция. Это возможность вводить высушенный воздух в помещение, доводить его до нужной кондиции в плане чистоты. Вентиляция в покрасочной камере своими руками может быть выполнена качественно. Для этого вам потребуется купить надежные материалы и организовать их качественный монтаж. Стоит учесть некоторые специфические моменты:

• в таком объекте для автомобилей важно отсутствие пыли, поэтому вентиляционные отверстия не должны быть открытыми;

• своими руками можно выполнить монтаж, а вот материалы и объекты лучше всего покупать готовые и высокого качества;

• следует организовать такой тип вентиляции, при котором вы сможете регулировать приток и отвод воздуха;

• отличным решением станет установка вентиляторов на все отверстия для проветривания, чтобы контролировать процесс.

Для создания в покрасочной камере должных условий зимой может потребоваться подогрев воздуха для вентиляционных отверстий. Это поможет подавать в помещение уже нагретый и высушенный воздух зимой или осенью. Так автомобиль можно будет покрасить своими руками и не платить за услуги дорогих мастерских. На далеко не всегда это получится сделать с малыми затратами, так что выгоды для начала нужно подсчитать.

Подводим итоги

Существует множество советов о том, как делается камера для покраски авто своими руками. Вы можете прочесть в сети невероятные советы о покраске автомобиля просто на открытом воздухе из баллончика с какими-либо секретными технологиями нанесения краски. Но будьте уверены, что только правильно подготовленный бокс станет действительно эффективным способом обновления или нанесения ЛКП. Ни один другой вариант не сработает столь же качественно и эффективно.

Своими руками нередко можно создать хорошие условия для покраски прямо в вашем гараже. Но не всегда получается произвести все задачи поистине качественно. Поэтому нужно помнить, что профессиональная покрасочная камера является лучшим решением. Недаром крупные компании тратят большие деньги на создание и поддержание оборудования в отличном состоянии. Затраты на покрасочный бокс зависят от того, какие цели вы преследуете. Порой можно обойтись подручными средствами и не потратить лишних денег. Но чаще всего расходы будут довольно большими.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Adblock
detector

Сделайте простую покрасочную камеру

Руководства по проектам тонкой деревообработки

How-To

Недорогая складная кабина позволяет безопасно распылять в помещении.

Автор: Jeff Jewitt#194–ноябрь/декабрь 2007 г., выпуск

Немногие столяры могут позволить себе специально построенную покрасочную камеру, особенно такую, которая соответствует нормам охраны труда и техники безопасности для распыления отделочных материалов на основе растворителей. С другой стороны, ожидание погожего дня и опрыскивание на улице тоже чревато проблемами. Ветер отбрасывает брызги обратно вам в лицо, и каждый жук в округе бомбит мокрую отделку.

Покрасочная камера здесь должна стоить менее 200 долларов и позволит вам распылять в помещении в контролируемой среде. Однако стенд предназначен только для отделки на водной основе. Я советую вам , а не распылять легковоспламеняющиеся материалы в помещении, если у вас нет специального помещения, оборудованного взрывозащищенным вентилятором и взрывозащищенными осветительными приборами.

---

Дополнительные советы и методы по распылению:

Как наносить аэрозольное покрытие

Основы распыления

Окрашивание трехмерных объектов

---

Конструкция кабины

При распылении в помещении важно отводить избыточное распыление, производимое пистолетом, не только по соображениям здоровья, но и для предотвращения оседания избыточного распыления на вашу мебель и создание шероховатой поверхности. Стенд, показанный ниже, выполняет это.

Простой стенд. Три изоляционные панели из жесткого пенопласта образуют боковые стороны. Четвертая панель образует верхнюю часть, удерживая все в устойчивом положении с помощью полосок обшивки. Фильтр топки и коробчатый вентилятор обеспечивают вентиляцию.

Вырежьте отверстие в центральной панели примерно в 30 дюймах от пола. Вставьте печной фильтр перед отверстием и поместите коробчатый вентилятор на козлы снаружи. Используйте дешевый сетчатый фильтр. Более дорогие виды, предназначенные для улавливания мельчайших частиц, слишком быстро забиваются лаком.

Стенд в работе. Вентилятор коробки вытягивает пары и брызги наружу. Для этого за оператором должен быть источник свежего воздуха, например, открытая дверь или окно.

При распылении вам потребуется яркое освещение в камере, чтобы различать влажные и сухие участки. Мне нравится использовать галогенные рабочие фары на штативе.

4-фут. на 8 футов. пенопластовые панели можно легко разрезать, чтобы они подходили для любого места. В сложенном виде для хранения будка имеет глубину менее 2 футов и достаточно легка, чтобы ее мог переносить один человек.

Фотографии: Марк Шофилд. Рисунки. Винс Бэбак

Следующий: Системы распыления для домашнего магазина

Направляющая

Отделка

Глава

Отделка распылением

Отделка

Отделка

Выберите и примените идеальную отделку для вашего проекта.

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по отделке проекта.

Начать бесплатную пробную версию

Основы отделки

• Введение в отделку
• Завершить выбор

Инструменты и материалы

Шлифовка и подготовка поверхности

Раскраска Вуд

• Красители и пятна
• Окрашенные отделки
• Эбонизация и окисление
• дымящийся
• Золочение

Типы покрытия и воск

Отделка распылением

• Оборудование и установка
• Методы распыления

Шеллак и другие покрытия

• Шеллак
• Французская полировка
• Готовые рецепты

Ремонт и отделка

• Завершить ремонт
• Отделка

Не стройте собственную покрасочную камеру | Покрасочные камеры

Покрасочные камеры – не рискуйте!

Аэрограф, который можно использовать вместе с покрасочной камерой

Изготовление моделей — популярное времяпрепровождение большого количества людей во всем мире. У разных людей есть разные способы нанесения покрытия на модели, один из самых популярных способов сделать это с помощью аэрографа. Аэрографы используются для различных целей, а не только для рисования моделей, например, люди используют их для украшения тортов (используя съедобную краску) и других вещей, таких как дизайн одежды или нанесение спрея для загара.

Продукты, используемые для некоторых форм распыления и аэрографии, часто могут быть легковоспламеняющимися или ядовитыми для человека, если они попадают в кровоток, поэтому покрасочная камера является удобным устройством, которое можно использовать для защиты себя и окружающей среды.

Что такое покрасочная камера?

Покрасочная камера представляет собой устройство, предназначенное для обеспечения безопасности пользователей краскораспылителей, аэрографов и других подобных устройств, которые используются для переноса потенциально вредного продукта на другую поверхность.

Обычно они состоят из шкафа, закрывающего область распыления, что предотвращает распространение используемого вами носителя в области, куда вы не хотите, чтобы он попадал. Наряду с этим имеется вытяжной блок, состоящий из вентилятора и выхода во внешний мир. У них также есть фильтры для предотвращения загрязнения воздуха, так как некоторые пары могут быть неприятными.

Почему опасно строить собственную покрасочную камеру?

Покрасочная камера Exagon

Если вы строите покрасочную камеру самостоятельно, следует избегать некоторых из следующих проблем, используя специально изготовленный продукт:

–         на блоке вентилятора не был правильно выполнен специалистом, искры могут смешиваться с горючими парами от используемых красок.

–          Это может привести как к пожару, так и к взрыву, которые усугубляются присутствием легковоспламеняющихся паров используемой среды.

–          Самодельные покрасочные камеры могут не обеспечивать надлежащую вентиляцию, которую можно найти в модели, купленной в специальном магазине. Это может иметь серьезные последствия, так как пары таких вещей, как краска для аэрографа, могут быть вредны для человека при вдыхании. Профессионально созданные продукты проходят тщательное тестирование, чтобы гарантировать безопасность их пользователей.

–          Строго не опасно, но с точки зрения профессионала самодельное устройство всегда заставит вас выглядеть менее серьезно в отношении того, что вы делаете, чем хорошо сделанное специально созданное устройство.

Есть ли польза от самодельной покрасочной камеры?

Единственным реальным преимуществом самодельной покрасочной камеры по сравнению с купленной в магазине является ее стоимость. С точки зрения времени и усилий, чтобы собрать его, самодельное устройство займет больше времени, любые проблемы с прорезыванием зубов не будут иметь резервного руководства, которое поможет их решить, и в целом это не лучшая трата времени или денег.

В Интернете есть много видео и блогов от тех, кто сделал свои собственные устройства и провозглашает их простоту, однако есть также рассказы о людях, которые ударили по домам и получили травмы или заболели из-за повреждений, нанесенных устройством.
