#1 26.07.2011 23:48:31
Что потребуется для установки карбюратора на инжекторный двигатель ваз-21067 (1,6)? (1): #2 26.07.2011 23:52:41
а какая цель переделки? #3 26.07.2011 23:57:52
Если цепь однорядная, то надо будет переделать на двухрядную т.к. под однорядную цепь идёт звёздочка поросёнка меньшего диаметра (соответственно будет не поставить трамблёр т.к. будет другое передаточное число) #4 26.07.2011 23:58:37
олежек1288, цель-поставить потом это пихло в семерку.(семерка карб, родной двиг 1,5, похдодим к 100тыщ). Добавлено 26.07.2011 23:59:56: #5 27.07.2011 00:02:20
Мишка, расскажи, почему решил такую переделку затеять? Обычно все наоборот стремятся сделать 🙂 «У действительно хороших водителей мухи расплющены об боковые стёкла.» (с) Вальтер Рёрль.  #6 27.07.2011 00:05:25
Однорядка идёт на моторах с гидрокомпенсаторами и гидронатяжителем цепи. Под всю эту приблуду недо много масла, для этого уменьшили диаметр звёздочки поросёнки => увиличили обороты масляного насоса, а соответственно и подачу масла. Добавлено 27.07.2011 00:06:06:
Например я #7 27. 07.2011 00:12:45
stErVA, может получиться такой движок урвать за небольшие рубли. #8 27.07.2011 00:16:51
Ну я к тому и веду, я просто подумал что мотор нивовский А классика хз была с завода с гидриками или нет. #9 27.07.2011 00:19:24
все верно ну а епь посмотреть не проблемма на крайний случай свою поставишь #10 27.07.2011 00:19:43
нету на классике гидрокомпенасторов. #11 27.07.2011 00:21:45
Вот в чем вся соль. #12 27.07.2011 01:07:01
И почему ты его не хочешь поставить себе , не переделывая на карбюратор ? Если нет своей цели в жизни, то приходится работать на того, у кого она есть. (1): #13 27.07.2011 01:10:09
Саня Борода, там можно сказать чисто двигатель.От инжектора там только рампа с форсунками. #14 27.07.2011 01:14:14
Ясно . Отредактировал Саня Борода (27.07.2011 01:15:47) Если нет своей цели в жизни, то приходится работать на того, у кого она есть. #15 27.07.2011 01:19:05
ИМХО на выемки можно забить. #16 27.07.2011 01:24:58
Саня Борода, #17 27.07.2011 01:40:47
Поставить впускной коллектор от карба. #18 27.07.2011 01:46:03
карб. ГБЦ Если нет своей цели в жизни, то приходится работать на того, у кого она есть. #19 27.07.2011 01:47:05
Инж. ГБЦ Если нет своей цели в жизни, то приходится работать на того, у кого она есть.  #20 27.07.2011 01:49:01
А вот так эти окна ближе выглядят . Если нет своей цели в жизни, то приходится работать на того, у кого она есть. |
|
09.2010
04.2009
Двиг 21214.
11.2008
01.2010
ruКак переделать инжекторный двигатель на карбюраторный
Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.
Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т.п.
Также многие переделывают уже имеющийся в наличии двигатель с карбюратором на инжектор.
В этом случае работы больше, так как требуется не только установить нужные элементы, но и выполнить определенные доработки и манипуляции с самим ДВС. Еще отметим, что некоторые автовладельцы также интересуются, можно ли инжекторный двигатель сделать карбюраторным.
Необходимость заменить более современный инжектор на карбюратор встречается относительно редко, однако также имеет место быть по тем или иным причинам. Далее мы поговорим о том, что нужно для того, чтобы установить инжекторный мотор вместо карбюраторного ДВС, а также как сделать из инжекторного двигателя карбюраторный мотор.
Содержание статьи
- Переделываем инжектор в карбюратор
- Замена карбюратора на инжектор
- Подведем итоги

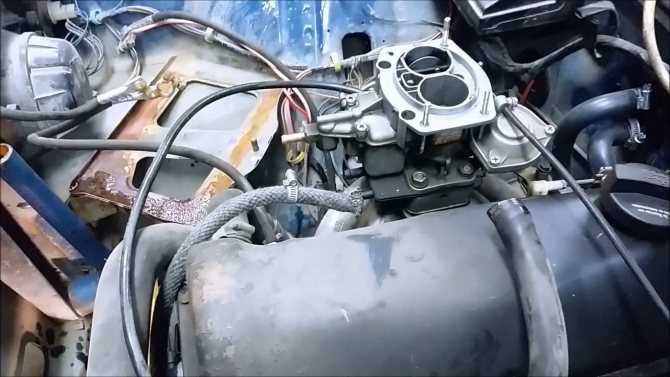

Переделываем инжектор в карбюратор
Начнем с того, что решение поставить карбюратор вместо инжектора не сильно популярно и обычно возникает в том случае, когда с системой питания инжекторного двигателя (бензонасос, форсунки и т.п.), а также самим ЭБУ и датчиками ЭСУД начинаются серьезные проблемы.
Если неисправности затрагивают сразу несколько дорогостоящих элементов системы, тогда расходы на покупку запчастей могут быть относительно высокими. Другими словами, владелец не хочет менять указанные элементы, предпочитая сразу установить более простую и дешевую в обслуживании и ремонте карбюраторную дозирующую систему.
Как уже было сказано выше, чаще всего подобные работы проводятся на старых иномарках с моноинжектором и ВАЗовских моделях, что позволяет рассматривать опыт доработки этих машин в качестве наглядного примера.
- Для установки карбюратора нужно снять инжектор и его элементы, а также поставить впускной коллектор от карбюраторного ДВС.
- Для переделки мотора не нужно целиком менять ГБЦ, как может показаться на первый взгляд. Единственное, существует вероятность того, что понадобится замена распредвала. Такая замена необходима в случае, если имеется специальный штифт под датчик. В этой ситуации распределительный вал меняют менять на обычный вариант.
- Работы с системой топливоподачи также в ряде случаев не предполагают замены бензобака. Достаточно отключить штатный электрический топливный насос, после чего устанавливается бензонасос от карбюраторного варианта. Также распространенной практикой является установка электрического насоса низкого давления.
- Что касается системы зажигания, понадобится трамблер, высоковольтные свечные провода, крепежные элементы и т.д.
- Также нужно подвести тросики газа и подсоса, а еще выполнить целый ряд других дополнительных работ (манипуляции с системой охлаждения, удаление катализатора из выпускной системы, укладка проводки и т.п.).
Еще добавим, что общие расходы на такую переделку мотора могут приблизиться к сумме качественного ремонта уже имеющейся инжекторной системы. Также важно учитывать, что после замены инжектора на карбюратор автомобиль станет менее экономичным и экологичным, возможно появление детонации, ТС может заметно потерять в динамике при неправильной настройке карбюратора и т.
п.
Отметим, что в процессе замены электронного впрыска также желательно отдельно интегрировать инжекторное зажигание на карбюраторный двигатель. Зачастую, речь идет об установке микропроцессорной системы зажигания МПСЗ.
Грамотная реализация позволит добиться стабильного искрообразования, а также избежать частых и распространенных проблем со штатной катушкой и целого ряда других неполадок системы зажигания, которые на практике свойственны устаревшим карбюраторным ДВС.

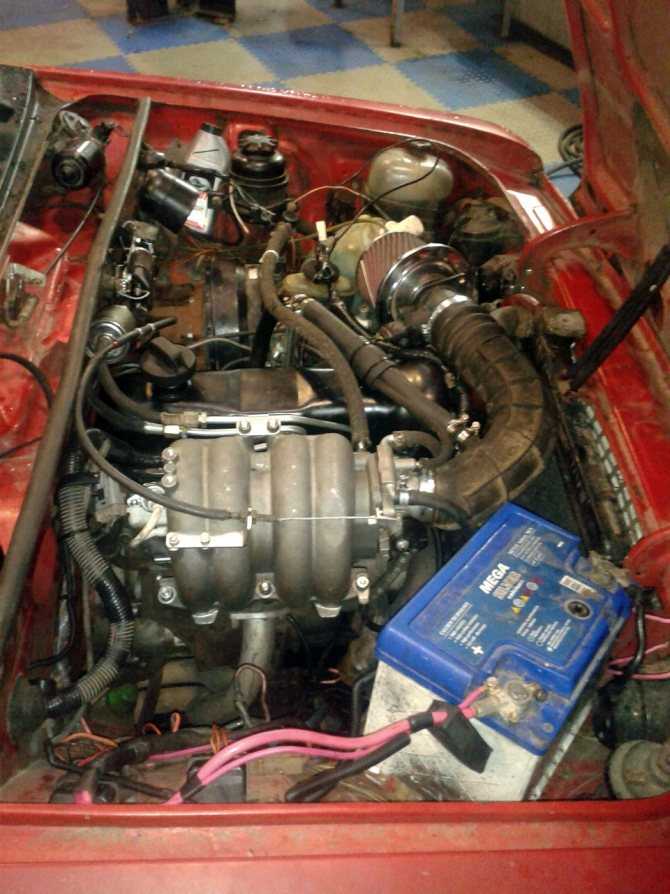

Замена карбюратора на инжектор
Теперь давайте рассмотрим более востребованный и частый вариант модернизации системы питания двигателя, а именно установку инжектора на карбюраторный силовой агрегат. Если коротко, для решения задачи нужно заменить впускной коллектор, ресивер, установить корпус воздушного фильтра, поменять топливную магистраль, поставить другой бензобак с электрическим бензонасосом, смонтировать ЭБУ и т.д.
В качестве примера возьмем замену на модели ВАЗ, которая выпускалась в разных комплектациях с карбюратором и инжектором (2108, 2109 и т.
д.). Как правило, для такой переделки используются запчасти б/у. В основе электронной системы впрыска многие задействуют блок управления Bosh M1.5.4.
Указанный тип ЭБУ относительно просто прошивается, для него имеется много модернизированных версий прошивок. Из общей схемы также исключен катализатор и лямбда-зонд (кислородный датчик).
- Итак, работы начинаются с замены топливного бака. Если бак грязный, тогда его нужно предварительно промыть. После этого производится монтаж электробензонасоса. Добавим, что в ряде случаев возможен вариант врезки насоса в топливную магистраль без замены самого бака.
- Далее в БЦ нужно высверливать дополнительное посадочное отверстие для ДД (датчик детонации). Также выполняются отверстия для установки кронштейна. Кронштейн нужен для установки модуля зажигания.
Отметим, что на некоторых моторах отверстия могут быть уже высверлены в заводских условиях. Если таких отверстий нет, тогда нужно искать специальные отливы на БЦ. Под датчик детонации глубина отверстия 1.
6 см, для кронштейна 2 см. Сверлить нужно осторожно, чтобы не испортить блок. Также после высверливания необходимо нарезать внутреннюю резьбу.
- Для получения доступа к блоку потребуется снять передний бампер, слить антифриз, снять радиатор охлаждения и т.д. Еще нужно учесть, что патрубок отвода ОЖ потребуется заменить на аналогичный, но уже с температурным датчиком.
Некоторые также меняют термостат, используя тройник от ВАЗ 10-й модели, который позволяет реализовать подключение расширительного бачка. Параллельно нужно будет заменить прокладку, так как старая после снятия отводящего патрубка обычно разрушается или повреждается.
- Следующим шагом будут работы с самим ДВС. Для начала потребуется слить моторное масло, демонтировать ремень ГРМ и зубчатый шкив, снять поддон двигателя. Что касается прокладок, нужно стремиться сохранить уже имеющиеся, так как приобрести новые хорошего качества бывает сложно.
Дальнейшие доработки по двигателю предполагаю замену масляного насоса системы смазки.
Также нужно заменить штатный шкив генератора на демпфирующий. Параллельно меняется и генератор, для которого отдельно подготавливаются крепления. Ремень генератора меняется на ремень клинового типа.
- Теперь можно перейти к системам зажигания, питания и электронного управления. Потребуется снять АКБ, трамблер, топливный насос, корпус воздушного фильтра, карбюратор, коллектор и другие элементы.
Еще нужно снять тросик газа, так как на версиях с инжектором этот тросик имеет большую длину. Еще снимается трос воздушной заслонки, проводка системы зажигания под капотом, катушка и коммутатор, система управления ХХ. Работы по замене также потребуют снятия топливных трубок, шланга вакуумного усилителя, который также нужно поменять на шланг с большей длиной (подходит от «классики» ВАЗ).
- Достаточное количество манипуляций потребует и подключение различных элементов ЭСУД, зажигания, датчиков и т.п. Другими словами, начинаются работы по электрике, для чего нужно разобрать панель приборов.
Среди основных операций следует выделить необходимость проложить жгут проводки от замка зажигания, выполнить реализацию входа тахометра. Подключение лампочки «чек» также потребует прокладки отдельного провода. Проводку из подкапотного пространства нужно протолкнуть в салон, после чего производится подключение. Также к монтажному блоку нужно подключить проводку системы впрыска.
Еще потребуется проводка для соединения приборной панели с проводами на бензонасос. Это нужно для корректной работы указателя уровня топлива в баке. Штатные провода, идущие по полу к баку, заменяются на новые, причем должен быть специальный разъем для подключения насоса.
Рекомендуем также прочитать статью о том, чем отличается карбюратор от инжектора. Из этой статьи вы узнаете об основных преимуществах и недостатках данных систем подачи топлива в двигатель.
Дополнительно нужно позаботиться о том, что вентилятор системы охлаждения работал нормально. Для этого нужно замкнуть провода, которые идут от вентилятора к датчику его включения.
Далее производится крепление контроллера, предохранителей и реле в тех местах, где заранее было предусмотрено их размещение. По окончании на ГБЦ монтируется так называемая заглушка, на которую подсоединяется «масса» системы впрыска.
- Теперь можно устанавливать коллектор, производить монтаж топливной рампы с инжекторными форсунками, ставить ресивер и патрубок дросселя. Также на данном этапе заменяется тросик газа.
Затем реализуется прокладка топливной магистрали по днищу автомобиля. Наиболее сложным моментом часто оказывается пропускание «обратки», которую нужно провести под механизмом рулевого управления. Для решения задачи нужно отпустить крепеж рулевой рейки с одной стороны, после чего попросить помощника ломом или монтировкой нажать на механизм.
- Финальным этапом работ с системой питания ДВС можно считать окончательный монтаж топливного бака. Если все в порядке, следует подключить топливные магистрали. Соблюдайте надежную фиксацию при помощи хомутов и крепежей всех элементов.
Теперь можно активировать бензонасос (подать на него электропитание) и создать в топливной системе давление. Это нужно для проверки герметичности, причем сделать такую диагностику необходимо до того момента, как форсунки будут установлены в свои форсуночные отверстия. Если проверка форсунок и всех соединений под давлением прошла успешно (нигде не течет топливо), тогда топливную рейку можно прикрепить к коллектору.
- Далее понадобится установить нужные датчики ЭСУД, смонтировать модуль зажигания, поставить свечные провода. Отдельно следует проверять надежность крепления «массы», качество укладки проводки, герметичность соединения шлангов и патрубков.
Завершением всего процесса доработок можно считать установку воздушного фильтра, а также подключение подогрева дроссельного патрубка и шлангов вентиляции картера ДВС. Теперь двигатель можно запускать, после чего мжет потребоваться регулировка качества топливно-воздушной смеси в режиме холостого хода и т.д.
Доверить такую работу лучше всего тем, кто специализируется на чип-тюнинге ЭБУ.
Подведем итоги
Как видно, выполнить переделку инжектора в карбюратор и наоборот является посильной задачей. Главное, иметь необходимые запчасти и определенные навыки. Еще отметим, что возврат от инжектора к карбюратору можно считать скорее исключением.
Намного чаще владельцы изъявляют желание сменить устаревшую систему с карбюратором на более экономичный и практичный инжектор. Также важно понимать, что использование новых деталей для такой доработки ставит целесообразность всей идеи под большое сомнение.
Если иначе, выгоднее сменить имеющийся карбюраторный автомобиль на аналог с заводским инжектором. Наиболее рациональным подходом для выполнения такой задачи можно считать покупку большинства запчастей исключительно б/у.
Главной проблемой будет найти и купить впускной коллектор, ресивер, контроллер, рампу с форсунками, топливные магистрали, бензобак с бензонасосом, корпус воздушного фильтра и другие необходимые элементы по сходной цене.
В этом случае затраты на установку инжектора реально смогут окупиться через некоторое время.
Ваз 21074 инжектор можно смело назвать «обновленной семеркой»
В 1982 году Волжский автомобильный завод выпустил новую модель ВАЗ 2107. Изначально это был автомобиль карбюраторного типа. Объем двигателя на разных версиях автомобилей отличался. Модель ВАЗ 21074 инжектор имеет объем двигателя 1,6 литра, что в точности соответствует объему двигателя ВАЗ 21074 с карбюраторным двигателем от «шестерки».
В целом автомобиль создан на базе ВАЗ 2105. Инжекторный двигатель более экономичен и начал устанавливаться на ВАЗ 21074 с 2006 года, специально для соблюдения условий экологической безопасности.
ВАЗ 2107, а также его модификации стали безоговорочными лидерами российского автомобилестроения благодаря хорошему соотношению цена-качество. Карбюраторный ВАЗ 21074 позаимствовал свой двигатель от ВАЗ 2106, а инжекторный ВАЗ 21074 от модели 21067.
Технические характеристики ВАЗ 21074
Для ваз 21074 инжектор имеет свои технические характеристики, определяющие его работу. Тип кузова автомобиля – седан с 4 дверями и 5 посадочными местами. Грузоподъемность автомобиля 400 кг. Вес багажа на крыше не должен превышать 50 кг. Средний клиренс автомобиля составляет 16,4 см. Но его минимальное значение равно 9см до нейтрализатора, что необходимо учитывать при движении по некачественным дорогам. Максимальная скорость этого автомобиля составляет до 150 км/ч. Разгон до 100 км/ч осуществляется за 16-19 секунд.
Двигатель ВАЗ 21074 инжекторный, рядный четырехцилиндровый с диаметром цилиндра 7,9см и ходом поршня 8см. Система питания с распределенным впрыском. Мощность двигателя 73,6 л. с. рабочим объемом 1,6 л и 5000 об/мин. Относительно трансмиссии ВАЗ 21074 инжектор технические характеристики можно выделить следующие. На автомобиль устанавливается механическая 5-ступенчатая коробка передач. Машина с задним приводом.
Рекомендуемый артикул: Тюнинг ВАЗ 2114 (тюнинг Лады 2114) своими руками, фото в придачу
Ходовая часть автомобиля представлена двумя передними подвесками независимой независимой на двух рычагах и задней зависимой подвеской (с жесткой балкой). Дорожный просвет у этой машины на высоком уровне, ну это русская машина. Тормозная система представлена передним дисковым тормозным механизмом и задним барабанным механизмом.
В целом характеристики ваз 21074 инжектор говорят о том, что машина неплохая и сможет долго служить своему владельцу. Он надежен в эксплуатации, но о значительной экономичности двигателя говорить нельзя, так как средний расход топлива составляет 6,8–9.6 литров на 100 км, в зависимости от стиля вождения.
Как работает схема управления ваз 21074 инжектор
ваз 21074 с инжекторным типом двигателя есть свои особенности. Во-первых, это электронное управление двигателем. Такая система четко контролирует состав топливной смеси.
Также работает и работает топливный насос, который включается и выключается электроникой. Такой контроль осуществляется над всеми частями двигателя.
Схема инжектора ВАЗ 21074 состоит из следующих основных узлов: электронный блок, несколько датчиков, соединяющих провода. На приборной панели имеется сигнальная лампа, загорающаяся при возникновении сбоев в работе компонентов системы. Когда машина начинает свою работу и заводится двигатель, начинается проверка его работы. Сигнальная лампа сначала загорается, а потом, если все в порядке, гаснет. Если во время работы автомобиля лампа загорается, то это говорит о возможной неисправности двигателя.
В ВАЗ 21074 установлен инжекторный генератор переменного тока трехфазного тока. Имеет встроенный выпрямитель и регулятор напряжения.
Рекомендуемая статья: Тюнинг Газели значительно повышает технические характеристики.
Важнейшим элементом электронной схемы является блок управления.
Именно он занимается выработкой сигналов управления работой двигателя и обработкой датчиков от показателей работы частей системы. Устройство имеет встроенную память, данные в которой сохраняются даже при отсутствии питания.
Датчики используются для формирования сигналов о работе, например, коленчатого вала и других, что позволяет синхронизировать работу элементов системы между собой.
В целом правильная работа форсунки ВАЗ 21074 позволяет уделять автомобилю минимум внимания и периодически проверять его на специальном диагностическом оборудовании. А вот карбюраторный двигатель более прихотлив и потребует большего внимания, так как его придется периодически чистить, регулировать и настраивать. Например, очень часто делают тюнинг ВАЗ 2109.(карбюратор).
Так же стоит отметить, что цена на ВАЗ 21074 (инжектор) доступная (около 4000$ в среднем, если поискать, то можно найти и за 2000$, но с этим еще придется повозиться), т.е. безусловно дополнительное преимущество наряду с экономичностью и надежностью автомобиля.
И напоследок видео как разгоняется ВАЗ 21074 инжектор до 150 км/ч:
Холостой ход ВАЗ 2107. Что с инжектором? Почему обороты двигателя нестабильны
Неисправность датчика (регулятора) холостого хода проявляется в нестабильной работе двигателя. Двигатель может глохнуть на холостых оборотах, что особенно неприятно при движении в пробке или остановке на светофоре. Еще одним проявлением неисправности являются «плавающие» обороты на холостом ходу, когда двигатель работает нормально, то немного «приглушает». Датчик холостого хода ремонту не подлежит, поэтому в случае неисправности его необходимо заменить.
Необходимый инструмент
Для замены датчика вам потребуется:
- Шлицевая (плоская) отвертка.
- Торцевой ключ на 13 (также возможен рожковый ключ).
- Ленточные хомуты.
- Прокладка корпуса дроссельной заслонки.
Проверка датчика холостого хода ВАЗ 2107 (инжектор)
Регулятор холостого хода (датчик) установлен на дроссельной заслонке.
Для проверки его работоспособности достаточно отсоединить от него колодку проводки и проверить вольтметром напряжение, подаваемое на контакты D и A. Если напряжение меньше 12 вольт, то неисправна цепь питания или электронный блок управления. Если напряжение в норме, проблема в датчике холостого хода (регулятор).
Замена датчика холостого хода
Датчик холостого хода ВАЗ 2107 снимается только вместе с дроссельной заслонкой. Во избежание ожогов при выполнении работ убедитесь, что двигатель остыл. Для демонтажа датчика выполните следующие операции:
После снятия датчика необходимо проверить уплотнительное кольцо, расположенное в месте крепления датчика холостого хода. Если он треснул или стал неэластичным, его необходимо заменить.
Проверка датчика холостого хода заключается в контроле сопротивления между выводами его обмоток. Между A-B и C-D должно быть около 53 Ом, между A-C и B-D оно стремится к бесконечности. Если сопротивление отличается, датчик холостого хода необходимо заменить новым.
Перед установкой нового датчика необходимо проверить выступ его иглы. Он должен выступать не более чем на 23 мм. Проверить это можно так:
Подать плюс на вывод D датчика холостого хода ВАЗ 2107.
Прикоснуться проводом массы к выводу С датчика холостого хода. Игла немного выскочит. Повторными касаниями, имитирующими импульсы от источника питания, вытяните иглу так, чтобы она заняла крайнее положение.
Проверить выступ штангенциркулем. При выступании иглы более 23 мм датчик подлежит замене на новый.
Перед установкой регулятора холостого хода необходимо смазать резиновое уплотнительное кольцо машинным маслом.
Датчик холостого хода устанавливается в порядке, обратном снятию. При монтаже необходимо проверить исправность ленточных хомутов и при необходимости заменить их. Также следует отметить, что устанавливать дроссельную заслонку необходимо только на новую прокладку.
Что делать если прыгают холостые обороты на ВАЗ 2107, есть ли от этого панацея? Топливная система доставляет владельцам много хлопот, но нужно учитывать одну особенность – не всегда она виновата.
Например, в карбюраторных двигателях с классической системой зажигания возможен разрыв контактной группы при нестабильности оборотов холостого хода. А вот с инжекторными двигателями все несколько проще. А теперь обо всем подробнее.
Почему обороты двигателя нестабильны?
Если речь о карбюраторе, то причин несколько:
- Засорился карбюратор, движение воздуха и бензина становится невозможным.
- Нарушена работа электромагнитного клапана — перегорела обмотка или забит жиклер.
- Засорен топливный или воздушный фильтр.
- Неправильная регулировка карбюратора ВАЗ 2107.
В большинстве случаев виноват электромагнитный клапан. Его внешний вид показан на фото. Он нужен в системе питания для следующей цели — открывает подачу топлива при включении зажигания и закрывает при выключении. Поэтому двигатель останавливается сразу после выключения зажигания.
Электромагнитный клапан карбюратора ВАЗ 2107 представляет собой небольшое устройство, состоящее из следующих элементов:
- Каркас.
- Обмотка (один конец соединен с металлическим корпусом).
- Шток, выполняющий роль клапана, открывающего и закрывающего подачу топлива на холостом ходу.
- Медная форсунка с отверстиями. Обратите внимание, что жиклеры промаркированы, есть несколько размеров.
Электромагнитный клапан работает только при включенном зажигании. Если вдруг в цепи питания возникнет обрыв, можно временно подключить центральный провод прибора к плюсовой клемме аккумуляторной батареи. Просто постарайтесь исправить это как можно скорее.
Подготовка к регулировке холостого хода
Если чистка и разборка карбюратора ВАЗ 2107 не планируется, то из инструментов пригодится одна отвертка. В приборной панели установлен прибор для измерения числа оборотов (тахометр). Но стоит обзавестись показателем качества смеси. С его помощью можно сделать топливовоздушную смесь в идеальной пропорции. В этой статье пойдет речь о регулировке с помощью этого приспособления.
Перед началом работы прогрейте двигатель до рабочей температуры.
Напомним, что это температура около 90 градусов. Также нужно поставить на место фильтр очистки воздуха, чтобы имитировать нормальную работу мотора. Убедитесь, что настройка поплавка правильная. Уровень топлива в камере всегда должен быть стабильным.
Существует множество требований к розжигу и распределению газа. Все зазоры должны быть правильными, а угол опережения зажигания должен быть установлен для используемого бензина. И самое главное — полностью открыть воздушную заслонку на время регулировки. На этом все, подготовительные работы кратко даны, теперь можно приступать к процедуре регулировки холостого хода.
Настройка холостого хода ВАЗ 2107
Внимательно осмотрите карбюратор, на нем несколько винтов — качество топливовоздушной смеси и количество. Именно с их помощью мы сейчас и попробуем отрегулировать карбюратор. Конечно, не у каждого водителя есть такой прибор, как газоанализатор. Однако не всех волнует уровень СО в выхлопе. Для удобства желательно наличие цифрового или стрелочного тахометра.
Как его правильно подключить, вы можете найти в соответствующей статье на нашем сайте.
Итак, запускаем мотор и крутим винт качества. Слушайте двигатель, останавливаться нужно в тот момент, когда число оборотов коленчатого вала максимальное. После этого начинаете вращать винт количества и добиваетесь частоты 1100. И последний шаг — выставляете винт качества на частоту 800-900. Обратите внимание, что при необходимости регулировку холостого хода необходимо повторить.
Вместо свечи вкрутить индикатор качества смеси и добиться оптимального цвета — фиолетово-синего или голубого. Регулировка качества смеси с помощью этого устройства упрощается. Правда, придется еще несколько раз крутить винт качества и количества.
А инжектор?
Здесь все немного проще, так как нет необходимости вносить коррективы. Причина в том, что за все отвечает умная бортовая система управления. А конкретно для холостого хода — регулятор (РХХ). Кто-то может назвать это датчиком холостого хода, но это понятие в корне неверно.
Дело в том, что на инжекторных автомобилях есть два типа устройств — датчики (считывающие) и исполнительные устройства. Регулятор холостого хода представляет собой шаговый двигатель, он ничего не измеряет, а наоборот, открывает и закрывает подачу воздуха через специальный канал.
Определить поломку РХХ можно только по внешним признакам, и то относительно. Дело в том, что контрольная лампа на приборной панели не загорится, если вдруг регулятор прикажет жить долго. Но если ощущаются неустойчивые обороты, либо они совсем исчезли, а двигатель дергается и глохнет, то в первую очередь, конечно же, стоит проверить работу РХХ. Стоит отметить, что иногда «Чек» может загораться при неисправности РХХ. Это происходит, когда двигатель стучит. Датчик детонации сигнализирует о неисправности электронного блока управления.
Поломки РХХ
Если у вас ВАЗ 2107 с инжекторным двигателем, то уделяйте должное внимание состоянию систем автомобиля. Если плавают обороты на двигателе впрыска, то нужно смотреть в первую очередь на регулятор холостого хода.
Дело в том, что поломка такого механизма, как РХХ, может привести к весьма печальным последствиям, вплоть до дорожно-транспортного происшествия. Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:
- Двигатель начинает «жить своей жизнью» — частота вращения коленчатого вала постоянно меняется, то уменьшается, то увеличивается. Следовательно, стрелка тахометра постоянно плавает.
- При запуске холодного двигателя частота вращения коленчатого вала не увеличивается, а колеблется в определенном интервале.
- При включении мощных электроприборов (например, автомагнитола, ближний или дальний свет) скорость снижается и не возвращается к заданному уровню.
- При включении нейтральной передачи двигатель начинает глохнуть, если время от времени не давать педаль газа.
Это основные признаки неисправности регулятора. По сути, любые перебои в уровне холостого хода – это первый признак поломки или мелкого дефекта РХХ.
Но пришло время поставить диагноз. Это будет легко сделать.
карбюратор ваз 2107. Падают обороты на холостых
- Настройки обычно не меняются. то ли бензин плохой, то ли где-то залетела соринка, что может быть более вероятно. нужно снять верхнюю часть карба и продуть все каналы и жиклеры, скорее всего холостой встанет на место.
- Попробуйте это.
- Если вент. круто, тогда скорость естественно упадет!
- Здесь важен не только карбюратор, но и зажигание…
Карбюратор промыть, отрегулировать приспособлением ИКС-1, проверить трамблер на износ подшипников (болтаться не должен)..,
контакты (если есть ..) — для чистоты и установить зазор.
С помощью стробоскопа проверьте угол и работу вакуумного и центробежного регуляторов.
Одновременно — все шланги, где может быть утечка воздуха. .
Метка должна проходить вдоль шкива — там где надо (если разбираетесь — то легко..).
Сам всегда делал на классике так — работало как часы.ИКС-1 классный аппарат для тюнинга карбюраторов..))
- Винт холостого хода отвечает за холостой ход; его не следует путать с регулировкой обогащения на карбюраторе. Скорее он капризничает, у его конструкции там иголка. Стоит копейки в коллекции, меняется быстро. Возможно нужно разобрать карбюратор, там есть прокладка, которая со временем разбухает и перекрывает канал холостого хода, как вариант, срезать, или купить ремкомплект карбюратора, только посмотрите какой карбюратор. Это сложнее, но иногда помогает замена прокладок. Все возможно сделать самому, А так в сервисе примерно от 500-800 руб. Обороты 800 это нормально, а то что прыгает не хорошо, может качество нашего бензина.
- Мужику голову бьют, а машину можно продать за 5 рублей / шутка / теперь серьезно, сбоку под корпусом фильтра есть запорный вентиль / как провод подходит / папа / мама / ключ к моему на 13 выворачиваем и делаем следующие вещи: чистим жиклер/в бронзовом сердечнике, вытаскиваем пассатижами через тряпку + когда ставишь марафет, подсоединяешь провод на место и прислоняешь корпус запорного клапана землю и включить зажигание, должен быть слышен четкий щелчок, т. е. вытягивание запорной иглы, т.е. открытие клапана. Потом подбираешь винт холостого хода / он закручен горизонтально в корпусе карбюратора / стабильные обороты холостого хода. ход / НА ПРОГРЕТОМ ДВИГАТЕЛЕ / по тахометру 700 — 750 об. Затем винтом качества /стоит под углом к корпусу/ выбираешь максимальную скорость в пике и винтом количества, т.е. обороты холодного хода. ты гасишь их до холода. двигаться и снова пытаться поднять скорость за счет броска
- -В вашем случае вариантов очень много — самый простой это соринка в карбюраторе, — самый печальный это прогар поршня… лично сталкивался с
- 7-ка карб должна стабильно работать без троек и падений на 850 об/мин.
Если на таких скоростях есть вибрации, то либо износились опоры двигателя, либо проблемы с системой впрыска или зажигания.
Попробуйте настроить параметры количества и качества карбюратора. Поставьте друга возле тахометра и на слух отрегулируйте обороты и равномерность работы двигателя.
Как только вам покажется, что вы подобрали хорошую смесь — заправьте газом. Когда все настроено, выключите его и запустите снова и посмотрите, как ведет себя машина.
Если все равно не получается, то идите разбираться с железяками. первым делом выкручиваем все свечи и смотрим состояние — если в масле — готовьтесь к ремонту - надо посмотреть в системе
- Очистить клапан холостого хода
- 1. Проверьте систему EPPH (если есть).
2. Проверить карб, (уровень топлива в поплавковой камере, ХХ, промыть карб, заменить воздушный фильтр, точнее фильтрующий элемент, отрегулировать ХХ, отрегулировать микропереключатель).
3. Замените прокладки на впускном/выпускном коллекторах.
4. Замените диафрагмы топливного насоса.
5. Затяните болты на карбе, на фильтре (поддоне).Мне помогло, надеюсь некоторые пункты помогут и вам.
е. вытягивание запорной иглы, т.е. открытие клапана. Потом подбираешь винт холостого хода / он закручен горизонтально в корпусе карбюратора / стабильные обороты холостого хода. ход / НА ПРОГРЕТОМ ДВИГАТЕЛЕ / по тахометру 700 — 750 об. Затем винтом качества /стоит под углом к корпусу/ выбираешь максимальную скорость в пике и винтом количества, т.е. обороты холодного хода. ты гасишь их до холода. двигаться и снова пытаться поднять скорость за счет броска
Когда все настроено, выключите его и запустите снова и посмотрите, как ведет себя машина. Карбюратор ВАЗ 2107 холостого хода Обеспечивается с помощью системы экономайзера принудительного холостого хода (ЭПХК). В целях выявления неисправности системы в данной статье описаны методы проверки и замены всех компонентов.
Система принудительного холостого хода карбюратора ваз 2107.
Проверка электромагнитного клапана.
Включаем зажигание, тем самым подавая напряжение на выход клапана. Издав характерный щелчок, клапан штуцера «1» должен открыться, а при выключении зажигания закрыться.
4. Замените неисправный электропневматический клапан новым. Для замены клапана ключом «на 8» отверните гайку крепления клапана.
Подсоединяем шланги так, от экономайзера карбюратора к боковому штуцеру, а шланг выходящий из впускного коллектора подключаем к центральному штуцеру.
Проверка блока управления электропневматическим клапаном.

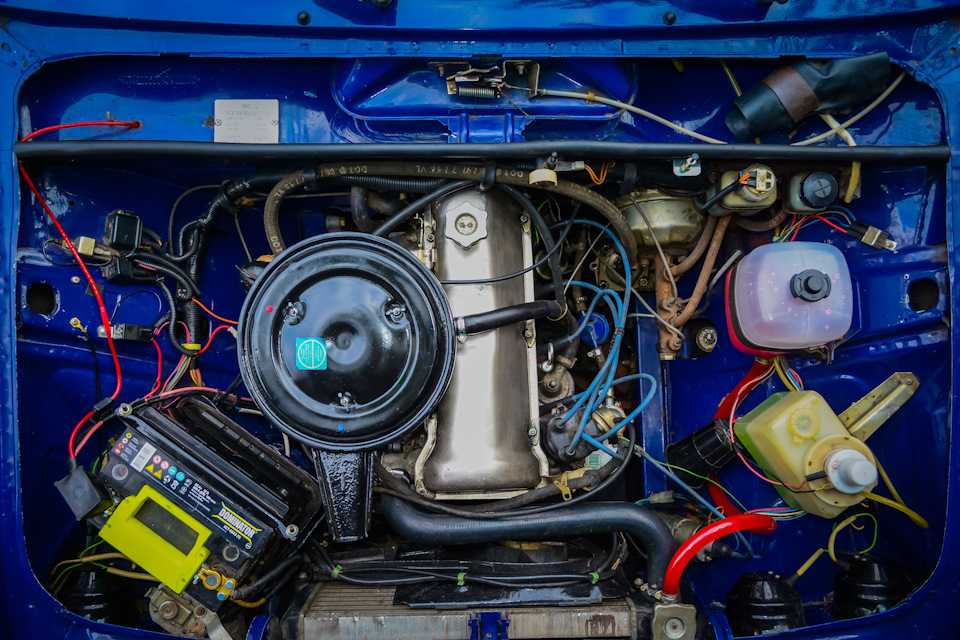

Блок управления электропневматическим клапаном EPHX находится на левом крыле в моторном отсеке.
Постепенно увеличивайте скорость двигателя. При частоте вращения двигателя 1500 — 2000 об/мин показания вольтметра резко падают до 0,5-1,5 В или гаснет контрольная лампочка.
Заменяем неисправный блок на новый, для этого.
