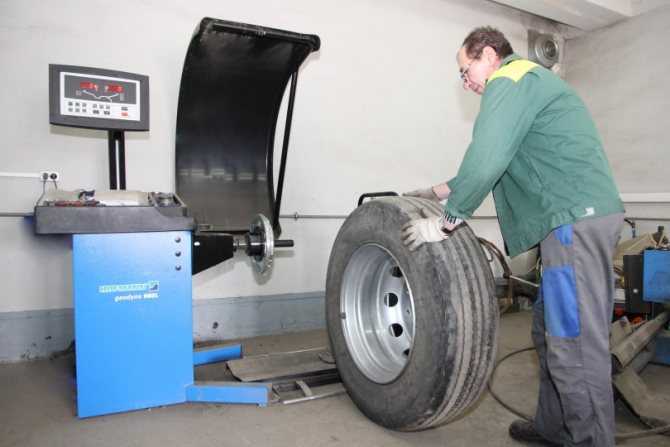

Самодельный балансировочный станок для колес своими руками. Как сделать балансировку колеса в гаражных условиях Как сделать станок для балансировки колес

Балансировочные станки определяют неровности на деталях в ходе вращения и помогают их устранять. Чаще всего устройства с таким принципом работы используют в шиномонтажных мастерских. Кроме того, эти аппараты нашли себе применение в машиностроительной отрасли, где помогают балансировать винты, турбины и другие детали.

Такие устройства могут быть оснащены оборудованием для автоматического исправления неровностей. В этой статье мы расскажем о калибровке балансировочного станка своими руками и опишем его строение.

Строение аппарата

Основой балансировочного станка являются опоры, на которые устанавливаются обрабатываемые детали и датчики, определяющие их сбалансированность. В ходе тестирования определяют уровень несбалансированности, а на основании этой информации предпринимают дальнейшие действия.

В зависимости от типа опор, балансировочные станки делятся на мягкие и жесткие. Первые измеряют параметры колеса, учитывая колебания опор. При этом под каждую деталь устройство дополнительно настраивают, что позволяет провести довольно точное тестирование.

Жесткие станки для балансировки колес способны тестировать различные типы деталей одним и тем же оборудованием. Это очень удобно, но качество измерений от этого может серьезно пострадать.

И на первом, и на втором варианте устройства особую роль играет датчик скорости. Не менее важен для такого станка и датчик, измеряющий углы разворота. В зависимости от варианта ввода информации балансировочные устройства могут быть ручными или автоматическими.

Принцип работы

Основной задачей балансировочного станка является определение баланса геометрического центра колеса с его массой. Разбалансированная деталь затрудняет любую работу и может привести к серьезной поломке. Устранение дисбаланса позволяет:

  1. Увеличить срок применения подшипников.
  2. Предотвратить преждевременное стирание покрышек.
  3. Увеличить эксплуатационный период подвесок.

Чаще всего такие станки пользуются спросом в период, когда водители меняют тип резины. Балансировку расстроенных деталей можно осуществить только на специальном оборудовании. На СТО есть станки, которые могут работать с самыми разными дисками в различных режимах.

Существует несколько вариантов, посредством которых можно исправить дисбаланс колес или других деталей:

  • Кольца для балансировки – используются в процессе ремонта металлообрабатывающих станков.
  • Регулировочные винты – в разбалансированную деталь вкручивают специальные штыри, посредством которых ее настраивают.
  • Высверливание – наиболее популярный вариант балансировки. Осуществляется посредством создания отверстий, которые меняют вес обрабатываемых деталей.

Ремонт балансировочного станка

После длительной эксплуатации отдельные детали устройства могут приходить в неисправность. Условно происхождение поломки можно разделить на расстройства механики и на проблему с электрическими узлами.

В последнем случае обнаруживают проблемы с датчиками. Механические неисправности чаще всего проявляются после падений или сильных ударов.

Обнаружить проблемы со станком можно по следующим признакам:

  1. Для нормальной балансировки требуется несколько циклов работы.
  2. Неправильно определяются параметры тестируемых дисков.

Для ремонта балансировочного станка сначала определяют тип поломки путем калибровки. После этого несправную деталь заменяют. Восстановить поврежденную деталь сложнее, чем купить новую. К тому же, отремонтированные элементы конструкции чаще всего ломаются снова через относительно короткий срок.

Самодельное устройство

Сделать калибровочный станок в домашних условиях можно, но только механическую его часть. Электрическое оборудование и датчики измерения следует приобрести в готовом виде. Чертежи устройства следует подбирать в соответствии с особенностями будущего применения станка. Наиболее оптимальный вариант для создания балансировочного станка представлен в этой пошаговой инструкции:

  • Создаем вал. Его следует выточить таким образом, чтобы с одного конца было готовое место для монтажа подшипников, а с другого имелась резьба для установки шайбы.
  • Устанавливаем подшипники. Лучше всего использовать те, которые уже применялись, но еще не израсходовали основной ресурс. Такие детали будут создавать минимальное сопротивление.
  • Формируем стойку аппарата. В этих целях лучше всего использовать трубу с диаметром 5,2 сантиметра. На верхнем конце опоры монтируем сверху и сбоку.
  • Для удобной постановки детали рекомендуем создать опорную площадку.

Видео: станок для балансировки колес своими руками.

Нюансы эксплуатации

Для начала работы со станком необходимо зафиксировать диск. Сделать это можно с помощью гайки и конуса. Проверив надежность крепления можно приступать к измерительным процедурам. Диск раскручивается, а затем его показатели сравнивают с эталонными. Отклонения должны находиться в диапазоне 2 и 1,5 г. Первый показатель – горизонтальный, второй – радиальный.

После первичного тестирования следует снять все грузики и провести повторные измерения. Тестируемый диск останавливается самой тяжелой точкой книзу. Обязательно учитывайте эту информацию в ходе измерения параметров диска. После этого колесо надо перекрутить на 90 градусов и на противоположную сторону навешиваем груз. В том случае, если при развороте на 45 градусов колесо перестает вращаться, значит, калибровка своими руками сделана успешно.


Автолюбителям предлагаю свою очередную разработку станок для балансировки колес легковых автомашин.

Сделал его после того, как на станции шиномонтажа три раза мне балансировали одно и то же колесо, но на скорости 90 км/ч все равно ощущалось сильное биение с отдачей на руль.

Изготовление балансировочного станка

Выточил вал с одной установки. Затем на одном конце проточил посадочные места для подшипников, на втором — резьбу и место для конуса с упорной шайбой (см. рис.).

Чтобы уменьшить сопротивление при вращении, использовал, предварительно хорошо промыв, уже не новые подшипники. Корпус для них также выточил. Стойку смастерил из трубы d 52 мм, сбоку и сверху установил на нее индикаторы для замера биения колес. В середине прикрепил опорный столик, поддерживающий колесо при установке.

Балансировка с помощью самодельного балансировочного станка

Зафиксировав с помощью конуса и гайки колесо на станке, проверяю радиальное и горизонтальное биение колеса. Если в норме (радиальное — 1,5 г, горизонтальное — 2 г) или даже меньше, продолжаю балансировку. Снимаю все имеющиеся грузики, раскручиваю колесо. Останавливается оно самым тяжелым местом внизу, которое помечаю «плюсом» — это юг, а сверху — «минусом», т.е. север. Поворачиваю колесо на 90 град, и там, где «минус», начинаю подбирать и устанавливать по весу грузики на обод. Правильность их подбора проверяю, повернув колесо на 45 град. Если оно стоит, не поворачивается, можно считать, что балансировка проведена успешно. Проверяю еще раз и окончательно закрепляю грузики.

В заключение отмечу: не только я, но и мои друзья-соседи уже три года настраивают колеса на этом станке. Качеством балансировки довольны, поскольку проблем при езде не возникает.

Чертеж балансировочного станка

Чертеж станка
1 — нижняя стойка, 2 — опорный столик, 3 — подшипники, 4 — корпус подшипников, 5 — индикаторная стойка, 6 — индикаторы, 7 — гайка, 8 — вал, 9 — конус, 10 — диск, 11 — упорная шайба, 12 — покрышка, 13 — регулировочные болты (по высоте)

Всем, кто заинтересуется моей самоделкой, вышлю эскизы и подробное описание (за координатами автора можно обращаться в редакцию — прим. ред.).

Читатели попросили рассказать о приспособлении, которым в СССР балансировали колеса при самостоятельной бортировке.

Все гениальное — просто! Именно так можно описать принцип, на котором основана работа приспособления.

Оно состояло из двух деталей — опоры и «волчка», который устанавливался на ступицу в районе центрального отверстия.

Далее колесо горизонтально устанавливается на опору. Если есть дисбаланс, то оно наклонится в сторону более тяжелой части.

Задача — расположить грузики на ободе так, чтобы колесо заняло горизонтальное положение (параллельно поверхности, на которой стоит опора). И все!

На практике такое нехитрое приспособление обеспечивало вполне приемлемый уровень балансировки — по крайней мере, колеса субъективно «не били».

Это была так называемая статическая балансировка.

Но существовали и приспособления для динамической балансировки!

Гармония и баланс нужны нашему автомобилю не только в смысле переносном, но и прямом. Без балансировки ни одна вращающаяся деталь не стане работать корректно, а в худшем случае, просто разнесет в щепки весь узел или агрегат, когда частота колебаний войдет резонанс с колебаниями других деталей. Поэтому конструкторы всячески стараются сбалансировать все вращающиеся детали. Это касается карданных валов, коленчатых валов, маховиков, полуосей и, конечно, колес.

Что такое балансировка колес

Если все остальные валы и вращающиеся детали работают в закрытом объеме и им абсолютно все равно, что происходит за пределами картера, блока или корпуса, то колесам приходится туго. Даже если шина в сборе с диском сбалансированы идеально, то в ходе эксплуатации с ними может произойти все что угодно, начиная от деформации и заканчивая налипанием грязи. Все это влияет на балансировку колеса. А что это вообще такое, балансировка?

Балансировка автомобильного колеса — это устранение разницы в радиальных массах. То есть, если колесо с одной стороны легче, а с другой тяжелее, то при вращении оно будет вибрировать. Чем выше скорость вращения, тем больше вибрация.

Зачем и как часто делать балансировку

Не нужно говорить, что постоянная вибрация на руле даже при самых минимальных скоростях просто неприемлема. Дисбаланс колес приводит к:

  • ухудшению сцепления колеса с дорогой;
  • быстрому износу резины, ходовой части и подвески автомобиля;
  • резкому ухудшению управляемости;
  • ухудшению работы тормозной системы.

Балансируют колеса при необходимости, при появлении вибраций, а также после замены покрышек, после их ремонта и вулканизации камер, после рихтовки или выкатки стальных дисков.

Кроме безопасности, уменьшения ресурса и высокого расхода топлива дисбаланс колес не приносит в салон автомобиля особенного комфорта. Поэтому балансировка колес своими руками должна стать привычной процедурой для каждого автомобилиста. Хотя бы для того, чтобы понять как и чем это делается.

Виды дисбаланса

А чтобы разобраться в способах балансировки, нужно знать врага в лицо, то есть дисбаланс. Учитывая нехитрые законы физики, можно догадаться, что дисбаланс может быть двух видов — динамическим и статическим.

Выходит, что не зря на каждом шиномонтаже установлены стенды для балансировки колес, поскольку любая вулканизация — это хоть и минимальное, но смещение центра тяжести всего колеса, который необходимо в обязательном порядке балансировать. Цена балансировки колес на станке — копейки, но если ее не сделать, последствия могут быть самыми удручающими.

Технология балансировки колес своими руками

Самый простой и доступный способ статической балансировки доступен каждому, кто способен вывесить автомобиль на домкрат. Более того, проверять балансировку колес рекомендуется после каждой замены колеса, независимо от того, балансировалось оно раньше, или нет. А сделать это проще простого.


Поздравляем. Статическая балансировка одного из колес окончена, теперь можно приступать к балансировке остальных. По окончании нужно провести ходовые испытания. Как правило, несбалансированное колесо начинает вибрировать на скорости около 70-90 км/ч.

Кстати, простейший балансировочный станок можно собрать вокруг старой ступицы, в которой еще не погиб подшипник. Только установить самодельный стенд придется идеально ровно во всех плоскостях. Сбалансированных всем колес и приятных ощущений от вождения!

Балансировочные станки определяют неровности на деталях в ходе вращения и помогают их устранять. Чаще всего устройства с таким принципом работы используют в шиномонтажных мастерских. Кроме того, эти аппараты нашли себе применение в машиностроительной отрасли, где помогают балансировать винты, турбины и другие детали.

Такие устройства могут быть оснащены оборудованием для автоматического исправления неровностей. В этой статье мы расскажем о калибровке балансировочного станка своими руками и опишем его строение.

Строение аппарата

Основой балансировочного станка являются опоры, на которые устанавливаются обрабатываемые детали и датчики, определяющие их сбалансированность. В ходе тестирования определяют уровень несбалансированности, а на основании этой информации предпринимают дальнейшие действия.

В зависимости от типа опор, балансировочные станки делятся на мягкие и жесткие. Первые измеряют параметры колеса, учитывая колебания опор. При этом под каждую деталь устройство дополнительно настраивают, что позволяет провести довольно точное тестирование.

И на первом, и на втором варианте устройства особую роль играет датчик скорости. Не менее важен для такого станка и датчик, измеряющий углы разворота. В зависимости от варианта ввода информации балансировочные устройства могут быть ручными или автоматическими.

Принцип работы

Основной задачей балансировочного станка является определение баланса геометрического центра колеса с его массой. Разбалансированная деталь затрудняет любую работу и может привести к серьезной поломке. Устранение дисбаланса позволяет:

  1. Увеличить срок применения подшипников.
  2. Предотвратить преждевременное стирание покрышек.
  3. Увеличить эксплуатационный период подвесок.

Существует несколько вариантов, посредством которых можно исправить дисбаланс колес или других деталей:

  • Кольца для балансировки – используются в процессе ремонта металлообрабатывающих станков.
  • Регулировочные винты – в разбалансированную деталь вкручивают специальные штыри, посредством которых ее настраивают.
  • Высверливание – наиболее популярный вариант балансировки. Осуществляется посредством создания отверстий, которые меняют вес обрабатываемых деталей.

Ремонт балансировочного станка

После длительной эксплуатации отдельные детали устройства могут приходить в неисправность. Условно происхождение поломки можно разделить на расстройства механики и на проблему с электрическими узлами. В последнем случае обнаруживают проблемы с датчиками. Механические неисправности чаще всего проявляются после падений или сильных ударов.

Обнаружить проблемы со станком можно по следующим признакам:

  1. Для нормальной балансировки требуется несколько циклов работы.
  2. Неправильно определяются параметры тестируемых дисков.

Самодельное устройство

Сделать калибровочный станок в домашних условиях можно, но только механическую его часть. Электрическое оборудование и датчики измерения следует приобрести в готовом виде. Чертежи устройства следует подбирать в соответствии с особенностями будущего применения станка. Наиболее оптимальный вариант для создания балансировочного станка представлен в этой пошаговой инструкции:

  • Создаем вал. Его следует выточить таким образом, чтобы с одного конца было готовое место для монтажа подшипников, а с другого имелась резьба для установки шайбы.
  • Устанавливаем подшипники. Лучше всего использовать те, которые уже применялись, но еще не израсходовали основной ресурс. Такие детали будут создавать минимальное сопротивление.
  • Формируем стойку аппарата. В этих целях лучше всего использовать трубу с диаметром 5,2 сантиметра. На верхнем конце опоры монтируем сверху и сбоку.
  • Для удобной постановки детали рекомендуем создать опорную площадку.

Видео: станок для балансировки колес своими руками.

Нюансы эксплуатации

Для начала работы со станком необходимо зафиксировать диск. Сделать это можно с помощью гайки и конуса. Проверив надежность крепления можно приступать к измерительным процедурам. Диск раскручивается, а затем его показатели сравнивают с эталонными. Отклонения должны находиться в диапазоне 2 и 1,5 г. Первый показатель – горизонтальный, второй – радиальный.

После первичного тестирования следует снять все грузики и провести повторные измерения. Тестируемый диск останавливается самой тяжелой точкой книзу. Обязательно учитывайте эту информацию в ходе измерения параметров диска. После этого колесо надо перекрутить на 90 градусов и на противоположную сторону навешиваем груз. В том случае, если при развороте на 45 градусов колесо перестает вращаться, значит, калибровка своими руками сделана успешно.

Гармония и баланс нужны нашему автомобилю не только в смысле переносном, но и прямом. Без балансировки ни одна вращающаяся деталь не стане работать корректно, а в худшем случае, просто разнесет в щепки весь узел или агрегат, когда частота колебаний войдет резонанс с колебаниями других деталей. Поэтому конструкторы всячески стараются сбалансировать все вращающиеся детали. Это касается карданных валов, коленчатых валов, маховиков, полуосей и, конечно, колес.

Что такое балансировка колес

Если все остальные валы и вращающиеся детали работают в закрытом объеме и им абсолютно все равно, что происходит за пределами картера, блока или корпуса, то колесам приходится туго. Даже если шина в сборе с диском сбалансированы идеально, то в ходе эксплуатации с ними может произойти все что угодно, начиная от деформации и заканчивая налипанием грязи. Все это влияет на балансировку колеса. А что это вообще такое, балансировка?

Балансировка автомобильного колеса — это устранение разницы в радиальных массах. То есть, если колесо с одной стороны легче, а с другой тяжелее, то при вращении оно будет вибрировать. Чем выше скорость вращения, тем больше вибрация.

Зачем и как часто делать балансировку

Не нужно говорить, что постоянная вибрация на руле даже при самых минимальных скоростях просто неприемлема. Дисбаланс колес приводит к:

  • ухудшению сцепления колеса с дорогой;
  • быстрому износу резины, ходовой части и подвески автомобиля;
  • резкому ухудшению управляемости;
  • ухудшению работы тормозной системы.

Балансируют колеса при необходимости, при появлении вибраций, а также после замены покрышек, после их ремонта и вулканизации камер, после рихтовки или выкатки стальных дисков.

Кроме безопасности, уменьшения ресурса и высокого расхода топлива дисбаланс колес не приносит в салон автомобиля особенного комфорта. Поэтому балансировка колес своими руками должна стать привычной процедурой для каждого автомобилиста. Хотя бы для того, чтобы понять как и чем это делается.

А чтобы разобраться в способах балансировки, нужно знать врага в лицо, то есть дисбаланс. Учитывая нехитрые законы физики, можно догадаться, что дисбаланс может быть двух видов — динамическим и статическим.

Выходит, что не зря на каждом шиномонтаже установлены стенды для балансировки колес, поскольку любая вулканизация — это хоть и минимальное, но смещение центра тяжести всего колеса, который необходимо в обязательном порядке балансировать. Цена балансировки колес на станке — копейки, но если ее не сделать, последствия могут быть самыми удручающими.

Технология балансировки колес своими руками

Самый простой и доступный способ статической балансировки доступен каждому, кто способен вывесить автомобиль на домкрат. Более того, проверять балансировку колес рекомендуется после каждой замены колеса, независимо от того, балансировалось оно раньше, или нет. А сделать это проще простого.


Поздравляем. Статическая балансировка одного из колес окончена, теперь можно приступать к балансировке остальных. По окончании нужно провести ходовые испытания. Как правило, несбалансированное колесо начинает вибрировать на скорости около 70-90 км/ч.

Кстати, простейший балансировочный станок можно собрать вокруг старой ступицы, в которой еще не погиб подшипник. Только установить самодельный стенд придется идеально ровно во всех плоскостях. Сбалансированных всем колес и приятных ощущений от вождения!

Балансировочный станок своими руками » Полезные самоделки ✔тысячи самоделок для всей семьи

Как сделать простейший балансировочный станок своими руками.

Две одинаковые стойки, между которыми установлено колесо мотоцикла, позволяют быстро и легко провести балансировку колес любой спортивной или даже гоночной машины.



Рис. 1. Балансировка колес.

Две одинаковые стойки, между которыми установлено колесо мотоцикла, позволяют быстро и легко провести балансировку колес любой спортивной или даже гоночной машины.



Рис. 2. Стойка балансировочного станка:
1- деревянный брусок, 2 — тавровый отрезок, 3 — раскос, 4 — центральная стойка, 5 — шарикоподшипник, 6 — гнездо шарикоподшипника, 7 — барашковая гайка, 8 — опора, 9 — основание.

Принцип операции аналогичен центровке велосипедных колес.

Стойки изготавливают из двух отрезков полосовой стали 30 х 4 мм. В верхней части вертикальной стойки выпиливают полукруг диаметром 32 мм и устанавливают в нем шарикоподшипник 10 х 15 х 32.

Его поддерживают две пластины с полукруглыми вырезами диаметром 18 мм. Крепятся они на трех винтах с гайками
М5Х50 мм. Центральную стойку поддерживают два раскоса, скрепленные болтами Мб X 20 мм.

Основание представляет собой стальной лист толщиной 5 мм размером 300X500 мм, который привинчен к двум деревянным брускам размером 30 X 40 мм. Два тавровых отрезка размером 30X30 мм и длиной 135 мм скрепляют весь узел. Жесткость конструкции обеспечивает специальная опора.

Точно так же изготавливается вторая стойка. Расстояние между ними должно составлять ровно 150 мм. С помощью уровня проверяют вертикальность стоек.

Все детали подставки покрывают алюминиевой краской.

Стрелка указателя статического равновесия устанавливается вертикально на одной из стоек. Ее вырезают из фанеры толщиной 5 мм. Болтик 0 6 мм вставляется в крепежное отверстие и проходит через пластины подшипника. В вертикальном положении стрелку фиксируют барашковой гайкой с подложенной шайбой.



Рис. 3. Стрелка балансировочного станка.

Колесо ставят между стойками так, чтобы шина была на равном расстоянии от них. Совершив несколько колебательных движений, оно остановится в определенном положении, а стрелка покажет на головку той спицы, которую придется нагрузить. От трубки отпиливаю небольшое свинцовое колечко, разрезают и 1 сжимают пассатижами вокруг спицы. Затем его тщательно припаивают.

В точной балансировке можно быть уверенным только после нескольких испытании При статическом равновесии [ колесо при остановке совсем не будет возвращаться назад.

Восьмерку ободов помогает проверить контрольное устройство, которое надевают на один из раскосов. Оно состоит из стальной пластины 5 X 30 X 70 мм с отверстием диаметром 6 мм, имеющим резьбу. Хомутик из стальной упругой ленты крепит ее к раскосу, а также держит кусок дюралевой трубки диаметром 50 мм.



Рис. 4. Устройство для определения восьмерки.


Медленно вращая колесо, отмечают место, где острие касается обода или не достигает его. В первом случае с противоположной стороны затягивают одну или несколько спиц на четверть или половину поворота ключа.

Во втором — ослабляют натяжение. Шину на это время рекомендуется немного спустить. Если между колесом и острием сохраняется одинаковое расстояние, можно считать, что у колеса практически нет восьмерки.

Такую же операцию проводят для проверки концентричности при этом острие устанавливается на борт обода а устройство перемещают вдоль раскоса.
