Как разработать закисший суппорт: Заклинили поршни тормозных цилиндров что делать?

Заклинили поршни тормозных цилиндров что делать?

Добро пожаловать!
Тормозные цилиндры – благодаря ним осуществляется торможение, а без поршней которые в них находятся данные цилиндры работать совсем не будут, поэтому если выходит из строя поршень, то приходиться идти в автомагазин и покупать новый тормозной цилиндр, потому что без тормозов ездить страшно и тем более опасно, но не во всех случаях поршни перестают работать навсегда, иногда их можно будет оживить а о том как это сделать, мы и напишем подробно в этой статье.

Примечание!
Для работы вам нужно будет запастись: Домкратом для того чтобы поднять какую либо сторону у автомобиля, а так же баллонным ключом и возможно придётся ещё запастись кирпичами, а так же возможно пригодиться ещё основной набор гаечных ключей и головок!

Краткое содержание:

• Ремонт поршня тормозного цилиндра
• Дополнительный видео-ролик

Как понять то что поршни тормозного цилиндра не работоспособны?

Дайте ответим на этот вопрос прежде чем перейдём к ремонту поршней, а именно неработоспособным (То есть поршни не перемещаются в цилиндре), поршни признаются если они вообще не двигаются и стоят при этом на одном своём месте, вследствие чего с автомобилем а именно с тормозами начинает происходить ряд проблем, то есть автомобиль не может нормально ехать потому что он постоянно тормозить хотя на педаль тормоза вы вообще не жмёте, а может быть и такое что машина будет ехать но тормозить она при этом будет гораздо хуже чем это положено, в общём давайте разберёмся почему выходит из строя эти поршни цилиндра.

Время от времени уплотнительное кольцо (Указано на фото ниже стрелкой) которое по кругу облегает поршень либо изнашивается, либо же в нём образуются микро трещинки через которые начинает внутрь самого поршня где находиться смазка попадать грязь и вследствие чего поршень приход в негодность.

А так же поршень может просто закиснуть в тормозном суппорте, а случиться это может из-за наших дорог которые в зимний период все в основном посыпаны песком с солью, а тормозная система находиться вить в самой нижней части автомобиля и поэтому на неё при резком торможение, да и вообще при движение летит вся эта соль которая понемногу доводит ситуацию до того что поршень просто ржавеет, другим языком он просто закисает, в связи с чем его потом будет очень трудно сдвинуть со своего места и тем самым он перестаёт двигаться а значит и работать.

Ещё кстати можно очень легко понять если у вас поршень какой то закис, в том случае если у вашего автомобиля увеличивается расход топлива по трассе, а так же если машина начала как уже было сказано ранее хуже ехать, а так же если вы заметили то что на нейтральной передачи машина начала понемногу притормаживать, ещё это можно понять если машину начинает нести в занос на зимней дороге от торможения, всё это говорит о том что поршень у вас перестал работать.

1) В самом начале операции, вам нужно будет снять колесо с автомобиля.

Примечание!
Когда кстати будете снимать колесо с автомобиля, попробуйте его крутнуть когда оно будет находиться в воздухе, если он будет тормозить тогда у вас действительно пришёл в негодностью какой то поршень!

2) После того как у вас колесо будет снято, сразу же снимите вслед за ним суппорт с автомобиля для того чтобы достать из него тормозной поршень который не работает. (О том как снять тормозной суппорт на передне-приводных автомобилях, см. в статье: «Замена тормозного суппорта на ВАЗ 2109», а о том как снять данный суппорт на классике, смотрите «вот в этой статье»)

3) Теперь когда суппорт будет снят с автомобиля, вам нужно будет разыскать тиски, либо очень сильный компрессор, для того чтобы извлечь поршень из тормозного цилиндра, так вот если у вас будут тиски, тогда подойдите к ним и зажмите сам поршень а за суппорт после того как зажмёте поршень тяните при этом, и тем самым поршень снимется со своего установочного места.

Примечание!
В том случае если у вас не будет тисков, тогда возьмите в руки компрессор или же ещё что ни будь,  где воздух может выходить под давлением и тем самым засуньте шланг от компрессора в небольшое отверстие суппорта, а именно туда куда у вас подсоединяется сам тормозной шланг и после этого включите компрессор и поршень вылетит из своего установочного места!

4)  Далее возьмите снятый поршень в руки и осмотрите его, если вы обнаружите на нём следы ржавчина как показано стрелкой на фото ниже, тогда их придётся удалить при помощи какого ни будь химического средства либо же при помощи ещё чего ни будь (Хороший пример очищения поршня от ржавчины, показан в одном из видео-роликов чуть ниже), а после того как ржавчина будет удалена осмотрите ещё и в добавок сам тормозной суппорт и в завершение соберите все ранее снятые детали в обратном порядке снятию и в самом конце проверьте их работоспособность.

Примечание!
Всё же новый поршень стоит в магазине на наши отечественные автомобили не слишком дорого, поэтому если у вас будет возможность тогда всё же лучше замените его на новый а старый выбросите, потому что кто знает через какое время он начнёт снова гнить, может он даже недели не продержится и тем самым вам опять придётся разбирать всю тормозную систему, и да кстати если будет на нём порвал пыльник тогда такой поршень уже обязательно вам нужно будет заменить на новый, так как во внутреннюю часть уже попала грязь и вывести её оттуда вряд ли удастся, да тем более там ещё будет смазка, поэтому как говориться сами решайте ремонтировать поршень или же менять на новый!

Дополнительный видео-ролик:

Если вы хотите знать о том как извлечь поршень из тормозного цилиндра на передне-приводных автомобилях на примере ВАЗ 2109, тогда просмотрите чуть ниже видео-ролик, в котором это всё подробно объясняется:

Закис суппорт что делать — Автомобильный портал AutoMotoGid

15.05.2018 Автор: Master Service 6173

Передние суппорты ломаются чаще задних. Чем больше поршней в суппорте, тем чаще узел клинит. Суппорты со сложной конструкцией ломаются чаще простых узлов. Или нет.

Разбираемся в тонкостях мира суппортов в обеденный перерыв.

Суппорты классифицируют по четырем признакам:

• местоположение – узлы передней и задней осей;
• встроенному механизму ручника – без и с встроенным механизмом ручника;
• конструкции – фиксированной конструкции и с плавающей скобой;
• количеству поршней – одно-, двух-, четырех-, шести- и восьмипоршневые (последние два вида чаще всего встречаются на дорогих спортивных автомобилях и суперкарах).

У каждого вида суппортов есть характерные особенности и неисправности. Но для начала рассмотрим поломки, которые характерны для всех видов суппортов.

Общие неисправности суппортов всех типов

Все суппорты тормозных систем работают с тормозной жидкостью, которая давит на поршни узлов. А там где есть жидкость, есть и вероятность течи.

Чаще всего текут уплотнения и защитные пыльники поршня. Элементы изнашиваются и теряют физические свойства под действием тормозной жидкости, высоких и низких температур, ржавчины. Через изношенный пыльник на поршень попадает влага и грязь, что приводит к коррозии.

Масляные пятна на суппорте – явный признак течи

Еще одна деталь тормозной системы, которая может потечь – резиновый шланг, соединяющий суппорт с гидравлической магистралью тормозной системы. Когда вы поворачиваете руль и колеса, суппорт тоже поворачивается, а тормозной шланг постоянно меняет положение и изгиб. Резина тормозного шланга со временем дубеет , трескается и ломается, что приводит к течи. Сильный мороз также могут повредить тормозной шланг и вызвать течь.

Штуцер прокачки – элемент суппорта, с помощью которого промывают тормозную систему, а также удаляют воздух из тормозной жидкости. Неисправности штуцера прокачки обычно возникают по неосторожности мастера СТО или владельца автомобиля, который во время прокачки системы надломил штуцер. Последствия поломки – не получится заменить тормозную жидкость и прокачать систему, суппорт будет протекать.

Признаки и последствия течи и завоздушивания системы:

• упадет давление в системе;
• педаль станет легче и будет проваливаться;
• тормоза с запозданием реагируют на нажатие педали;
• увеличится тормозной путь автомобиля, а вместе с ним и риск столкновения и аварии.

Суппорты и тормозная жидкость – зачем проверять и когда менять?

Чтобы вовремя предотвратить течь суппорта, регулярно проверяйте узел на предмет запотеваний и масляных пятен. Если обнаружили любой из признаков течи суппорта, обратитесь на диагностику в автосервис.

Вторая характерная “болезнь” всех типов суппортов – закисание поршня. Неисправность возникает из-за ржавчины, которая повреждает поршень и мешает элементу свободно двигаться в посадочном месте. Если закис поршень одного из суппортов, при торможении автомобиль будет вести в сторону, так как одно из колес не будет останавливаться. Закисание поршня может отразиться на чувствительности педали, которая станет туже. Также закисание поршня приводит к износу манжет главного тормозного цилиндра и неравномерному износу колодок и диска.

Критические последствия лопнувшего пыльника

Чтобы не допустить закисание поршней, следите за состоянием пыльников и наличием ржавчины.

Деформация и ржавление корпуса суппорта, а также износ креплений узла – три неисправности, которые характерны для всех видов суппортов, но возникают крайне редко. Обычно корпус суппорта отливают из чугуна, реже – из прочных сплавов алюминия и других металлов, поэтому водителю нужно очень сильно постараться, чтобы “убить” суппорт. Если корпус все же лопнул или заржавел, суппорт будет течь и педаль тормоза станет легче из-за воздуха в системе.

Крепления могут с малой долей вероятности лопнуть от резкого удара или глубокой ржавчины. К слову, крепления суппортов с плавающей скобой изнашиваются чаще, чем болты узлов фиксированной конструкции. Читайте до конца, чтобы узнать причины такой “несправедливости”.

Не лишним будет периодически проверять состояние креплений, чтобы вовремя заметить ржавчину на деталях. Если суппорт начал стучать, люфтить и шуметь (например, как ваш сосед в 6 утра в воскресенье), не затягивайте с визитом на СТО – от этого зависит ваша безопасность.

Какие суппорты ломаются чаще – передние или задние?

По сути, все, что ломается в суппортах передней оси, может сломаться и в узлах задней оси. Те же проблемы с протеканием уплотнителей, защитных пыльников и шлангов, закисшими поршнями и ржавчиной на креплениях.

Тормозной суппорт передней оси (слева) и задней оси (справа)

Главное различие заключается в том, что в современных авто передние тормоза срабатывают быстрее и чаще задних, а значит и нагрузка на передние узлы выше. Почти на всех автомобилях стоит регулятор давления, который при резком торможении перекрывает доступ тормозной жидкости к задней оси, чтобы зад автомобиля не занесло. Поэтому чем чаще вы резко тормозите, тем быстрее изнашиваются именно передние суппорты. Если вы любите агрессивную езду, внимательно следите за состоянием передних суппортов, а лучше просто будьте спокойнее и рассудительнее на дороге.

Но далеко не всегда задние тормозные суппорты изнашиваться медленнее передних. У половины моделей тормозных узлов задней оси есть одна особенность конструкции, которая увеличивает вероятность поломок и темпы износа суппортов, колодок и дисков. Эта особенность – механизм ручника, который находится в поршнях задних суппортов.

Неисправности суппортов, связанные с механизмом ручника

Механизм ручника усложняет конструкцию суппорта. А мы ведь знаем простую истину – чем сложнее конструкция, тем больше деталей, которые могут износиться и сломаться.

Механизм ручника состоит из штока, винтовой муфты, опорной пружины, запорных шариков, первичного вала с пазами для шариков и углового рычага, к которому крепиться тросик ручника. Износ любого из элементов отражается на работе механизма. Если износился угловой рычаг, шток, муфта, запорные шарики или ослабла пружина, механизм не будет прижимать колодку к диску с нужным усилием. Из-за ржавчины ручник закисает, колодки и диски изнашиваются неравномерно, колеса подтормаживают произвольно.

Неравномерный износ колодок заднего суппорта в результате неисправности ручника

Проблемы, которые часто возникают в работе тормозных суппортов по вине неисправного механизма ручника:

• колодки трутся о диск и неравномерно изнашиваются, появился посторонний шум или визг со стороны одного из задних колес. Если механизм ручника заржавел или износился и не возвращается в исходное положение, внутренняя колодка будет не до конца отходить от диска. Колесо с неисправным суппортом будет постоянно притормаживать, шуметь и даже визжать, а колодки и диск будут изнашиваться неравномерно;
• ручной тормоз плохо держит колеса и при остановке на склоне автомобиль может самопроизвольно покатиться. Первая причина неисправности – износился трос ручного тормоза и колодки неплотно прилегают к диску. Другой вариант – водитель редко пользуется ручником, механизм заржавел и не прижимает колодки к диску.

Профилактика неисправностей ручного тормоза довольно простая – регулярно используйте механизм ручника, чтобы он не закисал и не ржавел от простоев. Если заметили неисправность ручного тормоза, обращайтесь на СТО.

Какая конструкция суппортов надежнее?

Конструкция суппорта влияет на принцип работы узла. В суппортах фиксированной конструкции поршни находятся по обе стороны диска и одновременно давят на колодки диска. Суппорт фиксированной конструкции крепится неподвижно и всю работу по остановке автомобиля выполняют поршни.

Суппорты с плавающей скобой крепятся на подвижных направляющих, на которых узлы ходят вперед-назад. Поршни находятся только с внутренней стороны диска. Когда водитель нажимает педаль тормоза, поршень прижимает внутреннюю колодку и сдвигает суппорт назад по скобе, прижимая внешнюю колодку. Чтобы колодки прижимались к диску одновременно и с одинаковой силой, направляющие суппорта должны быть в идеальном состоянии.

Так какой же тип суппортов надежнее – фиксированной конструкции или с плавающей скобой? Чтобы ответить на этот вопрос, рассмотрим характерные неисправности каждого из типов суппортов.

Суппорты фиксированной конструкции

Особенность суппортов этого типа – количество поршней минимум вдвое больше, чем в узлах с плавающей скобой. Напомним, что в фиксированных суппортах поршни находятся с двух сторон от диска и, чтобы остановить колесо, в узле должно быть минимум два поршня. По логике выходит, что чем больше поршней, тем больше уплотнителей и пыльников, и тем больше вероятность, что защитные элементы износятся и суппорт заклинит. Так ли это? Мы ответим на этот вопрос в последнем разделе нашей статьи, где речь пойдет о влиянии количества поршней на надежность суппорта.

Внешний вид (слева) и конструкция (справа) суппорта фиксированной конструкции

Чтобы сделать узлы надежнее, разработчики современных тормозных суппортов фиксированной конструкции ставят минимум 4 поршня. Таким образом, даже если один поршень перестанет двигаться и давить на колодку, соседние поршни выполнят поставленную задачу и остановят колеса.

Также суппорты фиксированной конструкции дороже подвижных аналогов. На этом недостатки суппортов фиксированной конструкции заканчиваются и начинаются преимущества:

• суппорты фиксированной конструкции крепко прикреплены к поворотному кулаку или к ступице, поэтому крепления узлов не стучат, реже ржавеют, изнашиваются и разрушаются;
• крепления для тормозных колодок гораздо надежнее, чем у суппортов с плавающими скобами;
• суппорты этого типа эффективнее подвижных узлов останавливают автомобиль благодаря большей суммарной площади поршней, поэтому на всех дорогих легковых авто и внедорожниках, а также спорт- и суперкарах стоят суппорты фиксированной конструкции.

Суппорты с плавающей скобой

Главная слабость суппортов этого типа – направляющие пальцы, на которые крепится суппорт и по которым узел двигается вперед-назад. Чтобы защитить направляющие от влаги и ржавчины, на крепления надевают пыльники. Если пыльник лопнул или износился, направляющий палец ржавеет и закисает. В результате, суппорт двигается рывками или вовсе застревает на ржавой направляющей, поэтому колодки неплотно прижимаются к диску и колесо хуже тормозит, а внешняя колодка быстрее изнашивается.

Внешний вид (слева) и конструкция (справа) суппорта с плавающей скобой

Направляющие тормозных суппортов с плавающими скобами хуже переносят циклические нагрузки на колесо (вибрации и удары), которые возникают при езде по неровной и ухабистой дороге. Механический износ направляющих сопровождается стуком и люфтом суппортов, неравномерным износом тормозных колодок и дисков.

Преимущества суппортов с плавающей скобой:

• дешевизна по сравнению с узлами-моноблоками. Разница в цене не всегда существенная, но она есть;
• простая конструкция. Несмотря на подвижные направляющие, конструкция суппорта с плавающей скобой гораздо проще моноблочных аналогов. Компактный корпус, в несколько раз меньше силовых цилиндров, поршней и уплотнителей.

Независимо от конструкции, чтобы подольше сохранить суппорты в рабочем состоянии, достаточно следить за слабыми сторонами узлов и быть аккуратным на дороге. И не забывайте о плановых техобслуживаниях, ведь этой простой и удобный способ разом проверить все системы автомобиля.

Так какой тип конструкции суппортов надежнее? В равных условиях, если водитель соблюдает все правила эксплуатации, ездит аккуратно и спокойно, и регулярно проходит техобслуживание, то суппорт фиксированной конструкции прослужит больше, чем узел с плавающей скобой. Этот заключение мы сделали, исходя из нашего профессионального опыта по ремонту тормозных систем автомобилей.

А чтобы у вас не осталось вопросов, почему итог именно такой, мы разберем последнюю особенность суппортов – количество и влияние числа поршней на частоту поломок.

Чем больше поршней, тем чаще клинит суппорт?

Как мы уже сказали раньше, многие считают, что частота течи и клинов суппорта напрямую зависит от количества поршней. На самом деле это не так. Вероятность, что суппорт заклинит и потечет, не зависит от количество поршней – даже если их 8 штук.

8-ми поршневые суппорты ставят только в дорогие спортивные авто и суперкары

Суппорт клинит и течет из-за:

• ржавчины на подвижных деталях узлов;
• износа уплотнителей тормозных шлангов;
• халатного отношения водителя, неаккуратной и агрессивной езды;
• несоблюдений правил эксплуатации узла и наплевательского отношения к графику плановых техобслуживаний.

Самое интересное – суппорты фиксированной конструкции клинят и текут реже узлов с плавающей скобой. Конструкция первого типа суппортов более закрытая и защищенная от влаги и грязи, поэтому поршни реже ржавеют, закисают и клинят. А количество поршней на самом деле влияет только на стоимость ремкомплекта.

По сути, это вся информация, которую должен знать владелец автомобиля о тормозных суппортах. Надеемся она будет для вас полезной и поможет предотвратить или вовремя заметить неисправность любого тормозного суппорта.

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега.
Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.

Справка: поршни тормозных механизмов передних колес автомобилей ВАЗ 2108, 2109, 21099 имеют зеркальное покрытие, такое же покрытие имеется внутри цилиндров. В цилиндрах установлены резиновые кольца, возвращающие поршни в исходное состояние после выдвижения. Снаружи поршни защищены пыльниками (защитными колпачками со стопорными кольцами).

Повреждение зеркального покрытия поршней («закисание») приводит к потере их подвижности в цилиндрах и как следствие к неполному растормаживанию передних колес, так как колодки постоянно прижаты к тормозным дискам. При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика, появляется вибрация и биение при нажатии на педаль тормоза.

Разработать «закисший» поршень можно как минимум двумя способами:

— без демонтажа тормозного механизма с автомобиля;

— на снятом тормозном механизме.

В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра. Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр. Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30. После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать. Очищаем его от загрязнений и окислений способом описанным выше, если необходимо меняем резиновое уплотнительное кольцо, промываем и продуваем цилиндр. Перед сборкой смазываем тормозной жидкостью внутри тормозного цилиндра, сам поршень смазываем графитной смазкой. Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем.

Примечания и дополнения

— После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.

Добрый день! подскажите пожалуйста, существует ли какая-то смазка(жидкость или т.п.) для помощи в выпрессовке закисшего поршня из суппорта? Огромное спасибо заранее.

С уважением, Екатерина

Большинство автовладельцев использует средство WD-40, нужно снять пыльник поршня и обильно обработать данным средством (так же можно и во внутрь суппорта налить), дать ему время подействовать, можно да же на сутки, периодически обрабатывать средством. Далее, что бы вытащить поршень, можно подать воздух с компрессора через отверстие для шланга. Так же есть и другие проникающие средства. Вам пригодится видео.

Если суппорт ещё на автомобиле, то выдавится при нажатии на тормозную педаль. Если снят суппорт с машины то, в ближайшую шиномонтажку и там выдавить напором сжатого воздуха.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Вибрация по кузову на Honda HR-V

Нужна схема системы циркуляции охлаждения ДВС на Хонда HR-V

Не крутит стартер

В сырую погоду глохнет Хонда HR-V

Электрика. После замены предохранителя ближний-дальний свет не горит

Как восстановить тормозной суппорт: субботний механик

Команда разработчиков медиаплатформ

Прекрасный весенний день, , и идеальное время, чтобы снять зимнюю печать в гараже и покататься на своем классическом Corvette, винтажном мотоцикле или чем-то еще гордость и радость, которые вы припрятали внутри. Снимите крышку, и двигатель охотно крутится, слава богу. Быстрая разминка, и вы отправляетесь на прогулку по городу.

Все в порядке, пока двигатель кажется немного… неохотно поддерживает скорость. Когда вы поворачиваете за угол, вы безошибочно улавливаете запах горящих потных носков — у вас волочащийся тормозной суппорт. Конечно же, одно из передних колес слишком горячее, чтобы до него можно было дотронуться. Вы хромаете несколько кварталов домой на низкой скорости. Теперь ваша субботняя утренняя поездка превратилась из веселой прогулки в дневную работу в погоне за запасным суппортом. Быстрая поездка в магазин автозапчастей с последующими телефонными звонками в дилерские центры и магазины во все более широком радиусе ни к чему не привела. Вам придется восстанавливать суппорт самостоятельно.

Большинство тормозных суппортов, которые вышли из строя, заменяются либо новой деталью, либо восстановленной. Действительно, для этой истории мы подобрали восстановленный суппорт в местном магазине NAPA. Во всей отрасли обычной практикой является возврат использованных суппортов на центральную ремонтную станцию, где восстанавливается узел суппорта. Он будет разобран до основного литья, очищен от всех остатков дорожной грязи с помощью автоматизированного оборудования и подвергнут дробеструйной или дробеструйной обработке, чтобы удалить всю коррозию и ржавчину. После быстрой проверки он снова собран с новым поршнем, уплотнением и болтом для выпуска воздуха. Внутри коробки с почти новым суппортом вы найдете свежие скользящие штифты и любое другое оборудование, которое необходимо заменить, а иногда и новые колодки. Все, что вам нужно сделать, это установить суппорт, прокачать его, и через несколько минут вы снова в пути. Зачастую скромная цена такого перестроенного узла меньше, чем розничная цена комплектных частей, которые вам пришлось бы покупать отдельно, чтобы восстановить устройство самостоятельно. Неудивительно, что профессиональные механики теперь редко утруждают себя восстановлением суппортов.

Еще от Popular Mechanics



Но вы получили плохие новости по крайней мере от полдюжины продавцов за последний час — ни восстановленных, ни даже новых суппортов до середины следующей недели. И это срывает твой план по поездке на завтрашнюю автомобильную выставку. У одного опытного продавца, парня старой закалки, есть предложение: он знает, что отверстие цилиндра на вашем суппорте является общим для нескольких других автомобилей. И у него есть универсальные уплотнения тормозных поршней твоего размера. Вы бежите к нему в магазин и берете комплект уплотнений и пару пинт свежей тормозной жидкости. Цена: меньше, чем ваш обед в витрине фаст-фуда.

Одно предостережение: если ваш замороженный суппорт является задним суппортом, с соответствующими тросами стояночного тормоза и внутренним оборудованием, препятствующим проталкиванию, вам необходимо обратиться к руководству по обслуживанию для получения рекомендаций по восстановлению. Кроме того, обратите внимание, что здесь мы говорим о суппортах. Если ваши роторы не соответствуют действительности, изношены слишком тонко или имеют царапины от тормозных колодок, вам также необходимо снять и обработать или заменить их. Ваша тормозная система — не лучшее место для того, чтобы срезать углы. Ладно, я ухожу из своей безопасной мыльницы.

Группа разработчиков медиаплатформ

Тормозите

Сначала ослабьте гайки крепления, заблокируйте задние колеса и поднимите автомобиль на домкраты. Вот ваш шанс ослабить все болты суппорта, пока этот суппорт все еще прикреплен к чему-то твердому. Разумное постукивание и небольшое количество проникающего масла должны помочь ослабить болт прокачки. Используйте ключ с накидной гайкой на штуцере для прокачки — меньше шансов, что он закруглит маленький полый болт.

Скорее всего, если резиновая гибкая линия ввинчивается непосредственно в корпус суппорта, вам может потребоваться сначала снять резиновую тормозную магистраль на дальнем конце. То же самое при использовании накидного ключа на тормозной магистрали. Подумайте о замене стальных или резиновых тормозных магистралей, если они старше вашей собаки.

На верстаке

Снимите с суппорта колодки, прокладки, пружины и ползунки или штифты. Также снимите внешний пыльник. Теперь вам нужно снять поршень, но вы быстро поймете, что за него не ухватиться. Возьмите кусок дерева немного толще, чем обе тормозные колодки, сложенные вместе. Поместите эту древесину в суппорт позади поршня и добавьте сжатый воздух низкого давления во впускное отверстие. Поп! Ваш поршень вышел. Как и ваш мизинец, если вы не обращаете внимания. То же самое касается и ваших роговиц, если вы не накроете всю поверхность магазинным полотенцем, чтобы сдержать летящую тормозную жидкость. Если поршень застрял — вот как мы попали в эту неразбериху — процесс может занять немного больше времени и усилий. Если у вашего суппорта более одного поршня, используйте больше досок, зажимов или чего-то еще, чтобы освобождать по одному поршню.

Команда разработчиков медиаплатформ

Слева: Используйте какой-нибудь нецарапающий инструмент, например, палочку от эскимо или нейлоновую кабельную стяжку, чтобы высвободить уплотнение из канавки. Справа: Мы распилили этот суппорт GM пополам, чтобы вы могли заглянуть внутрь — это свидетельствует о серьезной коррозионной точечной коррозии в основании отверстия. Мы чистили его наждачной бумагой с зернистостью 600.

Осмотрите поршень. Ремкомплекты обычно включают в себя новый поршень, но если вы берете универсальные детали, вы можете буквально застрять. Незначительные дефекты поверхности можно отполировать влажной наждачной бумагой с зернистостью 2000, но любые ямки в металле означают необходимость замены. У меня были сменные поршни, выточенные из прутка из нержавеющей стали для чудаковатых машин.

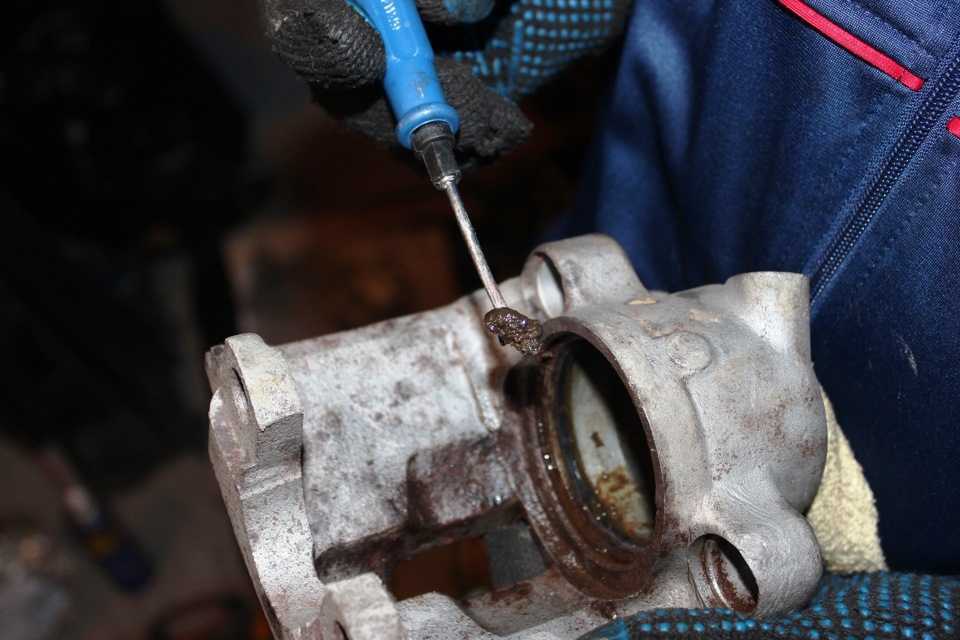

Чтобы освободить уплотнительное кольцо, используйте что-то, что не повредит отверстие суппорта. Скорее всего, коррозия, образовавшаяся между поршнем и отверстием, стала причиной прилипания. В отличие от поверхностного повреждения поршня, незначительное изъязвление отверстия не имеет большого значения — квадратное уплотнительное кольцо уплотняет его углубленную канавку и поршень, а не внешнее отверстие. Очистите поверхность отверстия влажной или сухой наждачной бумагой с зернистостью 600, затем тщательно очистите весь суппорт от грязи, ржавчины, абразивов и старой тормозной жидкости горячей мыльной водой. Некоторые двухпоршневые суппорты могут иметь внутренние резиновые уплотнения, поэтому, пожалуйста, не используйте углеводородные растворители.

Все чистое и сухое? Смажьте поршень чистой тормозной жидкостью и вставьте его в отверстие. После того, как поршень выровняется, он должен скользить до упора при умеренном нажатии пальцем. Если нет, узнайте почему. Снова снимите поршень, установите новый сальник, снова смажьте свежей жидкостью и запрессуйте его на место. Добавьте внешний пылезащитный чехол и переустановите только что восстановленный суппорт. Повторите с другой стороны. Не поленитесь и перестройте или замените только одну сторону. Тормоза всегда должны поддерживаться как набор осей, а не по одному повороту за раз. Заполните резервуар свежей жидкостью и прокачайте систему (см. «Прокачка тормозов», апрель 2007 г.).

Команда разработчиков медиа-платформ

Когда все будет очищено, соберите все обратно. Обязательно приведите в порядок или замените все скользящие штифты или дорожки качения, чтобы суппорт мог двигаться вперед и назад по мере износа колодок.

Brake Pad Tech

Не все тормозные колодки созданы одинаковыми. Сегодня существует выбор различных фрикционных материалов, используемых в колодках, чтобы фактически остановить ваш автомобиль. Раньше асбест был основным компонентом тормозных колодок, но теперь правила OSHA делают этот канцероген дефицитным. Органические материалы, такие как кевлар, часто используемые в тормозных системах OEM, представляют собой компромисс между сроком службы колодок, агрессивностью торможения, пыльными колесами и шумом. Если вы заинтересованы в более долговечном материале колодки, обратите внимание на металлическую или керамическую накладку премиум-класса. Эти материалы иногда могут визжать или шипеть, быстрее изнашивать диски и покрывать передние колеса некрасивой пылью. Спортивные автомобили, такие как ваш Corvette, могли бы лучше останавливаться с металлическими колодками. Недостатком является то, что эти полированные диски, помимо стоимости, будут покрыты серой пылью после дневной поездки.

Советы и рекомендации по установке тормозного суппорта

Советы и рекомендации по установке тормозного суппорта

---

Устанавливаете тормозной суппорт на свой автомобиль? Вы пришли в нужное место.

Тормозные суппорты очень важны для тормозной системы автомобиля, поскольку тормозная жидкость течет к поршням в суппорте, чтобы прижимать тормозные колодки к диску.

Если вы готовитесь к установке нового тормозного суппорта, прочтите это подробное руководство с полезными советами, чтобы убедиться, что вы выполняете работу правильно. Во-первых, мы обсудим, что такое тормозной суппорт, что происходит, когда суппорт выходит из строя, и последствия вождения с неисправным суппортом.

Что такое тормозной суппорт?

Тормозной суппорт является гидравлическим компонентом дисковой тормозной системы. Тормозные суппорты сжимают тормозные колодки на поверхности ротора, чтобы остановить автомобиль.

Тормозной суппорт содержит тормозные колодки и поршни вашего автомобиля. Его задача — замедлять колеса автомобиля, создавая трение с тормозными дисками. Тормозной суппорт устанавливается как зажим на роторе колеса, чтобы предотвратить вращение колеса, когда вы нажимаете на тормоз.

Тормозной суппорт устанавливается как зажим на роторе колеса, чтобы предотвратить вращение колеса при включенных тормозах. Когда педаль тормоза нажата, тормозная жидкость создает давление на поршни внутри тормозного суппорта, прижимая колодки к тормозному диску и замедляя автомобиль.

Что происходит, когда тормозной суппорт выходит из строя?

Тормозные суппорты являются важнейшими компонентами современных дисковых тормозных систем. Со временем тормозные суппорты подвергаются воздействию сильного тепла, создаваемого при торможении, и в конечном итоге могут выйти из строя. Отказ суппорта влияет на способность автомобиля останавливаться и отрицательно влияет на его безопасность и управляемость.

Когда суппорты выходят из строя, на автомобилях обычно появляются контрольные признаки, такие как:

Тормоза кажутся включенными во время вождения

Загрязненные тормозные суппорты могут застрять и создать ощущение, что тормоза всегда задействованы, даже когда вы не держите педаль тормоза педаль. Может показаться, что стояночный тормоз оставлен включенным, или автомобиль старается двигаться быстрее и буксует на скорости.

Тяга автомобиля

Суппорты подвергаются сильному нагреву при торможении, что иногда может привести к заклиниванию поршней суппорта. Когда поршень суппорта заедает, он не может автоматически втянуться, что приводит к буксованию колеса. Это, в свою очередь, заставляет автомобиль отклоняться в сторону пораженного суппорта.

Ненормальные звуки при торможении

Ослабленные, залипающие или заедающие тормозные суппорты могут создавать пронзительные звуки, внезапные удары или звуки ударов при торможении. Тормозной суппорт в этом состоянии не может должным образом остановить автомобиль и может привести к преждевременному износу тормозов.

Снижение мощности торможения

Хотя это также может быть признаком утечки тормозной жидкости, снижение мощности торможения может указывать на неисправность тормозного суппорта. Когда кажется, что для торможения и полной остановки требуются дополнительные усилия, это может означать, что ползунки суппорта застряли из-за скопления грязи и грязи. Тормоза могут казаться губчатыми при включении, и суппорт не сможет полностью зажать.

Утечки тормозной жидкости

Утечка тормозной жидкости является одним из наиболее распространенных признаков неисправного или неисправного суппорта. Тормозной суппорт использует давление тормозной жидкости от педали и главного цилиндра, чтобы выдвинуть поршень и замедлить автомобиль. Резиновое уплотнение и чехол предотвращают утечку жидкости. Со временем постоянное воздействие сильного тепла, создаваемого при торможении, приводит к износу и протечкам этих уплотнений.

Можно ли ездить с неисправным тормозным суппортом?

Нельзя ездить с неисправными тормозными суппортами. Если вы заметили какие-либо из перечисленных выше признаков, у вас может быть серьезная проблема, требующая немедленного ремонта тормозной системы. Ниже приведены некоторые возможные последствия вождения с неисправными суппортами.

Необычное поведение педали тормоза

Когда тормозной суппорт заедает, педаль тормоза может не полностью подняться после отпускания. Водители обычно привыкают к определенному давлению на педаль тормоза, и когда педаль тормоза не реагирует так, как ожидается, могут возникнуть ошибки.

Низкая тормозная способность

Плохие суппорты могут привести к ухудшению производительности при выполнении экстренной остановки. Если для предотвращения столкновения необходимо нажать на тормоза, автомобиль может резко увести в сторону, что может привести к аварии. Кроме того, транспортному средству потребуется больше времени, чтобы остановиться.

Снижение производительности

Во многих случаях одновременно выходит из строя только один суппорт. Это приведет к тому, что одно колесо будет затронуто больше, чем другие, и ваш автомобиль будет тянуть влево или вправо во время движения. Такое состояние значительно затрудняет управление транспортным средством.

Пониженная эффективность

Когда вы едете, даже слегка зажав тормоза, вашему автомобилю приходится прилагать больше усилий для увеличения и поддержания скорости. Отсутствие ускорения — один из самых частых признаков залипания суппортов. Это означает, что вашему автомобилю придется использовать больше топлива, чем раньше, поэтому ожидайте заправки бака чаще.

Износ тормозных колодок

Когда суппорты залипают, тормозные колодки постоянно используются и изнашиваются быстрее. Изношенные тормозные колодки препятствуют надлежащему тормозному давлению в аварийных ситуациях. Кроме того, когда колодка изнашивается, опорные пластины начинают соприкасаться с роторами. Если этот контакт металла с металлом сохраняется, возможно, также необходимо заменить роторы.

Перегретые подшипники

Тормозные колодки находятся в постоянном контакте с роторами колес, когда суппорты все время нажимают вниз. Этот контакт вызывает трение, а трение вызывает избыточное тепло. Экстремальная жара является одним из наиболее значительных факторов, способствующих повреждению колесных подшипников.

Износ трансмиссии

Прилипшие суппорты создают нагрузку на систему трансмиссии, поскольку они влияют на скорость автомобиля относительно его колес. Трансмиссионная система является одним из самых дорогих и важных компонентов автомобиля. Все, что вызывает чрезмерный износ трансмиссии, в том числе заедание суппортов, следует рассматривать как серьезную проблему.

Неприятные звуки и запахи

При постоянной езде на автомобиле с залипшими суппортами начинают появляться неприятные звуки и запахи. Со временем постоянное торможение будет издавать скрежещущий или воющий звук. Кроме того, избыточное тепло может вызвать возгорание компонентов тормозной системы, вызывая неприятный запах.

 Советы по установке тормозного суппорта

1. Дважды проверьте правильность затяжки направляющих пальцев суппорта. Перед завершением установки важно затянуть болты скольжения направляющего штифта суппорта с рекомендуемым моментом затяжки для вашего автомобиля.
2. Если в ваш комплект не входит кронштейн суппорта, обязательно тщательно очистите оригинальный кронштейн очистителем деталей тормозов и смажьте направляющие штифты высокотемпературной смазкой для суппорта.
3. Используйте латунную проволочную щетку и очиститель деталей тормозов, чтобы удалить ржавчину и остатки тормозных колодок с кронштейна. Кроме того, при необходимости установите новые зажимы абатмента.
4. В некоторых случаях требуется замена стопорной шайбы тормозного шланга к суппорту. Новая раздавливающая шайба создает герметичное уплотнение, предотвращающее утечки. В руководстве по обслуживанию вашего автомобиля должно быть указано, когда это делать.
5. Проверьте резиновые пыльники, закрывающие основание направляющих штифтов. Пылезащитные чехлы позволяют смазке вытекать и мусору попадать в систему, если она повреждена или не закреплена. Это может привести к преждевременному износу направляющих пальцев.
6. Используйте высокотемпературную смазку для смазывания опорных зажимов в местах соприкосновения опорной пластины тормозной колодки.

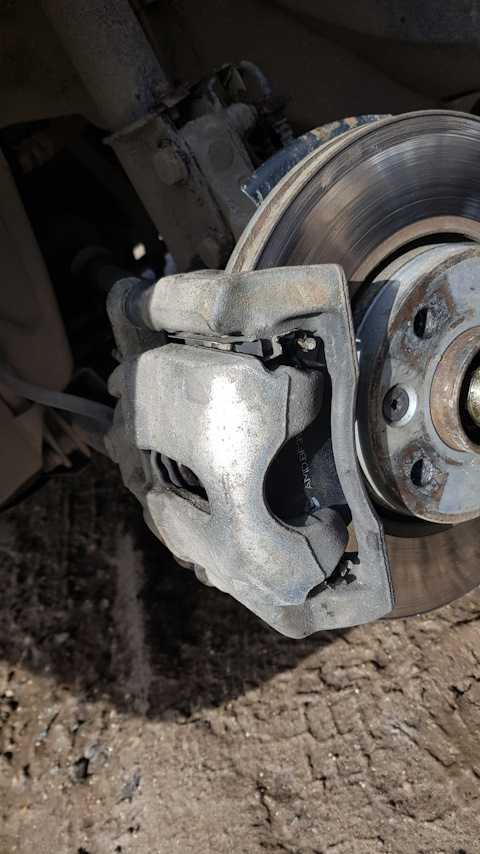

7. Прокачайте тормозные магистрали в соответствии с руководством по обслуживанию вашего автомобиля. Тормозные суппорты имеют внутри небольшие отверстия, которые могут забиваться мусором, скопившимся в системе. Тормозная жидкость, за которой не ухаживают, поглощает влагу из атмосферы. Со временем это приводит к образованию ржавчины. Прокачка тормозных магистралей перед установкой новых суппортов удаляет скопившуюся воду и мусор, что обеспечивает правильную работу и максимальную эффективность ваших тормозов.
8. Обратитесь к руководству по техническому обслуживанию вашего автомобиля, чтобы узнать рекомендуемые значения крутящего момента, и еще раз проверьте все крепежные детали. Обязательно обратите особое внимание на болты, которые требуют фиксатора резьбы. Для этих важных крепежных деталей часто используется высокотемпературная жидкость или паста для фиксации резьбы, чтобы гарантировать, что они не выйдут из строя из-за экстремальных нагрузок, которым подвергаются тормоза. Чрезмерное нагревание, вибрация и крутящий момент могут привести к ослаблению болтов суппорта, если они не были должным образом обработаны и затянуты перед использованием.
