Как можно проверить коммутатор ВАЗ-2109

Каждый владелец легкового транспорта должен не только постоянно следить за технической исправностью своего верного четырехколесного друга, но и понимать, из каких комплектующих состоит эта довольно сложная техника, чтобы иметь возможность своевременно заменить вышедший их строя элемент.

Содержание

Автомобильная система зажигания

Конечно, в автомобиле ВАЗ-2109, да и в других моделях, каждая система очень важна, ведь она выполняет свое основное предназначение, а выход из строя любой системы просто не позволит машине осуществляет свои функции. Поэтому в своем автомобиле нужно наблюдать за каждой системой, и, конечно, за системой зажигания, без которой силовой узел не сможет работать. Автовладельцы не должны рассматривать систему зажигания как отдельную деталь, так как она состоит из нескольких достаточно сложных комплектующих, а одним из самых важных является коммутатор.

Довольно часто владельцы машин задаются вопросом: как можно проверить коммутатор ВАЗ-2109 и реально ли с этой задачей справиться самостоятельно? С этими вопросами мы и попробуем далее разобраться.

Читайте также: Как проверить катушку зажигания ВАЗ-2109

Какие признаки укажут на неисправность коммутатора

Самый очевидный признак неисправности коммутатора – это потеря так называемой искры, а также перебои в работе двигателя, к примеру, он может начать плохо заводиться и быстро глохнуть даже после прогрева.

Менять коммутатор из-за потери искры сразу не рекомендуется, так как такую неисправность порой вызывают и другие автомобильные комплектующие, которые выходят из строя:

датчик Холла;
разрыв ремня ГРМ;
плохой контакт в распределителе;
поломка катушки зажигания. Если неисправность будет обнаружена именно в этом элементе, то, по мнению специалистов, катушку нужно заменить, а не тратить время на ее починку.

Если диагностика вышеописанных комплектующих подтвердит их исправность, придется приступить к проверке более сложного устройства, которое называется коммутатором.

Самостоятельная проверка коммутатора

Чтобы проверить работу коммутатора своими силами, потребуются набор обычных автомобильных ключей. Мультиметром и специальной лампочкой замеряется номинальное напряжение, показатель которого должен быть не более 12 В.

Самостоятельно проверить дееспособность коммутатора довольно просто, если выполнять это мероприятие поэтапно:

Аккумуляторную батарею нужно отключить от питания, чтобы не допустить замыкания проводки.
Используя ключ размером на 8, отвинчивается крепеж с провода, который идет к катушке зажигания. Найти этот проводок довольно просто по маркировке «К».

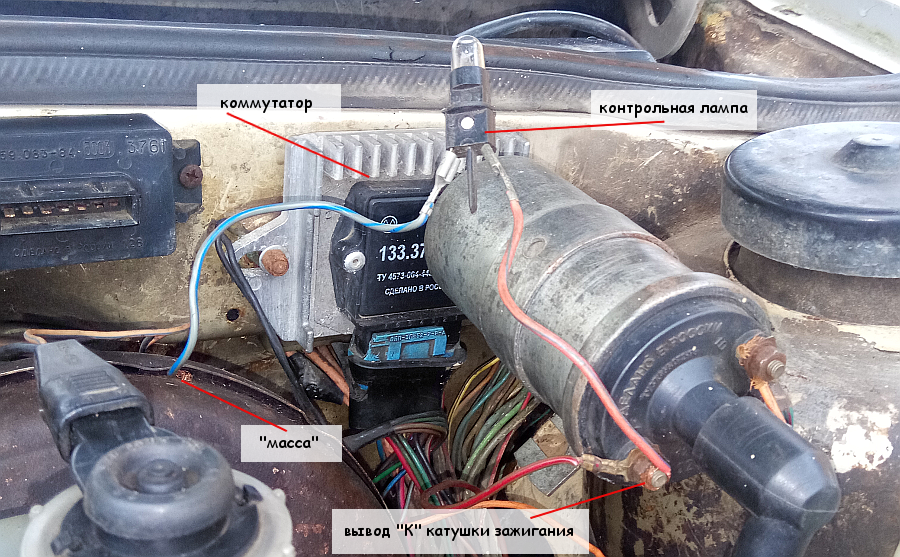

Отсоединенный провод нужно соединить с контрольной лампочкой и зажимом, у которого имеется такая же маркировка «К».
Далее следует подсоединить этот провод к аккумуляторной батарее.
После включения автомобильного стартера нужно понаблюдать за так называемым поведением контрольной лампочки. Если коммутатор исправен, лампочка будет периодически включаться и выключаться, а если никаких действий она не станет производить, то устройство впору считать недееспособным, и его понадобится заменить.

Читайте также: Проверка генератора на ВАЗ-2109

На этом процесс проверки коммутатора считается законченным, и, как многие могут убедиться, он весьма прост и понятен. Поэтому не стоит сразу обращаться за решением этого вопроса на СТО и тратить при этом довольно внушительную сумму денег. В первую очередь стоит попробовать проверить это устройство самостоятельно, а если все же возникнут трудности, то можно в любой момент посмотреть обучающее видео на интернет-ресурсе, которое проводят настоящие мастера своего дела.

Читайте также: Как почистить карбюратор ВАЗ-2109

Если же автовладелец ВАЗ-2109 будет сомневаться в исправности элемента, то лучше всего проверить его работу на контрольно-проверочном стенде, который предусматривается на каждой станции технического обслуживания. С помощью такого стенда проверяется не только дееспособность коммутатора, но и продолжительность импульса, который вырабатывается этим устройством.
