Замена шруса на ВАЗ 2110 и пыльника своими руками (видео)
Содержание
- Конструкция
- Виды
- Дефекты «гранат»
- Проверка работоспособности
- Процедура замены
- Нюансы сборки
ШРУС является шарниром равных угловых скоростей. В народе его называют просто — граната. Это обусловлено внешним видом устройства. Его задача — передавать вращательное движение от одной полуоси к другой, и они находятся в постоянно изменяющемся угла по отношению один к другому.
Данный элемент всегда находится под действием нагрузок, из-за чего его выход из строя — это скорее дело времени. Это даже несмотря на то, что при производстве шруса используют высококачественную углеродистую сталь, способную выдержать серьезные регулярные нагрузки в течение длительного периода времени.
Но граната на ВАЗ 2110 все равно выходит из строя. Основными причинами служат загрязнения, песок, которые попадают внутрь конструкции, потеря смазки, повреждение элементов, порванные резиновые пыльники.
Конструкция
Схема привода
Если разобрать шрус, то он будет состоять из трех основных элементов:
- Внутренняя обойма;
- Кольцо с отверстиями, которые удерживают шесть шариков — сепаратор;
- Корпус шарнира вместе с ведущим валом.
Виды
В автомобиле ВАЗ 2110 может потребоваться замена шруса. Но какого именно? Ведь в «десятке» их два — внутренний и внешний. Они необходимы для того, чтобы эффективно преодолевать все препятствия. Тут одного шруса явно будет маловато.
Внутренний и внешний
- Первая граната — внутренняя, и она передает крутящий момент на вал от трансмиссии.
- Вторая граната — внешняя и она входит в зацепление со ступицей колеса автомобиля.
Несмотря на то, что принцип работы у них одинаковый, конструктивно и по цене они отличаются.
Дефекты «гранат»
Перед тем как поменять шрус на ВАЗ 2110, необходимо удостовериться в том, что они выполнены качественно и смогут эффективно выполнять свою работу на новом месте.
Увы, иногда замена внутреннего шруса на ВАЗ 2110 не дает ожидаемого результата, поскольку при изготовлении или установке проявляются дефекты изделий.
В литературе указывается, что шрусы изготавливают из специальных высокопрочных сплавов, которые практически не изнашиваются. Но на практике все выглядит немного иначе. Как ни крути, но вечных деталей не существует, и шрусы — не исключение.
Дефекты могут быть следующими:
- Низкое качество сплавов, применяемых при изготовлении;
- Банальные подделки и брак комплектующих;
- Низкое качество или полное отсутствие смазки, что ведет к быстрому выходу из строя даже новой гранаты;
- Поврежденные пыльники, из-за которых в гранату попадает всевозможный мусор.
Относительно замены пыльников шруса у ВАЗ 2110 рекомендуем посмотреть видео, которое позволит справиться с возникшей проблемой. К этому вопросу следует подходить основательно.
Проверка работоспособности
Следует отдельно изучить состояние внутреннего и внешнего шруса, поскольку процедуры и признаки при этом несколько отличаются.
Внешняя граната
Самым очевидным и главным признаком износа данного элемента является возникновение звука, похожего на хруст. Он появляется из-за того, что канавки износились, и шарики двигаются по ним не так, как раньше. Хруст становится заметным при входе в повороты, резком нажатии на педаль газа или прохождении сложных дорожных участков.
Граната
Если вы хотите убедиться в неисправности внешнего шруса, сделайте следующее:
- Стартуя с места, специально создайте рывки, но не сильные;
- Попробуйте резко ускориться и сбросить скорость;
- Подвигайте поперечно вал между шрусами. Если вы ощутите люфт, тогда граната точно износилась.
Если вы ощутите люфт, тогда граната точно износилась.Внутренняя граната
Примечательно, но внутренний шарнир более долговечный и меньше подвержен износу. Чаще всего внутренний шрус заявляет о своей неисправности при простом движении по прямой или при прохождении сложных участков. Аналогичная с внешней гранатой проверка на наличие люфта позволит убедиться в неполадках.
Но чтобы понять, действительно ли требуется замена элемента, сделайте так:
- Поднимите ведущие колеса, что позволит вывести внутренний шрус на максимальный угол;
- Заведите мотор;
- Включите первую скорость;
- Если шарнир на предельном износе, вы услышите характерный хруст. Это сигнал к тому, что нужно менять гранату.
Процедура замены
Скажем сразу, что отремонтировать шрус невозможно.
Потому даже не пытайтесь. Самое правильное и разумное решение — приобрести новую гранату и установить ее вместо вышедшей из строя.
Первое, с чего рекомендуем начать — это посмотреть видео о замене шруса на ВАЗ 2110. Так вы наглядно поймете, как выполняется процедура и в какой последовательности.Далее, согласно представленной нами инструкции, можно приступать к работе.
- Поскольку шрус расположен снизу автомобиля, вам потребуется подъемник или яма в гараже, откуда вы сможете заняться заменой элемента.
- Обязательно зафиксируйте автомобиль. Для этого можно включить четвертую передачи и затянуть ручной тормоз до упора.
- Под колеса, если вы загнали машину на яму, поставьте клинья или деревянные бруски, чтобы заблокировать колеса.
- Демонтируйте защитный колпак, открутите на ступице гайку.
- Демонтировав ступичную гайку, отвинтите крепежи колеса.
- Поднимите колесо, на котором требуется замена шруса, используя домкрат.
- Теперь выкрутите каждый из шести болтов детали, после чего держать ее будет только фланец.
- С нижней опоры кулака выкрутите два болта.
- Поверните руль до упора, что позволит элементу самому выпасть.
- Снимите пыльник, который расположен в конструкции гранаты.

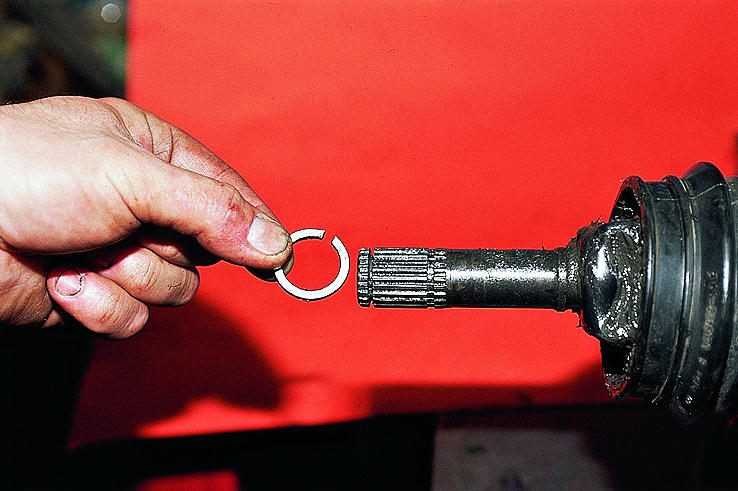

- Демонтируйте стопорное кольцо.

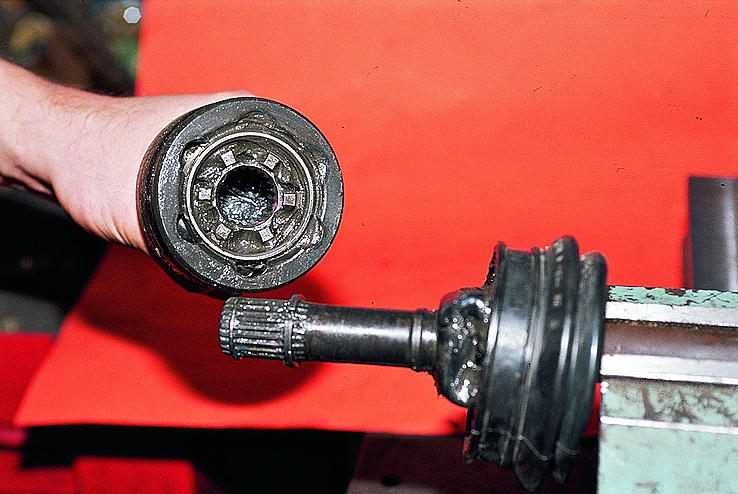

- Открутите шарнир со шлица вала, чтобы избежать повреждения других узлов.
- Проверьте работу всей системы, чтобы определить причины поломки.
- Установите новый шрус, действия в обратной последовательности.
Нюансы сборки
Перед обратной сборкой также советуем посмотреть видео о замене внутреннего шруса на ВАЗ 2110. Плюс придерживайтесь нескольких советов.
- На конце вала обязательно устанавливается заглушка из пластика.
- Перед монтажом нового шруса обязательно элемент смазывается специальными составами.
- Устанавливать стопорное кольцо нужно перед тем, как монтировать новый агрегат — гранату.
- Установив привод, он насаживается на шестерню, добиваясь полной фиксации. На этом этапе вам потребуется воспользоваться молотком.
Вы сами видите, что особых сложностей замена гранаты в себе не таит. Тем не менее, если у вас полностью отсутствует опыт самостоятельного ремонта автомобиля, выполнять работу самостоятельно настоятельно не рекомендуется.
Лучшим решением будет поиск хорошей станции технического обслуживания, где работают настоящие профессионалы своего дела. Доверьте замену гранат им, чтобы гарантировать высокое качество ремонта и эффективность работы всей ходовой части вашего автомобиля.
Ну а если вы не в первый раз занимаетесь ремонтом своей «десятки», тогда такая процедура как замена шруса станет для вас легко выполнимой задачей.
Загрузка …
Замена наружного и внутреннего ШРУСа своими руками без проблем
Поломка ШРУС является самой распространенной среди всех переднеприводных автомобилей. К сожалению не все автомобилисты знают, что такое ШРУС и для чего он нужен. Постараемся разобраться, как обнаружить неисправность и заменить изношенный ШРУС?
Что такое ШРУС?
ШРУСом называют шарнир равных угловых скоростей. Среди автомобилистов, более-менее разбирающихся в ремонте автомобиля, этот механизм получил простое название «граната». Его появление связано с созданием переднеприводных автомобилей. Необходимо было получить механизм, способный передать вращающий момент на колеса, которые должны иметь возможность свободного изменения углового положения. В конечном итоге, такой механизм был реализован и состоит из двух ШРУСов, которые обеспечивают как поворот колес, так и передачу вращающего момента.
Внутренний ШРУС присоединяется к коробке передач и, через приводной вал передает вращающий момент на наружный. Места соединений защищаются с помощью резиновых пыльников. Данная мера необходима для защиты ШРУСов от пыли и мусора, которые нарушают работу механизма и засоряют смазочное вещество. Пыльники крепятся при помощи металлических хомутов. Свободный конец гранаты вставляется в ступицу и фиксируется специальной гайкой.
Диагностика неисправностей ШРУСа
В процессе эксплуатации ШРУС подвергается механическому воздействию, которое обязательно приводит к износу механизма. Самой распространенной неисправностью является износ пыльника, который рвется, тем самым, допускает попадание пыли и инородных частиц в место соединения. В конечном итоге, ШРУС выскакивает из приводного вала или коробки передач, и автомобиль теряет способность к дальнейшему перемещению.
Распознать неисправность гранаты можно с помощью характерного хруста ШРУСа, возникающего на повороте.
Такой звук невозможно спутать ни с чем другим и при первых признаках его появления необходимо срочно заменить деталь.
Чтобы определить, какая граната нуждается в замене, можно провести два несложных теста. Первый подразумевает проверку работоспособности наружных ШРУСов, а второй – внутренних.
- Найдите достаточно большую ровную площадку и выкрутите руль до упора в любую сторону. Включите первую передачу и попробуйте резко тронуться. Если во время начала движения был слышен тот самый хруст, то в замене нуждается наружный ШРУС. Сторона замены определяется направлением движения, то есть, в какую сторону вы крутили руль – с такой стороны и находится неисправный узел.
- Для проверки внутренних гранат используется другой тест. Найдите местность с канавой небольшой глубины. Начните движение в сторону канавы под углом. Это означает, что одно из передних колес попадет в канаву намного раньше другого. Возникший хруст, при проезде канавы, говорит о неисправности того ШРУСа, колесо которого, в этот момент, попало в канаву.
Видео — Замена наружного и внутреннего ШРУСа привода на ВАЗ
Как поменять наружный и внутренний ШРУС?
При определении неисправности необходимо незамедлительно приступать к замене неисправного узла. Процесс замены возможен, как по отдельности, так и целиком двух узлов сразу. Последний вариант наиболее предпочтительнее, так как избавит от повторного проведения одних и тех же работ.
При покупке новых деталей, обратите внимание, чтобы в комплекте шел пыльник и новая гайка ступицы, так как это одноразовая деталь.
Порядок действий:
1. Автомобиль необходимо установить на достаточно ровной площадке и исключить любую возможность его передвижения. Для этого под задние колеса устанавливаются противооткатные упоры, а рычаг коробки передач устанавливается на первой скорости. Заготовьте стандартный ремонтный набор инструментов и трубу достаточной длины.
2. В первую очередь необходимо ослабить гайку ступицы. Делается это только на обездвиженном автомобиле, так как она крепится достаточно туго и при проворачивании может повернуться и колесо. Вставьте головку на 30 и присоедините к ее концу ключ. В свободную часть ключа вставьте трубу и, держась за конец трубы, ослабьте гайку. Занятие это не из приятных, но только таким образом можно добиться желаемого результата.
3. Ослабьте колесные болты с помощью баллонного ключа и поставьте под порог домкрат. Поднимите колесо автомобиля и установите под автомобиль две испорченные покрышки, кирпичи или пенек. Это нужно, чтобы автомобиль не сорвался при проведении ремонтных работ и не нанес вам никаких травм.
4. Выкрутите колесные болты и снимите колесо. После этого, открутите гайку ступицы и вытащите ее.
5. Чтобы получить доступ к ШРУСу, необходимо открутить гайку крепления тормозного суппорта, затем демонтируйте его и подвесьте на любой из деталей подвески, чтобы он не мешался.
После этого, открутите крепление нижней шаровой опоры и демонтируйте ступицу с поворотного кулака. Выверните ее и выбейте при помощи ударного инструмента наружную гранату.
6. Слейте масло с коробки передач. Для этого необходимо выкрутить сливную пробку.
7. Открутите хомут крепления пыльника внутреннего ШРУСа и стяните его вниз по приводному валу. После этого, выбейте из коробки передач внутреннюю гранату, вместе с приводным валом, на конце которого находится и внешний ШРУС.
8. Теперь вытащите приводной вал из обоих гранат и вставьте его в новые механизмы. Перед этим, необходимо заранее надеть пыльники и хомуты и забить их и гранаты порцией смазочного вещества.
9. Проведите сборку всех узлов в обратной последовательности. Не забудьте залить в КПП трансмиссионное масло. Гайку ступицы и колесные болты затягиваются только на снятой с домкрата машине. В противном случае, граната с приводным валом будет прокручиваться, а автомобиль и вовсе может упасть, если он стоял на домкратах.
