Как проверить подушку двигателя

Своевременная профилактика – залог долгой службы автомобиля и безопасности в процессе его эксплуатации. По этой причине каждому водителю желательно следить за своей машиной самостоятельно. Для комплексного выполнения плановых операций знание того, как проверить исправность подушек двигателя, будет совсем не лишним.

Содержание статьи

Виды и типы подушек двигателя
Признаки и причины неполадок подушек двигателя
Проверка подушек двигателя своими руками

Виды и типы подушек двигателя

Прежде чем что-либо проверять, необходимо также понимать назначение детали, какие неисправности элемента могут возникнуть, а также какие признаки имеет поломка. Как известно, двигатель достаточно много весит и во время работы вибрирует. Это значит, что если ДВС жестко прикрепить к кузову автомобиля, тогда все вибрации будут передаваться на последний.

Во время движения по неровностям места крепления силового агрегата испытывают значительные нагрузки. Жесткое крепление к кузову будет означать, что крепежи и место их установки начнут быстро разбиваться. Чтобы общая конструкция была надежной и сохранялся комфорт, для крепления ДВС используются специальные опоры.

Подушка (опора двигателя) – деталь, которая служит для фиксации силового агрегата, предотвращает его смещение и гасит вибрации во время работы. По своей сути это самая настоящая прокладка, только довольно большого размера. Она помещается между двигателем и корпусом авто, то есть крепится как к силовому агрегату, так и к самому кузову. Количество подушек зависит от марки и модели автомобиля, их бывает от трех до пяти.

Если отрыть капот, то можно сразу увидеть верхнюю (правую опору). Остальные находятся с нижней стороны мотора. Опять же, точки размещения зависят от модели авто, типа двигателя и коробки передач. В большинстве случаев подушки двигателя состоят из резинового корпуса и металлических крепежных деталей.

Иногда вместо резины используется полиуретан, который отличается большей износостойкостью. В дорогих автомобилях устанавливаются более сложные и современные варианты – гидравлические. Эффективность гашения вибраций, естественно, намного выше.

Состоят такие опоры из двух камер, между которыми расположена мембрана. В качестве наполнителя в камерах используется либо пропиленгликоль, либо специальная жидкость (гель). Во время работы, в зависимости от дорожных условий (например, на неровностях), она переливается из одной камеры в другую по специальным каналам, а общая жесткость подушки благодаря такой конструкции динамично меняется.

Гидроопоры бывают разные:

С электронным управлением. Компьютер меняет жесткость опоры, принимая и обрабатывая сигналы – вибрации, сила которых меняется в зависимости от ситуации. Жидкость внутри такой подушки часто содержит частицы металла и плотность меняется под воздействием магнитного поля. Благодаря таким технологиям удается достигнуть максимального комфорта в салоне авто независимо от режима работы двигателя и условий на дороге;
С механическим управлением. Более простой вариант. Технические характеристики задаются еще на этапе сборки. От них зависит, в каком режиме будет максимальная польза: на холостом ходу или на разных режимах работы мотора.

Разумеется, высокотехнологичные устройства устанавливаются на очень дорогие авто. На бюджетных вариантах, а тем более на старых советских моделях, установлены простые резинометаллические опоры. В случае поломки или износа (обычно выдерживают около 100 000 км. пробега) их просто меняют. А гидравлика может быть отремонтирована. Причем даже своими силами. Однако перед тем, как снимать опоры, нужно знать, как проверить гелевую подушку двигателя, резиновую и т.п.

Признаки и причины неполадок подушек двигателя

Основные признаки неисправностей подушек (опор) двигателя такие:

сильная вибрация на руле при работе двигателя;
стук в области установки коробки передач во время езды по неровностям;
рывки в трансмиссии во время езды и переключении передач на большой скорости;
стук под капотом во время преодоления неровной дороги, а также на холостом ходу и при изменении нагрузки во время работы двигателя;

При появлении этих признаков стоит провести диагностику подушек.

Сделать это можно самостоятельно.

Проверка подушек двигателя своими руками

Произвести такую диагностику совсем не сложно. Даже в том случае, если на авто применены гидравлические подушки. Главное, нужно знать, как проверить правую подушку двигателя правильно, а также продиагностировать остальные. Сделать это можно несколькими способами, которые лучше применить совместно друг с другом для постановки более точного диагноза.

Первый способ хорош для гидравлических опор. Установив автомобиль на ровную поверхность, нужно открыть капот и завести двигатель. Потом попробовать слегка тронуться с места.

При неисправных подушках двигатель будет сдвигаться со своего места. При этом будут хорошо слышны характерные звуки. Подобную проверку можно сделать и на неработающем моторе, если вставить монтировку или палку между мотором и корпусом авто и попробовать пошатать силовой агрегат из стороны в сторону.

Второй способ проверки такой. На заведенном моторе нужно включить передачу и трогаться на несколько сантиметров. На разных типах КПП при неисправностях подушек могут ощущаться характерные рывки.

Для проверки нижних опор потребуется смотровая яма, домкрат и деревянная колода высотой около полуметра. Приподняв одно колесо и заменив домкрат колодой, нужно осмотреть снизу подушки на предмет трещин, разрывов, потеков гидравлической жидкости. Разумеется, перед этим необходимо принять меры безопасности, исключив сдвиг авто с места (колодка-противооткат под заднее колесо и т.п).

Для того чтобы опоры прослужили как можно дольше, нужно следить за манерой своей езды. Принцип «выше скорость – меньше ям» необходимо навсегда выбросить из головы. Кроме того, подушки двигателя скорее выходят из строя, если часто и резко трогаться с места. Одним словом, чем меньше резких колебаний ДВС – тем реже придется проверять исправность подушек двигателя.

Как проверить подушки двигателя — проверка подушек двигателя (+фото)

От состояния подушек двигателя зависит, насколько долго будет ходить двигатель, а также скорость износа кузова. Если подушка порвалась или стерлась местами, то ее следует заменить, не теряя при этом времени. Но как можно узнать, в каком она находится состоянии? Конечно, можно поехать в автосервис, где ваш автомобиль осмотрят и скажут, в каком состоянии находятся подушки, и надо ли их менять. Но имейте в виду, что часто работники автосервиса преувеличивают масштаб проблемы, или даже вовсе сами ее придумывают с той единственной целью, чтобы получить большую прибыль. Даже если в итоге вам скажут, что менять ни одну подушку двигателя не нужно, проверка также не бесплатна. Именно поэтому вам лучше разобраться, как проверить подушки двигателя самому без лишних затрат.

Кстати, если у вас усилилась вибрация в момент запуска/выключения двигателя, тогда это может свидетельствовать о том, что подушки износились. В случае если вы будете игнорировать данный симптом, это может перерасти в большую проблему, например, привести к деформации кузова и подвески.

Что для этого нужно

Используйте гидравлический или другой домкрат

Для того чтобы провести проверку, вам понадобится:

гидравлический или другой имеющийся у вас домкрат;
какая-нибудь страховочная опора, такая как деревянный брусок или что-то другое;
рычаг – для этого прекрасно подойдет монтировка или крепкая палка.

Порядок проверки

Осмотр подушек

Загоните автомобиль с предварительно демонтированной защитой в гараж, либо на площадку с ровным половым покрытием.
Поднимите автомобиль, установив домкрат под одно из передних (а в случае, если у вас двигатель сзади — задних) колес.

Имеющуюся опору поставьте под двигатель так, чтобы снять нагрузку с крепления двигателя. Удостоверившись в надежности опоры, опустите домкрат.
Используя подкат или что-нибудь другое, залезьте под машину и начните осмотр состояния подушек двигателя.

Зрительно вы сможете обнаружить:

трещины и разрывы резины;
что резинка задубела;
расслоение подушки.

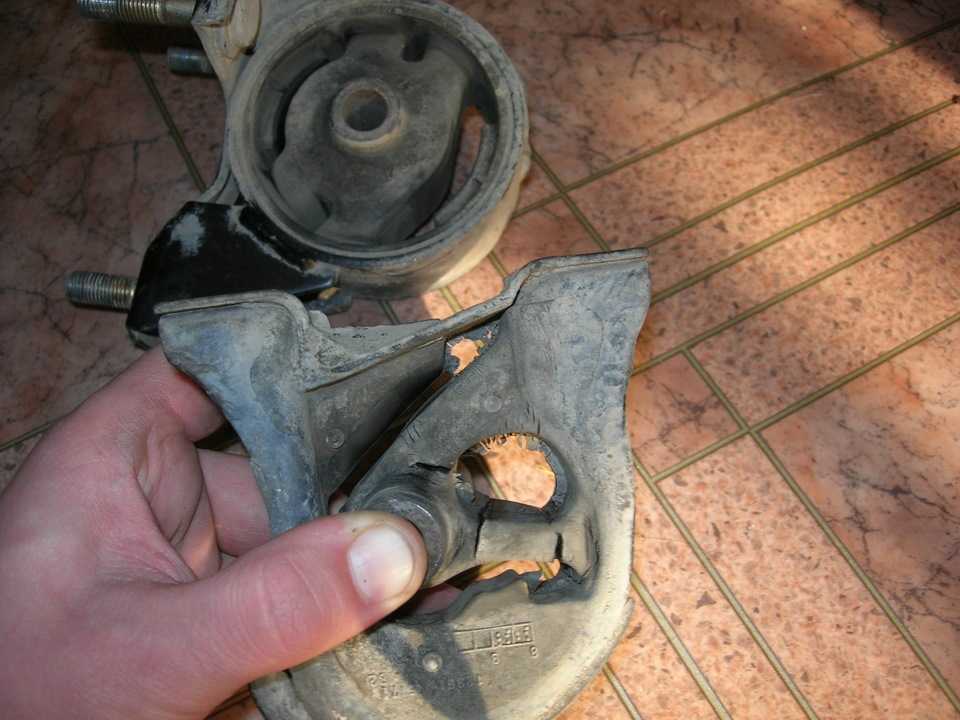

Поврежденные подушки двигателя

Однако может оказаться так, что визуально вы ни одну из возможных проблем не выявили. В таком случае вы можете протестировать места крепления опор двигателя к кузову или передней балке автомобиля на наличие люфта. Для этого достаточно отклонить двигатель в разные стороны, используя в качестве рычага палку/монтировку. Если люфта не выявлено, то будьте спокойны: подушки двигателя в порядке.

В случае если присутствует люфт, а особенно, если он ощутимый (двигатель заметно ходит из стороны в сторону), то необходимо будет от него избавиться. Для этого надо будет снова установить домкрат и поднять автомобиль, затем убрать страховочную опору из-под двигателя. Проверьте, хорошо ли затянута опора двигателя. Если нет, то затяните ее с помощью гаечного ключа или трещотки.

Самостоятельная замена

Если же визуальный осмотр выявил проблемы в подушке, то ее следует как можно скорее заменить. Начните с покупки новой детали. Следует отметить, что лучше не покупать данную запчасть на разборке, даже если она в хорошем состоянии. В данном случае экономия денег может нанести больше вреда, чем пользы. В идеале было бы купить оригинальную деталь.

Снимите клеммы с аккумулятора. Поднимите автомобиль на высоту, которая даст доступ к двигателю снизу. При этом можно воспользоваться домкратом и деревянными брусками в качестве опоры.
Поднимите двигатель домкратом, чтобы освободить он нагрузки нужную деталь.
Открутите болты, которыми подушка крепится к двигателю и кузову.
Поставьте на место новую запчасть, направляя ее, как следует, на место. Затяните хорошо крепежные болты. Лучше затягивать их при включенном двигателе, чтобы избежать чрезмерной вибрации в будущем.
Закончив установку подушки, установите все демонтированные детали обратно на место.

В каждом отдельном случае может быть так, что нет удобного доступа для того, чтобы заменить деталь. В таком случае постарайтесь снять те узлы, которые мешают вам провести замену.

Иногда для проведения этой операции может потребоваться участие еще одного человека, который будет помогать, направляя двигатель, в то время как вы будете вставлять деталь на место. Если речь идет о верхней подушке, то, как правило, ее не составит труда осмотреть, а в случае надобности заменить. Можно будет обойтись и без ямы.

Проверяйте периодически, в каком состоянии находятся подушки двигателя на вашем авто. Как видите, это совсем не сложно, однако может помочь предотвратить множество проблем в будущем и обеспечить вам комфортную езду в любых условиях. Помните, что автомобиль чувствует, когда за ним смотрят и потом благодарит своего хозяина долгой и хорошей службой.

Фотоинструкция

Откручиваем воздухоприемник

Затем следует открутить крепление вакуумного шланга

Откручиваем болт подрамника

Поднимаем домкратом

Откручиваем гайки и три болта

Снимаем подушку

Подготавливаем к установке

Прикручиваем крепление двигателя

Подсоединяем оставшееся

Видео

На Вольво подушки двигателя можно проверить следующим образом:

Как диагностировать и заменить неисправные опоры двигателя

Дом, Библиотека по ремонту автомобилей, автозапчасти, аксессуары, инструменты, руководства и книги, автомобильный блог, ссылки, указатель

Copyright AA1Car.com
Опоры двигателя

поддерживают двигатель и трансмиссию и гасят шум и вибрацию. Крепления изолируют двигатель и трансмиссию от шасси, поэтому вибрации и шум не передаются на остальные части автомобиля. На некоторых переднеприводных автомобилях верхние опоры (моментные стойки) также контролируют движение двигателя вперед и назад при ускорении.

Большинство креплений двигателя имеют относительно простую конструкцию и состоят только из металлических крепежных пластин и больших резиновых изоляционных блоков. Резиновые части опоры гибкие и обеспечивают амортизацию, которая гасит вибрации двигателя. Металлический кронштейн крепления обеспечивает механическую опору и точки крепления опор двигателя.

Некоторые автомобили имеют гидравлические, гидроупругие или гидроопоры с полыми камерами, заполненными гликолем или гидравлической жидкостью. Гидроопоры действуют как пончики с желе, поглощая вибрации, которые в противном случае передавались бы на шасси.

Гидроопоры часто используются с четырехцилиндровыми двигателями и двигателями V6, которые не работают на холостом ходу так плавно, как V8, а также в автомобилях класса люкс, где водители ожидают меньшего шума и вибрации. Некоторые гидроопоры даже имеют внутренний клапан и/или соленоид для изменения характеристик демпфирования на разных оборотах, чтобы лучше отрегулировать нежелательные вибрации. Они называются переключаемыми гидравлическими креплениями или электронными креплениями.

Слева — разрез опоры гидравлического двигателя, показывающий заполненные жидкостью полые камеры внутри.

Некоторые автомобили последних моделей имеют «активные» опоры двигателя, жесткость которых может изменяться в зависимости от частоты вращения двигателя. В приложениях Lexus, Toyota и Honda, компьютер двигателя подает питание на соленоид, чтобы создать вакуум двигателя во внутренней камере внутри опор двигателя. При подаче вакуума опора становится мягче, что обеспечивает дополнительное гашение вибраций двигателя (обычно на холостом ходу).

Компания Delphi недавно разработала магнитореологические опоры двигателя, называемые опорами двигателя «MagneRide», в которых используется магнитная жидкость для изменения характеристик демпфирования. Крепления содержат жидкость, в которой взвешены частицы железа. Когда к жидкости прикладывается электрический ток, частицы выстраиваются в линию и увеличивают вязкость (жесткость) жидкости. Это делает крепление более прочным.

ПРИЗНАКИ НЕИСПРАВНОСТИ ПОДУШЕК ДВИГАТЕЛЯ

При отказе опоры двигателя или трансмиссии может произойти одно из нескольких. Если резина отделится или отслоится от стали, крепление может сломаться. Конструкция крепления обычно предотвращает выпадение двигателя из автомобиля, но не может предотвратить скручивание или раскачивание двигателя при ускорении автомобиля или под нагрузкой. Это может вызвать удары и дребезжание, а также привести к перенапряжению таких компонентов, как шланги радиатора и отопителя, разъемы проводки и выхлопная система. В заднеприводных автомобилях с вентилятором с приводом от двигателя сломанное крепление может привести к тому, что вентилятор ударится о радиатор или кожух. Приводные ремни или шкивы также могут тереться о другие компоненты, если зазоры малы.

Сломанная или ослабленная опора двигателя в переднеприводном автомобиле может быть еще более серьезной, поскольку она может допускать движения двигателя, которые мешают дроссельной заслонке или рычагу переключения передач. Чрезмерное раскачивание поперечно расположенного двигателя вперед и назад также может привести к утечке выхлопных газов в месте соединения головной трубы с коллектором или к выходу из строя самой головной трубы. Если сломанное крепление является торцевым креплением, это также может способствовать нарушению крутящего момента и вызвать ускоренный износ или отделение внутренних ШРУСов на одном или обоих полуосях.

На автомобилях с заполненными жидкостью пассивными гидроупругими опорами двигателя или активными опорами двигателя с вакуумным приводом отсутствие утечек жидкости или потеря вакуума на впуске опоры может увеличить вибрацию на холостом ходу и жесткость.

КАК ПРОВЕРИТЬ ПОДВЕСКИ ДВИГАТЕЛЯ

Подушки двигателя редко проверяют, если нет явной проблемы, и их можно даже не заметить, если двигатель или трансмиссия заменяются. Поэтому всегда проверяйте опоры двигателя, если двигатель кажется более шумным, чем обычно, или если вы чувствуете вибрации двигателя внутри вашего автомобиля. Опоры двигателя также следует осматривать при выполнении любых крупных работ с двигателем или трансмиссией, а также при замене сцепления, полуосей или карданного вала.

Опоры двигателя можно визуально осмотреть на наличие трещин, ослабленных или сломанных кронштейнов, ослабленных или отсутствующих болтов, смятой резины или утечек жидкости (гидроопоры). С помощью монтировки можно проверить наличие отдельных или сломанных креплений.

Еще один способ проверить опоры — включить трансмиссию и слегка нагрузить двигатель, удерживая другую ногу на тормозах. Чрезмерное движение двигателя может указывать на ослабленные или сломанные опоры, которые необходимо заменить.

КАК ЗАМЕНИТЬ ПОДУШКИ ДВИГАТЕЛЯ

Сменные крепления могут иметь или не иметь такой же конструкции, как оригинал. Заполненные жидкостью гидроопоры стоят дорого, поэтому более доступной альтернативой может стать массивная резиновая опора. Но твердое крепление, очевидно, не может обеспечить такой же уровень гашения вибраций, как гидравлическое крепление оригинального оборудования. Следовательно, вы можете быть недовольны тем, как ведет себя ваш автомобиль, если вы выберете более дешевую твердую резиновую опору.

Замена опоры двигателя всегда требует поддержки двигателя и/или трансмиссии. Груз необходимо снять с крепления, прежде чем его можно будет отвинтить и заменить. Это можно сделать с помощью напольного домкрата снизу (поместите деревянный брусок между домкратом и масляным поддоном, чтобы распределить давление, чтобы не повредить масляный поддон), или с помощью подъемника двигателя над головой. Доступ к креплению также может быть проблемой для некоторых двигателей с поперечным расположением в переднеприводных автомобилях.

Другие элементы, которые вам также могут понадобиться при замене опор двигателя, включают новые крепежные детали, новые шланги радиатора или прокладки выхлопной трубы.

Статьи по теме:

Вибрация Saturn, вызванная плохой подвеской двигателя

Проблемы с заменой двигателя

Советы по восстановлению двигателя

Замена деталей двигателя

Щелкните здесь, чтобы просмотреть дополнительные технические статьи Carley Automotive

Обязательно посетите другие наши веб-сайты:

AA1CAR Автомобильная диагностика и ремонт справка

Auto Repair Yourshy

Carley Automotive Software

OBD2HELP

СРЕДОВАНИЯ

SCANTOOLHELP

НАЗНАЧЕНИЯ

Как диагностировать.

крепления со временем изнашиваются, особенно через 5 лет или 100 000 миль. Когда опора двигателя изнашивается, она теряет свою прочность и перестает поддерживать двигатель.

Что происходит, когда выходит из строя передняя опора двигателя

Изображение предоставлено: LosGranosTV

Когда двигатель плохо поддерживается, качество езды ухудшается, и вы также можете столкнуться с некоторыми проблемами, такими как чрезмерный шум и вибрация. Крепления должны надежно удерживать двигатель на месте. Когда они выходят из строя, ваш двигатель будет вращаться больше, чем должен. Это увеличивает нагрузку на шасси, где крепятся крепления. Это может привести к растрескиванию в этих местах.

Также нередки случаи повреждения других компонентов. Например, шланги радиатора могут растянуться и, возможно, порваться и дать течь.

Суть в том, что неисправная опора двигателя может привести к серьезным проблемам. Вот почему очень важно диагностировать проблему, как только вы заметите симптомы изношенной опоры двигателя.

Признаки неисправности передней опоры двигателя

Первым шагом к предотвращению описанных выше проблем является распознавание признаков неисправности передней опоры двигателя. Некоторые из наиболее распространенных симптомов включают в себя:

Избыточный шум и вибрация
Более неровное ощущение трансмиссии при переключении передач
Повышенный рывок колеса при резком ускорении

Проверка опор в 5 шагов

Лучший способ подтвердить свои подозрения — покрутить двигатель. Для этого:

Припаркуйте автомобиль на ровной поверхности.
Включите стояночный тормоз.
Переключите коробку передач на передачу (или передачу).
С другом, стоящим снаружи и наблюдающим за двигателем, нажмите на педаль тормоза, а затем медленно нажмите на педаль газа. Не превышайте 2000 об/мин. Если одно из креплений сломано, двигатель будет двигаться чрезмерно.
Включите передачу заднего хода и повторите процедуру.
