Как проверить коммутатор ВАЗ

Главная

»   Информация

»   Статьи

»   ЗАПЧАСТИ

»   Электро оборудование

»   Двигатель электрооборудования

»   Как проверить коммутатор ВАЗ

• 4118 просмотров

Посмотреть коммутатор в каталоге «АВТОмаркет Интерком»

 Неправильная работа мотора в автомобилях ВАЗ зачастую может быть связана с плохой работой коммутатора зажигания. Там просто могут формироваться неправильные импульсы. Поэтому необходимо своевременно проверять данное устройство и при необходимости ремонтировать или проводить замену.
 Специалисты компании «АВТОмаркет Интерком» подготовили для вас небольшую инструкцию и советы.

Как проверить коммутатор на автомобилях ВАЗ?

Инструкция
1. Не забывайте, что полную проверку всех важных характеристик коммутатора системы зажигания требуется проводить исключительно на специальном оборудовании и чтобы был использован осциллограф. В случае, если вы хотите проверить ее самостоятельно, то сумеете проверить лишь появление импульсов данного устройства и их передачу на первичную обмотку в катушке индуктивности.
2. Для начала поднимите капот и найдите коричневый провод «К», отключите его. Другой его конец находится на выводе коммутатора «1». Подключите контрольную лампу к клемме «К» с одного конца, а со второго — к отключенному от нее коричневому проводу. Проведите последовательное подключение индикатора напряжения к цепи питания первичной обмотки.
3. Включите зажигание автомобиля и проворачивайте стартером несколько секунд коленвал двигателя.

Лампа должна зажигаться и гаснуть. Если все без пробоев и замыканий коммутатор исправлен на 100%. Если есть помехи или неисправности, то вам стоит провести замену оборудования.
Полезные советы
 В случае, если вы завели мотор немного, потому что он заглох, то обязательно осмотрите транзисторы. Он не должен быть перегретым. Транзистры входят в состав электронного коммутатора. Если какой-либо из них перегревается, то можно сделать больше номинал соответствующего резистора. Если перегрева не ощущается, то проверьте их работу, не забыв об элементах системы защиты.
 Своевременно просматривайте корпус коммутатора, очищайте его от пыли и грязи. Корпус коммутатора производят из специального сплава, с повышенной теплопроводностью. В связи с этим данное оборудование выделяет большое количество тепловой энергии в процессе работы двигателя. Своевременный уход за данным устройством позволит избежать его перегрева и поломки.
 В магазинах автозапчастей «АВТОмаркет Интерком» можно купить коммутаторы разных производителей.
Добро пожаловать в наши магазины!

+7 (351) 240-85-85 Многоканальный

+7 (351) 220-18-88 Интернет-магазин

(2019) Как Проверить Коммутатор 2109 ВАЗ!? [#ИНСТРУКЦИЯ]

Самостоятельно проверить коммутатор 2109 на автомобиле ВАЗ , или попросту «девятке» – то, с чем рано или поздно может столкнуться каждый владелец этого отечественного авто.

Данный небольшой электрический прибор, выйдя из строя, делает эксплуатацию автомобиля затруднительной или и вовсе невозможной.

В нашем материале мы подробно разберем: что же такое этот самый коммутатор, зачем он нужен и как определить, исправен ли он?

Содержание:

Коммутатор – основа бесперебойной работы двигателя

Автомобиль ВАЗ 2109 оснащен бесконтактной системой зажигания.

Система включает в себя свечи зажигания, четыре высоковольтных провода (по одному на каждую свечу), датчик Холла, трамблер, катушку зажигания и, собственно, коммутатор.

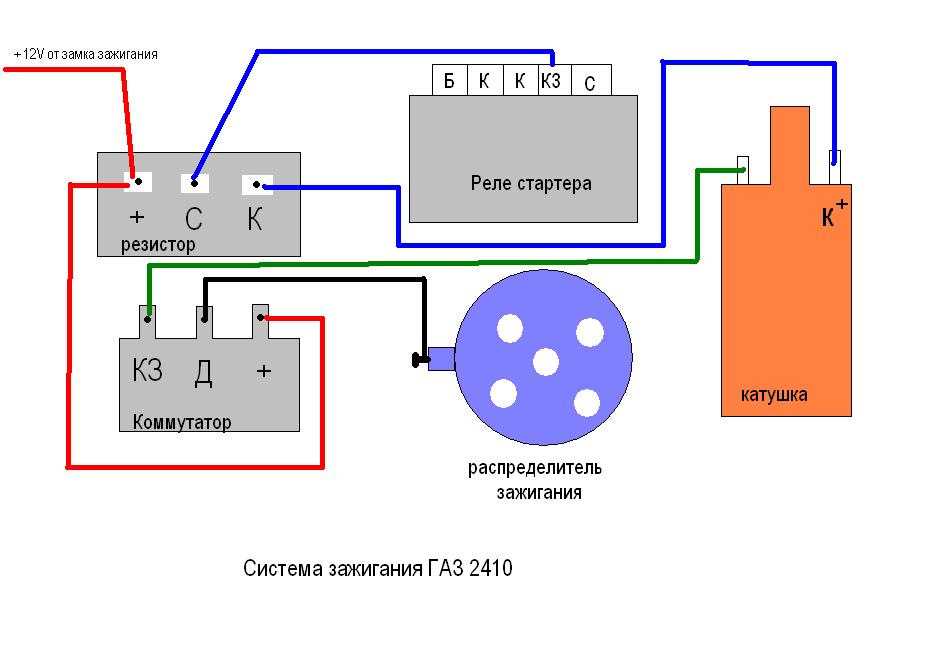

Рис. 1 Цепь зажигания Ваз 2109 Схематическое изображение.

Система зажигания генерирует электрический импульс (искру), тем самым обеспечивая воспламенение смеси топлива и воздуха в камерах сгорания, необходимое для работы двигателя.

Коммутатор отвечает за циклическую подачу импульсов к катушке зажигания, это необходимо для исправной работы всей системы в целом.

Таким образом, при неисправном коммутаторе искра будет подаваться с перебоями или же совсем отсутствовать. Передвигаться на таком автомобиле не представляется возможным.

Сам коммутатор ВАЗ 2109 состоит из алюминиевого корпуса и микросхемы, установленной на нем. Прибор крепится в подкапотном пространстве и соединяется проводами с катушкой зажигания.

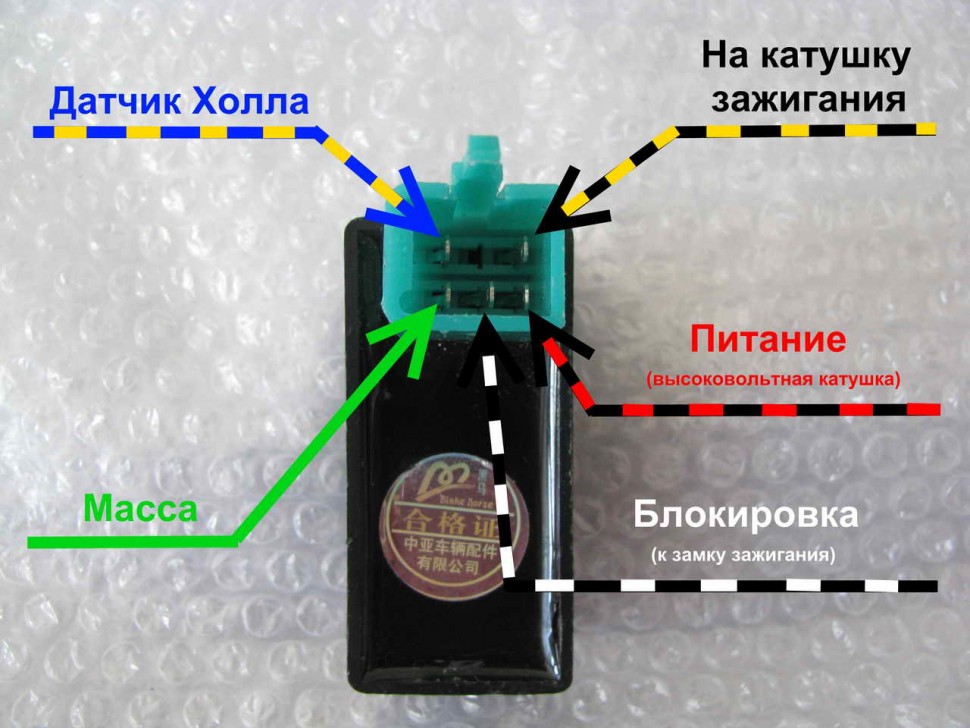

Рис. 2 Внешний вид коммутатора ВАЗ 2109.

Конструкция корпуса и способ крепления позволяет коммутатору успешно переносить вибрации, возникающие при движении авто.

Коммутатор бесконтактной системы зажигания ВАЗ 2109 имеет следующие эксплуатационные характеристики:

• Диапазон напряжения 6–16 Вольт.
• Рабочее напряжение 13,5 Вольт.
• Сила тока коммутации 7,5–8,5 Ампер.
• Коммутатор в исправном состоянии обеспечивает бесперебойную подачу искры в цилиндры с частотой вращения коленвала до 7000 оборотов.

к содержанию ↑

Признаки поломки коммутатора

В процессе эксплуатации автомобиля могут возникать неприятные симптомы, свидетельствующие о неисправности системы зажигания.

Возможной причиной этого может быть некорректная работа коммутатора. Вот наиболее распространенные симптомы, которые должны навести на мысль о возможной поломке этого прибора:

• Не получается завести двигатель. При работающем стартере отсутствует искра.
• Двигатель заводится, нормально работает на низких и средних оборотах, но раскрутить его на высоких оборотах не получается. Двигатель не работает на полную мощность.
• Автомобиль глохнет, трогаясь с места, хотя на холостых оборотах работает стабильно.
• Двигатель заводится, но долго не работает, тут же глохнет.
• Двигатель начинает работать нестабильно – «троить», достигая определенного уровня оборотов. На холодную может заводиться вполне нормально.
• Двигатель периодически, без какой-либо закономерности, может глохнуть, затем опять работать нормально. Загорается датчик разрядки аккумулятора. Стрелка тахометра показывает резкие перепады количества оборотов.

Совет: Признаки неисправности системы зажигания могут возникать не только из-за коммутатора, но и вследствие поломки других узлов. Замена коммутатора при вышеперечисленных симптомах не всегда помогает устранить поломку. Поэтому диагностику системы зажигания желательно производить комплексно, поэтапно проверяя исправность всех составляющих.

к содержанию ↑

Проверка работы коммутатора

Проверить работу коммутатора может каждый автолюбитель при достаточном уровне желания и минимальных технических навыках.

Самый простой способ проверки – это замена узла новым, заведомо исправным. Если после этого проблемы в работе двигателя исчезли, то можно сделать вывод, что старый коммутатор уже отслужил свое.

Произвести замену коммутатора может каждый автолюбитель самостоятельно. Прежде всего необходимо найти его под капотом автомобиля.

Располагается коммутатор в районе левой (водительской) стойки. Он соединен проводами с катушкой.

Рис. 3 Двигатель и организация подкапотного пространства Ваз 2109.

1 – передний стакан амортизационной стойки; 2 – резервуар для воды; 3 – фильтр воздуха; 4 – бензонасос; 5 – рулевая рейка; 6 – датчик распредвала; 7 – вакуумное устройство усиления тормозов; 8 – главный цилиндр тормозной системы и бочок к нему; 9 – коммутатор; 10 – предохранители; 11 – бачок системы охлаждения двигателя; 12 – аккумулятор; 13 – крепление капота; 14 – катушка зажигания; 15 – стартер; 16 – высоковольтные провода; 17 – горловина для масла; 18 – двигатель; 19 – свечи; 20 – система омывателя лобового стекла.

Далее следует отсоединить клемму «минус» от аккумулятора. Затем следует аккуратно отсоединить пластмассовую скобу с проводами от коммутатора. Для этого необходимо отжать пружинную скобу.

Затем откручиваем гайки, которыми алюминиевый корпус коммутатора крепится к кузову автомобиля. Под левой гайкой будет клемма «массы».

Снимаете коммутатор со шпилек и меняете на новый. Новый устанавливается в обратном порядке.

к содержанию ↑

Другие способы проверки коммутатора

Несмотря на относительно невысокую стоимость нового коммутатора, у автолюбителей не всегда есть желание, а порой и возможность, приобрести его.

Да и в случае исправности старого коммутатора его замена никоим образом не повлияет на работу двигателя.

Именно поэтому многие владельцы автомобилей ВАЗ 2109 предпочитают проверить старый коммутатор, прежде чем менять его на новый.

Рис. 4 Крепление коммутатора на кузове авто.

Произвести профессиональную проверку этого узла можно на СТО с помощью специализированного стенда.

Профессиональное оборудование может показать не только наличие или отсутствие подачи импульса от коммутатора на катушку зажигания, но и их цикличность и стабильность.

Но подобное оборудование есть не на всех сервисных станциях, поэтому народные умельцы придумали еще один простой способ проверки коммутатора.

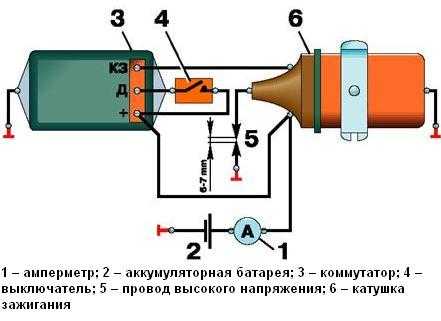

Для этой проверки вам понадобится ключ на 8 и контрольная лампочка на 12 В мощностью 3 Ватт. Порядок действий следующий:

• Снимите клемму «минус» с аккумуляторной батареи.
• Отсоедините ключом на 8 от клеммы с маркировкой «К» на катушке коричневый проводок, который идет к клемме с маркировкой «1» коммутатора.
• Один конец контакта контрольной лампы 12 В соедините с этим проводом, а другой – с клеммой под маркировкой «К» на катушке. Таким образом, контрольная лампа должна оказаться в цепи между катушкой и зажигания коммутатором.
• Накиньте клемму АКБ обратно.
• Попробуйте завести двигатель. Во время вращения стартера контрольная лампа должна гореть. Если этого не происходит, то коммутатор не работает и нуждается в замене.

Вам это может быть интересно:

Яндекс.Штрафы: проверка штрафов в ГИБДД онлайн

Сервисы Гугл: новости, переводчик, спутник, карты, почта, диск

ТОП-4 лучших навигаторов для Андроид

Как выбрать видеорегистратор? Советы, особенности, подводные камни

к содержанию ↑

Выводы

Подводя итоги, следует отметить, что самостоятельный ремонт поломанного коммутатора без специальной подготовки не представляется возможным.

Но и смысла в этом особого нет ввиду относительно невысокой стоимости детали на рынке автозапчастей.

Проверку и замену коммутатора автомобиля ВАЗ 2109 вполне по силам провести самостоятельно любому автолюбителю.

Заменять этот узел необходимо на ту модель, которую рекомендует завод-производитель.

Как проверить коммутатор ВАЗ.

Простой способ.

Показан самый простой способ проверки коммутатора, системы зажигания ВАЗ. Нужны лишь контролька и кусочек провода.

Как снять и проверить выключатель света

Использование мультиметра, тестера непрерывности цепи или бесконтактного тестера напряжения

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 23.11.22

Ель / Кевин Норрис

В этой статье

• Прежде чем начать

• Вопросы безопасности

• Электрические испытательные устройства

• Часто задаваемые вопросы

Обзор проекта

Если вы подозреваете, что у вас неисправный выключатель света, который необходимо заменить, вам нужно отключить питание выключателя, проверить выключатель с помощью тестера напряжения, чтобы убедиться, что провода обесточены, и проверить сам выключатель. чтобы убедиться, что его непрерывность или внутренняя проводка и пути работают правильно. Это вопрос личной безопасности, чтобы убедиться, что ток отключен, а провода безопасны для прикосновения, прежде чем вы начнете снимать выключатель.

Что такое непрерывность?

Непрерывность — это простой термин, обозначающий замкнутую или законченную цепь с свободным путем для правильного протекания электрического тока по всей цепи. Для проверки непрерывности можно использовать специальные тестовые устройства, такие как тестер непрерывности или мультиметр.

Прежде чем начать

На первый взгляд может быть трудно определить, вышел ли из строя выключатель света. Это могут быть и другие факторы: лампочка, линия электропередач до дома или проводка, идущая к выключателю.

Во-первых, попробуйте самые простые решения: убедитесь, что лампочка исправна и полностью закручена. Кроме того, убедитесь, что в цепи есть питание и не сработал автоматический выключатель или не перегорел предохранитель. Также возможно, что провода, идущие к выключателю, ослабли и не имеют надлежащего контакта. Эта проблема часто решается простым отключением цепи и повторным затягиванием проводных соединений.

Если вы проверили все эти факторы и все в порядке, то, скорее всего, у вас неисправен переключатель, особенно если переключатель старый или когда вы щелкаете рычаг тумблера, он ослаб. Переключатели имеют ограниченный срок службы, а пружины и другие внутренние компоненты со временем могут изнашиваться.

Чтобы убедиться, что вы не выполняете ненужную замену, проверьте целостность коммутатора.

Вопросы безопасности

Хотя заменить выключатель относительно легко, в любом проекте, связанном с электричеством, всегда есть опасный элемент. Вы должны убедиться, что цепь отключена, прежде чем прикасаться к выключателю или его проводным соединениям.

Кроме того, если вы заметили видимые ожоги, расплавленный металл, запах гари или мерцание, это может быть признаком короткого замыкания. Вы можете использовать мультиметр в настройках непрерывности или сопротивления, чтобы подтвердить потенциальное короткое замыкание, проверив показания напряжения.

Домашние системы электропроводки могут принимать разные формы в зависимости от того, когда (и если) проводка была обновлена ​​в последний раз. Если ваша проводка очень старая, то даже такие простые работы, как замена выключателя света, лучше всего доверить профессионалу.

Предупреждение

Если вы в какой-либо момент не уверены в своих действиях, остановитесь и вызовите профессионального электрика для завершения работы.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателем

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Электрические испытательные устройства

У вас есть несколько вариантов проверки выключателя света. Самыми простыми и наименее дорогими вариантами инструментов являются бесконтактный тестер напряжения для проверки выключателя освещения на наличие питания, прежде чем прикасаться к проводным соединениям, и тестер непрерывности для проверки отсоединенного выключателя, чтобы оценить, неисправен ли он.

Другим инструментом, который чаще используют профессионалы, является мультиметр, универсальный инструмент, который можно использовать для различных электрических испытаний. Вы можете использовать бесконтактный тестер цепи для проверки напряжения и мультиметр для проверки выключателя света. Мультиметр также имеет настройки для проверки мощности.

• Бесконтактный тестер напряжения: Устройство с питанием от батареи, которое определяет электрический ток, не касаясь щупами инструмента проводов или винтовых клемм. Если держать его рядом с проводами под напряжением, он загорится или загудит (или и то, и другое), если почувствует ток под напряжением.
• Тестер целостности цепи: Простое электрическое устройство с металлическим щупом, диодной лампой и проводом с зажимом на одном конце. Он также работает от аккумулятора. Этот инструмент проверяет непрерывность — наличие непрерывного электрического пути. Тестер непрерывности, прикрепленный к винтовым клеммам отдельного переключателя, позволяет определить, правильно ли рычаг переключателя открывает и закрывает электрический путь.
• Мультиметр: Универсальный тестер с питанием от батарей, который измеряет различные электрические характеристики, такие как напряжение, сила тока и сопротивление. Вы также можете использовать мультиметр для проверки выключателя света и простой проверки целостности цепи. Чтобы настроить мультиметр для проверки непрерывности, поверните шкалу тестера в положение «непрерывность или сопротивление/Ом». Мультиметры — это сложные инструменты с множеством функций. Чтобы научиться правильно их использовать, может потребоваться некоторая практика.

Убедитесь, что вы тестируете тестовые устройства. Тестер с батарейным питанием следует протестировать, чтобы убедиться, что батарея исправна и инструмент работает должным образом, прежде чем использовать его.

• Чтобы протестировать бесконтактный тестер напряжения, поднесите инструмент к розетке, в которой, как вы знаете, есть напряжение, и убедитесь, что он измеряет ток.
• Чтобы протестировать тестер непрерывности, прикрепите зажим тестера к металлическому щупу тестера; тестер должен загореться.
• Чтобы протестировать мультиметр, установите шкалу на «непрерывность (или сопротивление)» и соедините два щупа тестера вместе: Вы должны получить показания около 0, 0,5 или ниже.

Наконечник

Большинство мультиметров имеют удобную настройку, которая позволяет прибору издавать звуковой сигнал или гудение при обнаружении непрерывности. Это значительно упрощает использование мультиметра в качестве тестера непрерывности.

Оборудование/инструменты

• Отвертки
• Бесконтактный тестер напряжения
• Тестер непрерывности или мультиметр

Материалы

• Изолента (при необходимости)

Ель / Кевин Норрис

1. Отключите питание цепи

   Отключите питание цепи выключателя освещения, выключив соответствующий автоматический выключатель на главном сервисном щитке вашего дома (коробка выключателя). Если вы живете в старом доме с панелью предохранителей, снимите соответствующий предохранитель, полностью выкрутив его из гнезда.

   Очень часто неправильно маркируются индекс сервисной панели или этикетки цепей, поэтому всегда проверяйте провода на наличие питания, прежде чем переходить к отсоединению проводов и снятию переключателя.

   Ель / Кевин Норрис

2. Проверка мощности

   Выверните винты на крышке переключателя и снимите крышку, чтобы получить доступ к проводке переключателя. Не касаясь никаких проводов, проверьте каждый провод в электрической коробке с помощью бесконтактного тестера напряжения. Кроме того, проверьте каждую из боковых клемм переключателя, прикоснувшись к ней наконечником тестера. Если тестер обнаружит какое-либо напряжение (загорается или издает звуковой сигнал), вернитесь к сервисной панели и отключите правильный выключатель, затем повторите проверку, пока не обнаружите напряжения.

   Совет

   Мультиметр также можно использовать для определения напряжения в проводах цепи — при условии, что вы знаете, как им пользоваться. Когда ручка выбора на приборе установлена ​​в положение AC, прикоснитесь одним щупом к заземляющему проводу, затем коснитесь каждой из металлических винтовых клемм на переключателе по одной. Если стрелка или светодиод на дисплее инструмента показывают напряжение, значит, питание отключено неправильно.

   Ель / Кевин Норрис

3. Определите тип переключателя

   Открутите крепежные винты переключателя и осторожно вытащите переключатель из электрической коробки, по ходу выпрямляя провода. Обратите внимание на количество боковых клемм на переключателе. Если есть две боковые клеммы, это однополюсный переключатель . (Не считайте винт заземления, который обычно имеет зеленый цвет и находится в нижней или верхней части коммутатора и подключается к оголенному медному или зеленому проводу заземления.)

   Если переключатель имеет три клеммы (плюс винт заземления), это трехпозиционный переключатель . В этом случае найдите черную или темную винтовую клемму и пометьте провод, прикрепленный к этой клемме, с помощью небольшого кусочка изоленты. Это «общая» клемма, которая подает питание на коммутатор. Вы должны подключить тот же провод обратно к общей клемме; два других терминала (называемые «путешественниками») взаимозаменяемы, поэтому их не нужно маркировать.

   Существует третий тип переключателя, известный как четырехпозиционный переключатель , , который используется в сочетании с двумя трехпозиционными переключателями для схемных конфигураций, где осветительной арматурой (или группой светильников) необходимо управлять с трех или более разное расположение стен. Четырехпозиционные выключатели имеют четыре винтовых контакта в дополнение к зеленому винту заземления. Четырехпозиционные выключатели не распространены, и в вашем доме их может вообще не быть. Обычно вы найдете четырехпозиционные выключатели в очень больших комнатах «открытой планировки» или в длинных коридорах, где вам нужно управлять освещением из нескольких разных входов.

   Ель / Кевин Норрис

4. Отсоедините и снимите переключатель

   Ослабьте каждую винтовую клемму и винт заземления и вытащите каждый провод из своей клеммы. Поднесите переключатель к рабочей поверхности для тестирования.

   Совет

   Если провода были подключены к переключателю с помощью вставных соединений на задней стороне переключателя (не рекомендуется), то их можно освободить, нажав на фиксатор в прорези рядом с вставным фитингом. Очень маленькая отвертка или гвоздь обычно помогают освободить провод. Когда приходит время переподключить коммутатор или установить новый, лучше всего использовать традиционные соединения с винтовыми клеммами.

   Ель / Кевин Норрис

5. Проверка коммутатора на непрерывность

   Однополюсный переключатель: Подсоедините провод тестера непрерывности к одной из винтовых клемм и коснитесь другой клеммы щупом тестера. Включите и выключите рычаг переключателя. Тестер должен загореться, когда рычаг переключателя находится в положении «включено», но не должен загораться, когда рычаг переключателя выключен. Если он не проявляет такого поведения, это означает, что внутренние соединения неисправны и коммутатор необходимо заменить.

   Если вы используете мультиметр, установите циферблат прибора в положение «непрерывность или сопротивление/Ом». Прикоснитесь каждым щупом тестера к одной из винтовых клемм, затем включите и выключите рычаг переключателя. Если переключатель исправен, показания тестера будут близки к нулю, когда рычаг переключателя находится в положении «включено», что указывает на идеальную непрерывность (отсутствие сопротивления). Когда переключатель выключен, стрелка или цифровой индикатор должны подпрыгнуть до 1 или выше, указывая на чрезвычайное сопротивление (полное отсутствие непрерывности).

   Трехпозиционный переключатель: Подсоедините провод тестера к общей (темного цвета) винтовой клемме и прикоснитесь щупом тестера к одной из контактных клемм. Переведите рычаг переключателя в оба положения. Тестер должен загораться, когда переключатель находится в одном положении, но не в другом. Переместите щуп тестера к другому контактному разъему (оставив зажим на общем проводе) и повторите тот же тест. Если коммутатор не ведет себя таким образом, это означает, что коммутатор неисправен.

   Если вы используете мультиметр, установите циферблат прибора на настройку непрерывности или сопротивления, затем прикоснитесь одним щупом тестера к общей (темного цвета) клемме, а другим щупом к одной из контактных клемм. Поверните рычаг переключателя из одного положения в другое. Тестер должен показать близко к 0 в одном положении и 1 в другом положении. Переместите второй щуп на другой терминал путешественника (оставив первый щуп на общем проводе) и повторите тот же тест.

   Четырехпозиционный переключатель : Подсоедините провод тестера непрерывности к одной из более темных винтовых клемм, затем подсоедините другой провод к более светлой латунной клемме на той же стороне переключателя. Переместите рычажок назад и вперед: тест должен показать непрерывность, когда рычажок находится в одном положении, но не в обоих. Теперь повторите тест, прикоснувшись вторым щупом к другой клемме латунного цвета на противоположной стороне переключателя. Он должен показать непрерывность, когда рычаг находится в положении, противоположном первому испытанию.

   Проверка мультиметром — аналогичный процесс. Когда прибор настроен на непрерывность или сопротивление, прикоснитесь одним щупом к одной из более темных винтовых клемм, затем к латунной клемме на той же стороне переключателя. Переключатель должен показывать непрерывность с рычагом в одном положении, но не в обоих. Повторите тест с другой латунной винтовой клеммой; его показания непрерывности должны быть противоположны показаниям первого латунного винта.

   Если переключатель не проходит проверку на непрерывность, он неисправен и подлежит замене.

   Ель / Кевин Норрис

   Ель / Кевин Норрис

6. Подсоедините (или замените) коммутатор

   Подсоедините выключатель к цепи проводами к выключателю, как и раньше. Надежно затяните каждую винтовую клемму и винт заземления. Если вы заменяете старый переключатель, обязательно используйте новый переключатель с тем же номинальным напряжением и силой тока, что и у исходного.

   Совет

   У старого коммутатора может не быть зеленого винта заземления, а у новых коммутаторов этот винт всегда есть. Если вы заменяете переключатель, у которого отсутствовал заземляющий винт, обязательно подключите новый переключатель к проводам заземления цепи с помощью заземляющей косички. Если в коробке нет заземляющего провода цепи (это обычно происходит с системами, в которых металлические коробки и оболочка кабеля BX обеспечивают заземляющий путь), то винт заземления коммутатора следует соединить косичкой с металлической коробкой.

   Ель / Кевин Норрис

7. Завершить задание

   Верните переключатель на место, аккуратно уложив провода в коробку, и закрепите ремешок переключателя на электрической коробке с помощью монтажных винтов. Установите на место крышку. Снова включите питание цепи, включив автоматический выключатель или переустановив предохранитель. Проверьте переключатель на правильность работы.

   Ель / Кевин Норрис

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Электробезопасность: безопасность и здоровье для электротехники (пособие для учащихся). Электронная библиотека по охране труда в строительстве.

Как проверить выключатель света с помощью мультиметра (шаг за шагом)

Ваш свет перестал работать?

Вы заменили лампочку и проверили патрон, но так и не нашли, в чем проблема?

Если да, то еще один компонент для диагностики — это выключатель света.

Это могло быть виновником. К сожалению, не многие люди знают, как выполнить этот простой процесс.

В этом руководстве мы пошагово опишем, как проверить выключатель света с помощью мультиметра.

Давайте приступим.

Как работает выключатель света?

Выключатель — это электрическое устройство, прерывающее протекание тока в цепи.

Обычно он представляет собой тумблер, но также может иметь различные стили, такие как кнопки и качельки.

Когда переключатель включен, цепь замыкается, и ток течет к соответствующему электрическому устройству.

При выключении цепь размыкается и путь, по которому течет ток, прерывается.

Это всего лишь базовая анатомия выключателя света, и то, как он в конечном итоге работает, зависит от типа выключателя.

Типы выключателей света

Существует три основных типа выключателей света; однополюсный переключатель, трехпозиционный переключатель и четырехпозиционный переключатель.

Однополюсные и трехпозиционные выключатели света наиболее распространены в домах.

Четырехпозиционный переключатель чаще встречается в больших комнатах и ​​холлах.

Однополюсный переключатель является самым простым переключателем, имеющим четкие различия между включением и выключением.

Металлические ворота закрываются и соединяют в себе два провода при включении выключателя, и наоборот.

Трехпозиционный переключатель используется для управления одним светильником из двух разных мест.

Содержит один (обычно) черный провод, по которому проходит ток (общий однополюсный), и два провода, идущие между двумя выключателями (путевые).

Четырехпозиционный переключатель используется, если вы хотите управлять светильником из трех или более разных мест.

Установка аналогична трехпозиционному переключателю, единственное отличие состоит в добавлении большего количества путешественников.

Инструменты, необходимые для проверки выключателя освещения

Инструменты, необходимые для диагностики выключателя освещения, включают

• Мультиметр,
• Щупы мультиметра,
• Тестер напряжения,
• И отвертку.

Наиболее важным инструментом для оценки выключателей света и другого электронного оборудования является мультиметр.

Как проверить выключатель света с помощью мультиметра

1. Отключите электричество в вашем доме

Это важная предварительная мера, поскольку вам нужно снять выключатель со стены, чтобы проверить его.

Чтобы обеспечить свою безопасность, подойдите к домашнему автомату и включите соответствующие выключатели.

Если вы используете блок предохранителей, просто отсоедините предохранитель от клемм.

Однако это еще не все. Вы должны быть абсолютно уверены, что в выключателе нет питания, прежде чем вынимать его.

Для этого просто используйте бесконтактный тестер напряжения, чтобы проверить наличие напряжения в проводах.

Если напряжение все еще есть, вернитесь к выключателю или блоку предохранителей и нажмите соответствующий переключатель или извлеките правильный предохранитель.

2. Определите тип выключателя света

Как упоминалось ранее, существует до трех типов выключателей света. Прежде чем отсоединять провода, проверьте, какой тип переключателя вы установили.

Это важно, потому что тип используемого выключателя освещения определяет, где вы размещаете щупы мультиметра для тестирования.

Вы также отмечаете, куда идет каждый провод, чтобы не перепутать их при повторном подключении.

3. Отсоединение переключателя

Теперь нужно отсоединить переключатель от проводов, чтобы освободить его.

Просто используйте отвертку, чтобы ослабить винты на клеммах и вытащить все провода.

Если провода были подсоединены через вставные соединения, используйте отвертку, чтобы активировать защелку и освободить их.

4. Установите мультиметр на проверку целостности цепи или сопротивление

С выключателем света мы намерены провести диагностику состояния его электрической цепи.

Проверяем, замкнута ли цепь или постоянно остается разомкнутой из-за повреждения.

Чтобы проверить целостность цепи выключателя света, вы устанавливаете мультиметр в режим непрерывности.

Если ваш мультиметр не имеет режима непрерывности, используйте настройку Ом.

Проверяет сопротивление в цепи и помогает определить, есть ли в ней повреждения.

5. Разместите щупы мультиметра на винтовых клеммах

Помните, мы говорили о том, как тип выключателя освещения определяет, где вы размещаете щупы мультиметра.

Для однополюсного переключателя просто вставьте щуп мультиметра в две винтовые клеммы. Это самое простое.

При использовании трехпозиционного переключателя поместите один щуп мультиметра на «общую» клемму, обычно черного цвета.

Поместите другой щуп мультиметра на любую из других «передвижных» клемм.

Для четырехпозиционного переключателя поместите один щуп мультиметра на одну из темных винтовых клемм, а другой щуп — на более светлую клемму на той же стороне переключателя.

Этот другой вывод может быть изготовлен из латуни.

6. Оценка результатов

Теперь, чтобы завершить тест, включите переключатель и посмотрите, что показывает мультиметр.

Если мультиметр издает звуковой сигнал или показывает «0» при включении флипа, то выключатель освещения исправен.

Это означает, что цепь завершена, как и ожидалось.

Когда флип выключен, вы разрываете цепь. При хорошем выключателе света мультиметр молчит или показывает «1».

Если выключатель освещения неисправен, мультиметр молчит или показывает «1», даже если выключатель включен.

Замените переключатель, если вы столкнулись с этим.

Если эти шаги вас немного сбивают с толку, вот видео, которое проведет вас через все, что вам нужно знать о проверке выключателя света с помощью мультиметра.

7. Повторное подключение выключателя освещения

Если вы обнаружите, что выключатель неисправен, вам необходимо его заменить.

При этом желательно получить тот же тип выключателя света, который вы сняли со стены.

Вы получаете выключатель света с такими же номиналами силы тока и напряжения.

Это упрощает повторное подключение проводов в том виде, в котором они были установлены, и гарантирует отсутствие проблем в будущем.
