 Звуковой сигнал от «Волги»
 Автор Black Spider
Цитата: «На автомобилях устанавливается звуковой сигнал типа С-308 или С-309. Он находится в моторном отсеке  и крепится на кронштейне к панели рамки радиатора». В результате такого «новаторского» решения завода «всю нашу соленую слякотную зиму идет электролиз — подходящие медные провода и сама обмотка звукового сигнала просто растворяются.
Это и есть причина скорой (одна, максимум — две зимы) его смерти» (С) ALER. Но у меня все произошло гораздо интереснее. Началось все с того, что в подрулевом переключателе !!!ПЕРЕТЕРСЯ!!! провод который идет на звуковой сигнал и в процессе «ремонта» бибикалка была просто убита. И решено было купить «Волговский». Купил, стал подключать, а у него вместо двух контактов, как на «классическом» — один, а второй — корпус!. По этому решено было несколько модифицировать известное решение и за одно включить сигнал через реле. Сигнал был помещен на диэлектрическую пластину из стеклотекстолита и смонтирован под запаску. Реле помещено на крепление бачка тормозной жидкости. Этим было убито сразу два зайца: во первых сведено к минимуму влияние влаги и других погодных факторов, во вторых сделана более правильное подключение. т.
к. в стандартной схеме коммутировалась земля, а плюс постоянно был подан на звуковой сигнал.

В принципе, если использовать более широкую диэлектрическую пластину, можно подключить и второй сигнал (ведь «Волговские» продаются комплектом: высокий и низкий тон).

Рис.1. Электрическая схема.

Рис. 2. Крепление реле.

Рис. 3. Расположение звукового сигнала.

Black Spider, 31.10.01.

* * *

Дополнение от 22.09.09, автор Русич.

Внесу и свою лепту в установку новых звуковых сигналов. По соотношению цена-громкость были куплены два разнотоновых волговских сигнала, у коих, как известно, центральный контакт-шпилька — масса, а плюс отдельно.

Все, кто ранее писал в ФАК, ставили сигналы под капот — но, господа, громкость же теряется! Я тоже долго примерялся, как из поставить на штатное место, и в итоге использовал пластиковый цилиндр для доп. вентилятора. К его стенке один над другим замечательно встали оба сигнала. А на шпильку от старого прикрутил реле — как раз чтобы не возиться с проводами старого сигнала и просто кинуть их на две ноги обмотки реле.

Красный провод одновременно соединяется с контактной группой, а второй контакт дает нам искомую напругу для сигналов.

Массу для надежности провел отдельным проводом, все зачистив и смазав УПСом (универсальная проникающая смазка (аналог WD-40), в том числе и сигналы, бо детали там из картона.

Час работы — вуаля — посередине решетки раструбами наружу гудят волговские сигналы 😉

* * *

Дополнение от 19.09.15, автор SKArt 4X4.

Установка волговских сигналов для ленивых.

Купил волговские сигналы, т. к. заводская «пищалка» удручает:

Размеры и масса сигналов поставили в тупик: сварочным ремеслом не владею, рассматривал только механо-сборочные работы. После обдумывания и прикидывания установил, как показано на фото, с использованием «П»-образного кронштейна от противотуманной фары. Подача напряжения осуществляется через обычное 4-х контактное реле.

P. S. Первая попытка установить каждую «дудку» на 2 пластины привела к слому пластин через 16 месяцев. Сейчас установил по на 4 пластины каждый сигнал.

Установка звуковых сигналов от Волги

Тюнинг электрики

Автор: Роман

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать  всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

  • сигналы от Волги с «массой» на корпусе
  • реле типа 90. 3747 с фланцем крепления
  • колодка для реле
  • клеммы «мама» широкая
  • термоусаживаемая трубка (ТУТ)
  • провод многожильный сечением 2.5 мм. кв.
  • колодка под ножевой предохранитель
  • предохранитель на 20 А
  • металлический уголок
Запчасти для доработки

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления  волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

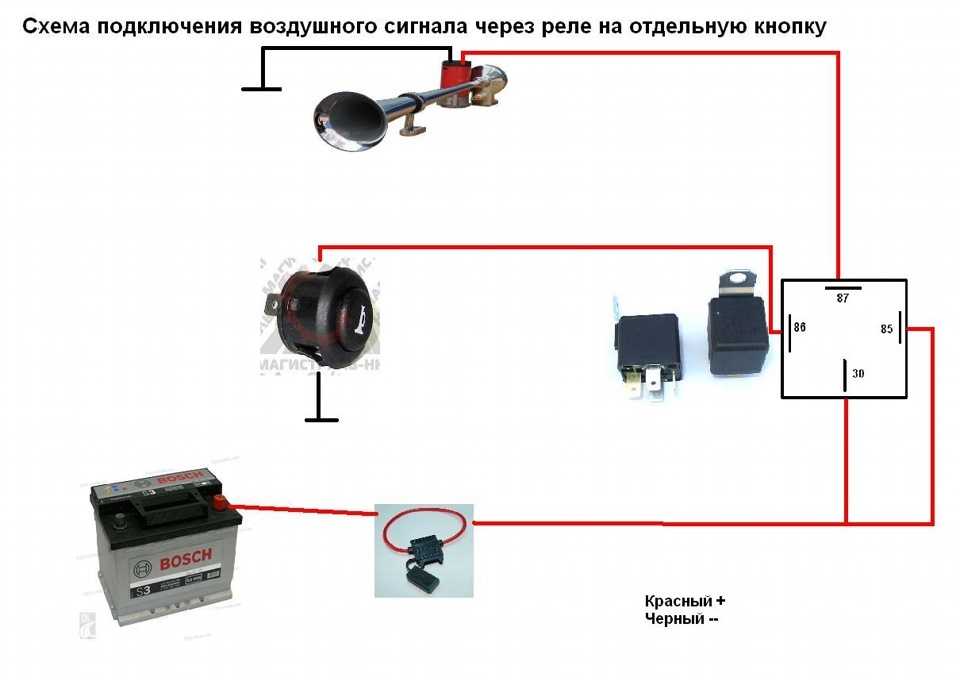

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле  можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

Конечный результат, как сигналы от Волги выглядят на «девятке»:



Устанавливаем на место решетку радиатора:



Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

P.S.

Волговские сигналы на  ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

  • Автор: Роман
