Как подключить розетку для прицепа: Схема подключения разъема прицепа (распиновка розетки фаркопа), схема подключения прицепа распиновка розетки фаркопа

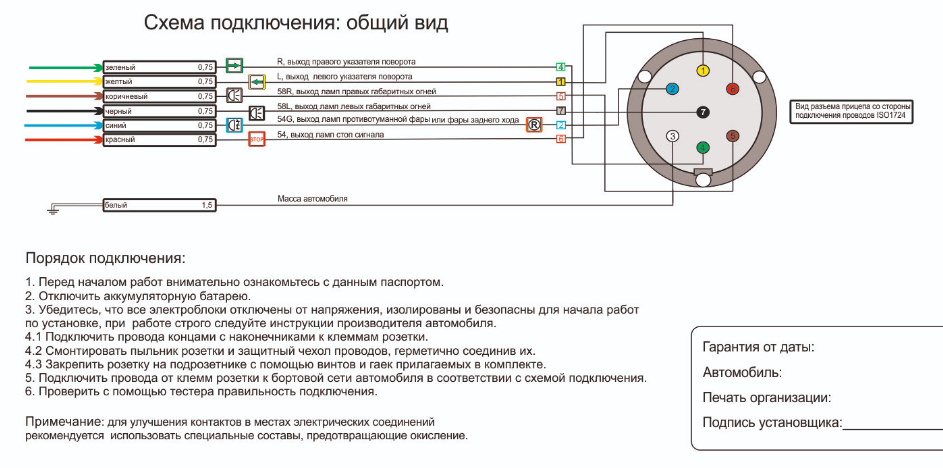

Схема подключения разъема прицепа (распиновка розетки фаркопа), схема подключения прицепа распиновка розетки фаркопа

15.08.2013

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.

№ контакта	Код	Цвет проводов МЗСА	Цвет проводов ГОСТ 9200-76 стр. 10 (11)	На некоторых украинских прицепах	Сигнал	Сечение провода
1	L	Желтый	Желтый	Зеленый	Левый поворотник	1,5 мм2
2	54G	Голубой	Голубой	Красно-белый	Опция, в России выводят противотуманный фонарь	1,5 мм2
3	31	Белый	Белый	Черный	Земля (-)	2,5 мм2
4	R	Зеленый	Зеленый	Желтый	Правый поворотник	1,5 мм2
5	58R	(Нет провода)	Коричневый	Розово-красный	Правый габарит и подсветка номера (иногда задний ход)	1,5 мм2
6	54	Коричневый	Красный	Голубо-белый	Стоп-сигналы	1,5 мм2
7	58L	Черный	Черный	Голубо-черный	Левый габарит	1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.
