определяем расположение крепежных отверстий диска
При покупке новых колесных дисков необходимо обращать внимание не только на диаметр, но и на другие его параметры, в том числе на разболтовку. Скрывается этот параметр за аббревиатурой PCD, рядом с которой указывается два числа. Они указывают на число болтовых соединений и диаметр окружности, которая вписана в их центр. Итак, как узнать разболтовку диска самостоятельно и чем грозит установка неверно подобранной детали.
Маркировка
Как определить разболтовку диска. Если сохранилась маркировка, проще всего расшифровать ее. Сделать это несложно. К примеру, на диске указаны следующие данные R14 5.5J 4×100 DIA54.1 ET45, где:
R14 – указывает на диаметр диска в дюймах;
5.5J – ширина диска, буква J указывает на то, что данный диск может использоваться только на машинах с моноприводом, то есть передне- и заднеприводных автомобилей.
Диски для авто с полным приводом помечаются маркировкой JJ. Дополнительно для обозначения литых или кованых моделей используется буква X.4×100 – показатель разболтовки, в легковых автомобилях диски могут крепиться на 3 -6 шпилек. Наиболее распространены следующие значения вписанной окружности: 98, 100, 108, 112, 114.3, 120, 139.7.
DIA54.1 – диаметр центрального входного отверстия;
ET45 – вылет диска. В этом случае у диска положительный вылет. Если этот параметр отрицательный, перед численным значением ставится знак «-». При нулевом вылете производители указывают «0». Вылет оказывает воздействие на положение привалочной плоскости, если установить диски с другим параметром, это приведет к смене значения и направления сил, которые воздействуют на подвеску автомобиля.
Диски для авто с полным приводом помечаются маркировкой JJ. Дополнительно для обозначения литых или кованых моделей используется буква X.
Таким образом, на данных дисках стоит разболтовка на 4 диска с диаметром окружности проведенной края крепежных отверстий равной 100 мм.
Кроме того, PCD всегда указан в техпаспорте транспортного средства. Например, в модели ВАЗ-2106 этот параметр вписан в характеристиках, как «Диаметр расположения отверстий под колесные болты». Указано значение 98, остается лишь сосчитать количество отверстий под болты. Для этой отечественной модели подходят диски с разболтовкой 4×98.
Наиболее распространенные значения
Показатель PCD колеблется не только в зависимости от производителя, но также от модели и года выпуска. Приведем самые распространенные значения:
| Значение PCD | Марки и модели автомобилей |
4×98 | Fiat: Brava, 126, 124, Croma, Multipla, Tipo, Panda, Alfa Romeo: 155 и 164; Lada |
4×100 | Используется на старых моделях Mini, BMW 3, Honda: CRX, Jazz, Accord; Kia Spectra: Opel Astra, Corsa, Ascona, Zafira; Toyota Yaris, Corolla, Volkswagen Golf: Passa, Jetta, Polo. |
5×100 | Audi: TT и A3, Toyota: Avensis, Celica, Carina; Skoda Octavia; Subaru: Impreza, Outback, Legacy |
5×108 | Ferrari, Citroen Jumper и XM, Ford Mondeo и Focus; Volvo 740, 760 и 780 |
5×112 | Audi: 100 CS, A4, A6, A8, S2, S4; Ford Galaxy, Mercedes: 600 SL, SLK, Vito |
4×114,3 | Honda: Accord, Civic Vtec; Hyundai: Sonata, Accent; Nissan: Almera, Primera, Mitsubishi: Colt, Lancer, Galant; Volvo V40 и S40; Daewoo Matiz |
5×114,3 | Применяется на некоторых «американцах», на старых моделях Mazda, на Honda CRV, Toyota RAV4, Lexus |
5×115 | Применяется на большинстве моделей от американских производителей |
5×120 | Rolls Royce, Range Rover |
5×139,7 | УАЗ, Chevrolet Niva |
Указаны только самые распространенные варианты разболтовки.
Как узнать какая разболтовка на дисках без маркировки
Как узнать разболтовку диска автомобиля? На глаз это сделать не получится, отличить PCD 4 x 98 от 4×100 визуально практически невозможно. Если под рукой нет ни техпаспорта, а маркировка стерлась, придется запастись штангенциркулем. Прежде всего, необходимо определить количество болтов. Это банальный подсчет их количества. Далее нужно определить диаметр окружности описанной вокруг крепежных отверстий. Это уже сделать немного сложнее.
PCD для дисков может быть для 3, 4 или 5 болтов. Как понять разболтовка диска, исходя из числа крепежных отверстий, процедура несколько меняется.
Как понять какая разболтовка на дисках с нечетным числом отверстий
Как узнать разболтовку диска 5 болтов? Этот метод является универсальным и подходит для измерения PCD с любым количеством болтов, при проведении расчетов заменяется лишь формула.
Следуйте инструкции приведенной ниже:
Для проведения измерений берут два соседних отверстия, замеряется расстояние от ближайших краев;
Измеряется диаметр отверстия;
Складывается значение расстояния и диаметра;
Далее для вычисления диаметра окружности центров крепежных отверстий необходимо использовать формулу.
Как узнать разболтовку диска с 5 отверстиями, для этого используется формула:
X*1,701, где x – вычисленное расстояние между центрами двух отверстий.
Для диска с четырьмя болтами параметр PCD можно узнать, умножив расстояние между центрами крепежных отверстий на коэффициент x1,414, то есть используется формула: X*1,414.
К примеру, у диска пять отверстий для крепления. В ходе вычисления выявлено, что расстояние между центральными точками соседних крепежных отверстий, равно 63,5 мм. Для вычисления диаметра это значение умножается на 1,701. В итоге, показатель PCD для диска равен 108.
Как узнать разболтовку диска на 4 болта

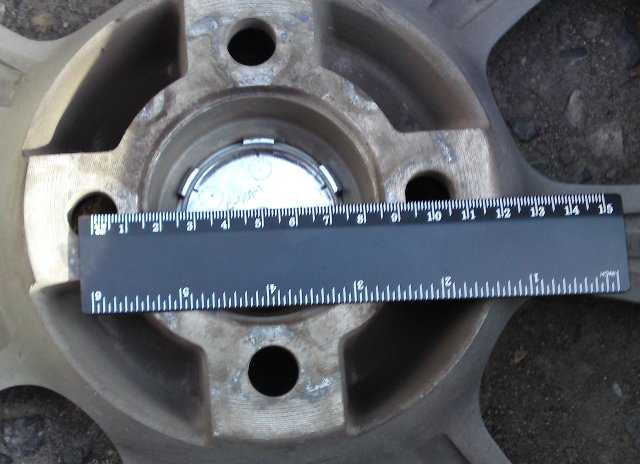

Как узнать разболтовку диска на 4 или 6 болтов. Этот способ подходит только для дисков с четным числом отверстий. Для этого необходимо измерить расстояние от крайней точки двух противоположных отверстий. К примеру, у ВАЗ 2104 этот параметр составляет 85 мм. Далее измеряем диаметр посадочного отверстия, у данной модели — он равен 13 мм. Складываем оба полученных значения – получаем 98 мм. Итого, PCD ВАЗ 2104 равен 4×98 мм. Можно упростить проведение измерение, проведя измерения сразу от краев крепежных отверстий. Однако этот метод не отличается особой точностью.
Особенности разболтовки дисков разного типа
На рынке встречаются колесные диски следующих разновидностей:
Стальные, они же штампованные;
Литые из легкосплавных металлов;
Кованые.
Как узнать разболтовку штампованных дисков? Стальные диски – наиболее распространенный вариант, это связано со стоимостью подобных моделей, а также возможностью проведения рихтовочных работ. Разболтовка такого диска должна точно соответствовать установленным производителем нормативам.
Литые диски считаются не такими долговечными. Поскольку легкосплавные металлы характеризуются меньшей прочностью, к подбору комплектующих необходимо подходить особенно тщательно. Как узнать разболтовку литого диска? Для этого используется тот же метод, что и для других разновидностей.
Кованые диски считаются самыми прочными и тяжелыми. Изготавливают их в специальных цехах по технологиям схожим с теми, что применяются в авиастроении. Они хорошо переносят прямые удары. Автомобилисты часто их ставят для езды в экстремальных условиях.
Важность разболтовки
К сожалению, при покупке далеко не все автолюбители задаются вопросом, как узнать разболтовку колесных дисков.
Игнорирование данного параметра может привести к печальным последствиям. Установить наличие проблемы визуально довольно проблематично.
В интернете можно найти таблицы совместимости моделей дисков различных производителей, однако этим данным доверять прямым образом не стоит.
Некоторые мастера предлагают «подогнать» параметры авто к новым колесным дискам, у которых значение PCD от штатного отличается в большую сторону. При установке обычно применяются центровочные кольца. Однако эффективность и безопасность данного метода неоднозначна. Кольца могут изготавливаться из алюминия или пластика. Хоть производители утверждают, что материалы используются специально рассчитанные на нагрузки, но наличие дополнительного элемента в системе крепления колес дает дополнительную вероятность ослабления конструкции и при раскалывании кольца может привести к аварии.
Установка колесных дисков с неверным показателем PCD может стать причиной:
Усиления биения колес;
Повреждения подвески или рулевого механизма;
Откручивания колеса в процессе езды.
Даже если колесо удалось отцентровать, фаски болтовых шпилек не будут плотно прилегать к гнездам диска. По этой причине напряжение в металле растет, что ускоряет износ отверстий. Кроме того, всегда есть риск «потерять» колесо прямо по ходу движения.
Как измерить сверловку (PCD) колесного диска?
Предыдущая Следующая
Очень часто нам задают вопрос о том, как правильно измерить один из основных параметров колесного диска — его сверловку (она же PCD). И сегодня мы подробно ответим на этот вопрос.
PCD (Pitch Circle Diameter) — диаметр расположения центров отверстий под крепеж на колесном диске.
Пара примеров:
5х114.3 — 5 отверстий, которые расположены на диаметре 114.3мм;
3х112 — 3 отверстия, которые расположены на диаметре 112мм;
4х108 — 4 отверстия на диаметре 108мм;
6х139.7 — 6 отверстий на диаметре 139.7мм.
Измерение сверловки 4-х или 6-ти болтового колесного диска не представляет никакой сложности, необходимо просто замерить расстояние между центрами противоположных отверстий.
Однако, измерение сверловки 5-ти болтового диска более нетривиальная задача, ведь тут нет противоположных отверстий (противоположным считаем то отверстие, хорда к центру которого проходит через центр (!) колесного диска).
Мы всячески НЕ рекомендуем использовать широко распространенные в интернете методы с одним измерением и дальнейшим умножением полученного значения на некий коэффициент — с 99% вероятностью Вы получите неверное значение.
Итак, чтобы измерить сверловку (PCD) 5-ти болтового диска необходимо произвести два измерения и затем сложить два полученных значения.
Замеры в силу своей специфики мы конечно же будем проводить на колесной проставке, а не на колесном диске, но это совершенно не меняет сути.
Замер №1: расстояние от внутренней кромки одного из 5-ти отверстий до центрального отверстия (DIA) колесного диска:
Результат нашего измерения равен 20.0мм
Замер №2: расстояние от внешней кромки одного из 5-ти отверстий до противоположной стороны центрального отверстия (DIA) колесного диска:
Результат второго замера равен 92.0мм:
Складываем два полученных значения: 20.0 + 92.0 = 112мм
Таким образом, сверловка колесного диска (проставки-адаптера в нашем случае) имеет значение 5х112 (где «5» — количество отверстий, «112» — диаметр расположения их центров в миллиметрах).
Закрепим полученные знания еще одним примером. На этот раз замеры будем производить не штангель-циркулем, а обычной линейкой.
Измеряем расстояние от внутренней кромки одного из отверстий (любого) до ЦО (центрального отверстия, DIA):
Результат: 20.0мм
Далее измеряем расстояние от внешней кромки одного из отверстий (опять же любого) до противоположной стороны ЦО. Следите за тем, что бы линейка проходила строго через центр колесного диска!
Получаем: 92.0мм
Складываем: 20.0 + 92.0 = 112мм, т.е. в данном случае значение измеряемой сверловки все те же 5х112!
Сверловка определена!
Как вы измеряете круги колесных болтов?
| Практическое руководство – Колеса и шины
Диаметр окружности колесных болтов – это диаметр окружности, проведенной через центры отверстий под крепежные болты колеса. Независимо от того, покупаете ли вы новые колеса или ищете на свалках хорошие подержанные, знание круга болтов имеет решающее значение для определения того, какие колеса могут быть взаимозаменяемы.
Это просто, если имеется четное количество крепежных болтов: просто измерьте расстояние от центра отверстия под шпильку прямо через центр колеса до центра противоположного отверстия под шпильку (рис. 9).0007 А ).
Это не сработает, если будет нечетное количество крепежных болтов. Для колес с пятью проушинами измерьте расстояние от центра одного отверстия под шпильку до центра самого дальнего отверстия под шпильку, пропуская соседнее отверстие (схема B ). Полученный размер немного меньше, чем фактический диаметр окружности болта, но мы предоставили удобную таблицу преобразования для наиболее распространенных шаблонов болтов с пятью болтами. Для моделей с пятью болтами, не указанных в списке, умножьте исходное измерение на «1,05».
Для колес с семью ушками измерьте расстояние от центра одного отверстия до центра самого дальнего отверстия, пропуская два соседних отверстия с каждой стороны (диаграмма C ) — затем умножьте на «1,03».
Если возможно, измерять в миллиметрах проще, чем иметь дело с дробями.
| Круговой преобразователь с пятью выступами и болтами | |
| Измерение | Круговой болт |
| 3 дюйма | 4 дюйма |
| 4 дюйма | 4 дюйма |
| 4 дюйма | 4 дюйма |
| 4 дюйма | 4 дюйма |
| 41116″ | 5 дюймов |
| 5316″ | 5 дюймов |
| 94 мм (31116″) | 100 мм |
| 108 мм (4″) | 112 мм |
| 109 мм (4516″) | 115 мм |
| 114 мм (4″) | 120 мм |
| 124 мм (478″) | 130 мм |
Популярные страницы
Лучшие электромобили — модели электромобилей с самым высоким рейтингом
Сколько стоит Tesla? Вот разбивка цен
Лучшие гибридные автомобили — лучшие модели гибридных автомобилей
Каждый электрический внедорожник, который можно купить в США в 2022 году
Это самые экономичные пикапы 9012, которые вы можете купить 9012
Это внедорожники с лучшим расходом топлива
Популярные страницы
Лучшие электромобили — самые популярные модели электромобилей
Сколько стоит Tesla? Вот разбивка цен
Лучшие гибридные автомобили — лучшие модели гибридных автомобилей
Каждый электрический внедорожник, который можно купить в США в 2022 году
Это самые экономичные пикапы 9012, которые вы можете купить 9012
Это внедорожники с лучшим расходом топлива
Как измерить шаблон колесных болтов
05.
01.2022
Если вы планируете приобрести новые диски, вам нужно подумать о многих вещах. Какие диски подойдут к моей машине? Какой стиль дисков я хочу? Какая разболтовка колес у моей машины?
Все это может стать подавляющим, что понятно. Если вы не автомобильный эксперт, у вас, вероятно, есть много вопросов относительно ваших новых колесных дисков. Давайте сосредоточимся на одном конкретном аспекте: измерении разболтовки колеса.
Что такое схема колесных болтов?Разболтовка колеса — это система из двух чисел, которая описывает измерение воображаемой окружности, образованной отверстиями для проушин в центре вашего колеса. Это важно, потому что это помогает вам решить, какие диски вам нужны для вашего автомобиля.
Как измерить расположение колесных болтов? Давайте рассмотрим пример джипа. В джипах обычно используются колеса с пятью выступами и расположением болтов 5 на 4 ½.
Первая цифра — пять — относится к количеству имеющихся выступов, а вторая цифра — четыре с половиной — к диаметру окружности болта в дюймах.
Есть еще одна вещь, о которой нужно знать, и это разница между колесами с четырьмя, пятью, шестью и восемью болтами. В зависимости от автомобиля и типа ваших колес количество болтов будет разным. Несмотря на то, что процесс по-прежнему прост и понятен, полезно знать особенности измерения для каждой пары болтов.
Особенности измеренияСхема расположения болтов с 5 выступами: измерьте расстояние от задней части одного отверстия до центра отверстия напротив него.
Схемы болтов с 4, 6 и 8 проушинами: Для каждой из этих схем измерьте расстояние от центров двух отверстий друг напротив друга.
Это несложный процесс, как только вы начнете. Если вы все еще беспокоитесь о правильном измерении, ознакомьтесь с приведенными ниже распространенными схемами болтов производителя колес.
Кроме того, вы всегда можете отвезти свой автомобиль к профессионалу, чтобы он перепроверил ваши измерения, если это дает вам душевное спокойствие!
1949-2019 Ford компактный/средний/полноразмерный: 5×4,5”
1975-2019 Грузовик Dodge (полутонна): 5×5,5”
1942-2019 Внедорожник GM полноразмерный: 6×5,5”
1980-2012 Джип внедорожник/грузовик: 5×4,5”
Есть много других машин, которые мы могли бы перебрать, но это заняло бы целый день!
Немного о дискахПоскольку мы упомянули о важности измерения разболтовки колес при покупке новых дисков, нельзя не упомянуть и о самих дисках.
Вы можете спросить себя, зачем вам новые диски? Что ж, есть три основные причины: более привлекательный внешний вид вашего автомобиля, лучшая производительность или повреждение ваших старых.
Возможно, вам понадобятся новые диски для эстетики, что совершенно справедливо. Однако, если вы не заядлый любитель автомобилей, это может не иметь для вас смысла. В конце концов, зачем кому-то тратить кучу денег на новые диски, которые на самом деле не нуждаются в замене?
Однако, если вы любитель автомобилей, вы понимаете интерес к новым блестящим дискам для вашего автомобиля. Это не только придает автомобилю четкий вид, но и позволяет выбрать диски в соответствии с автомобилем, который вы хотите иметь. Например, приобретите спортивные, если вам нужен спортивный автомобиль.
Повышение производительности Знаете ли вы, что новые диски действительно могут улучшить характеристики вашего автомобиля? Эти преимущества включают более плавную езду, лучшее торможение, улучшенную управляемость, улучшенное ускорение и лучшее выравнивание.
Если вы покупаете диски не для эстетики, вы, вероятно, покупаете их из-за повреждения своих старых дисков.
Несколько предупредительных знаков подскажут, требуется ли замена дисков. Это могут быть вибрации или громкие звуки, исходящие от вашего автомобиля, проблема с рулевым управлением или плохой расход топлива. Если вы заметили какие-либо из этих предупреждающих знаков, подумайте о покупке нового комплекта дисков.
Какой бы ни была причина покупки новых дисков, RAW Wheels + Tyres — лучшее место для покупки автомобиля! Продолжайте читать, чтобы понять, почему…
RAW Wheels + Tyres RAW Wheels + Tyres предоставляет запчасти для вашего уличного, роскошного, внедорожного, мощного или специального автомобиля, будь то Lexus, Honda, Toyota или Tesla. Итак, независимо от того, является ли ваш автомобиль совершенно новым или он был передан вашей прабабушкой, для вас доступно множество вариантов дисков.
Когда дело доходит до покупки с помощью RAW Wheels + Tyres, вам не обязательно находиться в непосредственной близости от магазина. Вы можете приехать лично, если это удобно, или найти и заказать автомобильные запчасти онлайн.
Если вы предпочитаете покупать в обычном магазине, есть более 130 точек, а это означает, что есть из чего выбирать! Покупка лично обеспечивает более личное взаимодействие и позволяет вам задавать вопросы и обращаться за помощью в отношении ваших потребностей, связанных с автомобилем. Эта опция особенно полезна, если вы запутались в автомобилях, вам нужна дополнительная помощь, вам нужна помощь в измерении разболтовки колес или вам нужен совет, когда вы решаете, какие диски лучше всего подходят для вас, или даже если вы просто хотите поговорить с другим любителем автомобилей.
Преимущества покупки колес и шин RAW Что касается колес и шин RAW, мы можем помочь вам, где бы вы ни находились.
Независимо от того, находитесь ли вы рядом с одним из наших магазинов или нет, мы можем помочь вам и предоставить вам множество вариантов.
Покупка колес и шин RAW имеет несколько преимуществ:
Самая низкая цена наличными при аренде колес и шин с выкупом
Самая низкая цена RTO
Не является финансовой компанией – проверка кредитоспособности и SSN не требуются
20 долларов для начала
Депозит не требуется
Возможность покупки на 120 дней раньше
Скидка 50% на остаток при погашении через 120 дней
Гибкость оплаты: клиент выбирает условия/платежи
Возможность вернуться в любое время без дальнейших обязательств
Ведущая в отрасли VIP-программа с защитой от дорожно-транспортных происшествий
Бесплатная пожизненная программа восстановления, доставка, монтаж, балансировка и установка, ротация и балансировка на весь срок службы, проверка безопасности шин и ремонт спущенных шин
Есть также несколько преимуществ, применимых только к RTO:
Бесплатные зажимные гайки (при покупке наличными необходимо заплатить)
Грузы свободного колеса (должны быть оплачены при покупке наличными)
Реферальная программа $50
Если вы все еще не понимаете, почему RAW Wheels + Tyres идеально подходит для покупки автомобиля, рассмотрите некоторые из следующих.
..
Вы можете делать покупки онлайн или в магазине
RAW имеет крупнейшего розничного продавца колес и шин RTO в стране: ~ 130 точек + онлайн
RAW входит в десятку крупнейших независимых дилеров шин в стране
У этой компании более 1 000 000 довольных клиентов
RAW обеспечивает самый большой складской запас и более 1 000 000 вариантов комплектов колес и шин онлайн
Доступны лучшие бренды/стили
Цены за наличные лучше, чем чьи-либо объявленные цены
5-звездочное обслуживание всегда дается
Помните, что шаги просты, когда дело доходит до измерения разболтовки колес! Этот процесс намного проще, чем вы могли изначально подумать, и не обязательно должен вызывать стресс.
