Как из трубки сделать свисток: Простейший свисток из листового металла своими руками – Как сделать свисток из гильзы своими руками

Как сделать мощный карманный свисток своими руками


Создание функционального свистка, который может поместиться в вашем кармане, может быть сложным процессом, который требует некоторой практики, экспериментов и настройки, но надеюсь, что это руководство будет хорошо информировать вас о том, как сделать этот свисток.

Материалы\Инструменты

1.Несколько прямых веток тигрового сумаха (или любой другой древесины с мягкой сердцевиной, такой как ива и тд)
2.Ручной секатор
3.Ножовка
4.Острый нож
5.Дрель
6.сверло


Будьте осторожны! Поскольку придется имеет дело с электроинструментами и ножами, надевайте защитное оборудование.

Шаг 1: Сверлим отверстие


Ровно просверлите отверстие в середине ветки. Не надавливайте сверло слишком сильно. Не спешите, чтобы уменьшить вероятность раскола ветки. Старайтесь просверлить ровно посередине, насколько сможете. Если бит короче ветки, сверлите с одной стороны, а затем с другой. Сверлить нужно насквозь.

Шаг 2: Срежьте кору с ветки


Срежьте всю кору с ветки. Если сумах свежий, молодой, то кора будет тонкой, ее можно легко сцарапать ножом или даже ногтями.

Шаг 3: Вырезаем отверстие


Используя ножовку, разрежьте половину ветки. Разрез должен быть сделан на 2 см от одного из концов. Следите за тем, чтобы вырез был чистым, прямым и точным.

Шаг 4: Вырезаем отверстие(2)


Отмерьте 1 см от первого выреза и отметьте карандашом. Используя нож, вырежьте вырез с этой точки в направлении первого выреза(как на фото). Угол должен быть от 35 до 45 градусов. Режьте осторожно, убедитесь что вы не срезаете срез, сделанный с помощью ножовки.

Шаг 5: Устанавливаем сердечник


Отрежьте одну из веток(1,5 - 2 см). Теперь нужно срезать этот кусок так чтобы он плотно входил в отверствие, чтобы сделать правильный диаметр, потребуется некоторое терпения и несколько попыток. Будьте очень осторожны при разрезании сердечника на нужный диаметр. Резка такого маленького объекта требует осторожности, точности и очень острого ножа.

Шаг 6: Устанавливаем сердечник(с другого конца)


Следуйте той же процедуре, что и предыдущем шагу, чтобы создать второй сердечник, так как у вас есть копия первого сердечника,то это нужно сделать похожим на него, но с вырезом (срез 2/5 от вилки) по длине. Это создаст щель для прохода воздуха.

Шаг 7: Финишные штрихи


Вырежьте концы свистка, чтобы сделать его более удобным. Вырезал кольцо вокруг него, чтобы он выглядел более изящно. Не бойтесь персонализировать этот свисток путем вырезания рисунков, если они не вырезаны слишком глубоко, то не повлияют на тон свистка. Поэкспериментируйте с разными размерами сердечника и с общей длиной свистка, чтобы отрегулировать тон и высоту звука. Благодарим вас за просмотр этого инструктажа (если не сложно поставьте лайк). Надеюсь, вы смогли создать этот свисток с без каких либо трудностей.
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать свисток из трубочки — MOREREMONTA

Поделки из трубочек для коктейля своими руками

Все знают, что такое дудка или думают, что знают?!

Да! Палочка с дырочками и какой-то секрет? Какой же секрет? Это мы узнаем, проделав ряд опытов с обычными трубочками для коктейля!

Поющая трубочка

Что понадобится:

  • трубочка для коктейля
  • ножницы

Приступим:

  1. Возьмите обычную трубочку для коктейля и отрежьте от нее часть со сгибом. Длина вашего инструмента зависит только от вашего желания.
  2. Сожмите один конец трубочки таким образом, чтобы он стал плоским, и вам удобно было бы его срезать.
  3. Аккуратно срежьте ножницами конец трубочки так, чтобы он принял форму трапеции.
  4. Теперь ваша трубочка имеет два «язычка», проследите, чтобы они не склеились между собой.

Инструмент готов к использованию! Осталось научиться играть. Возьмите трубочку в рот концом с «язычками» таким образом, чтобы они находились друг над другом. Дуйте!

С первого раза не получилось?! Ничего страшного! Терпение и труд все перетрут! Попробуйте прижать «язычки» зубами друг к другу, но старайтесь, чтобы они не слиплись. Прижимайте и отпускайте «язычки» создавая их вибрацию, не забывая дуть!

Если вы все сделали правильно, у вас должно получиться что-то вроде этого!

Научное объяснение:

Как вы уже догадались, все дело в потоке воздуха! Именно он заставляет колебаться обрезанные концы – так называемые «язычки», создавая интересное звучание на выходе из трубочки!

Задание: Как вы думаете, влияет ли длина инструмента на получающийся звук, и если да, то как? Попробуйте сначала сделать максимально длинный инструмент, а потом, отрезая его кончик, проверьте, изменился ли звук!

Трубочка-дудочка

Что понадобится:

  • трубочка для коктейля
  • ножницы

Приступим:

  1. Как и в первом случае, возьмите трубочку для коктейля и отрежьте от нее часть со сгибом. В этот раз инструмент должен быть максимально длинным!
  2. Проделайте те же действия, что и в первом случае по созданию «язычков» для звучания.
  3. Аккуратно вырежьте ножницами небольшие отверстия посередине трубочки.
    Для удобства вырезания, прижмите трубочку перпендикулярно «язычкам» так, чтобы она стала плоской, и сделайте два надреза в виде треугольника. Старайтесь, чтобы не перерезать трубочку!

Ваша дудочка готова, теперь попробуйте поиграть. Закройте отверстие пальцем и подуйте в трубочку-дудочку, чтобы получился протяжный звук. Попробуйте, дуя в трубочку, закрывать и открывать разные отверстия, составляя разные комбинации и, возможно, у вас получиться что-то вроде этого!

Научное объяснение:

Когда все отверстия закрыты, поток воздуха свободно проходит до конца трубочки, создавая самый низкий звук. При открытом отверстии звуковая волна, проходящая вдоль трубочки «укорачивается», поскольку выходит сквозь отверстие, не доходя до конца трубочки, и звук становится выше!

Флейта

Что понадобится:

  • трубочки для коктейля (количество зависит от того, какой ширины будет ваш инструмент)
  • ножницы
  • маркер
  • клейкая лента

Приступим:

  1. Для начала сделайте разметку на всех трубочках маркером от края трубочки 0,5 см.
  2. Отрежьте первую трубочку – самую короткую, примерно 3 см.
  3. Далее прикладывайте эту и последующие трубочки к разметке и отрезайте.
  4. У вас получится вот такая лесенка из трубочек.
  5. Возьмите клейкую ленту и выложите вашу лесенку на нее.
  6. Закрепите все трубочки, накрыв их клейкой лентой.
  7. Флейта готова.

Попробуйте поиграть и вы услышите что-то подобное.

Научное объяснение:

В отличие от других духовых инструментов, у флейты звуки образуются в результате рассекания потока воздуха о грань, вместо использования язычка.

Развитие детей — это и веселые опыты, эксперименты , творчество и поделки . Если вы хотите, чтобы ваш ребенок проводил время не просто весело, но и полезно, выбирайте для него познавательные задания. На нашем сайте вы найдете развлечения с научными пояснениями для детей от 2 до 10 лет. А на вопросы юных гениев мы доступно и увлекательно отвечаем в разделе “ ПочеМук ”. Если ребенок вас озадачил каверзным вопросом, напишите нам и мы найдем правильный ответ и опубликуем его в ближайшем выпуске. Спасибо что вы с Веселой наукой.

Мы сейчас попробуем сделать с вами самый что ни на есть простой деревянный самодельный свисток. Своими руками, в присутствии ребенка, и даже позволим ему немного принять участие в процессе. Поверьте, для него наблюдать процесс рождения игрушки — это будет настоящее чудо!

Итак, нам потребуется нож и ровный ивовый прут, толщиной 7-10 миллиметров. Почему ивовый? Потому что с ивового прута — очень легко можно снять кору, не повредив ее. А это, как мы увидим в дальнейшем, для нас очень важно.

Ива — растение с ломкими ветвями, а значит, вам не придется портить живое растение. Достаточно просто прогуляться после свежего ветерка под ивовым деревом, чтобы собрать пучок веток, именно таких, какие нам требуются.

Шаг 1. Обрезка подходящего прута

Отбираем ветку с неповрежденной и ровной корой (это — очень важное условие), по возможности, — без сучков. Теперь нам надо отыскать на этой ветке ровный участок длинной 4-7 сантиметров. На этом участке могут быть почки (это обычное дело для ивы), но ни в коем случае не должно быть никаких сучков.

Теперь обрезаем ветку по границе ровного участка. На другом конце участка делаем кольцевой надрез Надрез должен быть достаточно глубоким и слегка (именно слегка) цеплять древесину. Чтобы убедиться, что весь слой коры действительно прорезан, можно снять колечко 1-2 миллиметра толщиной.

Шаг 2. «Прокатка» ветки

После этого начинаем слегка «обстукивать» кору маленьким молоточком по кругу во всех местах. Вместо молоточка можно использовать рукоятку ножа. Вместо простукивания можно также «прокатать» веточку. Делается это с той целью, чтобы кора впоследствии легче ослаивалась от древесины.

Шаг 3. Снятие коры

Делаем на веточке вырез. После этого аккуратно, вращательными движениями пытаемся снять кору с веточки, не повредив ее. Торопиться не стоит, если кора не снимается, надо постучать по ней еще раз и попробовать снова. В конце-концов она обязательно снимется.

Шаг 4. Подготовка деталей

Теперь аккуратно от оставшейся без коры ветки отрезаем ножом «кругляшок» как раз по линии нашего выреза.

После чего срезаем бочок кругляшка.

Не старайтесь срезать его абсолютно ровно, все равно не получится. Да нам это, собственно, и не надо. Если срез получится клинообразным, как на нашем рисунке — это только к лучшему, — регулировать звук будет проще.

Шаг 5. Сборка свистка

Вставляем обрезанный кругляшок на прежнее место, срезом кверху. Если срез у нас получился косым, то узким местом ставим его к отверстию.

Шаг 6. Настройка звука

Теперь, внимание. Зажимаем открытый конец получившейся трубочки и достаточно сильно дуем в нее со стороны кругляшка. Результатом будет отчетливый свист. Правда тембр его может быть не очень красивым.

Не беда, мы его сейчас отрегулируем.

Отрезаем оставшийся конец палочки, вставляем ее в открытый конец трубки и двигая палочку вперед-назад подбираем максимально приятный тембр свиста. После чего обрезаем выступающую часть ветки и свисток готов!

Внимание! Наша свистулька дает довольно громкий свист. Поэтому самое лучшее место для упражнений — дача или загородный дом, но не городская квартира.

Ну и напоследок один совет. Если вам удастся отыскать ивовый прут с достаточно длинным участком ровной коры, сантиметров 10-15, то вместо свистульки вы можете сделать простейшую свирель. Делается она точно так же как свистулька, только вместо того чтобы подбирать тембр звука просто заткните открытый конец деревянной пробкой, а на оставшемся пространстве проделайте в коре 3-4 отверстия, так, чтобы их можно было одновременно заткнуть пальцами руки. Открывая поочередно те или иные отверстия, мы сможем воспроизвести простейшие мелодии. Разумеется, наши ноты не будут соответствовать натуральному звукоряду, но нам оно и не нужно. Главное, чтобы мелодия была приятной.

Давненько я тут не появлялся. Многие спрашивали про процесс изготовления флейт. Вот как раз сегодня я о нем немного расскажу. Сразу оговорюсь — тонкостей настройки здесь не будет. Я покажу как сделать самый простой вариант. Настройки флейты в обеих октавах довольно кропотливый процесс. Описывать его в небольшом DIY гайде нет смысла.

Итак, начнем. Сначала нам потребуется заготовка. В данном случае мне заказали флейту из бука. Скажу честно — бук я не очень люблю. Больше подходит клен, почти все виды фруктовых деревьев, граб, и конечно король деревянных духовых — самшит (но больно уж он дорогой для самоделки)))

Пилим заготовку длиной 300 мм и 30х30 мм в поперечном сечении. Для флейты в тональности Ре второй октавы — это оптимально на мой взгляд.

Для сверления я использую переточенные под другой угол сверла по металлу.

Такие сверла (сверла Левиса):

не люблю, потому что слишком они агрессивно вгрызаются в дерево, сложно контролировать процесс сверления.

Для того, что просверлить более-менее ровно лучше использовать направляющий бросок длиной 10 см, который просверливаете на сверлильном станке. Если такового нет, то просто на глаз стараемся держать сверло ровно. Я перепробовал много разных способов — чаще всего ровное отверстие — это результат везения. На большой длине сверло уводит.

В данном случае мне хватило запаса по толщине. Вы не поверите, но отклонение сверла от центральной оси в самом начале составило всего 34 минуты (кто не понял, это чуть больше половины градуса). Уловить такую разницу на глаз почти невозможно, поэтому берите заготовку потолще.

Для токарной обработки потребуется выточить сначала заглушки. Иногда их советуют делать коническими. Тут кроется большущий косяк. Конические заглушки приведут к растрескиванию заготовок. Поэтому делаем цилиндрические. Диаметр должен быть равен внутреннему диаметру канала. Если получилось чуть меньше — не страшно, вас выручить немного малярного скотча))))Волшебная вещь, почти как синяя изолента)))

Получилась деревянная трубка.

Следом идет самый сложный этап — превращение этой трубки в флейту.
Первым делом необходимо вырезать свисток. Сначала прорезаем окно лабиума. В данном случае оно должны быть 4х8 или 4х9. Сильно длинным делать его не стоит (2 октава инструмента будет с большой погрешностью, если вообще получится).Однако и меньше не стоит (первую октаву, особенно самые низкие ноты будет очень сложно взять).

Я рекомендую сначала прорезать не на всю длину (т.е. не на 4 мм, а на 2-3), когда будете формировать острие лабиума, окно увеличится само собой. После прорезания окна, вырезаем стамеской канал , в который будем дуть. И только после этого канала делаем острие лабиума.
Для пыжа я беру лиственницу. За несколько лет использования она показала себя очень хорошо — она не деформируется под длительным воздействием дыхания, что нам и требуется. Часто еще берут кедр, но я его не использовал, поэтому не знаю, как он себя ведет.

Для пыжа берем заготовку 13х13 мм и отрезаем от нее кусок длиной 20 мм. После этого придаем ей форму цилиндра. Можно сразу обточить на токарном станке, можно вручную, стамеской. На пыже формируется полочка, которая должна быть с наклоном в сторону губ исполнителя. В районе окна лабиума канал должен быть не более 2 мм, а лучше меньше. При этому острие лабиума должно быть выше пыжа где-то на 0,1-0,2 мм.
После того, как получили базовую ноту, в нашем случае Ре второй октавы (D5), использую наш расчет:

сверлим игровые отверстия. Отверстия сверлятся последовательно, после каждого проверяется по тюннеру, если есть отклонения (проверяются обе октавы), то инструмент настраивается.

Возможны 2 варианта:
1. Если нота звучит ниже, чем надо. В таком случае берем надфиль (если погрешность небольшая) или бормашинку (если погрешность значительная) и делаем игровое отверстие овальным, обрабатывая его со стороны ближе к лабиуму. Делаем это до тех пор, пока не получим приемлемого качества (об это ниже).

2. Если нот звучит выше, чем надо. В таком случае делаем новую флейту:))) А если серьезно, то если погрешность незначительна, то это можно исправить с помощью пчелиного воска, нанеся немного на сторону отверстия ближе закрытому концу флейты (лабиуму). При этом надфилем слегка растачиваем противоположную сторону отверстия. Если же погрешность велика, то исправить это невозможно. Как вариант вырезать из того же дерева пробку, заткнуть отверстие и просверлить новое, немного сместив его к открытому краю.
Теперь о качестве. Для недорогих флейт я считаю приемлемым качество звучания с погрешностью 10-15 центов. Почему именно такое, да потому что эту погрешность можно нивелировать исполнительским мастерством. Главный момент заключается в том, чтобы погрешность была одинаковой для всех нот, тогда инструмент будет звучать гармонично. Большая погрешность недопустима. Инструменты, которые в обеих октавах настраиваются с идеальной или близкой к идеальной точностью стоят обычно существенно дороже, т.к. требуют времени для настройки.
Теперь о финишной обработке

Канал ствола обрабатывается льняной олифой. Я рекомендую новую деревянную флейту периодически обрабатывать льняной олифой (только натуральной) в течение первого месяца. После уже необязательно.
Снаружи я обрабатываю спиртовым раствором смолы (смола может быть любая). А после полирую с восковой полиролью (готовлю сам из пчелиного воска и льняного масла).
Вот что в итоге у нас получилось

И еще один вопрос, который частенько задают — как я дезинфицирую флейты перед отправкой заказчику. Все просто — спирт наше все:)))
В завершении прикладываю обе части видео, где я постарался показать поподробнее. Если остались вопросы — пишите в комментах.

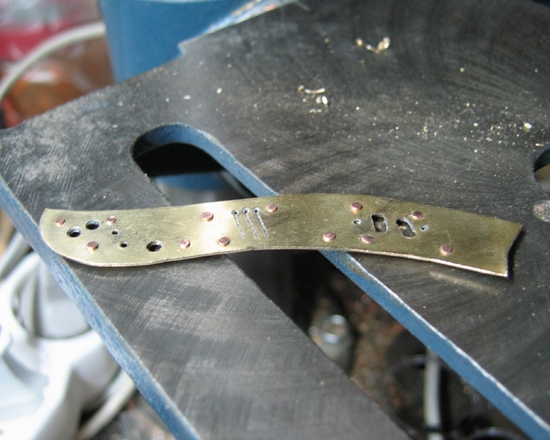

Простейший свисток из листового металла своими руками - Охота и рыбалка

В последнее время на просторах Интернета все чаще приходится видеть злобные высказывания псевдозащитников природы в адрес нас, охотников. Людям, не имеющим ни малейшего понятия о культуре охоты, традициях, образе жизни и повадках диких зверей и птиц, очень жалко «бедненьких зайчиков, лисичек и свинок».

Как правило, эти люди безграмотны, невежественны и не считают чем-то зазорным публиковать весьма нелестные отзывы о нас с возмутительными орфографическими ошибкам.

Они даже не догадываются, что любой крестьянин, выращивающий живность на продажу и пропитание, проявляет, по сути, куда больше жестокости по отношению к своим питомцам!

Чего они добиваются?

Ведь даже думать несерьезно о том, что человек, пульс которого неизменно учащается при виде свежего заячьего следа, для которого запах сгоревшего пороха приятнее французского парфюма, а звуки азартной работы гончей радостнее самой прекрасной музыки, вдруг забросит ружья, патронташи и болотные сапоги и начнет умиляться птичкам и зверушкам!

Злобы и так достаточно в этом мире, поэтому мы не будем уподобляться этим недалеким людям, а поедем на охоту. Сегодня — на зайца.

Начало текущего зимнего сезона серьезно осложнило жизнь охотничьей братии отсутствием снега. Нет, можно, конечно, и по чернотропу бродить, что мы и делали, но поднять зайца без следа дело сложное и малоуспешное.

Я помню времена 70-х, когда именно по чернотропу, проходив целый день по пашням и лугам, удавалось поднять шесть-семь русаков. Для владельцев гончих собак такое время было очень привлекательно, так как беляка в лесах было полно.

А кабанов и лосей совсем мало, и никому и в голову не приходило, что зайчатники могут разогнать копытных. Навсегда запомнился день, когда четверо взрослых мужиков, с моим отцом во главе, взяли меня, четырнадцатилетнего мальчишку, на заячью охоту. Мы просто шли по бесснежным лугам с пожухлой травой, проверяя сухие болотца и кустарники.

Мне судьбой была предоставлена возможность добыть зайца первым. И здоровенный русак выскочил из зарослей шиповника прямо мне под ноги. Мне очень хотелось отличиться, чтобы показать взрослым свою состоятельность, но торопливый дуплет не причинил зайцу ни малейшего ущерба — он только прибавил прыти и скрылся.

Потом отличился отец, за ним дядя Петя. К вечеру за плечами каждого охотника висело по зайцу. Кроме меня.

Мужики сошлись вместе, зачехлили ружья и направились к дороге, на которой можно было поймать грузовую попутку. Они гомонили, обсуждая подробности удачного дня. Мне очень хотелось идти вместе с ними, периодически поправляя за плечами рюкзак с увесистой добычей…

— Пошли, — махнул мне рукой отец, — возьмешь ты еще своего зайца. Какие твои годы?!

Но я продолжал упрямо прочесывать траву у мелиоративной канавы, молясь при этом всем охотничьим богам. Видимо, молился я усердно, и еще один шанс был мне предоставлен.

Когда до дороги оставалось не более трехсот метров, буквально из-под моих ног выкатился рыже-белый шар и, стремительно набрав скорость, превратился в огромного русака.

Первый заряд прошел мимо, было слишком близко, а моя реакция очень быстрой. Со вторым выстрелом я не спешил, и это было правильно. Когда он прогремел, я с остановившимся сердцем наблюдал за улепетывающим косым. «Мимо! — пронеслось в голове. — Опять смазал!» Но заяц вдруг резко взял вправо и, завершив полный круг, исчез в траве.

Как я бежал эти сто метров! Несмотря на пройденные за день добрые двадцать километров, наплевав на тяжеленные тогда болотные сапоги, я, полагаю, показал весьма неплохой спортивный результат, если бы кто-то стоял рядом с секундомером!

Это был миг наивысшего триумфа, когда я, небрежно бросив русака под ноги мужикам, сдержанно отвечал на их крепкие рукопожатия и искренние поздравления. Они по достоинству оценили мою настойчивость и результат. С тех пор меня принимали в этой компании как равного.

Давно это было, но память бережно хранит мельчайшие подробности тех событий как самые яркие картинки моей молодости и ушедших благодатных времен.

Сегодня обстановка в угодьях сильно изменилась, но заячье племя, несмотря на жесточайший пресс браконьерства и бесчинства сельхозпроизводителей, благодаря своей исключительной способности к воспроизводству и умению приспосабливаться к неблагоприятным факторам, неизменно радует охотника Средней полосы возможностью добыть заветный трофей.

Для обывателя, считающего охотника живодером, возможно, будет полным открытием, что заяц вовсе не является беззащитным существом, которого безжалостно расстреливают злые дядьки с ружьями. Только охотники знают, что длинноухий хитрец умеет не только мгновенно исчезать при приближении охотника, но и является настоящим мастером маскировки.

За сорок семь лет охоты могу припомнить меньше десятка случаев, когда мне удавалось увидеть зайца на лежке. Русак, как, впрочем, и беляк, запросто может пропустить человека с ружьем буквально в паре метров!

Был случай, когда мой друг Николай испуганно шарахнулся в сторону, наступив на что-то мягкое и живое. Стоит ли говорить, что русачина мгновенно скрылся в зарослях репейника, а торопливый выстрел не принес ему ни малейшего вреда!

Заяц, обладающий прекрасным слухом и неплохим зрением, умеет очень удачно выбирать места для лежки. Мне приходилось выгонять его из-под листа шифера, торчащего на склоне овражка. Конечно же, он исчез за кромкой, прежде чем я успел вскинуть ружье!

Случалось застать его под корпусом старой баржи. Он прекрасно слышал мои шаги по ржавой палубе и выскочил тогда, когда я отошел к другому борту. Попасть в летящего над полем зайца тоже не так-то просто. И я, имея на своем счету не одну сотню удачных охот, бывает, растерянно смотрю вслед улепетывающему косому, с сомнением заглядывая в пустой, еще дымящийся патронник.

Вот и в этом году, радуясь первой пороше, выезжаю в луга один. Мои друзья отказались составить мне в этот день компанию. Ну и правильно, конечно, по первому снежку заячьего следа не найдешь. Хитер зверек, боится свое присутствие выдать!

Но уж больно хочется первым по снежному покрывалу пробежаться. А уж если ничего интересного не встретится, так ледобуру с рыбацким ящиком место в багажнике нашлось! Река ведь рядом.

Четкий след русака попался буквально в двух сотнях метрах от дороги. Отогнав «Ниву» подальше, с замирающим сердцем возвращаюсь к примеченному месту. «Да быть того не может! — проносятся мысли в мгновенно вспотевшей голове. — Может, лиса стронула?»

Прекрасно понимаю, что этот след не может быть длинным, в любом случае лежит он совсем близко. Быстренько пробежавшись по дороге, где след частично затоптан машинами рыбаков, нахожу сдвойку, а затем и сметку. На дороге след виден очень отчетливо, а вот в траве… Подолгу всматриваюсь в мельчайшие признаки, тщательно отыскивая следующий отпечаток.

Я сознаю, что мне вряд ли удастся подойти к нему на выстрел с такими остановками. Как не хватает сегодня надежного напарника! Это навсегда отработано: один идет по следу, а другой параллельно, внимательно осматривая окрестности. Но сегодня я один. И мне несказанно повезло, что этот след, которого и быть-то не должно, попался именно мне!

Ну вот, в тридцати метрах сухое болотце с белесой травой, именно в таких местах и любят ложиться русаки. Бросаю еле приметный след и напрямую иду к низинке, так взять длинноухого намного реальнее. Медленно прохожу сначала по одному краю болотца, затем по другому. Не встает хитрюга! Пересекаю низину ровно посередине — пусто! Ну ладно!

Возвращаюсь к брошенному следу и продолжаю разбирать заячьи хитрости. Медленно, но верно след ведет к проверенному болоту. И лишь когда я спускаюсь вниз, русачина стремительно вымахивает вверх.

Успеваю вскинуть ружье и нажать на спуск. Все! Заяц исчезает. Радостно скача меж кочкарника, спешу вверх, но… Вот он, гонный след, а вот низинка, по которой он удрал.

Пройдя по следу пару сотен метров, убеждаюсь, что торопливый выстрел не нанес зайцу повреждений. А ведь я изначально прошел в метре от его лежки!

Объезд лугов не показал и признаков других зайцев в угодьях. Отправляюсь на реку, но и там нет активного клева.

Поймав пару подлещиков и одного ерша, решаю вернуться к заячьему следу. Если бы мы были вдвоем, шансы на удачу возрасли бы многократно.

Схема отработана и проверена годами: я бы затаился в кустарнике у луговой дорожки, неподалеку от места первой лежки, а Мишка или Николай пошли бы по гонному следу и через полчаса русак выкатил бы мне под ноги. А одному — тоска и безнадега. А все-таки, вдруг?

Добрых сорок минут таскал меня длин-ноухий хитрец по зарослям шиповника и чернотала. Он заставлял меня проползать под непроходимыми завалами поваленных деревьев и на четвереньках выбираться на крутейших подъемах.

Я вымок до нитки, так как был одет по-рыбацки. А заяц ушел неперевиденным и прошел четко возле намеченного мной для засады куста.

Повезло мне на следующий день, когда Мишка отправился в дальний загон в совершенно других угодьях. Я подъехал к обычному месту в лесопосадке и направился на ее край, куда нередко выходили и зайцы, и лисы. Буквально через пять шагов вижу спокойный заячий следок. А вот и сдвойка, и сметка!

Обхожу небольшой массив терновника и вижу выход. Да тут же он, рядом лежит! Замечаю светлый очажок плотной белесой травы и, бросив след, направляюсь туда прямиком. Точно! Вот он, след, только гонный! Еще бы, я к нему на двадцать метров подъехал! Пока ружье расчехлял, машину закрывал, он и скрылся втихаря.

Мишка никого не выгнал. Но прошло полтора часа, и шансы на то, что не сильно напуганный заяц не уйдет из травянистых зарослей мелколесья, достаточно велики. Оговариваем с другом порядок загона, и я быстрым шагом отправляюсь на другой конец лесополосы.

А дальше — классика: отпущенный с поводка яг лезет в траву, Мишка идет по посадке, и зайчище стрелой летит ко мне по краю поля…

Я это, собственно, к чему? Да к тому, что случайному человеку никогда не добыть зайца на честной охоте! Это по силам только отчаянно увлеченным, не считающимся с солидными материальными затратами, физически подготовленным и знающим повадки зверя людям. И взять они его могут только в равном поединке, где шансов выйти победителем у зайца куда больше!

А как же быть злобствующим любителям комментировать наши фотографии в охотничьих изданиях и на страницах интернет-ресурсов? Можно прислушаться к совету моего весьма разумного приятеля: не смотрите и не пишите гадостей! Так и вам и нам жить будет гораздо спокойнее.

Латунный свисток с нуля | Своими руками

На сайте представлено несколько инструкций, как изготовить свисток. Есть сложные для исполнения, есть попроще. Изготовление свистка, представленного в этой статье предполагает наличие токарного станка, но результат того стоит. Итак, для изготовления свистка мастер использовал следующие

Инструменты и материалы:
-Латунный пруток;
-Припой;
-Деревянный брусок;
-Токарный станок;
-Конусное сверло;
-Напильники;
-Горелка;
-Наждачная бумага;
-Полировочный диск;
-Тиски;





Шаг первый: теория
Первым шагом мастер-самодельщик напоминает нам, как работает свисток.

Воздух, под давлением, проходя по каналу В и попадая на резонатор С издает звук. Чем больше давление и скорость потока, тем ниже тон, и наоборот.

Шаг второй: обработка заготовки

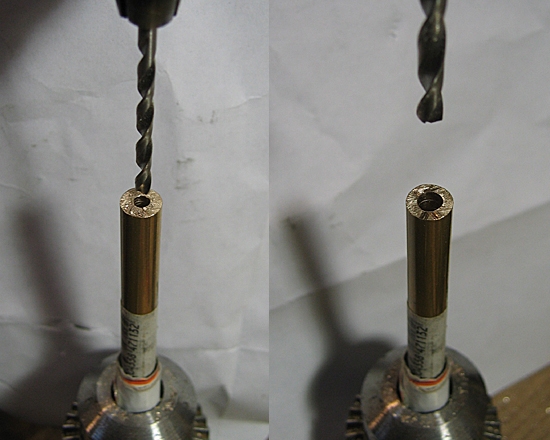

Зажимает латунную заготовку в патрон токарного станка. По центру заготовки сверлит отверстие.

Шаг третий: вставка
Вытачивает латунную вставку по диаметру отверстия заготовки.

Теперь вставку (втулку) нужно срезать под определенным углом. Для этого мастер в деревянном бруске сверлит отверстие под углом 25 градусов. Вставляет в отверстие втулку. Стачивает втулку.

В бруске сверлит еще одно отверстие. Вставляет в него втулку. Срезает часть втулки.

Вот такой формы получилась вставка.

Шаг четвертый: резонатор
Для дальнейшей обработки заготовки мастер изготавливает деревянные “губки”. В деревянном бруске сверлит отверстие и распиливает брусок на две части.


Отмечает на заготовке место распила.

Зажимает заготовку в тиски и делает вырез.

Шаг пятый: пайка
Наносит на втулку припой. Устанавливает втулку в свисток не до конца. Нагревает край свистка горелкой до расплавления припоя.

Стачивает край втулки в одну плоскость с краем свистка.

Шаг шестой: полировка
Зажимает свисток в токарный станок и полирует.

Свисток готов.

Геннадий

Самодельный свисток

Самодельный свисток

Мы сейчас попробуем сделать с вами самый что ни на есть простой деревянный самодельный свисток. Своими руками, в присутствии ребенка, и даже позволим ему немного принять участие в процессе. Поверьте, для него наблюдать процесс рождения игрушки — это будет настоящее чудо!

Материалы

Итак, нам потребуется нож и ровный ивовый прут, толщиной 7-10 миллиметров. Почему ивовый? Потому что с ивового прута — очень легко можно снять кору, не повредив ее. А это, как мы увидим в дальнейшем, для нас очень важно.

Ива — растение с ломкими ветвями, а значит, вам не придется портить живое растение. Достаточно просто прогуляться после свежего ветерка под ивовым деревом, чтобы собрать пучок веток, именно таких, какие нам требуются.

Шаг 1. Обрезка подходящего прута

Отбираем ветку с неповрежденной и ровной корой (это — очень важное условие), по возможности, — без сучков. Теперь нам надо отыскать на этой ветке ровный участок длинной 4-7 сантиметров. На этом участке могут быть почки (это обычное дело для ивы), но ни в коем случае не должно быть никаких сучков.

Теперь обрезаем ветку по границе ровного участка. На другом конце участка делаем кольцевой надрез Надрез должен быть достаточно глубоким и слегка (именно слегка) цеплять древесину. Чтобы убедиться, что весь слой коры действительно прорезан, можно снять колечко 1-2 миллиметра толщиной.

Самодельный свисток

Шаг 2. «Прокатка» ветки

После этого начинаем слегка «обстукивать» кору маленьким молоточком по кругу во всех местах. Вместо молоточка можно использовать рукоятку ножа. Вместо простукивания можно также «прокатать» веточку. Делается это с той целью, чтобы кора впоследствии легче ослаивалась от древесины.

Самодельный свисток

Шаг 3. Снятие коры

Делаем на веточке вырез. После этого аккуратно, вращательными движениями пытаемся снять кору с веточки, не повредив ее. Торопиться не стоит, если кора не снимается, надо постучать по ней еще раз и попробовать снова. В конце-концов она обязательно снимется.

Самодельный свистокСамодельный свисток

Шаг 4. Подготовка деталей

Теперь аккуратно от оставшейся без коры ветки отрезаем ножом «кругляшок» как раз по линии нашего выреза.

Самодельный свисток

После чего срезаем бочок кругляшка.

Самодельный свисток

Не старайтесь срезать его абсолютно ровно, все равно не получится. Да нам это, собственно, и не надо. Если срез получится клинообразным, как на нашем рисунке — это только к лучшему, — регулировать звук будет проще.

Шаг 5. Сборка свистка

Вставляем обрезанный кругляшок на прежнее место, срезом кверху. Если срез у нас получился косым, то узким местом ставим его к отверстию.

Самодельный свистокСамодельный свисток

Шаг 6. Настройка звука

Теперь, внимание. Зажимаем открытый конец получившейся трубочки и достаточно сильно дуем в нее со стороны кругляшка. Результатом будет отчетливый свист. Правда тембр его может быть не очень красивым.

Не беда, мы его сейчас отрегулируем.

Отрезаем оставшийся конец палочки, вставляем ее в открытый конец трубки и двигая палочку вперед-назад подбираем максимально приятный тембр свиста. После чего обрезаем выступающую часть ветки и свисток готов!

Самодельный свистокСамодельный свисток

Внимание! Наша свистулька дает довольно громкий свист. Поэтому самое лучшее место для упражнений — дача или загородный дом, но не городская квартира.

Ну и напоследок один совет. Если вам удастся отыскать ивовый прут с достаточно длинным участком ровной коры, сантиметров 10-15, то вместо свистульки вы можете сделать простейшую свирель. Делается она точно так же как свистулька, только вместо того чтобы подбирать тембр звука просто заткните открытый конец деревянной пробкой, а на оставшемся пространстве проделайте в коре 3-4 отверстия, так, чтобы их можно было одновременно заткнуть пальцами руки. Открывая поочередно те или иные отверстия, мы сможем воспроизвести простейшие мелодии. Разумеется, наши ноты не будут соответствовать натуральному звукоряду, но нам оно и не нужно. Главное, чтобы мелодия была приятной.

Самодельный свисток

4/5 - Оценок: 59

Свисток боцмана парового корабля (ворклог) / Мастерские / Отечественные мастер-классы (наша мастерская) / Коллективные блоги / Steampunker.ru

Приветствую всех, друзья!

Решил сделать сыну подарок — свисток. Долго размышляя над формой выбор остановился на боцманском свистке.

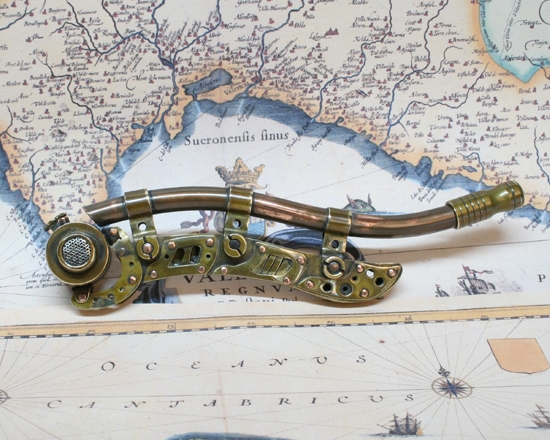

Свисток боцмана парового корабля (ворклог)

Габаритные размеры свистка — длина 125 мм, высота 30 мм, ширина 25 мм. В данном ворклоге 100 изображений.
Итак начнём!

Просматривая просторы интернета встретилось большое количество всевозможных форм свистков.
Сыну Тимофею (6 лет) понравилась форма боцманского свистка. С удовольствием принялся за дело. Тимофей с интересом наблюдал как идёт процесс изготовления 🙂

Для изготовления свистка понадобились следующие материалы:
— листы латуни 0,6 и 0,8 мм.,
— медная проволока 1.0, 1.5, 2.2, 3 мм.,
— медная трубка, внешний диаметр 6,2 мм.,
— латунные трубки внешний диаметр 10 и 16 мм.,
— латунные прутки 6 и 8 мм.,
— латунные гайки круглого сечения,
— нож-сетка от электробритвы.

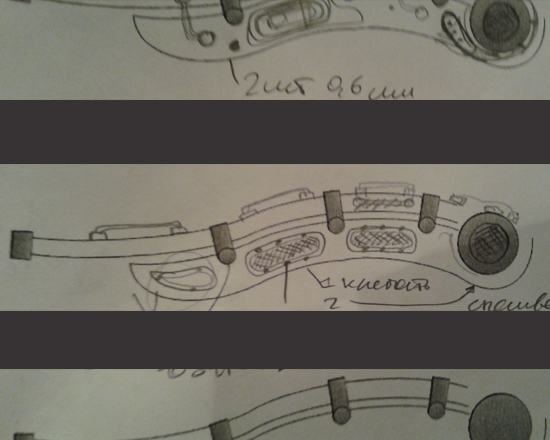

Сначала набросаем на бумаге примерное расположение элементов. Далее в Word набросаем предварительный эскиз. Распечатываем, вырезаем шаблоны, приклеиваем на лист латуни 0,6 мм.

Свисток боцмана парового корабля (ворклог) (Фото 2)

Далее при помощи лобзика выпиливаем левую и правую сторону корпуса.
Свисток боцмана парового корабля (ворклог) (Фото 3)

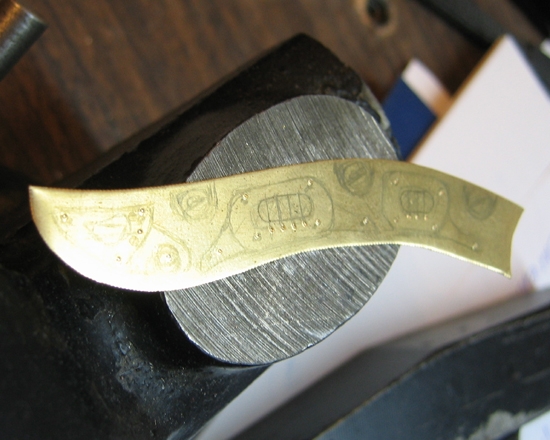

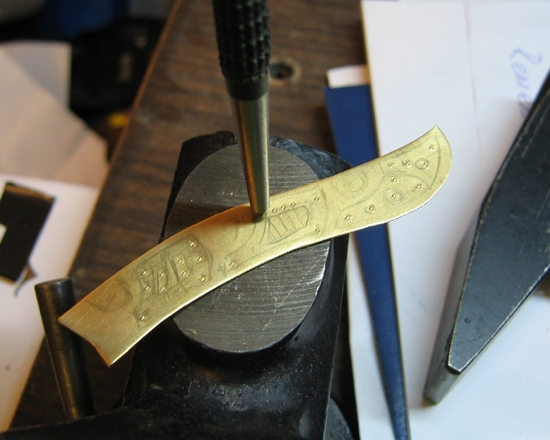

Сделаем кернером отметки.
Свисток боцмана парового корабля (ворклог) (Фото 4)

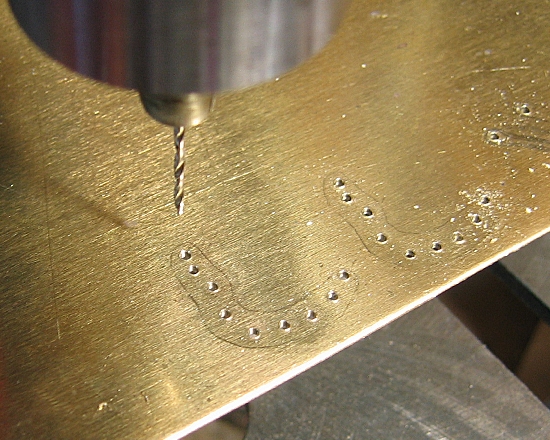

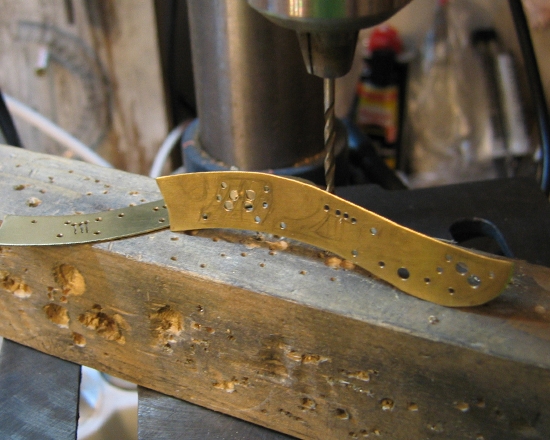

Просверлим отверстия 1 мм.
Свисток боцмана парового корабля (ворклог) (Фото 5)

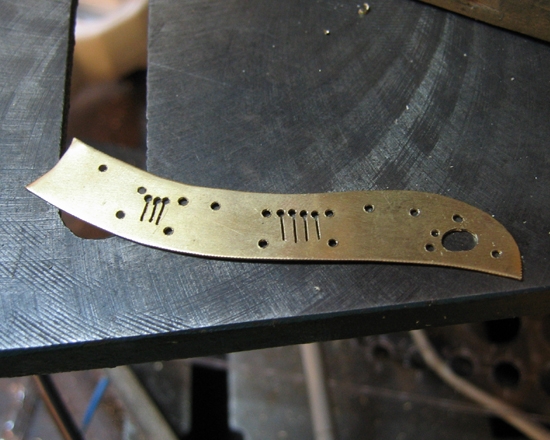

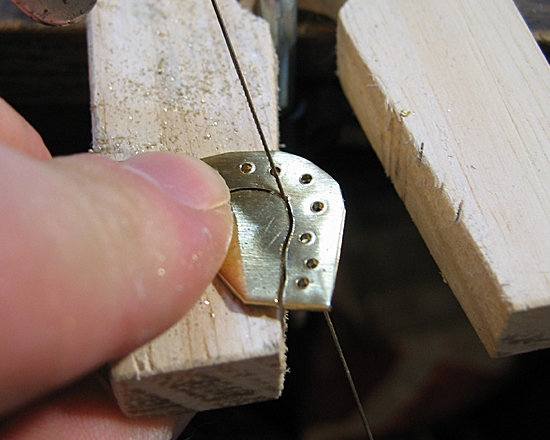

Далее делаем пропилы лобзиком.
Свисток боцмана парового корабля (ворклог) (Фото 6)

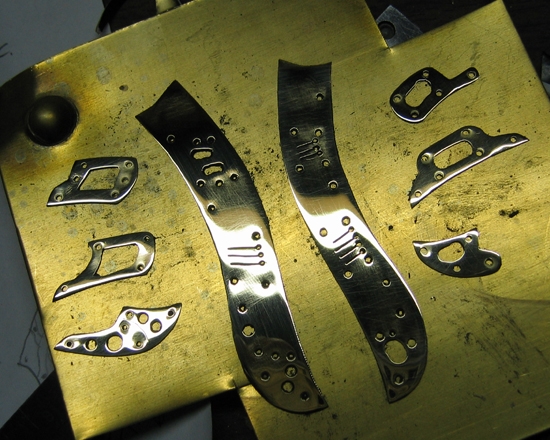

Вырезаем накладные элементы.
Свисток боцмана парового корабля (ворклог) (Фото 7)

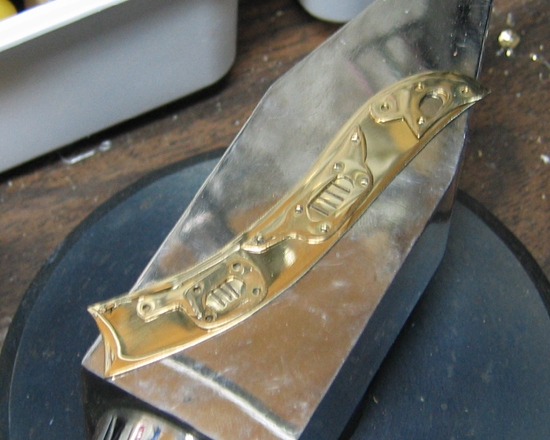

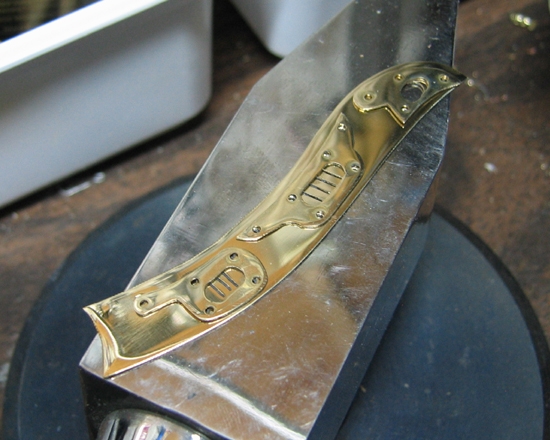

Проводим предварительную полировку.
Свисток боцмана парового корабля (ворклог) (Фото 8)

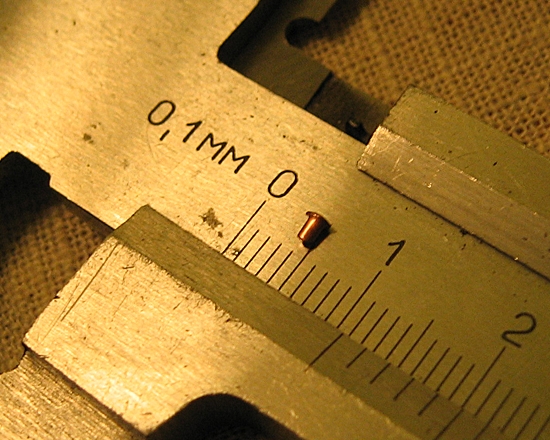

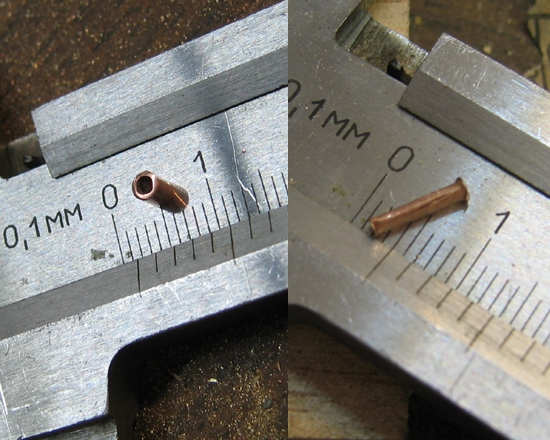

Подготавливаем клёпки из медной проволоки 1 мм. Для крепления накладных элементов необходимо 27 таких клёпок.
Свисток боцмана парового корабля (ворклог) (Фото 9)

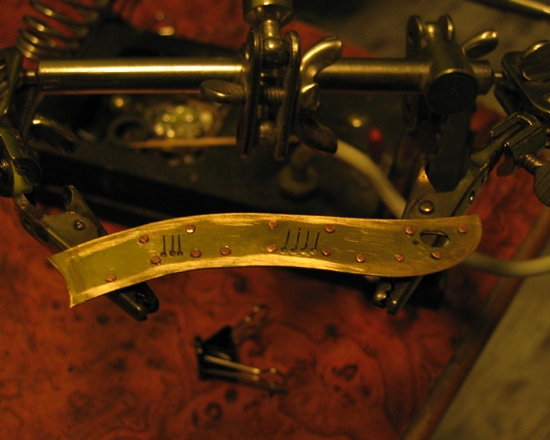

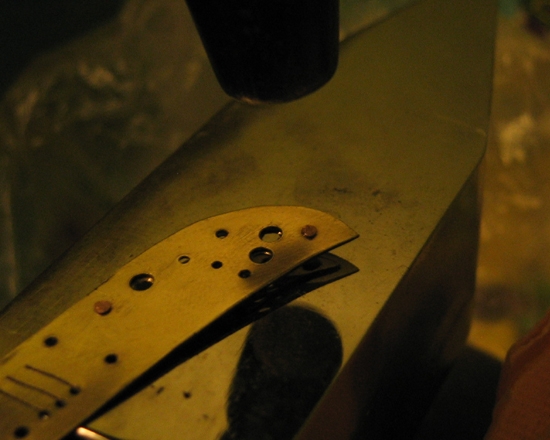

Приклёпываем правые накладные элементы к правой стороне и соответственно левые к левой стороне.
Свисток боцмана парового корабля (ворклог) (Фото 10)

Свисток боцмана парового корабля (ворклог) (Фото 11)

Свисток боцмана парового корабля (ворклог) (Фото 12)

Свисток боцмана парового корабля (ворклог) (Фото 13)

Далее проводим лужение поверхности обеих сторон. Между ними будет находиться латунная полоса 0,6 мм. шириной 3,5 мм. и длиной 160 мм.
Свисток боцмана парового корабля (ворклог) (Фото 14)

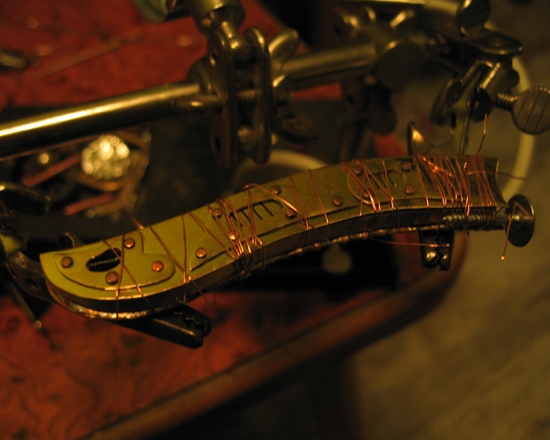

Далее скручиваем всё вместе медной проволокой. Прогреваем горелкой, всё только схватилось… И тут… случайно задел конструкцию рукой и она рухнула вниз 🙂
Свисток боцмана парового корабля (ворклог) (Фото 15)

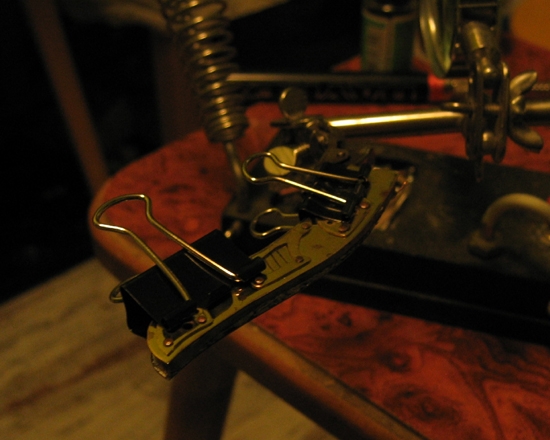

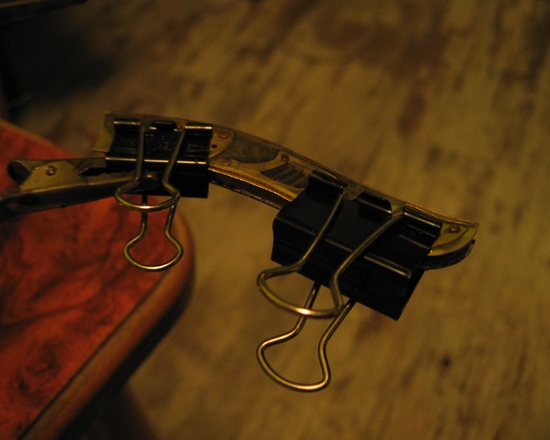

Пришлось всё перепаивать. На этот раз крепко закрепил канцелярскими скобами.
Свисток боцмана парового корабля (ворклог) (Фото 16)

Свисток боцмана парового корабля (ворклог) (Фото 17)

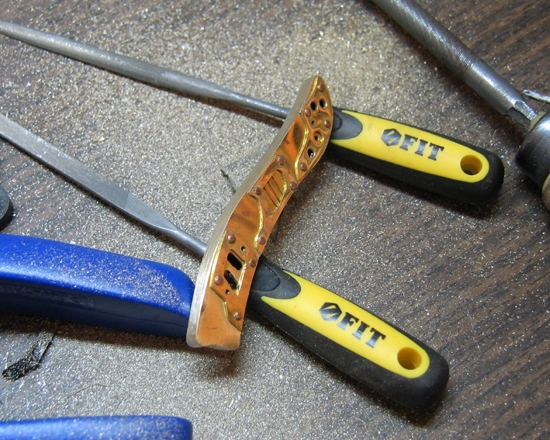

Далее обтачиваем напильниками и надфилями.
Свисток боцмана парового корабля (ворклог) (Фото 18)

Намечаем отверстия для крепления верхней трубки.
Свисток боцмана парового корабля (ворклог) (Фото 19)

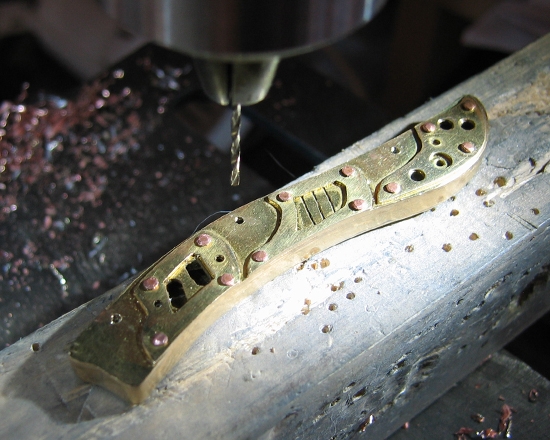

Сверлим отверстия 3 мм.
Свисток боцмана парового корабля (ворклог) (Фото 20)

Теперь перейдём к процессу изготовления креплений верхней трубки к основанию. Вырезаем из 0,6 мм латуни полосу шириной 6 мм и длиной 64 мм. Сверлим отверстия под крепление, а также декоративные отверстия. Изгибаем по окружности медной трубки.
Свисток боцмана парового корабля (ворклог) (Фото 21)

Затем изгибаем наружу.
Свисток боцмана парового корабля (ворклог) (Фото 22)

Опять прикладываем к медной трубке и огибаем её.
Свисток боцмана парового корабля (ворклог) (Фото 23)

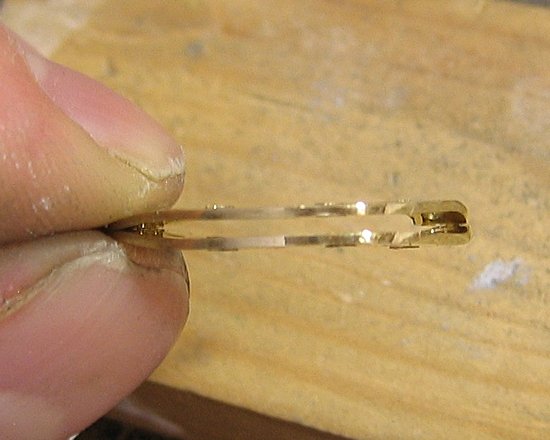

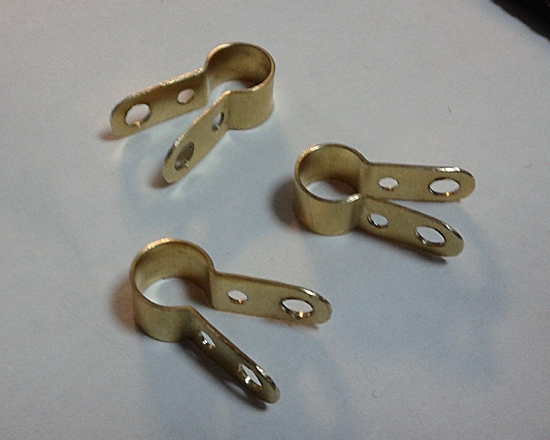

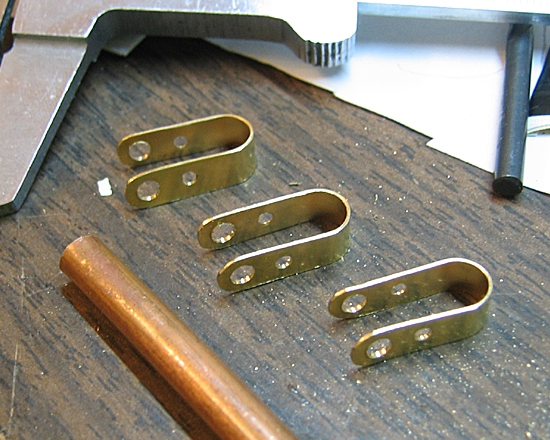

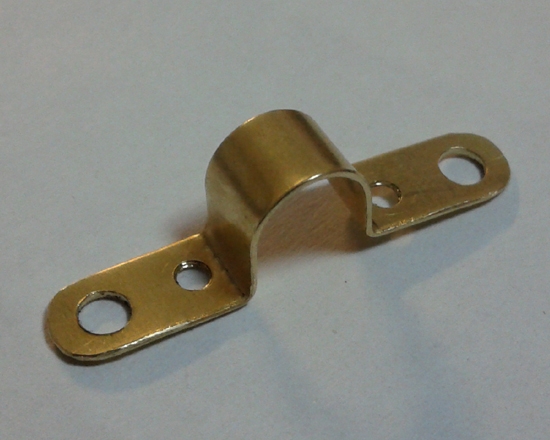

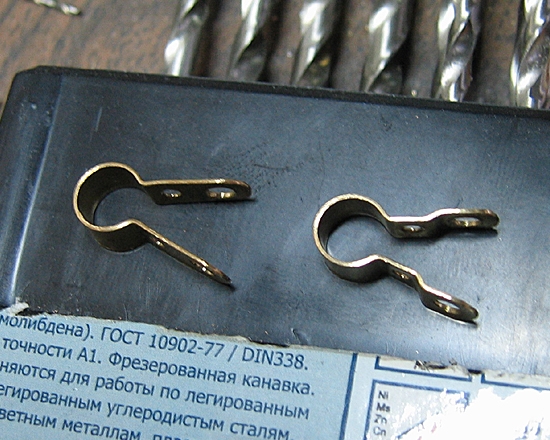

Сделаем три таких крепления.
Свисток боцмана парового корабля (ворклог) (Фото 24)

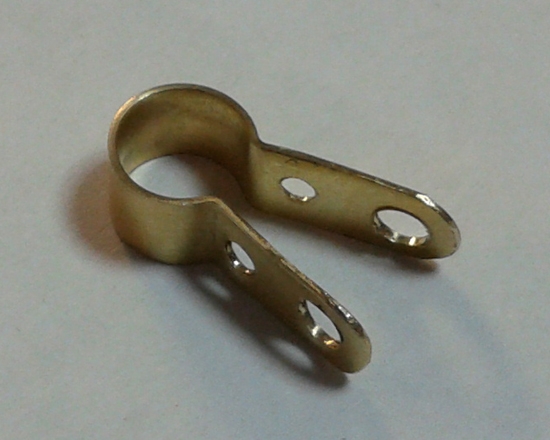

Далее ещё немного формируем для того, чтобы концы крепления были параллельны основанию.
Свисток боцмана парового корабля (ворклог) (Фото 25)

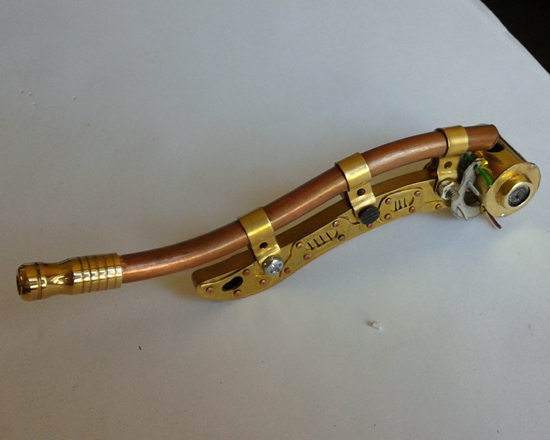

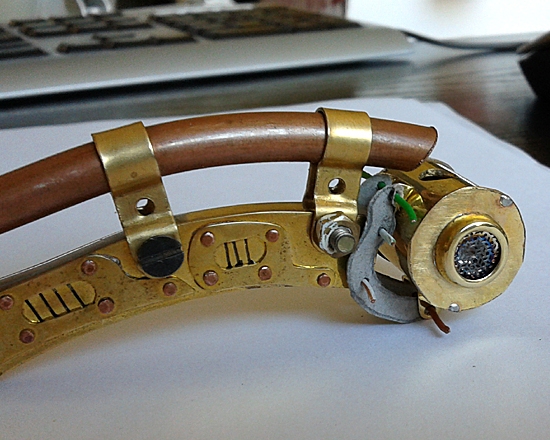

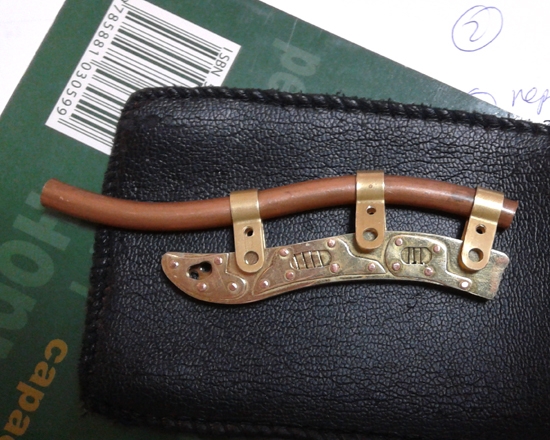

Проводим примерку.
Свисток боцмана парового корабля (ворклог) (Фото 26)

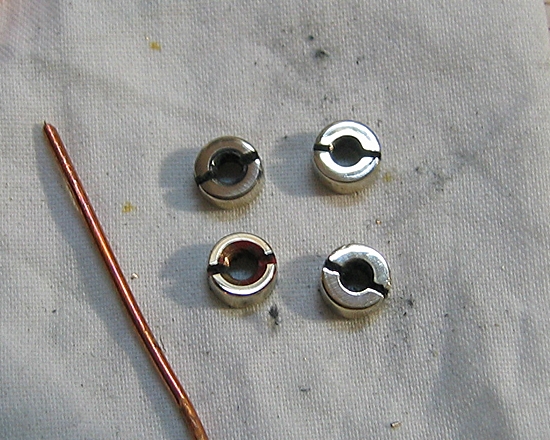

В качестве крепежа использовались вот такие гайки. Было в наличии только 4 штуки. А необходимо было в сумме 6 штук.
Свисток боцмана парового корабля (ворклог) (Фото 27)

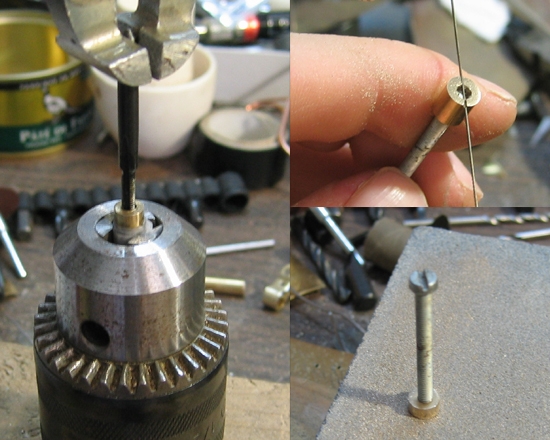

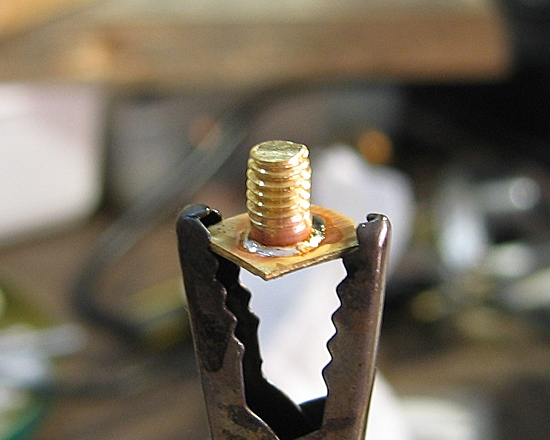

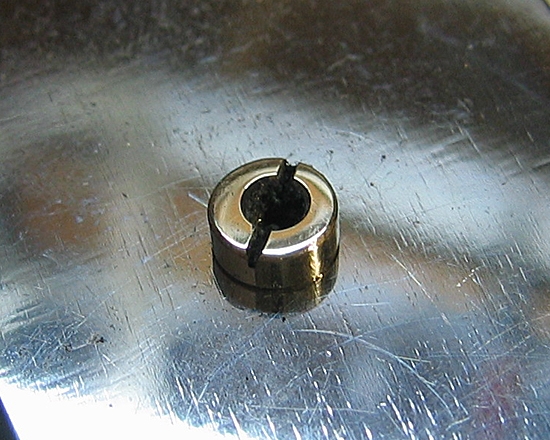

Было решено сделать недостающие гайки из 6 мм. латунного прутка. Для этого сверлим отверстие, нарезаем резьбу М3, делаем пропилы лобзиком и немного растачиваем треугольным надфилем.
Свисток боцмана парового корабля (ворклог) (Фото 28)

Вот, что получается в результате.
Свисток боцмана парового корабля (ворклог) (Фото 29)

Теперь перейдём к изготовлению «бака» (резонирующей камеры). Нам понадобится 10 мм. латунная трубка. Обтачиваем напильником конец трубки.
Свисток боцмана парового корабля (ворклог) (Фото 30)

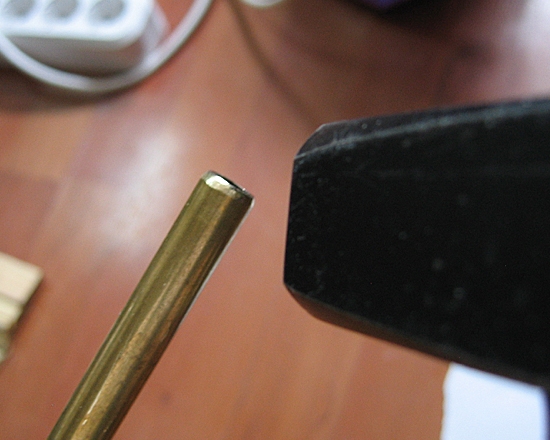

Обстукиваем обычным молотком.
Свисток боцмана парового корабля (ворклог) (Фото 31)

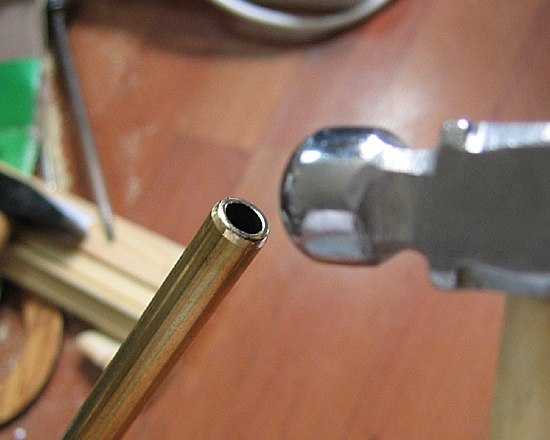

А затем обстукиваем молотком с круглым бойком. В результате, конец трубки загибается немного внутрь.
Свисток боцмана парового корабля (ворклог) (Фото 32)

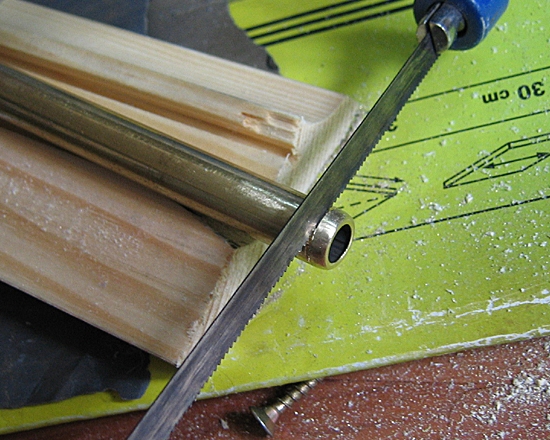

Отпиливаем 3 мм.
Свисток боцмана парового корабля (ворклог) (Фото 33)

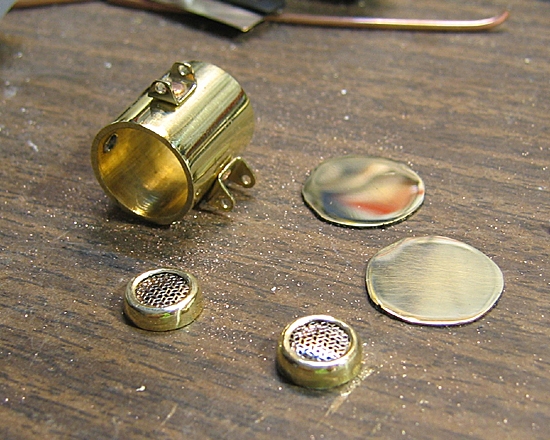

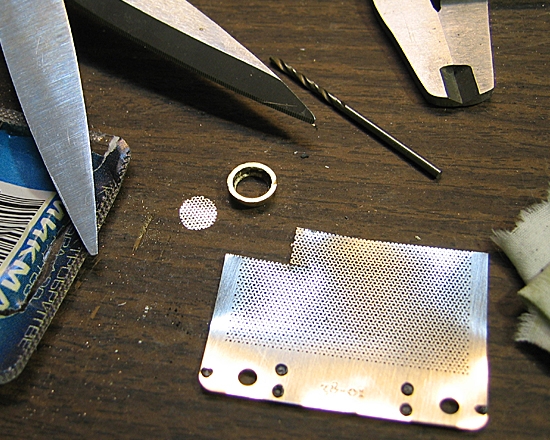

Затем берём нож-сетку к электробритве ЭРА-100, вырезаем кружок и помещаем внутрь отпиленного цилиндра.
Свисток боцмана парового корабля (ворклог) (Фото 34)

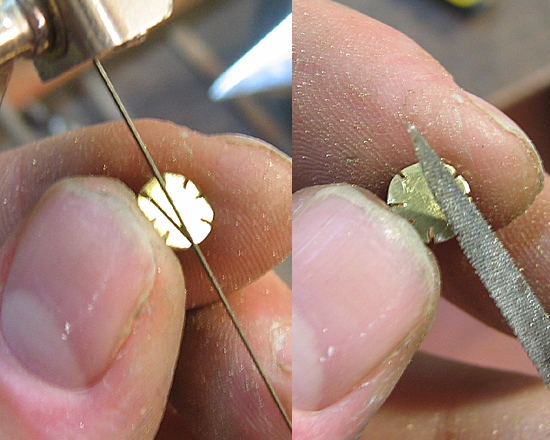

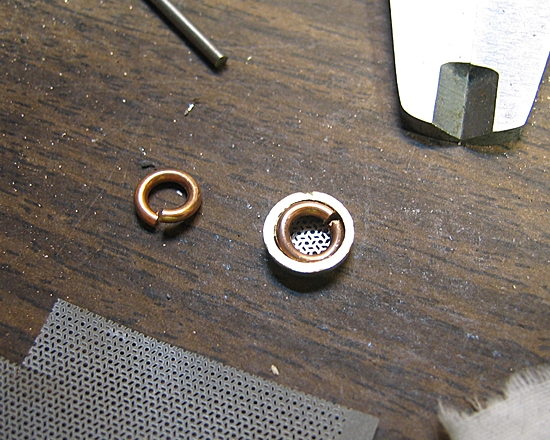

Чтобы сетка не продавилась внутрь при использовании свистка — сделаем из медной проволоки (2 мм.) два кольца и поместим их внутрь.
Свисток боцмана парового корабля (ворклог) (Фото 35)

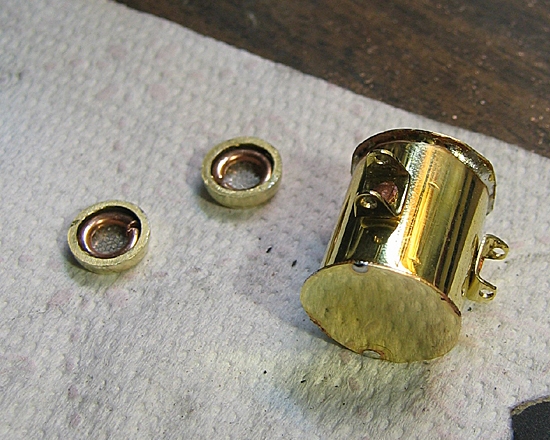

Затем вырезаем из 0,6 мм листа латуни два кружка.
Свисток боцмана парового корабля (ворклог) (Фото 36)

Сначала припаиваем их.
Свисток боцмана парового корабля (ворклог) (Фото 37)

Свисток боцмана парового корабля (ворклог) (Фото 38)

Затем проводим лужение, припаиваем декоративные элементы.

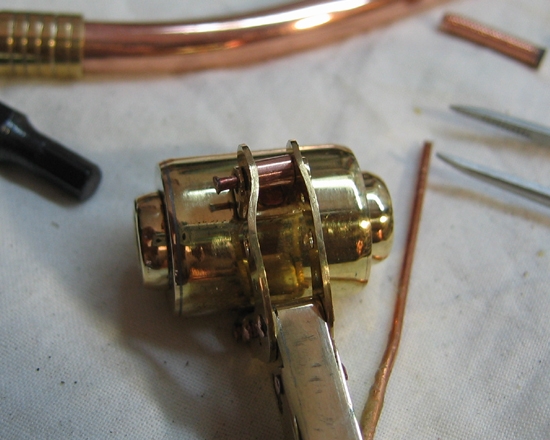

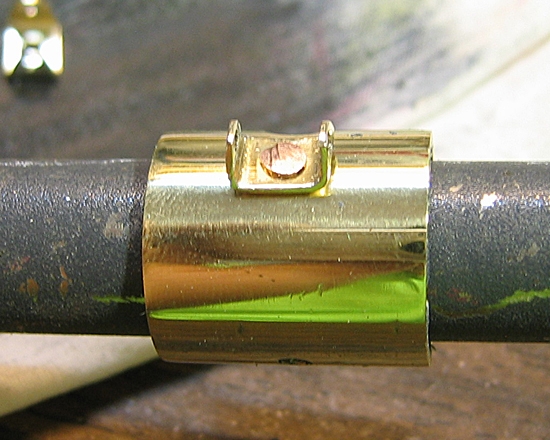

Далее перейдём к креплению бака. Из 0,6 мм. листа латуни вырезаем две полоски длиной 14 мм. и шириной 5 мм., изгибаем в форме буквы «п». Сверлим отверстия.

Свисток боцмана парового корабля (ворклог) (Фото 39)

Вот, что получается в результате.
Свисток боцмана парового корабля (ворклог) (Фото 40)

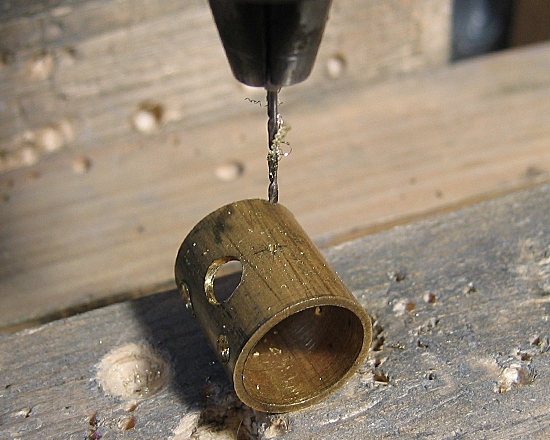

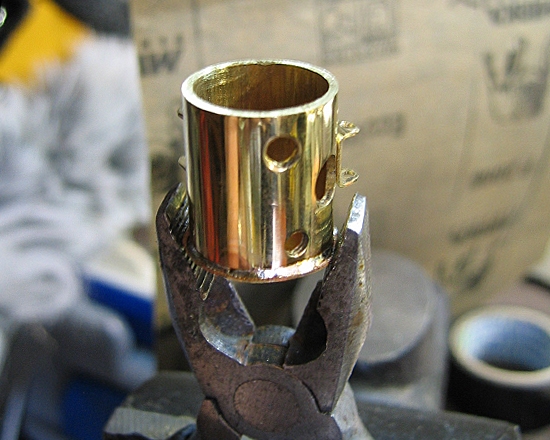

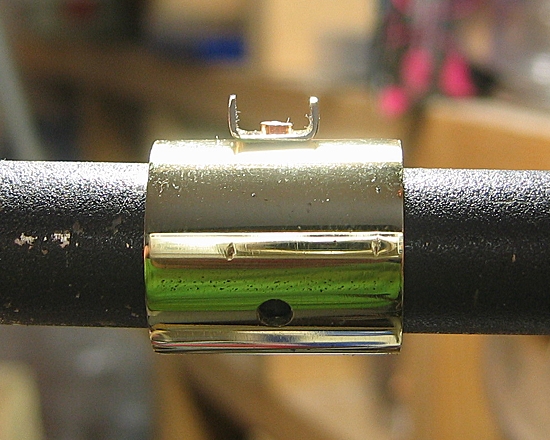

Затем берём 16 мм. латунную трубку, длиной 18 мм. Сверлим:
— 1 отверстие 5 мм. для подачи воздуха,
— 1 отверстие под крышку бака, нарезаем резьбу 4 мм.,
— 1 под технологический выход, нарезаем резьбу 3 мм.,
— 2 отверстия под крепление к основанию.
Свисток боцмана парового корабля (ворклог) (Фото 41)

Затем проводим полировку.

Свисток боцмана парового корабля (ворклог) (Фото 42)

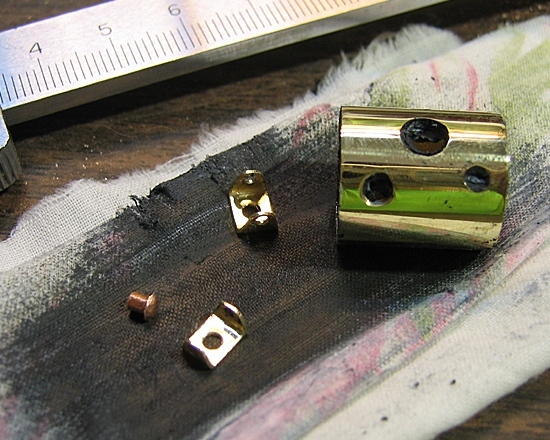

Изготавливаем две клёпки из 2,5 мм медной проволоки. Выполняем клёпку.

Свисток боцмана парового корабля (ворклог) (Фото 43)

Свисток боцмана парового корабля (ворклог) (Фото 44)

Свисток боцмана парового корабля (ворклог) (Фото 45)

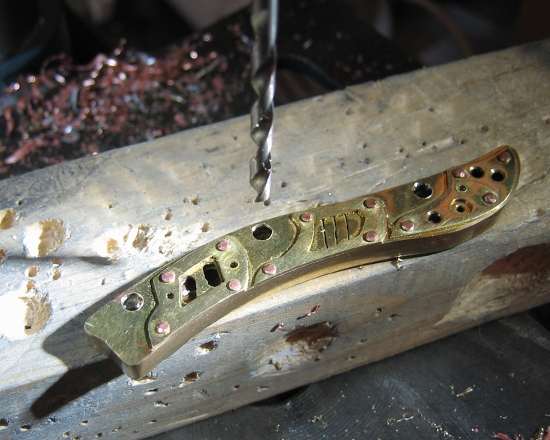

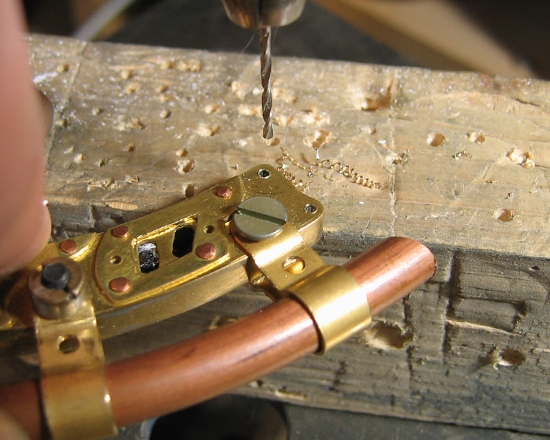

После этого сверлим в основании отверстия под крепления.

Свисток боцмана парового корабля (ворклог) (Фото 46)

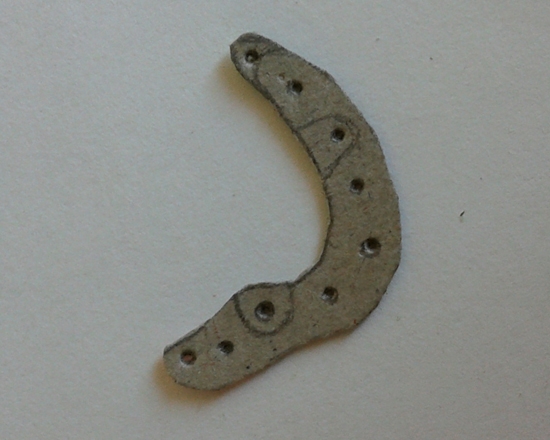

Затем подготовим шаблон крепления бака к основанию. Набрасываем эскиз. Вырезаем из плотной бумаги.

Свисток боцмана парового корабля (ворклог) (Фото 47)

Прикладываем к деталям.

Свисток боцмана парового корабля (ворклог) (Фото 48)

Свисток боцмана парового корабля (ворклог) (Фото 49)

Затем возьмём потолще лист латуни 0,8 мм. Размечаем отверстия, сверлим.

Свисток боцмана парового корабля (ворклог) (Фото 50)

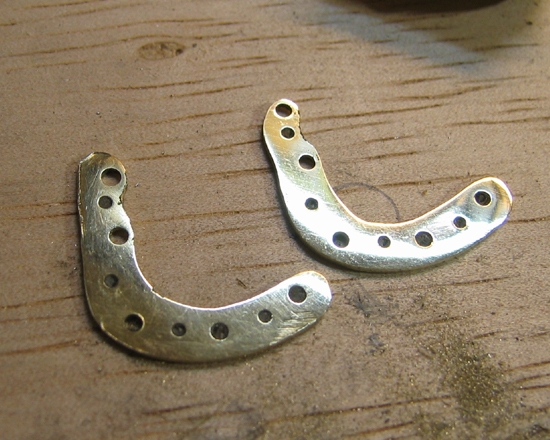

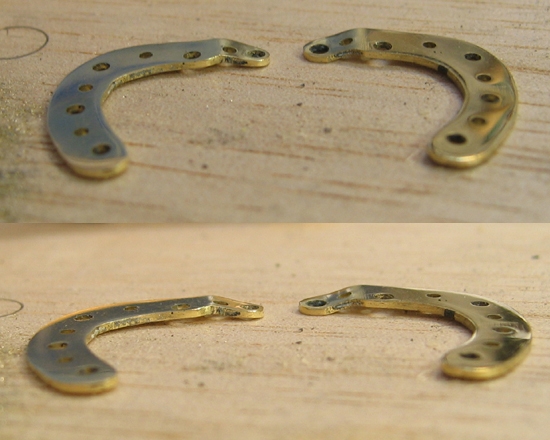

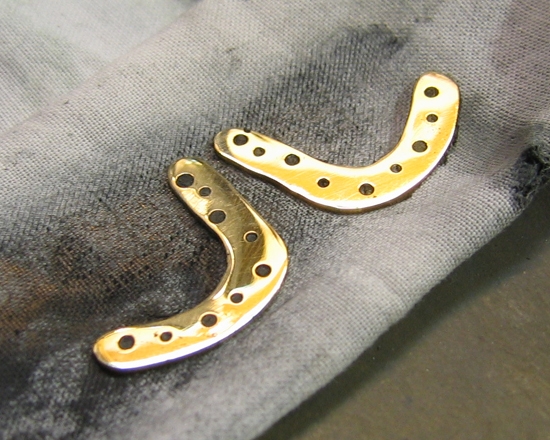

Выпиливаем две детальки лобзиком.

Свисток боцмана парового корабля (ворклог) (Фото 51)

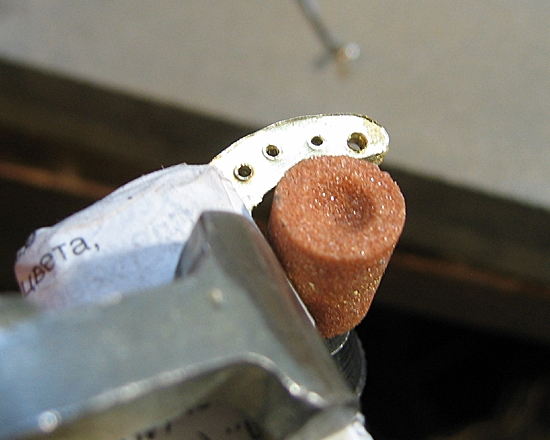

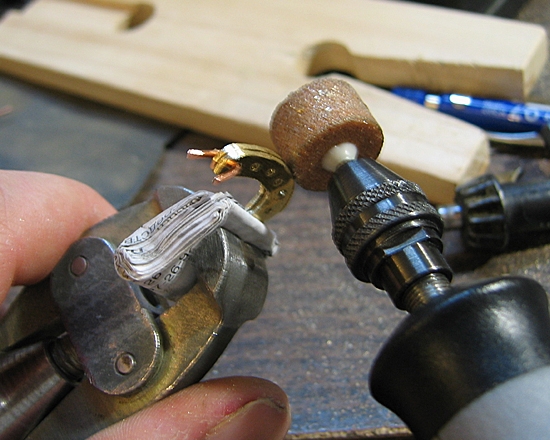

Далее в ход пошёл дремель с абразивными насадками.

Свисток боцмана парового корабля (ворклог) (Фото 52)

Свисток боцмана парового корабля (ворклог) (Фото 53)

Затем полировка.

Свисток боцмана парового корабля (ворклог) (Фото 54)

После этого подгонка деталей под все крепления.

Свисток боцмана парового корабля (ворклог) (Фото 55)

Изгибаем.

Свисток боцмана парового корабля (ворклог) (Фото 56)

Свисток боцмана парового корабля (ворклог) (Фото 57)

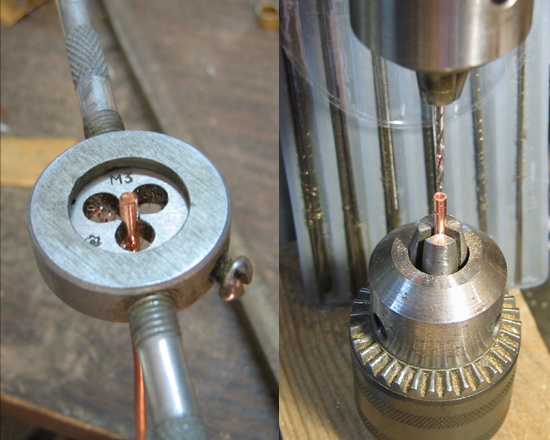

Далее в 3 мм медной проволоке просверлим отверстие 1,6 мм. Отпиливаем кусок 3 мм. Из 1,5 мм медной проволоки сделаем четыре клёпки, длиной по 6,5 мм.

Свисток боцмана парового корабля (ворклог) (Фото 58)

Проводим клёпку деталей.

Свисток боцмана парового корабля (ворклог) (Фото 59)

После этого изготовим крышку бака. Для этого на 4 мм латунном прутке нарезаем М4, отпиливаем длиной 5 мм. Припаиваем к квадратику из 0,8 мм латуни.

Свисток боцмана парового корабля (ворклог) (Фото 60)

Придаём шляпке круглую форму. Делаем пропилы лобзиком, далее надфилем.

Свисток боцмана парового корабля (ворклог) (Фото 61)

Вот, что получилось в результате.

Свисток боцмана парового корабля (ворклог) (Фото 62)

Свисток боцмана парового корабля (ворклог) (Фото 63)

Переходим к изготовлению мундштука. Он будет съёмным. Сверлим в 8 мм. латунном прутке отверстие 4 мм. на глубину примерно 25 мм.

Свисток боцмана парового корабля (ворклог) (Фото 64)

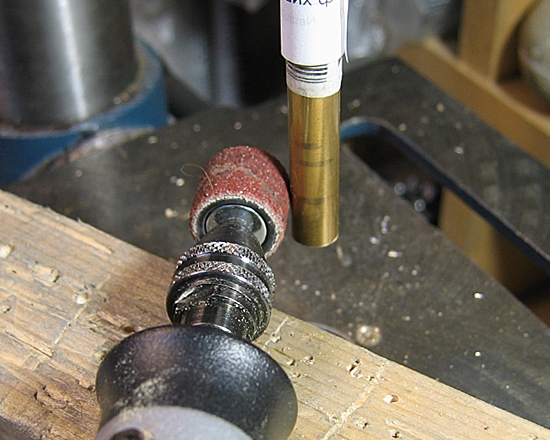

Далее закрепляем пруток в сверлильном станке. Сбоку от цилиндра подводим дремель с грубым абразивным диском. Начинаем формировать углубление.

Свисток боцмана парового корабля (ворклог) (Фото 65)

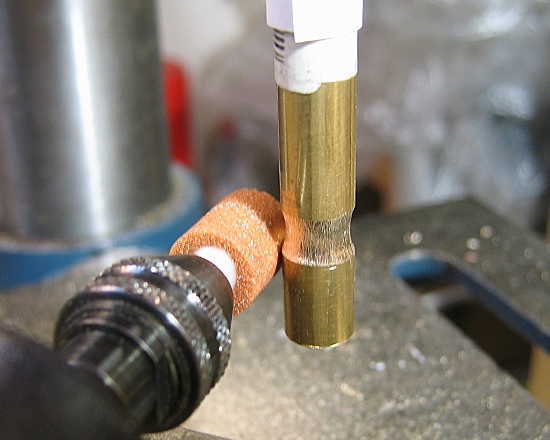

Далее меняем на диск меньшего диаметра.
Свисток боцмана парового корабля (ворклог) (Фото 66)

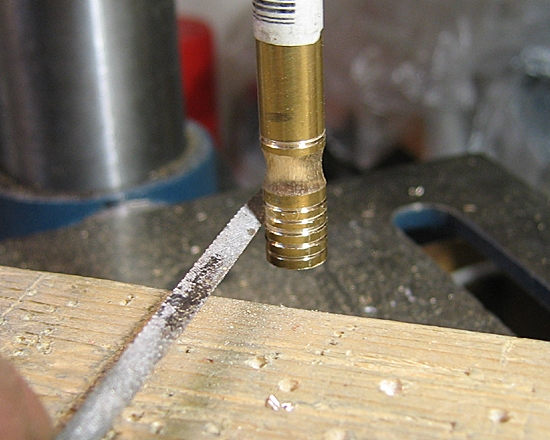

Треугольным надфилем формируем полосы.
Свисток боцмана парового корабля (ворклог) (Фото 67)

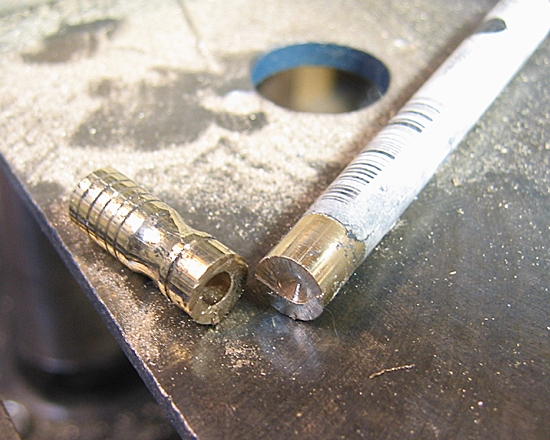

Отпиливаем кусок длиной 21 мм.
Свисток боцмана парового корабля (ворклог) (Фото 68)

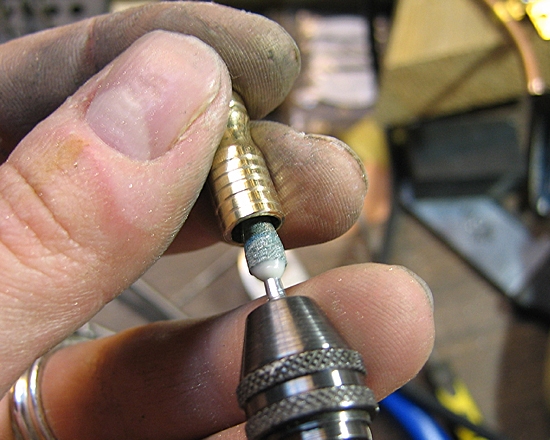

Конусным абразивом выбираем внутренность мундштука до диаметра 6,2 мм.
Свисток боцмана парового корабля (ворклог) (Фото 69)

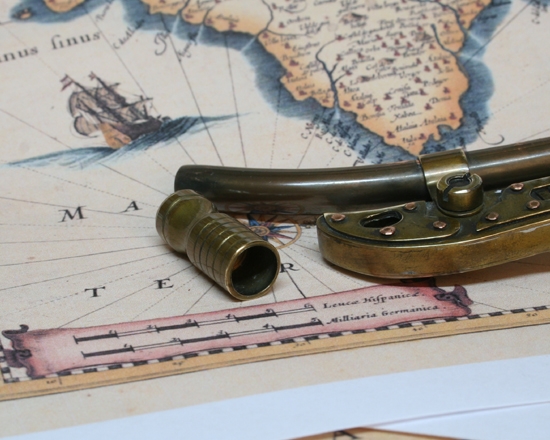

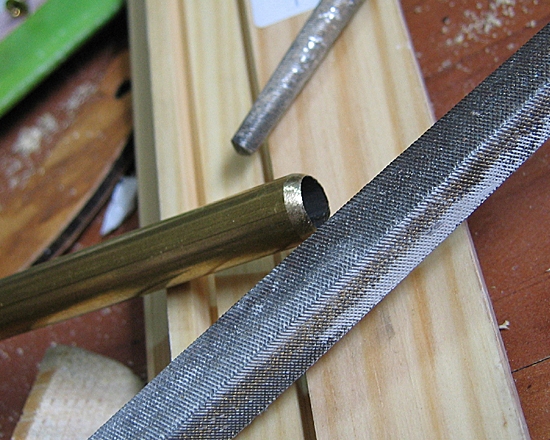

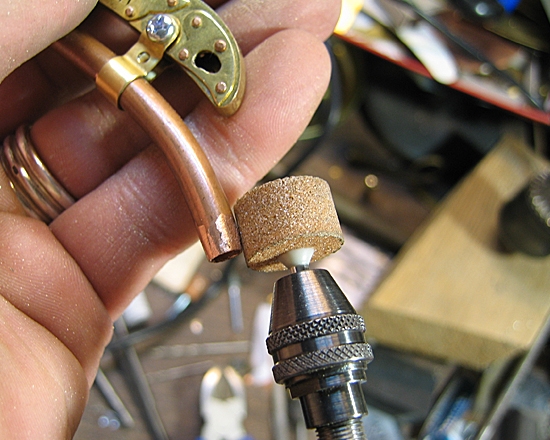

Конец медной трубки стачиваем на небольшой конус. В результате, мундштук плотно подходит к медной трубке.
Свисток боцмана парового корабля (ворклог) (Фото 70)

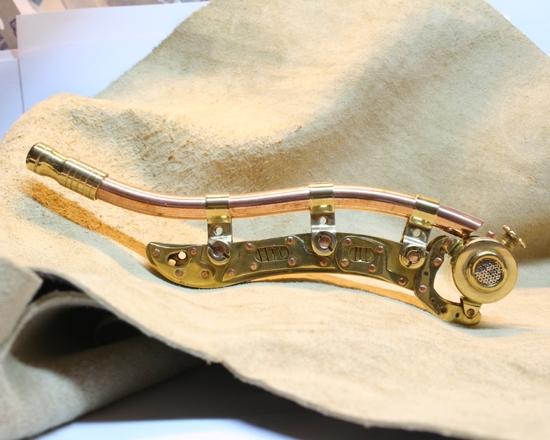

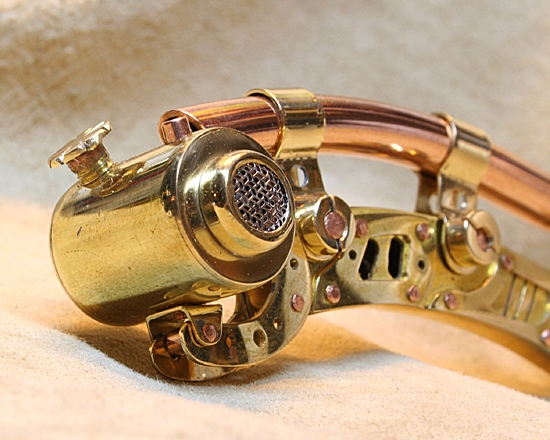

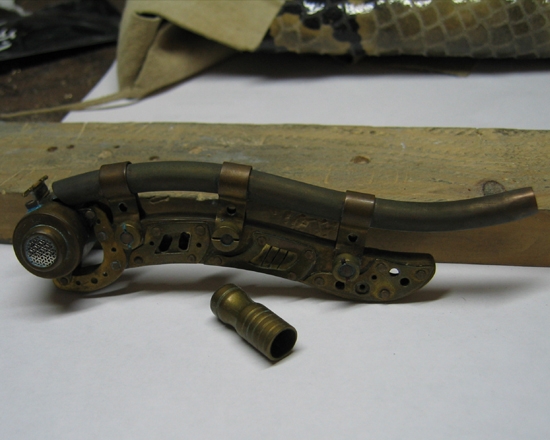

Проводим полировку.
Свисток боцмана парового корабля (ворклог) (Фото 71)

Свисток боцмана парового корабля (ворклог) (Фото 72)

Свисток боцмана парового корабля (ворклог) (Фото 73)

Свисток боцмана парового корабля (ворклог) (Фото 74)

Свисток боцмана парового корабля (ворклог) (Фото 75)

Свисток боцмана парового корабля (ворклог) (Фото 76)

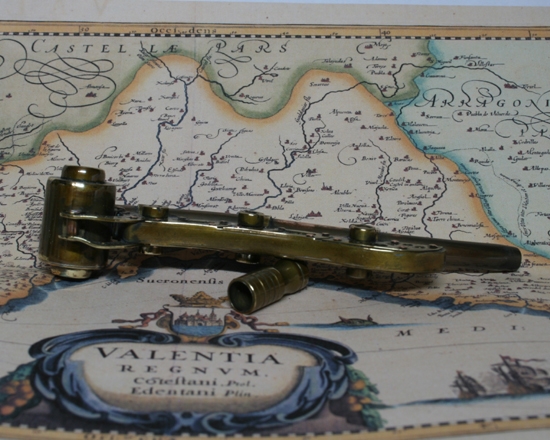

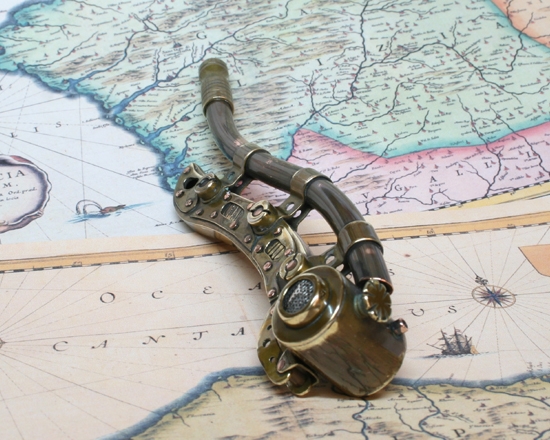

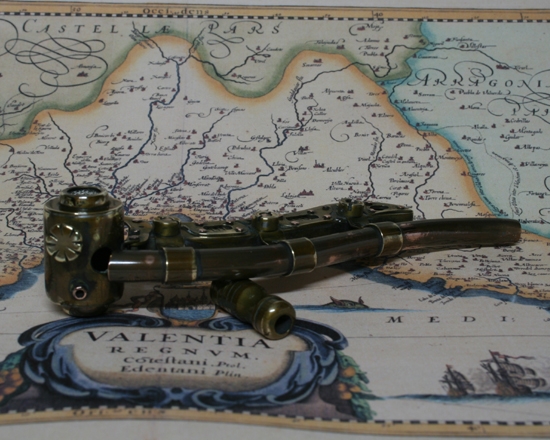

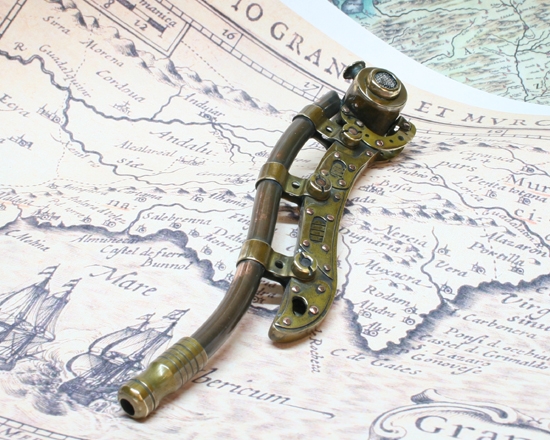

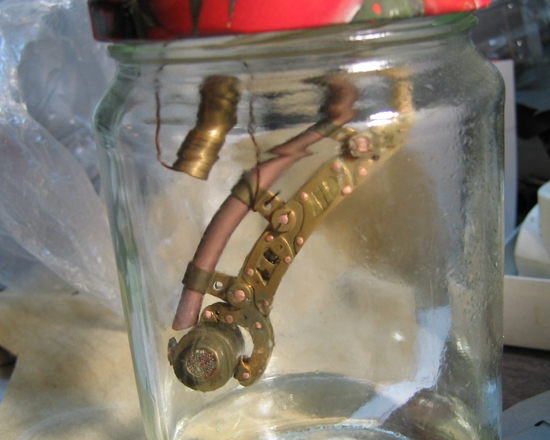

Далее патинирование в парах аммиака примерно 1 час 20 минут.
Свисток боцмана парового корабля (ворклог) (Фото 77)

Свисток боцмана парового корабля (ворклог) (Фото 78)

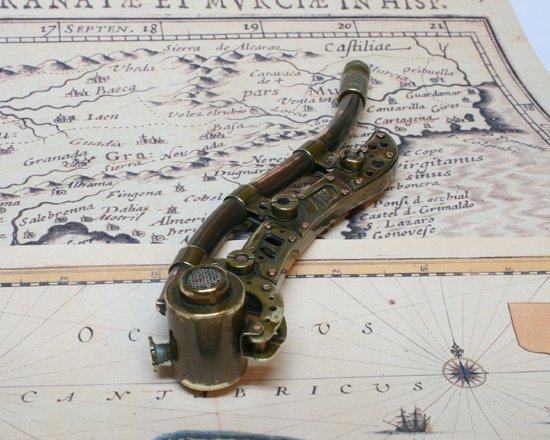

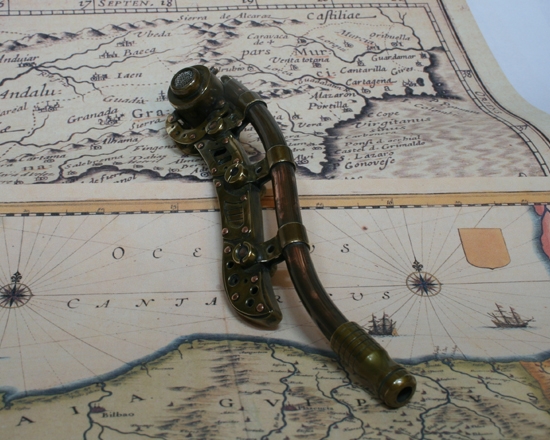

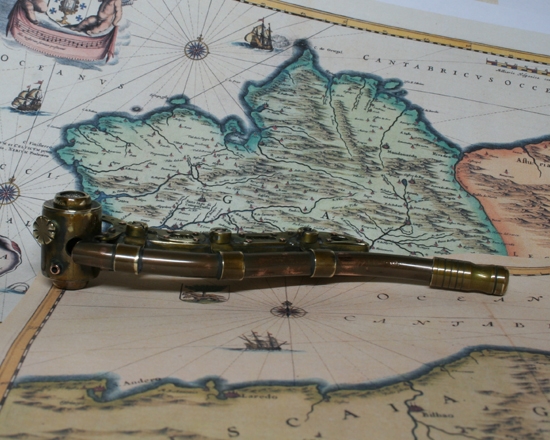

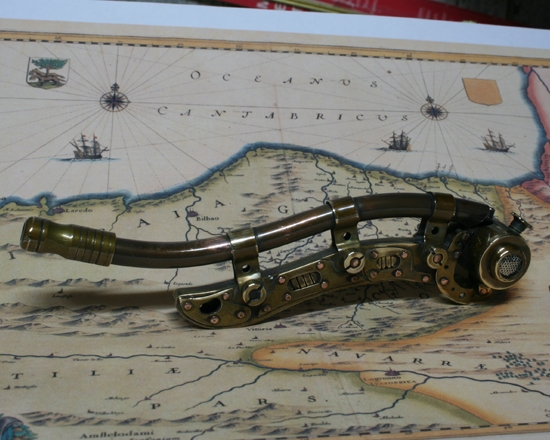

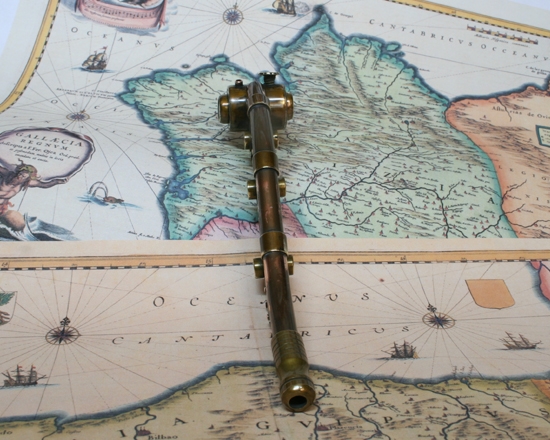

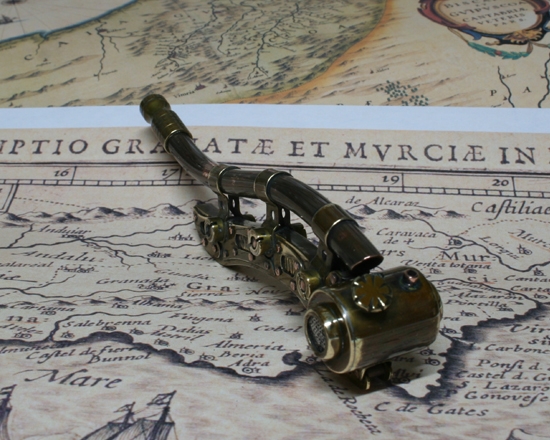

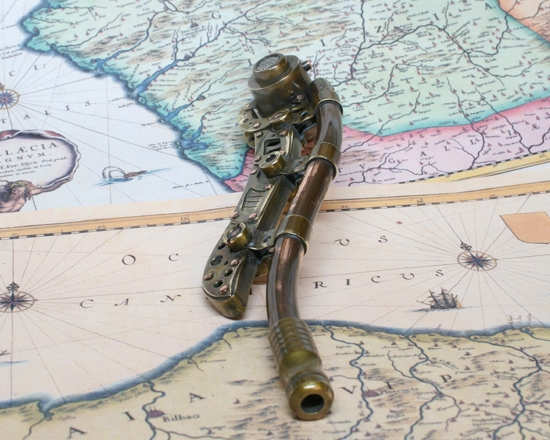

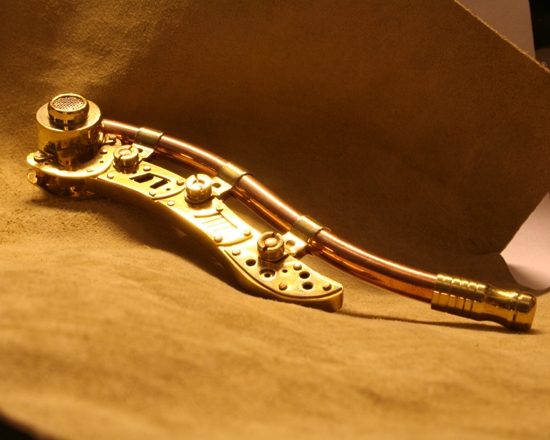

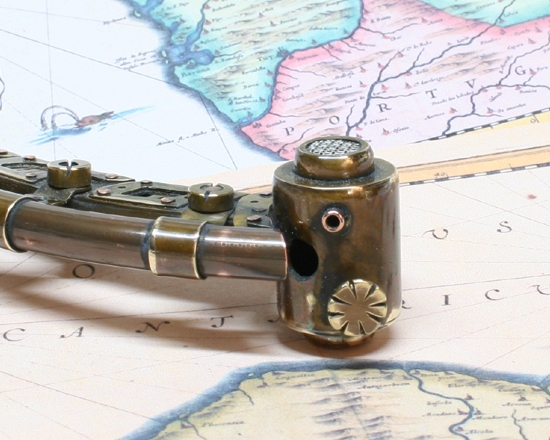

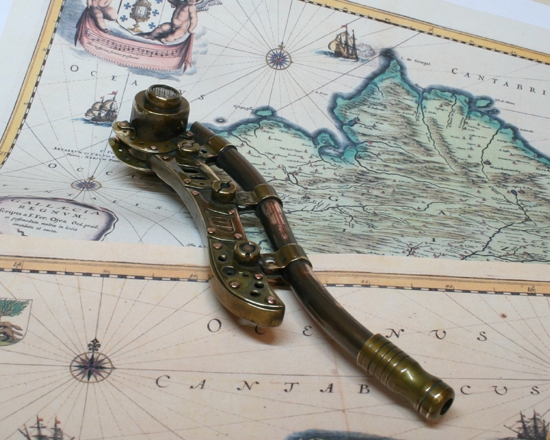

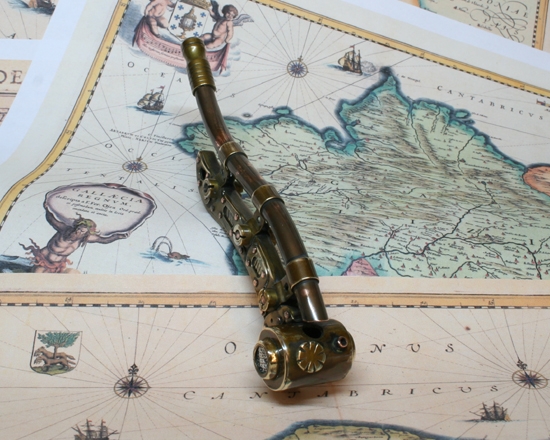

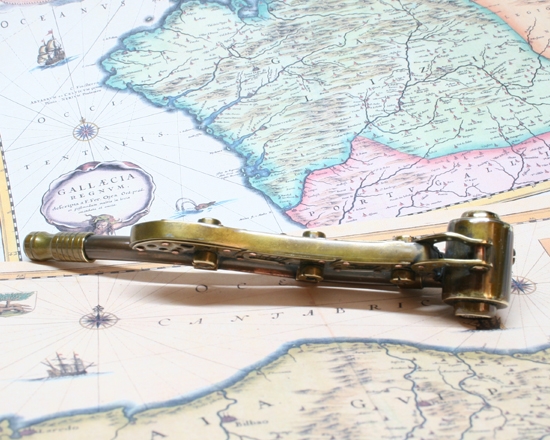

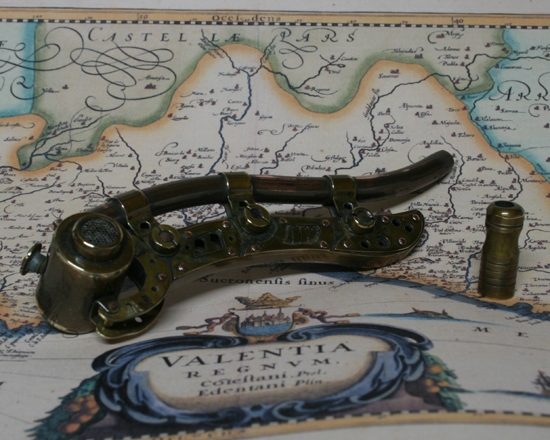

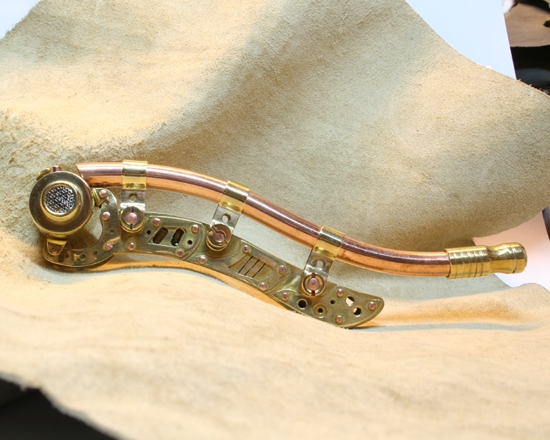

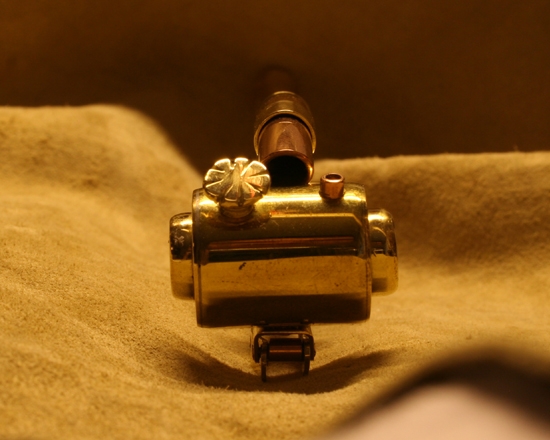

Далее ещё раз полировка. Финиш 🙂

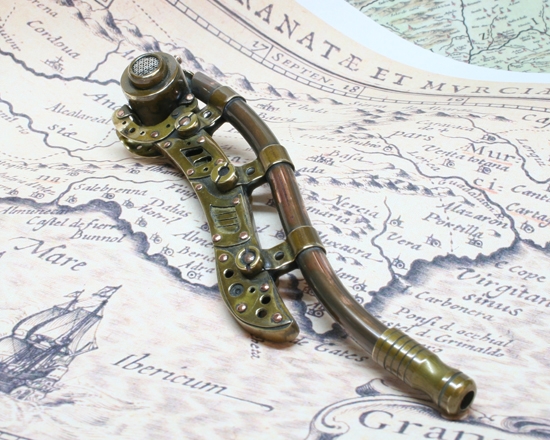

Свисток боцмана парового корабля (ворклог) (Фото 79)

Свисток боцмана парового корабля (ворклог) (Фото 80)

Свисток боцмана парового корабля (ворклог) (Фото 81)

Свисток боцмана парового корабля (ворклог) (Фото 82)

Свисток боцмана парового корабля (ворклог) (Фото 83)

Свисток боцмана парового корабля (ворклог) (Фото 84)

Свисток боцмана парового корабля (ворклог) (Фото 85)

Свисток боцмана парового корабля (ворклог) (Фото 86)

Свисток боцмана парового корабля (ворклог) (Фото 87)

Свисток боцмана парового корабля (ворклог) (Фото 88)

Свисток боцмана парового корабля (ворклог) (Фото 89)

Свисток боцмана парового корабля (ворклог) (Фото 90)

Свисток боцмана парового корабля (ворклог) (Фото 91)

Свисток боцмана парового корабля (ворклог) (Фото 92)

Свисток боцмана парового корабля (ворклог) (Фото 93)

Свисток боцмана парового корабля (ворклог) (Фото 94)

Свисток боцмана парового корабля (ворклог) (Фото 95)

Свисток боцмана парового корабля (ворклог) (Фото 96)

Свисток боцмана парового корабля (ворклог) (Фото 97)

Свисток боцмана парового корабля (ворклог) (Фото 98)

Свисток боцмана парового корабля (ворклог) (Фото 99)

Свисток боцмана парового корабля (ворклог) (Фото 100)

Тимофею свисток понравился 🙂 У агрегата получился не такой звонкий свист, как хотелось бы.
Следующую модель сделаю с регулировкой частоты звука (резонирующая камера будет подвижным элементом).
Благодарю всех за внимание!
Позитивного дня и новых проектов!

Самодельный судейский свисток

Как из пары пробок от минеральной воды и полосок жести сделать звонкий судейский свисток с трелью?
Самодельный судейский свисток
Сделать своими руками звонкий переливчатый свисток из подручных материалов не составляет большого труда.

Времени на изготовление уходит тоже не много.

Необходимые материалы для свистка:
- две пластмассовые пробки от бутылок из - под минеральной воды,
- пара полосок жести,
- цепочка,
- декоративные горошины.

Из инструментов понадобятся ножницы и клеевой пистолет, линейка

Самодельный судейский свисток
Самодельный судейский свисток
В обоих пробках прорезать небольшое отверстие
Самодельный судейский свисток
Из металлических полосок изготовить корпус свистка в такой последовательности

Получается вот такая заготовка
Самодельный судейский свисток
Согнуть конец пластина в кольцо по внутреннему диаметру пластмассовой пробки
Самодельный судейский свисток
Клеевым пистолетом нанести клей внутри пробки в желобок, в который будет входить торец корпуса свистка.

Сделать это сразу в одной пробке. Не давая остынуть клею - быстро поставить корпус. Вложить внутрь одну горошину. Тоже самое проделать со второй пробкой

Самодельный судейский свисток
При качественном склеивании боковин с корпусом воздух должен выходить только через щель
Самодельный судейский свисток
Стык между пробками на корпусе можно декоративно украсить
Самодельный судейский свисток
Самодельный судейский свисток
Прикрепить цепочку или шнурок
Самодельный судейский свисток
Как правило, свисток начинает работать сразу и не требуется никаких регулировок. Горошина внутри корпуса служит для создания трели. Тяжелой она быть не должна. Самодельный судейский свисток Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Отправить ответ

avatar
  Подписаться
Уведомление о
