Всё, что вы хотели знать про автолампы, но стеснялись спросить. Часть 1/3. Лампы накаливания.
Лампы накаливания известны очень давно, и на сегодняшний день технологии их производства достигли своего физического предела. В автомобиле они в основном применяются в качестве сигнальных: габариты, поворотники, стопсигналы. Это именно классические лампы накаливания: воздух из колбы откачан до достаточно глубокого вакуума, чтобы присутствующий в атмосфере кислород не окислял вольфрам. Вольфрамовая спираль работает при очень высокой температуре, максимально близкой к температуре плавления. Поэтому металл с поверхности нити активно испаряется, оседая на более холодной колбе, которая покрывается изнутри блестящим серым налетом, не пропускающим свет.
Спираль со временем истончается и лампа перегорает. Так заканчивают свой недолгий век габаритные лампы и лампы стоп-сигналов. А учитывая, что они прослужили одинаковое количество часов и были взяты из одной партии — я настоятельно вам рекомендую при перегорании одной из сигнальных ламп менять их все разом, потому что вслед за одной перегорят и остальные с небольшим промежутком времени.
Более продвинутой версией лампы накаливания является галогенная лампа.
В этих лампах наоборот, создано избыточное давление смеси инертных газов с примесями галогенидов. При этом последние вступают в обратимую химическую реакцию с испаряющимися молекулами вольфрама, не давая им долететь до колбы. Эти соединения затем распадаются на поверхности раскаленной добела спирали, высвобождая металлический вольфрам. Такие меры позволяют поднять рабочую температуру спирали, увеличить яркость и продлить ресурс лампы. Однако со временем вся спираль, которая у новой лампы гладкая и блестящая покрывается металлическим ворсом от происходящих в лампе превращений.
Спираль новой лампы
Спираль лампы, проработавшей некоторое время (увеличение по клику на картинке)
Дело в том, что при рабочей температуре спирали, близкой к температуре плавления происходит процесс роста кристаллической решетки металла — т.
н. рекристаллизация.
Со временем спираль становится рыхлой, молекулярные связи между отдельными кристаллами нарушаются, в таких местах возникают зоны повышенного электрического сопротивления, в то время как остальные области спирали в холодном состоянии наоборот имеют очень низкое сопротивление.
По этой причине большинство ламп накаливания перегорают именно в момент включения: где тонко, там и рвется. В зонах повышенного сопротивления выделяется запредельное количество тепла, которое расплавляет вольфрам и лампа с эффектным хлопком и вспышкой перегорает. Кстати, устройства плавного пуска позволяют отсрочить этот момент, продлевая срок службы ламп в 3-5раз. Этот принцип мы используем в своём реле ходовых огней РХО-23 — все режимы работы ламп в этом реле реализованы с постепенным нарастанием рабочего напряжения.
Еще одна распространённая причина выхода из строя ламп накаливания, особенно новых — загрязнения колбы.
На поверхности нашей кожи, даже на только что вымытых руках содержатся выделения сальных желез, которые оставляют практически невидимые отпечатки пальцев (да, привет дактилоскопистам!)
Эти отпечатки, оставленные на поверхности колбы новой лампы начинают испаряться при включении лампы, вызывая интенсивное охлаждение той части колбы, на которой они находятся, в то время как остальная колба быстро нагревается.
Из-за существенной разницы температур в стекле возникают термические напряжения, которые могут разрушить колбу.
Поэтому всегда обезжиривайте новые лампы перед их установкой, например, очистителем карбюратора — продается в любом автомагазине, стоит недорого и очень эффективно удаляет загрязнения с поверхности колбы.
Прогресс в области ламп накаливания, к которым кстати относятся все без исключения газонаполненные лампы (галогенки) приблизился к своему физическому пределу.
Кстати все галогенные лампы являются газонаполненными, поэтому выделение газонаполненных ламп в отдельную группу — не более чем рекламный трюк. Это именно обычные галогенки, да еще и с колбой, как правило, окрашенной в голубой или синий цвет. Цветная колба — это вообще идиотизм, потому что она представляет собой светофильтр, пропускающий определенный цвет, и отсекающий самую эффективную часть спектра лампы: желтую и красную. Т.е. светит такая лампа значительно хуже обычной, а стоит зачастую в 5-10 раз дороже! И что самое печальное — в этой помойной теме засветились все именитые бренды.
В итоге светят такие лампы немного «белее» обычных, но вот беда: светоотдача у них ожидаемо хуже, и в сырую погоду с ними нихрена не видно! Проведите простой эксперимент: поставьте такую лампу только в одну фару, а вторую пока не трогайте и включите ближний свет. Затем попеременно закрывайте своей тушкой свет от каждой из фар и сравнивайте пятно на дороге. Уверяю вас: сильно удивитесь!
Венцом творения в сфере ламп накаливания являются HIR лампы.
Эта аббревиатура расшифровывается как halogen infrared reflective. Можно сказать, это физический предел технологии производства ламп накаливания.
В hir лампе применена шарообразная колба, на поверхности которой сформировано так называемое горячее зеркало — например, послойное напыление металлического серебра и окиси индия для защиты серебра от окисления. Такое покрытие отражает инфракрасный спектр назад на спираль, вызывая локальный перегрев именно поверхности спирали, при этом температура основной массы вольфрама остается как у обычной лампы. За счет этого яркость такой лампы получается как у перекальных ламп +30%, но живет она гораздо дольше. Правда и стоит столько, что проще каждые месяц менять перекальные лампы :)
Изначально эти лампы задумывались как некий промежуточный вариант между галогенками и газоразрядными лампами. Но эта тема «не взлетела» из за их дороговизны и малораспространенности. Такие автолампы бывают всего в двух цоколях похожих на HB3 и HB4 (HIR2 и HIR1). Например, эти лампы стоят в секции дальнего света в Lexus серии IS и ES, а также в ближнем свете некоторых праворульных японских авто, выпущенных для внутреннего рынка Японии.
И даже бывают лампы HIR вот такой причудливой формы, похожие на ксеноновые, но это не ксеноновые лампы!
Это HIR лампы фирмы General Electric, произведённые по лицензии Toshiba.
Лампы +30% +50% +150% и лампы повышенной мощности.
Все плюсовые лампы — это обычные перекальные галогенки, у которых спираль тоньше и короче. Другими словами, они расчитаны не на 14В бортовой сети, а на 10-11В. Светят чуть ярче, но очень недолго! Срок их службы исчисляется неделями, а то и днями. Потом они ожидаемо перегорают. Физически реально изготовить такие лампы с прибавкой к яркости в те самые 30%. Всё остальное — реклама. Никаких +150% там в принципе быть не может. Ушлые барыги используют специальную методику подсчёта этих самых процентов, но кто помнит напёрсточников и картёжников — суть здесь та же: в дураках всегда остаётся покупатель.
Кстати, если света обычных галогеновых фар вам не хватает — стоит замерять напряжение на клеммах аккумулятора при заведённом двигателе и сравнить показания вольтметра с напряжением на самих лампах. Если оно отличется больше чем на полвольта — можно получить заметную прибавку к яркости, пробросив дополнительные провода непосредственно к лампе. Как правило, на многих авто есть проблемы с разминусовкой, и утечка происходит именно в минусовом проводе. Иногда просто «заземлив» лампы дополнительным проводом, можно получить почти двухкратный прирост яркости ламп.
А вот ставить лампы повышенной мощности в обычные фары ни в коем случае нельзя! В лучшем случае у вас поплавится разъём лампы, хуже, если поплавится и загорится проводка. В современных авто используются очень тонкие провода на пределе их возможностей, поэтому проблемы с проводкой вам гарантированы.
Именно лампы накаливания дают практически линейный спектр, наиболее близкий к идеальному спектру абсолютно черного тела.
К тому же они дёшевы и лишены эффекта мерцания, в их конструкции нет вредных веществ. Поэтому во многих областях, критичных к цветопередаче (например, хирургии), эти лампы прочно занимают свою нишу, несмотря на свой основной недостаток: крайне низкую энергоэффективность. Говоря проще: жрут электричества много, света дают мало, но он очень качественный.
В нашем магазине представлены самые распространённые автомобильные лампы. Мы специально выбрали недорогие, но при этом качественные лампы.
Часть 2. Газоразрядные лампы (ксенон)
Часть 3. Светодиодные фары и лампы (LED) — в процессе написания
Написать сообщение
ТОП-16 лучших лампочек h21 + как выбрать лампочки h21
Лампочки h21: какие лучше светят
Рейтинг лучших ламп h21
| Фото | Название | Рейтинг | Цена | |||
|---|---|---|---|---|---|---|
| Лучшие галогенные лампы h21 | ||||||
| #1 | OSRAM Original h21 |
⭐ 98 / 100 4 — голоса |
Узнать цену | |||
| #2 | Philips Vision h21 3100K |
⭐ 97 / 100 2 — голоса |
Узнать цену | |||
| #3 | OSRAM h21 55W PGJ19 2 Silverstar 2. 0 |
⭐ 95 / 100 2 — голоса |
Узнать цену | |||
| Лучшие галогенные лампы h21 с увеличенной яркостью | ||||||
| #1 | OSRAM Night Breaker Laser h21 +150% Next Generation |
⭐ 99 / 100 6 — голосов |
Узнать цену | |||
| #2 | OSRAM Night Breaker Silver h21 +100% |
⭐ 97 / 100 3 — голоса |
Узнать цену | |||
| #3 | Philips WhiteVision h21 +60% |
⭐ 94 / 100 2 — голоса |
Узнать цену | |||
| Лучшие галогенные лампы h21 с увеличенным ресурсом | ||||||
| #1 | Philips LongLife EcoVision h21 |
⭐ 98 / 100 |
Узнать цену | |||
| #2 | Narva Long Life h21 |
⭐ 94 / 100 |
Узнать цену | |||
| Лучшие лампы h21 для ПТФ | ||||||
| #1 | Lynx Auto PGJ19-2 h21 |
⭐ 98 / 100 3 — голоса |
Узнать цену | |||
| #2 | KOITO Whitebeam h21 4000K |
⭐ 96 / 100 1 — голос |
Узнать цену | |||
| #3 | MTF-Light Aurum h21 |
⭐ 94 / 100 3 — голоса |
Узнать цену | |||
| Лучшие лампы для использования вне города | ||||||
| #1 | OSRAM h21 Fog Breaker +60% |
⭐ 97 / 100 1 — голос |
Узнать цену | |||
| #2 | OSRAM Cool Blue Boost h21 PGJ19-2 +50% |
⭐ 93 / 100 2 — голоса |
Узнать цену | |||
| Лучшие светодиодные лампы h21 | ||||||
| #1 | OSRAM LEDriving HL 65211CW |
⭐ 99 / 100 1 — голос |
Узнать цену | |||
| #2 | IPF-Light Led Head 5000K h21 |
⭐ 98 / 100 3 — голоса |
Узнать цену | |||
| #3 | PHILIPS X-TREME ULTINON LED 11366XUWX2 h21 |
⭐ 96 / 100 5 — голосов |
Узнать цену | |||
ТОП-3 галогенных ламп h21
Людям, как правило, нужны самые обычные галогеновые лампы, если у них ограничены финансовые средства.
И ниже представлены три модели, которые каждый способен «потянуть».
OSRAM h21 55W PGJ19 2 Silverstar 2.0
OSRAM h21 55W PGJ19 2 Silverstar 2.0Параметры:
- назначение: дальний свет и ближний свет;
- мощность: 55 Вт;
- цветовая температура: 3200K;
- напряжение: 12 В.
Третье место среди галогеновых ламп занимает немецкий производитель Osram с его моделью Silverstar 2.0. У неё довольно высокая яркость, оптимальная для ночных поездок. Хороший ближний и дневной свет позволяет все четко увидеть: каждую ямку, каждое препятствие.
Однако у них есть один неприятный минус, который заключается в малом сроке службы. А это значит, что автовладельцу придётся довольно часто их менять, что автоматически бьёт по кошельку.
Но в целом, модель весьма неплоха, и если не сильно часто включать, лампы прослужат вам долго.
Плюсы
- Выгодная цена.
- Хорошая светоотдача.
- Высокое качество ближнего и дальнего света.
- Неплохое качество сборки.
Минусы
- Малый срок службы.
OSRAM h21 55W PGJ19 2 Silverstar 2.0
Philips Vision h21 3100K
Philips Vision h21 3100KПараметры:
- назначение: дальний свет и ближний свет;
- мощность: 55 Вт;
- цветовая температура: 3100K;
- напряжение: 12 В.
Второе место среди обычных галогенных автоламп занимает модель Vision от Philips, которая, как и всегда, удивляет своим высоким качеством. Эта модель выступает прямым конкурентом Osram Original. Как и предполагалось, есть некоторые послабления, и именно из-за них эта модель находится на втором, а не на первом месте.
Например, на упаковке обозначается улучшение до тридцати процентов, однако на практике этого не заметно.
Однако такой «прокол» компенсируется действительно хорошим распределением света, где дальней зоне уделено больше внимания, нежели у Osram. И потому дальний свет может считаться действительно дальним.
Единственным серьёзным минусом этой модели является слабый ближний свет, из-за которого можно не увидеть небольшие ямки.
И при всем этом нельзя не обратить внимание на цену. Она для такой неплохой модели не слишком высокая, и потому на эти лампы стоит обратить свой взгляд.
Плюсы
- Хороший дальний свет.
- Долгий срок службы.
- Адекватная цена.
Минусы
- Несколько слабый ближний свет.
Philips Vision h21 3100K
OSRAM Original h21
OSRAM Original h21Параметры:
- назначение: дальний свет и ближний свет;
- мощность: 55 Вт;
- цветовая температура: 3200K;
- напряжение: 12 В.
Лучшей галогеновой лампой является еще одна модель от немецкой фирмы Osram. Её по умолчанию используют многие автомобильные концерны в своих автомобилях. Такую лампу можно увидеть, например, у французских Renault, у немецких Mercedes и многих других.
Модель Original h21 гарантирует не только высокое качество, а ещё хороший свет, который по результатам многочисленных проверок оказывается лучше, чем у близких конкурентов.
Срок службы достаточно большой, потому можно не переживать о скорой их замене.
Единственный твердый минус данных ламп – они не слишком далеко освещают, что создает некоторые трудности при езде ночью или в плохую погоду.
Что еще в них можно выделить из минусов – так это их цена, однако за высокое качество можно отдать такую сумму.
Плюсы
- Высокое качество дальнего и ближнего света.
- Хороший срок службы.
- Качественная сборка.
Минусы
- Не слишком далеко светят.
OSRAM Original h21
ТОП-3 ламп h21 с увеличенной яркостью
Не всем хватает обычных ламп, а потому они начинают искать модели, у которых яркость значительно повышена. Ниже представлены три модели, которые отвечают требованиям людей, которым нужно больше света.
Philips WhiteVision h21 +60%
Philips WhiteVision h21 +60%Параметры:
- назначение: дальний свет и ближний свет;
- мощность: 55 Вт;
- цветовая температура: 3700K;
- напряжение: 12 В.
Третье место оказывается у модели от Philips WhiteVision, которая является компромиссным вариантом для тех, кто ищет не слишком дорогую, но более яркую лампу с цоколем h21.
Являясь более слабой по сравнению с «экстремальной» серией Racing Vision, WhiteVision оказывается вполне себе типичной «середнячковой» линейкой. И рассматриваемая модель является лишним подтверждением этому.
Свет у этой модели ламп относительно неплохой. Белый оттенок светового луча отлично смотрится на ближнем или дальнем расстоянии.
Ресурс у этих ламп довольно хороший, что позволит надолго забыть о проблеме их замен. Яркость света также довольно неплохая – увеличение до 60% сверх нормы сыграло свою роль.
Но в сравнении с Osram у этой модели есть некоторые недостатки. Немцы здорово обходят данную модель как в вопросе яркости, так и в вопросе дальности освещения. В остальном на эту модель можно положиться.
Плюсы
- Неплохие показатели яркости.
- Хорошая дальность освещения.
- Срок службы – высокий.
Минусы
- По сравнению с конкурентами Philips WhiteVision выглядит явно слабее.
Philips WhiteVision h21 +60%
OSRAM Night Breaker Silver h21 +100%
OSRAM Night Breaker Silver h21 +100%Параметры:
- назначение: дальний свет и ближний свет;
- мощность: 55 Вт;
- цветовая температура: 3200K;
- напряжение: 12 В.
Второе место занимает вариант от Osram, который по стоимости считается наиболее интересным из всей линейки ламп с увеличенной яркостью от данной фирмы. И, помимо цены, можно и нужно выделить увеличение яркости на 100% по сравнению с обычными галогенными лампами. С таким приростом свет от ламп становится ярче и все видно четче.
Кроме того, нельзя не выделить увеличенный срок службы, равный показателю у Osram Original h21.
По мнению экспертов сайта, данная модель – та самая «золотая середина», на которую стоит равняться и на которую стоит обратить внимание при выборе.
Плюсы
- Хороший свет вблизи и вдалеке.
- Яркость, при которой все четко видно.
- Неплохой срок службы.
- Адекватная цена.
Минусы
- Есть модели поярче.
OSRAM Night Breaker Silver h21 +100%
Видео — Обзор OSRAM Night Breaker Silver h21
OSRAM Night Breaker Laser h21 +150% Next Generation
OSRAM Night Breaker Laser h21 +150% Next GenerationПараметры:
- назначение: ПТФ, дальний свет и ближний свет;
- мощность: 55 Вт;
- цветовая температура: 4000K;
- напряжение: 12 В.
Первое место среди ламп с большей яркостью занимает еще одна модель фирмы Osram — Night Breaker Laser +150% Next Generation, который сразу же выделяется своей ценой.
По мнению экспертов сайта Obzor-Expert.com, высокая цена может скрывать в себе большое количество недостатков, и потому они провели короткую серию тестов с целью удостовериться, стоит ли данная модель своих денег.
У этой модели в сравнении с такой же моделью более раннего поколения довольно высокие показатели роста светового луча (до 150 м), более чистый яркий свет с оттенками белого, увеличен срок службы, стал больше обзор, что позволит все заметить раньше.
В целом, свет действительно хороший и приятный, потому эксперты не имеют к этой модели особых претензий. Единственный минус – цена: возможно, она несколько завышена. Если бы её чуть уменьшили, то эта модель была бы эталоном.
Плюсы
- Мощный дальний и ближний свет.
- Яркий белый цвет не слепит встречных водителей.
- Неплохой срок службы.
Минусы
- Высокая стоимость.
OSRAM Night Breaker Laser h21 +150% Next Generation
ТОП-2 ламп h21 с увеличенным ресурсом
Не всегда увеличение яркости является главным критерием.
Некоторым, скорее, важен высокий ресурс, и ниже представлены две модели с самыми лучшими показателя срока службы.
Narva Long Life h21
Narva Long Life h21Параметры:
- назначение: ПТФ, дальний свет и ближний свет;
- мощность: 16 Вт;
- цветовая температура: 6000K;
- напряжение: 12 В.
Второе место занимает Narva, которая экспертов сайта Obzor-Expert.com несколько расстроила. Причиной этому является меньший по сравнению с конкурентами ресурс. При этом по цене они и Philips довольно близки.
В остальном лампы примечательны стабильно хорошим качеством, неплохим светораспределением и цветовой температурой, близкой к дневному свету.
Если сравнивать обе фирмы, то Philips даст все то же самое и вдобавок увеличенный ресурс, нежели Narva.
Плюсы
- Качество света.
- Легко найти и купить.
Минусы
- Есть варианты получше, например, тот же Philips.
Narva Long Life h21
Philips LongLife EcoVision h21
Philips LongLife EcoVision h21Параметры:
- назначение: дальний свет и ближний свет;
- мощность: 55 Вт;
- цветовая температура: 3100K;
- напряжение: 12 В.
Первое место среди ламп с увеличенным сроком службы занимает модель от фирмы Philips. Хотя ей не удается делать действительно качественные лампы, сравниваемые с Osram в вопросе яркости, зато она обгоняет немцев в вопросе срока службы.
Важно! По цене данная модель на 20% дороже обычных ламп от этой же фирмы, зато по сроку службы превосходит раза в два.
Еще важно отметить хороший ближний свет, который можно использовать с уверенностью. А вот дальний немного «подкачал».
Цветовая температура у этой модели находится в пределах желтого цвета, которая замечательно подходит для ПТФ и чуть меньше – для обычных фар.
В целом, эта модель, если смотреть на цену и качество, получает первое место безо всяких сомнений от экспертов сайта Obzor-Expert.com.
Плюсы
- Большой срок службы.
- Качественный ближний свет.
- Высокое качество сборки.
- Адекватная цена.
Минусы
- Немного слабый дальний свет.
Philips LongLife EcoVision h21
Возможно, вам интересно узнать, какие лампы h5 для автомобиля приобрести
ТОП-3 ламп h21 для ПТФ
Как правило, лампы с цоколем h21 подбирают для ПТФ. Поэтому выделим три лучшие модели, которые предложат то, что действительно необходимо для комфортной езды.
MTF-Light Aurum h21
устройство, принцип работы, схема подключения, виды и технические характеристики
Несмотря на большое количество типов источников света, галогенные лампы (ГЛ) не теряют популярности. Их главные преимущества в яркости и направленности света. Статье поможет разобраться в их видах и характеристиках.
Устройство и принцип действия.
Галогенная лампа – это лампа накаливания, в колбу которой добавлены пары брома или йода (так называемый буферный газ).
Конструкция ГЛ с цоколем Е27.
Лампа состоит из стеклянной колбы, вольфрамовой спирали, металлического цоколя.
Прохождение электрического тока через спираль вызывает разогрев металлической спирали. При температуре 3000⁰ С вольфрам начинает светиться – лампа дает свет.
Конструкция очень похожа на лампу накаливания. Кроме нескольких различий. Во-первых, стекло для ГЛ используется кварцевое, а не обычное. Во-вторых, внутрь колбы добавлены галогены. Эти отличия дают следующие преимущества:
- Увеличение срока службы. Вольфрам при нагреве ионизируется и испаряется. В атмосфере брома и йода катионы металла вступают в реакцию объединения с галоген-анионами. Далее получившаяся молекула оседает и разлагается на нагретых участках спирали: вольфрам снова в металлической форме. Таким образом, спираль меньше изнашивается и служит дольше. К тому же металл не оседает на стенках колбы – она не темнеет.
- Увеличение светоотдачи. Добавление галогенов способствует более высокому разогреву спирали. Следовательно, лампа светит ярче, чем лампа накаливания.
- Уменьшение размеров. Кварцевое стекло выдерживает большую температуру, чем обычное. Его использование в галогенных лампочках позволило уменьшить размеры источников света. За счет этого снизился расход буферного газа, и увеличилось давление внутри колбы. А повышенное давление приводит к еще более медленному испарению вольфрама – лампа служит еще дольше.
Виды галогенных ламп.
Существует множество видов и типов галогенных источников света.
Линейные. Лампы в форме трубки. Используются для освещения больших площадей: складов, цехов, улицы. Используются в прожекторах. Такие источники света прочные, яркие, мощные. Но не энергоэффективные.
Капсульные. Компактные, небольшие, маломощные. Применяются для точечной декоративной подсветки, в автомобилях. Подходят к светильникам открытого типа. Могут использоваться с отражателем.
С отражателем. Состоят из миниатюрной лампочки с куполообразным отражателем.
Такие светильники создают направленное излучение в заданное пространство. Отражатели бывают алюминиевыми или интерференционными. В первом случае тепло отводится вперед, а во втором – назад. Также выпускают источники света с отражателем с защитной крышкой. Используются для подсветки, настольных и настенных светильников, в подвесных потолках, автомобилях, прожекторах.
С внешней колбой. Предназначены для замены ламп накаливания. Выпускаются с типовыми цоколями Е14 и Е27, что позволяет вкручивать их в обычные люстры и светильники. Во внутренней кварцевой колбе размещается миниатюрная или трубчатая галогенная лампочка. А внешняя стеклянная колба предназначена для защиты лампы от грязи, а человека от ожогов. Внешняя колба изготавливается разных форм и цветов.
IRC-галогенные лампы. Аналог ламп с отражателем, который покрыт особым составом, отражающим инфракрасное излучение. Наиболее энергоэффективный вид. Особое покрытие отражает инфракрасное излучение от вольфрамовой спирали обратно на спираль.
В результате растет температура вольфрама и снижается теплопотери. В итоге уменьшается потребление электричества и возрастает срок службы.
Галогенные люстры. Миниатюрные, красивые лампочки – хорошая находка для оформления интерьеров. Рекомендуется использовать керамические патроны во избежание перегрева.
Низковольтные. Источники света, работающие от напряжения 6, 12 или 24 В. Самый распространенный вариант – 12-вольтовые. Подходят для освещения легковоспламеняющихся объектов и помещений с повышенным уровнем влажности. Применяют для безопасного освещения в музеях, точечной подсветки и т.д. Используются для работы в аккумуляторных приборах, транспортных средствах. Подключаются через понижающий трансформатор.
ГЛ разделяются по типу цоколя. В зависимости от назначения, размера, конструкции лампы оснащают разными типами цоколей.
- Для замены ламп накаливания служат галогенные с резьбовыми цоколями Е14 и Е27.
- Линейные оснащаются разъемом R
- Для автомобилей выпускают лампы с цоколем H/ HB: Н3, Н19, Н1, Н11; HB4, HB3 и др.
- Низковольтные источники света оснащают штырьковым цоколем GU 5.3, G4, GY 6.35, GU10, G9 или G12 чтобы предотвратить их монтаж в сеть 220 В.
Типы цоколей.
Технические характеристики галогенных источников света.
- Тип цоколя. От него зависит размер, конструкция светильника, схема подключения.
- Рабочее напряжение: постоянное (6, 12, 24 Вольта) или переменное.
- Мощность. Зависит от конструкции источника света: линейный лампы выпускают до 20 кВ, а миниатюрные бывают 20, 30, 40, 50 Вт и др.
- Цветовая температура: практически не меняется. Находится в интервале 2700 – 3000 К. Теплый свет комфортен для глаз.
- Индекс цветопередачи. Приближается к 100 – цвета не искажаются.
- Срок службы. В среднем 2000 часов. Если же условия работы будут «идеальными» (без скачков напряжения и т.п.), то он увеличится до 4000 часов.
Схема подключения.
Светильники, питающиеся напряжением в 220 В, включаются сразу в сеть.
Несколько ламп соединяются параллельно друг другу.
Электрическая схема подключения ГЛ к сети 220 В.
Срок службы галогенных ламп зависит от равномерности подаваемого напряжения. Для сглаживания скачков сети питания рекомендуется подключать лампы через специальный блок защиты. Он выполняет функции стабилизатора.
Электрическая схема со стабилизатором.
Для светильников, работающих на постоянном токе, необходим понижающий трансформатор. Для нескольких галогенных ламп соединение также должно быть параллельным.
Электрическая схема подключения ГЛ, работающей от постоянного тока.
Помните о безопасности при работе с электричеством!
Особенности эксплуатации.
Отличия галогенных источников света представлены в таблице.
Параметр | Тип источника света | |||
Галогенная | Накаливания | Люминесцентная | Светодиодная | |
Срок службы, ч | 2000-4000 | 1000 | 10000-15000 | 20000-50000 |
Цветовая температура, К | 2700-3000 | 2400-2700 | 2700-6000 | 2800-10000 |
Экологическая безопасность/утилизация | Безопасны/отдельно от обычного стекла | Безопасны/обычная | Опасны/специальные пункты приема | Безопасны/обычная |
Цена | Средняя | Низкая | Выше средней | Высокая |
Нагрев | Очень сильный | Сильный | Низкий | Низкий |
Во время эксплуатации не стоит касаться лампочек голыми руками.
На коже есть жир, который остается на колбе, и приводит к ее почернению и перегоранию лампы. Желательно заменять ГЛ в перчатках или при помощи салфеток. Отпечатки пальцев стирают спиртом или другой обезжиривающей жидкостью. Все это не относится к лампам с двойной колбой.
Интересно, что если температура внутри колбы упадет ниже 250⁰С, то галогены не смогут вступить в реакцию с вольфрамом. Галогенный источник света будет работать, как лампа накаливания. Из-за этого нежелательно применять диммер: при снижении яркости уменьшится температура буферного газа. Источник света перестанет работать как надо.
При наличии диммера необходимо периодически включать лампу на полную мощность. Источник света сможет раскалиться до нужной температуры, чтобы галогены вступили в реакцию с вольфрамом. Спираль самовосстанавливается.
Стабильное напряжение также увеличивает срок службы. Для этого применяются стабилизирующие блоки защиты.
Лампы без внешней колбы не подходят для подвесных потолков. Это приведет к расплавлению потолка.
ГЛ лучше не утилизировать совместно с обычным стеклом.
Достоинства и недостатки.
Плюсы
- Компактность.
- Универсальность.
- Простота подключения.
- Отличная цветопередача.
- Низкая цена.
- Большой выбор моделей, форм и размеров.
- Не зависят от перепадов температур.
Минусы
- Большой разогрев колбы.
- Чувствительность к перепадам напряжения.
- Сложности диммирования.
- Хрупкость.
Производители качественных галогенных ламп.
Для дома удобнее применять резьбовой цоколь.
Для освещения квартир подходят все модели кроме линейных. Хороший вариант — лампы с внешней колбой. Они специально разработаны в качестве замены лампам накаливания. Но лучше уточнить в инструкции к люстре или светильнику, какие лампочки с ним совместимы.
Обратите внимание на тип цоколя лампочки и необходимое напряжение. Для обычных люстр удобнее привычные резьбовые Е14 и Е27.
Во избежание дополнительных сложностей с подключением выбирайте лампы, работающие от переменного тока.
Перед покупкой рассчитайте суммарную мощность лампочек: она не должна превышать нагрузку люстры.
Поскольку галогенные лампы сильно нагреваются, располагайте их на достаточном расстоянии от пластиковых и бумажных материалов.
Среди производителей выделяются следующие:
- Osram. Немецкий изготовитель, соблюдающий мировые стандарты качества. Специализируется на выпуске разнообразных источников света. Для бытового применения изготавливают галогенные лампы разного дизайна и мощности.
- Philips. Производитель из Нидерландов. Лидирует на рынке осветительных приборов. Выпускает светильники для освещения дома, прожекторов, для автомобилей. Лампы для фар комплектуются специальным фильтром, который уменьшает их пожелтение.
- Navigator. Российский производитель. Изготавливает источники света по российским и мировым стандартам качества. Специализируется на галогенных лампах для внутреннего и наружного освещения.
- Camelion. Российский производитель, ставящий качество на первый план. Источники света неоднократно проверяются, в том числе в собственных лабораториях. Лидирует в выпуске светильников для дома и офисов.

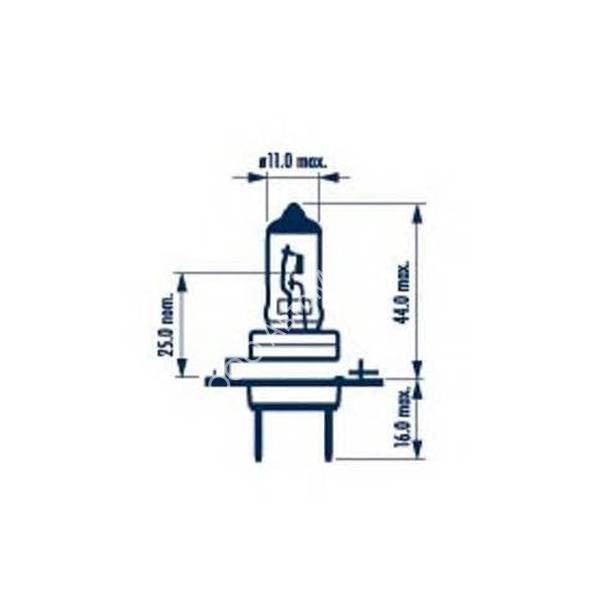

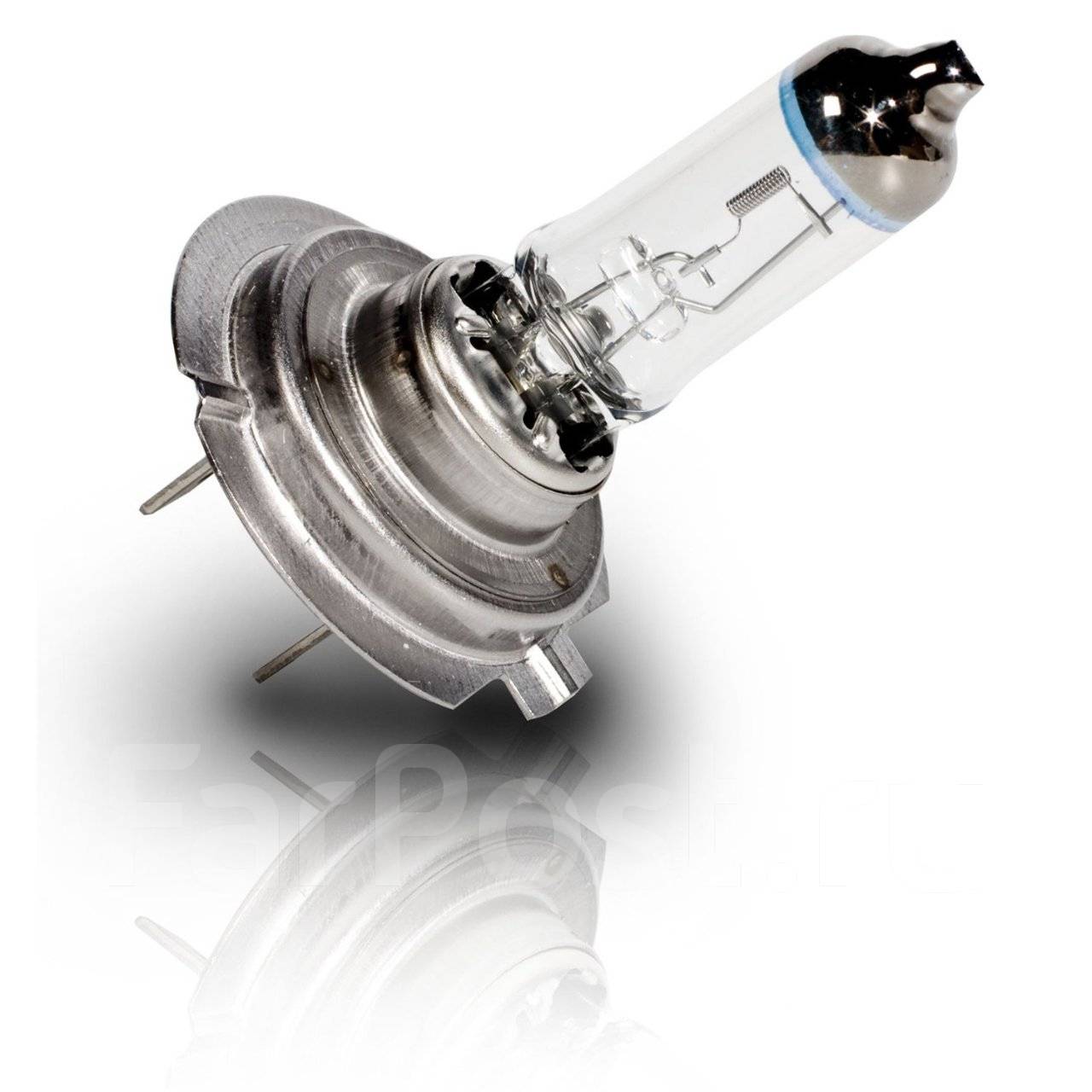

Поставил лампы h28 вместо H7. Рассказываю, что случилось с отражателем за месяц
В наших прошлых статьях мы уже рассматривали тему освещения автомобиля. И, как оказалось, тема замены ламп ближнего света H7 на h28 вызвала немало обсуждений. Первый вариант чаще всего устанавливают на автомобили с раздельным отражателем на ближний и дальний. А о втором практически никто и не слышал. Так вот, эти h28 были разработаны для оптики с линзами под галогеновые лампочки. Внешних отличий между ними практически нет. Только отличие в самом цоколе, да и заявленная мощность на 10 ватт больше.
Замена ламп
И вот пришел момент Х. Я поменял лампы на своем автомобиле. И, скажу вам честно, был приятно удивлен. Света стала значительно больше. Границы света остались все те же. Не обошлось и без негатива. Часть рулевых прировняли подобную доработку с установкой ксенона. Якобы эти лампы не попадают в фокус отражателя, да и освещают все, кроме дороги.
Следующим спорным моментом была проводка автомобиля. Остальная часть «мастеров» считает, что заводская проводка не предназначена для таких нагрузок. Если установить лампы, то ездить можно только с огнетушителем в ногах. А я вам скажу, что все это полный бред.
Я уже намотал около 12 000 км. и большую часть расстояния я ехал ночью. Днем включал только заводские дневные ходовые огни. Время от времени проверял состояние проводки. И никакого нагрева я не заметил, даже после непрерывной 6-ти часовой поездки. Все уязвимые места проводки были целыми.
Так в чем же проблема?
И лишь один момент в обсуждении мне показался более-менее адекватным. Пользователи спрашивали о том, как поведут себя отражатели и стекло фары? Может ли установка более мощных ламп негативно отразится на этих элементах автомобиля? Что же, объясняю.
Еще до «модернизации» автомобиля нашел в интернете сравнение двух ламп. Правда, видео было на английском языке, но суть я уловил. Пользователь замерял температуру жестяных банок после длительного нагрева лампами H7 и h28. Отличие составило всего-то 15 градусов. Как по мне, то не критично. А теперь покажу, что стало с моими фарами.
Защитная пленка, которую я клеил вместе с установкой фар, сильно пожелтела. Но фара под ней не пострадала. Поверхность была полностью целой и прозрачной.
Отражатель так же не пострадал. Вообще никаких изменений, как это бывает с ксеноном или некоторыми LED лампами. Считаю, что 12 тыс. км пробега достаточно, чтобы появились хоть какие-то изменения.
И не подумайте, я ни в коем случае ничего не рекомендую. Любые доработки своего автомобиля необходимо тщательно обдумывать. Помните, что на дороге есть и другие автомобилисты, которым может быть неприятен ваш «тюнинг».
Остались вопросы или есть, что добавить по статье? Пишите в комментариях, возможно это очень поможет читателям в будущем.
Так же подписывайтесь на наш канал в ДЗЕНЕ.История ламп накаливания
самое глубокое изобретение со времен искусственного пожара
История лампы накаливания (1802 — сегодня)
лампа накаливания была второй разработанной формой электрического света. для коммерческого использования после угольной дуговой лампы. Это вторая по популярности лампа в мире после люминесцентных ламп. лампы. На этой странице мы рассказываем о традиционных лампах накаливания.Галоген лампы также являются источниками света накаливания, но у них есть своя страница Вот. Традиционная лампа накаливания не просто источник света, но стал символом новаторства.
Преимущества:
* Отлично подходит для освещения небольших площадей
* Хорошая цветопередача: CRI 100, что является наилучшим возможным
* Дешево в производстве
* Отсутствие количества токсичных материалов, которые нужно утилизировать (например, ртуть, токсичные сплавы,
или полупроводники)
* Легко используется в схемах стробоскопа или диммирования
Недостатки:
* Неэффективно (90% энергии уходит на тепло, 10%
делает видимым свет)
* Обычные лампы накаливания не подходят для освещения больших
области.
Требуется много, чтобы осветить большую площадь, тогда как только одна лампа HID
можно осветить большую открытую площадку. Для этого пригодится галогенная лампа накаливания.
цель, но она не рассматривается на этой странице.
|
Ниже: Видео о лампе накаливания. 6 мин. YouTube должен не будет заблокирован вашим сервером .
1.
Как это работает
Лампа накаливания лампочки работают, пропуская электрический ток через резистивный материал.Обычно материалы начинают светиться до достижения точки плавления. Наиболее материалы будут светиться тускло-красным цветом, когда они достигнут 525 по Цельсию. Большинство материалов загораются или расплавляются, и из них нельзя получить хорошую нить.
Нити
сделаны из материалов с высокой температурой плавления. вольфрам может достигать 3422 C, прежде чем он тает. Это более высокая температура
чем дойдет любая лампа (кроме угольной дуговой лампы, которая достигает 3500
C).
Из других материалов получаются хорошие волокна или части волокон, включая
тантал, молибден и углерод.
Почему излучает ли материал свет при пропускании электрического тока через Это?
Когда вы проходите ток через материал нити накала, сопротивление создает тепло. Атомы в материале поглощают энергию. Электроны вокруг атомов возбуждены и временно достигают орбитали, которая находится дальше от ядра.Когда электронная орбита коллапсирует на более низкую орбиталь, она выбрасывает лишнюю орбиту. энергия в виде фотона.
Накаливание — это тепловое излучение. Постоянно выделяется тепло
объекты вокруг нас, мы просто не можем их видеть. Когда жара становится достаточно сильной
он достигает видимых нам длин волн. Он начинается с красного и идет
вверх по спектру.-(1-Bombilla)-854331367.jpg)
Длина волны / цвет света зависит от того, как
высвобождается много энергии и какой атом высвобождает.В лампе накаливания большая часть тепловой энергии (90%) выделяется в
инфракрасный спектр, который находится чуть ниже видимого света. Это тоже
что делает лампу неэффективной. Мы не используем эту часть спектра
для ламп нам нужен только видимый спектр. Это
основное объяснение. Подробнее о химии можно прочитать в учебнике.
или онлайн.
2. История и разработкиг. история лампы накаливания сосредоточена на развитии типов нитей, поэтому организуем по нитям. Платина и иридиевые нити: 1802-1880’s Хамфри Дэви создал первую лампу накаливания, пропустив
ток через платиновую полоску. Это вызвало свечение и не
длились долго, но положили начало развитию ламп накаливания. |
В течение следующих 70 лет экспериментаторы продолжали использовать платину.
и иридий. Frederick de Moleyns использовал платиновую нить
в вакуумированной стеклянной трубке для изготовления лампочки.Это было только мягко
удачно из-за почернения колбы, которая перекрывала свет
вывод. Возгорание материала нити и почернение
верхняя сторона лампы была неприятной постоянной проблемой
для первых изобретателей ламп. Платиновый материал также был дорогим.Лампа накаливания | Типы лампочек
Какие они?
Лампа или лампа накаливания — это источник электрического света, работающий от накаливания, который представляет собой излучение света, вызванное нагреванием нити накала.Они выполнены в чрезвычайно широком диапазон размеров, мощности и напряжения.
Откуда они взялись?
Лампы накаливания являются оригинальной формой электрического освещения и используются более 100 лет.
Хотя Томас Эдисон считается изобретателем лампы накаливания, существует ряд
люди, которые изобрели компоненты и прототипы лампочки задолго до Эдисона.
Один из тех людей был британский физик Джозеф Уилсон Свон, который фактически получил первый патент на полную лампу накаливания. лампочка с углеродной нитью 1879 г.Дом Свон был первым в мире, который освещался лампочкой. Эдисон и Суон объединили свои компании и вместе они первыми разработали коммерчески жизнеспособную лампочку.
Как они работают?
Лампа накаливания обычно состоит из стеклянного корпуса, содержащего вольфрамовую нить. Электрический ток проходит через нить накала, нагревая ее до температуры, при которой возникает свет.
Лампы накаливания обычно содержат стержень или стеклянную опору, прикрепленную к основанию лампы, что позволяет электрическим контактам проходить через колбу без утечек газа / воздуха.Небольшие провода, встроенные в стержень, поддерживают нить накала и / или ее выводные провода.
Стеклянный кожух содержит либо вакуум, либо инертный газ для сохранения и защиты нити от испарения.
Схема, показывающая основные части современной лампы накаливания.- Стеклянная колба
- Инертный газ
- Вольфрамовая нить
- Контактный провод (идет к ноге)
- Контактный провод (идет к базе)
- Опорные тросы
- Держатель для стекла / подставка
- Базовый контактный провод
- Резьба винтовая
- Изоляция
- Электрический ножной контакт
Где они используются?
Лампы накаливания не требуют внешнего регулирующего оборудования, имеют очень низкую стоимость производства и хорошо работают как на переменном, так и на постоянном токе.Они также совместимы с устройствами управления, такими как диммеры, таймеры и фотодатчики, и могут использоваться как в помещении, так и на улице.
В результате лампа накаливания широко используется как в домашнем, так и в коммерческом освещении, для портативного освещения, такого как настольные лампы, автомобильные фары и фонари, а также для декоративного и рекламного освещения.
Планируется, что к 2014 году производство многих ламп накаливания будет прекращено. Щелкните здесь, чтобы узнать больше о Законе об энергетической независимости и безопасности 2007 года и о том, как он может повлиять на вас.
Другие полезные ресурсы
Векторные изображения Лампа накаливания, Стоковые векторные изображения Лампа накаливания
и Роялти-Фри Изображения Лампа накаливания | Графический символ значка лампы накаливания простой черная линия. Значок лампы TLit Light BulbLight. Символ идеи.Символ лампочкиРазличные значки лампочекЛампаИконы фотографииИкона лампыДва типа лампочекЧерная лампаЭнергосберегающие и простые идеи лампочекНабор лампочек и лампочек cfl Сохранение лампочки, компактная люминесцентная лампа и лампа накаливания Набор иконок элементов освещения.
Эволюция света Лампа освещения Эволюция Набор иконок элементов освещения. Тонкие линии дизайнаСтильные иконки для фотографий Иконки для фотографий — тема отраженияИконы для напольной лампыТри тонких линий для лампИконы для фотографийЭнергосберегающие спиральные эко-лампы флуоресцентные лампы линейный значок экологически чистая планета Концепция экологииПлоская инфографическая энергосберегающая лампа, преимущества компактных люминесцентных ламп и ламп накаливания для общего освещения набор. Эволюция света Узор на тему Информационные технологии.Фирменный орнамент для одежды. Изображение готово к печати и размещению на сайте. Векторная иллюстрация на белом фоне изолированных. Рисунок контура для интерьера. Набор иконок элементов освещения. Эволюция света Набор значков элементов освещения Набор значков мастерства 100 человек, плоский стильЧеловек в воздушном шаре в виде лампы накаливанияЛампа накаливанияНабор 100 значков тренировки чувства, плоский стиль Набор значков мастерства 100 человек, плоский стиль 100 иконок товаров связи, плоский стиль100 рекламных значков мегаполиса набор, плоский стиль Набор иконок элементов освещения.
