Гидромуфта это: Гидравлическая муфта — Википедия – Гидромуфта — Энциклопедия журнала «За рулем»

Гидравлическая муфта — Википедия

Рисунок гидромуфты в разрезе из автомобиля фирмы Даймлер (1930-е годы)

Гидравлическая муфта (гидромуфта, турбомуфта) — вид гидродинамической передачи, в которой, в отличие от механической муфты, отсутствует жёсткая кинематическая связь между входным и выходным валом, и, в отличие от гидротрансформатора, отсутствует реактор.

Гидравлическая муфта

Колесо, соединённое с ведущим валом, называется насосным колесом, а колесо, соединённое с ведомым валом, называется турбинным колесом. Фактически насосное колесо представляет собой лопастной насос, а турбинное — лопастной гидравлический двигатель. Оба эти колеса находятся в одном герметичном корпусе и максимально сближены друг с другом (но не соприкасаются), и жидкость при вращении насосного колеса попадает непосредственно на турбинное колесо, сообщая последнему вращающий момент. В отличие от гидротрансформатора, моменты на насосном и турбинном колёсах всегда практически одинаковы.

Коэффициентом трансформации гидромуфты называют отношение угловой скорости ведомого вала к угловой скорости ведущего вала:

i=ω2ω1,{\displaystyle i={\frac {\omega _{2}}{\omega _{1}}},}

где ω2,{\displaystyle \omega _{2},} — угловая скорость ведомого вала; ω1{\displaystyle \omega _{1}} — угловая скорость ведущего вала.

Также можно утверждать, что коэффициент трансформации равен отношению частоты вращения ведомого вала к частоте вращения ведущего вала.

Учитывая равенство моментов на ведущем и ведомом валах, можно записать, что КПД гидромуфты равен коэффициенту трансформации:

η=N2N1=M2∗ω2M1∗ω1=ω2ω1=i,{\displaystyle \eta ={\frac {N_{2}}{N_{1}}}={\frac {M_{2}*\omega _{2}}{M_{1}*\omega _{1}}}={\frac {\omega _{2}}{\omega _{1}}}=i,}

где N2{\displaystyle N_{2}} и N1{\displaystyle N_{1}} — мощность, соответственно, на ведомом и ведущем валах; M2{\displaystyle M_{2}} и M1{\displaystyle M_{1}} — момент вращения на ведомом и ведущем валах.

Гидромуфты применяются в коробках передач автомобилей, некоторых тракторов, в авиации и других областях техники.

Перед механическими муфтами гидромуфты имеют те преимущества, что ограничивают максимальный передаваемый момент, и, таким образом, предохраняют приводной двигатель от перегрузок (что особенно важно при пуске двигателя), а также сглаживают пульсации момента.

Однако КПД гидравлической муфты ниже, чем КПД механической.

M_{1} Разобранные гидромуфты вспомогательных приводов тепловоза ЧМЭ3

Создание первых гидродинамических передач связано с развитием в конце XIX века судостроения. В то время в морском флоте стали применять быстроходные паровые турбины, что вызвало необходимость понижения оборотов вала до скорости вращения гребного винта в пределах 200—300 об/мин или ниже — на крупногабаритных судах, т.к. наиболее высокий КПД гребных винтов проявляется именно в этих пределах. Кроме этого, высокие обороты вызывают кавитацию на лопастях и большие нагрузки. Это потребовало применения дополнительных механизмов. Поскольку технологии в то время не позволяли изготавливать высокооборотистые шестерённые передачи, то потребовалось создание принципиально новых передач. Первым таким устройством с относительно высоким КПД явился изобретённый немецким профессором Г. Фётингером гидравлический трансформатор (патент 1902 года)[1], представлявший собой объединённые в одном корпусе насос, турбину и неподвижный реактор. Однако первая применённая на практике конструкция гидродинамической передачи была создана в 1908 году и имела КПД около 83 %. Позднее гидродинамические передачи нашли применение в автомобилях. Они повышали плавность трогания с места. В 1930 году Гарольд Синклер (англ. Harold Sinclair), работая в компании Даймлер, разработал для автобусов трансмиссию, включающую гидромуфту и планетарную передачу

[2]. В 1930-х годах производились первые дизельные локомотивы, использовавшие гидромуфты[3].

В СССР первая гидравлическая муфта была создана в 1929 году.

  • Лепешкин А.В., Михайлин А. А., Шейпак А.А. Гидравлика и гидропневмопривод: Учебник, ч.2. Гидравлические машины и гидропневмопривод. / под ред. А. А. Шейпака. - М.: МГИУ, 2003. - 352 с.

Гидромуфта — Энциклопедия журнала "За рулем"

Гидромуфта - механизм передачи крутящего момента от ведущего вала двигателя к коробке передач. Часть гидромеханической трансмиссии. В прошлом гидромуфта устанавливалась на автомобили с полуавтоматическими и автоматическими коробками передач. В наши дни гидромуфта вытеснена гидротрансформатором.

Устройство

Гидромуфта самый простой элемент гидромеханической трансмиссии. Крутящий момент на ведущем валу гидромуфты равен крутящему моменту на ведомом валу, таким образом, гидромуфта не изменяет крутящий момент, передаваемый через нее с вала двигателя на коробку передач.
Гидромуфта состоит из трех основных деталей - картера, ведущего (насосного) колеса и ведомого (турбинного) колеса. Насосное и турбинное колеса имеют одинаковую конструкцию и обычно совпадают по форме. В разрезе оба колеса имеют форму полуокружности, образуя в собранном виде окружность с небольшим зазором по центру. Внутри желоба колес установлены поперечные лопатки - в ведущем колесе направляющие, в ведомом турбинные. Колеса установлены напротив друг друга с минимальным зазором. Внутренняя полость картера гидромуфты заполнена маслом.

Принцип действия

Насаженное на вал двигателя подобно ведущему диску сцепления насосное колесо вращается внутри герметичного картера гидромуфты, приводя направляющими лопатками в движение заполняющее гидромуфту масло. Вязкое масло попадает на турбинные лопатки ведомого колеса, передавая им кинетическую энергию насосного колеса, в результате чего ведомое колесо приходит во вращение.

При увеличении оборотов двигателя движение масла внутри гидромуфты усложняется. Оно складывается из переносного и относительного движений. При этом переносное движение масла возникает при воздействии вращающихся лопаток насосного колеса. А относительное движение возникает под действием центробежных сил - масло перемещается от центра насосного колеса к его периферии. Таким образом суммарная скорость движения масла, отбрасываемого лопатками насосного колеса на турбинные лопатки ведомого колеса определяется векторной суммой скоростей переносного и относительного движения. На практике это означает, что при повышении частоты вращения ведущего колеса гидромуфты повышаются обе составляющие суммарной скорости движения масла, но при этом возрастающая скорость относительного движения снижает КПД гидромуфты, поскольку часть кинетической энергии лопаток насосного колеса расходуется на центробежное перемещение масла.

Достоинства и недостатки гидромуфты

В настоящее время гидромуфты устанавливаются на автомобили с полуавтоматическими коробками передач (грузовые, автобусы, реже легковые), на тракторы, в авиационные турбины, применяются в металлообрабатывающих станках. К достоинствам гидромуфты можно отнести простоту конструкции, обеспечение плавности изменения крутящего момента, передаваемого от двигателя на механизмы трансмиссии, снижение ударных нагрузок на шестеренчатые пары коробок передач.

Недостатком гидромуфты является меньший по сравнению с гидротрансформатором коэффициент полезного действия из-за больших потерь при высоких оборотах ведущего вала двигателя. По этой причине на современные легковые автомобили гидромуфты практически не устанавливаются.

Статья в журнале "За рулем" №8, 1957

Что такое гидромуфта и где применяется

Гидромуфта – это важный элемент автомобиля, являющийся важной частью полуавтоматической, а также автоматической коробки передач. Основное применение устройства заключается в передаче крутящего момента к коробке передач от ведущего вала. Оно состоит из двухлопастных колес, которые установлены в особом корпусе. Он заполнен специальным маслом, которое является рабочей жидкостью. Валы не имеют жесткой связи, что дает возможность обеспечивать плавную передачу вращения между осями без резких движений.

Что такое гидромуфта и где применяется

История появления

Гидромуфта была запатентована в 1950 году и своим появлением обязана развитию кораблестроения. После того как на кораблях стали устанавливать паровые машины для увеличения скорости, возникла потребность в передаче крутящего момента на гребные винты, которые находились в воде. Механизм успешно был опробован и прижился. В дальнейшем устройство было адаптировано под автобусы в Лондоне. Также гидромуфта нашла свое применение на автомобилях и локомотивах на дизельном ходу. Устройство имеет коэффициент полезного действия порядка 98% и широко применяется в автомобилестроении.

Что такое гидромуфта и где применяется

Принцип работы

Колеса, из которых состоит устройство, разделяются по назначению. Наносное соединяется с коленвалом двигателя, а турбинное имеет прямую связь с трансмиссией. Турбинное колесо раскручивается потоками масла, которые образуются при вращении наносного колеса. Такая конструкция позволяет передавать крутящий момент в соотношении один к одному. Но этого недостаточно, чтобы автомобиль мог работать с максимальной мощностью. Для усиления эффекта в конструкцию добавили реакторное колесо.

Данное колесо вращается на ведущем валу и вместе с насосным составляет единый механизм. В зависимости от того, стоит оно или вращается, увеличивается разброс воздействия. Улучшенная конструкция получила название гидротрансформатор. Когда увеличивается частота вращения турбинного колеса (т.е. повышается скорость автомобиля), гидротрансформатор переходит в режим гидромуфты.

Что такое гидромуфта и где применяется

Преимущества

Основным преимущество использования гидромуфты стала плавная передача и изменение крутящего момента. Кроме того, особенности конструкции максимально бережно воздействуют на трансмиссию и не могут её повредить. Это происходит за счет того, что конструкция предполагает возможность ограничивать крутящий момент.

Недостатки

Одним из явных изъянов использования гидромуфты стал небольшой коэффициент полезного действия если сравнивать их с механическими муфтами. Это связано с потерей крутящего момента, который используется на раскрутку масла, а не превращается в полезный крутящий момент. Для снижения износа в автомобилях с АКПП предусмотрен механизм блокирования, который срабатывает если автомобиль достиг предусмотренного значения скорости.

Сегодня на смену гидравлическим системам приходят современные пневматические и электрические системы. По статистике, именно на них направляется большинство инвестиций. Но на данный момент гидравлические системы являются самыми проверенными и надежными.

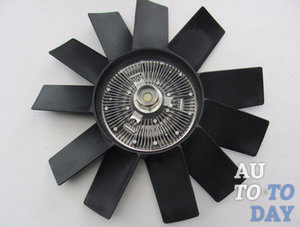

Как работает гидромуфта вентилятора?

Гидромуфта Гидравлическая муфта – это закрытое устройство автоматической и полуавтоматической коробки передач. Это устройство применяется для передачи крутящего момента от ведущего вала мотора к АКПП. В нем между ведомым и ведущим валами отсутствует жесткая связь, из-за этого вращение передается от одной оси к другой мягко и равномерно, без толчков и рывков.

История появления гидромуфты

Появление гидромуфты связано с особенностями развития судостроения в конце 19 века. Во время возникновения на кораблях морского флота паровых машин появилась потребность в новом вспомогательном устройстве, которое могло бы мягко передавать крутящий момент от парового двигателя к огромному и тяжеловесному гребному винту, находящемуся в воде. Таким механизмом стала гидравлическая муфта, которую предложил в 1905 году инженер и изобретатель из Германии Герман Феттингер. Спустя некоторое время это устройство начали устанавливать в автобусы, а потом на дизельные локомотивы и автомобили, чтобы обеспечить им более плавное начало движения.

Как работает и из чего состоит гидравлическая муфта

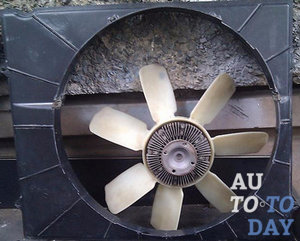

Гидромуфта вентилятора находится в середине вентилятора. Гидравлическая муфта состоит из 3 основных элементов:

• Картер

• Ведущее (насосное) колесо

• Ведомое (турбинное) колесо

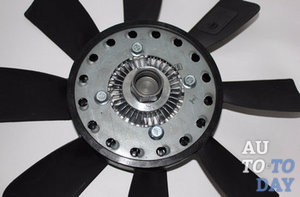

Гидромуфта Ведущее и ведомое колесо обладают одинаковой конструкцией и чаще всего схожи по форме. Разрез обоих колес имеет форму полуокружности, составляя в собранном виде круг с маленьким зазором по центру. Внутри желоба колес есть поперечные лопатки: в насосном колесе – направляющие, в турбинном – турбинные. Колеса находятся друг напротив друга с очень маленьким зазором. Внутреннюю полость картера гидравлической муфты наполняет масло.

Гидравлическая муфта является очень простым компонентом гидромеханической трансмиссии. Крутящий момент и на ведущем, и на ведомом валу гидравлической муфты одинаков, а это значит, что гидравлическая муфта не изменяет крутящего момента, передаваемого через нее с вала мотора на коробку передач.

Насаженное на вал мотора аналогично ведущему диску сцепления ведущее колесо крутится внутри герметичного картера гидравлической муфты, тем самым приводя направляющими лопатками в движение масло, заполняющее гидравлическую муфту. Вязкое масло поступает на турбинные лопатки турбинного колеса, передавая им кинетическую энергию ведущего колеса, в итоге турбинное колесо начинает вращаться.

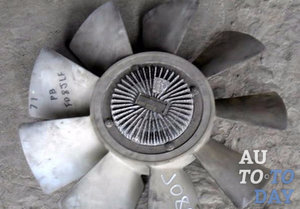

Гидромуфта Если обороты мотора увеличиваются, движение масла внутри гидравлической муфты усложняется. Бывает переносное и относительное движение. Переносное движение масла образуется при работе вращающихся лопаток ведущего колеса. А относительное образуется под воздействием центробежных сил – масло движется от центра ведущего колеса к его периферии.

Итак, сумма скорости движения масла, отбрасываемого лопатками ведущего колеса на турбинные лопатки турбинного колеса, равна векторной сумме скоростей этих двух движений. На деле это значит, что когда частота вращения насосного колеса увеличивается, то увеличиваются две составляющие суммарной скорости движения масла, но увеличивающаяся скорость относительного движения уменьшает коэффициент полезного действия гидравлической муфты, так как доля кинетической энергии лопаток ведущего колеса тратится на центробежное передвижение масла.

Какими достоинствами и недостатками можно охарактеризовать гидравлическую муфту

В настоящее время гидравлические муфты устанавливают на машины с поуавтоматическими коробками передач (например: грузовые машины, автобусы, реже на легковые). Основным плюсом гидравлической муфты считается возможность плавной перемены крутящего момента, переходящего на трансмиссию от мотора. Еще важной положительной стороной гидравлической муфты считается ограничение наибольшего передаваемого крутящего момента.

Гидравлическая муфта Другими словами, это устройство никогда не сможет передать очень большое вращение, которое может повредить трансмиссию. Оно предохраняет от перегрузки приводной двигатель (в особенности в момент запуска). Также плюсом является простота конструкции гидравлической муфты.

Самым существенным минусом гидравлической муфты является невысокий КПД по сравнению с механической муфтой, обладающей жесткой связью ведущего и ведомого вала. Именно из-за этого на современные автомобили их практически не устанавливают. Крутящий момент, а точнее, некоторая его часть, просто-напросто используется ею для перемешивания масла. Взамен того, чтобы преобразоваться в полезный крутящий момент на выходном валу, энергия верчения превращается в тепло, это вызывает нагрев корпуса муфты. Естественно, это влечет за собой увеличение расхода горючего.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Гидромуфта Википедия

Рисунок гидромуфты в разрезе из автомобиля фирмы Даймлер (1930-е годы)

Гидравлическая муфта (гидромуфта, турбомуфта) — вид гидродинамической передачи, в которой, в отличие от механической муфты, отсутствует жёсткая кинематическая связь между входным и выходным валом, и, в отличие от гидротрансформатора, отсутствует реактор.

Конструкция и принцип действия[ | ]

Гидравлическая муфта

Колесо, соединённое с ведущим валом, называется насосным колесом, а колесо, соединённое с ведомым валом, называется турбинным колесом. Фактически насосное колесо представляет собой лопастной насос, а турбинное — лопастной гидравлический двигатель. Оба эти колеса находятся в одном герметичном корпусе и максимально сближены друг с другом (но не соприкасаются), и жидкость при вращении насосного колеса попадает непосредственно на турбинное колесо, сообщая последнему вращающий момент. В отличие от гидротрансформатора, моменты на насосном и турбинном колёсах всегда практически одинаковы.

Коэффициентом трансформации гидромуфты называют отношение угловой скорости ведомого вала к угловой скорости ведущего вала:

i=ω2ω1,{\displaystyle i={\frac {\omega _{2}}{\omega _{1}}},}

где ω2,{\displaystyle \omega _{2},} — угловая скорость ведомого вала; ω1{\displaystyle \omega _{1}} — угловая скорость ведущего вала.

Также можно утверждать, что коэффициент трансформации равен отношению частоты вращения ведомого вала к частоте вращения ведущего вала.

Учитывая равенство моментов на ведущем и ведомом валах, можно записать, что КПД гидромуфты равен коэффициенту трансформации:

η=N2N1=M2∗ω2M1∗ω1=ω2ω1=i,{\displaystyle \eta ={\frac {N_{2}}{N_{1}}}={\frac {M_{2}*\omega _{2}}{M_{1}*\omega _{1}}}={\frac {\omega _{2}}{\omega _{1}}}=i,}

где N2{\displaystyle N_{2}} и N1{\displaystyle N_{1}}

Гидравлическая муфта - это... Что такое Гидравлическая муфта?

Рисунок гидромуфты в разрезе из автомобиля фирмы Даймлер (1930-е годы)

Гидравлическая муфта (гидромуфта, турбомуфта) — вид гидродинамической передачи, в которой, в отличие от механической муфты, отсутствует жёсткая кинематическая связь между входным и выходным валом, и, в отличие от гидротрансформатора, отсутствует реактор.

Конструкция и принцип действия

Гидравлическая муфта

Колесо, соединённое с ведущим валом, называется насосным колесом, а колесо, соединённое с ведомым валом, называется турбинным колесом.

В отличие от гидротрансформатора, моменты на насосном и турбинном колёсах всегда практически одинаковы.

Фактически насосное колесо представляет собой лопастной насос, турбинное — лопастной гидравлический двигатель. Оба эти колеса находятся в одном герметичном корпусе и максимально сближены друг с другом (но не соприкасаются), и жидкость при вращении насосного колеса попадает непосредственно на турбинное колесо, сообщая последнему вращающий момент.

Коэффициентом трансформации гидромуфты называют отношение угловой скорости ведомого вала к угловой скорости ведущего вала:

где — угловая скорость ведомого вала; — угловая скорость ведущего вала.

Также можно утверждать, что коэффициент трансформации равен отношению частоты вращения ведомого вала к частоте вращения ведущего вала.

Учитывая равенство моментов на ведущем и ведомом валах, можно записать, что КПД гидромуфты равен коэффициенту трансформации:

где и  — мощность, соответственно, на ведомом и ведущем валах; и  — момент вращения на ведомом и ведущем валах.

Гидромуфты применяются в коробках передач автомобилей, некоторых тракторов, в авиации и других областях техники.

Перед механическими муфтами, гидромуфты имеют те преимущества, что ограничивают максимальный передаваемый момент, и таким образом, предохраняют приводной двигатель от перегрузок (что особенно важно при пуске двигателя), а также сглаживают пульсации момента.

Однако КПД гидравлической муфты ниже, чем КПД механической.

История

Создание первых гидродинамических передач связано с развитием в конце XIX века судостроения. В то время в морском флоте стали применять быстроходные паровые машины. Однако, из-за кавитации, повысить число оборотов гребных винтов не удавалось. Это потребовало применения дополнительных механизмов. Поскольку технологии в то время не позволяли изготавливать высокооборотистые шестерённые передачи, то потребовалось создание принципиально новых передач. Первым таким устройством с относительно высоким КПД явился изобретённый немецким профессором Г. Фётингером гидравлический трансформатор (патент 1902 года)[1], представлявший собой объединённые в одном корпусе насос, турбину и неподвижный реактор. Однако первая применённая на практике конструкция гидродинамической передачи была создана в 1908 году, и имела КПД около 83 %. Позднее гидродинамические передачи нашли применение в автомобилях. Они повышали плавность трогания с места. В 1930 году Гарольд Синклер (англ. Harold Sinclair), работая в компании Даймлер, разработал для автобусов трансмиссию, включающую гидромуфту и планетарную передачу[2]. В 1930-х годах производились первые дизельные локомотивы, использовавшие гидромуфты[3].

В СССР первая гидравлическая муфта была создана в 1929 году.

См. также

Примечания

Литература

  1. Лепешкин А.В., Михайлин А. А., Шейпак А.А. Гидравлика и гидропневмопривод: Учебник, ч.2. Гидравлические машины и гидропневмопривод. / под ред. А. А. Шейпака. - М.: МГИУ, 2003. - 352 с.

Гидромуфта Википедия

Рисунок гидромуфты в разрезе из автомобиля фирмы Даймлер (1930-е годы)

Гидравлическая муфта (гидромуфта, турбомуфта) — вид гидродинамической передачи, в которой, в отличие от механической муфты, отсутствует жёсткая кинематическая связь между входным и выходным валом, и, в отличие от гидротрансформатора, отсутствует реактор.

Конструкция и принцип действия

Гидравлическая муфта

Колесо, соединённое с ведущим валом, называется насосным колесом, а колесо, соединённое с ведомым валом, называется турбинным колесом. Фактически насосное колесо представляет собой лопастной насос, а турбинное — лопастной гидравлический двигатель. Оба эти колеса находятся в одном герметичном корпусе и максимально сближены друг с другом (но не соприкасаются), и жидкость при вращении насосного колеса попадает непосредственно на турбинное колесо, сообщая последнему вращающий момент. В отличие от гидротрансформатора, моменты на насосном и турбинном колёсах всегда практически одинаковы.

Коэффициентом трансформации гидромуфты называют отношение угловой скорости ведомого вала к угловой скорости ведущего вала:

i=ω2ω1,{\displaystyle i={\frac {\omega _{2}}{\omega _{1}}},}

где ω2,{\displaystyle \omega _{2},} — угловая скорость ведомого вала; ω1{\displaystyle \omega _{1}} — угловая скорость ведущего вала.

Также можно утверждать, что коэффициент трансформации равен отношению частоты вращения ведомого вала к частоте вращения ведущего вала.

Учитывая равенство моментов на ведущем и ведомом валах, можно записать, что КПД гидромуфты равен коэффициенту трансформации:

η=N2N1=M2∗ω2M1∗ω1=ω2ω1=i,{\displaystyle \eta ={\frac {N_{2}}{N_{1}}}={\frac {M_{2}*\omega _{2}}{M_{1}*\omega _{1}}}={\frac {\omega _{2}}{\omega _{1}}}=i,}

где N2{\displaystyle N_{2}} и N1{\displaystyle N_{1}} — мощность, соответственно, на ведомом и ведущем валах; M2{\displaystyle M_{2}} и M1{\displaystyle M_{1}} — момент вращения на ведомом и ведущем валах.

Гидромуфты применяются в коробках передач автомобилей, некоторых тракторов, в авиации и других областях техники.

Перед механическими муфтами гидромуфты имеют те преимущества, что ограничивают максимальный передаваемый момент, и, таким образом, предохраняют приводной двигатель от перегрузок (что особенно важно при пуске двигателя), а также сглаживают пульсации момента.

Однако КПД гидравлической муфты ниже, чем КПД механической.

История

Разобранные гидромуфты вспомогательных приводов тепловоза ЧМЭ3

Создание первых гидродинамических передач связано с развитием в конце XIX века судостроения. В то время в морском флоте стали применять быстроходные паровые турбины, что вызвало необходимость понижения оборотов вала до скорости вращения гребного винта в пределах 200—300 об/мин или ниже — на крупногабаритных судах, т.к. наиболее высокий КПД гребных винтов проявляется именно в этих пределах. Кроме этого, высокие обороты вызывают кавитацию на лопастях и большие нагрузки. Это потребовало применения дополнительных механизмов. Поскольку технологии в то время не позволяли изготавливать высокооборотистые шестерённые передачи, то потребовалось создание принципиально новых передач. Первым таким устройством с относительно высоким КПД явился изобретённый немецким профессором Г. Фётингером гидравлический трансформатор (патент 1902 года)[1], представлявший собой объединённые в одном корпусе насос, турбину и неподвижный реактор. Однако первая применённая на практике конструкция гидродинамической передачи была создана в 1908 году и имела КПД около 83 %. Позднее гидродинамические передачи нашли применение в автомобилях. Они повышали плавность трогания с места. В 1930 году Гарольд Синклер (англ. Harold Sinclair), работая в компании Даймлер, разработал для автобусов трансмиссию, включающую гидромуфту и планетарную передачу[2]. В 1930-х годах производились первые дизельные локомотивы, использовавшие гидромуфты[3].

В СССР первая гидравлическая муфта была создана в 1929 году.

См. также

Примечания

Литература

  • Лепешкин А.В., Михайлин А. А., Шейпак А.А. Гидравлика и гидропневмопривод: Учебник, ч.2. Гидравлические машины и гидропневмопривод. / под ред. А. А. Шейпака. - М.: МГИУ, 2003. - 352 с.
