с механической коробкой и коробкой-автомат, в праворульной машине, фото

Все хотя бы раз видели, как в фильмах автомобиль во время погони лишался практически всей своей обшивки, дверей, крыши, но продолжал ехать. Посмотрев на конструкции первых автомобилей, можно прийти к выводу, что самое главное, что должно остаться в их салоне, — это руль и педали, без которых он не сможет ни поехать, ни остановиться.

Педали в машине

Всякий автомобиль, вне зависимости от типа коробки передач, оснащён педалями, разница заключается лишь в их количестве. Для начала следует разобраться, какой автомобиль что из себя представляет. На сегодня существуют машины с механической трансмиссией, с автоматической, а также роботизированные полуавтоматы и вариаторы. Основные различия состоят в конструкции и способе переключения передач.

Расположение

Педали во всех машинах располагаются всегда одинаково, хоть это автомобиль с механической коробкой передач, хоть на автоматике. Отличается только их число.

Знаете ли Вы? У праворульных машин, курсирующих по улицам Великобритании и Японии и иногда встречающихся на наших дорогах, педали расположены аналогично леворульным автомобилям, а вовсе не зеркально, как можно было бы подумать.

С механической коробкой передач

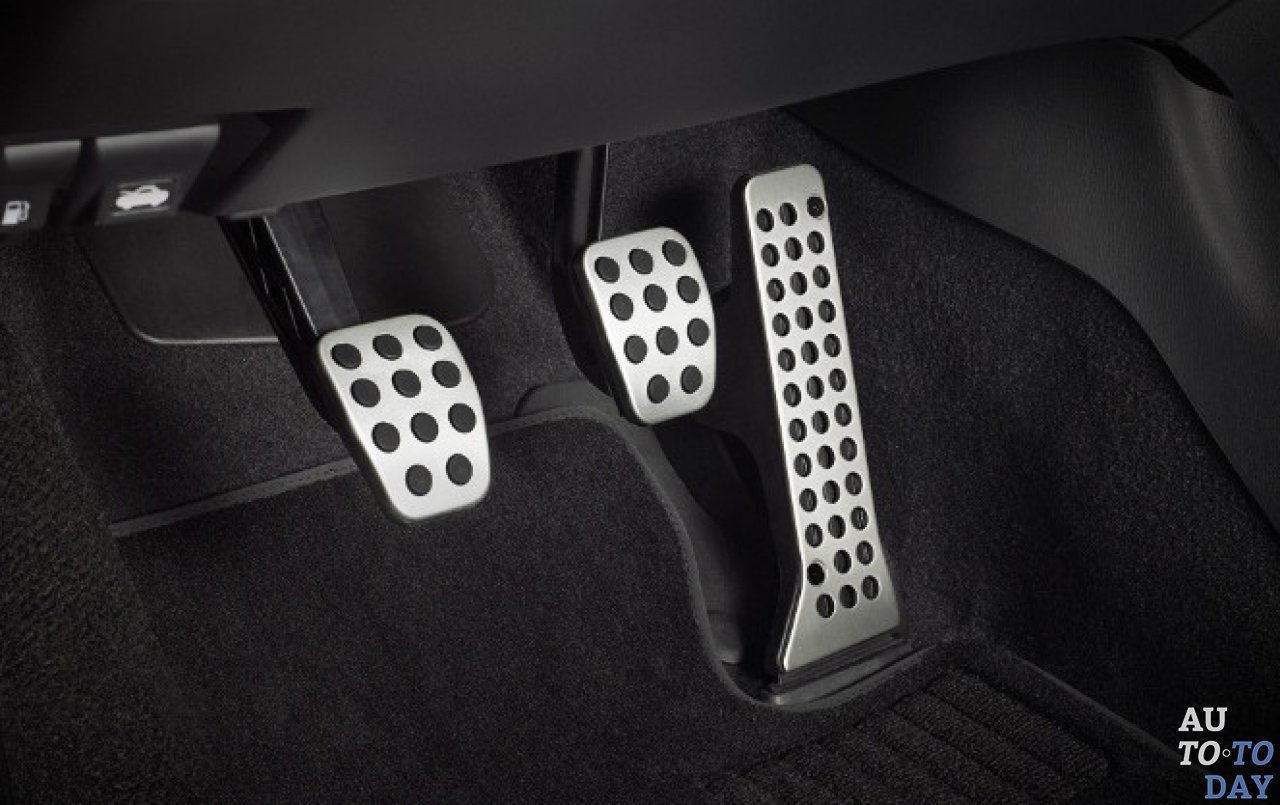

В автомобиле с механикой имеются три педали: Расположение педалей

  1. Крайняя педаль слева — это сцепление. Благодаря ей колёса начинают крутиться. Её же используют при переключении скоростей.
  2. Средняя — это тормоз. Она отвечает за снижение скорости автомобиля.
  3. Крайняя справа — газ. Когда вы на неё нажимаете, машина начинает движение. От силы нажатия зависит скорость, поэтому нужно делать это очень плавно.
С коробкой-автомат

В автомобиле с автоматикой нет педали сцепления, но есть педали газа и тормоза, которые расположены так же, как и в машине с механикой. Следует отметить, что для удобства тормоз сделан больше по размеру. Расположение педалей в коробке автомат

Как работают педали

Сев за руль автомобиля на механике, вначале необходимо завести мотор, повернув ключ зажигания, затем до упора выжать сцепление, которое, как уже говорилось, заставляет крутиться колёса. Потом очередь за первой передачей. Выжав сцепление, одновременно легко нажимается газ, подавая топливо в камеры сгорания. Переключение передач как на увеличение, так и на уменьшение скорости должно производиться по порядку, чтобы не нарушить работу двигателя. Если машина стоит на тормозе, вначале её нужно с него снять, а потом проводить все вышеуказанные действия. Педали авто

С автоматикой всё гораздо проще. Там не нужно выжимать сцепление (его функции выполняют валы и муфты внутри), а всего лишь включить режим D или R и нажать на педаль газа. Всё остальное автоматическая коробка сделает сама. Концевой выключатель в такой машине, который установлен на педали тормоза, устроен более сложно в сравнении с аналогичным на механике. Любое воздействие на тормоз будет передаваться в разные системы безопасности автомобиля.

Как расположить ноги на педалях

Главное правило при нажатии на педали — делать это верной ногой.

Важно! Педаль сцепления должна нажиматься левой ногой, газа и тормоза — правой.

Если мы условно разделим стопу человека на три части, это позволит нам вывести следующие правила нажатия ею на педали: передней частью стопы, самой чувствительной, нажимают на газ, средней — на тормоз и сцепление, пятку же не задействуют нигде, поскольку эта часть стопы нечувствительная и делать что-либо ею неудобно. Правильная постановка ног

Сейчас ведутся споры по поводу возможности тормозить левой ногой в автомобилях-автоматах, где всего две педали (как раз по одной на каждую ногу). Безусловно, водителю, привыкшему к торможению правой на механике, трудно перестроиться и начать делать это другой ногой, ведь он чётко выучил, что делать этого категорически нельзя. Однако, обладая некоторым опытом вождения «автомата», вполне возможно и, вероятно, даже удобнее торможение левой ногой (а в машине-роботе даже допустимо нажатие педалей газа и тормоза одновременно).

Принцип действия кулисы переключения передач

Тяга привода управления коробки передач, или кулиса переключения — это конструкция, связывающая рычаг-переключатель скоростей со штоком КПП. Часто кулисой ошибочно называют сам этот рычаг, однако это не так. Кулиса — это сложный механизм, который передаёт заданную команду валам. Устройство кулисы

В старых автомобилях она традиционно размещается под коробкой передач, а в новых её стали размещать под полом. Абсолютно все автомобили на механике и некоторые на автоматике имеют кулису. В машинах-вариаторах и роботах команды передаются напрямую.

Знаете ли Вы? Кулису так прозвали за то, что она скрыта от глаз и её работу увидеть невозможно, подобно кулисе в театре, за которой скрываются актёры.

На механизме кулисы есть цифры от 1 до 6, обозначающие передачи скорости, и буквы. В машине с автоматической коробкой букв больше. К примеру, помимо стандартной R — задний ход, есть ещё L — трудная дорога, N — перемещение на короткие расстояния и другие. Срок эксплуатации кулисы довольно долгий, однако иногда она всё же может выходить из строя, в частности, из-за попадания пыли, загрязнения, недостаточной смазки и т. д. Кулисы делят на два вида: короткоходные и длинноходные. Разница состоит в том, что короткоходные включают скорость быстрее. Механизм кулисы

Какую машину выбрать — «автомат» или «механику»?

Горячие споры ведутся среди водителей разного возраста, опыта вождения и пола: что же лучше — автомобиль с механической коробкой передач или с автоматической. И тут следует вспомнить один немаловажный факт: всех новичков во всех школах вождения учат именно на «механике». А всё из-за того, что перейти с «механики» на «автомат» всегда намного легче. Управление механической машиной, конечно же, сложнее, но при этом вы сами контролируете весь процесс, каждое движение автомобиля, более сосредоточены.

Машины на автоматике делают всё за вас, при этом износостойкость у них ниже, они гораздо чаще подвержены поломкам, а починить их самостоятельно практически невозможно, да и сам ремонт довольно трудоёмкий и дорогой. Чаще всего в аварии, связанные с неисправностью управления, попадают именно «автоматы», ведь вы не можете знать, в какой именно момент на дороге у вашей «помощницы» вздумает перегореть какой-либо электронный компонент, отвечающий за движение или тормоз.

Автомобили как на механике, так и на автоматике имеют свои плюсы и минусы. Главное в вождении любого автомобиля — внимательность, адекватность, уважительное поведение на дороге и, конечно же, грамотное управление. Нарабатывайте опыт, будьте внимательны, не путайте педали — и ваш верный «конь» не один год будет помогать вам преодолевать расстояния без всяких происшествий.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Устройство сцепления автомобиля. Из чего состоит и как работает

Трансмиссия служит для передачи крутящего момента от двигателя на ведущие колеса и для изменения величины крутящего момента и его направления. Расскажем про устройство сцепления автомобиля — из чего состоит и как работает.

Сцепление машины нужно для передачи крутящего момента от маховика коленвала двигателя к первичному валу коробки передач. Оно позволяет водителю кратковременно прерывать передачу крутящего момента, отделяя двигатель от трансмиссии, а затем плавно их соединять. Состоит из привода и механизма.
Привод выключения
Когда в машине надо передать усилие, допустим от водителя к некому механизму (тормоза, коробка передач), то для этого существует привод механизмов.

Представьте ситуацию, когда необходимо постоянно что-то закрывать и открывать. Для передачи усилия на расстоянии по «открыванию» и «закрыванию» двери, вам придется применить палку или дистанционное управление. Пусть это будет палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери. В этом случае, палка с веревками является «приводом», который передаст усилие на расстоянии.

В автомобиле каждый механизм имеет свой привод, посредством которого он приводится в действие. Он может состоять из большого количества отдельных узлов и деталей, может быть механическим, гидравлическим.


Схема гидравлического привода выключения сцепления
1 — коленчатый вал; 2 — маховик; 3 — ведомый диск; 4 — нажимной диск; 5 — кожух; 6 — нажимные пружины; 7 — отжимные рычаги; 8 — нажимной подшипник; 9 — вилка выключения; 10 — рабочий цилиндр; 11 — трубопровод; 12 — главный цилиндр; 13 — педаль; 14 — картер; 15 — шестерня первичного вала; 16 — картер коробки передач; 17 — первичный вал коробки передач.
Привод выключения (гидравлического типа) состоит из:
  • педали;
  • главного и рабочего цилиндра;
  • вилки выключения;
  • нажимного подшипника;
  • трубопроводов.
При нажатии на акселератор сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения и нажимной подшипник, который передает усилие на механизм сцепления. Когда водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

В гидравлическом приводе применяется тормозная жидкость. Перед тем как заливать ее в бачок, стоит прочитать, что написано на этикетке. А разрешается ли ее смешивать с жидкостью, которая уже залита в гидроприводе? Как правило, ответ бывает положительным, но существуют жидкости, которые не подлежат смешиванию.

На переднеприводных авто используется механический привод, где рычаг сцепления связана с вилкой выключения с помощью металлического троса.

Механизм сцепления
Представляет устройство, в котором происходит передача крутящего момента за счет работы сил трения. Он позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Его элементы заключены в картер, который крепится к мотора.
Он состоит из
:
  • картера и кожуха,
  • ведущего диска (которым является маховик двигателя),
  • нажимного диска с пружинами,
  • ведомого диска с износостойкими накладками.
Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, то есть — включить сцепление. Это сложная задача, так как угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.


Сцепление включено

Как это сделать? Для этого надо всегда правильно отпускать педаль сцепления, только в три этапа.


На первом этапе — приотпускаем педаль, т.е. даем возможность пружинам нажимного подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.

На втором этапе – удерживаем ведомый диск от какого-либо перемещения. Т.е. на две — три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись. Машина при этом увеличивает скорость движения.

На третьем этапе — маховик вместе с нажимным и ведомым дисками вращаются вместе без проскальзывания и с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса машины. Это соответствует состоянию – включено, автомобиль едет. Теперь остается только полностью отпустить педаль и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления водитель нажимает на педаль. При этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.


Сцепление выключено

Действия водителя по выключению — включению сцепления в течение поездки повторяются много раз. Освоив работу с педалью в три этапа, позже это войдет в привычку, которая обеспечит плавность хода автомобиля.

Расположение педалей в машине автомобиле с механической коробкой передач

Если вы владелец автомобиля с механической трансмиссией, и у вас нет опыта вождения, то мои рекомендации для вас. Научиться управлять «механикой» — это все равно, что учиться ездить на велосипеде. Сначала может не получиться, но если проявлять настойчивость и терпение, то в ближайшем будущем сможете свободно и легко управлять автомобилем.

Содержание

Главное – выучить расположение педалей на «механике», а дальше все пойдет как «по маслу». Конечно, если вы будете прилагать усилия и прилежно учиться. Прислушайтесь к моим советам. Уверен, что мой опыт поможет вам быстро освоить эту науку.

Первое, что я сделал – это выбрал наиболее безопасное и спокойное место для своих занятий. Очень желательно, чтобы рядом с вами, поблизости, не было других машин. Надеюсь, вы понимаете, для чего нужны такие меры предосторожности. Площадка не должна иметь уклонов. Так будет намного легче освоить МКПП.

Три верных друга

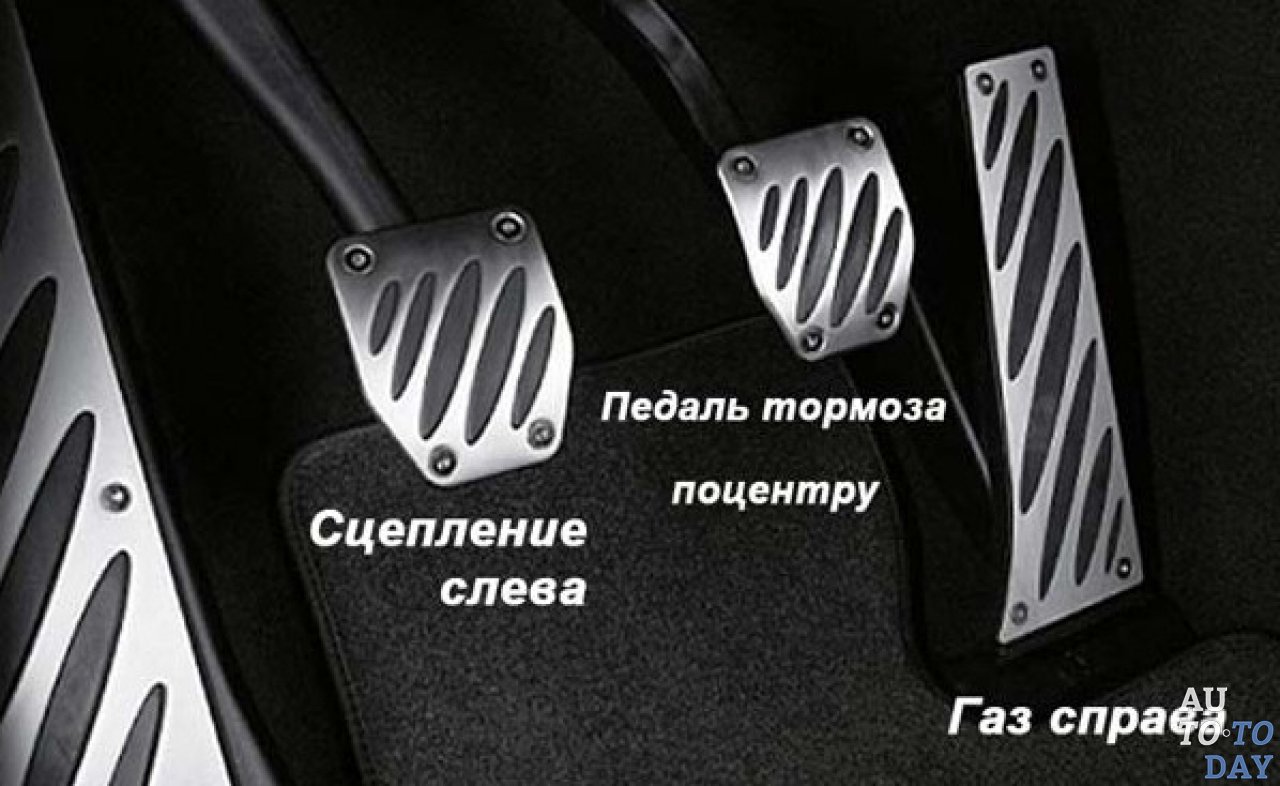

Теперь самое время познакомиться с педалями на «механике». Слева находится сцепление, посредине – тормоз, а справа – газ. Скажу, что такое расположение одинаково как для праворульных, так и для леворульных автомобилей. Поэтому запоминать придется один раз, даже если впоследствии понадобится пересесть на другой автомобиль с механической КПП.

В машине, работающей на «механике», сцепление отвечает за:

  • плавное трогание с места;
  • отключение мотора от КПП;
  • переключение передач.

Убедитесь в том, что вы полностью выжимаете сцепление. Для этого просто нажмите на него левой ногой. Переключать передачи можете только тогда, когда сцепление полностью выжато.

Как делал я? Вначале я нажимал педали по очереди, затем вразброс, стараясь запомнить и привыкнуть к их расположению. Газ и тормоз нажимал правой ногой поочередно. В самом начале, главное, запомнить правильное расположение и не путаться.

Работа с педалями

Как пользоваться педалью сцепления на «механике»? Попробуйте выжать сцепление «в пол» и переключить рычаг КПП в положение одной из скоростей. После того как включили передачу, плавно отпустите педаль. Никаких резких рывков и резких движений. Я так делал несколько раз подряд, пока не запомнил свои ощущения.

Прежде всего, обязательно убедитесь, что тормоза в вашем автомобиле исправны. Тренироваться на неисправных тормозах – пустое занятие, которое не даст никаких результатов. Да и учиться управлять таким автомобилем довольно рискованно.

Очень важно запомнить и почувствовать, какой должна быть педаль, ее жесткость, чтобы вовремя заметить неисправность. Если она:

  1. Слишком мягкая и при небольшом нажатии резко уходит в пол.
  2. Излишне жёсткая, когда следует прилагать большие усилия, чтобы выжать тормоз.

Это говорит о наличии неисправностей. Если при нажатии вы испытываете подобные ощущения, то это серьезный повод обратиться в автосервис.

Педаль тормоза в машине на «механике» расположена по центру. Чтобы привести ее в действие нажмите на нее правой ногой. Чтобы затормозить, при включении скорости одновременно нужно выжать тормоз и сцепление. По собственному опыту скажу, что сцепление надо нажимать на некоторую долю секунды быстрее, чем тормоз.

Педаль газа расположена справа. Нажимая или отпуская ее правой ногой, вы даете команду топливной системе автомобиля увеличить или уменьшить подачу топливной смеси. В результате подобных действий ваш автомобиль будет набирать или сбрасывать скорость. Чем сильнее нажимаете на газ, тем выше будет скорость движения. На видео выше ещё раз всё подробно расписано — стоит посмотреть.


Расположение педалей на «механике» можно посмотреть на фото выше. Так вам будет понятно, что к чему. Уверен, что уже после нескольких занятий вы легко сможете управлять своим автомобилем.

Как устроено сцепление автомобиля, принцип действия и виды

Автомобиль состоит из множества сложных узлов и механизмов. Каждый элемент играет свою незаменимую роль. Если исключить сцепление из общей цепочки, автомобиль будет трогаться с места рывками, а двигатель подвергаться большим нагрузкам. Коробка передач в таких условиях эксплуатации прослужит не более трех дней.

Сцепление: общие сведения и назначение, функции

Сцепление является неотъемлемой частью трансмиссии, а располагается между двигателем и КПП автомобиля, обеспечивая ступенчатое переключение передач, контроль крутящего момента и временное прерывание связи маховика и трансмиссии.

Принцип работы сцепления основывается на силе трения, а если точнее – скольжения. Состоит система сцепления из привода и непосредственного механизма.

При необходимости резкого торможения именно сцепление может уберечь узел от перегрузки.

Управление в автомобилях с механической коробкой передач происходит за счет педали сцепления. С ее помощью удается соединять и разрывать связь между двигателем и КПП. Если педаль отпустить резко, пружина стремительно вернет ее в исходную позицию.

Езда на транспортном средстве с механической коробкой передач при постоянно выжатом сцеплении спровоцирует перегрев и быстрый износ элементов. Езда с пробуксовкой допустима в экстремальных условиях, для поднятия оборотов.

В стандартном виде сцепление отсутствует в гидромеханических КПП и вариаторах. Хотя, в гидромеханических коробках используются фрикционные муфты для плавного переключения передач. Встретить классическую сборку возможно лишь на РКПП, где процессом переключения управляют сервоприводы (гидравлические или электронные). Очень часто в РКПП используются два сцепления для оптимизации процесса и устранения задержек переключения – когда одно сцепление работает, другое в состоянии ожидания для переключения следующей передачи.

Устройство и составляющие сцепления

Устройство сцепления условно можно разделить на две части: механизм и привод. В целом в конструкцию узла входит:

  1. Нажимной диск или корзина. Является основой для других конструктивных элементов сцепления. Имеет непосредственный контакт с выжимными пружинами, которые направлены к центру. Размер площадки пропорционален двум радиусам маховика ДВС. Прижимной участок отличается наличием шлифовки исключительно с одной стороны. Диск имеет плотное соединение с маховиком двигателя.
  2. Ведомый диск. Располагается в зазоре прижимного участка и маховика. Имеет непосредственный контакт с КПП при помощи шлицевой муфты и фрикционных накладок. Вокруг муфты конструктивно находятся демпферные пружины, которые принимают на себя всю вибрацию.
  3. Фрикционные накладки. Находятся в основании и изготавливаются из различных композитных материалов.
  4. Выжимной подшипник. Визуально делится на две части, одна из которых имеет круглую основу для воздействия на пружины корзины. Подшипник расположен на кожухе вала. Существует два типа подшипников: оттягивающего или нажимного принципа. Первый тип нашел свое применение в Peugeot. Иногда подшипник имеет несколько пружин-фиксаторов.
  5. Привод и педаль сцепления. В автоматических коробках сохранен только механизм.

устройство сцепления

Принцип работы и механизм

Вся работа сцепления построена на трении между дисками. Ведущий диск является частью ДВС, а ведомый диск – элемент трансмиссии. Когда водитель отпускает педаль, то пружины сжимают диски вместе. В итоге за счет фрикционных поверхностей, диски притираются и продолжают вращение с равной угловой скоростью. От силы лепестков пружин зависит показатель абразива диска.

Когда водитель выжимает сцепление, основа привода перемещают вилку, которая впоследствии оказывает влияние на подшипник. Последний перемещается до упора. Пружины в этот момент уже готовы прижать два диска, что значит, что вилка разорвала связь между трансмиссией и маховиком ДВС. Все трансмиссионные удары, когда водитель резко бросает педаль, когда ТС тронулось с места, поглощают и сглаживает отдельный тип пружин.

Принцип работы приводов

Привод напрямую влияет на исправность всего узла и необходим для дистанционного управления из салона. В общей системе выделяют три основных типа:

  • Механический привод сцепления. Является одним из самых распространенных. Усилие передается при помощи троса к вилке. Конструкция находится под покрытием кожуха, который находится перед педалью и вилкой.
  • Гидравлический. Предполагает наличие основного и рабочего цилиндра, которые связаны под большим давлением трубками. После того как водитель нажимает на педаль, активируется шток. Действующий в итоге поршень имеет стойкую манжету и передает давление жидкости к рабочему цилиндру. Последний имеет отдельный шток, который давит на вилку. Используемая в системе жидкость размещается в отдельном бачке.
  • Электрический привод. По принципу действия схожий с механическим приводом. Единственное отличие заключается в срабатывании мотора при давлении на педаль.

Нажатие на педаль сцепления позволяет напрямую оказывать воздействие на нажимной диск автомобиля.

Виды сцепления и классификация

Сегодня автомобилисты выделяют множество классификаций сцепления. Можно встретить однодисковые или многодисковые механизмы. Кроме того, сцепление бывает сухими и мокрым, на это влияет среда, в которой работает узел. Самое большое распространение имеет сухое однодисковое сцепление. Отдельную классификацию выделяют относительно типа рабочего привода и относительно принципа нажатия на корзину.

классификация видов сцепления авто

По характеру силы трения существует два вида: сухое и мокрое. Сухое – обеспечивается за счет функциональной работы передачи вращения между двумя шкивами. Мокрое сцепление работает за счет передачи энергии при помощи сжатия компонентов, находящихся в автомобильном масле.

Отдельно существует различие по количеству шкивов:

  • Однодисковые. Системы, которые характерны как для легкового транспорта, так и для грузового. Элемент применим для автомобилей, у которых крутящий момент попадает в диапазон 0,7–0,8 кНм.
  • Многодисковая система. Применима для тяжелых транспортных средств с высоким крутящим моментом. В конструкции предусмотрено наличие двух рабочих дисков, корзины и системы контроля синхронного нажатия.

одно- и двухдисковое сцепление

Если рассуждать относительно расположения пружин на дисках, то можно отметить, что встречаются два варианта: демпферные пружины помещены по периферии и наличие централизованной диафрагмы.

Особенности сцепления АКПП

Чаще всего автомобили с автоматической коробкой наделенны влажным многодисковым типом сцепления, хотя можно встретить варианты сухого сцепления. Управление выжимной силой, как и переключение передач, происходит за счет работы сервопривода. Актуаторы бывают гидравлические и электрические. Управление сервоприводами происходит при помощи ЭБУ или гидрораспределителя.

Больше всего негодований вызывает работа электрических сервоприводов во время переключения передач. Прежде чем, запустить в работу механизм сцепления, акутатор проводит анализ оборотов двигателя и только потом разъединяет ДВС от трансмиссии. Гидравлический сервопривод реагирует на давление, созданное распределителем и масляным насосом при достижении определенного показателя оборотов. После чего запускает в ход механизм сцепления.

Характеристики керамического и металлокерамического сцепления

В последнее время любители экстремальной быстрой езды открыли для себя керамическое и металлокерамическое сцепление. Керамика значительно выигрывает, если ее установить на мощный агрегат, который любит стартовать с пробуксовкой и сжигать резину. Металлокерамическое сцепление может выдерживать значительные нагрузки и является лучшим выбором гонщиков.

кевларовое сцепления

Диски производят с добавление углеродистого волокна, кевлара и керамики. Такой состав позволяет на 10–15% поднять передачу крутящего момента без увеличения прижимной силы, оказываемой на корзину. Живут такие диски, как правило, в четыре раза дольше обычных. Производят 3-х, 4-х, 6-и лепестковые модели, которые отлично справляются с температурными и механическими нагрузками. Некоторые водители жалуются на слишком резкое переключение передач при керамическом сцеплении, но определенного
мнения на этот счет среди автомобилистов пока нет.

Чтобы детально понимать принцип работы сцепления автомобиля теорию необходимо подкреплять практикой. Если такой возможности нет, увидеть наглядный пример можно на роликах в сети:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Как правильно пользоваться автомобильным сцеплением

Этому учат начинающих водителей в автошколе, но бывает, что и долгие годы шоферского опыта не приучают бережно относиться к сцеплению в машине – оно быстро изнашивается и требует замены. Для того чтобы понять, как правильно пользоваться автомобильным сцеплением, нужно хорошо представлять себе схему его работы и предназначение отдельных составляющих, например, нажимного диска, который автомобилисты давно окрестили «корзиной».

Статьи по теме

Что такое автомобильное сцепление

Конструктивно сцепление (фрикционная муфта) в автомобиле предназначено для соединения/разъединения вала двигателя с автоматической или механической коробкой передач. Это позволяет трогаться с места без резких рывков и обеспечивает плавное переключение скоростей на ходу, предотвращая перегрузку составляющих трансмиссии из-за изменения числа оборотов коленчатого вала. Существуют разные конструкции приводов для передачи усилия от педали на нажимные механизмы, такие как механический, гидравлический и электрический.

Где находится­

Поскольку назначение сцепления заключается в передаче крутящего момента с коленвала двигателя к коробке передач, то конструктивно оно находится между двумя этими агрегатами. Конкретное расположение может зависеть от компоновки базовых узлов, переднего или заднего привода трансмиссии, но в любом случае это будет спереди автомобиля под капотом.

Схема расположения узлов заднеприводного автомобиляСхема расположения узлов заднеприводного автомобиля

Устройство

Являясь соединительным узлом для передачи вращения, конструкция фрикционной муфты в автомобиле не отличается особой сложностью. Основными составляющими являются:

  • Нажимной диск – имеет выжимные пружины в основании и предназначен для соединения с маховиком. Из-за лепестковой конструкции получил звание «корзинка» за сходство во внешнем облике.
  • Ведомый диск – имеет муфту, лучевое основание и накладки. Специальные демпферные пружины способствуют уменьшению тряски при переключении.
  • Выжимной подшипник – находится на первичном валу и приводит в действие вилку привода. Некоторые конструкции могут использовать стопорные пружины для более надежной фиксации.
  • Педаль сцепления – с помощью нее водитель из кабины управляет рабочим процессом, передавая указание соединить или разъединить ведущий вал двигателя и коробку передач. В автомобилях с автоматической коробкой передач (АКПП) педали нет, работа системы происходит с помощью специального сервопривода.

Современные производители автомобилей предлагают покупателям разные конструктивные варианты фрикционных муфт. Различия могут касаться:

  • количества дисков – одно- или многодисковые системы;
  • среды работы – сухие или влажные варианты;
  • привода в действие – механические, гидравлические, электрические способы;
  • способа нажатия на прижимной диск – сцепление с центральной диафрагмой или пружинами по кругу.

Для чего нужно

Разобраться, как работает устройство сцепления автомобиля, очень просто – пока педаль не нажата, ведущий и ведомый диски соприкасаются, передавая крутящий момент с маховика двигателя на коробку передач, а затем, через карданный вал – на колеса. Нажатие разъединяет диски, вращение перестает передаваться, и водитель может переключить скорость. Затем нужно медленно опускать нажим, чтобы не сжечь фрикционную муфту при слишком резком контакте дисков, причем очень важно не удерживать педаль в нажатом состоянии слишком долго.

Принцип работы

На словах это объясняется просто – фрикционная муфта обеспечивает взаимодействие маховика двигателя и коробки передач, обеспечивая их рассоединение для переключения скоростей. Но сколько же времени уходит у начинающих водителей, чтобы на практике освоить, как правильно выжать педаль, чтобы был плавный и мягкий старт с места без рывков! Не один час пройдет, пока автолюбитель станет ездить хорошо, но не следует забывать, что маневры на дороге могут испортить сцепление вашего автомобиля.

Ноги мужчины на педаляхНоги мужчины на педалях

На автоматической коробке

В автоматическом варианте сцепление происходит по «мокрому» типу с помощью трансмиссионного масла, заключенного в гидротрансформатор и двух крыльчаток. Лопасти маховика увлекают за собой поток масла, которое закручивает насосное колесо – вот по такой схеме передается вращение в АКПП. У такого автомобиля отсутствует педаль сцепления, поэтому в целом процесс вождения будет гораздо проще (особенно много поклонников «автоматов» среди женщин).

На механической коробке­

В салоне автомобиля сцепление расположено в самой левой позиции из трех (по центру будет тормоз, а самой правой – газ) и с ее помощью водитель управляет подключением двигателя к КП. Ручной режим работы требует больше внимания по сравнению с «автоматом», но для многих пользователей это дело привычки и вопрос цены. Автомобиль с АКПП будет гораздо дороже при покупке и обслуживании, вот почему многие водители выбирают автомобили, где есть педаль сцепления.

Правильное использование педали­

Новичку будет полезно узнать, как правильно пользуются автомобильным сцеплением опытные автомобилисты и как работает сцепление в автомобиле. Применяя простые рекомендации в повседневных поездках, он гораздо быстрее достигнет мастерства, если научится правильно переключать передачи и включать нужную скорость, снижая нагрузку на резину и тормозные диски. Это касается таких моментов вождения, как кратковременные остановки (например, на светофоре) и повороты.

Как выжимать

По сути, правильное использование фрикционной муфты подразумевает четкое выполнение двух взаимосвязанных операций – педаль нужно нажать, а затем отпустить. Простые советы подскажут вам, как правильно выжимать сцепление:

  • Педаль нажимается до упора и без задержек.
  • Так как главное – это опыт, лучше не жалеть времени на тренировки, найдя для этого подходящую площадку и взяв в компанию опытного водителя.
  • На первых порах важное значение имеет обувь – чтобы ощущения были более выраженными, она должна быть на тонкой подошве и без каблуков.
Как правильно выжимать сцеплениеКак правильно выжимать сцепление

Как отпускать

Ослабляя нажатие на педаль, водитель начинает соединять маховик двигателя и ведомый диск для передачи вращения на коробку передач. Делать это надо очень аккуратно, чтобы езда была максимально комфортной:

  • Педаль не должна быть выжатой долгое время.
  • Ее нужно постепенно отпускать без резких бросков, слегка задержавшись, когда она будет вдавлена наполовину.
  • Движение на автомобиле нужно начинать с первой передачи. Трогаться со второй можно только зимой, когда асфальт очень скользкий.

Видео

titleКак работает сцепление, принцип действия

titleКак правильно отпускать сцепление и работать с педалями.

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим! Рассказать друзьям:

Сцепление автомобиля. Принцип работы сцепления автомобиля

Сцепление автомобиля – это один из главных компонентов трансмиссии. Именно оно принимает на себя весь основной удар при переключении передач, защищает машину от перегрузок и гасит колебания. Как работает сцепление на автомобиле, как оно устроено, какие функции выполняет? Ответы на все эти вопросы – далее в нашей статье.

Характеристика

Сцепление автомобиля – это узел, предназначенный для кратковременного отсоединения двигателя от коробки передач и плавного их соединения при переключении скоростей.

сцепление автомобиля На большинстве современных автомобилей данный элемент размещается между коробкой передач и двигателем внутреннего сгорания.

Устройство сцепления автомобиля

По своей конструкции данная деталь представляет собой целую систему, состоящую из следующих элементов:

  1. Маховик. На него вырабатывается весь крутящий момент мотора. К маховику подсоединяется корзина. Это одна из наиболее стойких к нагрузкам деталь.
  2. Нажимной и ведомый диск сцепления. Данные детали тесно взаимосвязаны между собой. Нажимной диск сцепления может как соприкасаться, так и отпускаться от ведомого в зависимости от конкретного положения педали в салоне автомобиля.
  3. Вилка выключения. Данная деталь при нажатии педали разжимает диски.диск сцепления
  4. Первичный вал КПП. Это элемент, на который передается крутящий момент через сцепление автомобиля от ДВС.

Для чего нужен данный узел?

Как известно, двигатель вращается постоянно, а вот колеса – нет. И чтобы при каждой новой остановке автомобиля не приходилось глушить мотор, на коробке следует выключать ту или иную передачу, то есть путем нажатия на педаль сцепления активировать «нейтралку». При последующем движении данный узел способен снова совместить вращающийся двигатель и неподвижную КПП, плавно соединяя валы между собой. Благодаря этому происходит мягкое трогание автомобиля с места.

«Сухое» сцепление

Схема сцепления автомобиля практически всегда одна и та же (картер сцепления; подшипник выключения сцепления; втулка опорная вала вилки выключения сцепления; вилка выключения сцепления; нажимная пружина; ведомый диск; маховик; нажимной диск; кожух сцепления; первичный вал коробки передач; трос; педаль сцепления; муфта подшипника выключения сцепления; пластина, соединяющая кожух сцепления с нажимным диском; пружина демпфера; ступица ведомого диска). Однако этот узел имеет свои особенности. Некоторые производители оснащают машины разными типами узлов. Один из самых популярных на данный момент вариантов – фрикционный. При таком типе сцепления процесс передачи усилий крутящего момента осуществляются благодаря силам трения. Последние воздействуют на поверхностях соприкосновения ведомой и ведущей части. То есть передача усилий происходит напрямую между диском ДВС и КПП машины. Также данный тип сцепления называется «сухим». Особенно часто он устанавливается на полноприводные джипы.

«Мокрый» тип

Существует и так называемый мокрый тип сцепления. Чем он отличается от первого варианта? В нем имеется гидротрасформаторное масло между двумя дисками. Также на «мокром» узле нет такого жесткого сцепления между ведомым и ведущим диском.

По сравнению со своими аналогами он имеет целый ряд преимуществ. Среди них необходимо отметить хорошую защиту автомобиля от перегревов, а также высокую надежность работы механизмов. Однако есть у «мокрого» элемента и свои недостатки. Главный его минус – высокая стоимость, поэтому на большинстве бюджетных автомобилей такая система не используется.

Предназначение

Какие функции выполняет сцепление автомобиля? Прежде всего, данный узел необходим для плавного трогания автомобиля с места, о чем мы сказали в начале статьи. Если мотор с коробкой соединены жестко, то после включения передачи машина резко дергается вперед, так как на коробку передается сразу вся мощность от двигателя. Неправильное использование сцепления вызывает механическое повреждение деталей, а также приводит к частой остановке двигателя при трогании с места.

регулировка сцепления

Благодаря работе сцепления, а именно скольжению ведущего и ведомого дисков, крутящий момент увеличивается постепенно. Движущие усилия возрастают не сразу, а потому машина трогается очень плавно и мягко.

Также коробка сцепления необходима для легкого переключения передач во время движения транспортного средства. Когда автомобиль едет с определенной скоростью, которая стабильно растет или уменьшается, возникает необходимость в переходе на повышенную или пониженную передачу, чему способствует своевременное разъединение валов узла между трансмиссией и двигателем. В противном случае для переключения передачи требовались бы более высокие усилия, что в дальнейшем спровоцировало бы быстрый износ КПП и других его механизмов. В частности, при принудительном переводе скорости повышается нагрузка на зубья шестерен. Таким образом, сцепление также выполняет функцию уменьшения нагрузки, которая действует на поверхность деталей КПП, что облегчает переход с одной передачи на другую. При этом коробка передач (фото данного механизма представлено ниже) терпит минимальные нагрузки от двигателя. А это значительно повышает срок службы деталей КПП, цена которых порой слишком велика.

коробка передач фото

Кроме того, работа сцепления направлена на уменьшение уровня нагрузок, действующих на КПП во время экстренного торможения автомобиля. Когда машина резко снижает скорость, момент вращения ее колес значительно уменьшается. Но поскольку трансмиссия в это время соединена с мотором, она обладает инерцией вращения и сохраняет прежнюю частоту оборотов. Это может привести к значительному повреждению ее деталей. Сама защита от перегрузок осуществляется проскальзыванием ведомых и ведущих дисков. В таком случае момент вращения стабилизируется максимально.

Как оно функционирует?

Принцип работы сцепления автомобиля заключается в трении нескольких дисков. Действие данного узла заключается в плотном сжатии рабочих поверхностей маховика и прижимной поверхности корзины. Ниже мы рассмотрим этот момент более подробно.

принцип работы сцепления автомобиля

Когда узел находится в рабочем состоянии, под действием выжимной пружины диск корзины плотно прилегает к сцеплению и прижимает его к маховику. При этом первичный вал заходит в шлицевую муфту. Далее производится передача крутящих усилий на него от диска сцепления. Когда водитель нажимает на педаль, он задействует работу выжимного подшипника. Последний нажимает на пружину. Таким образом, поверхность корзины отходит от диска сцепления. После этого первичный вал КПП прекращает свое движение.

Особенности работы на автоматических коробках

В обычных АКПП такой элемент трансмиссии, как сцепление, попросту отсутствует. Зато на роботизированных и кулачковых «автоматах» она предусмотрена. Кстати, на последнем типе трансмиссий сцепление работает только при старте. В процессе движения данный элемент не функционирует.

На большинстве автоматических коробок используется многодисковое сцепление влажного типа. Однако выжим здесь происходит не путем нажатия определенной педали (которой попросту здесь нет), а сервоприводом (другими словами, актуатором). На данный момент принято различать несколько типов данных устройств:

  • Электрический. Подобный сервопривод представляет собой шаговый двигатель. Он управляется при помощи ЭБУ (электронного блока управления).
  • Гидравлический. Такой актуатор выполняется в виде гидроцилиндра. Он приводится в действие специальным гидравлическим распределителем.
коробка сцепления

На КПП типа «робот» используются два типа сцеплений. Они функционируют переменно. При выжиме первого для автоматического переключения определенной передачи второе ожидает команды для выжима следующей.

Продлеваем срок службы

Сцепление – это, пожалуй, один из самых износостойких элементов в конструкции автомобиля. Качественный узел может прослужить 200 и более тысяч километров. Однако чтобы ваша коробка не потребовала ремонта уже на первых неделях езды, нужно знать определенные правила эксплуатации.

При вождении автомобиля с механической трансмиссией, прежде всего, научитесь правильно нажимать на педаль. В то время когда вы приотпускаете ее, происходит включение сцепления. В этот момент пружина нажимного диска подводит ведомый механизм к маховику. Происходит плавное притирание элементов. За счет этого диск немного проскальзывает относительно маховика, последний также начинает вращаться.

устройство сцепления автомобиля

На следующем этапе необходимо дать небольшое время узлу для того, чтобы обороты максимально сравнялись. Для этого следует удерживать педаль в средней позиции примерно 2-3 секунды. После этого количество оборотов маховика приблизится к скорости вращения диска. Итак, автомобиль потихоньку набирает ход.

Что же делать далее? Когда маховик с ведомым и нажимным диском стал самостоятельно вращаться с одинаковой скоростью и без проскальзываний, происходит максимально высокая передача крутящего момента. В таком случае необходимость в повторном разъединении КПП и двигателя отсутствует (разве что при экстренном торможении). Как только машина тронулась, а на спидометре уже больше 10 километров в час, педальку можно смело отпускать. Дальше аналогичным путем переключаемся на повышенную передачу вплоть до 5-й (если это позволяют ПДД).

схема сцепления автомобиля

Обратите внимание, что если при трогании с места внезапно сбросить педаль сцепления, машина будет ехать рывками, а через 3-4 секунды заглохнет. Это происходит из-за того, что при резкой притирке дисков мотор передает всю мощь на коробку, тем самым попросту рвет ее. Нагрузка на шестерни увеличивается, соответственно, ресурс механизмов трансмиссии уменьшается. Резко отпускать педаль при трогании не следует, так как это очень вредит вашему автомобилю. Лишь когда машина набирает достаточно большую скорость (это уже 3-5 передача), при переключении на повышенную можно «бросать» педаль сходу.

Как не сжечь этот узел?

Не стоит думать, что если долго давить на данную педаль, работа сцепления автомобиля будет стабильной, а машина от этого не пострадает. К примеру, на перекрестках и при остановке «на красный» следует сразу переключаться на «нейтралку». Если все это время (порядка 20-40 секунд) ваша нога будет находиться на педали сцепления, вы попросту его сожжете через 1-2 дня. Цена на него в зависимости от модели автомобиля колеблется в пределах от 200 до 1000 долларов и выше. Согласитесь, это довольно большая сумма.

Как показывает практика, при правильном использовании сцепления можно не менять корзину и диск на протяжении 100-200 тысяч километров (касается импортных марок машин). Главное – чувствовать, когда следует нажимать на педаль, а когда – нет. Если ваша остановка длится более 5-6 секунд, смело включайте «нейтралку». Сделать это можно и раньше, например если на расстоянии в 300 метров вы увидели красный сигнал светофора. В таком случае машина будет двигаться по собственной инерции. Кстати, используя «накат», можно значительно уменьшить расход топлива автомобиля.

работа сцепления автомобиля

Таким образом, не следует резко отпускать педаль сцепления, но и не нужно очень долго его держать. И в том и в другом случае вы рискуете ухудшить техническое состояние автомобиля.

Регулировка узла

Периодически автомобилю требуется регулировка сцепления. Со временем ход педали увеличивается, вследствие чего механизмы отключаются не полностью. То есть при максимальном нажатии на педаль валы не отключаются, а остаются «в притирке» с двигателем. А это, как мы уже сказали ранее, значительно увеличивает уровень нагрузки на зубья. В результате изнашиваются все компоненты узла.

Как это определить?

Понять, требуется ли вашему автомобилю регулировка сцепления, очень просто. Для этого нужно взять строительную рулетку и замерить расстояние от пола до резиновой накладки педали. На большинстве легковых автомобилей данное значение составляет порядка шестнадцати сантиметров. А выставляется ход педали при помощи специальной контргайки, которая находится на окончании троса под капотом. При этом механизм следует трижды нажать до упора (в пол).

Заключение

Итак, мы подробным образом рассмотрели особенности работы системы сцепления автомобиля. Как видите, данная деталь представляет огромную важность для двигателя и коробки передач. Поэтому не следует пренебрегать правилами ее эксплуатации и впустую жечь корзину при отсутствии особой надобности. Берегите свой автомобиль и эксплуатируйте сцепление бережно!

Как это работает: сцепление + наглядное видео

принцип работы сцепления    Сцепление – это механизм в составе трансмиссии автомобиля, предназначенный для передачи крутящего момента от коленчатого вала двигателя к валу коробки переключения передач. Главной задачей сцепления является кратковременное отключение двигателя от КПП, а также плавное соединение этих агрегатов при работающем двигателе. Сцепление обеспечивает ровное «трогание» автомобиля с места, а также предохраняет детали трансмиссии от перегрузок при резком замедлении вращения коленчатого вала.



    UPD: добавлено отлично видео!










Различают следующие типы сцепления автомобиля:





 По связи ведущих и ведомых частей  По числу ведомых дисков  По приводу  По созданию нажимного усилия
 Фрикционное  Однодисковые  Механические  С периферийными пружинами
 Гидравлическое
 Двухдисковые  Гидравлические  С центральной пружиной
 Электромагнитное  Многодисковые    Центробежное
   Полуцентробежное



    Гидравлические и электромагнитные типы сцепления не получили широкого распространения ввиду сложности конструкции, поэтому в этой статье рассмотрим принцип работы и устройство наиболее распространенной конструкции однодискового фрикционного сцепления.





    Устройство однодискового сцепления:



    Ведущая часть состоит из:
  • Ведущий (нажимной диск)
  • Коленчатый вал




    Ведомая часть состоит из:
  • Первичный вал КПП
  • Выжимной подшипник




     Механизм в собранном виде можно посмотреть на следующем рисунке, на котором ведомый и ведущий диски соприкасаются поверхностями с высоким коэффициентом трения.










     Ведущая часть при заведенном двигателе постоянно находится во вращении, так как жестко связана с коленчатым валом.


    Сцепление включено: как видно на рисунке выше, ведущий и ведомый диски плотно прижаты друг другу, поэтому весь крутящий момент ведущей части сцепления полностью передается на ведомую (и далее на КПП, на колеса). Благодаря высокому коэффициенту трения, диски вращаются с одной скоростью и «проскальзывание» между ними отсутствует (в случае приемлемого состояния контактирующей поверхности).





    Сцепление выключено: выключение происходит при нажатии на педаль сцепления. Далее поступательное движение педали передается приводом (механическим или гидравлическим) на выжимной подшипник. Этот подшипник движется вдоль первичного вала коробки передач и упирается в ведомый диск, который срабатывает как «рычаг» (рисунок ниже), благодаря своей конструкции,  и диски выходят  из зацепления. Теперь вращение на ведомую часть сцепления не передается.














     После снятия усилия с педали сцепления, ведомый диск возвращается в исходное состояние под действием пружин. Снимать ногу с педали необходимо плавно, что бы ведомый диск постепенно прижимался к ведущему — в этом случае не будет резкого толчка!



принцип работы сцепления
    Для плавного включения сцепления так же применено конструктивное решение на ведомом диске сцепления. Он состоит из двух частей, способных поворачиваться на малый угол относительно друг друга, благодаря пружинам. На рисунке видно, что одна часть шлицами входит в зацепление с валом коробки передач, а вторая часть диска с подвижной частью сцепления.






Чтобы закрепить материал, предлагаем Вам отличное обучающее видео про фрикционное сцепление, подготовленное еще в СССР:



Часть 1. Советуем смотреть со времени 6:50почему важно выжимать педаль сцепления до конца и как происходят удары шестерен в коробке передач (осторожно громкий звук):









 Часть 2. Про трение между дисками сцепление. Зависимости от материала и площади.
Советуем смотреть со времени 5:35 до 8:45 — рассказывают почему сцепление усложнили (как улучшили от эллементарной модели). Возможно модель старовата, зато принцип поясняет верно!









   Часть 3. Основные моменты: как включается фрикционное сцепление, как устраняется перекос в нажимном диске и как увеличили «полезный ход» педали сцепления:







Еще один наглядный ролик:









     Таков принцип работы сцепления автомобиля. Надеемся, что данная информация будет для Вас полезной. Напоследок добавим, что езда накатом при включенной передаче и нажатой педали сцепления — это верный способ быстро вывести из строя сцепление!











Добавить комментарий

Ваш адрес email не будет опубликован.
