Не горят габариты автомобилей ВАЗ 2104, 2105, 2107

На автомобилях ВАЗ 2104, 2105, 2107 установлено 4 габаритных огня (габаритов): по одному в передних блок-фарах и по одному в задних фонарях.

Отказ какого-либо из них работать — довольно распространенное явление. Разберем причины этой неисправности — «почему не горят габариты на автомобилях ВАЗ 2104, 2105, 2107«.

Признаки неисправности «не горят габариты ВАЗ 2104, 2105, 2107»

Не работать может один габарит, два габарита (спереди или сзади, с правого либо левого борта, крест-накрест) или вообще все.

Причины неисправности «не горят габариты автомобилей ВАЗ 2104, 2105, 2107»

1. Перегорела лампочка габаритного огня.

Самая распространенная причина. Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

2. Окислились контакты лампочки в патроне.

Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

3. Пропала «масса» к фарам или задним фонарям.

Нарушение контакта с «массой» приводит к отказу работать не только одного габарита, но и целой блок-фары или заднего фонаря.

«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2104, 2105, 2107  крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.

4. Нарушен контакт в соединительной колодке фары или заднего фонаря.

Либо окислился, либо колодка присоединена неплотно. В такой ситуации может не гореть либо одна лампа габарита либо фара целиком. Несколько раз надеваем-снимаем колодку чтобы восстановить контакт.

5. Осыпалась дорожка в плате заднего фонаря.

При длительной эксплуатации автомобиля, или если установлена деталь низкого качества возможно осыпание (перегорание) дорожки к патрону лампы габаритного света в задних фонарях.

6. Нарушен контакт в соединительных колодках монтажного блока реле и предохранителей.

Проверьте колодки Ш12 (Х12), Ш13 (Х13), Ш9 (Х9), Ш6 (Х6) монтажного блока. Или Ш2 (Х2) — выводы 1 и 3 в случае если не горят все габариты.

7. Перегорел предохранитель в монтажном блоке.

Если перегорел предохранитель №14 (F14), не будут гореть габаритные огни в передней левой блок-фаре и в заднем правом фонаре. Если №15 (F15), то не будет гореть габарит в передней правой фаре и заднем левом фонаре, то есть крест-накрест.

Предохранители нужно заменить исправными и в дальнейшем установить причину их перегорания. Возможно в электрической цепи имеется короткое замыкание.

8. Неисправен выключатель наружного освещения на панели приборов.

Не будут гореть все габариты. Извлеките выключатель, снимите с него колодку проводов. Соедините отрезком провода выводы черного и желто-красного провода. Включите зажигание. Если габариты загорелись — выключатель неисправен и подлежит замене.

9. «Обрыв» в электрической цепи подключения габаритных огней.

Необходимо по схеме подключения проверить участки цепи отвечающие за не горящий габарит. Подробнее: «Как найти обрыв в электрической цепи автомобиля».

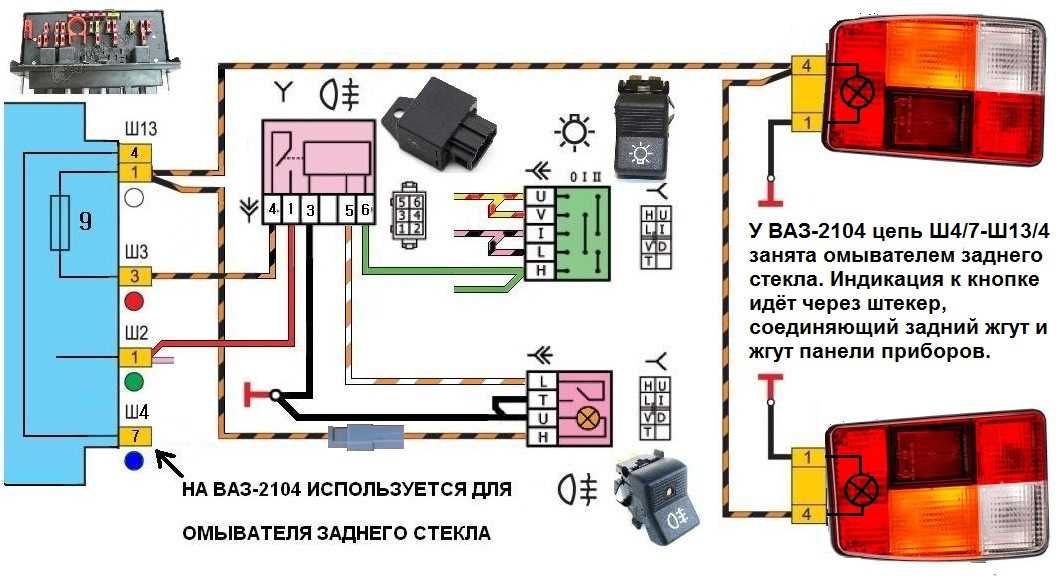

Схема включения наружного освещения автомобиля ВАЗ 2105

Схема включения габаритов 2107.

Схема подключения габаритов (наружного освещения) автомобиля ВАЗ 2107, 21074

Примечания и дополнения

— Для монтажного блока с пальчиковыми предохранителями обозначение колодок «Ш» и предохранителя «№». Для монтажного блока с ножевыми предохранителями «Х» и «F».

— На автомобилях ВАЗ 2104, 2105, 2107 в передних фарах и задних фонарях применяются лампочки габаритного света А12-4-1 (T4W).

Еще статьи по электрооборудованию автомобилей ВАЗ 2104, 2105, 2107

— Не работают поворотники ВАЗ 2104, 2105, 2107

— Схема подключения заднего «дворника» автомобиля ВАЗ 2104

— Не горит ближний или дальний свет ВАЗ 2107, 2105, 2104

— Схема подключения фонарей подсветки заднего номера ВАЗ 2107

— Схема включения электродвигателя вентилятора отопителя ВАЗ 2104, 2105, 2107

— Контакты подрулевых переключателей ВАЗ 2104, 2105, 2107

Подписывайтесь на нас!

Галогеновые лампы в задние поворотники для LADA (ВАЗ) Жигули 2107. Подбор ламп

1. Главная
  »
2. Лампы для LADA (ВАЗ)
  »
3. Жигули
  »
4. 2107
  »
5. Галогеновые лампы в задние поворотники

Фильтр: Бренд

Osram P21W Original Line / блистер

Стандарт

• Качество оригинальных запасных частей
• Устанавливаются производителями авто на заводе
• Стандартный желтоватый цвет
• Страна производства: Германия

139

за 2 лампы

Bosch P21W Pure Light

Стандарт

• Качество оригинальных запасных частей
• Известный бренд с мировым именем
• Стандартный желтоватый цвет
• Страна производства: Германия

239

за 2 лампы

LADA (ВАЗ) Жигули 2107 (1982-2012)

Ближний свет

• Биксеноновые лампы
• Галогеновые лампы
• Светодиоды

Дальний свет

• Биксеноновые лампы
• Галогеновые лампы
• Светодиоды

Передние габариты

• Галогеновые лампы
• Светодиоды

Передние поворотники

• Галогеновые лампы
• Светодиоды

Боковые поворотники

• Галогеновые лампы
• Светодиоды

Задние поворотники

• Галогеновые лампы
• Светодиоды

Стоп-сигнал

• Галогеновые лампы
• Светодиоды

Задний ход

• Галогеновые лампы
• Светодиоды

Задний ПТФ

• Галогеновые лампы
• Светодиоды

Задние габариты

• Галогеновые лампы
• Светодиоды

Подсветка номера

• Галогеновые лампы
• Светодиоды

Плафон салона

• Галогеновые лампы
• Светодиоды

Подсветка перчаточного ящика

• Галогеновые лампы
• Светодиоды

Подбор ламп по авто

Выберите маркуAudiBMWCheryChevroletChryslerCitroenDaewooDatsunFiatFordHondaHyundaiInfinitiJaguarKiaLADA (ВАЗ)Land RoverLexusLifanMazdaMercedes-BenzMiniMitsubishiNissanOpelPeugeotPorscheRenaultSaabSeatSkodaSmartSsangYongSubaruSuzukiToyotaVolkswagenVolvoУАЗВыберите модельGrantaKalinaLargusNiva 4x4PrioraSamaraVestaXRAYЖигулиВыберите кузов2112 (99-09)2111 (97-09)2110 (95-14)2104 (84-12)2107 (82-12)2105 (80-11)2106 (76-06)

Актуальность базы

100% гарантия подбора
Мы даем 100% гарантию, что подбор ламп на сайте абсолютно верный.

Купить запчасти для Фары по низкой цене

Подкатегории

• Фары

  В этом разделе вы можете купить Фары для Лада Нива 1700.

  Купить Фары лада
  В современных рыночных условиях для большого разнообразия автомобильных запчастей и деталей, в том числе и многочисленной автомобильной светотехнической оптики, у каждого автовладельца найдется очень большой выбор оптических деталей для оснащения любимого автомобиля качественной системой головного освещения. Благодаря широкому ассортименту на рынке оптики, каждый может купить фары, идеально подходящие для постоянного использования на его модели автомобиля LADA NIVA, изготавливаемые с полным учетом всех необходимых параметров эксплуатации.

  Вы легко сможете купить фары, правильно подобрав детали оптики, отталкиваясь от исходных технических параметров модели и собственных предпочтений. Купить передние фары практически на любую модель автомобиля LADA NIVA можно с минимальной тратой личного времени и денег. Благодаря активному развитию все более оптимизированных технологий производства вы можете купить задний фонарь, купить правую фару или купить левую фару по максимально доступной цене. При этом более широкая ценовая доступность не повлияет на традиционно высокое качество продукции.

  Купите фары для своего автомобиля сегодня, как никогда ранее. Чтобы купить идеальные оптические приборы, подходящие для вашего автомобиля, вам достаточно определиться с выбором конкретных моделей оптики, и оставить свой заказ в соответствующем разделе интернет-магазина.
  Чтобы чувствовать себя за рулем максимально уверенно и безопасно, всегда четко представлять ситуацию, разворачивающуюся непосредственно перед автомобилем, а чтобы иметь возможность вовремя среагировать на любые препятствия, купить фары, имеющие современные технические характеристики будут лучшим решением.

  Помимо надежного залога высокого уровня безопасности, который обеспечивается мощным и ярким освещением, современная автомобильная оптика представляет собой еще и весьма весомую эстетическую ценность. Неповторимый «внешний вид» вашего автомобиля во многом зависит от наличия соответствующей оптики, которая своим внешним видом будет очень выгодно подчеркивать неповторимые черты узнаваемого визуального образа вашего любимого автомобиля.

  Купить фары по самым приятным ценам вы всегда можете в нашем интернет-магазине. Кроме того, для максимально правильной и оперативной установки новой оптики вы также всегда можете воспользоваться услугами сертифицированного установочного центра.

• Задний фонарь

  В этом разделе вы можете купить Фонари задние для Лада Нива 1700.

  Фонари задние
  Желая всегда поддерживать полную исправность и работоспособность всех систем машины, автовладельцы меняют не только фары, но и задние фонари. Помимо технически высоких параметров, которые свойственны современным автооптическим приборам, большое значение имеет и внешний вид автомобиля, который всегда очень интересен и отчетливо подчеркнут фонарями и фарами.

  Эффективная технология, доступная стоимость
  К счастью, сегодня производители предоставляют широкие возможности купить недорого задние левые и правые фонари в сборе по низким ценам в интернет-магазине с доставкой по всему миру. По аналогии со многими другими деталями, такими как различные спойлеры, обвес, накладки или решетки радиатора, вы всегда сможете подобрать именно те приборы оптики, которые идеально подходят именно для вашей конкретной модели автомобиля, и не потребуют никаких дополнительных доработок при установке.

  На сегодняшний день наибольшее распространение получила светодиодная технология, которая активно применяется при создании задней оптики. Это помогает сделать свечение приборов заметным в любых погодных условиях, при любом освещении и при этом не слепить водителей, едущих сзади. Кроме того, стоимость штатных и тюнинговых фонарей заднего хода остается доступной для большинства автовладельцев при постоянном повышении качества всех используемых комплектующих.

  Воспользовавшись каталогом оригинальных и неоригинальных комплектов задней оптики, вы без труда подберете:
  • Качественные штатные задние фонари для вашей модели автомобиля.
  • Оригинальные варианты альтернативной оптики, для реализации интересных и необычных тюнинг-проектов.
  • Устройства, которые обеспечат полную безопасность передвижения, будут максимально надежны в любой ситуации, а также значительно сэкономят бортовую электроэнергию автомобиля.

  Надежность, высокие технические характеристики, уникальный внешний вид
  Наряду с другими товарами, например, для тюнинга двигателя, альтернативные варианты задних фонарей позволят добиться идеальных технических параметров задней оптики. При использовании высокопрочной специально протестированной оптики вы получите максимальную надежность даже при постоянной сильной тряске, повышенной влажности или запыленности.

• Сигнал поворота

  В данном разделе вы можете купить поворотник на Лада Нива 1700.

  Сигнализаторы и повторители на Лада Нива
  Полная комплектация автомобиля Лада всеми необходимыми световыми сигналами определяется соответствующими пунктами ПДД, т.к. это действительно необходимое условие безопасного движения не только водителя конкретного автомобиля Lada, но и всех окружающих водителей и пешеходов. А также передние фары, всевозможные световые сигналы, указатели поворотов и повторители крайне важны для того, чтобы чувствовать себя за рулем в полной безопасности, и обеспечивать такую ​​безопасность другим участникам движения с вашей стороны.

  Легко купить и установить
  Вы легко можете купить недорогие светодиодные индикаторы и повторители по низким ценам в интернет-магазине, оставив свой заказ на необходимый товар в данной категории. В зависимости от выбранной модели установка новых деталей может осуществляться различными способами. Чтобы гарантировать правильный монтаж и подключение таких элементов, а также обеспечить их правильную и максимально возможную работу, рекомендуется обращаться к профессионалам специализированного центра по установке.

  Разнообразие выбора по доступным ценам
  Помимо стоп-сигналов и катафоров, легкие поворотные указатели бывают различных форм:
  • Штатные указатели для конкретных моделей автомобилей Lada.
  • Универсальные поворотники для установки на любую модель.
  • Дополнительные повторители поворотников для зеркал заднего вида и других мест.
  В представленном разделе представлен каталог оригинальных и неоригинальных комплектов наружных указателей и повторителей, среди которых вы легко и быстро сможете подобрать необходимые запчасти на свой автомобиль лада нива.


  Помимо высочайшего качества предлагаемой продукции, вас также очень порадует доступная стоимость штатного и тюнинга тонированных индикаторов и повторителей.

  Уникальный экстерьер автомобиля лада нива
  Наряду с такими деталями, которые также часто используются для внешнего тюнинга, например, дефлекторы боковых зеркал, оригинальные индикаторы тюнинга также могут сделать внешний вид любимого автомобиля лада абсолютно уникальный. Вы сможете добиться обновленного вида автомобиля, который получит новые индивидуальные черты, выгодно выделяющие его среди множества других автомобилей в городском потоке.

• Внутреннее освещение

  В этом разделе вы можете купить Освещение салона для Лада Нива 1700.

• Лампы

  В этом разделе вы можете купить Лампы для Лада Нива 1600.

  Лампы галогенного типа – это те типы ламп, которые заполнены определенным буферным газом. Это пары галогенов, такие как йод или бром. От такой технологии и получили свое название галогенные лампы, а благодаря своим незаменимым свойствам они широко используются в устройствах светотехнической оптики на автомобилях современных производителей.

  Галогенные лампы отличаются от обычных ламп накаливания меньшими габаритными размерами, а также более прочной и практичной конструкцией в длительном использовании.
  При выборе правильной галогеновой лампы для своего автомобиля самым важным параметром является цоколь, который на разных моделях автомобилей разный, начиная от h2 и заканчивая HB5.
  Современные галогенные лампы, в большом количестве представленные в данном разделе магазина, могут устанавливаться в различные оптические осветительные приборы в зависимости от того, какой эффект и интенсивность освещения необходимо получить. Также галогеновые лампы часто заменяют вышедшей из строя лампой штатного типа.

  Среди множества отличительных особенностей, которыми обладают галогенные лампы, можно отметить значительно увеличенный срок эксплуатации, а также новый уровень освещенности, получаемый при оптимальных режимах использования с большей степенью энергосбережения. Оптимальный уровень светоотдачи, характерный для большинства моделей галогенных ламп, составляет от 15 до 22лм/Вт.
  В ассортименте нашего магазина вы всегда сможете найти самые разнообразные модели галогенных ламп, в том числе и лампы повышенной яркости, способные имитировать белый ксенон. свет, а также стандартные модели ламп со свечением желтого оттенка.

  Благодаря развивающимся технологиям изготовления качественных и практичных в использовании приборов для автомобильной оптики, представленных в широком ассортименте галогенных ламп, гарантированно обеспечивается должный уровень освещенности.

  Для обеспечения правильной установки новых галогенных ламп лучшим решением является обращение за квалифицированными услугами к специалистам автосервиса во избежание возможных ошибок при установке, что обеспечит максимально возможную и эффективную работу ламп в любых условиях.

Товаров: 43.

Сортировать по:

Показаны 1-28 из 43 позиций

Активные фильтры

 Быстрый просмотр

24,00 $

 Быстрый просмотр

35,88 $

 Быстрый просмотр

30,00 $

 Быстрый просмотр

38,40 $

 Быстрый просмотр

41,04 $

 Быстрый просмотр

 Быстрый просмотр

 Быстрый просмотр

 Быстрый просмотр

30,00 $

 Быстрый просмотр

 Быстрый просмотр

46,80 $

 Быстрый просмотр

78,00 $

 Быстрый просмотр

 Быстрый просмотр

34,80 $

 Быстрый просмотр

140,64 $

 Быстрый просмотр

29,88 $

 Быстрый просмотр

 Быстрый просмотр

78,00 $

 Быстрый просмотр

 Быстрый просмотр

29,88 $

 Быстрый просмотр

 Быстрый просмотр

144,00 $

 Быстрый просмотр

58,80 $

 Быстрый просмотр

 Быстрый просмотр

82,80 $

 Быстрый просмотр

66,00 $

 Быстрый просмотр

 Быстрый просмотр

Наверх 

Как заставить гореть передние поворотники.

Своими руками «американские размеры»

Многие хотят улучшить переднюю оптику, ведь ездить при хорошем освещении для вас гораздо комфортнее и безопаснее, главное, чтобы ваш свет не мешал встречным водителям. Есть много способов сделать это. Но некоторые хотят получить неповторимый и необычный вид за счет тюнинга фар. Для этого, например, устанавливают дополнительные габариты в поворотники или полностью переносят их туда, создавая так называемый американский стиль.

Американский стиль заключается в том, что постоянно горят габариты, их лампочки в поворотниках и чаще всего они оранжевые.

Американки на ВАЗ 2114 очень частая практика, с ними машина действительно выглядит интереснее, к тому же в темноте никакой дополнительный свет не помешает. При плохой видимости машина с таким тюнингом более заметна на дороге. Но нужно понимать, что такое изменение может ввести в заблуждение других участников дорожного движения и иногда становится причиной ДТП.

Желтые габариты сливаются с поворотниками, и некоторые участники дорожного движения могут неверно оценить ситуацию. Поэтому лучше использовать белые габариты, тогда оранжевые поворотники будут четко выделяться.

Внимание сотрудников ГИБДД к автомобилю с такой модификацией повышено, и не исключено, что вас будут чаще останавливать для проверки документов.

Изготовление американской ваз 2114 все должно быть сделано в рамках закона, есть четкие ограничения на любые изменения передней оптики. Например, однозначно нельзя устанавливать красные лампы, рефлекторы и любые другие устройства с неподходящим цветом и режимом работы. За такие нарушения наложен штраф в размере 2500 рублей.

Как сделать американку на ВАЗ 2114

Способов продать американок на ВАЗ 2114 много, у каждого есть свои плюсы и минусы. В зависимости от ваших навыков, желаний и возможностей вы можете выбрать любой из представленных ниже, либо придумать свой.




Лампа указателя поворота с двумя нитями.

Двухнитевая лампа является относительно хорошим методом. Он довольно прост в установке и прост в использовании. В лампе две нити накала, одна тусклая на 5 ватт, другая поярче на 25 ватт. Нить со слабой яркостью используется в качестве габаритных огней, а с сильной – для поворотников. В результате поворотник достаточно хорошо заметен на фоне габаритных огней.

Для установки нужен цоколь на два +, либо припаять провод напрямую к лампе, но нужно быть осторожным, так как он может перегореть.

Реле

Принцип инверсии сигнала. При этом лампа поворотника горит постоянно при движении, а при включении поворотника начинает моргать. По яркости, как и в предыдущем случае, фонари не отличаются, но выделяется сигнал за счет того, что лампа полностью гаснет в момент срабатывания.

Установка проста, нужно только немного подрезать провода и два пятиконтактных реле, по одному на каждую фару.

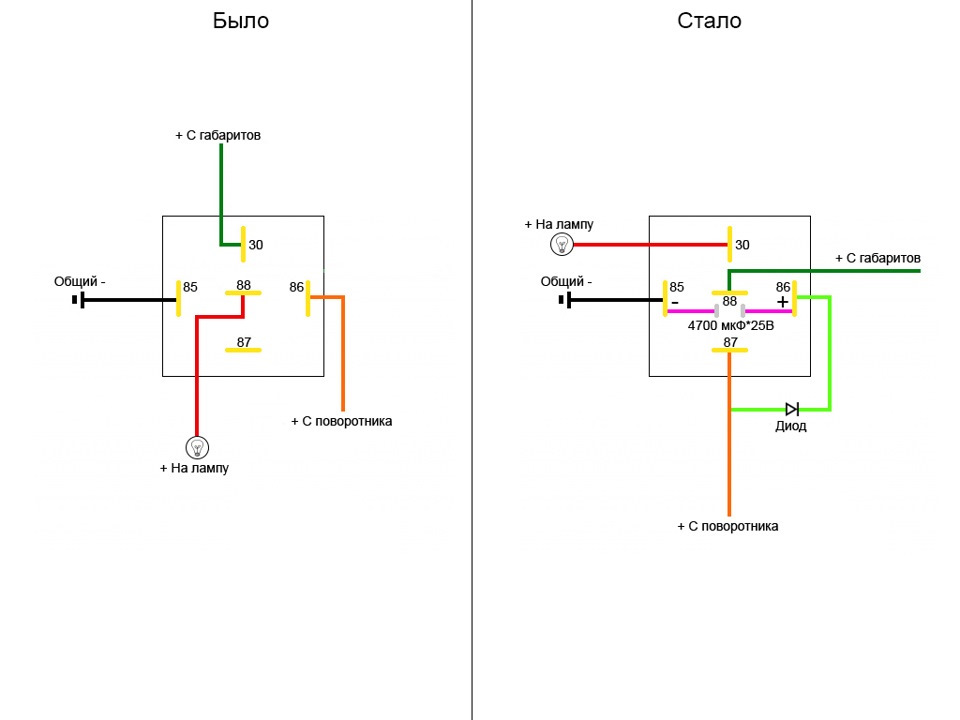

Реле с конденсатором и диодом




Этот способ, по сути, более правильный, чем предыдущий. В пятиконтактное реле добавлен диод IN5819 и конденсатор на 25 вольт 4700 мФ. Принцип работы тот же, но есть гарантия, что ничего никуда не закроется и прослужит долго без проблем.

Закрытие габаритов на лампу поворотника

Нет ничего проще, как закрыть поворотники на ВАЗ 2114. Но этот способ в корне неверен, и пользоваться им категорически не рекомендуется. Лампа поворотника напрямую связана с габаритами, а поворотник по сути вообще отсутствует.

Дополнительный патрон в фару

Наиболее правильным, по мнению большинства, но в то же время и самым трудоемким способом является введение в фару дополнительного патрона. Патроны берутся от ненужных повторителей, отрезаются и впаиваются в фару. При аккуратном исполнении все выглядит незаметно, не каждый догадается о внесенных изменениях.

Полезное видео

Дополнительную информацию по настройке габаритов в поворотниках вы можете получить из видео ниже:


Методов тюнинга много, самый дешевый из которых — фары. Помимо элементарной замены лампочек ближнего и дальнего света автомобилисты часто интересуются, как сделать габариты в поворотниках. Некоторые водители даже дублируют габаритный свет на ВАЗ 2110 или ВАЗ 2114. Делается это из-за не очень хорошей видимости освещения на дорожном покрытии, что очень важно ночью и в непогоду для предотвращения ДТП.

Виды работ

Доработать поворотники на автомобиле можно следующими способами:

• дополнить горящие поворотники габаритами, сдвинув их с фар;
• вставка дополнительных габаритных фонарей на переднюю оптику;
• изменить цвет боковых фонарей на желтый или белый;
• использование .



Если габариты желтые, то свет от поворотников будет сливаться с ним, если цвет белый, то поворотники будут выделяться на фоне основных габаритов

Процесс установки

Прежде чем понять, как подключить поворотники к габаритам, обратите внимание, что существует два основных цвета оптики габаритных огней:

• желтый («американец») с таким же цветом поворотной оптики сольется;
• белый с желтым поворотом цвет лучше выделяется на дороге.

Габаритные огни вставляются в поворотники на автомобилях следующим образом:

• в поворотной оптике на ВАЗ прорезать отверстие куда будет вставляться патрон. Можно использовать картридж типа w5w. Он будет вставлен в стандартную лампу накаливания мощностью 5 Вт или светодиодную ленту;
• закрепить патрон в оптике для вращения во избежание попадания влаги, грязи и для прочного крепления;
• для переноса освещения с фар на ВАЗ 2107 или 2109, переключить провода на вновь установленную розетку. При подключении дополнительных фар без переноса требуется параллельно замкнуть контакт в колодке, идущей к фаре.



Автомобиль после такой доработки приобретает особый шарм.

Несмотря на кажущееся удобство для водителя, согласно Кодексу об административных правонарушениях, такая смена комплектации приводит в замешательство других водителей и даже становится причиной ДТП.

Также обратите внимание, что при установке перед автомобилем осветительных приборов, оснащенных красными фонарями или отражателями, а также приборов с несоответствующим режимом работы и цветом, Вам грозит штраф в следующих размерах:

• 2500 рублей если вы гражданский;
• 15 000-20 000 рублей — служебный;
• 40 000-50 000 руб. — юр.

Штрафы регулируются положением о допуске автомобилей к эксплуатации.

В последнее время автомобилисты прибегают к возможности оборудовать боковое освещение в поворотах посредством лампочек с двумя контактами. Но эта мера может мешать и другим участникам дорожного движения. Таким образом, манипулирование фарами, какими бы полезными они ни были, может поставить под угрозу вашу безопасность. Поэтому не удивляйтесь повышенному вниманию к вашему авто со стороны ГИБДД.

Доброго времени суток уважаемые читатели, на днях загорелся сделать свою машину немного американкой, и решил сделать габариты в поворотниках, вариантов такой операции не много, например: 1) Врезать вторую базу и запитать от заводских габаритов, но такой мануал мне не подходит, т.к. при включении поворотника он горит ярче и тусклее.

2)— Поставить двухнитевую лампочку (сложно, что двухнитевые лампочки желтого цвета трудно найти, к тому же результат тот же, что и в первом варианте.

3)— тот вариант, который выбрал я, и самый сложный (создание двух режимов поворотных ламп с помощью 5-ти контактного реле, диода и конденсатора). Я постараюсь рассказать обо всех своих действиях.

Первым делом идем в магазин электродеталей и покупаем там:

1. Конденсатор на 4700 мкФ*25в или 3000 мкФ*25В или 3300 мкФ*25В Не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25в итого — 2шт.


2. Диод 5817 или 5819, тоже не знаю в чем разница, взял 5817
3. Реле 5-контактное обычное автомобильное — 2 шт.
3. Клеммы для реле — 2 шт.
4. Круглые клеммы — 2 шт.
5. Провод — 4м. (цветной) брала по цветам как на схеме
6. Изолента или термоусадка
7. Клеммы мама

Набор юного электрика

Дальше берем схему и начинаем собирать все точно по схеме

После того как вы сделали домашнее задание) идем к машине, снимаем обе фары и ищем «+» с габаритов и «+» с поворотников. У поворотника всего 2 провода, плюс будет цвет, а плюс от размера будет в правом верхнем углу фишки. И снова, руководствуясь схемой, начинаем скручивать провода.





Затем подключаем «-» в любом удобном месте. Вот и все.

Производственный процесс:

Шаг первый. Схема устройства
Схема системы очень проста, описывать тут практически нечего. Все, что необходимо сделать, это подключить элементы в определенном порядке к зазору между лампами поворотников и блоком питания. При работе в размерном режиме питание должно подаваться на один провод. Автор не стал подключать габариты напрямую к поворотным огням, сделал отдельную кнопку для включения «американок» при необходимости. Для этих целей использовалась кнопка противотуманных фар.


Шаг второй. Процесс подключения реле
Реле подключается пайкой. Как это сделать можно подробно посмотреть на фото.
