Не работает регулировка фар ВАЗ-2114: не регулируется вообще

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 не регулируется фара, но не все понимают, с чем это может быть связано. В данной статье, рассмотрим, причины возникновения такого эффекта, а также возможные варианты решения проблемы.

Содержание

• 1 На видео ремонт гидрокорректора фары
• 2 Основные причины
  • 2.1 Демонтаж фары
  • 2.2 Замена гидрокорректора
• 3 Регулировка света фар на ВАЗ-2114
• 4 Выводы

На видео ремонт гидрокорректора фары

На видео показано, как в полевых условиях отремонтировать гидрокооректор фары. Если гидрокорректор неисправен, то свет лампы «падает» в самый низ — на землю. Ехать с такой фарой ночью- опасно!

Основные причины

Свет отрегулированных фар автомобиля

Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:

• Поломка гидрокорректора.
• Выпала линза с фары.
• Разбитая фара.

Демонтаж фары

Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:

1. Проводим демонтаж решетки радиатора.

   Схема расположения болтов решётки радиатора

   Долой решётку

2. Демонтируем аккумуляторную батарею.
3. Отсоединяем разъемы проводов питания фары.
4. Демонтируем противотуманные фары.
5. Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.
6. Откручиваем крепления фары и проводим ее демонтаж.

   В кружке болт крепления фары

7. Готово — мы без фары!
   Фару демонтировали

Сборка проводится в обратном порядке.

Замена гидрокорректора

Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:

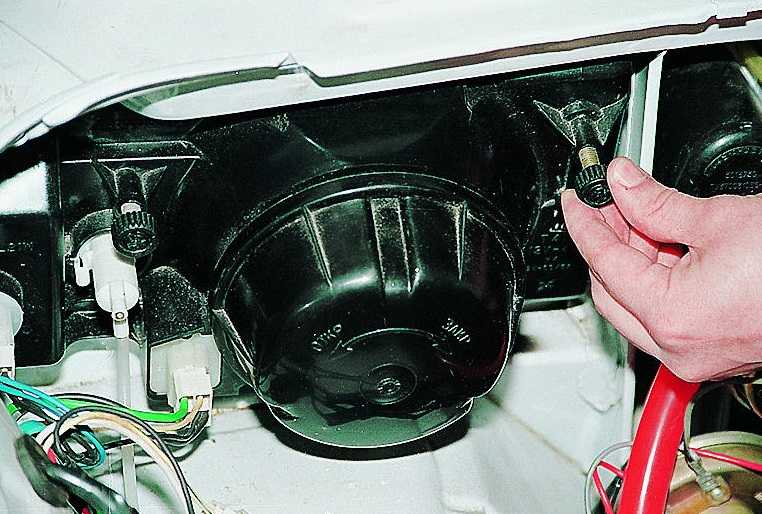

1. На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.

   Демонтаж гидрокорректора

   Смотрим на стрелки направления

2. Снимаем рукоятку управления корректором.

   Демонтируем регулятор гидрокорректора салона

3. Демонтируем рукоятку управления регулятора освещения приборной панели.

   Снимаем рукоятку управления светом

4. Демонтируем пластиковую накладку.

   Снимаем пластиковую накладку с ручки управления гидрокорректора фар

5. Демонтируем световод с панели приборов.

   Снимаем световод

6. Откручиваем гайку крепления.
   Демонтируем крепежную гайку управления гидрокорректором

   Гайка снята

7. Демонтируем гидрокорректор.

   Регулятор гидрокорректора фары

   Снимаем гидрокорректор

8. С переднего щита выводим резиновый уплотнитель.

   Демонтируем уплотнитель на щите

9. Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.

   Вынимаем гидрокорректор в сборе

10. Сборка проводится в обратном порядке.

Регулировка света фар на ВАЗ-2114

После того как всё отремонтировано и работает, необходимо провести регулировку фар по схеме рекомендованной заводом изготовителем. Итак, рассмотрим, последовательность действий:

1. Устанавливаем автомобиль в 5м от гладкой стены.
2. Размечаем стену, согласно технической схемы указанной ниже.

   Схема для регулировки фар

3. При помощи ручки гидрокорректора выставляем свет.
4. Регулируются световые пучки на каждую фару отдельно.

   Для точной регулировки проводить ее необходимо на каждую фару отдельно

5. Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.

   Механические рычаги регулировки фары

Выводы

Найти причину того, что свет не регулируется на ВАЗ-2114 достаточно легко, а вот устранить неисправность под силу далеко не каждому автомобилисту. Так, если автомобилист не уверен в своих силах необходимо обратиться в автосервис для устранения неполадок.

Не работает регулировка фар ВАЗ-2114 — автомобильный портал

Регулировка фар на ВАЗ-2114 требуется не реже одного раза в год при прохождении ТО и обязательна после замены ламп. Многие водители игнорируют рекомендации и пользуются оптикой, которая настроена неправильно и не обеспечивает должного направления света в ночное время суток. Из-за этого снижается обзор на дороге и повышается вероятность не заметить идущего по обочине пешехода или посторонний предмет, который может повредить колеса, кузов, картер двигателя.

Содержание

1. Подготовительные работы
2. Пошаговая инструкция
3. Регулировка элементами фары
4. Настройка противотуманных фонарей
5. Виды фонарей на ВАЗ 2114
6. Как определить неполадки в оптике
7. Как устроен гидрокорректор фар ВАЗ 2114
8. Ремонт гидрокорректора ВАЗ 2114
9. Регулировка штока
10. Замена устройства
11. Инструкция по регулировке своими руками
12. Устройство и принцип работы
13. Особенности ремонта своими руками
14. Монтаж и доработка
15. Инструкция по замене корректора

Подготовительные работы

Поиск площадки. Площадка должна отвечать следующим требованиям:

• быть ровной;
• находиться в темном месте без лишних засветок от фонарей;
• на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций. Автомобиль подготавливается следующим образом:

1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
3. Топливный бак заправляется до отсечки.
4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

• тряпка;
• плотная ткань или картон;
• моющий состав для окон;
• фломастер;
• рулетка;
• уровень строительный;
• башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами. Для проведения работ нужно выбирать теплый день без осадков и сильного ветра. Капли на оптике вызывают преломления и помешают правильной регулировке.



Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке. Перед настройкой света фар рисуется вспомогательная схема. Для этого нужно:

1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
2. Рулеткой замеряется высота лампы относительно асфальта.
3. Значение отмечается на стене горизонтальной линией.
4. Вертикальной полосой маркируется центр автомобиля.
5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
6. Для выявления центра луча используются места перехода в галки.
7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики. Регулировка фар:

1. Заглушить двигатель автомобиля.
2. Включить ближний свет.
3. Выставить рычаг гидрокорректора фар в положение 0.
4. Открыть капот.
5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах. Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Настройка противотуманных фонарей

Регулировка противотуманных фар включает несколько этапов:

• подготовка автомобиля;
• составление схемы;
• корректировка.

Подготовительные шаги ничем не отличаются от действий, выполняемых перед корректировкой основных фар. Противотуманки должны быть чистыми, колеса накачанными, а багажник — пустым. Настраивая противотуманки, следует использовать специальную схему, которая составляется самостоятельно. Для этого требуется:

1. Поставить машину на расстоянии в 5-10 метров от стены.
2. Замерить высоту центра фары и отметить линией на схеме.
3. Перенести на стенку отметки центра машины и противотуманок.
4. Прочертить линию на 10-12 сантиметров ниже отметки высоты противотуманок.

Для корректировки оптики нужно проворачивать винт, пока луч не выйдет на уровень, отмеченный на плане. Если не регулируется фара, следует очистить шляпку болта и осмотреть ее на предмет закисания. Для смазки деталей можно воспользоваться аэрозолем WD-40. Если болт крутится, а рефлектор стоит на месте, потребуется демонтаж противотуманки и проверка целостности механизма.

Виды фонарей на ВАЗ 2114

Регулировать фары на ВАЗ собственными руками очень просто. Конструкция позволяет совершать корректировку без снятия дополнительных пластиковых элементов и аккумулятора. В ВАЗ 2114 используются следующие типы световых источников:

• противотуманный;
• ближний;
• дальний.

Настройка ближнего и дальнего света осуществляется с помощью двух встроенных винтов, находящихся в корпусе основной оптики.

Для корректировки противотуманок не требуется демонтировать бампер. Отвертка помещается в специальное отверстие, в котором находится болт.

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

• лампы сильно светят вверх или вниз;
• смещен луч в одну из сторон;
• неравномерная яркость фар при осмотре автомобиля;
• недостаточная сила света, не видна четкая галка;
• не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

Гидрокорректор фар ВАЗ 2114В зависимости от загруженности автомобиля свет фар может направляться ниже или выше. Для регулировки светового потока используются особые устройства, называемые гидрокорректорами. Если автомобиль загружен, фары лучше опустить ниже, чтобы световой поток был направлен на дорогу, а не вверх. Таким образом вы обеспечите необходимое освещение дорожного полотна и предотвратите ослепление водителя движущимся навстречу транспортом. При минимальной загрузке машины, когда задняя часть авто приподнята, фары можно слегка поднять.

Как устроен гидрокорректор фар ВАЗ 2114

Как правило, система гидрокорректора фар состоит из следующих частей и компонентов:

• основной цилиндр, закрепленный на панели приборов;
• соединительные трубопроводы, зафиксированные хомутами;
• исполнительные цилиндры на блок-фарах;
• морозостойкая рабочая жидкость.

Гидрокорректоры обычно имеют вид неразборных конструкций, которые не подлежат ремонту. Таким образом, при выходе из строя гидрокорректора фар ВАЗ 2114 его ремонт производят путем замены на новый комплект.

В нормальном состоянии корректора производитель предусматривает максимальное рабочее давление. Для направления светового потока фары вниз давление в системе снижается, а шток исполнительного цилиндра втягивается и оптика опускается. Таким образом, устройство много времени находится под высоким давлением.

Нередко при возникновении перепадов температур, особенно в зимнее время, структура уплотнителей нарушается из-за плохого качества резины. Это становится причиной утечки рабочей жидкости и подклинивания поршней цилиндров в определенном положении.

Все гидрокорректоры, которые устанавливают на отечественные машины ВАЗ, конструктивно выполнены по одной аналогичной схеме, не считая определенных отличий в габаритах, компоновке крепления цилиндров, а также трубопроводов. В наши дни на рынке вы можете найти несколько модификаций гидрокорректоров:

• «2105-3718010» — для ВАЗ 2105—2107;
• «2108-3718010» — для ВАЗ 2108—21099;
• «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
• «2114-3718010» — для ВАЗ 2113—2115;
• «21213-3718010» — для 21213 «Нива».

Ремонт гидрокорректора ВАЗ 2114

Если угол наклона фар при изменении степени загруженности авто не регулируется, и даже при помощи регулировочных винтов на блок фарах вам не удается получить оптимальный световой поток, проверьте работоспособность таким способом:

1. Прежде всего, осмотрите устройство на предмет целостности трубопроводов, а также отсутствия утечек жидкости.
2. Если после мероприятий неисправность вы не найдете, перейдите к проверке работоспособности рабочих цилиндров. Для этого нужно снять их с блок-фары и замерить ход штоков. Нормальное функционирование цилиндров обуславливается при ходе штоков 6,5-7,5 миллиметров.
3. По причине того, что ремонт корректора фар ВАЗ не предусмотрен, сломанный прибор лучше заменить новым в сборе.

Регулировка штока

Регулировка штокаВ некоторых случаях регулятор фар выходит из строя из-за нарушения зацепления регулировочного рычага. Таким образом, если гидрокорректор фар ВАЗ 2114 не работает, не спешите его менять. Для начала удостоверьтесь в том, что соединение штока и рычага соответствует рабочему положению.

Шток основного цилиндра корректора упирается в рычаг, воздействующий на такой же шток, который жестко закреплен на плафоне фары. Через регулировочный болт проходит рычаг, выступающий в качестве точки опоры. Механизм регулировки функционирует подобно качелям.

Корректор раскачивает плафон, а регулировочный болт дает возможность поднимать/опускать опорную точку качелей. Если болт выкручен в крайнее положение, обратный конец рычага в виде шарика может выскользнуть из места крепления со штоком плафона.

Чтобы гидрокорректор фар ВАЗ 2114 вновь заработал, ремонт устройства следует производить путем возврата рычага в выемку на штоке. Для этого надо закрутить до упора регулировочный болт, а потом нажать на плафон вниз и вставить шарик рычага в необходимое положение.

Замена устройства

Своими руками заменить сломанный корректор фар несложно. Последовательность работ следующая:

• отворачиваем винты крепления хомутов трубопроводов к скобам крепления;
• с основного цилиндра снимаем ручку;
• откручиваем гайку крепления основного цилиндра к панели приборов;
• отсоединяем от блок-фары основные цилиндры;
• проталкиваем исполнительные цилиндры в салон вместе с уплотнителями;
• устанавливаем новый агрегат в последовательности, обратной сборке.

ЗаменаМногие автомобилисты вместо штатного гидрокорректора фар, который предусмотрен производителем, устанавливают более эффективный и практичный электрический корректор. От гидравлического он отличается тем, что в качестве привода здесь выступают электрические моторы. Для машин марки ВАЗ предусмотрен штатный электрокорректор типа СиличЪ-Зенит. Он без проблем устанавливается в те же места, где стоит гидрокорректор. Процесс установки такой:

• отключаем минусовую клемму от аккумулятора;
• поворачиваем основной цилиндр против часовой стрелки и демонтируем его;
• меняем уплотнительное кольцо;
• устанавливаем электрический корректор на место основного цилиндра;
• демонтируем рычаг основного цилиндра в салоне;
• плюсовую клемму соединяем с гнездом колодки 20;
• минусовую клемму фиксируем на одной из шпилек кузова под панелью приборов;
• вместо трубопроводов прокладываем проводку корректора или вдоль жгута электрического питания;
• подключаем к АКБ минусовую клемму.

После всего этого вам нужно лишь проверить работоспособность устройства.

Многие водители не уделяют достаточного внимания регулировке оптики на своей машине, не понимая ее важность. В статье рассматривается вопрос, почему важна регулировка фар на автомобилях ВАЗ 2114, как настроить фары, что собой представляет гидрокорректор фар.

Регулировка фар ВАЗ 2114 очень важна для создания безопасных условий на дороге для участников движения, особенно это актуально в условиях плохой видимости. Россию отличает плохое качество дорог. От постоянной встряски сбивается свет, падает с неверным уклоном. Поэтому требует корректировки.

При неправильно отрегулированном свете возможны следующие проблемы:

• дорожное полотно освещается не полностью;
• недостаточная дальность видимости дороги;
• риск создания аварийной ситуации из-за ослепления светом водителей встречных машин;
• образование световой стены перед движущимся транспортным средством.

Рекомендуется регулировать фары на ВАЗ 2114 через каждые два месяца.

Инструкция по регулировке своими руками

Перед проведением процедуры нужно обеспечить следующие условия:

• шины должны быть хорошо накачены;
• бак наполнен хотя бы наполовину, в багажнике должна лежать запаска и инструменты;
• на место водителя посадить помощника, при его отсутствии положить груз, равный по весу владельцу авто;
• покачать автомобиль, чтобы установились подвески и пружины.

Таким образом будут созданы эксплуатационные условия для машины. Для проведения настройки автомобиль нужно установить на ровную горизонтальную площадку на расстоянии 5 метров от строго вертикальной стены, на которой необходимо нанести разметку. Для настройки нужно включить ближний свет. Затем поочередно регулируется каждая блок-фара с помощью винтов регулировки. Необходимо совместить пучок света, исходящий от фонарей с точкой Е. Если вы не уверены в своих силах, обратитесь на СТО — там отрегулируют правильно.

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором. Конструкция корректора состоит из следующих элементов:

• главного цилиндра;
• рабочей жидкости;
• патрубков, в которых жидкость содержится;
• цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Особенности ремонта своими руками

Калибровку корректора можно выполнить самостоятельно по инструкции, которая к нему прилагается.

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

• ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
• в салоне демонтируем ручку на основном цилиндре;
• открутив крепежные болты, снимаем основной цилиндр;
• на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, ресничками на фары. Тюнингом фар является модернизация корректора. Для этого меняют штатный гидрокорректор фар на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректораЗамена гидрокорректора фар ваз 2114 состоит из следующих действий:

1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
3. Меняется уплотнительное кольцо.
4. На штатное место прикручивается электрический корректор.
5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

Инструкция по ремонту и эксплуатации ВАЗ 2114. Краткое руководство пользователя

Автомобили ВАЗ-2115 — модернизация автомобиля ВАЗ-21099. Модель отличается от предшественника новой передней частью кузова с оригинальными фарами, измененной формой капота и передних крыльев, новыми фарами со вставкой между ними, окрашенными в цвет кузова бамперами, спойлером багажника с дополнительным стоп-сигналом. , молдинги дверей, накладки на пороги, новая крышка багажника… По цене автомобиль занимает промежуточное положение между предыдущим семейством «Самара» и новым семейством «ЛАДА 110». В перспективе другие модели семейства САМАРА 2108 и 2109пройдет модернизация, итогом которой станут 2113 и 2114 соответственно. Достоинства и достоинства автомобилей LADA SAMARA-115 — комфортный салон, более удобная и совершенная приборная панель, вместительный и удобный, за счет увеличения крышки багажник, высокие динамические качества, хорошая управляемость и устойчивость на разных типах дорог. Новая конструкция отопителя обеспечивает эффективный обогрев салона.

Модификации: Изначально производились модификации с двигателем 1,5л с карбюратором. В модельном ряду ОАО «АВТОВАЗ» представлена ​​модификация ВАЗ-2115 с двигателем с распределенным впрыском топлива.

Комплектация: Предусмотрены следующие варианты автомобилей — «стандарт» (ВАЗ-21150-20), «норма» (ВАЗ-21150-21) и «люкс» (ВАЗ-21150-22).

Переднеприводный седан — первый представитель обновленного семейства автомобилей «Самара». Машина оснащена 1,5-литровым бензиновым двигателем и 5-ступенчатой ​​механической коробкой передач.

Благодаря измененной форме кузова улучшена аэродинамика автомобиля. В конструкции использованы новые передние штампованные детали, модифицированные пластиковые бампера, дополнительные накладки боковых дверей, накладки на пороги, крышка багажника с разъемом на уровне пола. Предусмотрены новые фары, оригинальный дизайн задней светотехники. Новая панель более обтекаемой и эргономичной формы, подсветка кнопочных переключателей и контрольных ламп, блок индикации управления бортовой системой, на котором размещена информация о закрытии дверных замков, непристегнутых ремнях безопасности, ограничителе износа тормозных колодок, ключе зажигания слева, уровне масла, охлаждающей и омывающей жидкости .

У этой машины есть и другое название — «Самара-2». Хотя это относится не к этой модели, а ко всему семейству, которое, как и предыдущее, состоит из трех базовых машин. А по европейским меркам (трехзначный индекс) эта машина называется 115-й.

Несмотря на обилие названий, суть автомобиля та же – это «переделанный» седан 21099. От предшественника он отличается оригинальным оформлением передней части кузова с новыми фарами, большой крышкой багажника, открывающейся открывающийся на сам бампер и большие задние фонари. Задний номер, как и на «десятке», расположен на бампере.

Ряд конструктивных решений позаимствован у «десятого» семейства — регулируемая рулевая колонка, верхние точки крепления передних ремней безопасности, комбинация приборов.

Модернизированы приборная панель и обивка дверей, но есть комплектация со старым, «99-м» салоном.

Начал сходить с главного конвейера своим ходом в апреле 2000 года. До этого собирал в Опытно-промышленном производстве.

Компьютер сегодня является повседневным устройством, с которым сталкивается большое количество людей как дома, так и в большом количестве. транспортное средство . Если говорить конкретнее о водителях автомобилей, компьютер, или как его чаще называют, бортовой компьютер стал незаменимым для каждого из них, ведь только с его помощью можно взять под контроль работу большинство единиц.

Видео о работе нестандартного БК на ВАЗ-2114:

Если говорить об автомобилях российского производства, то первенцем в семействе АвтоВАЗ был ВАЗ-2114, на котором установлен бортовой прямо с завода был смонтирован компьютер, который имел возможность оповещать водителя обо всех событиях, происходящих как снаружи, так и внутри автомобиля. Ниже в этой статье мы подробно разберем, для чего нужен бортовой компьютер, а также разберем краткую инструкцию к нему.

Штатное место в панели приборов для бортового компьютера… На фото есть штекер.

Бортовой компьютер первой версии, устанавливаемый на ВАЗ-2114, хоть и имел мало функций, тем не менее легко следил за основными параметрами автомобиля:

• Контроль уровня топлива , и его подсчет количества пройденных километров – эта функция позволяет водителю заранее принять решение о заправке.
• Контроль температуры охлаждающей жидкости — данная функция исключает перегрев двигателя за счет своевременного информирования водителя.
• Диагностика отдельных узлов автомобиля — позволяет с максимальной точностью, а главное мобильностью обнаруживать и устранять возникшие проблемы.

Подробнее о функциях бортового компьютера

Бортовые компьютеры на ВАЗ-2114 способны выводить на свой рабочий экран следующую информацию:

• Мгновенные показатели работы двигателя, оборотов двигателя, температуры, реального и среднего расхода топлива потребление.
• Информация о пробеге автомобиля, времени в пути.
• Возможность точного считывания возникших ошибок в системе, что позволит сразу определить, стоит ли обращаться в автосервис с неисправностью или можно все исправить самостоятельно.

Современные бортовые компьютеры, по типу Multitronics — C340 и его аналоги также способны:

• Контролировать и заранее информировать водителя о следующем техосмотре, страховании автомобиля, выполняя тем самым функцию органайзера.
• Для самостоятельного изменения параметров включения вентилятора измените уведомления о достаточной температуре для прогрева мотора.
• Возможно подключение парктроника.

Обратите внимание, что для активации других расширенных функций, находящихся в вашем букмекере, может потребоваться его прошивка.

Принцип работы БК на ВАЗ-2114

Не штатный бортовой компьютер

Принцип работы бортового компьютера на первый взгляд покажется примитивным, однако на самом деле это технически сложное устройство, которое одновременно принимает, обрабатывает и при необходимости оповещает о наличии неисправностей. Функция оповещения происходит путем отображения на экране специальной иконки и подачи определенного звукового сигнала.

Краткое руководство пользователя

(в формате Word).

Все бортовые компьютеры, поставляемые на ВАЗ-2114, имеют свое руководство пользователя, и если его нет в бумажном варианте, то в Интернете его можно найти без труда, достаточно лишь знать марку и модель Устройство. Несмотря на то, что существует множество вариантов и моделей, их основной функционал в основном одинаков.

Показания бортового компьютера.

• Если вы только собираетесь приобрести БК, то вам следует знать подходит ли та или иная модель к ЭБУ вашего автомобиля. Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
• Лучше, в первую очередь, при ознакомлении с бортовым компьютером уделить время символам аварийных команд и визуальным пиктограммам, появляющимся на дисплее.
• Обратите внимание на расположение кнопок, и правила работы с ними, чтобы быстро реагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определенной скорости автомобиля — прим.).

Коды ошибок ВАЗ-2114

Так как ЭБУ на всех ВАЗ-2114 одинаковые или, по крайней мере, похожие, записывать, а тем более запоминать их нет смысла, так как некоторые модели умеют не только отображать его на экране, но и озвучить все проблемы в машине…

Самый лучший вариант идентификации и выяснения неисправностей, будет распечатка кодов ошибок на ВАЗ-2114. Взять их можно на официальных сайтах производителей БК для ВАЗ-2114, а ниже мы представим вам самые распространенные ошибки, встречающиеся на «четырнадцатых»:

Коды	Описание
0102, 0103	Неверный уровень сигнала индикатора контроля массового расхода воздуха.
0112, 0113	Неверный сигнал индикатора температуры впускного воздуха — требуется замена элемента.
0115 — 0118	Неверный сигнал датчика температуры охлаждающей жидкости — требуется замена датчика.
0122, 0123	Помехи или неправильный сигнал указателя положения дроссельной заслонки — элемент желательно заменить.
0300	Бортовой компьютер (БК) выявил случайные или множественные пропуски зажигания — в этом случае автомобиль может не сразу завестись.
0201 — 0204	Обнаружен обрыв в цепи управления форсункой.
0325	Бортовым компьютером обнаружен обрыв в цепи детонационного устройства.
0327, 0328	Нарушение в работе датчика детонации — прибор подлежит замене.
0480	Вентилятор охлаждения вышел из строя — необходимо заменить элемент.
0505 — 0507	Имеются неисправности в функционировании регулятора холостого хода, влияющие на число оборотов (меньше или больше). При появлении этого кода необходимо заменить регуляторы.
0615 — 0617	При диагностике обнаружен обрыв или короткое замыкание в цепи реле стартера.
230	Этот код ошибки означает поломку реле бензонасоса — устройство необходимо заменить как можно быстрее.
1602	Один из самых распространенных кодов при диагностике БК на неисправности. Означает сбой питания бортовой сети на электронном блоке управления.

Что делать, если букмекер перестал работать

Бывает, что букмекер перестает работать или не передается информация, которую он должен передавать и анализировать. В первую очередь нужно обратить внимание на целостность электрической цепи. А именно предохранитель F3, отвечающий за его работоспособность, то следует проверить целостность проводов, которые идут на диагностическую колодку и питают ее. О том, как правильно подключить бортовой компьютер к системе ВАЗ-2114, вы можете узнать в этой статье.

Нет смысла описывать сам процесс ремонта бортового компьютера, т. к. такие устройства не часто ломаются и не поддаются ремонту, поэтому имеют внутри себя технически сложные механизмы, требующие профессиональных инструментов и навыков.

ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 (Lada) общие сведения

Автомобили ВАЗ-2115 типа седан с четырехдверным кузовом, ВАЗ-2114 типа хэтчбек с пятидверным кузовом и ВАЗ-2113 с трехдверный кузов создан на базе ВАЗ-21099, автомобилей ВАЗ-2109 и ВАЗ-2108 соответственно, поэтому многие их узлы и агрегаты унифицированы. В 2004 году, после окончательного прекращения производства в Тольятти моделей семейства «Восьмой», модернизированные автомобили получили общее наименование LADA SAMARA.

Автомобили семейства LADA SAMARA комплектуются бензиновым двигателем моделей ВАЗ-11183 рабочим объемом 1,6 л и ВАЗ-2111 рабочим объемом 1,5 л, расположенным в моторном отсеке поперечно. Двигатели оснащены системой многоточечного впрыска топлива и каталитическим нейтрализатором отработавших газов. Двигатели моделей ВАЗ-11183 и ВАЗ-2111 практически одинаковы по конструкции. Моторы соответствуют нормам токсичности Евро-2 с возможностью соответствия нормам будущего.
Пятиступенчатая коробка передач, передний привод позволяют упростить трансмиссию и повысить эффективность, улучшить управляемость и устойчивость автомобиля на высоких скоростях и скользкой дороге… Однако в автомобиле с загруженным багажником на крыше или прицепом , меняется распределение массы по осям и, соответственно, ухудшается управляемость. В таких случаях надо быть предельно осторожным, не совершать резких маневров на дороге при обгонах и поворотах.
Передняя часть кузова автомобилей семейства LADA SAMARA отличается от своего предшественника новыми оригинальными фарами, измененной формой капота и передних крыльев, передним и задним бамперами, окрашенными в цвет кузова, а по бокам установлены молдинги и накладки на пороги, защищающие элементы кузова от коррозии и повреждений. Измененная форма крышки багажника и задней панели кузова на автомобиле ВАЗ-2115 позволяет уменьшить погрузочную высоту багажного отделения.
Передние сиденья анатомической формы оснащены подголовниками и механизмом продольного перемещения для удобной посадки пассажиров на заднем сиденье. На автомобилях ЛАДА заднее сиденье САМАРА можно сложить, тогда объем багажника увеличится с 330 до 940 литров, что позволит перевозить крупногабаритный багаж. Спойлеры, установленные на внешней панели двери багажника автомобилей ВАЗ-2114 и ВАЗ-2113, а также на крышке багажника ВАЗ-2115, имеют улучшенный внешний вид и аэродинамику кузова. Регулируемая рулевая колонка, верхние точки крепления ремня безопасности и комбинация приборов позаимствованы у десятого семейства ВАЗ. Автомобили семейства LADA SAMARA оснащены энергопоглощающей приборной панелью под названием «Европанель». Дополнительный стоп-сигнал, встроенный в спойлер, повышает безопасность вождения.
Центральная блокировка дверных замков упрощает использование запорных механизмов замков. В конструкции замков задних дверей предусмотрен механизм, исключающий возможность открывания дверей изнутри (детский замок), что повышает безопасность перевозки детей на заднем сиденье. На автомобилях в зависимости от комплектации иммобилайзер, возможна установка бортового компьютера, электростеклоподъемников, электроподогрева передних сидений и электропривода наружных зеркал заднего вида.

Проверка работоспособности стартера
Если есть сомнения в работоспособности стартера, необходимо проверить его на стенде. Соединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь сечение не менее 16 мм². Температура стартера при проверках должна быть (25±5)°С, а щетки должны быть хорошо притерты к коллектору. При замыкании выключателя при напряжении питания 12 В трижды включить стартер с разными режимами торможения. Например, с тормозными моментами 3, 6 и 12 Н·м (0,3; 0,6 и 1,2 кгс·м). Продолжительность каждого пуска стартера должна быть не более 5 секунд, а интервалы между пусками должны быть не менее 5 секунд. Если стартер не вращает зубчатый венец стенда или его работа сопровождается посторонним шумом, то разберите стартер и проверьте его детали.
Полная проверка торможения
Затормозить зубчатый венец стенда, включить стартер и измерить ток, напряжение и тормозной момент, которые должны быть соответственно не более 700 А, не более 5 В и не менее 13,72 Нм (1,4 кгсм). Продолжительность работы стартера должна быть не более 5 с. Если тормозной момент ниже, а ток выше указанных значений, то причиной этого может быть межвитковое замыкание в обмотке якоря или замыкание обмотки на массу. Если тормозной момент и потребляемый ток ниже указанных значений, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток, зависание щеток в щеткодержателях, ослабление щеточных выводов, окисление или подгорание тягового реле. контактные болты. При полном торможении приводной вал стартера не должен проворачиваться; если это произошло, неисправна муфта свободного хода. Для устранения неисправности разберите стартер и замените или отремонтируйте поврежденные детали.

Тест холостого хода
Отсоедините зубчатое кольцо стенда от шестерни стартера. Включить стартер и измерить потребляемый им ток и частоту вращения вала привода стартера, которые должны быть соответственно не более 80 А и 3000 мин-1 при напряжении на клеммах пускателя 11,5–12 В. Если ток сила и скорость приводного вала отличаются от указанных значений, то причины могут быть теми же, что и в предыдущем тесте. Проверка тягового реле Установите прокладку 11,5 мм между стопорным кольцом и шестерней и включите реле. Напряжение переключения реле при остановке шестерни в прокладке должно быть не более 8 В при температуре окружающей среды (20±5)°С. Если напряжение выше, то это свидетельствует о неисправности реле или привода.

Каждому автовладельцу важно, чтобы он был в исправном состоянии и работал без нареканий. По этой причине многие люди предпочитают знать, что можно сделать самостоятельно в случае неисправности, чтобы как можно быстрее ее устранить. В данной инструкции описано устройство автомобилей ВАЗ-2113, -2114, -2115, которые оснащены двигателем 1.5i.

В начале книги дана общая информация и описание моделей. Затем рассматривается оборудование, элементы и устройства управления. После этого автовладельцы смогут ознакомиться с тем, как выполнять техническое обслуживание, а также прилагается материал по технике безопасности.

Большая часть руководства посвящена ремонту отдельных деталей. Все очень подробно описано, есть цветные фотографии с комментариями, чтобы была понятна последовательность действий. Это делает руководство незаменимым при ремонте автомобиля. Здесь также есть советы по настройке. Приложения содержат дополнительную информацию и схемы, которые могут быть полезны при ремонте.

На нашем сайте Вы можете бесплатно и без регистрации скачать книгу «ВАЗ-2113, -2114, -2115 с двигателем 1.5i. Эксплуатация, обслуживание, ремонт, тюнинг: Иллюстрированное руководство» в форматах fb2, rtf, epub, pdf , txt, читать книгу онлайн или покупать книгу в интернет-магазине.

Раздел будет интересен всем, кто ищет современное руководство по ремонту ВАЗ 2115, 2114 или 2113. Здесь любой водитель найдет подробные инструкции по диагностике, замене или ремонту неисправной детали. Материалы представлены в виде фотоотчетов и видеороликов , что делает их наглядным пособием, намного лучшим, чем печатный аналог от производителя. Они позволят даже начинающим владельцам в кратчайшие сроки освоить любую ремонтную процедуру.

Даже если на данный момент ремонт ВАЗ 2113 своими руками не требуется, следует знать ряд процедур, которые чаще всего интересуют автовладельцев. Ознакомление с инструкцией по каждому из них быстро устранит поломку и восстановит работоспособность детали машины. Как и в случае с другими представителями семейства Самара 2, водителю потребуется информация о замене ламп в оптике, ремонте газораспределительного механизма, диагностике системы охлаждения и т.д.

Для тех, кому предстоит ремонт ВАЗ 2114 со своими своими руками, знание того, как он осуществляется, будет не лишним. Для профилактики или в тяжелых условиях может понадобиться операция. Не менее полезным будет руководство по ремонту ВАЗ 2114, в котором подробно описаны ВАЗ 2114 в фарах и салоне автомобиля.

Для владельцев пятнадцатой модели станет актуальной инструкция, как проводится ВАЗ 2115. Эта деталь часто ломается и не подлежит ремонту, что делает эти знания обязательными для тех, кто интересуется ремонтом ВАЗ 2115 своими руками.

Если вас интересует конкретная проблема, то на страницах портала вы всегда можете оставить свой вопрос более опытным автомобилистам и профессиональным механикам. Вскоре после его публикации последует полноценный ответ, который поможет справиться с проблемой в эксплуатации автомобиля.

ВАЗ 2113 — история модели

Модель выпускалась с 2004 по 2013 год. Трехдверный «хэтчбек» стал модифицированной версией «восьмерки» и получил с 2007 года инжекторный двигатель объемом 1,5 л мощностью 77 л.с. , автомобиль был оснащен новым двигателем большого объема (1,6 литра), соответствующим стандарту ЕВРО-3.

ВАЗ 2114 — история модели

Как и ВАЗ 2113, модель была рестайлингом предыдущего поколения ВАЗ 2109. Она получила множество комплектующих, что повысило комфорт автомобиля. ВАЗ 2114 выпускался с 2001 по 2013 год. За это время он претерпел несколько изменений , большая часть которых коснулась двигателя.

ВАЗ 2114 — 5-дверный хэтчбек. Отличительной особенностью модели стала обновленная передняя часть кузова, затронувшая фары, капот, решетку радиатора и т.д. Внутри салона также есть новшества – «европанель», новый дизайн отопителя, регулируемый руль. Под капотом ВАЗ 2114 располагались следующие двигатели:

• 8-клапанный двигатель 1,5 ВАЗ 2111;
• 8-клапанный двигатель 1,6 ВАЗ 21114;
• 8-клапанный двигатель 1,6 ВАЗ 11183;
• 16-клапанный двигатель 1,6 ВАЗ 21124;
• Двигатель 16 клапанов 1,6 ВАЗ 21126.

ВАЗ 2115 — история модели

ВАЗ 2115 стала первой моделью Самара 2 серии. Его выпуск начался еще в 1997 году и продолжался до 2012 года. Сначала автомобиль имел только модели с карбюраторными двигателями, а затем их заменили инжекторными. В 2008 году модель подверглась рестайлингу.

ВАЗ 2113 — Русский автомобиль

ВАЗ 2113 — Русский автомобиль

История ВАЗ 2113:

ВАЗ 2113 — рестайлинг переднеприводной версии «Восьмерки», производство которой началось в рамках проекта «Самара-2». Этот пятиместный трехдверный хэтчбек стал преемником популярной модели ВАЗ-2108, выпуск которой на Волжском автомобилном заводе прекратился в 2003 году. Серийное производство «тринадцатой» было запущено к 2004 году.

Сохраняя лучшее качество от «восьмерки», ее острого руля и резвого характера, «тринадцатая» приобрела более современный экстерьер и интерьер. Модель отличается от своих предшественников передней частью кузова с оригинальными фарами, измененной формой капота и передних крыльев. Бампера окрашены в цвет кузова, по бокам кузова молдинги и обтекатели порогов. Задняя часть, доставшаяся от ВАЗ-2109, практически не изменился. Исключение составили бампер и спойлер от ВАЗ-2114, придающие облику автомобиля стремительность и легкость. Для более удобного использования были изменены наружные зеркала заднего вида. Увеличился размер дверей, хоть и ненамного, но это имеет ощутимые преимущества для тех, кто испытывал трудности с более ранними моделями из-за высокого роста и «респектабельности». Разработчики потрудились и над улучшением аэродинамических свойств.

В салоне ВАЗ 2113 установлена ​​новая панель приборов («европанель»), регулируемая рулевая колонка, рулевое колесо, верхняя точка крепления передних ремней безопасности, комбинация приборов от «десятого» семейства, отопитель новой конструкции, обеспечивающий очень эффективное отопление.

Комплектуется ВАЗ 2113 клапанно-инжекторными двигателями с впрыском топлива 1,5 л (ВАЗ 2111) и 1,6 л. Оба двигателя соответствуют Евро-2 и работают в паре с 5-ступенчатой ​​механической коробкой передач.

ВАЗ-2113 выпускается в трех комплектациях: «стандарт», «норма» и «люкс». Каждое решение — уникально и имеет свои особенности. В комплектацию «стандарт» входят иммобилайзер, конвертер, очиститель, дворник заднего стекла, система бокового управления с блоком индикации, регулируемая рулевая колонка, пепельница для задних пассажиров, обогрев заднего стекла. С «люксом» добавились подголовники задних сидений, бортовой компьютер, задние противобликовые зеркала, атермальные стеклянные тональные сигналы и противотуманные фары. Кондиционер, ГУР, АБС не предусмотрено.

ВАЗ 2113 — автомобиль проверенный временем и отечественными дорогами и многое другое.

ВАЗ-2113 — рестайлинг популярной в прошлом модели ВАЗ-2108. Популярностью эта модель среди простых граждан пользовалась, в основном, из-за цены.
