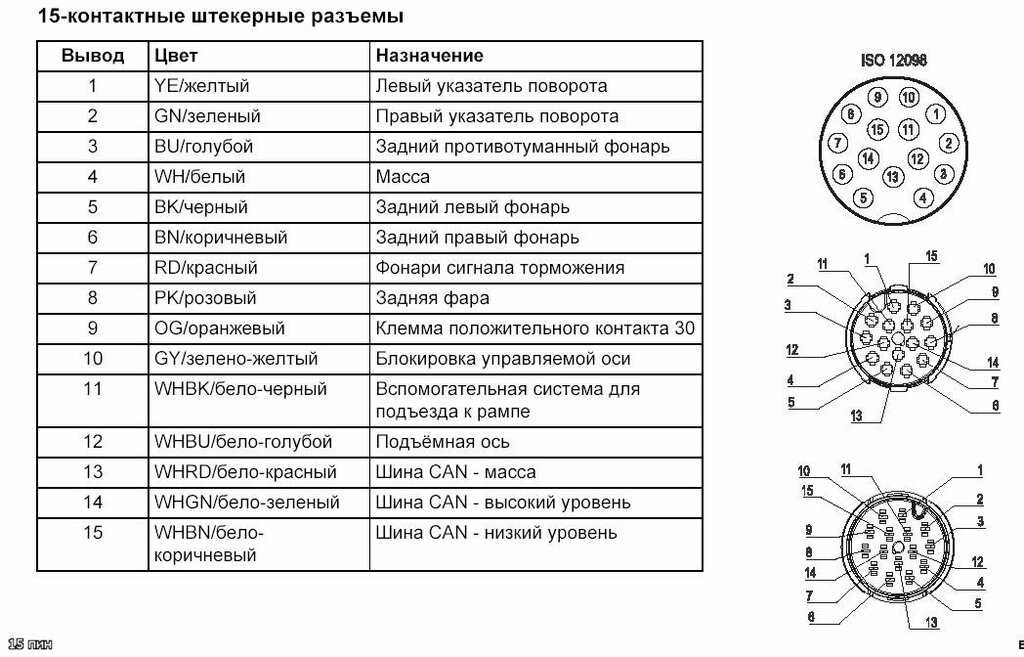

Распиновка разъемов на 7 и 13 контактов. Прочтите также:. Вам нужно один конец провода подключить на корпус, а другой в штекер прицепа и подключить массу фонарей к корпусу.
Электрическая Схема Легкового Прицепа — tokzamer.ru
В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа. Подключение розетки фаркопа к автомобилю с электронным блоком управления лучше выполнять у опытного автоэлектрика.
Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа
Как избежать ошибок при подключении распиновки на 7 пин
В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.
В данной ситуации можно поступить следующим образом: Установить в поворотники прицепа лампы со светодиодами.
Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования — устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Как правило, к его конструкции крепится специальная площадка с оборудованным на нем контактным разъемом розеткой.
Читайте другие полезные статьи по этой теме 2. Универсальный метод подключения разъема прицепа и распиновки Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т. Как только он установит, что потребление тока превышает норму вследствие соединения со светотехникой прицепа будет выслано сообщение об ошибке.
Указанный метод называется штатным. Схемы различных видов розеток На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. В случае, если разъем на транспортном средстве не совпадает со стандартом, также рекомендуется обратиться за помощью к специалистам.
Розетка фаркопа Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков.
Это необходимо делать правильно — через фаркоп. Ее можно использовать для подключения автомобильного холодильника, находящегося, например, в трейлере.
Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем. Список обязательных материалов: Различные приспособления для демонтажа бампера. Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. На электронные блоки также устанавливают специальный переходник.

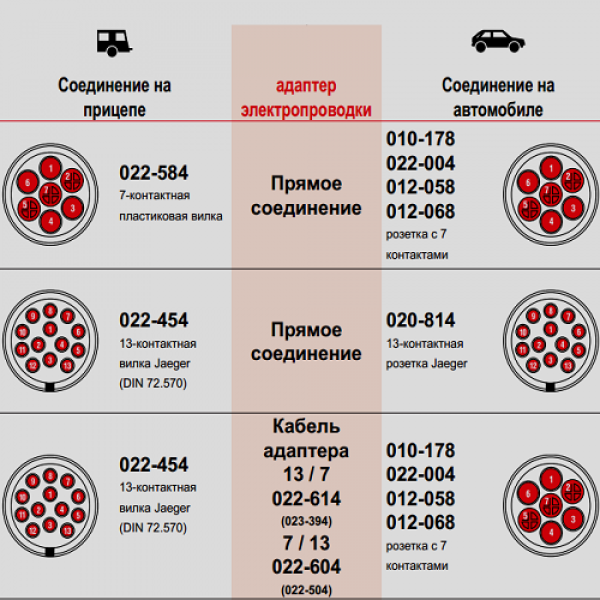

Схема подключения розетки 7 к 7
Еще лучше, если его сечение будет составлять от полтора кв.
Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни.
Универсальная схема подключения автомобильной розетки прицепа — второй метод На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа.
С чем это связано? Перед тем как сесть за руль, проверьте правильность функционирования всех сигнальных фонарей прицепа.
Целесообразно воспользоваться услугами опытных электриков, которые владеют тонкостями коммутации и знают особенности электросхем. Это необходимо делать правильно — через фаркоп. Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером.
Рекомендуем: Нормы испытаний и измерений электрооборудования
Они используют не так много тока, и реле сможет функционировать по-прежнему. Гаечные ключи и отвертки. Следующий способ предполагает изменение электросистемы автомобиля.
Список обязательных материалов: Различные приспособления для демонтажа бампера.
Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства.
Лампы используемые в прицепах серии 8213
С его помощью контролируется соединение проводов прицепа. С первого взгляда простая процедура оказывается на деле не такой уж и простой, как это представлялось изначально. Статьи по теме. Номера контактов и цвета проводов 13 пиновой розетки Таблица соответствия для ти пинового разъема.
Схема подключения прицепа: полное руководство
Знания
Знайте все о электрической схеме прицепа
Если вы недавно купили прицеп или наконец решили подключить уже имеющийся к вашему пикапу. В этой статье мы расскажем обо всех ваших проблемах, касающихся различных типов проводки и того, как идеально подключить прицеп к вашему автомобилю.
Что такое трейлер?
Прицеп — это транспортное средство без двигателя, и предполагается, что его буксирует другое транспортное средство: внедорожники, пикапы или джипы обычно буксируют прицепы. Они также могут быть транспортными средствами для отдыха в зависимости от их типа.
Как работает трейлер?
Прицеп — это отдельное дополнительное транспортное средство, которое необходимо связать с основным транспортным средством. Прицеп крепится к основному транспортному средству с помощью соответствующей сцепки. Чтобы электрическая мощность прицепа работала, мы используем различные разъемы, чтобы гарантировать, что в зависимости от требуемой мощности. Минимальный выходной разъем — это 4-контактный разъем, обеспечивающий электрический выход для сигналов прицепа, массы и задних фонарей.
Применение трейлеров
Трейлер имеет несколько приложений в зависимости от пользователя и того, какие услуги он может искать.
Они используются для перевозки товаров, материалов, лодок, принадлежностей для кемпинга и т. д. Существуют следующие типы прицепов:
- Универсальный трейлер
- Туристический трейлер
- Лодочный прицеп
- Полуприцеп
- Строительный трейлер
- Трейлер «гусиная шея»
- Пятиколесный прицеп
Создайте более 280 типов диаграмм
Windows, Mac, Linux (работает во всех средах)
Профессиональные встроенные ресурсы и шаблоны
Локальное программное обеспечение для бизнеса
Безопасность данных корпоративного уровня
EdrawMax Онлайн
Создавайте более 280 типов диаграмм онлайн
Доступ к диаграммам в любом месте и в любое время
Сообщество шаблонов
Управление командой и сотрудничество
Интеграция личного облака и Dropbox
ПЫТАТЬСЯ ОНЛАЙН
Что такое цветовой код для проводки прицепа?
Самой сложной задачей в отношении прицепа будет подключение его к вашему основному транспортному средству.
Если вы беспокоитесь о том, как этого добиться, вам помогут цветовые коды. Проводка прицепа имеет разные цвета, что облегчает понимание и подключение проводов к основному транспортному средству и разъему.
Каковы цветовые коды проводов прицепа?
Проводка прицепа имеет разные цветовые коды, присвоенные каждому проводу, чтобы облегчить подключение проводов. Чтобы лучше понять цветовые коды, вот подробная таблица.
На этой диаграмме показано, что означает каждый цветовой код, что позволяет очень легко координировать, какой провод куда идет.
Схема подключения 4-контактного прицепа
Как видно из этой схемы подключения 4-контактного прицепа , белый провод соединен с землей. Зеленый проходит сзади, чтобы соединиться с правым поворотом. Коричневый провод, отвечающий за работу с задними фонарями, ведет к обеим лампочкам сзади, а желтый провод идет назад влево, указывая на левый поворот.
Что такое 4-контактный разъем?
4-контактные разъемы — это самые основные разъемы, используемые для соединения вашего прицепа с основным транспортным средством. 4-контактный разъем позволяет управлять тремя основными функциями освещения: паузой, поворотом направо и поворотом налево. Четвертый провод (белый), как показано на схеме, является проводом заземления. Обычно этот разъем используется в прицепах малой грузоподъемности.
Схема подключения 5-контактного прицепа
В этом 5-контактная схема подключения прицепа выше, вы можете видеть, что первый провод — это провод массы (белый). Второй провод (зеленый), идущий от разъема, отвечает за правильный сигнал. Третий (коричневый) провод — это тот, что отвечает за задние фонари. Они также соединены сбоку, чтобы обеспечить повышенную видимость.
Четвертый провод (синий) указывает на то, что тормоза задействованы.
Последний набор проводов (желтый) ведет к левой стороне, чтобы указать левый сигнал. Они подключаются через 5-контактный разъем.Что такое 5-контактный разъем?
5-контактный разъем используется для установления электрического соединения между прицепом и основным транспортным средством. Обычно он используется в транспортных средствах с гидравлическими или импульсными тормозами. Один контакт используется для заземления; другие обычно используются для обозначения поворотов, перерывов и того, что автомобиль работает.
Дополнительный провод подключается к фонарям заднего хода, помогающим отключать гидромуфту прицепа при трогании автомобиля задним ходом; это выключает тормоза прицепа. Так вот этот провод служит еще и фонарем заднего хода.
Схема подключения 6-контактного прицепа
На этой 6-контактной электрической схеме прицепа , как можно заметить, есть два новых положения проводов.
Синий провод, отвечающий за гидравлические тормоза, теперь используется для электрических тормозов. Черный провод — это индикатор батареи +12 В, подключенной к прицепу — остальные провода выполнены так же, как и на предыдущих схемах прицепа.
Что такое 6-контактный разъем?
6-контактный разъем помогает установить соединение между основным транспортным средством и прицепом. Он используется для управления тормозами (в основном электрическими тормозами) и обычно используется на кемперах, прицепах с гусиной шеей и прицепах для лошадей.
Этот разъем обеспечивает дополнительную электрическую поддержку 12-вольтовой батареи через черный провод и электрические разрывы через синий провод.
Схема подключения 7-контактного прицепа
Схема 7-контактного концевика имеет три различных варианта в зависимости от типа разъема, в котором также различается конфигурация проводки. Эти различные схемы подключения 7-контактного прицепа приведены ниже.
Схема подключения 7-контактного прицепа с круглым штырем
На этой 7-контактной схеме подключения прицепа красный провод обеспечивает вспомогательное питание прицепа, а черные провода смещены для обозначения фонарей заднего хода. Другие функции и расположение проводов аналогичны 6-контактной схеме прицепа, где белый — масса, зеленый — правый, желтый — левый, коричневый — задние фонари, а синий — электрические тормоза.
Схема 7-контактного прицепа для блейд-модуля RV с конфигурацией SAE
На этой 7-контактной схеме подключения прицепа показано, что цвета проводов для фонарей заднего хода и источника питания были изменены. Красный цвет был изменен на оранжевый и черный на серый. Другие цвета остаются прежними для других проводов и их функциональности.
Схема 7-контактного прицепа для традиционного лезвия RV
На этой схеме подключения 7-контактного прицепа изменена большая часть конфигурации проводов.
Коричневый провод соединяется с правым светом. Зеленый провод соединяется с задними фонарями, желтый провод соединяется с фонарями заднего хода, а красный провод соединяется с левым фонарем.
В то время как черный провод соединяется с аккумулятором, синий провод соединяется с электрическими тормозами, а белый провод соединяется с землей. Подключив их в правильном порядке, огни прицепа будут работать идеально синхронно с вашими основными транспортными средствами.
Что такое 7-контактный разъем?
| 7-контактный разъем | 7-контактный разъем SAE | 7-контактный коннектор традиционный |
Разъем помогает соединить проводку основного автомобиля с проводкой прицепа. Они обычно используются для больших кемперов, внедорожников, грузовиков, коммерческих и сельскохозяйственных прицепов. Выше показаны три разных разъема, используемых для подключения 7-контактной системы освещения прицепа.
Необходимо знать правильную конфигурацию вашего прицепа, чтобы вы могли идеально подключить его, а огни прицепа работали синхронно.
Используйте EdrawMax для создания схемы подключения
Мы рекомендуем вам использовать EdrawMax для создания электрических схем прицепа. Есть несколько шаблонов, которые вы можете использовать, чтобы сделать идеальную электрическую схему прицепа
