Регулировка зазоров клапанов двигателя ЗМЗ-402

Регулировку зазоров между коромыслами и клапанами производят на холодном двигателе, при затянутых требуемым моментом гайках крепления головки блока цилиндров и гайках крепления стоек оси коромысел клапанов

Регулировку теплового зазора между клапанами и коромыслами выполняем при ремонте головки блока цилиндров.

Нужно регулировать зазоры клапанов после замены маслоотражательных колпачков. Так же при появлении стука в районе клапанной крышки.

При увеличенном зазоре появляется характерный звонкий металлический звук.

При маленьком зазоре между клапанами и коромыслами двигатель будет как бы «зажат», или еще говорят – «тупой». При этом будет снижена его мощность и приемистость, повышенный износ клапанного механизма.

Регулировка проводится на холодном двигателе.

Двигатель считается условно холодным, когда его температура сравняется с температурой окружающей среды.

Чтобы было легче прокручивать коленчатый вал, нужно вывернуть свечи.

Легче ориентироваться при прокручивании коленчатого вала, если у трамблера будет открыта крышка.

На корпусе трамблера фломастером наносим метки, которые соответствуют положению поршней в ВМТ, когда подходит бегунок трамблера напротив каждого контакта крышки распределителя.

Снимаем корпус воздушного фильтра карбюратора для этого:

1. Отверткой ослабляем затяжку хомута и снимаем шланг отвода картерных газов.

2. «Отщелкиваем» пять зажимов, и снимаем крышку корпуса воздушного фильтра, вынимаем фильтрующий элемент.

3. Отверткой ослабляем затяжку хомута и снимаем гофрированный шланг забора воздуха.

4. Отверткой отгибаем усики стопорных шайб, и ключом на 10 отворачиваем три гайки.

5. Снимаем корпус воздушного фильтра.

6. Отсоединяем трубку отвода картерных газов.

7. Отсоединяем шланг вакуумного регулятора датчика-распределителя зажигания

Торцевым ключом на 10 выворачиваем шесть болтов крышки головки блока

Снимаем крышку

Снимаем уплотнительную прокладку

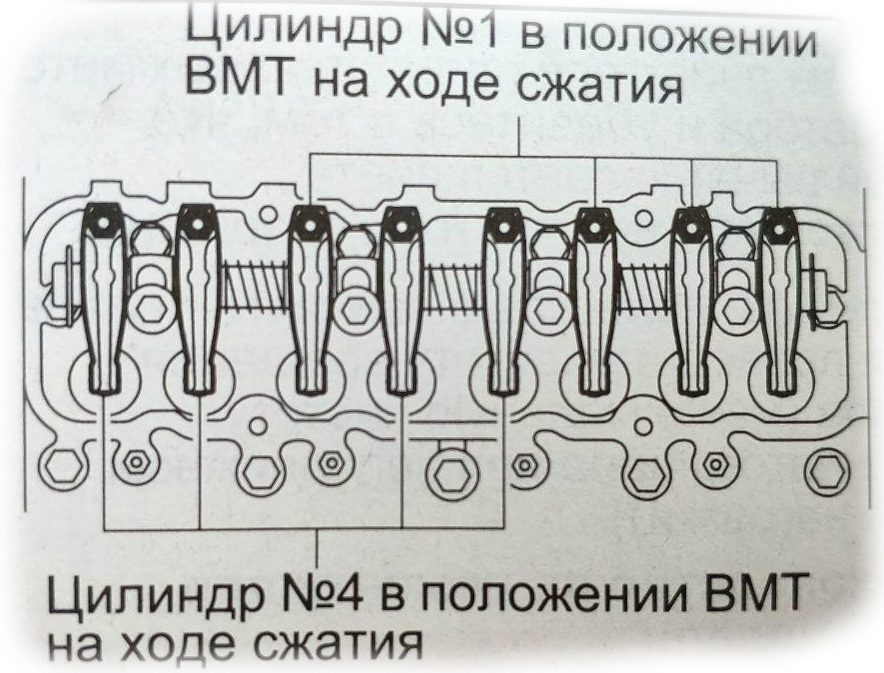

Устанавливаем поршень первого цилиндра в ВМТ. Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек.

После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра.

В противном случае провернуть коленвал на один оборот. Оба клапана первого цилиндра должны быть закрыты.

Ключом на 14 отпускаем контргайку регулировочного винта и на один — два оборота отворачиваем регулировочный винт.

Между стержнем клапана и коромыслом вставляем щуп. Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.

Выставив зазор, удерживаем регулировочный винт и затягиваем контргайку и вновь проверяем зазор. Регулируем зазоры обоих клапанов первого цилиндра.

Затем специальным ключом за храповик:

Провернуть коленчатый вал на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 2-го цилиндра.

Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 4-го цилиндра.

Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 3-го цилиндра.

Величина зазоров в приводе клапанов:

Номер

цилиндра

Клапан

Величина

зазора,

мм

1

Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

2

Впускной

Выпускной

0,40 – 0,45

0,40 – 0,45

3

Впускной

Выпускной

0,40 – 0,45

0,40 – 0,45

4

Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

После регулировки клапанов нужно запустить двигатель и после прогрева сделать пробную поездку.

Проверить работу двигателя на всех режимах. При неудовлетворительной работе клапанного механизма повторить проверку зазоров.

Регулировка клапанов двигателя ЗМЗ 402, зазоры, порядок регулировки, фидео

Порядок регулировки клапанов двигателя ЗМЗ 402 — Ремонт своими руками

Содержание:

  1. Подготовка к регулировке клапанов
  2. Регулировка клапанов ГАЗ 402
  3. Нюансы регулировки клапанов на автомобилях ГАЗ

Клапана представляют собой важную составляющую газораспределительного механизма. Регулировка клапанов – одна из базовых настроек двигателя, от которой зависит срок эксплуатации различных деталей ГРМ. В случае неправильной регулировки повышается расход топлива, а работа мотора становится более шумной.

Если движок плохо запускается на холодную, свечи заливает, а во время работы силового агрегата вы слышите своеобразный звон, необходимо регулировать зазоры клапанов. Сегодня мы поможем вам понять, как выполняется регулировка клапанов на 402 двигателе, которым оснащены многие автомобили Газель. Для выполнения процедуры необходимо подготовить комплект щупов, ключ для храповика коленвала, а также прокладку крышки ГБЦ (отдельно о замене прокладки головки блока цилиндров мы уже писали). Регулировка клапанов 402 двигателя должна осуществляться исключительно на холодном моторе. Последовательность регулировки по цилиндрам выглядит так: 1-2-4-3. На 1-м и 4-м цилиндрах оптимальный зазор клапанов выпуска равен 0,35-0,4 миллиметра, а для других цилиндров он должен составлять 0,4-0,45 миллиметра.

Подготовка к регулировке клапанов

Охладить мотор, подождав несколько часов после его последнего запуска. Отключить клеммы от АКБ. Снять воздушный фильтр (отсоединить крышку фильтра, снять элементы крепления, вентиляционный патрубок картера, а также шланг вакуумного регулятора трамблера). Демонтировать корпус воздушного фильтра. Отключить от карбюратора авто тяги дроссельной и воздушной заслонок. Открутить крышку клапанов и вытащить её.

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М.

Он также широко используется на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

  • распределительный вал, он вращается в пяти опорах блока цилиндров;
  • распредшестерня, передает движение от коленвала распределительному валу;
  • 8 толкателей, приводятся в движение кулачками распредвала;
  • 8 алюминиевых штанг;
  • ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
  • выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

  • сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
  • затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
  • происходит рабочий ход;
  • последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

  • останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
  • открываем капот, снимаем корпус воздушного фильтра;
  • снимаем клапанную крышку, она держится на шести болтах;
  • прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
  • следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
  • регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
  • регулируем оба клапана на втором цилиндре;
  • проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
  • делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

  • выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
  • делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и 8) устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».
