Диагностика шруса внутреннего: Признаки неисправности внутреннего шруса. Подробно — VPM

Содержание

Как определить неисправность ШРУСа | Авто Энергия

Когда при повороте автомобиля хрустит ШРУС (шарнир равных угловых скоростей), многие автолюбители не знают, как выполнить диагностику проблемного узла, и какие действия предпринимать в дальнейшем. Самое важное в данном случае — выяснить, какой ШРУС хрустит, ведь в переднеприводных автомобилях есть аж четыре “гранаты”, как в народе называют этот узел. Также важно понимать, именно ШРУС ли является источником неприятных звуков или другая деталь подвески автомобиля. Далее мы попытаемся систематизировать информацию и пролить свет на вопрос диагностики и ремонта шарнира равных угловых скоростей машины.

Виды и конструкция ШРУСов

Прежде чем мы перейдем непосредственно к описанию признаков и причин, указывающих на проблемы со ШРУСами, нужно выяснить, для чего они нужны и какие бывают. Так вам проще будет понять, как в дальнейшем проводить их диагностику и ремонт.

Задача любого шарнира равных угловых скоростей заключается в передаче крутящего момента между полуосями при условии, что они находятся под разными углами в разное время. ШРУСы используются в переднеприводных и полноприводных машинах, обеспечивая возможность поворота переднего колеса и его вращения под нагрузкой. Существует несколько видов шарниров, однако мы не будем подробно останавливаться на этом. Важно знать, что, в основном, их делят на внутренние и наружные.На любом переднеприводном автомобиле установлено всего четыре ШРУСа — два внутренних и два наружных, попарно на каждом переднем колесе. Задача внутреннего — передача крутящего момента от коробки передач на вал. Задача наружного — передача крутящего момента от внутреннего шарнира непосредственно на колесо.

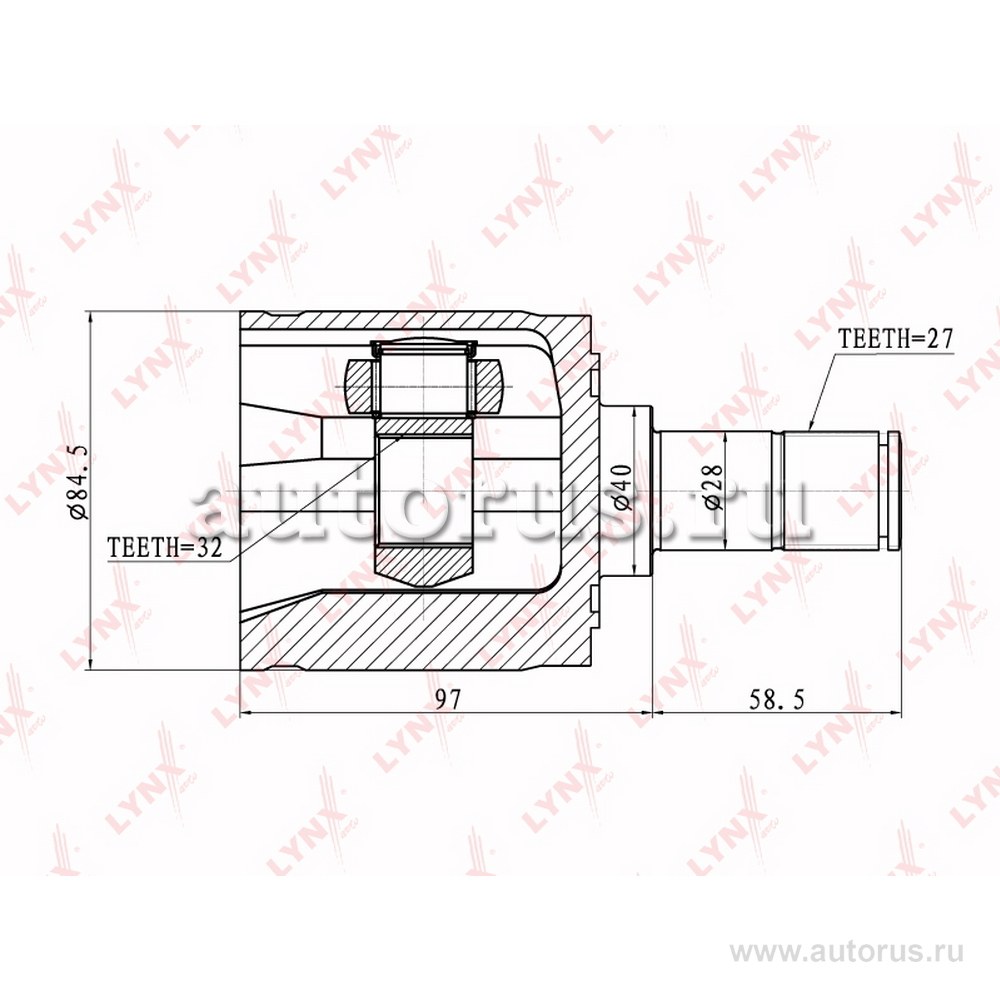

Внутренний ШРУС состоит из внешнего корпуса (“стакана”) и вставленного в него трипода — набора игольчатых подшипников, работающих в трех плоскостях. Основной вал (со стороны “стакана”) вставляется в коробку передач, а в трипод вставляется другая полуось, на которую и передается крутящий момент.

То есть, конструкция внутреннего ШРУСа несложная, и как правило, проблемы с ним возникают нечасто. Единственным обязательным условием нормальной работы шарнира (это касается и наружной “гранаты”) является наличие внутри него смазки и целостность пыльника.

Наружный ШРУС — более сложная и хрупкая конструкция. С одной стороны он соединяется с внутренним шарниром через полуось, а другой — непосредственно со ступицей посредством собственного вала со шлицами. В основе конструкции наружного шарнира лежит сепаратор с шариками. Он может вращаться в заданных конструкцией диапазонах углов. Именно шариковый механизм чаще всего бывает причиной того, почему хрустит ШРУС. На корпус наружной “гранаты” надевается пыльник, который надежно защищает внутренности от попадания в него пыли и грязи. От этого напрямую зависит нормальная работа устройства, и по статистике, именно порванный пыльник является первопричиной полного или частичного выхода этого механизма из строя.

Чтобы продлить срок эксплуатации наружного ШРУСа необходимо придерживаться двух несложных правил: регулярно проверять целостность пыльника и наличия достаточного количества смазки в нем, а также старайтесь не “газовать” при сильно вывернутых колесах, так как при этом шарнир испытывает максимальные нагрузки, что приводит к его чрезмерному износу.

Помните, что любой шарнир равных угловых скоростей испытывает тем большие нагрузки, чем под большим углом работают две его полуоси. Если они находятся параллельно друг другу, то нагрузка на узел минимальна, соответственно, при максимальном угле будет максимальной и нагрузка. Именно благодаря этому свойству можно определить неисправный шарнир, о чем мы и поговорим далее.

Как определить хрустящий ШРУС

Выяснить, какая “граната” хрустит, достаточно просто. Первым делом, необходимо понимать, что характерный хруст или поскрипывание на поворотах издает наружный ШРУС. Внутренний шарнир может издавать постукивание на прямой дороге. Алгоритмов диагностики коснемся чуть ниже.

Хруст наружного ШРУСа обычно возникает, когда автомобиль поворачивает с полностью или сильно вывернутыми колесами. Особенно это хорошо слышно, если в это время водитель еще и “поддаст газу”. В этот момент шарнир испытывает максимальные или приближенные к этому нагрузки и в случае, если он неисправен, то и возникают упомянутые звуки. Внешне это может проявляться тем, что будет чувствоваться “отдача” в руль при поворотах.

Что касается внутренних ШРУСов, то их поломку диагностировать сложнее. Обычно из них исходит аналогичный звук при движении по неровной дороге, причем чем в более глубокие ямы попадает колесо — тем большие нагрузки испытывает шарнир, соответственно, он сильнее хрустит. В некоторых случаях неисправность внутреннего ШРУСа диагностируется по вибрации и “подергивании” машины при ускорении и на высокой скорости (около 100 км/ч и более). Даже при движении по прямой и ровной дороге (симптомы напоминают ситуацию, когда не отбалансированы колеса).

Далее перейдем к ответу на вопрос как определить какой ШРУС хрустит, внутренний или наружный. Существует несколько алгоритмов проверки. Начнем с наружных шарниров.

Определение хруста от наружного ШРУСа

Необходимо выбрать ровную площадку, на которой можно было бы поездить на машине. Выверните колеса в одну из сторон до упора и резко тронтесь. Этим вы обеспечите большую нагрузку шарниру, и если он неисправен, то вы услышите знакомый звук. Кстати, слушать его можно самостоятельно (при открытых окнах) или с помощником, чтобы он находился во время движения машины возле колеса. Второй случай особенно хорош для диагностики правых ШРУСов, поскольку звук оттуда доходит до водителя хуже. Впрочем, подобные процедуры можно проводить и на дороге или в “полевых условиях”, чтобы не заморачиваться и не искать дополнительное место для тестов.

При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины.

Как хрустит внутренний ШРУС

Внутренние шарниры диагностируются иначе. Чтобы определить какой ШРУС неисправен, левый или правый, нужно найти прямую дорогу со значительными выбоинами и проехаться по ней. Если шарнир поломан — он “застучит”.

Опишем еще один интересный метод определения как хрустит внутренний ШРУС, заключающийся в том, чтобы не вывешивать колеса, а значительно утяжелить заднюю часть машины (насадить много людей, загрузить багажник), то есть, сделать так, чтобы перед машины поднялся, а ось внутреннего ШРУСа как можно больше изогнулась. Если в таком положении вы услышите хруст в движении, то это является одним из признаков неисправности упомянутого узла.

При стандартной эксплуатации машины не рекомендуется постоянно ездить с высоко поднятым передом машины, то есть, не загружайте сильно заднюю часть автомобиля. Следите за пружинами амортизатора, проставками.

Универсальный метод диагностики

Представляем вам алгоритм другого, универсального, варианта, как узнать какая “граната” хрустит. Действовать нужно в следующей последовательности:

Поставить колеса машины ровно.
Вывесить одно из передних колес с помощью домкрата.

Поставить машину на ручной тормоз и нейтральную передачу.
Запустить двигатель, выжать сцепление, включить первую передачу и медленно отпустить сцепление, то есть “тронуться” (в результате вывешенное колесо начнет вращаться).
Медленно нажимать на педаль тормоза, создавая естественную нагрузку шарниру. Если неисправна одна из внутренних “гранат”, то в это время вы услышите знакомые стуки с левой или правой стороны. Если же внутренние ШРУСы в порядке, то машина начнет попросту глохнуть.
Вывернуть руль до упора влево. Медленно нажать на педаль тормоза. Если неисправна внутренняя “граната” — она продолжит свой стук. Если неисправен еще и внешний левый ШРУС, то добавится звук и от него.
Вывернуть руль до упора вправо. Провести аналогичные процедуры. Если возникнет стук при выкрученном вправо руле — значит, неисправен правый внешний шарнир.
Не забудьте установить нейтральную передачу, заглушить двигатель и дождаться полной остановки колеса до того, как опустите его на землю.

При вывешивании колес и диагностике ШРУСов соблюдайте правила безопасности, в частности, не забывайте поставить машину на ручной тормоз, а лучше воспользуйтесь противооткатным упором

03.05.2017

Чем отличается внешний ШРУС от внутреннего

В этой статье вы узнаете, чем отличается внешний ШРУС (Граната) от внутреннего и как определить их неисправность.

Преимущественное большинство владельцев переднеприводных автомобилей, занимаясь изучением устройства своих четырехколесных друзей, с удивлением обнаруживают детали, которые не совсем понятны для них.

Одной из таких деталей, является ШРУС — загадочное наименование, которое на самом деле являет собой аббревиатуру от такого названия, как шарнир, предназначающийся для равных угловых скоростей.

В автомобилях это устройство необходимо для того, чтобы передавать вращательное движение с одной полуоси к совершенно противоположной.

При этом, величина последней, будет постоянно меняться, что и является его главной отличительной особенностью.

ШРУС выступает в роли обязательного атрибута каждого современного автомобиля, да и сам элемент этот — изобретение не новое, его создали и начали активно пользоваться еще в 1930 году.

По сути своей, альтернативы использования ШРУСов — не существует, ввиду чего, мы считаем должным рассказать вам об особенностях, которые отличают внутренний ШРУС от наружного.

Внутренний ШРУС

Как устроен ШРУС

Конструкция ШРУСа является весьма сложной, по этому она и вызывает массу вопросов у тех людей, которые впервые с этим устройством сталкиваются.

При условии правильной эксплуатации, а также при должном уходе, шарнир без каких-либо проблем сможет прослужить своему обладателю гораздо дольше.

Узнать более подробную информацию об принципе работы этого устройства вы сможете сразу-же после того, как разберетесь из чего он состоит.

Итак, в состав конструкции ШРУСа входят следующие компоненты:

Корпус, который выполнен в виде некой сферической чаши с предусмотренным в нем так называемым ведомым валом.
Внутренняя обойма — этот же сферический вал, дополненный ведущим валом.
Сепаратор, что представляет собой внешне кольцо с предусмотренным в ним отверстием. Последнее необходимое для того, чтобы удерживать шарики, содержащиеся там.
Шесть шариков.

ШРУС наружный

Такая конструкция ШРУСа предоставляет своим владельцам возможность производить последовательную передачу некого вращательного движения крайне ровно.

Ну а известное карданное соединение полуосей, которое, по сути своей, выполняет такую же функцию, что и ШРУС, не имеет возможности похвастаться наличием такой способности.

В случае с ним, равномерное вращение будет возможным только на одной полуоси, в то время, как уже на второй, оно будет уже прерывистым.

Как работает ШРУС?

Изучая то, каким образом ШРУС работает, рекомендуем вам прибегнуть к тщательному осмотру этого устройства.

Руководствуясь специальной литературой вы наверняка сможете найти более, чем просто подробное описание процесса работы рассматриваемого нами сегодня ШРУС:

Сферические канавки, которые предусмотрены в корпусе, а также на внутренней обойме и количество которых, точно совпадает с количеством шариков.
Шарики, которые располагается в пространстве между корпусом и так называемым кулаком, удерживаются специальным сепаратором.
В случае вращения ведущего вала, усилие будет передаваться через кулак на обойму и далее в ведомый вал.
В случае изменения угла между ведущими, а также ведомыми валами, шарики будут иметь возможность свободно перемещаться по неким канавкам, продолжая постепенно передавать усилие.

Чем наружный ШРУС отличается от внутреннего?

Как оказывается, для того, чтобы обеспечить успешное движение автомобиля, одного ШРУСа на каждое из колес — слишком мало. Для правильного функционирования всего привода, необходимо чтобы их была пара.

Визуально можно заметить, что внутренний ШРУС, является гораздо больше по своим размерам, нежели ШРУС наружный. Кроме этого, он еще и стоит гораздо дороже.

Следовало бы отметить то, что особенности конструкции, а также механизм передачи вышеупомянутого вращательного движения, поступаемого от вала редуктора на ведущие колеса требует того, чтобы на пути было сразу-же два шарнира и это как минимум.

Именно тот ШРУС, который передает вращение к валу от трансмиссии, будет называться внутренним, он намного больше по размерам, по этому отличить его от наружного — не составляет труда.

Наружный ШРУС, в свою очередь, необходим для того, чтобы вращать ступицу колеса и по этому, в нем и предусмотрены посадочные шлицы. Меньшим в габаритах его вынуждает делать отсутствие приемлемого количества свободного пространства.

По сути своей, одна только эта, не самая значимая особенность, их размеры, а также цена, представляет собой тот нюанс, который делает наружный и внутренний ШРУСы — совершенно разными.

Самый простой способ диагностики ШРУСов

Всё, что потребуется, это проделать следующие нехитрые движения, и вы уже с большой долей вероятности сможете выяснить — стоит ли менять ШРУСы, или они ещё в нормальном состоянии:

Первым делом необходимо выставить колёса ровно.
Поддомкратить одно из передних колёс.
Поставить автомобиль на “нейтралку”, поставить на ручной тормоз, и желательно использовать противооткатные упоры. Безопасности много не бывает.
Запустить двигатель автомобиля.
Выжать сцепление, включить первую передачу и плавно отпустить педаль сцепления (вывешенное колесо должно начать крутиться).
Медленно и плавно нажимаем на педаль тормоза, создавая тем самым нагрузку на гранату. Если появятся какие-либо стуки и посторонние звуки, то неисправен внутренний шарнир. Если автомобиль просто начинает потихоньку глохнуть, не создавая никаких сомнительных ситуаций, то значит с внутренним шарниром всё в порядке.
Выворачиваем руль в сторону до упора. Аналогично начинаем потихоньку притормаживать. Если внутренний шарнир неисправен, то он продолжит свой стук, а если появляется дополнительный звук, значит это уже и внешний шарнир даёт о себе знать. Если дополнительный звук не появился, то переходим к следующему шагу.
Далее выворачиваем руль в противоположную сторону также до упора. Проделываем всё то же самое.
Разобравшись с выбранной стороной ставим автомобиль на “нейтралку”, глушим автомобиль, опускаем колесо на землю и проделываем все операции со вторым колесом.

виды шарниров, их принцип работы, неисправности

Шарнир равных угловых скоростей (сокращенно ШРУС или «граната» – это одно и то же) – такое название одного из элементов трансмиссии автомобиля часто можно услышать на автосервисных предприятиях и в мастерских, но далеко не все автомобилисты представляют себе, что это такое и какие последствия может вызвать неисправность этого узла.

Существует несколько видов шарниров равных угловых скоростей, отличающихся друг от друга не только конструкцией, но и местами их использования.

В рамках данной статьи мы рассмотрим следующие вопросы:

Для чего в автомобиле нужен ШРУС и где он находится?
Виды шарниров равных угловых скоростей, как они устроены и работают?
Как проверить ШРУС на исправность, и каковы внешние проявления неисправности этого узла и последствия его выхода из строя?

Что такое ШРУС и зачем он нужен в автомобиле

Шарнир равных угловых скоростей (ШРУС) – это механизм, обеспечивающий равномерную передачу крутящего момента к ведущим колесам при их повороте на угол до 70° относительно оси. Используются такие шарниры на автомобилях с независимой подвеской в конструкции привода управляемых колёс.

Задача передачи крутящего момента от двигателя к колёсам оказалась в техническом плане не такой уж простой и потребовала от автоконструкторов создания трансмиссии. При этом колеса «живут» в машине своей жизнью и крепятся к кузову независимо по отношению к коробке передач.

Для заднеприводных автомобилей вопрос решился использованием в конструкции кардана. А вот для переднеприводных автомобилей потребовались иные устройства, обеспечивающие передачу вращательного движения к «подпрыгивающим» относительно кузова колесам.

Дело в том, что обычный кардан с крестовиной, при вращении с постоянной угловой скоростью ведущего вала, не в состоянии обеспечить постоянную угловую скорость расположенного под углом вала ведомого. А дополнительные рывки и торможения при передаче крутящего момента от двигателя к колёсам автомобиля абсолютно неуместны.

Технические приёмы, обеспечивающие компенсацию такой неравномерности угловых скоростей, оказались эффективными до углов между осями ведущего и ведомого колес не более 20⁰.

В то же время для переднеприводных автомобилей требовалось обеспечить передачу крутящего момента без «искажений» при углах поворота колёс до 70⁰, причём такая передача должна была быть ещё и очень надежной, ведь узел подвергается высоким нагрузкам.

Теоретическое решение – ШРУС, было найдено давно: устройство запатентовано еще в 20-х годах прошлого века инженером А.Рцеппой (шарнир Рцеппа), а для его практической реализации потребовалось почти 40 лет (Япония, 1963 г.).

Конструктивно один из распространённых вариантов ШРУС выглядит следующим образом.

Ведущий вал посредством шлицевого соединения приводит в движение внутреннюю обойму, на рабочей стороне которой выполнены шесть канавок. На внешней обойме шарнира (соединённой с ведомым валом) также выполнено шесть канавок. А обоймы связаны между собой через шарики, расположенные в вырезах сепаратора.

Подобная конструкция обеспечивает (в отличие от простой карданной передачи) равенство мгновенных угловых скоростей ведущего и ведомого валов.

Виды шарниров равных угловых скоростей

Шариковые варианты конструкции ШРУС, хотя и наиболее распространены в легковом автомобилестроении, оказались не единственно возможными.

Шариковый ШРУС

Практическое применение для легковых и лёгких коммерческих автомобилей нашли триподные ШРУСы, в которых роль шариков выполняют вращающиеся ролики со сферической рабочей поверхностью.

Трипоидный ШРУС

Для грузовой техники распространение получили кулачковые (сухариковые) шарниры типа «Тракта», состоящие из двух вилок и двух фасонных дисков. Вилки в таких конструкциях достаточно массивные и способны выдерживать большие нагрузки (что и объясняет область их использования).

Кулачковый (сухариковый) ШРУС

Необходимо упомянуть и ещё один вариант ШРУС – спаренные карданные. В них неравномерность передачи угловой скорости первого кардана компенсируется вторым карданом.

Спаренный карданный ШРУС

Как уже упоминалось выше, угол между осями двух валов не должен в этом случае превышать 20⁰ (иначе появляются повышенные нагрузки и вибрации), что ограничивает область использования такой конструкции в основном строительной и дорожной техникой.

Внутренние и наружные ШРУСы

Помимо различий в конструктивном исполнении, ШРУСЫ разделяются по месту их установки на наружные и внутренние.

Внутренний ШРУС соединяет коробку передач с полуосью, а наружный ШРУС – полуось со ступицей колеса. Вместе с приводным валом оба этих шарнира составляют привод автомобиля.

Наиболее распространённый тип наружного шарнира – шариковый. Внутренний ШРУС не столько обеспечивает большой угол между валами, сколько компенсирует перемещения приводного вала при движении его относительно подвески. Поэтому часто в качестве внутреннего шарнира в легковых автомобилях используется триподный узел.

Необходимое условие нормальной работы ШРУСов – смазка движущихся частей шарнира. Герметичность рабочего пространства, в котором находится смазка, обеспечивают пыльники, предотвращающие попадание на рабочие поверхности абразивных частиц. С учётом высокой нагруженности деталей, в них используются только специально разработанные для таких узлов виды смазок.

Как определить неисправность ШРУС

Срок службы ШРУСов в современных автомобилях при правильной эксплуатации практически сопоставим с ресурсом самой машины, хотя условия работы наружных и внутренних шарниров существенно отличаются (наружные узлы более нагружены, так как воспринимают воздействия непосредственно от колёс).

Заводской брак редко является причиной поломки ШРУСА, а вот эксплуатационный характер отказа встречается куда чаще. Прежде всего, это может быть банальное повреждение пыльника, и, как следствие, попадание в смазку шарнира влаги, пыли и грязи с содержанием абразива.

Именно поэтому периодический визуальный осмотр целостности пыльников обязателен при периодическом обслуживании автомобиля. Замасленная деталь или следы смазки, разбрызганные по колесу – явное свидетельство необходимости замены пыльника (если только отказ не перешел в более тяжёлую стадию).

Другая частая причина отказа – агрессивный характер вождения, особенно с вывернутыми до упора колёсами. При таком стиле вождения шарниры испытывают запредельные нагрузки, неизбежно приводящие к отказу. К похожему результату можно прийти при частой езде по разбитым дорогам.

Для наружных и внутренних ШРУСов внешние признаки неисправности несколько отличаются из-за разных условий эксплуатации и определяются (помимо состояния пыльников) в основном «на звук» и наличие люфтов.

Высоко нагруженные наружные шарниры на ранних стадиях отказа издают звук похожий на свист полностью изношенных тормозных колодок. Дополнительно состояние узла проверяется на ровной дороге: при резком трогании с места с вывернутыми колёсами. Появление характерных толчков или щелчков свидетельствует о неисправности шарнира. Полезно в этом случае сразу осмотреть пыльники (тем более что для этого не требуется поднимать машину).

Если в начале движения слышен хруст – это свидетельство необходимости безотлагательных мер по замене наружного ШРУСа. Характер звука при этом весьма специфический: его трудно спутать с другими звуками, и раздаётся он с той стороны, с которой произошла поломка.

Определить какой из внутренних ШРУСов неисправен – внутренний правый или внутренний левый – несколько сложнее.

Для этого автомобиль вывешивается на подъёмнике, и тем самым добиваются максимального угла шарнира (между приводным валом и поверхностью земли).
Двигатель запускается, и при включённой передаче прослушивают узел на посторонние звуки. Хруст слева или справа свидетельствует о поломке соответствующего шарнира.
Кроме этого проверяется люфт приводного вала между наружным и внутренним шарнирами. При исправных шарнирах люфт отсутствует.

Если нет возможности установить машину на подъемник, выбирают участок дороги с ямами и рытвинами, и аккуратно въезжая в них колёсами с разных сторон (фактически вывешивая автомобиль с соответствующей стороны) выявляют посторонние шумы (хруст).

Последствия эксплуатации автомобиля с неисправными ШРУСами, особенно на стадии уже выявленного хруста, могут быть весьма тяжёлыми, ведь хруст сигнализирует о возможности скорого внезапного разрушения шарнира. В свою очередь это может привести к заклиниванию колёс и созданию аварийной ситуации на дороге.

Замена ШРУСов обходится не дёшево: узлы оригинальных приводов достаточно сложные механизмы изготовленные из специальных материалов. А в запущенных случаях разрушение внутреннего ШРУСа может привести к попаданию остатков игольчатых подшипников в картер коробки передач и необратимым повреждениям уже самой коробки.

Видео: как проверить внутренний и наружный ШРУСы на исправность

Шрус — описание,виды,неисправности,устройства,замена,фото,видео.

Большинство современных автомобилей оснащаются устройствами, помогающими им уверенно двигаться и поворачивать. К таким устройствам относится ШРУС. Что же такое ШРУС в автомобиле?

Блок: 1/6 | Кол-во символов: 179
Источник: https://automorum.ru/sistemy-avtomobilya/rulevoe-upravlenie/shrus-naruzhnyj-i-vnutrennij.html

Что такое ШРУС в машине

Шарнир равных угловых скоростей (ШРУС) – подвижная деталь ходовой переднеприводных и полноприводных автомобилей. Однозначной версии истории разработки детали и первой установки её в автомобиля нет. Вероятнее всего, первый подобный механизм сконструировал и запатентовал А. Рцепп в 20-х годах прошлого века. Широкое распространение узел автоподвески получил в середине 20-го века.

Изобретение ШРУСа позволило решить следующие проблемы:

Преодолеть неравномерность передачи вращения колеса;
Снять вибрацию;
Нивелировать перегрузки на шестерни и валы во время движения ТС.

Общий вид ШРУСа в автомобиле

ШРУС позволил передавать крутящий момент на управляемые колёса без потери мощности. В современном автомобилестроении гомо-кинетические шарниры устанавливают на всех переднеприводных и некоторых моделях полноприводных автомобилей.

Это важно! Качественный ШРУС отличается повышенным ресурсом: при своевременных профилактических мероприятиях производители гарантируют равенство срока службы детали периоду эксплуатации автомобиля. Бережная езда позволяет использовать конструкцию длительный срок без замены.

Для чего нужен

В сленге автомобилистов узел именуют «граната», поскольку он по форме похож на этот боеприпас. ШРУС – деталь подвески машины, обеспечивающая энергию вращения и позволяющая управлять поворотом колёс до 70 градусов. Шарниры передают крутящий момент на ведущие колёса, что позволяет вращать их и одновременно управлять.

Граната обеспечивает поворот колёс транспортного средства на 70 градусов

На колесе присутствует два ШРУСА: внутренний и внешний. Одновременная работа двух шарниров позволяет колёсам беспрепятственно вращаться, независимо от вертикального отклонения полуоси, поворотов, развала-схождения. Прямые канавки внутренних шарниров обеспечивают перемещение деталей вдоль оси, что компенсирует вибрации двигателя и колебания передней подвески. Радиусные канавки внешних увеличивают угол поворота ШРУСа и соединённого с ним колеса.

Разновидности

Конструкторами разработано 4 разновидности шарнира.

Кулачковые

Включают в себя пару фасонных дисков и вилок. Увеличенная площадь сцепления деталей позволяет этому виду выдерживать повышенные нагрузки. Авто с кулачковыми ШРУСами передвигается исключительно на средних скоростях.

Детали кулачкового ШРУСа

Трипоидные

Основная часть данной разновидности – трёхлучевая вилка, помещённая в корпус. На каждом луче находятся ролики, вращающиеся на игольчатых подшипниках. Вилка напрессована на шлицы вала, соединённого с КПП. На внутренней части корпуса ШРУСА нанесены канавки, обеспечивающие поворот детали. Трипоидные шарниры делятся на универсальные и жёсткие. Универсальные применяются как внутренние ШРУСы, жёсткие – как внешние, поскольку обеспечивают передачу под большим углом.

Трипоидные шарниры в разобранном состоянии

Шариковые

Наиболее распространённая модель, состоящая из корпуса, сепаратора, обоймы и шариков. Перемещаясь по канавкам, шарики передают колёсам крутящий момент.

Шариковые гранаты включают в себя 6 металлических шариков одинакового диаметра

Карданные спаренные

Состоят из пары карданных шарниров, выравнивающих движение друг друга.

Карданные спаренные шарниры не пользуются популярностью из-за сложности

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. В основе всех видов лежат корпус и обойма. Внутри основных элементов конструкции нанесены канавки для движения шариков, жёстко соединяющих части детали.

Наружный ШРУС передаёт крутящий момент под различными углами без потерь. Менее подвижный (с углом поворота 20 градусов) внутренний шарнир. Внутренний ШРУС – трипоид с роликами на подшипниках, которые движутся по канавкам в ответном стакане. Он компенсирует ход подвески и обеспечивает неразрывность вала.

Основные узлы ШРУСа

Принцип работы детали:

Число канавок внутренней обоймы совпадает с количеством подшипников в ней;
Кулак и корпус разделены подшипниками, удерживающими сепаратор;
Подшипники двигаются по большому диаметру корпуса и по меньшему кулака;
Вследствие этого возникает вращательный момент, транспортирующийся на внутреннюю обойму и ведомый вал;
При смене угла между полуосями подшипники передвигаются по внутренним канавкам и передают крутящий момент.

Блок: 2/4 | Кол-во символов: 4212
Источник: https://carnovato.ru/chto-takoe-shrus-v-avtomobile/

ВИДЫ

ШРУС был изобретен достаточно давно, по наиболее распространенной версии он был изобретен еще в двадцатых годах прошлого века Альфредом Рцеппом. Потому не удивительно, что с тех пор появилось множество разновидностей данной детали:

сухариковый – устанавливается исключительно на грузовиках;
триподный – как правило, используется в качестве внутреннего ШРУСа;
спаренный шарнир – применяется довольно редко в силу сложной конструкции;
шариковый, или ШРУС Рцеппа – наиболее распространенный вид, который и применяется чаще всего на осях легковых автомобилей.

Именно это изобретение и стало революционным для конструирования легковых авто с передним приводом.

УСТРОЙСТВО ШРУСА

Здесь можно увидеть фото ШРУСа шарикового, благодаря которому станет понятней, что же собой представляет данная деталь в собранном состоянии. Если говорить о ее составляющих, то их, на самом деле, не так много:

Корпус с наружной обоймой.
Сепаратор.
Внутренняя обойма.
6 шариков.
Вал.
Кольцо стопора.
Пыльники внешний и внутренний, их удерживают хомуты.

Если собрать воедино эти оставляющие, то они внешне действительно напоминают некую гранату.

Все эти детали собираются в ШРУС наружный и ШРУС внутренний. Внутренний передает вращательные движения к внешнему механизму, в результате и производится изменение угла полуоси по отношению к оси.

Необходимость изобретения ШРУСа возникла одновременно с появлением первых автомобилей с передним приводом. 3 основных преимущества переднеприводных машин хорошо известны каждому автомобилисту:

лучшая управляемость;
экономичность.

Но, при передаче крутящего момента на управляемые колёса, постоянно изменяющие своё положение, возникали серьёзные потери мощности и другие негативные последствия:

Обычные шарнирные механизмы быстро приходили в негодность.
Вращение на колёса передавалось неравномерно.
Возникала сильная дополнительная вибрация.
Валы и шестерни трансмиссии работали со значительными перегрузками.

Изобретение автомобильной гранаты в 20-х годах прошлого века позволило полностью решить эту сложную техническую задачу. С помощью ШРУСа крутящий момент на управляемые колёса передаётся без потерь мощности и других недостатков.

Благодаря надёжности и простоте, шарнир равных угловых скоростей также широко используется на заднеприводных машинах, в которых установлена независимая подвеска.

Качественная граната отличается длительным ресурсом работы. При бережной эксплуатации автомобиля необходимость её замены или ремонта возникает крайне редко.

ШРУСы относятся к категории наиболее надёжных и долговечных узлов автомобиля. Для защиты от неблагоприятного воздействия шарнирное соединение внутри устройства защищено гибким пыльником. Пыльники препятствуют проникновению к местам контакта деталей шарнира грязи, влаги и пыли. При езде по дорогам с хорошим покрытием и своевременном техническом обслуживании, автомобильные гранаты служат владельцу авто долгие годы без ремонта.

Неисправности шарниров равных угловых скоростей, чаще всего, возникают при активной эксплуатации автомобиля на плохих дорогах или бездорожье. Основными причинами выхода из строя ШРУСов являются:

Повреждение пыльника и проникновение загрязнений внутрь шарнирного соединения.
Отсутствие или применение низкокачественной смазки.
Использование бракованного металла или нарушение технологий при производстве устройства.

Характерным признаком неисправности автомобильной гранаты является появление посторонних звуков при эксплуатации машины (специфического хруста, пощёлкивания или скрежета). Они возникают вследствие попадания частичек пыли или грязи в пространство между элементами шарнира (обоймами и шариками). При ремонте необходимо заменить ШРУС целиком на новый аналог.

Но, в целом шарнир равных угловых скоростей – это устройство, обеспечивающее надёжную, долговечную и эффективную эксплуатацию автомобиля. ШРУС редко становится причиной обращения в автосервис.

Блок: 2/4 | Кол-во символов: 3873
Источник: https://seite1.ru/zapchasti/shrus-opisanie-vidy-neispravnosti-ustrojstva-zamena-foto-video/.html

Какими они бывают ШРУСы

ШРУСы бывают не только наружными, встраиваемыми в ступицу. Конструкторы разработали внутренний ШРУС, передающий вращение от коробки передач на колесный привод. В управлении транспортным средством и обеспечении его безопасности внутренние и наружные ШРУСы выполняют уникальную функцию.

Главное отличие внутреннего от наружного ШРУСа, в том, что наружный передает вращение с оси приводного вала на колеса, а крутящий момент, передаваемый при помощи внутреннего ШРУСа, идет с КПП на приводной вал.

В шариковом ШРУСе удерживаемые сепаратором шарики, во время вращения вала перемещаются по сферическим канавкам. Крутящий момент через обойму передается на ведомый вал и далее непосредственно на колесо.

Обычно он представляет собой:

совмещенный с ведомым валом сферообразный корпус;
шароподобную обойму, соединенную с ведущим валом;
шесть шариков расположенные в обойме;
сепаратор удерживающий шарики.

Принципиальное отличие ШРУСа трипоидного типа в отсутствии сепаратора и наличии вращающихся с помощью игольчатых подшипников роликов на трехлучевой вилке. Подобный трипоид допускает продольное перемещение. В нем отсутствует сепаратор. Функции шариков выполняют ролики трипода, движущиеся по своим канавкам внутри корпуса шарнира.

Блок: 3/6 | Кол-во символов: 1250
Источник: https://automorum.ru/sistemy-avtomobilya/rulevoe-upravlenie/shrus-naruzhnyj-i-vnutrennij.html

Как функционирует ШРУС?

В народе шарнирный узел получил название «граната», потому что в сборе с цапфой имеет определенную схожесть с этим видом оружия. Устройство шарикового элемента, устанавливаемого на большинство легковых автомобилей, довольно простое и отдаленно напоминает подшипник увеличенных размеров. ШРУС состоит из следующих деталей:

цилиндрический корпус с наружной обоймой в виде продольных либо радиальных канавок;
шарики из прочной углеродистой стали – 6 шт.;
сепаратор, удерживающий шарики на своих местах;
внутренняя звездообразная обойма;
корпус составляет единое целое со шлицевым ведущим валом («ручка» гранаты), соединяющимся с приводом коробки передач или передней ступицей.

В машине с ведущими передними колесами каждый привод представляет собой вал с двумя шарнирами – внутренним и наружным (общее число гранат – 4 шт.). Первый расположен возле коробки скоростей и компенсирует колебания подвески в вертикальной плоскости. Второй стоит рядом с колесом и обеспечивает передачу крутящего момента при любом угле поворота.

Чтобы граната фиксировалась на приводном валу, конструкцией предусматривается специальное стопорное кольцо, размещенное позади внутренней обоймы. Снаружи от попадания грязи детали ШРУСа защищены конусообразным резиновым пыльником, сделанным наподобие гармошки. Края чехла крепятся к элементам гранаты затяжными хомутами.

Справка. Устройство внутреннего и внешнего шарнирного узла отличается формой канавок наружной обоймы. На первом 6 полукруглых пазов выполнены вдоль оси вала, во втором расположены радиально.

Теперь о том, как работает ШРУС:

Нормальное положение приводных валов – с небольшим уклоном в сторону ступиц. Когда автомобиль движется по неровностям, полуось вращается и колеблется в вертикальной плоскости, вызывая перемещение шаров по продольным канавкам внутренней гранаты.
Аналогичный процесс происходит в наружном шарнире – при повороте колеса шарики перекатываются в радиальных пазах вместе с сепаратором, а внешняя обойма изменяет положение относительно внутренней.
Крутящий момент передается от шлицевой части к наружной обойме и шарам, затем ко второй обойме и ведомому валу.

Главная задача ШРУСа – сохранение одинаковых угловых скоростей вращения колес при любом повороте. В отличие от заднего редукторного привода, граната в автомобиле работает в густой смазке, обильно покрывающей детали шарнира. Наиболее распространенный смазочный материал, применяемый в отечественных марках автомобилей, – «ШРУС – 4».

Блок: 2/4 | Кол-во символов: 2477
Источник: https://autochainik.ru/chto-takoe-shrus-v-avtomobile.html

Инструкция по замене ШРУСа своими руками

Для начала нужноо зажать шарнир в тисках и вывернуть внутреннюю часть обоймы до упора, попарно извлечь шарики. При этом следует помогать себе отверткой и постукивать молотком.
После извлечения всех шариков, займитесь установкой сепаратора, который размещают в вертикальном положении, а его окна должны пересекаться с торцом корпуса.
Далее извлеките кулак с сепаратором, вращая его и одновременно утапливая один из выступов, которые располагаются в окне сепаратора. После того, как данная работа сделана, нужно разъединить указанные детали.
Теперь необходимо просмотреть все детали и обязательно их помыть и просушить. Если в местах не образовались сколы, выработки, цвет побежалости, следовательно, устройство еще может некоторое время послужить. А один из дефектов на деталях был все же обнаружен, значит, следует заменить их на новые.

Производить сборку механизма нужно исключительно в обратном порядке, но перед этим обязательно все детали необходимо смазать. Данная сборка начинается со вставки внутренней обоймы с сепаратором в наружную (здесь не стоит забывать о метках, которые ставились в самом начале). Шарики закладываются попарно. Шарнир нужно обязательно забить смазкой, например, «ШРУС-4», приблизительно 80 — 100 граммов средства на шарнир. Также можно использовать «литол» и другие схожие консистенции.

Помните, экономить на них не стоит, так как работоспособность шруса во многом зависит от количества нанесенной вами на него смазки. Ее, кстати, нужно еще положить в чехол, 40 — 50 граммов. Дальше выбиваем шарнир по шлицам, надеваем пыльник и затягиваем хомут. Только так пыльник хорошо обеспечит герметичность шарнира. Кроме того при смазке постарайтесь вращать шрус, чтобы смазка распределилась равномерно. Ну, а в самом конце сборки специалисты рекомендуют проверить, не будет ли сильного сопротивления при вращении. Если все в порядке, значит, процедура замены шруса прошла успешно.

Блок: 3/4 | Кол-во символов: 1946
Источник: https://seite1.ru/zapchasti/shrus-opisanie-vidy-neispravnosti-ustrojstva-zamena-foto-video/.html

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

Блок: 4/4 | Кол-во символов: 2586
Источник: https://carnovato.ru/chto-takoe-shrus-v-avtomobile/

Причины выхода из строя

Существует несколько причин, по которым шарнир угловых скоростей приходит в негодность:

Естественный износ, происходящий в процессе эксплуатации.
Проникновение внутрь шарнирного узла грязи и абразивного песка в результате прорыва резинового чехла.
Недостаточное количество смазки.
Сильный удар по подвеске из-за попадания колеса в дорожную яму на большой скорости.
Установка дешевых запчастей низкого качества.

Явный признак неисправности ШРУСа – громкий хрустящий звук, слышимый при повороте колес на значительный угол. Вторичный симптом – гудение и треск при различных режимах езды.

Автомобильная граната – одна из наиболее надежных деталей, работающих с постоянной динамической нагрузкой. В нормальных условиях эксплуатации узел способен отслужить 100 тыс. км и более. Не является редкостью случай, когда ШРУС остается исправным в течение всего срока службы переднеприводного либо полноприводного авто. Поэтому причиной замены элемента редко становится естественный износ.

Главным виновником преждевременной поломки ШРУСа является порванный пыльник. Резина изнашивается гораздо быстрее шарнирного механизма, пересыхает и трескается, иногда повреждается посторонними предметами на бездорожье. Через прорыв проникает вода, грязь и песок. Первая размывает смазку и вызывает коррозию, вторые попадают между трущимися поверхностями и работают на истирание. Ресурс узла сокращается вдвое (как минимум).

Совет. За пыльниками следует наблюдать постоянно и менять их при первом подозрении. Цена вопроса несравнима с заменой шарнира.

Ускоренный износ также возникает от недостаточного количества смазывающего материала в механизме. Второй вариант – применение смазки, непригодной для высокооборотных шарнирных узлов. Если вы приобрели подержанную машину, сразу планируйте проверку данных элементов – неизвестно, чем и как их смазывал предыдущий владелец.

Из-за сильного удара по подвеске изношенный ШРУС в автомобиле может попросту вылететь из гнезда. Случай довольно редкий, но фатальный – полуось наверняка придется менять в сборе. Подбирая новую запчасть, старайтесь не слишком экономить и брать оригинальные детали. Автомобильный рынок насыщен китайскими подделками, чей срок службы непредсказуем.

Блок: 4/4 | Кол-во символов: 2222
Источник: https://autochainik.ru/chto-takoe-shrus-v-avtomobile.html

Признаки неисправности ШРУСА

Благодаря наличию в устройстве шруса пыльника — он защищен от попадания пыли, влаги и грязи.

Причины поломок шарниров равных угловых скоростей:

Порванный пыльник.
Использование некачественной или не подходящей смазки.
Бракованный металл.

Если во время езды появились хрусты, щелчки, скрежет (металл об металл), то это и есть не что иное как признак поломки ШРУСА. Эти звуки появляются, когда через порванный или слетевший пыльник попали механические частицы в подшипники и шарики заедают.

На видео показаны устройство и замена шрусов своими руками.

Блок: 6/6 | Кол-во символов: 579
Источник: https://autostuk.ru/chto-takoe-shrus-v-avtomobile.html

Какой шрус выбрать

Прежде чем покупать новый шрус, следует узнать о видах (какие бывают), какие лучше по отзывам водителей, какие цены. На цене при покупке этого элемента устройства автомобиля, не следует делать основной акцент.

Бывают следующие фирмы производители шрусов:

Pilenga. По отзывам хороший вариант.
Febest. По отзывам водителей, купивших по недорогой цене запчасти этой фирмы, быстро выходят из строя.
Metelli. Рекомендуемые.
Loebro. Рекомендуемые.
SKF. Рекомендуемые.

Характеристики ШРУСОВ различные. Бывают в конструкции 23 шлица, а бывают 24. Если ошибиться, то неподходящий (разница в один зуб) не установится на вал.

В списке, последние три бренда отлично зарекомендовали себя, проверены. Есть минусы с пыльниками у фирмы Метелли, а именно, плохо фиксируется пыльник. У Лоебро, пыльник, также, слабое звено. Третий вид СКФ создал свой высокий рейтинг благодаря высоким качеством выпускаемых ими подшипников. Ресурс ШРУСОВ SKF = 100 тыс. км. при условии, что пыльники исправные и автомобиль эксплуатируется в спокойном режиме. При эксплуатации автомобиля частенько возникают скрипы. Скрипит обычно стабилизаторная втулка, ресурс которой обычно составляет 30 тысяч км. Советую посмотреть, как менять втулки стабилизатора.

Качественная новая запчасть отличается от новой по виду и по осязанию. Бракованный шрус имеет тонкий пыльник, мало смазки, фиксирующих хомут слабый.

Блок: 5/6 | Кол-во символов: 1387
Источник: https://autostuk.ru/chto-takoe-shrus-v-avtomobile.html

Что нужно для проверки

Шарнир, передающий вращение от КПП, испытывает немалые нагрузки, связанные с постоянным изменением положения полуосей, силой трения и другими факторами. В результате образуются зазоры, возникают шумы и звуки. В таких случаях нужна проверка.

Чтобы понять, как проверить внутренний ШРУС, можно воспользоваться несколькими приемами.

Подняв машину на подъемнике, включить первую скорость. Неисправный ШРУС сразу хрустом сообщит о проблеме.
На стоящем автомобиле до упора вывернуть рулевое колесо. Запустить двигатель и тронуться. Если при наборе скорости появляется хруст, надо запасаться новым устройством.
Обратить внимание на появление слабых рывков в начале движения машины, незначительные ускорения или замедления.
Проверить возникновение хруста при переезде через неровности, ямы, сугробы или резком наборе скорости.

Особого внимания требует люфт, который приводит к вибрации на скорости. Мастера для проверки советуют взяться за внутренний шарнир в том месте, где из него выходит привод наружного шарнира. Покачать в разные стороны. Если люфт более полутора десятков миллиметров, устройство надо безотлагательно менять вместе с валом. Эксплуатировать транспортное средство в таком состоянии опасно.

До того, как проверить ШРУС, лучше договориться с помощником, который со стороны будет фиксировать признаки неисправности. Проверка внутреннего ШРУСа, как профилактическое мероприятие, необходима каждые пару месяцев, а после движения в сложных дорожных условиях – незамедлительно.

Блок: 5/6 | Кол-во символов: 1506
Источник: https://automorum.ru/sistemy-avtomobilya/rulevoe-upravlenie/shrus-naruzhnyj-i-vnutrennij.html

Неисправности и диагностика ШРУС

Повреждение пыльника.
Высыхание или загрязнение смазки.
Износ шариков или роликов.

Во время езды из-под колес вылетают мелкие камни, которые могут пробить пыльник ШРУС. Когда такое происходит, в смазку начинает попадать пыль и грязь. В результате смазка превращается в абразивное вещество, которое разрушает шарики, ролики и другие внутренние части шарнира, приводя к его поломке.

Из-за попадания грязи в смазку, при движении на высокой скорости трущиеся детали шарнира нагреваются до сотен градусов. Такая температура меняет свойства смазки, приводя к ее высыханию. Работа шарнира с высохшей смазкой приводит к сильному износу деталей и через 3 – 5 тысяч километров наступает критическое повреждение, после которого шарнир невозможно отремонтировать и его приходится менять.

Диагностику ШРУС можно разделить на два этапа. Первый выполняют каждые 3 – 5 тысяч километров. Если приходится ездить по бездорожью или грунтовым дорогам, то каждую 1000 километров. Для такой диагностики необходимо заехать на яму или эстакаду, или поднять автомобиль на подъемнике. Если такой возможности нет, диагностику можно провести с помощью 2 домкратов. Как поднимать автомобиль с помощью домкратов и необходимые меры безопасности описаны в статье.

Подняв перед или зад автомобиля, внимательно осмотрите пыльники наружных и внутренних гранат. Проворачивайте колеса, чтобы осмотреть пыльник со всех сторон. При обнаружении трещин, пробоин или разрывов пыльника, необходимо снимать приводной вал, чтобы поменять пыльники и проверить состояние смазки и деталей шарнира.

Второй этап диагностики проводят, если возникли подозрения на повреждение ШРУС – хруст или щелканье при движении с полностью вывернутым в любую сторону рулем. Приводной вал снимают с автомобиля, чтобы проверить состояние деталей ШРУС. О том, как это сделать, читайте в статье (Приводной вал). Эта процедура одинакова как на российских автомобилях семейства ВАЗ, так и на большинстве иномарок.

Сняв вал, поворачивайте шарнир в разные стороны, затем попробуйте сложить с углом 30 – 40 градусов и вращать его, держа одной рукой за трубу, другой за ведомый вал наружного или ведущий вал внутреннего ШРУС. Исправный шарнир вращается легко, без щелчков и заеданий. Держите приводной вал одной рукой, а другой легонько пытайтесь провернуть ведомый или ведущий вал ШРУС. Даже небольшой люфт говорит о необходимости замены шарнира. Снимите пыльник со ШРУС и осмотрите смазку. Если в ней есть кусочки песка или грязи, смазку необходимо менять. Если внешне смазка выглядит чистой, двумя пальцами возьмите немного смазки рядом с шариком или роликом. Разотрите смазку между пальцами. Чистая смазка легко разотрется, сделав пальцы гладкими, поэтому вы легко почувствуете даже небольшое загрязнение.

Блок: 5/6 | Кол-во символов: 2757
Источник: https://VipWash.ru/podveska/sharnir-ravnyh-uglovyh-skorostey-shrus-ustroystvo-i-princip

Как защитить механизм ШРУСа

Многие шарниры равных угловых скоростей служат долго и безотказно. Однако попадание в них песка и грязи может в скором времени потребовать покупки новой детали. Поэтому, до того как начать проверять ШРУС, следует разобраться с его защитой. Она представляет собой конусовидный резиновый или силиконовый чехол с гофрированной поверхностью, закрывающей шарнир. Защиту еще называют пыльником. Он одновременно выполняет функцию резервуара смазочного материала. С двух сторон пыльник плотно закрывается металлическими хомутами, предотвращающие попадание воды, грязи и песка, а также для недопущения вытекания смазки.

Опытные автомобилисты считают, что ревизию пыльников следует проводить регулярно для выявления деформаций и повреждений вроде разрывов, трещин, ослаблений хомутов и пр. Полезно во время осмотра пыльников проверить состояние их хомутов и при необходимости заменить их винтовыми. Иногда рекомендуют заменять пыльники по мере их выхода из строя. Если приходится снимать привод целиком с двумя ШРУСами, разумно при этом сразу ставить на оба новые чехлы. Так своевременно можно предупредить выход устройства из строя.

Блок: 6/6 | Кол-во символов: 1153
Источник: https://automorum.ru/sistemy-avtomobilya/rulevoe-upravlenie/shrus-naruzhnyj-i-vnutrennij.html

Ремонт ШРУС

Ремонт ШРУС состоит из двух операций – замены пыльников и замены смазки.

Чтобы заменить пыльник, необходимо снять один из шарниров с проводного вала. Если на приводном валу установлены шарниры обоих типов, то проще снять внутренний (трипоид). Снимите стопорное кольцо и извлеките трубу с насаженной на нее трехлучевой звездой. Снимите стопорное кольцо, удерживающее звезду и с помощью молотка и бронзовой проставки сбейте ее с наконечника трубы. Точно так же разбирайте шарнир типа «Рцеппа». Иногда верхняя часть шарнира снимается тяжело, в этом случае поворачивайте его в любую сторону на максимальный угол и по одному вытаскивайте шарики. Затем снимайте стопорное кольцо с внутренней обоймы и сбивайте ее с наконечника трубы. Сборку производите в обратном порядке.

Чтобы заменить смазку, снимите стопорное кольцо, которое удерживает внутренние детали шарнира, затем разберите его. Во время замены смазки внимательно осмотрите канавки и шарики (ролики). Если на них обнаружены царапины, то шарнир желательно заменить. Ведь даже с новой смазкой его пробег вряд ли превысит 10 тысяч километров. Если обнаружили трещины или сколы на сепараторе, шарнир необходимо заменить, даже новая смазка не сможет заставить его правильно работать. Подробная установка приводного вала на автомобиль описана в статье Приводной вал.

Блок: 6/6 | Кол-во символов: 1324
Источник: https://VipWash.ru/podveska/sharnir-ravnyh-uglovyh-skorostey-shrus-ustroystvo-i-princip

Советы автовладельцам

Дабы избежать преждевременной поломки ШРУСа, рекомендуется периодически посещать станции технического обслуживания и проверять герметичность внешнего защитного кожуха. При наличии любых дефектов, пыльник лучше заменить вместе со смазкой.

Если водитель услышал характерный хруст на повороте, лучше всего сразу обратиться на СТО. Чем быстрей владелец поменяет пыльник и смазочные материалы, тем дешевле обойдется ремонт. Несомненно, на неисправной «гранате» можно передвигаться небольшой промежуток времени, но с большой осторожностью. ШРУС имеет свойство блокироваться по ходу движения, лучше не рисковать жизнью пассажиров и водителя!

Стоит отметить, что при слишком агрессивной езде, механизм выходит из строя намного раньше своего срока жизни. Продлевает срок работы только безопасное вождение и периодическая проверка состояния пыльника.

В дополнение, хотелось бы сказать, что не все автомобильные мастера могут, определит на слух повреждение шарнира. Бывали случаи, когда хозяин авто послушав непрофессионального мастера, покупал дорогостоящую деталь и попадал на деньги, потому как причиной хруста могут быть иные детали ходовой части. К примеру, шаровая опора, расположенная на передних рычагах, при неисправности может издавать подобные звуки при выворачивании колеса.

Лучше всего доверять свой автомобиль проверенным СТО с опытными мастерами!

Блок: 7/8 | Кол-во символов: 1373
Источник: https://VazNeTaz.ru/shrus

что это, устройство, виды и признаки неисправностей

Сама идея шарнира равных угловых скоростей (ШРУС) известна очень давно. Но особой необходимости применять их в автомобиле не было, а сложность шарниров означала высокую цену. Изменить ситуацию смог лишь массовый перевод серийных автомобилей широкого применения на передний привод.

Содержание статьи:

Преимущества подобной компоновки легко окупали любые мыслимые затраты на внедрение ШРУС в автопромышленности в серьёзных масштабах, а это практически весь существующий рынок легковых автомобилей, кроссоверов и даже лёгких грузовиков.

Зачем в машине нужен ШРУС

Передний привод и поперечное расположение двигателя совершили революцию в автомобилестроении. Можно долго спорить о преимуществах и недостатках различных схем привода для водителей и дорог, но с точки зрения производителей такое сочетание стало безусловным благом:

компоновка машины обрела дополнительную свободу для конструктора за счёт чёткой локализации силового агрегата и трансмиссии;
моноблок из двигателя, коробки передач и ведущего редуктора с дифференциалом максимально компактен, обладает хорошей жёсткостью и минимальной массой;
снимается много проблем, связанных с вибронагруженностью трансмиссии;
у кузова можно сделать ровный пол, без тоннеля под карданный вал к заднему мосту;
отсутствие редуктора ведущего заднего моста и полуосей позволяет более плотно упаковать подвеску, обеспечив объёмный и глубокий отсек под багаж;
пространство для задних пассажиров увеличилось;
топливные баки стали наращивать объём без ущерба для багажника;
высвободилось дополнительное место под запасное колесо, а при его отсутствии отсек можно было использовать как добавочный багажный органайзер;
кажущаяся устойчивость переднеприводной машины на дороге обеспечила прекрасный рекламный эффект, навсегда замаскировавший истинные причины появления массового переднего привода.

При таком количестве влияющих факторов решение проблемы передачи крутящего момента на управляемые колёса стало делом техники. Начали появляться поначалу не очень совершенные, а затем и современные шарнирные валы переднего привода.

Качество поднималось, а цена снижалась, в результате сейчас аналогичные конструкции используются и в заднем приводе, что позволяет значительно усовершенствовать заднюю подвеску.

Устройство шарнира равных угловых скоростей

Положение силового агрегата относительно кузова практически неизменно. Небольшие отклонения за счёт упругости подушек можно в счёт не принимать, а вот ответная часть — ступица ведущего, да ещё при этом и управляемого колеса, испытывает целый ряд перемещений.

Читайте также: Что такое вискомуфта, принцип работы, устройство и проверка

Приводной вал состоит из металлического стержня, сплошного или полого внутри, заканчивающегося шлицевыми соединениями, на которые надеты два шарнира. Каждый из них должен обладать качеством равномерной передачи вращения в расчётном диапазоне углов изгиба вала в целом.

Это и отражено в названии, угловая скорость не должна меняться даже в пределах одного оборота, иначе возникнут колебания момента и вибрации. Оба ШРУС неодинаковы, каждый разработан под специфические функции.

Внутренний

Внутренним считается тот, что расположен со стороны выхода трансмиссии, обычно это коробка передач, внутри которой размещён дифференциал. Внутренний ШРУС своим выступающим шлицованным валом вставляется в одну из полуосевых шестерён дифференциала. Здесь же расположена проточка, по которой работает уплотняющий сальник, герметизирующий масляный картер коробки.

Устроен этот шарнир может быть различными способами, поскольку требования по максимальному углу отклонения вала привода по отношению к оси дифференциала небольшие (обычно это несколько градусов).

За счёт длины привода большой ход колеса вызывает небольшое угловое отклонение вала, хотя на некоторых машинах, например, если коробка обладает значительными размерами или рядом расположен угловой редуктор отбора мощности на задний мост, ставится удлинительный вал, а привод укорачивается. Тогда требования к углам работы внутренних ШРУС ужесточаются.

По теме: Что такое дифференциал (принцип работы, устройство и виды блокировок)

Отличительной особенностью внутреннего шарнира стала возможность за счёт его внутренних перемещений компенсировать изменение длины всего привода. Поскольку он являет собой гипотенузу треугольника, одним из катетов которого будет ход подвески, то при изменении этого хода длину вала также надо менять.

Это учитывается в конструкции внутреннего ШРУС. Реально на автомобилях можно встретить шариковый или трипоидный шарнир.

Наружный

От наружного изменение длины не требуется, зато его диапазон углов работы значительно шире. Это связано с обеспечением максимального угла поворота колеса, определяющего манёвренность автомобиля в стеснённых условиях.

Современные шарниры настолько совершенны, что переднеприводные машины уже практически превзошли показатели старых заднеприводных автомобилей, где шарниров не было вовсе, а угол поворота ограничивался компоновкой колёсных арок.

Именно по этой причине трипоид здесь никогда не применяется. На больших углах он не является ШРУС, создавая непреодолимые вибрации. Почти везде установлены шестишариковые шарниры, лишь на некоторых тяжёлых вездеходах ставятся кулачковые или карданные ШРУС.

Виды и виды конструкций

Вполне возможно создать универсальный шарнир, который перекроет все потребности. Но вопрос цены и прочности иногда заставляет применять компромиссные решения, которые с точки зрения чистой техники несовершенны.
