Дхо простая схема подключения: 7 схем подключения дневных ходовых огней

Очень простая схема управления дневными ходовыми огнями авто

Действующие в РФ правила дорожногодвижения требуют чтобы на движущемся автомобиле всегда были включены фары, в любое время года и суток, как в населенном пункте, так и на шоссе или магистрали. Исполнять это требование несложно. Но есть два неприятных момента.

Во-первых, фары это достаточно мощный потребитель и если машина старенькая, со стареньким генератором, то это избыточная нагрузка на него. Во-вторых, днем фары легко как забыть включить, так и забыть выключить. Первая неприятность сейчас легко решается путем приобретения и установки светодиодных дневных ходовых огней (ДХО), которые устанавливаются спереди автомобиля возле фар или на радиаторную решетку.

Но просто взять и подключить их к замку зажигания тоже нельзя. Светят они хоть и ярко, но вообще непонятно куда, и ночью могут слепить встречный транспорт, поэтому ночью их использовать нельзя (поэтому их и называют дневными).

Значит, нужно включать и выключать Но опять можно забыть это сделать. Здесь приводится описание несложного и проверенного автомата управления ДХО, собранного на всего одной микросхеме и одном мощном полевом транзисторе. Тем не менее, схема делает все что надо и как надо, а именно, включает ДХО если включено зажигание и не включены фары.

Выключает ДХО при выключении зажигания или при включении фар. Не реагирует на включение габаритных огней (например, если еще светло, но пасмурно, и вы включили габариты чтобы включилась подсвета приборной панели).

Принципиальная схема

Схема показана на рисунке 1 В основе логика работы микросхемы К561ЛЕ5 (она же CD4001) И так. «ДС» и «БС» на схеме это соответственно лампы дальнего света и ближнего света «33» — замок зажигания «+АКК» — положительная шина проводки, соединенная с положительной клеммой аккумулятора, «GND» — общий минус, «земля» «ДХО» — дневные ходовые огни.

Рис. 1. Принципиальная схема управления дневными ходовыми огнями авто.

Точки монтажа пронумерованы цифрами от 1 до 6 ДХО подключаются между +АКК и 6-й точкой, соответственно, анодом к +АКК, катодом к 6-й точке.

Работает схема следующим образом. Если включить зажигание, но не включить фары, то на точке 5 будет напряжение около 13V, то есть, логическая единица, а на точках 2 и 3 — ноль. Соответственно, на выходе логического элемента D1 3 будет ноль, и на выходе D1 2 тоже ноль. Два нуля поступают на два входа логического элемента D1 4 и на его выходе появляется логическая единица.

Она поступает на затвор полевого транзистора VT1. Транзистор открывается и через него поступает ток на ДХО. Если включаем фары, безразлично дальнего или ближнего света, на одном из входов (или на обоих) логического элемента D1.1 появляется логическая единица. Следовательно, на его выходе -ноль, а на выходе D1.2 — единица.

Теперь единица с выхода D1.2 поступает на один из входов элемента D1.4. и на его выходе неизбежно устанавливается логический ноль. Транзистор VT1 закрывается и выключает ДХО.

Если выключаем зажигание, то на входе элемента D1.3 напряжение падает до логического нуля. На его выходе, соответственно. ноль который поступает на один из входов элемента D1.4 и на его выходе неизбежно устанавливается логический ноль.

Транзистор VТ1 закрывается и выключает ДХО. Монтаж выполнен на небольшой печатной плате, показанной на рисунке 2. Мощности транзистора VТ1 для питания большинства ДХО вполне достаточно и для работы без радиатора. Но все же нужно проверить, если с вашими ДХО он все же греется, нужно будет установить его на соответствующий радиатор. У меня не грелся вообще.

Детали и налаживание

Налаживания никакого не требуется. Микросхему К561ЛЕ5 можно заменить на зарубежный аналог типа «4001». Транзистор IRF840 здесь не совсем на своем месте, потому что это высоковольтный транзистор. Но, что было, из того и сделано.

Рис. 2. Печатная плата для схемы.

Конечно, его желательно заменить каким-то аналогичным транзистором, но предназначенным для работы на низком напряжении, и большем или таком же токе. Возможно, подойдет IRLU024N или что-то аналогичное.

Хотя можно и аналоги IRF840. такие как КП707 или BUZ90. хотя они и будут не на своем месте. но все же схема работает, проверено. Впрочем возможен вариант и с электромагнитным реле. Тогда на место VТ1 ставим что-то вроде КП501, и вместо ДХО подключает обмотку реле на 12V, а его контактами уже включаем ДХО.

Лаврентьев М. С. РК-05-18.

Дневные ходовые огни (ДХО) своими руками из светодиодов

Главная » Тюнинг и доп. оборудование » Вы читаете статью:

20.11.201405.07.2016 по Евгений

Совсем недавно, с 2010 года, в России обязательным атрибутом автомобиля стали дневные ходовые огни. Официально фары дневного света впервые были применены на дорогах Швеции в 1977 году. Причиной было то, что естественного освещения не хватало, и это особенно проявлялось в зимнее время года. Дневные ходовые огни (ДХО или DRL) предназначены для создания хорошей видимости автомобиля на дороге с целью достижения высокого уровня безопасности движения.

Содержание

• 1 Требования к ДХО
• 2 Установка ходовых огней
• 3 Схема подключения ДХО своими руками из светодиодов
• 4 Сборка ходовых огней
• 5 Описание системы работы ДХО

Требования к ДХО

Поскольку ходовые огни четкой регламентации не имеют, то в качестве фар дневного света могут выступать:

• постоянно включенные сигналы передних поворотов;
• фары ближнего света, включенные во время движения;
• специальные передние излучатели. Ими могут быть дневные ходовые огни своими руками, выполненные по требованиям ГОСТа или приборы фирменного производства;
• включенные фары дальнего света с применением системы снижения интенсивности.

Требования к установке дневных ходовых огней.

Опираясь на международные правила, в Российские стандарты по классификации категорий ходовых огней были внесены соответствующие изменения. Установка ДХО своими руками потребует знаний требований и норм ГОСТа:

1. Ходовые огни размещаются на передней части автомобиля на расстоянии 25-150 см.
   от земли.
2. Минимальная дистанция между блоками ДХО должна быть 60 см., а от края кузова расстояние обязано составлять до 40 см.
3. Общая сила светоизлучения должна быть в пределах от 400 до 800 Кд.
4. Самостоятельно сделанные излучатели обязаны иметь площадь от 25 до 200 см2.

Важно понимать, что автомобильные ходовые огни — это НЕ аналог габаритных огней, поскольку они имеют совершенно разную мощность освещения.

Установка ходовых огней

Владельцы автомобилей со встроенными фарами дневного освещения, кстати, в их число входит Lada Granta, которая стала первым отечественной машиной со штатными ходовыми огнями, по достоинству не оценят информацию данного раздела. Однако, для тех, кто пользуется автомобилями ранних выпусков, сведения о том, как подключить дневные ходовые огни будет очень полезной.

Внешний вид светодиодных дневных ходовых огней.

В автомобильных магазинах комплекты для установки ходовых огней зачастую продаются в готовом виде.

 Это могут быть фары марки Hella, Philips или других известных производителей, которые полностью отвечают требованиям ГОСТа. Необходимости изобретать что-то новое нет. Требуется купить комплект и правильно установить его.

Перед началом установки ДХО своими руками важно учесть несколько значимых факторов:

• необходимо внимательно разобраться со всеми требованиями ГОСТ Р 41.48-22-2004 сертификации транспортного средства по установке приборов освещения;
• обязательно требуется учитывать конструкцию, тип и форму бампера автомобиля. Этот критерий понадобится при выборе прямоугольной или круглой формы блока;
• размер блока выбирается в зависимости от места крепления. Это может быть воздухозаборник или бампер;
• не стоит забывать о яркости и количестве светодиодов блока. Контролировать показатель яркости нужно для соблюдения требований по установке, а выбор количества светодиодов больше зависит от личных вкусов.

Придерживаясь изложенных факторов, владелец авто сможет избежать проблем при прохождении технического осмотра.

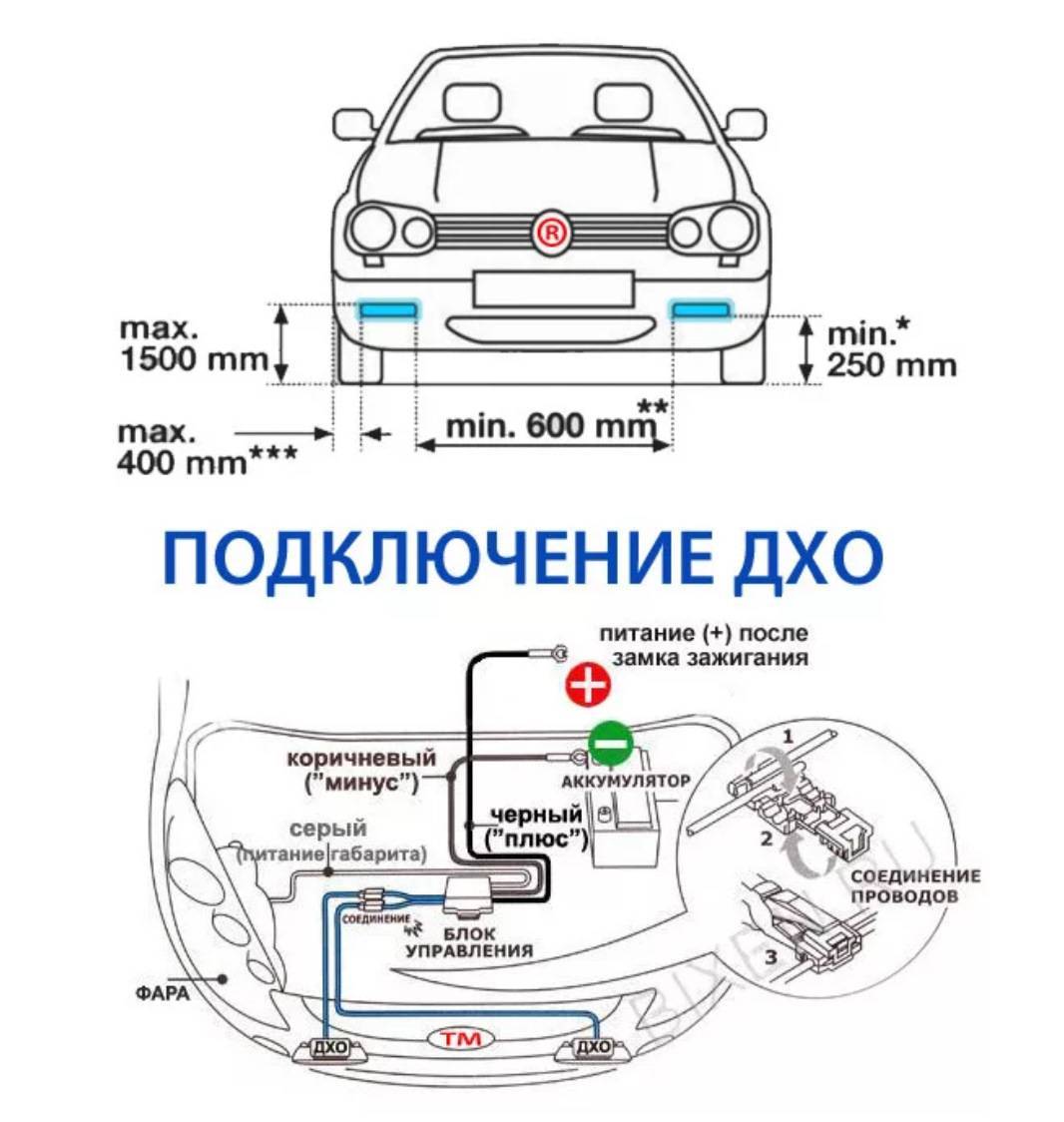

Схема подключения ДХО своими руками из светодиодов

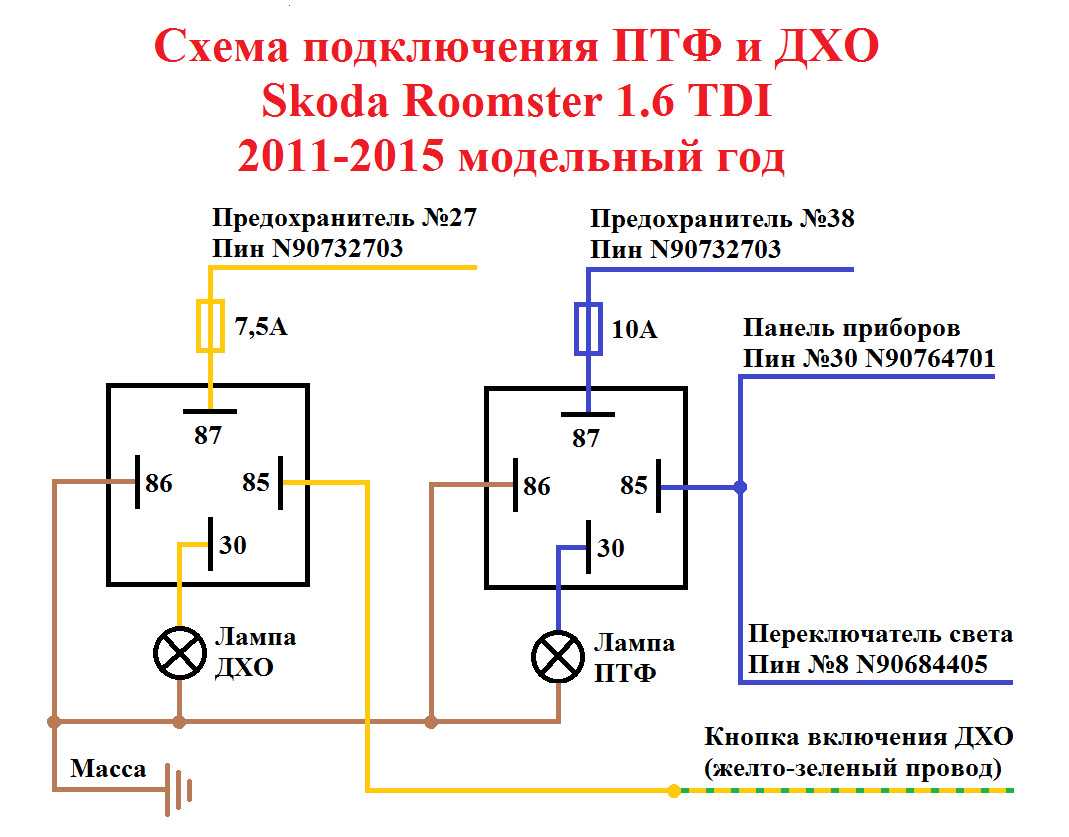

Простая схема подключения ДХО.

Процедура подключения ДХО очень простая и ее сможет выполнить любой человек. Для осуществления установки понадобятся:

• пятиконтактное реле, которое часто используется в сигнализациях;
• клеммы мама 6 штук;
• провода 4м;
• специальная термоусадка под клеммы;
• блок ДХО.

Сборка ходовых огней

Процесс сборки фонарей дневного света состоит из определенных этапов:

1. Первым делом ДХО крепится в желаемом месте, к нему выводятся провода “+” и “-“. К проводу “-“ припаивается клемма под болт и крепиться на кузов автомобиля.
2. В проводке машины необходимо найти провод ближнего света, «врезаться» в него, вывести кабель, припаять  нему клемму маму, изолировать и пока оставить в таком виде.
3. Далее требуется найти в автомобиле плюс от зажигания, «врезаться» в него, вывести провод, припаять клемму маму и также изолировать.
4. Теперь займемся реле. У него присутствует пять контактов: 85, 86, 87, 87а, 30. Для сборки нужны будут все кроме 87, поэтому его можно оставить или оторвать. Контакт 85 подключается к фаре ближнего света (провод, подготовленный в пункте 2), 86 контакт подсоединяется к минусу (провод из пункта 1). Далее к 87 контакту присоединяется плюс от зажигания (провод, подготовленный в пункте 3).
5. После этого контакт 30 подсоединяется к клемме, идущей с ДХО (описан в пункте 1).
6. На финальной стадии необходимо тщательно проверить изоляцию клемм на реле.

Описание системы работы ДХО

Схема использования ходовых огней выглядит следующим образом:

1. Дневные фонари включились, а это значит питание подключено правильно, автомобиль завелся и поехал.
2. При наступлении ночи приходится включать свет. Используя переключатель, включаем ближний, что автоматически отключает ДХО.
3. По приезде домой выключаем фары ближнего света, что снова включает ходовые огни. После отключения зажигания дневные фонари полностью выключаются.
