Распиновка датчика скорости ВАЗ и схема подключения ДС

Оглавление:

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

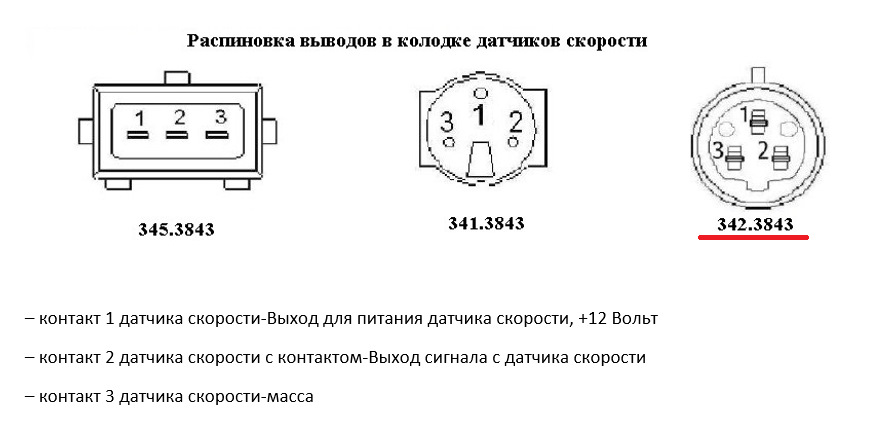

Распиновка ДС 2109, 2110, 2112, 2114, 2115

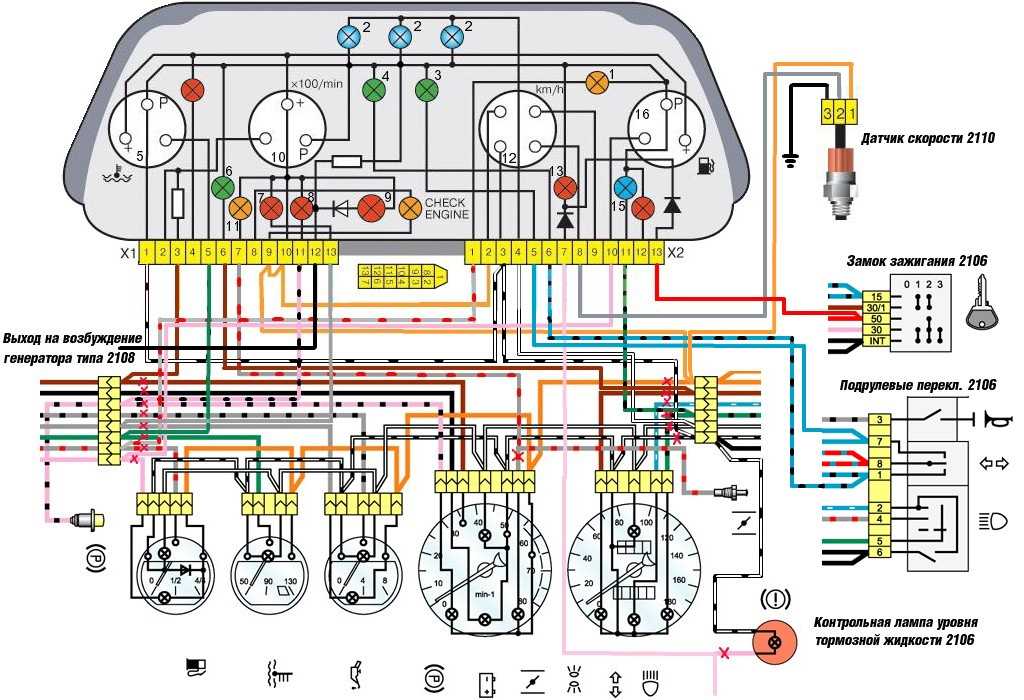

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло – датчик требует замены.

Замена датчика скорости авто

Что касается его расположения – ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств — дело неблагодарное. В гаражных условиях сделать это вряд ли получится и единственное, что можно предпринять — очистить контакты от окисления (бывает проблема в этом).

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.

Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал.

Принцип работы и проверка датчика скорости ВАЗ 2114: Расположение на схеме спидометра

Как самостоятельно заменить и обнаружить первые признаки неисправности датчика скорости на ВАЗ 2114. Самые распространенные причины выхода датчика из строя.

На автомобилях с карбюраторным ДВС при отсутствии сложной автоматики двигателя и бортового контроллера принцип работы спидометра ВАЗ 2114 был достаточно простым, потому что спидометр был механическим. От привода, который стоял на МКПП, через тросик, сигнал проходил напрямую к спидометру и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива, возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости. Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

Датчик скорости ВАЗ 2114

Первые датчики скорости (ДС), которые устанавливались на только появившиеся инжекторные машины, уже не применяются. Они совмещали в себе электрический датчик и тросик привода спидометра. Второе поколение ДС от тросика спидометра избавилось, спидометр стали устанавливать электрический, но у этих датчиков скорости слабым местом было шестеренчатое соединение при установке на МКПП.

Третье поколение — это импульсный датчик скорости, принцип работы которого основан на эффекте Холла. Цена датчика скорости на ВАЗ 2114 отличается в зависимости от модификации прибора.

Содержание

Что такое эффект Холла
Датчик скорости в общей схеме датчиков и приборов
Признаки неисправности датчика скорости

Что такое эффект Холла

Он заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнитное, в котором размещена полупроводниковая пластина, на ней возникает разность потенциалов, так называемое напряжение Холла.

Практическое применение в ДС этот эффект приобрел тем, что при движении это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем больше скорость движения, тем выше частота сигнала. Рассчитано, что за один километр пути ДС выдает 6004 импульсов. По интервалу между этими импульсами контроллер рассчитывает скорость движения машины.

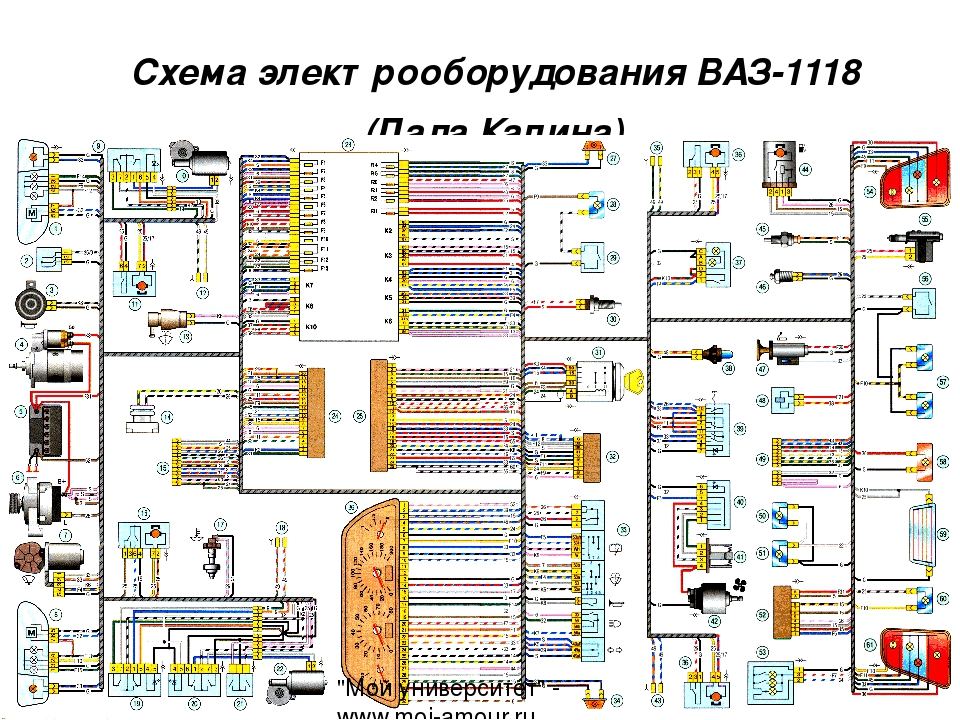

Датчик скорости в общей схеме датчиков и приборов

Гадать, где расположен датчик скорости на ВАЗ 2114, долго не приходится. Ведь он выполняет, в том числе и функцию определения скорости движения. Конструктивно привод спидометра остался на том же месте, следовательно датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСА. Наилучший доступ к ДС можно получить снизу, если поставить машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 достаточно проста. В общей электрической схеме автомобиля он запитан через средний предохранитель, номиналом 7,5 А, который стоит на реле электровентилятора печки, в салоне. На комбинации приборов в передней приборной панели выводной штеккер с адресом — «ДС» и «контроллер управления двигателем» имеет один номер — «9».

Схема датчика скорости ВАЗ 2114

На что влияет датчик скорости? Напрямую он подключен к контроллеру и электронному спидометру. В работоспособном состоянии ДС выдает нужную информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме через формирование адекватных сигналов на ЭБУ.

Поскольку электронные приборы подвержены различным внешним воздействиям, которые приводят к сбоям в общей системе, надо внимательно относиться к профилактическим осмотрам и контролю за их работоспособностью. Так, бытует мнение, что если не работает спидометр на ВАЗ 2114, то однозначно отказал датчик скорости. Однако существуют методики контроля электронного спидометра. С помощью специальной аппаратуры на стенде можно определить его работоспособность.

Делается три замера на скоростях — 40, 80 и 120 км/час:

при этом показания спидометра в км/час должны быть соответственно — «40,35 — 44», «81,38 — 85», «122,07 — 127»;
а номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с электронным бортовым устройством многие автолюбители сталкивались с ситуацией, когда в блоке ошибок, загорается тот или иной сигнал, достаточно часто бывает, что после выключения двигателя и повторного запуска этот сигнал повторно не проявляется, поэтому у российских водителей порой вырабатывается недоверие к показаниям этого блока ЭБУ. Тем не менее, каждый водитель должен знать, какие ошибки, извещающие о проблемах с ДС, загораются на дисплее бортового компьютера.

Р0500 — отсутствие сигнала датчика скорости.
Р0503 — прерывающийся сигнал датчика скорости.

Действительно, достаточно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывов проводов ДС. Надо учитывать, где находится датчик скорости на ВАЗ 2114. МКПП испытывает в процессе эксплуатации сильную вибрацию, поэтому требуется уделять профилактическому осмотру этого датчика особое внимание.

Кроме появления на дисплее БК сигналов об ошибках, возможно появление других признаков неисправности ДС, к таким признакам специалисты относят:

Неустойчивые, «гуляющие» обороты на холостом ходу, возможно самопроизвольное выключение ДВС при не нажатой педали газа.
Неустойчиво работает или совсем не работает спидометр на ВАЗ 2114.
Значительно повышается расход топлива.
Снижается мощность двигателя.

Конечно, это не является однозначным диагнозом для ДС, могут быть и другие причины, например, проблемы с топливной системой. Однако, проверить работоспособность ДС, следует. И первое, что надо сделать — это прозвонить цепи и убедиться в исправности проводки. Убедиться в наличии заземления и поступления сигнала 12 В на контакты.

Известны несколько способов проверить работоспособность ДС:

снять проблемный датчик. С помощью вольтметра замерить выходное напряжение и частоту сигнала. Для этого, на ось датчика надеть пластиковые трубочки и раскрутить корпус до скорости 3-5 км/час. Чем быстрее вращается датчик, тем выше напряжение и частота;
второй способ не требует снятия датчика.

Поднять переднее колесо на домкрате так, чтобы его можно было раскрутить. Подсоединить вольтметр к контактам датчика. Раскрутить колесо и снимать показания с прибора, если напряжение и частота растут, адекватно раскрутке, то с датчиком все нормально.

третий способ предполагает проверку с помощью «контрольки» или лампочки.

Поднять переднее колесо на домрате, чтобы можно было его крутить. Вначале от датчика надо отсоединить импульсный провод. Включить зажигание. «Контролькой» найти «плюс» и «минус». Соединить «контрольку» с проводом «Сигнал» и раскрутить колесо. При нормально работающем датчике должен загореться «минус». Если нет контрольного инструмента, то можно воспользоваться лампочкой. Для этого к ней надо присоединить провода.

Подключить один провод к плюсу аккумулятора, а второй к разъемному выходу «Сигнал». Вращать колесо. Если лампочка моргает, значит датчик исправен.

автолюбители отработали методику проверки привода ДС.

Для этого необходимо поднять одно колесо на домкрат и снять датчик скорости. Нащупать привод датчика и вращать колесо. При нормально работающем приводе пальцами можно почувствовать как он вращается. И если нет никаких заеданий, значит привод в порядке.

Если же в результате проверки определено, что не работает датчик скорости, то необходимо его снять и заменить на новый. Дефицитной эта запчасть не является, поэтому можно легко узнать сколько стоит датчик скорости на ВАЗ 2114.

Распиновка датчика скорости. Распиновка датчика скорости ВАЗ и схема подключения ds Схема подключения датчика скорости

Во время движения автомобиля датчик скорости (форсунка) ВАЗ 2107 формирует данные о скорости, поступающие в электронный блок управления двигателем. Его выход из строя вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Датчик скорости основан на эффекте Холла, описывающем возникновение электрических импульсов при помещении проводника постоянного тока в магнитное поле. Датчик вырабатывает импульсы при вращении выходного вала коробки передач ВАЗ 2107. За время прохождения автомобилем километра датчик скорости ВАЗ 2107 выдает около 6000 импульсов, частота которых позволяет определить текущую скорость.

Где находится датчик скорости ВАЗ 2107

Датчик крепится к коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединить трос спидометра коробки передач.

Признаки неисправности

Основным признаком проблем в работе датчика является выдача бортовым компьютером соответствующего кода ошибки. Неисправности могут проявляться другими признаками:

повышенный расход топлива;
плохая тяга двигателя;
нерабочий или рабочий с большой погрешностью спидометр;
нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими частями автомобиля.

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно является окисление контактов на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя.
Контакты осмотреть, при необходимости очистить и смазать «Литолом». Начинать поиск обрыва проводов лучше с мест возле вилки. Там они часто гнутся, соответственно перетираются и ломаются. При этом стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ом. Если повреждений не обнаружено, необходимо проверить сам датчик скорости. Для этого вам придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Для демонтажа датчика скорости необходимо выполнить следующие операции:

Датчик скорости ВАЗ 2107 можно проверить с помощью мультиметра или «контроля». Для установки датчика необходимо проделать вышеперечисленные действия в обратном порядке.

Проверка датчика скорости

Самый простой способ проверить датчик скорости — установить на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться, что она работает или ломается. Если нового датчика скорости ВАЗ 2107 под рукой нет, следует сначала проверить старый, а потом идти в магазин за новым.
Для проверки работы датчика скорости вам понадобится небольшая пластиковая трубка диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка производится в следующей последовательности:

подключить вольтметр к выходу датчика, подающего электрические сигналы, и к массе автомобиля;

наденьте трубку на ось датчика;
повернуть трубку.

По мере вращения трубки напряжение на выходе датчика должно возрастать пропорционально скорости вращения. Если этого не произошло, необходимо заменить датчик скорости ВАЗ 2107.

Совет: таким же образом можно проверить датчик скорости прямо на машине. Для этого нужно вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и «массе» и начать вращать колеса. Если напряжение и импульсы появляются, датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности необходимо подать напряжение на плюсовой вывод датчика скорости. Если лампа мигает при вращении датчика, проблема не в датчике. Придется проверить и другие узлы и детали «семерки», которые могут повлиять на работу ЭБУ двигателя.

Каждый автомобиль, независимо от его класса, производителя или страны происхождения, должен иметь систему, отвечающую за отображение скорости и количества пройденных километров. ВАЗ 2110 не исключение. Но только на инъекциях.

В моделях с карбюратором для спидометра используется механическая тросовая система, поэтому здесь нет датчика скорости. Он просто не нужен.

Что это за

Работа датчика скорости колоссальная. Он сообщает электронному блоку управления информацию о правильной подаче топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Датчик собирает все виды данных и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие коррективы в работу инжекторного двигателя.

Признаки неисправности

Если на вашем автомобиле не работает одометр, датчик спидометра функционирует с определенными рывками, либо выдает данные, не соответствующие действительности, вероятно, прибор вышел из строя.

Проблема может заключаться в том, что нарушена схема подключения, есть нарушения в электрической цепи, не работает разъем. Кроме того, часто проблемой становится распиновка датчика скорости, которую перепутали в процессе сборки.

Косвенным признаком неисправности является то, что автомобиль глохнет на холостом ходу.

Вы, как водитель, легко заметите наличие неверных показаний на спидометре, а также обратите внимание на сигнальную лампочку, требующую проверки двигателя (Check Engine). При обнаружении подобных явлений можно не сомневаться в необходимости замены датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, сначала нужно найти устройство. По фото можно определить, как внешне выглядит датчик скорости на ВАЗ 2110.

Что касается его расположения, то ищите в моторном отсеке в непосредственной близости от выпускного коллектора. Откровенно говорят, что место, где он установлен, нельзя назвать идеальным. Все дело в коллекторе. При движении автомобиля коллектор нагревается. Об него трутся провода датчика, что со временем приводит к неисправностям, короткому замыканию.

А как проверить датчик скорости на автомобиле ВАЗ 2110? В первую очередь визуально. Обязательно убедитесь в отсутствии обрыва кабеля. Часто проблемы с устройством возникают именно из-за него.

Проверив устройство визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Эта проблема решается его заменой.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового устройства, отвечающего всем требованиям вашего автомобиля.

По сути, при покупке устройства необходимо соблюдать два основных правила.

Выберите датчик с разъемами внутри разъема с маркировкой -, A и +. Обычно там используются обозначения 1,2 и 3. Принципиальной разницы между ними нет, просто распиновать именно с такой маркировкой будет намного проще. Именно неправильное подключение часто становится причиной того, что приходится обращаться за помощью на СТО. А это совсем другие финансовые затраты.

Стержень элемента должен быть изготовлен из металла. Если стебель пластиковый, то прослужит около 6 месяцев. Регулярная замена не в ваших интересах. Но не забудьте проверить металлический стержень на люфт, правильность вращения и наличие шайбы в упаковке.

Замена

Теперь к вопросу как произвести замену. Для этого демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия следующие:

Снимите отрицательный провод с аккумулятора, что обесточит автомобиль;
Теперь отсоедините провода от датчика и обязательно запомните в каком виде была распиновка;
Устройство разбирается простым отвинчиванием вручную.
Обычно вам не нужно использовать какие-либо инструменты. Но если устройство сидит плотно, то используйте клавиши на 22 или 21 мм. В зависимости от модификации вашей «десятки» конструкция датчика может немного отличаться;
Параллельно советуем проверить проводку;
Сняв счетчик, отвернуть крепежную гайку, удерживающую провод, идущий к коробке передач;
Аккуратно снимайте, чтобы не уронить шток в коробку. Если это произойдет, то придется полностью разбирать КПП. Это явно не в ваших интересах;
Новое устройство с резиновым кольцом необходимо смазать трансмиссионной жидкостью, чтобы фиксация на новом месте была максимально надежной;
Сборка осуществляется в обратном порядке;
Обратите особое внимание на распиновку. Подключить мультиметр при включенном зажигании. Если прибор показал «минус», значит, вы подключили провод к плюсу, чего делать категорически нельзя. Вот почему изначально мы советовали использовать датчик без маркировки 1, 2 и 3.

Если не удалось избежать использования нового устройства с неудобными маркировками 1, 2 и 3, то запомните важную деталь распиновки:

1 соответствует «+»;
2 указывает на выходной сигнал;
3 — это «-«.

Завершив замену элемента, не забудьте проверить устройство в действии. Для этого можно вывесить передние колеса, либо просто покататься на машине по местности. Если спидометр и одометр показывают правильную информацию, вашу рукотворную работу можно считать успешной.

На автомобилях с карбюраторным ДВС, при отсутствии сложной автоматики двигателя и бортового контроллера, принцип работы спидометра ВАЗ 2114 был достаточно прост, т. к. спидометр механический. От привода, который был на МКПП, по кабелю сигнал поступал прямо на спидометр и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости. Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

Первые датчики скорости (ДС), которые устанавливались на новые инжекторные машины, больше не используются. Они объединили электрический датчик и трос привода спидометра. Второе поколение ДС избавилось от троса спидометра, стали устанавливать электрический спидометр, но эти датчики скорости имели зубчатое соединение при установке на МКПП.

Третье поколение — датчик скорости импульса на эффекте Холла. Цена датчика скорости на ВАЗ 2114 отличается в зависимости от модификации устройства.

Заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнитное, в котором находится полупроводниковая пластина, на нем возникает разность потенциалов, так называемая холловская Напряжение.

Этот эффект получил практическое применение в ДС тем, что при движении это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем выше скорость движения, тем выше частота сигнала. Подсчитано, что ДС производит 6004 импульса на один километр своего пути. На основе интервала между этими импульсами контроллер рассчитывает скорость автомобиля.

Датчик скорости в общей схеме датчиков и устройств

Нетрудно догадаться, где находится датчик скорости на ВАЗ 2114. Ведь он выполняет в том числе и функцию определения скорости движения. Конструктивно привод спидометра остался на прежнем месте, поэтому датчик скорости ВАЗ 2114 находится на МКПП сверху, в районе правого ШРУСа. Наилучший доступ к ДС можно получить снизу, поставив машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 достаточно проста. В общей электроцепи автомобиля питание осуществляется через средний предохранитель, номиналом 7,5 А, который находится на реле электровентилятора печки, в салоне. На комбинации приборов в передней панели выходной штекер с адресом — «ДС», а «контроллер управления двигателем» имеет одну цифру — «9».

На что влияет датчик скорости? Он напрямую связан с контроллером и электронным спидометром. В рабочем состоянии ДС выдает необходимую информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме за счет формирования адекватных сигналов в ЭБУ.

Поскольку электронные устройства подвержены различным внешним воздействиям, приводящим к сбоям в работе всей системы, необходимо внимательно относиться к профилактическим осмотрам и контролю за их работоспособностью. Так вот, есть мнение, что если не работает спидометр на ВАЗ 2114, то однозначно вышел из строя датчик скорости. Однако существуют методики управления электронным спидометром. С помощью специального оборудования на стенде можно определить его производительность.

Проводятся три измерения на скоростях — 40, 80 и 120 км/ч:

при этом показания спидометра в км/ч должны быть соответственно — «40,35 — 44», «81,38 — 85», «122,07 — 127»;
и номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

Признаки неисправности датчика скорости

За время эксплуатации автомобиля с электронным бортовым устройством многие автомобилисты сталкивались с ситуацией, когда в блоке ошибок загорается тот или иной сигнал, часто бывает, что после выключения двигателя и перезапуске этот сигнал больше не появляется, поэтому у российских водителей иногда вырабатывается недоверие к показаниям этого блока ЭБУ. Тем не менее, каждый водитель должен знать, какие ошибки, свидетельствующие о проблемах с ДС, загораются на дисплее бортового компьютера.

P0500 — отсутствие сигнала с датчика скорости.
P0503 — Перемежающийся сигнал датчика скорости.

Действительно, довольно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывы проводов ДС. Нужно учитывать, где находится датчик скорости на ВАЗ 2114. МКПП при работе испытывает сильную вибрацию, поэтому особое внимание необходимо уделить профилактическому осмотру этого датчика.

Помимо появления сигналов об ошибках на дисплее БК, могут появляться и другие признаки неисправности ДС, специалисты относят к таким признакам:

Нестабильные, «гуляющие» обороты холостого хода, возможно самопроизвольное двигатель внутреннего сгорания при не нажатой педали газа.
Спидометр на ВАЗ 2114 работает нестабильно или вообще не работает.
Значительно увеличен расход топлива.
Снижена мощность двигателя.

Конечно это не однозначный диагноз ДС, могут быть и другие причины, например проблемы с топливной системой. Однако следует проверить работоспособность ДС. И первое, что нужно сделать, это прозвонить цепи и убедиться в исправности проводки. Убедитесь, что есть заземление и на контактах присутствует сигнал 12 В.

Существует несколько известных способов проверки работоспособности ДС:

снять проблемный датчик. Используйте вольтметр для измерения выходного напряжения и частоты сигнала. Для этого на ось датчика наденьте пластиковые трубки и раскатайте корпус до скорости 3-5 км/ч. Чем быстрее вращается датчик, тем выше напряжение и частота;
второй способ не требует снятия датчика.

Поддомкратьте переднее колесо, чтобы его можно было раскрутить. Подключить вольтметр к контактам датчика. Покрутите колесо и снимите показания с прибора, если напряжение и частота увеличиваются, адекватно вращению, то с датчиком все в порядке.

Третий способ предполагает проверку «контролем» или лампочкой.

Поднимите переднее колесо домрата так, чтобы его можно было повернуть. Сначала отсоедините импульсный провод от датчика. Включите зажигание. Найдите «плюс» и «минус» по «управлению». Подсоедините «управление» к проводу «Сигнал» и покрутите колесо. При нормальной работе датчика должен загореться «минус». Если нет инструмента управления, то можно использовать лампочку. Для этого к нему нужно подключить провода.

Подключите один провод к плюсу аккумулятора, а другой к разъему «Сигнал». Крути колесо. Если лампочка мигает, то датчик исправен.

Автолюбители отработали методику проверки привода постоянного тока.

Для этого нужно поднять одно колесо на домкрате и снять датчик скорости. Почувствуйте привод датчика и поверните колесо. Когда диск работает нормально, вы можете почувствовать его вращение пальцами. А если заеданий нет, то с приводом все в порядке.

Если в результате проверки установлено, что датчик скорости не работает, то необходимо его снять и заменить на новый. Эта запчасть не является дефицитной, поэтому можно легко узнать, сколько стоит датчик скорости на ВАЗ 2114.

Любой существующий в мире автомобиль обязательно оснащен специальной системой, предназначенной для измерения скорости транспортного средства и передачи этой информации в ЭБУ. На карбюраторных автомобилях применяется тросовая (механическая) система спидометра, вследствие чего датчик скорости здесь не требуется. Поэтому на ВАЗ 2110, 2111 и 2112 она устанавливается только на инжекторные автомобили – эта система электронная и отвечает за контроль работы силового агрегата. Замена датчика скорости – довольно трудоемкое мероприятие, но совсем не сложное. Подробнее об этом далее в статье.

Назначение данного устройства — «установка» угла опережения зажигания, контроль качества топливной смеси и правильная подача топлива. Датчик собирает много информации для инжекторного двигателя, такую как частота вращения двигателя, уровень детонации, скорость и так далее, и передает цифровые сигналы на электронный блок. В свою очередь, здесь проверяются эти данные и вносятся соответствующие коррективы в работу форсунки. Обычно датчик скорости находится под капотом, в моторном отсеке, возле выпускного коллектора.

Признаки неисправности датчика скорости

Если одометр вдруг отказывается работать, а спидометр «врёт» по отношению к пробегу и скорости, или работает рывками, это свидетельствует о том, что датчик скорости или его привод неисправен работает правильно. Также могут быть сбои в электрической цепи, перепутана распиновка, выходит из строя разъем и так далее. Кроме того, то, что автомобиль глохнет на холостом ходу, также может свидетельствовать о неисправности датчика скорости, но на это может быть масса других причин. Конечно, если спидометр дает заведомо ложные показания, а на панели приборов горит лампа «CHECK ENGINE», то причина в вышедшем из строя датчике скорости.

Диагностика датчика скорости

Первый способ диагностики датчика скорости:

Второй способ диагностики датчика скорости:

Обратите внимание, что эти методы проверки подходят только для датчиков скорости, которые используют Эффект Холла в их работе.

Контроллер датчика, как купить новый контроллер, на что нужно обратить внимание при покупке

При выборе нового датчика скорости обратите внимание на следующие моменты: желательно, чтобы разъемы внутри блока имели обозначения — «-«, «А», «+», вместо стандартных «1», «2», «3». На самом деле это не имеет принципиального значения, но распиновка в этом случае будет осуществляться быстрее и, главное, правильно.

Еще один важный момент — отдавайте предпочтение аппарату с металлическим стержнем, так как он прослужит более полугода, «отпущенный» на пластиковый. Обязательно проверьте, снабжен ли шток шайбой, как он вращается и есть ли у него люфты.

Инструменты, приспособления и расходные материалы

Ключи на «21» и «22».
Трансмиссионное масло.
Новый контроллер.

Подготовительные работы, как добраться до контроллера и заменить его на новый

Распиновка проводки, на что обратить особое внимание при использовании мультиметра в работе

Обратите внимание на распиновку внутри колодки. При включенном зажигании с помощью мультиметра определяем, к какому разъему какой провод подключен. Если вы подключили провод к «плюсовому» разъему, а мультиметр показывает «минус», то вам следует срочно поменять полярность. Поэтому желательно брать блок с соответствующими обозначениями. Но если такого нет, можно взять обычный. В данном случае распиновка такая — 1 это «+», 2 это «выход сигнала, а 3 это «-«.

На последнем этапе не забудьте проверить привод, а также работу автомобиля в целом при вывешенных колесах или во время движения автомобиля.

Датчик скорости является элементом электронной системы управления автомобилем. От его показаний зависит, сколько будет подано топлива, сколько воздуха будет в обход дроссельной заслонки на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ основан на применении, то есть от устройства передается поток импульсов, частота которых пропорциональна значению скорости автомобиля. Электроника автомобиля, анализируя поступающие данные, выбирает необходимые обороты холостого хода и подает сигнал на устройство, регулирующее обороты холостого хода двигателя, что оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельную заслонку клапан.

При прохождении расстояния в один километр датчик скорости передает в ЭБУ более 6000 импульсов. По параметрам временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, определяя тем самым показания спидометра.

Как и на многих других автомобилях, датчик скорости ВАЗ расположен в верхней части картера коробки передач, недалеко от щупа уровня масла в двигателе. Добраться до него можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, воспользовавшись для удобства смотровой ямой.

Распиновка ДК 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то там следующая распиновка, которой следует придерживаться. При этом для понимания сути работы ДС важно изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобиля ВАЗ изготавливается с некоторыми отличиями в подключении к колодочному разъему. Разъем квадратной формы используется в электронных комплексах Bosh. Круглый разъем используется в электронных системах January 4 и GM.

При подключении датчика выбирать устройства с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на контактах блока) вместо цифровых обозначений типа «1», «2». », «3». Кроме того, предпочтение следует отдавать устройствам со штоком металлического типа, так как пластиковые штока очень недолговечны.
