чертежи рамы с размерами, как сделать квадроцикл 4х4 с двигателем от «Оки» своими руками

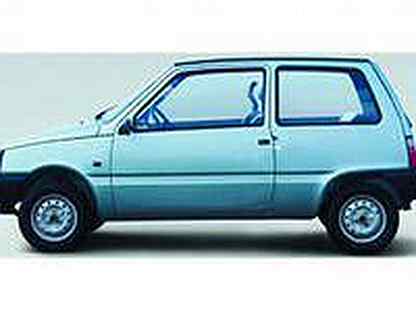

«Ока» в свое время считалась неплохим автомобильчиком, который даже в наше время, ввиду своей дешевизны, часто становится первым транспортом для человека, только начавшего осваивать дороги. Со временем, конечно, «старушка» все меньше соответствует запросам автомобилиста, да и износ кузова неизбежен даже при весьма бережном отношении к двигателю. Рано или поздно владелец сменит машину на нечто более интересное, но при этом старый автомобиль будет жалко выбросить и сложно продать. Впрочем, нельзя сказать, что он совсем потерял свою полезность – если двигатель все еще пребывает в рабочем состоянии, можно собственными руками сконструировать на его основе квадроцикл.
Подготовка
В процессе конструирования чего-либо важно еще до начала работ четко понимать, что будет происходить и как.
Чертежи и размеры
Варить каркас квадроцикла мастеру придется самостоятельно, но надо правильно понимать его размеры, чтобы транспорт получился просторным и в то же время довольно прочным. Общую длину каркаса следует выбрать как 2300 мм, расстояние между осями составит 1430 мм, полная ширина кузова вместе с колесами – 1240 мм.
Примерный чертеж прилагается к этой статье, равно как и описание всех рабочих процессов от начала производства до его полного завершения.
При этом «народному умельцу» не возбраняется вносить собственные конструктивные изменения, так или иначе совершенствуя будущий мотовездеход, подгоняя его под свои нужды, приспосабливая к транспорту те материалы, которые имеются у него в распоряжении. Однако в последнем случае стоит особое внимание уделять составлению своего собственного чертежа с указанием размеров. Чем больше размеров для каждой отдельной детали вы пропишете, тем больше шансов, что успех будет достигнут с первого раза.
С непосредственным началом работ лучше не спешить – если вы в чем-то не уверены до конца, такая задержка поможет избежать ненужной ошибки.Инструменты и материалы
Собирать будем квадроцикл 4х4 для активного отдыха, который был разработан по аналогии с лучшими моделями фабричного производства. Судя по многочисленным отзывам, схема не только рабочая, но и вполне качественная
– нередко хорошая самоделка для собственного пользования существенно превосходит то, что за большие деньги предлагают разрекламированные бренды.Материалов понадобится не так уж много, но вы должны быть уверены, что все необходимое у вас есть. Если вы не удостоверитесь в этом заранее, может оказаться, что последнюю деталь вы найти не сможете, и из-за этого квадроцикл не будет собран.
- Трубы. Этот материал будет выступать в качестве основы для каркаса. Годятся обыкновенные водопроводные трубы, но речь, естественно, идет о металлической продукции. Понадобится два разных диаметра – 27 и 32 мм. Точную длину указывать не стоит – все зависит от ваших умений работы с металлом, а новичку наверняка понадобится намного больше, чем минимум.
- Детали от «Оки». «Сердцем» нового транспортного средства выступит двигатель от модели «Ока» 11113. Коробка передач нужна также от этой модели автомобиля. Щиток приборов, учитывая происхождение всех остальных основных узлов агрегата, тоже берут у «Оки».
- Детали от ВАЗа. Одной «Окой» заимствования от автомобиля не ограничиваются – благодаря этому получится существенно сократить объем работ.
От классической «девятки» надо взять передний и задний редукторы, а также гранаты и ступицы. Благодаря распространению этого автомобиля на территории России даже в наши дни проблем с поиском таких деталей не возникнет.
От классической «девятки» надо взять передний и задний редукторы, а также гранаты и ступицы. Благодаря распространению этого автомобиля на территории России даже в наши дни проблем с поиском таких деталей не возникнет.- Колеса. Можно взять от чего угодно, но рекомендуемый радиус – 15. В качестве хорошего примера часто берут колеса от «Шевроле-Нива» – соответственно, два передних и два задних.
- Трансмиссии передних и задних колес.
- Руль от «Урала».
- Канистра на 20 литров. В конструкции самодельного вездехода используется в качестве топливного бака.
- Стеклопластик. Этот материал необходим для изготовления каркаса – благодаря его наличию готовый мотовездеход не будет существенно отличаться от фабричной продукции своим внешним видом.
- Глушитель. Используется опционально, обязательным не является.
Инструментарий для изготовления самодельного квадрика выглядит намного шире, поскольку призван обеспечить всестороннюю обработку вышеописанных материалов.
Из того, что понадобится обязательно, выделим следующее:
- сварка;
- болгарка для резки труб;
- дрель;
- молоток;
- рулетка;
- гаечные ключи разных размеров;
- штангенциркуль;
- нож.
Вооружившись всем необходимым, можно переходить непосредственно к конструированию самодельного транспортного средства.
Сборка
Начинать изготовление мотовездехода своими руками следует с создания рамы. Она варится из водопроводной трубы диаметром 32 мм. Средняя часть каркаса делается чуть более широкой, чтобы свободно вместить основные механизмы будущего транспортного средства, спереди и сзади ее делают чуть более узкой, чтобы она свободно входила между колесами, не увеличивая ширины мотовездехода.
Подвеску позаимствовать негде, потому ее тоже придется варить самостоятельно. Для ее изготовления используют ту трубу, что была потоньше – 27 мм.
Готовая деталь выглядит как А-образный рычаг, который присоединяется к ранее сваренной раме.
Дальше – работа с двигателем. Если вы все предусмотрели правильно, его можно практически уложить на среднюю часть рамы, причем так, чтобы он существенно не выпирал по бокам за ее пределы. С мотором сразу присоединяется и коробка переключения передач. После заваривания дифференциала начальный этап изготовления конструкции завершен – по внешнему виду она начинает отдаленно напоминать транспорт.
Передаточное число обоих редукторов равняется 43 к 11. И передний, и задний, будучи взятыми с ВАЗа, уже подходят под ШРУС («гранату») от него же.
Следующий шаг – установка сцепления. Ее монтаж является наиболее спорным моментом во всей схеме сборки квадроцикла на базе «Оки», потому что не всегда очевидно, куда именно выводить органы управления. У большинства квадроциклов, как и у мотоциклов, сцепление предполагает рулевое управление – орган управления выводят на рукоятку. Тем не менее концепция, рассматриваемая в этом чертеже, предполагает совершенно иной подход – сцепление выводится под левую ногу. Для человека, имеющего большой опыт управления фабричными квадроциклами, такое новшество может показаться дикостью и потребовать длительного переучивания, но новичок быстро освоит технологию.
В пользу такого инженерного решения говорят многочисленные отзывы в интернете, касающиеся этой популярной схемы сборки.
Механики отмечают, что обозначенное конструктивное решение позволяет без особых усилий переключать передачи в процессе движения, а сам квадрик способен трогаться с места на любой передаче, сильно не привередничая. С двигателем от «Оки» мотовездеход подобной конструкции способен увезти даже двоих пассажиров, при этом по бездорожью стоит использовать только первую и вторую скорости как пониженные, а вот для трассы куда практичнее третья и четвертая передачи.
По мере развития конструкции постепенно навариваются и присоединяются все остальные детали из перечисленных в списке выше. Когда все внутренности агрегата готовы и выглядят примерно так, как на представленных фотографиях, можно понемногу переходить к наружным работам – заниматься каркасом, чтобы он выглядел не хуже магазинных аналогов.
Последним шагом перед этим обычно является монтаж сиденья, руля и приборного щитка. В качестве радиатора используют небольшое отверстие под приборным щитком со встроенным вентилятором. Обратите внимание, что при езде по сильной грязи радиатор может периодически засоряться, что плохо сказывается на способности узлов к самостоятельному охлаждению.
Когда вся начинка собрана и приведена в порядок, приступаем к непосредственному монтажу корпуса. Во-первых, каркас аккуратно шлифуем и выравниваем так, чтобы его можно было оклеить наружным материалов. Во-вторых, нарезаем стекловолокно такими кусками, чтобы они полностью скрывали под собой «внутренний мир» «железного коня». Перед тем как проводить полноценную сборку корпуса, надо несколько раз тщательно примерить детали и убедиться в том, что все они подходят и к каркасу, и друг к дружке.
После этого фрагменты стекловолокна, призванные стать корпусом нашего мотовездехода, обильно пропитываем эпоксидной смолой.
Этими фрагментами обкладываем каркас, плотно прижимаем их друг к другу и ждем, пока эпоксидная смола схватится и образует целостный корпус нового мотовездехода.
На полноценное высыхание эпоксидной смолы может уйти несколько дней, потому со следующим этапом лучше не спешить.
Как бы аккуратно вы ни складывали корпус, скорее всего, на выходе он не получится идеально ровным. Соответственно, после полного высыхания эпоксидной смолы следующей задачей мастера станет окончательная подгонка корпуса и его последующая шлифовка. После этого остается только выкрасить корпус в тот цвет, который вам больше всего нравится (белый, несмотря на маркость, считается самым популярным), и дождаться высыхания краски.
После выполнения всех перечисленных действий новый квадроцикл из старых и ненужных деталей готов к первому полноценному испытанию.
Благодаря тому, что в качестве основных материалов каркаса были выбраны пустотелые трубы, корпус сделан из стекловолокна, а кабины вовсе нет, агрегат получится очень легким по весу – по крайней мере, многие фабричные аналоги оказываются заметно тяжелее. Благодаря этому двигатель от «Оки», который частенько обвиняют в недостаточной мощности, в данной ситуации покажет себя с самой лучшей стороны, а расход топлива окажется весьма скромным и позволит подолгу кататься, не задумываясь о необходимости дополнительной заправки.
Улучшение конструкции
Описанная выше схема хороша для тех, кто любит эксперименты и работать руками. Даже без каких-либо дополнительных улучшений собранный квадроцикл будет успешно работать и станет источником удовольствия для своего хозяина. Тем не менее для опытных механиков, которые хотят собрать настоящего зверя, обеспечивающего максимальный уровень комфорта и производительности, есть несколько советов касательно того, как это сделать.
Следовать таким советам или нет – вопрос, ответ на который каждый «народный умелец» должен найти сам.
Во-первых, в квадроцикле разумнее поставить двигатель не поперек корпуса, а вдоль – только так коробка передач будет функционировать правильно.
За счет такой конструкции синхронизация колес будет происходить не по сторонам (правой и левой), а по мостам – переднему и заднему, но так и должно быть.
Во-вторых, опытные мастера в комментариях часто советуют располагать двигатель не строго по центру, а немного ближе к левому краю. Если этого не сделать, горизонтальный угол трансмиссионных валов будет слишком большим, и при крайне небольшом весе квадроцикла агрегат будет работать неровно. Неопытному конструктору будет сложно понять, где же причина возникшей проблемы, а он всего лишь нелогично расположил двигатель относительно каркаса.
В-третьих, небольшие изменения могли бы коснуться и коробки передач.
Стандартная зубчатая пара, по мнению многих специалистов, должна быть удалена, вместо нее намного полезнее окажется цепная передача. Благодаря такому нововведению квадрик будет двигаться с более равномерной скоростью, без рывков, а крутящий момент механизма заметно повысится.
Советуют также удлинить переключение передач. У собранного агрегата скоростей будет всего четыре: две в переднем положении рычага и две – в заднем. Сам рычаг более удобен для управления в том случае, если он смонтирован по левую руку от водителя.
Межколесные редукторы, характерные для ВАЗовской продукции, подлежат удалению. Вместо них советуют поставить валы для переднеприводных автомобилей, и такой переработке подлежит вся трансмиссия будущего мотовездехода.
В целом обозреватели отмечают, что конструирование квадроцикла на базе двигателя старой «Оки» не является слишком сложной задачей.
Тем не менее специалисты указывают, что для правильной и слаженной работы всего механизма нужно внимательно следовать инструкциям либо хорошо думать собственной головой, потому часть деталей неизбежно окажутся посторонними, – их необходимо правильно интегрировать в систему, подогнав друг к другу.
Как сделать квадроцикл из «Оки», смотрите далее.
Самодельный квадроцикл 4х4 на базе ОКИ и другой техники
Представляем вам модель квадроцикла 4х4 с полным приводом, который предназначен покорять просторы бездорожья.
Данная модель конструировалась путем сборки разнообразных узлов, агрегатов и деталей автомобильной техники разных производителей и марок — это и отечественные и иностранные модели. Квадроцикл собран на базе автосредства ОКА.Технические характеристики собранной модели квадроцикла:
-параметры ширины 1 м 55 см, базы 1 м 60 см;
-параметры высоты от руля 1 м 30 см, от сиденья 90 см;
-высота клиренса 43 см;
-масса 390-410 кг;
-поставлен двигатель от ОКА;
-установлены редукторы осей от Мицубиси;
-задние и передние поворотные кулаки и ступицы от Нивы;
-использование привода от Нивы;
-передние и задние подвески установлены на двойных рычагах;
-в качестве упругих элементов использованы торсионы и пружины;
-гидроусиление руля от Субару;
-заблокированы межосевой и межколесный дифференциалы.
Поэтапная сборка квадроцикла
1. Варим диагональные распорки-усилители с рычагом. Труба Ф21х4.
2. подвеска имеет 4 рычага, на 1 рычаг по 2 = 16 единиц;
3.
Токарные работы согласно чертежа переходника редуктора. Центровка и балансировка.
4. Сборка рычагов подвесок.
5. Использована рулевая рейка, в частности гидрораспределитель, от Тайоты, обточив шестерню, насаживаем кардан, вставляем в разрезе вала руля. Благодаря этому имеем жесткую связь.
6. Приваривается ухо. гидроцилиндр к сошке, располагая одну сторону к раме, а другую — к тяге.
7. Применение гидроусилителя без изменения конструкций.
8. Укорачиваем цилиндр для компактности до нужных размеров.
9. Настройка передней подвески, на очереди – упругие элементы.
10. Используем пружины с Урала в комплекте с амортизаторами, устанавливая на передней оси по 1 шт. на колесо.
11. Торсионная передняя и задняя подвески, и другие детали по чертежу.
12. Трансмиссия практически собрана, на очереди доработка внешнего каркаса.
Закончив, согласно чертежей конструкции, сборку, формируем и делаем дизайн. Очень интересная, но кропотливая и длительная работа.
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Квадроцикл своими руками: подробное описание, чертежи
Представляем квадроцикл нашего постоянного автора С. Плетнёва из города Очёр Пермского края. Очередная построенная им машина свидетельствует о возросших конструкторском уровне и профессиональных навыках её создателя. Впрочем, судите сами…
Год труда по 3 — 4 часа после работы и в выходные — и новая машина была готова к испытаниям, остались лишь небольшие (и я бы сказал приятные) доработки: подключение светового оборудования, установка замка зажигания, зеркал заднего вида и прочие мелочи.
Квадроцикл из оки своими руками
Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.
Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).
Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль.
Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.
Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.
Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.
Пониженных передач и блокировки дифференциалов нет.
Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.
Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг.
Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.
Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.
Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.
Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.
Обвес для квадроцикла своими руками
Обвес квадроцикла своими руками — стеклопластиковый. Вклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.
Сначала изготовил из стальной квадратной трубы сечением 10x10x1 мм требуемые контуры обвеса. Благо эта труба легко гнётся даже руками через колено. Контур приварил к раме с помощью перемычек из этой же трубы, в местах, где потом (после выклейки обвеса), можно было бы без труда «прихватки» спилить. Затем изогнул из оргалита (древесно-волокнистой плиты) «крылья» и зафиксировал их саморезами к контуру и перемычкам. Там, где изгиб получался крутой, крепил отдельные полоски из того же оргалита. Передок выводил пенополистиролом, приобретённым в хозяйственном магазине. Можно было использовать пенопласт или ту же монтажную пену, но пенополистирол оказался более подходящим материалом — хорошо режется острым тонким ножом. Отдельные элементы из него клеил в общую конструкцию на монтажной пене.
Квадроцикл своими руками чертежи
Нажимаем->увеличиваем
Рама квадроцикла своими руками чертежи
Фальшбак — сложной формы. Выгнуть его из оргалита не представлялось возможным. Поэтому, замотав двигатель полиэтиленовой пленкой, стал заполнять слоями монтажной пены предназначенное для него место. После каждого слоя — обязательная сушка, иначе толстый объём пены может не просохнуть внутри. Заполнял до тех пор, пока слои не вышли за пределы контура. Наконец после полного высыхания пены стал ножом выводить нужную форму Грани заглаживал крупнозернистой наждачной бумагой.
Под приборный щиток пошла в ход часть приборной панели «Оки». Закреплял её на болванке тоже с помощью монтажной пены. Поскольку пена крупнопористая, поры заполнял гипсом и затем обрабатывал. Когда форма болванки начала отвечать задуманному дизайну и её поверхность стала более-менее гладкой, покрыл заготовку краской ПФ-115. Поскольку я не собирался изготавливать по болвану матрицу для выклейки обвеса, а сразу выклеивал по нему обвес с последующей доводкой поверхности до идеального состояния, то шпаклевание гипсом и покраской болвана можно было бы пренебречь.
Итак, болван готов и чтобы выклеить качественное изделие, потребовалось: 10 кг эпоксидной смолы, 1 кг пластификатора к ней и 1 кг отвердителя, 15 погонных метров не толстой стеклоткани, 5 м стекломата, кисти, перчатки. Очень желательно работать в средствах, защищающих дыхание. И чем они дороже, тем надёжнее. А вот опыт, как известно, не купишь, поэтому набирался его в процессе работы.
В качестве разделительного слоя между болваном и изделием использовал прозрачный скотч. Тщательно, без пропусков, обклеил его полосами весь болван. Ушло всего 1,5 рулона широкого скотча.
Разводил смолу по 200 — 300 граммов с отвердителем и пластификатором. Применял мерные стаканчики и шприцы, что не очень-то удобно. Перед этим нарезал полоски стеклоткани такими размерами, чтобы на ровных поверхностях ложились большие полотна, а на неровностях отрезки ткани смогли их повторить, не сделав складок. К слову, стеклоткань в меру тянется по диагонали переплетений, «обтекая» нужную форму.
Сначала намазывал густо эпоксидной смолой один участок болвана, накладывал на него стеклоткань и сверху пропитывал снова смолой.
Соседний кусок ткани клеил по той же технологии с перехлёстом 3 — 5 см. Работать пришлось споро — смола схватывается довольно быстро, и чем выше её температура, тем быстрее. Да, ещё смолу чуть-чуть подогревал возле мощной лампы освещения для лучшей текучести.
После обклейки болвана стеклотканью в один слой, начал обклеивать его стекломатом. Стекломат достался мне достаточно толстый, и им оказалось хорошо набирать толщину изделия. Но он не облегает неровности, поэтому использовал его только на ровных (или с некрутым прогибом) поверхностях и без перехлёста. Пропитка смолой осуществлялась так же, как и при работе со стеклотканью. Только следует учесть, что смолы для пропитки стекломата уходит очень много, поэтому разводить её нужно побольше. Неровные поверхности после наклейки стекломата проклейвал в несколько слоёв тканью. Каждый последующий слой накладывал после того, как немного схватится предыдущий, чтобы не утекала смола. А поскольку процесс выклейки обвеса занял не один день, приходилось после суток перерыва «шершавить» поверхность крупной наждачной бумагой и обезжиривать — ведь смола за это время отверждается полностью.
Заключительные слои поверх мата опять покрывал стеклотканью, и даже не одним слоем.
Так как поверхность мне нужна была, как говорится, чем ровнее, тем лучше, а опыта было маловато, то провалы и ямки всё же оставались — заливал их где одной смолой, а где и с наложением кусочков стеклоткани. Смолы немного не хватило. Докупал уже в хозмаге, в коробочках. Работать с ней понравилось мне больше, поскольку уже расфасована, и оставалось лишь смешать компоненты. И сохла она побыстрее, чем приобретённая на фирме.
После полного высыхания выклеенного обвеса сделал в нём пропилы, разделив изделие на три части: задние крылья и задок, фальшбак с подсиденьем, передние крылья и передок. Осторожно, слегка поддев и оттягивая руками с подковыриванием, отделил изделие по частям без особых усилий от болвана.
Теперь, сняв части, начал обрабатывать их по отдельности, доводя до нужного результата. В общем, обыкновенные подготовительные и покрасочные работы по «всей» технологии: сначала грубая шлифовка со снятием больших выпуклостей смолы и стеклоткани; затем кропотливое заделывание шпаклевкой со стекловолокном углублений; далее шлифовка наружной поверхности и грунтовка с пластификатором.
В заключении — покраска «металликом» и покрытие лаком с пластификатором.
Болван тоже аккуратно срезал и положил в дальний угол — на всякий случай. Обвес прикрепил к специально сделанным и приваренным «по месту» креплениям на раме.
В завершение сварил из тонкостенных стальных труб наружным диаметром 20 мм передний и задний багажники, а в дополнение к ним — и «кенгурятники», заменяющие бамперы.
Квадроцикл своими руками видео
Скачать чертежи самодельного квадроцикла архивом _https://depositfiles.com/files/bbmjr7cbj
С. ПЛЕТНЁВ,
г. О ч ё р, Пермский край
Двигатель оки в разрезе — Авто журнал КарЛазарт
Мотор ВАЗ Ока
На ВАЗ Ока образца 1988 года устанавливался двигатель объемом 0.65 л. Первый малолитражный автомобиль первоначально разрабатывался на Серпуховском автомобильном заводе в режиме жесткой экономии.
Пробные партии малолитражек планировалось выпускать небольшим тиражом — по 50 тысяч экземпляров в год, что значительно повлияло на технические данные автомобиля.
Технические характеристики
Первый вариант двигателя с обозначением ВАЗ-1101 был выпущен в конце 1984 небольшой серией. Массовый выпуск Оки был параллельно запущен в Серпухове и Набережных Челнах с 1988 года. С этого года Ока продолжает оставаться одной из популярных моделей российских автомобилей.
Вид двигателя
С 1995 года на Оку устанавливается новый двигатель объемом 0.75 литров. Считается, что это модификация обладает высокой экономичностью. Благодаря небольшой рабочей частоте вращения двигатель микролитражки «съедает» всего 6 литров бензина при передвижению на 100 км в городе. Максимальная скорость ВАЗ-11113 Ока — 130 км/ч.
Вид в разрезе двигателя
В 2006 году ВАЗ свернул производство двигателя для Оки, так как его адаптация под введенные нормы Евро-2 требовало значительных изменений в конструкции.
Автомобили продолжали выпускать компанией СеАЗ с китайским 3-цилиндровым двигателем объемом 1 л.
Размеры поршневой
Дефектовка деталей двигателя
При замене деталей шатунно-поршневой группы необходимо подобрать поршни к цилиндрам по диаметру и массе, а также поршневые пальцы к поршням по диаметру и шатуны по массе.
На днище поршня выбиты следующие данные:
1 — класс поршня по отверстию под палец (1, 2, 3)
2 — класс поршня по диаметру (А, B, C, D, E)
3 — стрелка, показывающая направление установки поршня
4 — группа по массе (нормальная — «Г», увеличенная на 5 г — «+», уменьшенная на 5 г — «-«)
5 — ремонтный размер (диаметр увеличен на 0,4 мм — D, на 0,8 — Е)
Класс цилиндров (А, B, C, D, E) выбит на нижней плоскости блока (привалочной плоскости под масляный картер).
Для удобства подбора поршней к цилиндрам по диаметру те и другие делятся на пять классов: A, B, C, D, E (через 0,1 мм). В запасные части поставляются поршни номинального размера трех классов A, C, E и двух ремонтных размеров.
Первый ремонтный размер – увеличенный на 0,4 мм, второй – на 0,8 мм.
По массе поршни делятся на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5 г. На двигателе должны устанавливаться поршни одной группы.
Для поршней ремонтных размеров в запчасти поставляются кольца ремонтных размеров, увеличенных на 0,4 и 0,8 мм. На кольцах первого ремонтного размера выбита цифра “40”, а второго – “80”.
Номинальные размеры диаметров цилиндров и поршней, мм
При подборе поршней к цилиндрам определите зазор между ними как разность между замеренными диаметрами поршня и цилиндра.
Номинальный зазор установлен 0,025- 0,045 мм, предельно допустимый — 0,15 мм. Если зазор не превышает 0,15 мм, можно подобрать поршни из последующих классов, чтобы зазор был как можно ближе к номинальному. Если зазор превышает 0,15 мм, расточите цилиндры под следующий ремонтный размер и установите поршни соответствующего ремонтного размера. Под ремонтный размер растачивают оба цилиндра, даже если зазор между поршнем и цилиндром превышает предельно допустимый только в одном цилиндре.
Поршневые пальцы делятся по диаметру на три класса (1, 2, 3) через 0,004 мм. Класс пальца маркируется на его торце краской. Класс поршня по пальцу выбит на днище поршня, а класс шатуна по пальцу – на крышке шатуна.
Размерные классы поршневых пальцев и поршней
Подбор вкладышей коленчатого вала
Номинальный диаметр шеек коленчатого вала, мм:
коренных 50,799-50,819
шатунных 47,830-47,850
Шейки коленчатого вала можно прошлифовать до одного из четырех ремонтных размеров с уменьшением номинального диаметра шеек, мм:
первого на 0,25 третьего на 0,75
второго на 0,5 четвертого на 1,00
Номинальная толщина вкладышей, мм:
коренных 1,824-1,831
шатунных 1,723-1,730
Вкладыши поставляются в запасные части также четырех ремонтных размеров, увеличенной толщины, мм:
первого на 0,25 третьего на 0,75
второго на 0,5 четвертого на 1,00
Зазоры между вкладышами и шейками коленчатого вала, мм:
для коренных подшипников: номинальный — 0,026-0,073, предельно допустимый — 0,11;
для шатунных подшипников: номинальный — 0,02-0,07, предельно допустимый — 0,1.
Биение коленчатого вала должно составлять, мм:
по средней коренной шейке и посадочной поверхности под ведущую шестерню масляного насоса — не более 0,03;
по посадочной поверхности под маховик — не более 0,04;
по посадочной поверхности под шкивы и сальники и под шестерню привода уравновешивающих валов — не более 0,05.
Размеры полуколец, поставляемых в запчасти: номинальный — 2,31-2,36 мм и ремонтный (увеличенный на 0,127 мм) — 2,437-2,487 мм.
Осевой зазор коленчатого вала: номинальный — 0,06-0,26 мм, предельно допустимый — 0,35 мм.
Типичные поломки ВАЗ 11113 ОКА
- Проблемы со стартером
- Неисправности карбюратора
- Проблемы холостого хода
- «Выстрелы» из выхлопной трубы
- Запах бензина
- Повышенный расход топлива
- Повышенный расход масла
- Горит контрольная лампочка давления масла
- Перегрев двигателя
- Посторонние шумы при движении
- Проблемы с тормозной системой
Руководство по эксплуатации скачать
ОКА 11113: инжекторный двухцилиндровый двигатель
10. Двигатель и его системы
- ключ «на 10», баллонный ключ
Отсоедините провод от клеммы “–” аккумуляторной батареи. Установка поршня первого цилиндра в положение верхней мертвой точки (ВМТ) такта сжатия необходима для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения. Выставляйте ВМТ по меткам на зубчатом шкиве распределительного вала. При установке по меткам на маховике, шкиве привода генератора или зубчатом шкиве коленчатого вала в этом положении может стоять поршень 1-го либо 2-го цилиндров. Затем обязательно убедитесь в совпадении меток на маховике, либо шкиве привода генератора, либо на зубчатом шкиве коленчатого вала (если снят шкив привода генератора). Если при этом метки на маховике или шкиве коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.
Расположение меток ВМТ
На зубчатом шкиве распределительного вала – выступ; на задней крышке ремня привода распределительного вала – усик.
На шкиве привода генератора – насечка; на передней крышке распределительного вала – длинный выступ (снят ремень привода генератора). Расположенный рядом короткий выступ – метка для установки момента зажигания.
На зубчатом шкиве коленчатого вала – точка; на крышке масляного насоса – треугольный вырез. Эти метки видны только при снятом шкиве привода генератора.
Двигатель Ока
Ока создавалась как народный автомобиль, призванный удовлетворить спрос не только молодежи, но закрыть образовавшуюся нишу транспортных- мобильных средств для людей с ограниченными возможностями.
Исходя из технических требований и задания, выдвинутого конструкторам, весь автомобиль и в частности силовой агрегат, должен был быть выполнен из широко распространенных комплектующих изделий, иметь возможность выполнять техническое обслуживание и ремонт своими руками без привлечения квалифицированных услуг сертифицированной станции технического обслуживания.
История развития семейства автомобилей Ока видела применение различных силовых агрегатов. Изначально при «прототипировании» на автомобиль был установлен оригинальный мотор Daihatsu Cuore серии AB, имевший 2 цилиндра и развивавший мощность 26-30 л.с. Было изготовлено несколько первых автомобилей для проведения испытаний.
Несмотря на то, что конструкция двигателя была полностью отработана конструкторами Toyota, данный мотор не был скопирован советскими конструкторами, так как при анализе конструкции выявились повышенные требования к качеству изготовления деталей и сборки самого мотора.
Кроме того, установка такого силового агрегата потребовала бы полностью создать производство двигателей с «0», что повлияло бы на конечную стоимость автомобиля и сроки выхода авто в серию.
К моменту утверждения концепции «молодежного» или «народного» автомобиля на конвейер тольяттинского автозавода был поставлен автомобиль ВАЗ 2108, что и определило судьбу силового агрегата для малышки.
К 1979 году конструкторы силовых агрегатов ВАЗа полностью отработали двигатель 2108 и уже были готовы перейти к смене линейки 1,1 л экспортных двигателей ВАЗ 2108-1 на 1300 кубовый мотор 2108, который шел на внутренний рынок. Поэтому было принято решение разрабатывать свой 2-х цилиндровый мотор на базе нового силового агрегата, который составлял основу производственной линейки ВАЗа.
Двигатель ВАЗ 1111
Двигатель Оки объемом 650 куб.см. получился из половинки силового агрегата 2108. Выбор именно половины уже разработанного блока и самого двигателя обуславливался стоимостью разработки оснастки для изготовления 2-х цилиндрового двигателя. Особенностью конструкции этой рядной бензиновой двойки является верхнерасположенный распределительный вал, который управляет работой четырех клапанов — по 2 на каждый цилиндр.
Рабочий процесс в двигателе происходит за два оборота коленчатого вала, что обуславливает наличие вибраций при работе ДВС. Для компенсации дисбаланса установлены два уравновешивающих вала, гасящих вибрацию.
Мощность движка составляет 29 л.с. Максимальный крутящий момент составляет 44,1Нм, который достигается при 3400 об/мин.
Система снабжения топливом выполнена по стандарту Евро-0 на базе карбюратора. Топливный насос имеет механический привод от агрегатов двигателя.
Масляная система выполнена аналогично оригинальному 2108 с применением шестеренчатого насоса. Забор масла производится из картера и направляется по внутренним каналам непосредственно к трущимся парам распределительного и коленчатого валов.
Стенки цилиндров смазываются масляным туманом, образовывающимся при вращении коленчатого вала. Штоки клапанов и детали механизма газорапределения за исключением собственно распредвала смазываются самотеком.
Двигатель ВАЗ 11113
Двигатель Ока 11113 (ВАЗ 11113) появился в процессе доработки силового агрегата ВАЗ 2108 и доведения его рабочего объема до 1500 л.с. Опять же использовалось половинчатое решение. Блоки двигателей и 650 и 750 кубового объема внешне были абсолютно идентичны.
Изменения коснулись диаметра поршня, который был увеличен с 76 до 81 мм. Блок двигателя был изменен по внутренней конструкции.
Были утончены перегородки между цилиндрами и устранен дополнительный контур охлаждения камеры сгорания. Силовой агрегат стал более высоконагруженным в температурной части. Этот недостаток на первых этапах приводил к заклиниванию поршней, образованию задиров на стенках цилиндрах и прочих неисправностей, возникающих по причине недостаточного охлаждения.
За счет выполнения доработок мотор 11113 стал более мощным и выдавал уже 35 л.с. и 52 Нм тяги. Двигатель остался карбюраторным и соответствовал экологическим требованиям Евро-0.
Основные неисправности
К основным неисправностям и первых 650 кубовых движков и мотора 11113 можно отнести повышенный шум и вибрацию. Повышенный шум проявляется при прогреве двигателя и обуславливается наличием балансирных валов. Шум считается нормальным, хотя и вызывает беспокойство автовладельцев.
Дополнительный шум могут вызывать повышенные клапанные зазоры.
Устраняется регулировкой. Вибрация же имеет причину конструктивную и обусловлена работой всего 2-х поршней, которые имеют рабочий ход только за 2 оборота КВ, то есть в процессе работы 1 поршень проворачивает КВ на 360 о .
Прогар прокладки головки цилиндров. Он вызван неточностью изготовления прокладок на заводах и неправильной затяжкой головки блока, допускающий неполное обжатие прокладки. При ремонте не допускается повторное использование этого уплотняющего элемента. Требуется обязательная замена, при этом стоит обращать внимание на поверхность прокладки и в случае обнаружения задиров не стоит ее использовать.
Сложности при запуске горячего 750 см 3 двигателя обусловлены диафрагмой топливного насоса и компоновкой моторного отсека. Повышенные рабочие температуры блока двигателя приводят к образованию топливных паров в полостях насоса, а агрегат не предназначен для перекачивания газообразной среды.
При возникновении неисправности на трассе достаточно положить смоченную тряпку на корпус насоса.
Этого будет достаточно для того, чтобы доехать до места базирования и выполнить замену диафрагмы.
Потеря искры. Система искрообразования в цилиндрах выполнена по бесконтактной схеме с применением катушки зажигания. Расположение катушки допускает попадание воды при прохождении луж. Это вызывает отказ элемента, повышающего напряжение, и выражается в невозможности запустить двигатель.
Система охлаждения. Имеет те же проблемы, что и все двигатели ВАЗ. Низкое качество исполнение помпы приводит к ее отказу, что в свое время влечет перегрев двигателя. Тоже относится и к надежности термостата. При возникновении проблем требуется замена элементов.
Отказы электронных датчиков. Обусловлены некачественным исполнением электроники российскими производителями, а также низкой культурой сборки силовых агрегатов, допускающих неполную фиксацию датчиков на корпусе мотора.
Ремонт двигателя ОКА может быть выполнен в гаражных условиях при наличии опыта обслуживания и ремонта ДВС российского производства. За исключением специфических элемен6тов ремонт двигателя выполняется с применением комплектующих, используемых для ремонта двигателей ВАЗ 21083 и ВАЗ 21093.
ТО двигателей Ока
Двигатель Оки и первого и второго поколений достаточно надежен. И при соблюдении заводских требований по регламенту прохождения ТО имеет ресурс 120 000 км.
По паспорту транспортного средства и двигатель 11113 и двигатель 1111 имеют программу прохождения ТО каждые 15 000 км. Для прохождения ТО с таким интервалом рекомендуется использование полностью синтетического моторного масла. При использовании полусинтетики, а тем более минеральных моторных масел мотор Ока требует замены смазки в соответствии со сроком работоспособности масла, то есть не реже 10 000 км пробега.
При этом обязательно выполняется промывка масляной системы и замена фильтрующего элемента. Объем масла в двигателе Ока составляет 2,5 л, но при замене на стенках мотора остается 150-300 мл смазки, поэтому объем заливки контролируется по щупу. Перелив масла не допускается.
Система охлаждения двигателя ОКА 11113 требует замены жидкости при наработке 60 000 км. При этом ОЖ сохраняет смазывающие и антикоррозийные свойства и продлевает работу системы охлаждения.
Каждые 30 000 км требуется обязательная регулировка клапанов. Но по факту регулировка зазоров производится по техническому состоянию с контролем на данном пробеге.
К дополнительным работам, не актуальным на современных автомобилях, относится обязательная прочистка карбюратора каждые 30 000 км с регулировкой холостого хода при каждом очередном ТО.
На 60 000 км вне зависимости от технического состояния выполняется замена ремня привода ГРМ. Конструкция цилиндро-поршневой группы допускает загиб клапанов при обрыве ремня, поэтому данной процедурой пренебрегать не стоит.
Тюнинг и доработка двигателей Ока
Тюнинг двигателя Ока не представляет практического смысла в условиях обыкновенной эксплуатации. Повышение мощности и крутящего момента при перепрошивке блоков ЭСУД может дать прирост до 10% лошадиных сил, что при мощности около 30 л.с. будет не особо целесообразным.
В качестве гаражных доработок тюнинг двигателя Ока выполняется установкой инжектора от ВАЗ 21083i, но стоимость доработки может быть сравнима с установкой китайского литрового двигателя TJ376QE FAW (Daihatsu), который монтировался на автомобиль серпуховского производства СеАЗ Ока 11116-02 в 2007-08 гг.
Прочие мелкосерийные силовые агрегаты Ока
Серийно на автомобиль устанавливали только двигатели ВАЗ 1111 и ВАЗ 11113. Именно с такими силовыми агрегатами автомобиль поставлялся в торговые сети.
В качестве вариантов по спасению производства и обеспечения требований по экологичности и СеАЗ и КАМАЗ пробовали применять силовые агрегаты других производителей. Это было обусловлено тем, что АвтоВАЗ отказался от продолжения выпуска микролитражек и фактически прекратил поставку силовых агрегатов для комплектации автомобиля.
Так в 2004 г была выполнена произведена пробная серия авто с корейским двигателем Hyundai Atos. Было произведено 15 автомобилей для пробных испытаний, но программа не пошла в серию.
Также в этом году проводились мелкосерийные испытания на СеАЗ автомобилей с двигателями мелитопольского завода МеМЗ 245. Автомобиль имел название ОКА-Астро и впоследствии выпускался мелкой серией на базе камовского автосборочного завода. Другим вариантом украинского силового агрегата был МеМЗ 247.1 Этот мотор, соответствовавший требованиям Евро-2 не был поставлен для серийного производства, хотя на вторичным рынке редко встречается такая комплектация.
В 2007-2008 гг на серпуховском заводе устанавливали китайский трехцилиндровый инжекторный мотор, который развивал 53 л.с.
Спортивный вариант Оки использует двигатель от Приоры.
Гусеничный вездеход на базе Оки использует двигатель ВАЗ 2131.
Как вариант гаражного тюнинга, есть несколько экземпляров автомобилей применяющих трехцилиндровые дизели Фольксваген.
Чертеж двигателя ВАЗ 1113 Ока
Поперечный и продольный разрез двигателя ВАЗ 1113, 2 цилиндровый, 4 тактный.
Состав: Разрезы
Софт: AutoCAD, DWG
Сайт: www
Дата: 2012-01-20
Просмотры: 9 052
303
Добавить в избранноеЕще чертежи и проекты по этой теме:
Софт: SolidWorks 2014
Состав: 3D сборка
Софт: Solid Edge ST5
Состав: 3D Сборка, Solid Edge ST5, Parasolid.
Софт: SolidWorks 16
Состав: 3D сборка
Софт: КОМПАС-3D 17
Состав: Продольный и поперечный разрезы, графики к тепловому и динамическому расчетам, Тепловой расчет и построение индикаторной диаграммы, ПЗ
Дата: 2012-01-20
Просмотры: 9 052
303
Добавить в избранноеголос
Рейтинг статьи
Как нарисовать реалистичный глаз
Привет, добро пожаловать в RapidFireArt! Меня зовут Дарлин, и в этом уроке я научу вас рисовать реалистичный глаз, используя пошаговые инструкции easy . Это мой первый урок, надеюсь, вам понравится!
ОБНОВЛЕНИЕ: Некоторое время вы, ребята, просили учебник по рисованию пары глаз. Вот он, а также очень подробное руководство!
В этом уроке по рисованию реалистичного глаза я буду использовать следующие инструменты:
— Механический карандаш с 0.5 мм HB и 4B Ain Leads
— Карандаш Derwent Graphic 6B
— Ластик для замешивания
— Растушевка (узнайте, как их использовать)
— Гладкая бумага Bristol
Давайте начнем!
