Для чего нужен расширительный бачок в автомобиле?
В автомобилях присутствует незначительный, на первый взгляд, но неотъемлемый и очень необходимый элемент системы жидкостного охлаждения – это расширительный бачок. Он работает как компенсатор колебаний объёмов охлаждающей жидкости при изменении температурных режимов. В зависимости от сложности конструкции охлаждающей системы, он может быть как обычным резервуаром для лишней жидкости, так и устройством, которое регулирует давление в системе охлаждения.
- Назначение расширительного бачка
- Расположение расширительного бачка
- Конструкция расширительного бачка
- Корпус
- Крышка расширительного бачка
- Возможные неисправности
- Разрыв расширительного бачка
- Течь расширительного бачка
- Поломка клапанов крышки расширительного бачка
Назначение расширительного бачка
Охлаждающие жидкости на основе водного раствора пропилен- или этиленгликоля имеют более высокий коэффициент теплового расширения, чем у дистиллированной воды.
Когда двигатель заглушат, и он остынет, объём охлаждающей жидкости в радиаторе снова нормализуется, и в охладительной системе возникнет разрежение. Клапан радиаторной крышки сработает и засосёт воздух, таким образом, высока вероятность появления воздушных тромбов в «охлаждающих «рубашках». Это повлечёт за собой более глобальные нарушения процесса теплообмена и перегрев силового агрегата. Вот поэтому и возникла потребность в установке дополнительной ёмкости для излишней жидкости, которая бы не давала поступать воздуху в радиатор, заполняя свободное пространство антифризом. Таким элементом и стал расширительный бачок.
На сегодняшний день имеют место для существования такие системы, в которых клапан, схожий с перепускным на радиаторной крышке, присутствует на крышке расширительного бачка. Его назначение – выпускать лишний пар и даже перегретый тосол. В данном случае на расширительный бачок возлагается функция своеобразной верхней части радиатора, что даёт ему полное право считаться важным элементом системы охлаждения.
Расположение расширительного бачка
Располагается данное устройство близко к радиатору и крепится прямо к автомобильному кузову. Расширительный бачок на половину своего размера выступает над радиатором. Это необходимо для того, чтобы имел место быть эффект сообщающихся сосудов. Они соединяются между собой с помощью шланга. Он с одной стороны крепится к нижней части расширительного бачка, с другой – к заливной горловине радиатора.
Благодаря такому конструктивному решению излишки разогретой охлаждающей жидкости попадают в расширительный бачок, а при остывании мотора происходит компенсация объёма охлаждающей жидкости в системе из содержимого расширительного бачка.
При таком процессе в радиатор не может попадать и скапливаться воздух.
Конструкция расширительного бачка
По своей конструкции данный элемент предельно прост. Он имеет вид пластиковой ёмкости, в которую вмонтирован специальный датчик, который реагирует на изменение нормального уровня охлаждающей жидкости. Бачок герметично закрыт крышкой с клапаном, регулирующим давление, который срабатывает при излишнем давлении в системе выше номинального.
Корпус
Крышка расширительного бачка
Крышка расширительного бачка системы охлаждения силового агрегата содержит в себе всего три элемента: резиновое крепление, пружинное кольцо и верхушку.
Последний элемент является единственным блоком впускного воздушного и выпускного парового клапанов.
Когда двигатель начинает нагреваться, давление ОЖ в системе охлаждения, а также и в расширительном бачке, соответственно, постепенно начинает расти. Когда давление достигает максимум 120 кПа, происходит открывание выпускного клапана. Если давление падает ниже 83,4 кПа, происходит его закрытие. Если давление в системе вырастает чрезмерно сильно, это может стать причиной повреждения шлангов и даже самого радиатора. Выпускной клапан пробки расширительного бачка предотвращает повышение давления в системе охлаждения до критической отметки.
Когда зажигание отключается и двигатель остывает, давление в системе начинает снижаться, и происходит её разрежение. Когда давление в системе падает ниже 3 кПа, открывается впускной клапан расширительного бачка, и в него попадает воздух. Давление начинает понемногу нормализовываться благодаря компенсации объёма ОЖ из содержимого бачка.
Возможные неисправности
Учитывая простейшую конструкцию расширительного бачка, даже не может прийти в голову, что в нём имеется нечто, что может поломаться. Это же просто контейнер с резиновой крышкой, но вот как раз она и является не простым элементом. Это пропускной клапан давления, как мы уже говорили ранее. Именно от её корректной работы и зависит нормальное функционирование системы охлаждения мотора. Также
Разрыв расширительного бачка
При разрыве расширительного бачка значительно снижается объём ОЖ, который необходим для нормального функционирования системы охлаждения двигателя, а это приводит к неизбежному выходу её из строя. Если РБ лопнул, продолжать движение категорически запрещено. Лопнувший расширительный бачок нужно сразу же заменить и залить номинальный объём охлаждающей жидкости. Доливать ОЖ категорически запрещается, так как это может привести к повреждению ГБЦ.
Это значительная поломка и она серьёзно повлияет на эксплуатацию вашего автомобиля.
Течь расширительного бачка
Он начинает подтекать из-за нарушения целостности корпуса в результате какого-либо механического повреждения, дефекта соединительного шланга или сломанной либо просто неплотно прилегающей крышки.
Поломка клапанов крышки расширительного бачка
Если крышка расширительного бачка износилась, её разъело или распались клапаны, происходит разгерметизация системы охлаждения двигателя. В результате этого она наполняется излишним воздухом, который повышает давление и выводит из строя элементы системы. Это, конечно же, ведёт к неизбежному перегреву силового агрегата. Также лишний воздух провоцирует «тромбообразование» системы охлаждения, в результате чего перестаёт работать печка.
Если клапаны крышки засоряются, тогда их функции также нарушаются. Опять же лишний воздух не выходит из системы, она разгерметизируется, повреждаются патрубки, а двигатель повреждается.
Если крышка засорена несильно, но клапаны не успевают своевременно втягивать воздух и выпускать его, то это пагубно отражается на радиаторе, он начинает течь. Также ломаются термостат и помпа.
Почему категорически нельзя заливать антифриз в пустой бачок — Лайфхак
- Лайфхак
- Эксплуатация

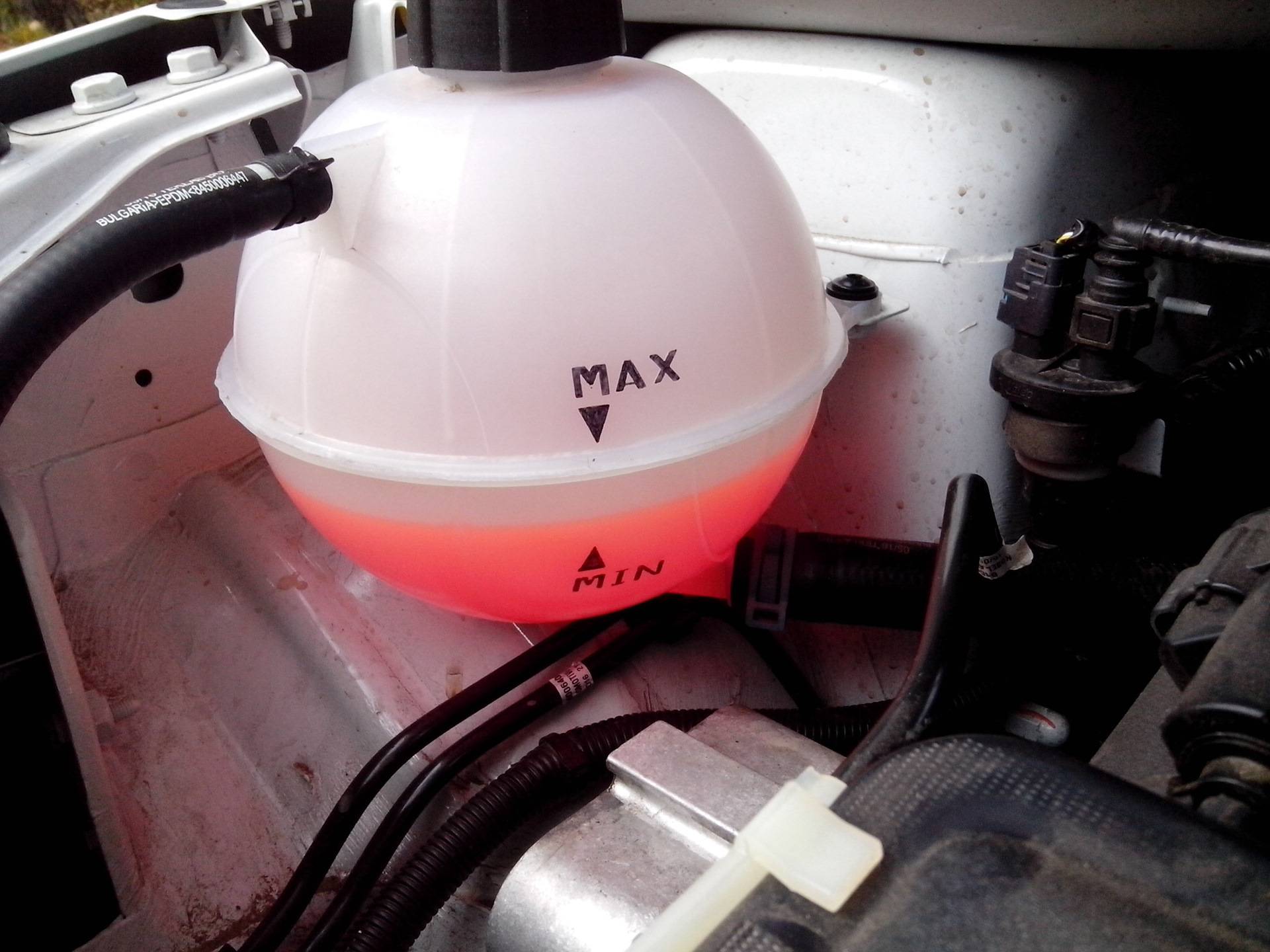

Фото: Drive2
Казалось бы, что сложного взять и долить охлаждающую жидкость в расширительный бачок, если ее уровень упал или жидкость вовсе куда-то ушла. Но если заглянуть в инструкцию по эксплуатации автомобиля, то в некоторых из них автопроизводитель прямым текстом запрещает этого делать. Портал «АвтоВзгляд» выяснил, почему.
Ефим Розкин
Антифриз, или по-другому — охлаждающая жидкость нужна двигателю автомобиля так же, как качественное масло. При работе мотор нагревается до рабочей температуры 80—90 градусов, за поддержание которой и отвечает система охлаждения. По системе трубок, каналам в блоке цилиндров и радиатору циркулирует охлаждающая жидкость, снимающая избыточную температуру с двигателя и позволяющая салонному отопителю согревать пассажиров в холода.
Но бывают ситуации, когда антифриз уходит, а расширительный бачок остается пустым. Логика подсказывает, что нужно найти причину утечки жидкости. И если это, например, не плотно закрытая крышка, то антифриз нужно просто долить. Однако некоторые автопроизводители против того, чтобы владельцы автомобилей делали это самостоятельно, о чем прямо пишут в инструкции по эксплуатации. Но почему?
Запрещающая фраза звучит так: «При пустом расширительном бачке охлаждающую жидкость не доливать. Иначе внутрь системы может попасть воздух — опасность повреждения двигателя! Не продолжайте движение»! Что ж, логика автостроителей проста — завоздушенная система работает некорректно, и плохо охлаждает двигатель. Если при этом и уровень охлаждающей жидкости ниже минимума, то перегрева не избежать. А последствия этого все мы прекрасно знаем: головку блока попросту поведет, жидкость попадет в масло, и мотор очень сильно попросится на дорогостоящий ремонт. Но что делать, если на «эвакуатор» нет денег, до дилера или СТО далеко, причина утечки найдена, а нужно ехать?
Фото: drive2.
ru/l/6185029/
Опытные автовладельцы не очень-то переживают на этот счет, и доливают антифриз. Однако делают это по специальной технологии. Если расширительный бачок пустой, и вы ликвидировали причину утечки антифриза, то доливать его следует крайне аккуратно, чтобы тот поступал в систему малыми порциями и легко уходил в недра подкапотного пространства по системе трубок и каналов, попутно выгоняя воздух из системы. Лить нужно тонкой струйкой и по краю расширительного бачка. Если же делать это неаккуратно, то в трубки жидкость пойдет большими порциями, продвигая воздушный пузырь вглубь системы.
Автопроизводители перестраховываются, и предпочитают сходу напугать автовладельца. На деле же небольшая воздушная пробка не создаст особых проблем. Единственное, что нужно делать, это поглядывать на датчик температуры, чтобы она не росла. Если температура держится в зеленой зоне, то можно спокойно ехать по своим делам, и потом, по случаю, заскочить в автосервис.
Если же температура растет, то движение действительно лучше прекратить, и таки доехать до сервиса на эвакуаторе.
Специалисты техцентра продиагностируют систему, найдут утечку, ликвидируют ее и правильно зальют антифриз. В противном случае, вы рискуете налететь на дорогостоящий ремонт двигателя.
