Как самому снять и установить коробку передач на ВАЗ 2110 (инструкция)

Домой Ремонт своими руками Как самому снять и установить коробку передач на ВАЗ 2110 (инструкция)

Снятие и установку коробки передач на автомобиле ВАЗ 2110 необходимо производить с напарником.
Порядок действий при выполнении снятия КП
Снимаем аккумуляторную батарею
Трос привода сцепления нужно отсоединить от вилки выключения сцепления и вынуть его из кронштейна на самой коробке передач

Далее  нужно отсоединить колодку электрического жгута от датчика скорости. Сжимаем пружину и отсоединяем разъем

Откручиваем болт 1, он крепит кронштейн модуля зажигания к самой коробке передач ВАЗ 2110. Затем следующие 2 и 3 они служат для крепления КПП к двигателю автомобиля

Внизу коробки имеется еще один разъем подключения к датчику заднего хода. Его также нужно отсоединить

Затем нужно открутить два болта крепления реактивной тяги к КП

Ослабляем затяжку хомута крепления тяги переключения передач с последующим отсоединением ее от шарнира штока выбора передач, сдвинув ее назад.

Затем снимаем приводы колес при этом вместо одного привода вставляем заглушку, которую перевяжем проволокой или веревкой, чтобы она не вылетела во время снятия коробки ВАЗ 2110. Правый привод полностью снимать не обязательно, можно его отвести в сторону и повесить.

Чтобы проще было снять КП рекомендую ослабить два болта крепления шаровой опоры  к поворотному кулаку

Откручиваем гайку нижнего правого крепления  коробки передач 1 к двигателю. Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки.

Если понадобится можно ослабить гайку крепления кронштейна указанную стрелкой.

Затем нужно открутить обозначенные на нижнем рисунке гайки, после этого снимите крышку (1 сцепления)  и (2 картера)

После этого откручиваем болт нижнего левого крепления коробки передач к двигателю

Вывешиваем двигатель.   Для этой процедуры используем  таль или доску

Снизу автомобиля отверните гайку крепления левой опоры силового агрегата.

Отверните две гайки крепления задней опоры силового агрегата к кузову.

Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее

Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.

Установите коробку передач в порядке, обратном снятию.

  • ТЕГИ
  • ВАЗ

Предыдущая статьяCorvette — спортивная легенда от Chevrolet

Следующая статьяЕсли загорелся «Check Engine»…

ВЫБОР РЕДАКТОРА

ПОПУЛЯРНЫЕ СООБЩЕНИЯ

Пошаговое снятие коробки передач ВАЗ 2110 своими руками

Главная » ВАЗ 2110

Рубрика: ВАЗ 2110

Коробка переключения передач, или просто КПП – это один из важнейших модулей любого автомобиля. Она требует к себе тщательного ухода и ее следует периодически регулировать, чинить, а когда она поломается, то и купить новую. На автомобилях отечественного производства поломки случаются нередко, а поэтому каждому автолюбителю необходимо знать, как осуществляется снятие коробки передач на ВАЗ-2110.

Иногда снять коробку передач можно и без слива масла. Его не нужно сливать только в том случае, если вам необходимо починить сцепление, маховик или выжимной подшипник. В целом КПП реально снять также и без ямы, но ведь с ней всегда удобнее, ведь вы получаете больше пространства и можете встать в полный рост. И все же один способ без ямы есть – его то мы и рассмотрим. Двигатели на ВАЗ-2110 имеют либо 8 клапанов, либо 16 клапанов – принципиальной разницы нет.

Читайте также: Как произвести развал-схождение ВАЗ-2110 своими руками

Прежде всего, если есть возможность, поставьте машину на яму и заручитесь помощью еще одного человека, ведь снять коробку одному крайне проблематично, хотя и возможно. Однако здесь мы представим способ, как снять КПП без ямы.Решите, нужно вам сливать масло или нет, а перед тем снимите стартер и аккумулятор – теперь можно приступать уже к самой коробке передач.

  1. Изначально следует отсоединить трос сцепления. Здесь ничего сложного нет, просто ослабляем затяжки первой и второй гайки и легко его снимаем.
  2. Затем уже следует приступить к откручиванию гайки крепления. Как только она откручена, пора вынуть трос из кронштейна на КПП.
  3. Сжав пружинные зажимы, отсоединяем провода от датчика скорости.
  4. После следует открутить два болта, с помощью которых КПП крепится к двигателю и один болт, последним крепится кронштейн зажигания.
  5. Затем снимаем реактивную тягу, откручивая болты крепления и ослабляя хомут, после чего просто тянем ее назад.
  6. Далее важно снять левый привод колеса – правый трогать необязательно.
  7. После откручиваем все болты на поворотном кулаке, на нижнем правом креплении КПП, отвинчиваем гайку кронштейна, болты картера сцепления и болт левого нижнего крепления.
  8. После этого уже можно вывешивать двигатель и хорошенько его закрепить.
  9. Затем мы увидим уже и крайние крепления – их также снимаем.
  10. После откручиваем еще две гайки задней опоры двигателя.
  11. Теперь уже можно сдвигать коробку передач с направляющих втулок и не забывайте ее придерживать.
  12. Сдвинув ее максимально в левую сторону автомобиля, вы сможете полностью снять КПП со своего ВАЗ-2110.

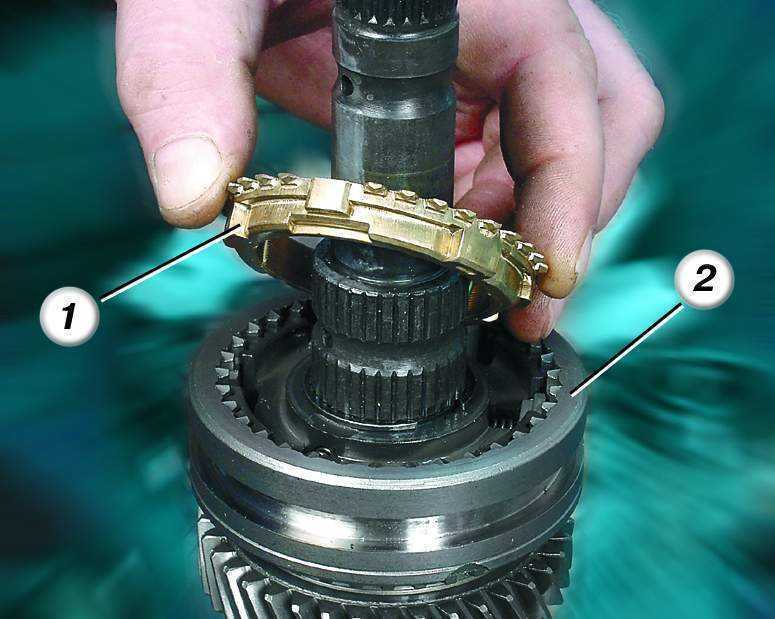

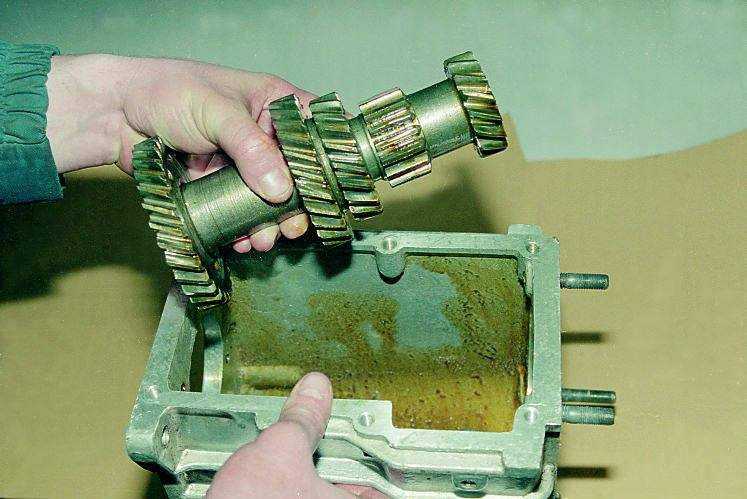

После того как коробка полностью снята, вы можете проводить над нею все необходимые манипуляции: ремонт, регулировку, замену деталей, а то и вовсе заменить на новую. Сборка осуществляется в обратном порядке. Главное – нельзя забыть провести регулировку.

Читайте также: Как делается замена диодного моста генератора ВАЗ-2110 своими руками

Если опыта ремонта автомобиля у вас не было вовсе, то к такой сложной задаче, как снятие коробки передач, лучше не приступать самостоятельно. Заручитесь помощью знакомого специалиста или же заплатите деньги, отдав автомобиль в мастерскую, где профессионалы смогут заняться своими делом, починив или заменив вашу КПП.
