Вариатор или автомат: Вариатор или автомат. Что лучше — надежнее, основные плюсы и минусы. Также видео версия

что лучше для кроссовера? — журнал За рулем

«За рулем» взял на тест все существующие версии Kia Seltos и сравнил их на трассе, в городе и на бездорожье.

Материалы по теме

Вечный вопрос для тех, кто ищет машину с двумя педалями — какая коробка лучше? Классический автомат? Вроде надежный, однако повышает расход топлива и крадет динамику. Робот и вариатор в этом смысле лучше, но все говорят: они ломаются!

Разобраться поможет Kia Seltos, в модельной линейке которого есть версии со всеми типами автоматических трансмиссий. С базовым атмосферным двигателем 1.6 (121 л.с.) сочетается классический 6-ступенчатый автомат. С 2-литровым 150‑сильным стыкуется корейский вариатор IVT. А с самым мощным 1600‑кубовым турбомотором в 177 сил работает преселективный робот 7DCT. Каждая из этих версий доступна с полным приводом.

Материалы по теме

Загородный режим

Сначала асфальт — замеры времени разгона до 100 км/ч, эластичности и расхода топлива. Здесь важны трансмиссионные потери, которые в автоматической коробке с гидротрансформатором максимальны. Наши замеры это подтвердили: Seltos 1.6 с автоматом и полным приводом в спринте до 100 км/ч не может выехать из 14 секунд. Хотя тандем базового мотора и автоматической шестиступки слаженный. Задумчивость автомата гармонирует с неторопливым 121‑сильным атмосферником. Разве что на узком загородном шоссе напрягаешься: каждый обгон надо планировать за неделю в Google-календаре. Kia с автоматом не только самый медленный, но и самый голодный. В смешанном режиме потребляет больше девяти литров на сотню.

Тандем 1,6‑литрового атмосферника и автомата слаженный, но медленный. Коробка задумчива и лишь подчеркивает слабые возможности мотора. С этими агрегатами Seltos расходует больше всего топлива.

Тандем 1,6‑литрового атмосферника и автомата слаженный, но медленный. Коробка задумчива и лишь подчеркивает слабые возможности мотора. С этими агрегатами Seltos расходует больше всего топлива.

Дуэт двухлитрового мотора и вариатора оказался практически идеальным на асфальте. Прекрасная динамика, живые отклики на педаль и самый низкий расход топлива.

Дуэт двухлитрового мотора и вариатора оказался практически идеальным на асфальте. Прекрасная динамика, живые отклики на педаль и самый низкий расход топлива.

177‑сильный Kia Seltos с роботом ожидаемо самый динамичный и легко выезжает из 10 секунд в спринте до 100 км/ч. Но в пробках коробка склонна к подергиваниям и резкому замыканию сцепления.

177‑сильный Kia Seltos с роботом ожидаемо самый динамичный и легко выезжает из 10 секунд в спринте до 100 км/ч. Но в пробках коробка склонна к подергиваниям и резкому замыканию сцепления.

Турбированный Seltos с роботом экономичнее: в аналогичных условиях потребляет в среднем 7,9 л/100 км. Вот только спеться мотору и коробке что-то мешает. В городском трафике робот частенько будто не может определиться с передачей. Сцепления схватываются жестко, и машина движется рывками. Зато динамика — песня! Девять с половиной секунд в разгоне до 100 км/ч, и расторопные переключения «вниз» на обгонах.

Базового мотора 1.6 Gamma хватает для спокойной езды, но прыти от него не ждите — особенно в варианте с полным приводом.

Базового мотора 1.6 Gamma хватает для спокойной езды, но прыти от него не ждите — особенно в варианте с полным приводом.

Двухлитровый 150‑сильный двигатель серии Nu — оптимальный для Селтоса. Как по динамике, так и по экономичности.

Двухлитровый 150‑сильный двигатель серии Nu — оптимальный для Селтоса. Как по динамике, так и по экономичности.

Турбомотор 1.6 заметно мощнее, однако гигантского выигрыша в динамике относительно атмосферной версии 2.0 не дает.

Турбомотор 1.6 заметно мощнее, однако гигантского выигрыша в динамике относительно атмосферной версии 2.0 не дает.

Seltos 2.0 с вариатором тоже не промах. Он проигрывает самой мощной версии в спурте до «сотни» менее секунды. И, естественно, легко уезжает от Селтоса 1.6 с автоматом. Думаете, дело в более мощном моторе и коробка тут не причем? Да, но вспомните недавний сравнительный тест с участием Селтоса (ЗР № 4, 2020). Тогда он «привез» соразмерной Крете с аналогичным мотором 2.0, но с обычной гидромеханикой, полторы секунды. Так что дело не только в моторе, но и в вариаторе, который имеет широкий силовой диапазон и точнее подбирает передаточные отношения, не допуская пауз. А еще вариаторный Seltos оказался самым ­экономичным — 7,7 л/100 км.

А что будет вне ровных дорог?

Классическая гидромеханика с шестью ступенями не блещет скоростью переключений. Зато не боится пробуксовок и зарекомендовала себя как вполне надежная.

Классическая гидромеханика с шестью ступенями не блещет скоростью переключений. Зато не боится пробуксовок и зарекомендовала себя как вполне надежная.

Вариатор с семью квазиступенями отличается моментальной сменой передаточного отношения.

Однако на скользкой дороге или в грязи будьте осторожны — пробуксовок он не любит.

Вариатор с семью квазиступенями отличается моментальной сменой передаточного отношения. Однако на скользкой дороге или в грязи будьте осторожны — пробуксовок он не любит.

Семиступенчатый преселектив DCT оперативно меняет передачи, но с манерами в ползущем режиме надо работать — машина дергается в пробках.

Семиступенчатый преселектив DCT оперативно меняет передачи, но с манерами в ползущем режиме надо работать — машина дергается в пробках.

Городские препятствия

Для начала пробую заехать на бордюр под углом 90 градусов.

При заезде на бордюр Seltos с роботом капризничает: начинаются вибрации, а через какое-то время появляется запах палёного сцепления.

При заезде на бордюр Seltos с роботом капризничает: начинаются вибрации, а через какое-то время появляется запах палёного сцепления.

При заезде задом только машина с вариатором не смогла взять барьер.

Когда передние колеса уперлись в препятствие, Seltos просто встал.

При заезде задом только машина с вариатором не смогла взять барьер. Когда передние колеса уперлись в препятствие, Seltos просто встал.

С парковкой впритык к тротуару надо быть аккуратным — бампер почти касается стандартного бордюра.

С парковкой впритык к тротуару надо быть аккуратным — бампер почти касается стандартного бордюра.

Роботизированный Seltos спокойно вползает на него внатяг передом. Если задним ходом, то машина легко запрыгивает задней осью, после чего упирается передними колесами. Добавляю газу — и Kia, немного подумав, залезает на бордюр. Дело сделано, но процесс сопровождают такие вибрации и рывки, будто неопытный водитель рано бросил педаль сцепления. Предупреждения о перегреве нет, однако запах паленого сцепления проникает в салон. Тревожный звоночек! Выходит, срок службы фрикционных муфт можно сократить, даже не зная об этом. Кстати, в отличие от автомата и вариатора, датчик температуры у робота стоит именно в блоке сцеплений.

Seltos с вариатором даже передом заезжает на ступеньку с трудом. Электроника бережет вариатор и не дает мотору раскручиваться, когда колеса упираются в препятствие. А задним ходом он вообще не взял бордюр внатяг! Двигатель завис на 2500 об/мин — и крутящего момента оказалось мало, чтобы заехать.

Seltos с автоматом взял барьер играючи в обоих направлениях.

Только Seltos с автоматом не испытал никаких проблем при заезде на бордюр.

Только Seltos с автоматом не испытал никаких проблем при заезде на бордюр.

Бездорожье

Теперь пробуем штурмовать крутой грунтовый подъем с уклоном около 30%. Останавливаемся на середине и трогаемся в гору.

У любого Селтоса можно отключить как противобуксовочную систему, так и систему стабилизации. Хотя на машинах с вариатором электроника всё равно продолжает ограничивать обороты.

У любого Селтоса можно отключить как противобуксовочную систему, так и систему стабилизации. Хотя на машинах с вариатором электроника всё равно продолжает ограничивать обороты.

Вне зависимости от двигателя и коробки, у всех полноприводных Селтосов есть блокировка ­межосевой муфты, которая работает до 40 км/ч.

Вне зависимости от двигателя и коробки, у всех полноприводных Селтосов есть блокировка ­межосевой муфты, которая работает до 40 км/ч.

Материалы по теме

Первым идет Seltos с роботом. После остановки и отпускания педали тормоза Seltos скатывается назад. Бью по тормозам, жму на газ — поползли вверх. А где же система удержания на склоне? Попробовал пологую горку — работает. Но на крутом уклоне ее производительности уже не хватает, а коробка размыкает сцепления. Опасно!

С вариатором ситуация получше. Откатившись на полметра, Seltos все же замирает без моего участия. Но там, где за счет моментного мотора роботизированный Селтос шел вверх, вариаторный пасует. Электроника бережет агрегат и не дает сильно буксовать. Что делать? Только скатываться назад и брать подъем с разгона! Или искать объезд.

Слабенький Seltos с автоматом и тут выступил лучше всех. На остановке на середине подъема он практически не откатился назад, а сложный участок преодолел так же легко, как машина с роботом. Буксовать можно смело — для коробки это тоже не сахар, но не так смертельно, как для вариатора и робота.

Машина с обычным автоматом оказалась лучшей на бездорожье, несмотря на дефицит тяги. Коробка позволяет буксовать, не боясь перегрева. Вариатору чуть сложнее трогаться в гору. А если начнете чиркать днищем о грунт, будут сложности.

Машина с обычным автоматом оказалась лучшей на бездорожье, несмотря на дефицит тяги. Коробка позволяет буксовать, не боясь перегрева. Вариатору чуть сложнее трогаться в гору. А если начнете чиркать днищем о грунт, будут сложности.

А если застрять?

На закуску — трясина. Поднимая фонтаны грязи, турбо-Seltos уверенно пробирался вперед, пока на панели не зажглась шестеренка. Перегрев! Я ждал подобного от вариатора, но никак не от робота. Хотя тяга при этом никак не изменилась, а на то, чтобы коробка перестала считать себя слишком горячей, ушло меньше минуты: лампочка погасла.

Турбированный Seltos благодаря хорошей ­отдаче дает буксовать, что помогает пройти раскисший участок .

Турбированный Seltos благодаря хорошей ­отдаче дает буксовать, что помогает пройти раскисший участок .

Даже если отключить все «ошейники», электроника продолжает ограничивать обороты, чтобы сберечь вариатор.

Даже если отключить все «ошейники», электроника продолжает ограничивать обороты, чтобы сберечь вариатор.

Как и в случае с бездорожьем, горка легче всего дается машине с автоматом — ни откатов назад, ни ограничений в пробуксовке.

Как и в случае с бездорожьем, горка легче всего дается машине с автоматом — ни откатов назад, ни ограничений в пробуксовке.

Долго буксовать не получится, через двадцать секунд пробуксовки зажглась неприятная пиктограмма — перегрев робота.

Долго буксовать не получится, через двадцать секунд пробуксовки зажглась неприятная пиктограмма — перегрев робота.

Памятуя об электронике, за руль машины с вариатором сажусь с опаской. И правда: электронный разум не позволяет буксовать даже после того, как отключил противобуксовочную систему. В итоге скользкий участок приходится брать в несколько попыток. К тому же страшно повредить маслопровод, после чего вариатор не спасет уже ничего.

Обошлось без перегрева, но в прошлом тесте в похожих условиях вариатор ушел в сервисный режим. Это означает, что пока «мозги» не перезагрузятся, обороты мотора будут сильно ограничены, а отзывчивость педали акселератора упадет до состояния «дедушка на Москвиче».

Что лучше? Застрять на вариаторе в сервисном режиме или все же выбраться из грязи на перегретом роботе, сократив его ресурс? Лучше поехать на Селтосе 1.6 с автоматом, который проходит грязевую ванну без перегрева и нервотрепки.

Выводы экспертов

Материалы по теме

Если съезжать с асфальта вы планируете нечасто, то не будем отговаривать от машины с вариатором. Особенно в случае Селтоса, когда клиноцепной агрегат прекрасно ладит с двигателем и экономит топливо.

Преодолеть легкое бездорожье он тоже сможет, но лучше не буксовать, а стараться преодолевать сложное место ходом. Убить вариатор не даст сервисный режим: это еще не перегрев, а лишь защита от перегрева — машина сама себя бережет. И положите в багажник надежный трос!

А вот если нагружать трансмиссию придется по полной, выбирайте Seltos с базовым мотором 1.6 и автоматом. Он еще и самый дешевый (ценник пляшет в диапазоне от 1,3 до 1,6 миллиона). Но готовьтесь к вялой динамике и большому расходу.

Весомых аргументов в пользу мощной турбированной версии с роботом я так и не нашел. Наддув не дает заметного выигрыша в динамике на фоне двухлитровой машины. А вне асфальта выглядит не так уверенно, как автоматический Seltos. Двухмиллионный прайс делает «контрольный выстрел в голову».

Данные производителя, экспертную оценку, важную техническую информацию обо всех версиях Kia Seltos, а также сравнение моно- и полноприводной версий, вы найдете здесь.

Выбор коробки передач.

Что лучше, механика, автомат, вариатор или робот? / Полезные статьи / Атлант М

Механическую коробку передач выбрать, или автоматическую? А если автоматическую, то обычный автомат, «робот», или вариатор? Такие вопросы очень популярны в среде автолюбителей при выборе будь-то нового, будь-то подержанного автомобиля. Интернет заполнен на тему коробок передач, причем как полезной информацией, так и информационным «хламом». Отличить полезное от хлама может только профессионал в теме. Такой у него, у Интернета, недостаток. Поэтому я решил написать немножко строк про все эти механики, автоматы, роботы и вариаторы, причем, не погружаясь «в гайки», чтобы любой читатель, вне зависимости от уровня технической грамотности, смог понять, о чем идет речь, и что ему, ЛИЧНО, будет лучше.



Механическая коробка передач

Начнем с «механики». В случае механической коробки передач, под капотом имеем двигатель, «черный ящик» коробки, со всеми её валами, шестеренками, синхронизаторами и включающими муфтами. А между двигателем и коробкой узел сцепления. На педаль сцепления нажали – двигатель и коробку полностью разъединили. Пока вы удерживаете педаль сцепления нажатой, силовой агрегат и коробка передач ничем не связаны и вы можете включить любую передачу, исходя из условий движения. Вот это и является основным плюсом «механики», особенно для «продвинутого» водителя, который знает и умеет применять приемы активного управления автомобилем. Например, в случае переднеприводного авто, «упереться» двигателем в колеса передней оси перед маневром. А в случае заднего привода, «довинтить» машину в вираж, перейти на более крутую траекторию. Но как часто случается, недостатки являются продолжением достоинств. Активно «драйвануть», конечно, это приятно, а вот орудовать педалью сцепления и рычагом переключения в бесконечных пробках мегаполисов – не самое приятное занятие. Вот это и есть минус.



Гидромеханическая автоматическая коробка передач, или «обычный автомат»

Чтобы не управлять коробкой «врукопашную», и не особо напрягаться ручками-ножками в плотном городском потоке, и придумана автоматическая коробка передач.

Сначала появилась гидромеханическая АКП (автоматическая коробка передач). Для того, чтобы понять, как она работает, нужен… вентилятор (обычный, бытовой) и какая-нибудь детская вертушка-игрушка с винтом-пропеллером, похожим на вентиляторный. Включите вентилятор и поднесите к нему эту игрушку. Что произойдет? Пропеллер на игрушке тоже будет крутиться! Теперь представьте, что винт приводит в движение не электромотор вентилятора, а двигатель автомобиля. А второй винт находится на валу, уходящем в «черный ящик» с шестеренками, муфтами, и всем прочим. Оба этих винта заключены в герметичный корпус, заполненный специальной трансмиссионной жидкостью, который называется гидротрансформатором.

Для чего эти страсти? А для того, чтобы плавно трогаться, как можно плавнее переключать передачи безо всякого сцепления «от ноги» водителя, как в «механике» между двигателем и «черным ящиком» с шестеренками. Ведь для того, чтобы тронуться, нужно плавненько соединить мотор и «черный ящик» коробки. Вот гидротрансформатор, совершенно не теряя усилий от двигателя, это и делает.

А жидкость нужна для того, чтобы через нее передавать вращательное движение. А то воздух, он не справится. Плотность воздуха мала для передачи энергии на таких скоростях вращения. Что же касается переключений передач, то они выполняются по команде блока управления, автоматически, в зависимости от условий движения. Раньше эти блоки были гидравлические, сейчас электронные.

В общем, всё в гидромеханической АКП, вроде, хорошо. Сама едет, сама переключается. Водителю остается только жать педали «газа» и тормоза, да селектор «автомата» щелкать между «Паркинг», «Драйв» и «Назад». Причем работает эта штука вполне надежно. Если не изображать из себя Шумахера на АКП, и соблюдать Регламент ТО, то и не ломается.

Но недостатки есть. Главные среди них – ощутимые моменты автоматических переключений диапазонов АКП в «черном ящике» с шестеренками, и более высокое потребление горючего, в сравнении с «механикой» при одинаковых силовых агрегатах. Потребность в большем комфорте, возраставшие цены на топливо и забота об экологии стимулировали инженеров подумать на тему автоматизации ещё раз.



«Вариатор». Вариаторная АКП

Чтобы понять, до чего додумались инженеры, представьте… велосипед. Педали, две звездочки, а между ними – цепь. На заднем колесе чуть более продвинутых моделей есть несколько звездочек, чтобы можно было передачи переключать. Переключил на большую звездочку – крутить педали легче и можно ехать в крутую горку, только чаще крутить педали приходится. Скорость велосипеда при этом падает, но это плата за высокую тягу. А если ехать по ровной местности, или с горы, то включил звездочку сзади поменьше – крутишь педали реже, а скорость велосипеда растет. Теперь представьте, что на велосипеде вместо цепной передачи стоит ременная. То есть, вместо цепи – ремень, вместо звездочек — шкивы, только вместо кучи звездочек на заднем колесе – ОДИН шкив, но его диаметр может… плавно изменяться.

Представили? Вот, перед вами, вариаторная автоматическая коробка передач! Один шкив – постоянного размера, второй – переменного и его диаметр меняется по команде блока управления, подстраиваясь под условия движения. А между ними – прочнейший «ремень», представляющий собой или многозвенную цепь, или составной, из металлических пластин. Плавное изменение диаметра одного из этих шкивов приводит к тому, что моменты переключений АКП не ощущаются вовсе. Ведь их попросту нет, этих моментов переключений. J Изумительно комфортная штука в работе, этот вариатор! Но и в нем не обошлось без недостатков, существенных и помельче.

«Вариаторы» недёшевы. Также они категорически не любят пробуксовок. Из-за того, что между «черным ящиком» со шкивами и ремнем приходится ставить все тот же гидротрансформатор (трогаться-то нужно!), а также из-за механического трения в «черном ящике», потери энергии достаточно велики, расход топлива, в с сравнении с «обычной» АКП, немногим меньше. А может быть и больше. А еще приходится с программами двигателя «поколдовать», чтобы он не гудел, как троллейбус на постоянных оборотах при разгонах. Ведь ступенчатого переключения передач – нет. Поэтому инженерам опять открылся простор для изысканий.


«Роботы». Роботизированные коробки передач

Чтобы преодолеть недостатки гидромеханических и вариаторных АКП, несколько конструкторских школ обратили свое внимание на… обычную механическую коробку. А что если заменить ножной привод сцепления электроприводом, рычаг переключения передач и тяги к «черному ящику» с шестеренками электрическими исполнительными механизмами, и управлять сцеплением и переключениями с помощью электронного блока, исходя из условий движения? Конечно, легко и скоро только сказка сказывается. Над программами управления для этого блока и надежностью электропривода инженерам пришлось крепко повозиться, но автоматизированные механические коробки передач, которые журналисты окрестили «роботизированными», или «роботами», пошли в серийное производство для автомобилей малых классов. Они представляют собой именно классическую «механику», в которой управление сцеплением и переключениями передач осуществляется электронным блоком.

Главное достоинство большинства «роботов» — высокая топливная экономичность, для чего они, прежде всего и создавались. Ведь компьютер с совершенной программой управления никогда не ошибается, никогда не сердится, не впадает в депрессию и никогда не устает, в отличие от водителей с разным опытом, мастерством и стойкостью к физическим и моральным нагрузкам. Поэтому автомобиль с «роботом» расходует меньше топлива, чем такое же авто с любой другой коробкой, включая «механику». А ещё такой «робот» дешевле любой другой АКП в покупке, при заказе нового авто. Вот так.

Но и тут без недостатков не обходится. Как ни старались инженеры оптимизировать моменты переключений, «клевки» автомобиля носом при буйных разгонах весьма ощутимы. Такие «роботы» для экономичной и спокойной езды, а не для «шумахера». Еще они не любят пробуксовок в агрегатах сцепления. Пришлось инженерам опять поднапрячься.

«Роботы» класса DSG от Volkswagen

Представьте себе автомобиль с шестиступенчатой механической коробкой передач. Представили? Только коробка эта не совсем обычна. Точнее, совсем не обычна. Она как бы состоит из ДВУХ агрегатов, причем 1-я, 3-я и 5-я передачи связаны с двигателем через один модуль сцепления, а 2-я, 4-я и 6-я – через другой. Получается что-то вроде «два в одном». А теперь представьте, что все управление – полностью автоматическое, электронное и электрическое. Причем, когда вы разгоняетесь, например, на 2-й передаче, блок управления УЖЕ ВКЛЮЧИЛ 3-ю, и только выжидает наилучший момент чтобы сделать моментальный «клац-клац» независимыми сцеплениями, чтобы «отпустить» вторую передачу и «врубить» заранее подготовленную 3-ю. Переключения в такой АКП занимают не просто доли секунды, а миллисекунды! Водитель и пассажиры этих переключений просто не замечают, и разгон плавен, и очень быстр. Например, в DSG, которую первым в мире поставил на конвейер концерн VOLKSWAGEN, моменты переключений занимают 7 миллисекунд. Это гораздо быстрее, чем вы мигаете глазами. Поэтому никаких рывков и толчков, как у «роботов» описанных выше, нет.

ГАРАНТИЯ НА DSG 7 SPEED увеличена до 5 лет или 150 000 км пробега:

Концерн VOLKSWAGEN AG, идя на встречу пожеланиям клиентов, с целью сохранения уверенности покупателей в автомобилях концерна, осуществляет за счет завода изготовителя бесплатный ремонт или замену узлов коробки передач DSG 7 DQ 200 в срок до 5 лет или до достижения 150 000 км пробега с момента передачи автомобиля первому покупателю. При обращении владельца автомобиля к официальным дилерам с претензией по работе DSG 7 DQ 200 бесплатно будут проводиться диагностика и при необходимости бесплатный ремонт в соответствии с актуальными техническими рекомендациями концерна.

Точно так же такие «роботизированные» коробки переключаются не только «вверх», но и вниз. Блок управления коробкой внимательно «наблюдает» за действиями водителя с помощью датчиков на педалях и рулевом механизме, и заранее подготавливает наилучшую передачу для целей водителя.

Если я скажу, что такие «роботы» класса VW DSG работают блестяще, то это не будет преувеличением, причем не только с точки зрения переключений передач. Их блоки управления тоже не «устают» и не «ошибаются», поэтому потребление топлива у автомобиля с DSG, особенно в городском цикле, меньше, чем с любой другой коробкой, включая «механику».

Что же касается недостатков, то их мало, но они, увы, есть: Высокая стоимость и неприемлемость пробуксовок в агрегатах сцепления (впрочем, какое сцепление это любит?).

Резюме:
Как видите, однозначно сказать, что лучше, и что хуже, нельзя. Каждому свое!

механика» или «робот»	Если вы активный драйвер, понимаете толк в скоростном и маневренном управлении автомобилями
традиционная гидромеханическая АКП	Если вы выбираете внедорожник, хотите комфорта в городе, но и за город выбираетесь, причем, не только на шоссе
простой «робот»	Если вы спокойный водитель, ездите по городу, выбираете малый автомобиль и экономичность для вас очень важна – то более простой «робот» вас вполне устроит
«Вариатор»	этот тип коробки будет хорош для поклонников предельной плавности хода

 Вот такие варианты.

С Уважением, Денис Козлов (ДОК)
Ваш эксперт в выборе и обслуживании автомобиля

Робот, вариатор, механика или автомат? Какая коробка лучше и почему

Рассказываем про плюсы и минусы трансмиссий современных автомобилей – какая коробка передач наиболее удобная и надежная в повседневной эксплуатации

Редакция

Механика в перечне современных коробок стоит особняком. Думается, что ее дни сочтены — она останется либо на совсем уж бюджетных машинах, либо, напротив… на очень дорогих! Так сказать, для куража — мол, мы настоящие спортсмены. Однако же для начала перечислим основные плюсы и минусы механических коробок передач.

Начнем с плюсов — перечисляем. Простая конструкция, дешевый ремонт, солидный ресурс, простота пуска мотора при севшей АКБ, отсутствие проблем с буксировкой машины, наличие шансов самостоятельно выбраться из грязи в раскачку… Кроме того, многие водители даже сегодня искренно говорят, что желают самостоятельно управлять автомобилем, а не доверяться каким-то автоматам. Что ж, им виднее.

Теперь займемся минусами. На первом месте, конечно же, неопытные водители, для которых три педали под ногами — это перебор. Тронуться с места, тем более — в гору: мучение! На светофорах такие автомобили часто откатываются назад: малоопытные водители этого не замечают. В пробках необходимость постоянно что-то переключать способна довести кого угодно.

Как бы там ни было, проще и надежнее механики сегодня ничего нет. Но пора переходить к автоматам. Начнем с роботов.

Такие коробки можно встретить, например, на «Весте» или «Иксрее». Честно говоря, это — недоделанный автомат, в основе которого все та же механика. Однако считается, что ресурс сцепления у такой коробки выше. Из плюсов отметим надежность и простоту ремонта. Главный из минусов, на мой взгляд, это возможность убогого откатывания назад, как на механике. Кроме того, таким коробкам свойственны замедленная реакция, рывки при срабатывании, а также аварийные отключения при подъемах вследствие перегрева.

Роботы с двум сцеплениями

Такие можно встретить на «Фольксах», «Шкодах», «Фордах», «Мини» и т. п. Изюминка состоит в том, что за последующие передачи отвечают разные диски сцепления и первичные валы, а потому следующая передача практически всегда готова к подключению — на это уходят миллисекунды. Отсюда и плюсы: почти мгновенные переключения, экономичность, хорошая динамика. Из минусов — пониженная надежность, повышенная цена.

Вариаторы

По замыслу такие коробки можно считать идеальными: лучше могут быть только электромобили. Никаких привычных переключений нет вообще: конусообразные диски образуют некое подобие шкивов с переменными диаметрами. Назад машины с вариаторами не откатываются. На практике все упирается в надежность конструкции.

Клиноременные вариаторы (Mitsubishi Outlander, Nissan Qashqai) — это самый распространенный сегодня тип таких коробок. Наличие гидротрансформатора обеспечивает плавное начало движения. Такие коробки проще и дешевле привычной гидромеханики. Примерный ресурс ремня — 150 тыс. км.

Клиноцепные вариаторы (Audi А6, Subaru Forester) вместо ремня используют цепь. Из недостатков отмечают ограничения в передаче крутящего момента.

Из казусов вариаторов отметим… виртуальные ступени — явный шаг назад! Однако считается, что такие коробки больше нравятся водителям.

Гидромеханика

Отработанную десятилетиями конструкцию можно встретить где угодно. Чисто ступеней все время увеличивается: больше — лучше! Из достоинств отмечаем доведенную схемотехнику и возможность передачи солидных крутящих моментов. Недостатки? Уступают по кпд и плавности переключений вариаторам!

Выводы

Я голосую за гидромеханику: у нее, в общем-то, нет недостатков. Конечно, хотелось бы, чтобы число ступеней было не менее шести. В первую очередь это касается мощных автомобилей. Вариатор хорош для малых и средних автомобилей. Что касается роботов, то ничего одобряющего в их адрес говорить не хочется. Отметим разве что коробки с двумя сцеплениями — да и то при условии, что использовать машину вы собираетесь ограниченное время, не выше гарантийного срока.

Хочу получать самые интересные статьи

Основные отличия вариатора от автомата | by Иван Сова

Еще недавно сложно было встретить автомобиль с автоматический коробкой передач. Но сегодня уже большинство моделей отечественного и зарубежного производства оснащаются ею. Более того, для покупателя новой машины предоставляется выбор — купить авто с АКПП или же с уже более продвинутой версией трансмиссии — вариатором. О вариаторной коробке передач наверняка слышал уже каждый человек, интересующийся автомобилями. Но далеко не каждый понимает, чем отличается автоматическая коробка передач от вариатора и что более надежнее для наших дорог. В этой статье мы поговорим подробнее на данную тему. Данная статья подготовлена автосервисом АКПП — https://akpp1.com.ua

Чем отличается вариатор от автомата

Чтобы понимать ключевое отличие двух типов трансмиссии, необходимо детально разобраться в их технической конструкции.

В основе работы автоматической коробки лежит два основных узла — ГДТ (гидротрансформатор) и редуктор. Целью ГДТ стоит переключение передач, он и отвечает за сцепление. Редуктор — это цельный механизм, который состоит из непрерывно сцепленных шестерней. В конструкцию АКПП также входит блок управления и тормозная лента.

Первые автомобили выпускались с АКПП с двумя передачами. В настоящее время передач может быть 8 и более. Кроме того, ранее передачи переключались с помощью рычага. В современных и дорогостоящих авто АКПП может подстраиваться под стиль вождения, адаптироваться под него и предоставлять водителю максимальный комфорт.

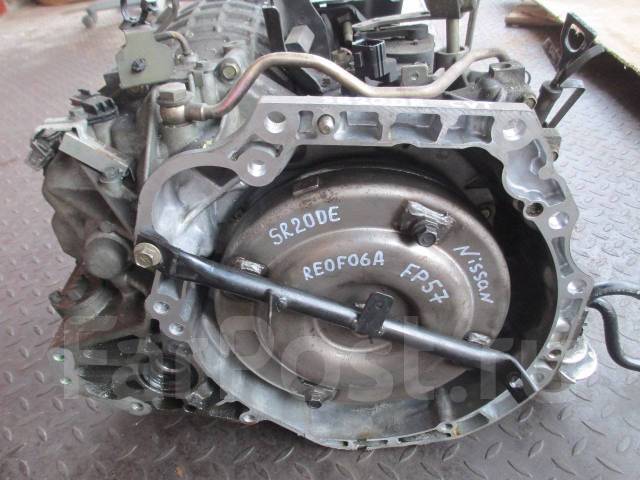

Автоматическая коробка переключения передач

Коробка вариатор — это самый современный вид трансмиссии в автомобиле. Несмотря на то, что патент на данный тип трансмиссии был заверен еще в 19 веке, только недавно она начала производиться и использоваться в автомобилях.

Для управления передачами, как и в авто с АКПП, установлен рычаг и две педали. Но конструктив вариатора кардинально отличается. Он не имеет зафиксированных передач и четко выраженных переключений. Конструкция обладает неограниченным количеством ступеней, система — придаточная между мотором и колесами. То есть, вариатор адаптируется к скорости автомобиля, что позволяет набирать ускорение гораздо плавнее. При этом водителю не нужно переключать передачи. Важно отметить, что автомобилям с установленным вариатором не свойственно “глохнуть”.

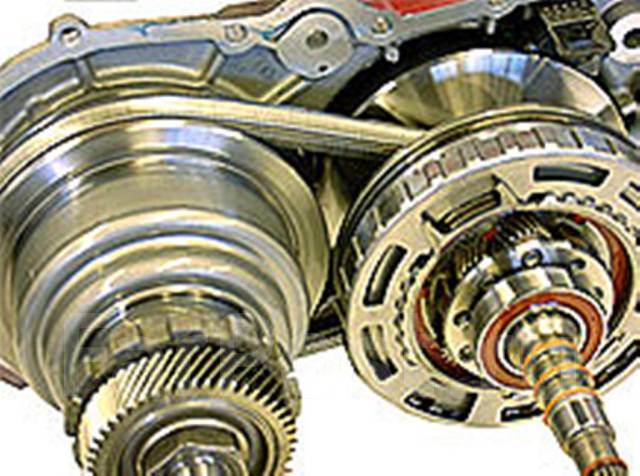

Вариаторная коробка

Рассмотрим, какие плюсы и минусы имеют два вида трансмиссии.

• Комфорт во время езды. АКПП предоставляет абсолютный комфорт водителю во время движения авто. Водителю не нужно отвлекаться на переключение передачи, он может полностью сконцентрироваться на дороге. Особенно это актуально для новичков, которые еще теряются в передачах;
• Плавное движение машины. Автомобиль с АКПП мягко трогается и останавливается, а также равномерно движется по дороге;
• Коробка-автомат снижает нагрузку на ходоку авто и его движок, что позволяет продлить срок эксплуатации и экономить на ремонте;
• Повышенный уровень безопасности. Автоматические коробки передач высокоинтеллектуальны, что помогает сократить количество ошибок водителя. Например, коробка не даст автомобилю завестись, если включена скорость или заблокирует ключ в зажигании, пока водитель не поставит режим парковки;
• Лучшая проходимость. В вопросе комфортной езды авто по песку или ухабам АКПП нет равных;
• Более дешевый ремонт.

• Большая затрата топлива по сравнению с вариатором;
• Если водитель без большого опыта вождения, то может наблюдаться снижение динамики и скорости;
• Ограниченные возможности дрифта.

• Очень плавный, без каких-либо рывков или скачков, набор скорости;
• Отсутствие необходимости переключать передачи, что экономит время во время разгона и езды;
• Экологически чистый;
• Меньшее потребление топлива.

• Коробка передач вариатор не способна длительное время ехать на высокой скорости;
• Каждые 30–40 тысяч километров пробега необходимо менять фильтры и масло. К слову, масло необходимо специальное. Найти его в Украине достаточно сложно и оно дорогое;
• Вариатор не устанавливается в автомобили мощностью выше 220 коней;
• Ремонт очень дорогостоящий;
• Ограниченное количество автомастерских и мастеров, специализирующихся на услугах восстановления вариаторной коробки. В Киеве, например, только несколько сервисов занимаются ремонтом вариатора — AKPP1 и еще несколько;
• Если в вариаторе полетит один датчик, то полностью вся система не будет работать или будет работать с серьезными ошибками.

При выборе двух типов трансмиссии ориентируйтесь на свои потребности, предполагаемый тип вождения, а также бюджет. Не забывайте, что обслуживание вариатора гораздо дороже, чем АКПП. Но при этом вариаторная коробка подарит небывалую мягкость во время езды. Вариаторные коробки, выпускаемые сегодня, отличаются надежностью и практичностью. Именно поэтому многие автопроизводители выбирают именно этот вид трансмиссии для своих автомобилей. Однако автоматическая коробка передач в некоторых аспектах превосходит вариатор. В частности, низкая стоимость обслуживания и комфортная езда даже при сложных условиях.

чем отличаются, плюсы и минусы, ресурс

Многие водители считают, что коробки передач делятся на две группы: механические и автоматические. В некотором роде это действительно так, но автоматическая коробка передач бывает классическая, которую все привыкли называть “автоматом” (АКПП), и вариатор (CVT). Оба этих варианта коробок передач сейчас прочно вошли в массовый сегмент автомобильного рынка. Но при этом ходит много слухов, часть из которых правдива, о надежности, экономичности, скоростных характеристиках каждой из них. В рамках данной статьи рассмотрим, какие действительно имеются плюсы и минусы у вариатора и автомата, и чем они отличаются друг от друга.

---

Оглавление:
1. Коробка автомат
- Из-за чего ломается коробка автомат
- Какой ресурс у автомата
- Плюсы и минусы автомата
2.  Вариатор
- Из-за чего ломается вариатор
- Какой ресурс у вариатора
- Плюсы и минусы вариатора

---

Обратите внимание: В рамках данной статьи рассмотрены именно автоматическая коробка передач и вариатор. На рынке еще присутствует так называемый “робот” — это еще одна группа автоматических трансмиссий. В процентном соотношении вариатор и робот устанавливаются примерно на 25% автомобилей с автоматической трансмиссией в данный момент, а полноценный автомат на оставшихся 50%.

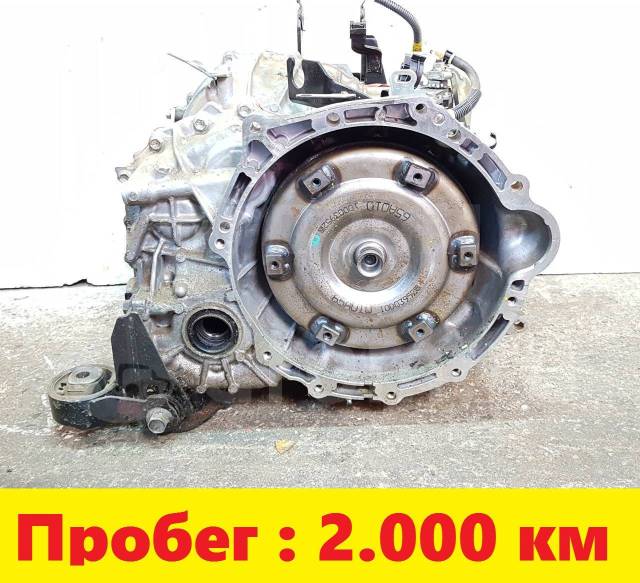

Коробка автомат

Стандартная автоматическая коробка передач используется на массовых автомобилях гораздо дольше, чем вариатор, оттого и имеется миф о ее большей надежности.

Конструкция такой коробки передач немного может отличаться, в зависимости от производителя, но, в целом, устроена она следующим образом. Крутящий момент от двигателя передается через гидротрансформатор. Работа проходит под давлением, то есть между агрегатами нет жесткого зацепления. Можно подумать, что из-за отсутствия жесткого зацепления и ломаться нечему, но это не так. В конструкции автоматической коробки передач присутствуют валы с планетарной передачей и стальные диски с фрикционами, при сжатии и разжатии которых происходит переключение передач, то есть подключение необходимых муфт. Еще два важных элемента в конструкции автомата — это гидроблок и насос высокого давления.

Из-за чего ломается коробка автомат

Рассмотрев упрощенно конструкцию работы автомат, можно понять, что на самом деле конструкция автоматической коробки передач достаточно простая. Чаще всего причиной ее поломки является неправильное обслуживание. Водители зачастую не меняют масло в АКПП, что и приводит к серьезным проблемам.

В процессе работы коробки передач масло в ней постепенно теряет свои свойства и в нем появляется много мусора. Это приводит к тому, что забиваются элементы коробки передач — фильтры, гидроблок, радиатор и так далее. В итоге, масляный фильтр не может работать нормально и создавать необходимое давление, что приводит к прокручиванию фрикционов на металлических дисках. Водитель ощущает эту проблему как толчки при переключении коробки передач, либо вовсе коробка перестает включать нужные передачи.

Указанные выше проблемы в коробке передач могут привести к еще большим неприятностям, вплоть до физического повреждения планетарных шестерен и износа фрикционной накладки гидротрансформатора.

Обратите внимание: Приобретая б/у автомобиль с автоматической коробкой передач, обязательно убедитесь, что у масла АКПП нет запаха гари. Если такой запах присутствует, это явно указывает на наличие прогаров у фрикционов и их высокий износ. Коробка передач с такими дефектами долго не проработает.

Какой ресурс у автомата

Водители, которые привыкли ездить на механике, часто говорят, что не переходят на автомат из-за их малого ресурса работы. Такое мнение сложилось об автоматических коробках передач довольно давно, несмотря на то, что многие автопроизводители выпускают крайне надежные АКПП.

Например, многие японские автомобили выпуска конца 80-90х годов на АКПП до сих пор передвигаются на родных автоматах, над которыми проводились минимальные работы, тогда как их пробег уже превышает 500 тысяч километров.

На самом деле, ресурс автомата напрямую зависит от его обслуживания. Несмотря на то, что в книгах на по технической эксплуатации автомобиля не всегда указывается необходимость смены масла в АКПП, делать это нужно обязательно каждые 50-70 тысяч километров пробега. Вместе с заменой масла в автомате нужно обязательно заменить масляный фильтр и очистить радиатор. В идеале при выполнении таких работ также убрать скопившуюся на дне корпуса автомата стружку и другие продукты отработки.

Плюсы и минусы автомата

Выделим явные плюсы автоматической коробки передач:

• Простое управление. Все, что нужно сделать водителю — выбрать правильный режим движения, после чего автомобиль автоматически выполнит необходимые манипуляции со сцеплением;
• Надежность. Несмотря на все мифы, автоматические коробки передач крайне надежные при правильном обслуживании;
• Простой ремонт. АКПП давно применяются на массовых автомобилях. Соответственно, уже не только в специализированных сервисных центрах можно провести грамотный ремонт трансмиссии;
• Простота обслуживания. Как отмечалось выше, обязательно нужно в автомат заливать свежее масло каждые 50-70 тысяч километров пробега. Но стоимость этого масла невысока;
• Механическая работа. В автомате крайне мало электрических составляющих. Коробка сама по себе механическая, а ее работой управляет напрямую ЭБУ;
• Плавная работа. Шестиступенчатый автомат — давно не редкость для массовых автомобилей. Такие коробки дают высокий порог скорости, а вместе с тем позволяют плавно переключаться передачам при наборе скорости.

Отметим и минусы автомата:

• Низкая динамика. Разгоняться автомобиль на автомате будет медленнее, чем на механической коробке передач (при умелом использовании) или на вариаторе;
• Наличие передач. Несмотря на плавность работы, некоторые при переключении передач толчки водитель может ощущать. У вариаторов такой проблемы нет, поскольку фактически нет переключения передач;
• Затраты КПД на работу. Поскольку работа происходит при помощи гидротрансформатора под давлением масла, при этом отсутствует прямое соединение трансмиссии с двигателем, тратится частично КПД. Из этого вытекает и больший расход топлива на автомобилях с АКПП.

Как можно видеть, автоматическая коробка передач надежная, но имеет не идеальные мощностные характеристики. Тогда как вариатор можно считать ее некоторой противоположностью.

Вариатор

Такие коробки передач начали устанавливаться на автомобиле в середине 20 века, но сразу массовость они не набрали. Но о них вспомнили, когда потребовались коробки, которые имеют меньший расход КПД, чем обычный автомат, и при этом не требуют от водителя усилий при переключении передач.

Вариатор принято называть бесступенчатым. Как можно понять, в отличие от автомата, такая трансмиссия не имеет привычных скоростей. Конструкция коробки подразумевает наличие ведущего и ведомого шкива, которые располагаются параллельно друг другу. Они соединены друг с другом металлическим ремнем в форме трапеции. Конусы вариатора имеют сдвижные половины. В момент, когда ведущий шкив раздвинут, вращение ремня идет по малому диаметру, можно считать это аналогом высокой передачи на автомате. Когда же шкив сдвинут, ремень вращается по большому диаметру, тем самым получается максимальное передаточное число, то есть первая передача.

В зависимости от плавного передвижения шкива, меняется передаточное число. Это и приводит к повышению/понижению скорости, хотя как таковых скоростей, как в автомате, в вариаторе нет. Поскольку передача момента от двигателя к трансмиссии и колесам жесткая, удается свести к максимуму передачу КПД.

Из-за чего ломается вариатор

Как и в случае с автоматом, к выходу из строя вариатора ведет его неправильное обслуживание. Такие коробки передач еще более требовательные к маслу, чем автоматы. Замена масла в вариаторе также проводится каждые 50-70 тысяч километров, и здесь это делать обязательно. Если не заменить вовремя масло в вариаторе, тогда:

• Масляный насос засорится, из-за чего не сможет создавать достаточное давление;
• Ремень начнет пробуксовывать, поскольку валы не смогут его достаточно сжимать и разжимать;
• Это приведет к повышенному износу ремня и его разрыву, что станет причиной повреждения других компонентов вариатора.

Также стоит отметить, что в вариаторе гораздо больше электронных компонентов, нежели в обычном автомате. Соответственно, больше вероятность их выхода из строя.

Какой ресурс у вариатора

В отличие от обычного автомата, вариатор менее продолжителен по сроку службы. Даже если следить за ним и своевременно менять масло, он сможет проходить около 120-150 тысяч километров пробега, после чего порвется ремень, и это приведет к серьезным повреждениям других компонентов коробки. Чтобы этого не произошло, рекомендуется на 120-150 тысячах километров пробега выполнить замену ремня вариатора.

Как можно понять, водитель автомобиля с вариатором должен знать, что нужно проводить своевременные диагностические и ремонтные работы с коробкой, иначе это приведет к необходимости ее капитального ремонта или замене. Чаще всего водители об этом не задумываются, не отличая вариатор от автомата, и это приводит к серьезным проблемам.

Плюсы и минусы вариатора

К плюсам вариаторов можно отнести:

• Повышенный КПД. У вариаторов КПД примерно на 5-10% выше, чем у автоматов. Это сказывается и на расходе топлива, который на автомобилях с вариаторами меньше;
• Плавность хода. Отсутствие передач ведет к плавной работе коробки передач;
• Быстрый разгон. Из-за отсутствия необходимости переключения передач разгон на автомобиле с вариатором более плавный;
• Легкое управление. Как и в случае с автоматом, в вариаторе водителю достаточно выбрать нужный режим работы, чтобы автомобиль поехал.

Минусов у вариаторов также достаточно:

• Сложность обслуживания и ремонта. Как отмечалось выше, в вариаторе не достаточно просто менять масло своевременно, в отличие от автомата. Здесь важно также определить момент, когда потребуется замена шкива. При этом стоимость ремонта вариатора значительно выше, поскольку за такую работу берутся мастера не во всех сервисах;
• Большое количество электроники. Это чревато большим количеством потенциальных проблем с электроникой, что может вылиться в необходимость дорогостоящей диагностики и ремонта;
• Дорогое масло. При обслуживании вариатора заливается особое масло, которое определено производителем коробки передач. Это масло значительно дороже, чем то, которое используется на автоматах.

Как можно понять из сравнения, автомат и вариатор имеют свои плюсы и минусы. Однозначно нельзя сказать, что одна из коробок лучше, а другая хуже. При правильном обслуживании, как одна, так и вторая способны проработать достаточно долго.

Загрузка…

Что лучше вариатор или автомат

1. Как все начиналось?

2. Особенности конструкции

3. Как работает?

4. Тонкости эксплуатации

5. В чем преимущества и недостатки

6. Какая трансмиссия выгоднее?

Механические коробки перемены передач царствовали на протяжении десятилетий. Они и сегодня не сошли со сцены, причем, многие покупают автомобили с МКПП не из экономии, но чтобы лучше чувствовать автомобиль. Однако в последние годы все большую популярность набирают автоматические, роботизированы коробки, а также вариаторы. Что предпочтительнее?

Можно сказать, на наших глазах разворачивается битва между «автоматом» и активно внедряемым автопроизводителями вариатором (CVT). Если с АКПП все более или менее понятно, то вариатор — это для многих пока еще темная лошадка. Какой же трансмиссии отдать предпочтение?

Как все начиналось?

У автоматической коробки передач настолько богатая история, что ей можно посвятить тома — исторические, научно-популярные и чисто технические. Углубляться поэтому не будем, а лишь пройдемся по вехам.

Считается, что первым автомобилем с автоматической коробкой переключения передач был автобус шведской фирмы «Лисхольм-Смит», появившийся в 1928 году. В серию же авто на «автомате» пошли лишь через 20 лет — в 1947 году, когда с конвейера сошел Buick Roadmaster.

Вы будете удивлены, но вариатор также появился сравнительно давно — в конце пятидесятых годов прошлого века, и устанавливали его на легковые автомобили DAF (в те времена под этой маркой выпускались не только грузовики).

Особенности конструкции

Основными элементами автоматической коробки перемены передач являются редуктор и гидротрансформатор. Последний выполняет функцию сцепления и обеспечивает переключение скоростей. Редуктор же объединяет все пары шестерен, что в результате и создает механизм, который имеет несколько ступеней.

Вариатор работает без переключения передач, а передаточное число в этом механизме изменяется двумя, расположенными друг против друга, конусными шкивами (один из них является ведомым, другой — ведущим), которые стянуты металлическим трапециевидным ремнем или цепями.

Как работает?

Автоматическая трансмиссия дарит водителю комфорт, поскольку нет необходимости вручную переключать передачи — «автомат» справляется с этим самостоятельно.

АКПП выбирает щадящий режим, защищая двигатель от перегрузок и продлевая ему жизнь. В этом случае водитель может полностью сосредоточиться на дороге, наслаждаясь динамикой и видом за окном.

Работой вариатора руководит компьютер, который подбирает оптимальное передаточное отношение исходя из условий движения, при этом, также как и автомат, он не перегружает двигатель.

Разгон происходит плавно, без рывков и, следовательно, лишних перегрузок, переключение передач осуществляется незаметно как для водителя, так и для пассажиров — ведь нет никаких толчков при переходе на повышенную скорость, которыми грешат некоторые автоматические КПП.

Тонкости эксплуатации

При эксплуатации автомобиля с АКПП не надо переключать режимы работы во время движения. Не рекомендуется буксировать прицепы и другие автомобили, поскольку АКПП не любит лишних нагрузок, точнее она просто не рассчитана на них.

Примерно через 50 000 километров пробега следует менять трансмиссионное масло. Прежде чем отправиться в путь в холодное время года предварительно прогрейте АКПП, то есть, запустив двигатель, дайте коробке поработать секунд 15–20 в каждом режиме на холостом ходу и первые несколько минут после старта старайтесь ее не перегружать.

И не пренебрегайте стояночным тормозом. Конечно, режим «Parking» хорош, но при стоянке на подъемах и спусках он не способен защитить коробку от излишних нагрузок.

Вариатор эксплуатируется примерно в том же ключе. Не стоит его перегружать буксировками прицепов и других машин, долгим буксованием в снегу или в грязи — на недорогих машинах он может быстро выйти из строя.

Следите за качеством масла в коробке — вариатор очень требователен к его идентичности.

В чем преимущества и недостатки

Вариатор в сравнении с АКПП славится лучшей динамикой, причем, разница в разгоне до «сотни» может доходить до нескольких десятых секунд.

Поскольку за работу вариатора отвечает электроника, которая выбирает щадящий режим, и переключение скоростей переходит плавно, он может похвастать меньшим расходом топлива, нежели «автомат».

Минус: вариатор требует заливки специальной жидкости, которая в разы дороже обычного масла.
Ремонт «автомата» проще и быстрее, а, значит, и дешевле. Вернуть к жизни вариатор, в силу сложности его конструкции, сложнее. Не каждый за это возьмется.

Какая трансмиссия выгоднее?

Возможно, потому, что коробки CVT еще не достигли своего совершенства и более капризны, чем проверенные временем и дорогами «автоматы», особенно таких производителей, как ZF (Германия), АКПП сегодня имеют лучшую репутацию.

Однако многие компании буквально навязывают публике вариаторы, оснащая ими свои популярные модели. В ряде случаев и хотелось бы обойтись без вариатора, да не получится: в списке оборудования — только он.

Хотя, есть уже вполне приличные CVT, которые будут совершенствоваться и дальше.

Фото с Интернет-сайтов

Посмотрите также наши видео

что лучше, чем отличаются коробки передач друг от друга

Для повышения удобства управления автомобилем автопроизводители начали ставить автоматические коробки передач взамен классической механики. Такая КПП позволяет водителю не отвлекаться от дорожной обстановки на переключение передач.

Гидромеханические и бесступенчатые КПП наиболее популярные из автоматических трансмиссий. Между ними идет конкурентная борьба, и вопрос, вариатор или автомат – что лучше, до их пор актуален. И автоматическая, и вариаторная коробка имеют свои преимущества и недостатки, поэтому ни один из видов трансмиссии не может полностью вытеснить конкурента.

Устройство вариаторной коробки передач и принцип её работы

Принцип работы коробки передач вариатора основан на плавном изменении передаточного числа в зависимости от внешних условий. Устройство вариатора клиноременной конструкции предполагает изменение диаметра шкивов. Конструктивно это реализуется путем схождения и расхождения двух конусов, насаженных на вал. Основными факторами, определяющими диаметр шкива в точке соприкосновения, являются нагрузка и скорость.

Вариатор с клиноременной конструкцией включает в себя несколько основных частей:

• Система сцепления. В первых бесступенчатых трансмиссиях для подсоединения к силовому агрегату применялся гидротрансформатор, аналогичный применяемому в АКПП. В последующем автопроизводители стали экспериментировать с центробежными и электромагнитными муфтами, позволяющими повысить КПД передачи.
• Валы с насаженными конусами переменного диаметра. Работают под высокой нагрузкой, поэтому изготавливаются из высокопрочной стали.

Рис. — «Клиноременная передача»

• Ремень или цепь. Служит для передачи усилия между шкивами. Изготавливается из металлических лент, соединенных специальными фасонными частями.
• Трансмиссионная жидкость. Обычное масло для автоматических КПП автопроизводители применять не рекомендуют. Для авто с вариатором выпускаются специальные смазки (например, DiaQueen CVT, применяемая для Митсубиси).

Рис. — «Оригинальное масло в CVT»

• Гидроблок. Служит для направления подачи масла в требуемый канал. Нагнетание смазки происходит при помощи масляного насоса.
• Фильтры. Как правило их несколько: грубой и тонкой очистки масла, а также пара магнитов, улавливающих мелкую металлическую крошку. Фильтры могут устанавливаться как внутри вариатора, так и за пределами его корпуса.

Рис. — «Фильтры тонкой очистки масла»

• Радиатор. Вариаторная коробка работает с большим нагревом, чем автомат. Поэтому для предотвращения термического разрушения масла и его присадок требуется охлаждение с помощью радиатора.
• Электронный блок управления. Алгоритмы выбора оптимального передаточного числа и подача команд для управления вариатором возложены на электронику бесступенчатой трансмиссии. Она поддерживает постоянную связь с главным модулем ЭБУ, обрабатывает информацию, поступающую от датчиков. Располагаться блок управления вариатором может как в корпусе самого вариатора, так и за его пределами.

Виды вариаторов

По своему конструктивному исполнению различают следующие виды вариаторов:

• клиноременной, получивший наибольшее распространение;
• цепной, являющийся аналогом вышеуказанного типа, но с цепью вместо ремня;

Рис. — «Цепной вариатор»

• тороидальный, который из-за сложного устройства занимает не более 5-7% рынка бесступенчатых трансмиссий.

Главным отличием тороидальной бесступенчатой трансмиссии является отсутствие клиноременной или цепной передачи. Крутящий момент в таком вариаторе передается при помощи специальных роликов и конусообразных дисков. Изменение положения роликов ведет к смене передаточного числа.

Преимущество, которым обладает вариаторная коробка с тороидальной передачей — больший крутящий момент, чем способна выдержать клиноременная конструкция. Это возможно только при применении стали наивысшей прочности и износостойкости, что сказывается на цене агрегата, увеличивая её.

Чем отличается вариатор от коробки автомат?

Главным, чем отличается вариатор от классической АКПП, является отсутствие рывков при наборе скорости. Связано это с тем, что CVT передает крутящий момент во время разгона без ступеней, которые характерны для автомата.

Отличия вариатора от АКПП связаны с тем, что гидромеханическая коробка требует времени для переключения пары работающих шестерен. Из-за этого динамические показатели набора скорости оказываются хуже. Отсутствие разрыва кинематической связи во время ускорения машины с CVT позволяет бесступенчатой трансмиссии осуществлять более быстрый разгон.

Двигатель в случае, если машина с вариатором, работает в более щадящем режиме. Обусловлено это ровным поддержанием оборотов коленчатого вала, так как разгон авто происходит преимущественно благодаря смене передаточного числа трансмиссии. В результате водители, пересевшие с автоматов и механики, первое время плохо чувствуют скорость автомобиля.

Плюсы и минусы коробки вариатора

К достоинствам, которыми обладают автомобили с вариаторами, относятся следующие:

• низкий расход топлива — бесступенчатая трансмиссия имеет более высокий КПД;
• плавная езда, не сопровождающаяся рывками, которые возникают в АКПП при смене передаточного числа;
• щадящий режим работы двигателя.

Несмотря на все преимущества вариатора, его конструкция не лишена недостатков. Из-за этого бесступенчатая трансмиссия так и не заняла лидирующую позицию в автоиндустрии. Недостатки вариатора таковы:

• сложный ремонт, за который не берутся во многих автосервисах;
• ограниченность ресурса ремня, стоимость которого достаточно высока;
• сложная электроника и высокая чувствительность к ошибкам блока управления;
• высокая стоимость масла.

Плюсы и минусы вариаторной коробки позволяют им оставаться востребованными в узком кругу автолюбителей. Как правило, езда с бесступенчатой трансмиссией редко бывает динамичной. Вариатор не любит резких стартов со светофора и пробуксовок.

Плюсы и минусы автоматической коробки передач

Автоматическая КПП обладает следующими преимуществами на фоне бесступенчатой трансмиссии:

• высокая надежность;
• меньшая стоимость ремонта по сравнению с вариатором;
• простота ремонта.

Недостатки АКПП таковы:

• переключение скоростей ведет к рывкам;
• скорость набирается медленнее;
• КПД ниже, что ведет к повышенному расходу топлива.

Однозначно сказать, какая из трансмиссий лучше, невозможно. Все зависит от предпочтений конкретного автомобилиста. Если для водителя более важными моментами являются плавность хода и оптимальный расход топлива, то выбор стоит делать в пользу вариатора. Если же ключевыми критериями являются долговечность и более высокая ремонтопригодность трансмиссии, то необходимо выбирать АКПП.

Вариатор

против автоматической коробки передач — что лучше?

В наши дни покупатели автомобилей могут все чаще сталкиваться с термином «бесступенчатая трансмиссия» или «бесступенчатая трансмиссия», когда ищут информацию в Интернете или гуляют по местному представительству.

Так что же такое вариатор и почему вы можете выбрать его вместо автоматической коробки передач или механической коробки передач? Вариаторы имеют определенные преимущества по сравнению с традиционной автоматической коробкой передач или механической коробкой передач. Бесступенчатая трансмиссия обеспечивает большую гибкость и контроль мощности двигателя в правильном автомобиле, улучшая экономию топлива, делая ускорение более плавным и предотвращая чрезмерный износ двигателя.

Здесь мы определяем, как работает технология, сравниваем некоторые плюсы и минусы вариатора с другими типами трансмиссий и помогаем вам сделать лучший выбор в зависимости от ваших потребностей вождения.

Как работает вариатор?

В отличие от обычных автоматических коробок передач, бесступенчатые трансмиссии не имеют шестерен. В вариаторе используются два шкива конической формы. Один шкив соединен с двигателем, а другой — с остальной трансмиссией. Он передает мощность на колеса.Стальной или композитный ремень соединяет два шкива.

Шкивы меняют ширину в зависимости от того, какая мощность двигателя требуется колесам. По мере того, как один шкив становится больше, другой становится меньше. Большая и маленькая ширина — это вариант вариатора с разными передаточными числами. Более низкие или более высокие обороты влияют на то, где шкив сидит на конусе. Такая конструкция позволяет автомобилю с вариатором ускоряться с силой, плавностью и эффективностью.

Преимущества вариатора по сравнению с автоматической коробкой передач

При сравнении вариатора и автоматической трансмиссии преимуществом вариатора является его способность изменять передаточное число при непрерывном изменении частоты вращения двигателя.Это означает, что двигатель всегда работает с максимальной эффективностью. Существует, казалось бы, бесконечное количество передаточных чисел. Эта плавность и гибкость помогают вариатору извлекать максимальную мощность из небольшого двигателя, давая водителям более быстрое ускорение, чем стандартные автоматические трансмиссии. Автопроизводители, такие как Nissan, Mitsubishi, Honda и Hyundai, оборудуют свои четырехцилиндровые двигатели вариаторами, чтобы воспользоваться этим повышением мощности.

Бесступенчатая коробка передач обеспечивает плавное ускорение без прерывания переключения передач.Бесступенчатые трансмиссии обеспечивают дополнительную мощность и скорость автомобиля для обгона более медленных транспортных средств или подъема на крутые холмы. Водителям больше не нужно беспокоиться о резком или резком переключении на пониженную передачу или о поиске правильной передачи, как в случае с обычными автоматическими трансмиссиями.

Благодаря своей замечательной способности управлять диапазоном оборотов двигателя, бесступенчатые трансмиссии работают более эффективно и производят меньше выбросов. Вариаторы легче традиционных автоматических трансмиссий. Вы получаете лучшую экономию топлива, особенно при езде по городу.Топливная эффективность — одна из причин, по которой автопроизводители, в том числе Ford и Toyota, производят автомобили с гибридным приводом и вариатором.

В качестве примера, Toyota Prius 2021 года получает поразительные 54/50/52 миль на галлон по городу / шоссе / вместе взятому. Эти цифры намного превосходят показатели среднего автомобиля. Если бы японский бренд использовал автоматическую коробку передач в Prius, это, несомненно, сказалось бы на эффективности использования газа.

Что касается впечатлений от вождения, некоторые водители отмечают, что поездка на автомобилях с вариатором исключительно плавная по сравнению с обычными автоматическими коробками передач.

Минусы вариатора по сравнению с автоматом

Некоторые водители пропускают переключение передач и ускорение автоматической коробки передач. Нет звуков или ощущений при переключении передач автомобиля, как в обычных автоматических трансмиссиях. Несмотря на то, что двигатель развивает те же скорости при использовании вариатора, вы слышите только легкий гудящий или гудящий звук. Ему может не хватать спортивного чувства.
Обслуживание вариатора отличается от обслуживания автоматической коробки передач. Автомобили с вариаторами нуждаются в специальном масле, трансмиссионной жидкости и деталях.Вы должны доставить автомобиль с вариатором к механику из сервисного отдела, имеющему опыт ремонта и обслуживания трансмиссии для этого типа трансмиссии. Владельцы автомобилей с вариатором считают, что ремонт трансмиссии для вариаторов обходится дороже, чем ремонт или замена автоматической трансмиссии.

Владельцы автомобилей с вариатором сообщают о внезапной потере ускорения и перегреве. Водители жалуются на рывки, скольжение и дрожь. Ремни вариатора могут сильно растягиваться и изнашиваться.Некоторые владельцы столкнулись с отказом трансмиссии, что потребовало их обслуживания профессионалами CVT. В некоторых исках против автопроизводителей утверждается, что оборудование работает ненадежно. С другой стороны, все передачи обречены на какие-то проблемы.

Выбор между вариатором и автоматом — это в основном дело личного вкуса. Вы можете предпочесть характерные звуки и ощущение дороги от обычной автоматической коробки передач. Если важна экономия газа, вам может понравиться вариатор. Проведите исследование и пройдите тест-драйв, чтобы решить, что вам подходит.

В каких автомобилях используются вариаторы

Бесступенчатые трансмиссии широко распространены в отрасли, но их чаще можно встретить в японских брендах и в более бюджетных или менее дорогих автомобилях.

Хотя японские автопроизводители, как правило, используют бесступенчатые трансмиссии чаще, чем европейские и отечественные автопроизводители, эти коробки передач продолжают становиться все более популярными во всем мире по мере того, как автомобили становятся более экономичными.

CVT часто можно встретить в автомобилях и внедорожниках Mitsubishi, Subaru и Nissan. Начиная с 2021 модельного года, все седаны и кроссоверы Nissan будут стандартно поставляться с бесступенчатой ​​трансмиссией, хотя это изменится на некоторых моделях 2022 года, которые начнут использовать обычную автоматику.

Toyota и Honda теперь имеют более широкий выбор вариаторов в своих моделях. Honda Accord и Civic 2021 года включают вариатор. Другими примерами новых японских автомобилей, использующих эту технологию, являются Honda CR-V, Lexus UX, Mitsubishi Mirage и Subaru Impreza.

Американские внедорожники с вариатором включают Ford Escape Hybrid 2021 года и Lincoln Corsair Plug-In Hybrid.

Чтобы определить, какой тип трансмиссии установлен в конкретном автомобиле, посетите веб-сайт автопроизводителя или распечатайте брошюру об автомобиле.Если это новый автомобиль, посмотрите наклейку на стекле. Подержанные автомобили могут потребовать дополнительной проверки и исследования продукции.

Существуют ли разные типы вариаторов?

Да, вариаторы не все одинаковые. Один из вариантов — это другой, менее распространенный стиль вариатора с роликами и дисками. Внедорожник Subaru Ascent 2021 года предлагает версию, которая дает водителям ощущение того же, что и обычная автоматическая коробка передач. Ascent имеет восемь предустановленных точек переключения на системе шкивов, из-за чего создается впечатление, что автомобиль переключает передачи.Он может работать автоматически, или водители могут «переключать передачи» с помощью подрулевых лепестков или рычага переключения передач.

Toyota Corolla Hatchback 2021 года имеет систему другого типа, которая включает первую передачу, аналогичную механической коробке передач. Названный «пусковой механизм», он контролирует начальное ускорение автомобиля. Коробка передач переключается в режим бесступенчатой ​​трансмиссии при достижении скорости 25 миль в час. Toyota заявляет, что ее стартовая передача позволяет автомобилю с самого начала достигать более сильного и плавного ускорения.

Когда вариаторы стали популярными?

Бесступенчатые трансмиссии, также известные как CVT, дебютировали в 1960-х годах. Однако они не стали популярными во всем мире до начала 2000-х годов, во многом благодаря гибридным автомобилям, таким как Honda Insight и Toyota Prius. Как мы обсудим, этот тип трансмиссии представляет собой дополнительные соображения для водителей, принося свои преимущества и недостатки.

Для чего нужна коробка передач?

Трансмиссия — это принципиально способ передачи мощности двигателем транспортного средства на оси и колеса.Он есть у каждой машины и грузовика на дороге. Независимо от типа трансмиссии, которая может быть у автомобиля, у него будет одна или несколько передач. Каждая передача имеет свое передаточное число. Коробки передач автоматически или вручную переключаются на разные передачи, что включает различные передаточные числа. Это позволяет автомобилю увеличивать или уменьшать скорость без перегрузки двигателя.

Как работают механические и автоматические коробки передач?

Когда вы управляете автомобилем с механической коробкой передач, например спортивным автомобилем, вы используете рычаг переключения передач, иногда называемый рычагом переключения передач, на консоли автомобиля для маневрирования между передачами трансмиссии.Передачи пронумерованы от одной до шести, но может иметь до 10. По мере увеличения или уменьшения числа оборотов двигателя в минуту (об / мин) вы переводите рычаг переключения передач на следующую более высокую или более низкую передачу. Это движение заставляет автомобиль ускоряться или замедляться. Вы должны нажать третью педаль, называемую сцеплением, для переключения передач. Муфта временно удерживает шестерни в неподвижном состоянии, чтобы вы могли их включить.

Вы работаете намного меньше, управляя автомобилем с автоматической коробкой передач — трансмиссия переключается полностью сама по себе.Благодаря блестящей инженерной мысли он автоматически подстраивается под скорость двигателя и скорость движения, когда вы нажимаете на педаль газа. Автопроизводители обычно создают от шести до девяти комбинаций передаточных чисел. Это позволяет двигателю создавать наилучшее вращающее усилие или крутящий момент в определенном диапазоне скоростей.

Автомобили с обычными автоматическими коробками передач в последние годы стали популярнее механических коробок передач. Автоматические трансмиссии значительно упрощают обучение вождению. Они требуют меньше внимания при вождении и уменьшают износ двигателя.Однако некоторые энтузиасты вождения клянутся руководствами.

Стоит отметить, что механическая коробка передач подарит вам непревзойденное ощущение вовлеченности при вождении. Многие водители спортивных автомобилей чувствуют, что они связаны с автомобилем и дорогой, благодаря их непосредственному влиянию на мощность и скорость автомобиля.

Сравнение трансмиссии

CVT с автоматической: Краткое руководство

В общем, существует три различных типа трансмиссий. Даже если вы мало знаете о том, как работает трансмиссия, вы, вероятно, слышали о механической и автоматической коробках передач.CVT — это новейший тип трансмиссии. Иногда ее называют бесступенчатой ​​трансмиссией, и она является разновидностью автоматической.

Что означает вариатор?

Autotrader объясняет термин CVT, обозначающий бесступенчатую трансмиссию.

Преимущества вариатора

В зависимости от автомобиля и водителя вариатор может обеспечить более плавное вождение по сравнению с традиционной автоматической коробкой передач.

Согласно Carfax, одним из наиболее значительных преимуществ наличия вариатора является то, что они часто более экономичны, чем обычная автоматическая коробка передач.Это одна из причин того, что они становятся все более популярным выбором для многих автомобилей у автопроизводителей.

Как работает вариатор?

Чтобы увидеть, как работает вариатор, в объяснении How Stuff Works вам необходимо понимать ручное и традиционное автоматическое переключение. В механической коробке задано количество передач, и водитель определяет, какое передаточное число им нужно. Автоматическая коробка передач также имеет заданное количество передач, но в ней используется гидравлическая система, которая реагирует на давление, создаваемое условиями, для определения необходимой передачи без какого-либо участия водителя.

Вариатор похож на автоматический в том, что он не использует никаких входных данных от драйвера, но на этом сходство заканчивается. У вариатора нет шестерен. Вместо этого у него два шкива. Один шкив соединяется с двигателем, а другой — с колесами. Гибкий ремень соединяет два шкива.

Ширина шкивов изменяется в зависимости от того, какая мощность требуется автомобилю. Когда один шкив становится больше, другой становится меньше. Поскольку ни шкивы, ни ремень не являются фиксированными, они могут обеспечивать бесконечное количество передаточных чисел, в отличие от автоматической коробки передач, которая имеет заданное количество передач.

Не все вариаторы созданы одинаковыми. Наиболее распространенным типом является шкив, но некоторые другие типы включают тороидальный вариатор, в котором используются вращающиеся диски вместе с силовыми роликами для получения того же результата, что и шкивы. Гидростатический вариатор использует насосы для управления потоком жидкости, который затем производит вращательное движение.

Что такое Launch Gear?

Toyota недавно внесла некоторые изменения в свой вариатор. CNET заявляет, что теперь использует то, что они называют механизмом запуска, чтобы дать водителям ощущение обычной трансмиссии.Пусковая передача почти такая же, как и первая передача в обычной автоматической коробке передач. Когда автомобиль набирает скорость, трансмиссия отключает его, и он начинает работать как вариатор. Toyota заявляет, что использование этих новых фиксированных передаточных чисел будет не только больше похоже на обычную коробку передач; это также увеличит эффективность ремня и улучшит характеристики.

Что лучше между вариатором и автоматической коробкой передач?

Одним из преимуществ вариатора является его способность непрерывно изменять передаточное число.Это означает, что независимо от частоты вращения двигателя он всегда работает с максимальной эффективностью. В результате вариаторы часто обеспечивают лучшую экономию топлива, особенно при движении по городу.

Digital Trends утверждает, что большинство автомобилей, оснащенных вариатором, обеспечивают более плавную езду, чем аналогичный автомобиль с обычной автоматической коробкой передач. Это потому, что коробка передач никогда не переключается. Нет резкого переключения на понижающую передачу, когда автомобилю требуется дополнительная мощность, и нет ощущения переключения передач, которое иногда бывает с традиционной автоматической коробкой передач.

Вариатор легче традиционной автоматической, и это, в сочетании с более плавной работой, помогает повысить топливную экономичность автомобилей, оснащенных вариатором.

Из-за отсутствия зубчатой ​​передачи автомобилям с бесступенчатой ​​трансмиссией также легче найти и поддерживать идеальное передаточное число. Ему легче взлетать со светофора и легче преодолевать труднопроходимую местность, потому что регулируемая трансмиссия позволяет ему двигаться на правильной «передаче» и оставаться там.

Недостатки вариатора

В то время как отсутствие повышающей и понижающей передачи считается преимуществом вариатора, некоторые водители упускают ощущение движения транспортного средства через точки переключения.Если вы предпочитаете более спортивный стиль вождения, то отсутствие фиксированных передач делает поездку менее увлекательной.

Еще одна жалоба водителей на вариатор — это громкий гудящий звук, возникающий при разгоне. Это происходит потому, что вариатор заставляет двигатель постоянно работать на высоких оборотах, когда он набирает обороты. Как объясняет автомобильный инженер, широкая общественность менее восприняла вариатор из-за разницы в восприятии шума механической или ступенчатой ​​автоматической трансмиссией.

CVT может быть дорого ремонтировать или заменять по сравнению с обычной автоматической коробкой передач.

Некоторые из распространенных проблем, с которыми сталкиваются владельцы, включают перегрев, пробуксовку и внезапную потерю ускорения. Дрожь — тоже обычная проблема.

Поскольку работа вариаторов зависит от ремней, если они страдают от чрезмерного растяжения или слишком сильного износа, трансмиссия может полностью выйти из строя.

AutoDNA объясняет общие недостатки CVT:

• У них нет ощущения связи между ускорителем и двигателем во время ускорения.
• Двигатели, которые могут работать с вариатором, имеют ограничения по мощности и размеру.
• Они не работают так долго, как обычная коробка передач.
• С вариаторами работать сложнее. Даже базовое техническое обслуживание часто требует выполнения обученным механиком.

Преимущества автоматической трансмиссии

Согласно Mister Transmission, несмотря на то, что наличие вариатора имеет некоторые преимущества, традиционные автоматические трансмиссии также обладают некоторыми преимуществами.

• У них больше ощущения связи между двигателем и скоростью автомобиля.
• Водитель лучше чувствует себя при переключении на повышенную и понижающую передачу.
• Автоматические коробки передач дешевле в обслуживании.
• Они предлагают более увлекательное вождение.

Недостатки автоматической коробки передач

Как и вариатор, автоматическая коробка передач имеет и недостатки. Вот некоторые из них:

• Они менее экономичны, чем вариатор.
• Автоматика производит больше выбросов.
• Водителям приходится охотиться за шестернями при подъеме на холмы.

Как работают автоматические коробки передач?

How Stuff Works объясняет, что в автоматической коробке передач используются зубчатые передачи, гидравлическая система и преобразователь крутящего момента. Гидравлическая система регулирует ленты и муфты, управляющие зубчатыми передачами, а насос проталкивает трансмиссионную жидкость. Давление жидкости заставляет клапаны переключения открываться и закрываться, что открывает различные цепи передачи.

Теперь вы знаете разницу между коробкой передач CVT и автоматической коробкой передач.Какой из них вам подходит?

Источники:

https://www.digitaltrends.com/cars/manual-vs-automatic-transmission/

https://www.aamcoleessummit.com/Blog/Article/The-CVT-Transmission-Pros- and-Cons-You-Should-Know

https://www.sunautoservice.com/how-does-an-automatic-transmission-work/

http://www.car-engineer.com/the-continuously -переменная-передача-cvt /

https://www.classictoyotatyler.com/blogs/2332/toyota-direct-shift-cvt-tyler/

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

NSK разрабатывает высокоэффективный модуль тороидального вариатора для переднеприводных автомобилей | Новости | Компания

Токио, Япония, 28 ноября 2011 г. — Компания NSK Ltd. (NSK; штаб-квартира: Токио, Япония; президент и генеральный директор: Норио Оцука) объявила о разработке первого в мире тороидального вариатора ^{* 1 * 2} для использования в переднеприводных автомобилях.По экономии топлива новый продукт превосходит как многоступенчатую автоматическую трансмиссию (AT), так и бесступенчатую трансмиссию с ременным приводом (CVT).

Компания NSK представит этот продукт на Tokyo Big Sight (расположенный в районе Кото в Токио) со среды 30 ноября по субботу 11 декабря на Токийском автосалоне 2011.

* 1 по состоянию на ноябрь 2011 г. (NSK Ltd.)
* 2 Тороидальный вариатор: трансмиссия, обеспечивающая плавное переключение без переключения скоростей.Он обеспечивает плавную езду и улучшенную экономию топлива, поскольку позволяет избежать неуклюжих или рывков при переключении передач, поддерживая оптимальное передаточное отношение коробки передач для частоты вращения двигателя. Новый тороидальный вариатор NSK имеет более широкий диапазон передаточных чисел и лучшую эффективность, чем тороидальный вариатор.

В ответ на повышение цен на топливо и ужесточение правил по экономии топлива трансмиссии должны были становиться все более и более эффективными, что привело к разработке многоступенчатых систем АКП и трансмиссий меньшего размера с меньшим весом и потерями на трение.В 1978 году NSK начала разработку системы полутороидального вариатора. Компания разработала собственную уникальную высокочистую науглероживающую сталь для использования в системах вариатора с использованием своей подшипниковой технологии. Используя технологию термообработки нитроцементации и технологию сверхточной обработки поверхности, NSK разработала первые в мире приводные ролики и диски для автомобилей, которые соответствуют стандартам долговечности. В процессе разработки своей системы тороидального вариатора NSK подала заявку на получение более 1000 патентов по всему миру.

В 1999 году компания NSK успешно разработала первый в мире полутороидальный вариатор (бесступенчатая трансмиссия с тяговым приводом), а затем успешно применила эту технологию в самолетах.Новый тороидальный вариатор NSK для транспортных средств, усовершенствованный в своем тороидальном вариаторе, может быть установлен на самых разных транспортных средствах и обеспечивает значительно улучшенную экономию топлива.

Компания NSK добилась компактных, легких и низких крутящих моментов в автомобилях за счет использования четырех основных технологий (трибология, материалы, анализ и мехатроника). Компания разрабатывает эти технологии более 90 лет и продолжает создавать инновационные продукты, которые повысят топливную экономичность автомобилей.

Moped Wiki — Moped Army

Эта статья относится к трансмиссии вариаторного типа. О ветке армии мопедов см. Вариаторы.

Вариатор является элементом бесступенчатой ​​трансмиссии, обычно используемой на мопедах и других транспортных средствах с малым двигателем. Мопеды Motobecane, Peugeot, Derbi, Vespa, Minarelli и Honda предлагали по крайней мере одну модель с вариоматической трансмиссией.

Работа вариатора

В трансмиссиях

Variomatic используются центробежные грузы для уменьшения передаточного числа двигателя при увеличении частоты вращения.Это позволяет вариатору поддерживать двигатель в пределах его оптимальной эффективности при наборе путевой скорости или изменении скорости для подъема на холм. Эффективность в этом случае может быть топливной экономичностью, снижением расхода топлива и выбросов, или энергетической эффективностью, позволяющей двигателю развивать максимальную мощность в широком диапазоне скоростей.

Поскольку вариатор поддерживает постоянную скорость вращения двигателя в широком диапазоне скоростей автомобиля, поворот ручки газа заставит мопед двигаться быстрее, но не изменит звук, исходящий от двигателя, так сильно, как при использовании обычных двухскоростных или односкоростных двигателей. скорость.Это сбивает с толку некоторых гонщиков и приводит к ошибочному впечатлению об отсутствии мощности.




Марки вариаторов

Mobymatic от Motobecane

Motobecane выпустили свою первую и единственную трансмиссию на основе вариатора, Mobymatic, в 1957 году, через год после того, как голландец Хуб Ван Дорн изобрел вариатор, даже до появления первого автомобиля с вариатором.

Mobymatic состоит из шкива переменного размера, который приводится в движение от двух до четырех утяжеленных шарикоподшипников и соединен с двухфункциональным автоматическим сцеплением.Шкив вариатора вращает шкив фиксированного диаметра, прикрепленный к цепи главной передачи.

Трансмиссия Mobymatic входила в стандартную комплектацию моделей Motobecane вплоть до их последнего выпуска в начале 2000-х годов. Единственная разница между ранними моделями и более поздними выпусками заключалась в отказе от ключа Woodruff.

Хотя конструкция и не самая лучшая с точки зрения возможности настройки или работы сцепления, это была недорогая рабочая лошадка, которая не требовала никакого обслуживания в течение всего срока службы двигателя, кроме регулярной подачи смазки через пресс-масленку каждые несколько сотен миль.

Руководство по разборке вариатора Motobecane.

Вариатор Vespa

Вариатор

Vespa устанавливался на всех их роскошных моделях мопедов, Bravo, Grande, Vespa Si, и даже на высококлассной версии их эконом-модели, Vespa Ciao Deluxe. Этот привод отличается от Mobymatic тем, что разделяет механизмы сцепления и вариатора, использует двойные регулируемые шкивы и полностью исключает главную цепную передачу. Вариатор приводится в движение от кривошипа двигателя с помощью регулируемого шкива, приводимого в действие весами роликов.Ремень протягивается между двигателем и задним колесом, где расположены муфта сцепления и рессорный шкив. Пружинный шкив держит ремень в напряжении, требуя, чтобы два шкива двигались относительно друг друга, как это делают французские шкивы. В Vespa также есть коробка передач внутри ступицы заднего колеса, где выходной сигнал вариатора снижается на передаточное число главной передачи, а затем применяется к колесу.

В вариаторе Vespa используются пять роликовых грузов. Отсутствие симметрии этой конструкции означает, что характеристики вариатора не могут быть изменены путем снятия грузов.однако некоторые модели поставлялись с шестью или восемью вариаторами веса.

Honda Вариатор

Honda по сути скопировала дизайн своего вариатора и, возможно, всего своего мопеда PA50 с Vespa Bravo. Они используют те же функции, но с некоторыми техническими отличиями.

Съемник сцепления для Honda TRX 500 Rubicon отделяет задний толкатель кулачка вариатора Hobbit и неподвижную ведущую поверхность — Никаких разрушений или других жестоких методов не требуется — Спасибо компании smallbikewithmotor за выяснение этого

Вариатор Derbi

Есть 6 вариаторов веса и 3 вариатора веса для Derbi (6 весов совместимы с Honda Hobbit).Есть также вариаторы производительности, такие как вариатор TJT. Чтобы лучше понять функции двойных вариаторов и контрпружин, прочтите следующую ссылку http://www.apriliaforum.com/forums/showthread.php?t=8960

Peugeot Вариатор

Система вариатора

Peugeot, используемая на большинстве моделей мопедов Peugeot (в первую очередь, , а не 102SP), очень похожа на систему, используемую в Motobecane, хотя системы не взаимозаменяемы. Вариатор с центробежным приводом от веса и интегрированной муфтой соединен с большим шкивом фиксированного диаметра, прикрепленным к цепи главной передачи.Натяжение ремня поддерживается постоянным за счет того, что весь двигатель вращается вниз на опорах при увеличении скорости, а пружина возвращает его в исходное положение при уменьшении.

базовая функция вариатора прочтите это или кто-то прикрепит его к нашей вики http://www.apriliaforum.com/forums/showthread.php?t=8960

Настройка вариатора

См. Настройку вариатора

Выравнивание

планет для бесступенчатого вариатора Dana VariGlide

CEDAR PARK, TX — Dana, компания с долгим опытом в области трансмиссий, разработала новую технологию автомобильной трансмиссии, которая подходит для существующих корпусов, масштабируется от малолитражных до пикапов и на 10% более экономична, чем обычные вариаторы. .

Dana VariGlide — это бесступенчатая планетарная трансмиссия, для которой не требуются ремни или шкивы, что устраняет раздражающий эффект «резиновой ленты» обычных вариаторов.

Вместо этого VariGlide использует уникальный планетарный вариатор, который передает крутящий момент на компоненты трансмиссии, расположенные ниже по потоку. Передаточное число регулируется электроникой с помощью электрического или гидравлического привода.

Дана разрабатывала технологию в технологическом центре здесь в течение пяти лет и планирует запустить ее в производство к 2020 году, возможно, у нескольких клиентов, — сказал WardsAuto Эд Грейф, старший директор Даны по инновациям в трансмиссии.

Принцип включения VariGlide восходит к 1490 году, когда Леонардо да Винчи разработал устройство, которое могло бы постоянно регулировать передаточные числа и бесступенчато передавать крутящий момент, подобно сегодняшним вариаторам.

Вариатор VariGlide состоит из ряда планет, окружающих солнечную шестерню, зажатую между двумя держателями, и набора колец с каждой стороны, одно для получения крутящего момента двигателя, а другое для передачи его по трансмиссии.

Планеты похожи на шарикоподшипники и вращаются на своих собственных осях.Они удерживаются на месте и управляются двумя держателями, а ось, проходящая через каждую планету, ограничена прорезями в каждом держателе.

Планеты держатся между двумя носителями, на каждом из которых есть канавки для осей.

Один из держателей удерживается неподвижно, а другой может поворачиваться на угол до 7 градусов в любом направлении. Когда водитель нажимает на педаль акселератора, система в ответ поворачивает один из носителей, который изменяет ориентацию планет относительно входного и выходного колец.

Наклонение планет внутри носителей изменяет скорости кольца за счет изменения относительных диаметров контактов. Чем больше диаметр контакта планет, тем быстрее может вращаться кольцо, и наоборот.

Эта гениальная конструкция приводит к обратной зависимости внутри вариатора: когда водитель ускоряется и замедляется, планеты вращаются, передавая требуемый крутящий момент, в то время как система заставляет оси планетарной передачи поворачиваться вверх и вниз внутри держателей как качели, о требованиях к относительной скорости.

Когда водитель движется с постоянной скоростью, двигатель и трансмиссия работают с оптимальной эффективностью, которая регулируется передаточным числом вариатора.

Ключевым фактором технологии VariGlide являются эластогидродинамические смазочные свойства тягового масла, которое мгновенно затвердевает под высоким давлением, обеспечивая передачу крутящего момента через тяговые кольца и планеты.

Обычным вариаторам требуется до двух секунд для переключения режимов. VariGlide может выполнить развертку с полным соотношением всего за 0.«2 секунды», — говорит Патрик Секстон, технический директор Dana по технологиям трансмиссии легковых автомобилей.

Грейф говорит, что трансмиссии, оснащенные VariGlide, могут заменить существующие вариаторы, в которых вариатор будет расположен после преобразователя крутящего момента перед планетарной передачей и выходным валом.

Sexton говорит, что возможны многорежимные конфигурации. По его словам, крутящий момент может быть приложен во время переключения режимов для максимальной плавности, и, при желании, смоделированные переключения могут быть откалиброваны, чтобы воспроизвести ощущение 8-ступенчатой ​​или 10-ступенчатой ​​коробки передач.

Sexton описывает решение VariGlide как коаксиальное, дающее дизайнерам больше свободы при упаковке. В то время как ременной вариатор требует гидравлического давления до 900 фунтов на квадратный дюйм (62 бар) для управления передаточным числом и зажимом, VariGlide использует пассивный механический зажим, который мгновенно реагирует на требуемый крутящий момент, говорит он.

Еще один аргумент: в отличие от обычных вариаторов, технология Dana VariGlide совместима со многими архитектурами автомобилей с задним приводом.

Cadillac ATS с трансмиссией VariGlide.

Сегодняшний вариатор считается эталоном эффективности, но Дана говорит, что VariGlide может снизить расход топлива на 3–10%. По мере того, как глобальные нормы выбросов ужесточаются, Dana надеется, что автопроизводители и производители трансмиссий признают VariGlide важным инструментом, помогающим соблюдать нормативные требования.

Компания приобрела задний Cadillac ATS и заменила механическую коробку передач на 2-режимный блок VariGlide для демонстрации технологий. На нем ездили несколько потенциальных клиентов.В настоящее время Dana разрабатывает 4-ступенчатую трансмиссию VariGlide, чтобы продемонстрировать еще лучшую экономию топлива и управляемость.

Во время короткого тест-драйва на территории отеля Dana в ее техническом центре вариатор позволяет ATS плавно ускоряться и замедляться без знакомого плаксивого всплеска, присущего многим современным вариаторам.

Прикоснитесь к педали газа, и прототип автомобиля слегка покачнется. Инженер Dana говорит, что это не из-за трансмиссии, а из-за системы управления запуском автомобиля, которая поставляется с завода с механической коробкой передач.

Помимо этого первоначального ощущения, VariGlide — это именно то, чем должна быть трансмиссия: незаметная для водителя и способная быстро и эффективно реагировать на каждое нажатие педали газа, каким бы незаметным или резким оно ни было.

В тесте на полностью открытую дроссельную заслонку из состояния покоя ATS ловко разгоняется и передает крутящий момент на колеса без заметного «переключения» передач. Ускорение линейное. Испытания на треке в Техасе показали, что ATS разогнался до 105 миль в час (169 км / ч).

Грейф надеется, что VariGlide прибудет как раз вовремя, чтобы присоединиться к тому, что, как ожидает Дана, будет глобальным всплеском популярности экономичных вариаторов.

Как и американские потребители, азиатские покупатели относятся к ним с симпатией, и около 40% покупателей новых автомобилей в Японии выбирают вариаторы. По словам Секстона, в Европе механические и автоматические трансмиссии с фиксированной передачей преобладали на протяжении десятилетий, но некоторые автомобили с вариатором, такие как обновленный Nissan Murano, пользуются популярностью в некоторых частях Европы.

Партнер WardsAuto по прогнозированию , компания AutoForecast Solutions, прогнозирует, что глобальные показатели использования CVT незначительно вырастут с 13% в настоящее время до примерно 16% к 2024 году, причем большая часть этого роста будет приходиться на Азиатско-Тихоокеанский регион.

В США ставки приобретения вариаторов, возможно, достигли плато после неуклонного роста за последние 15 лет, поскольку гибридно-электрические автомобили, такие как Toyota Prius, стали более популярными.

Патрик Секстон из Даны (сидит) и Эд Грейф.

В 2016 году 31,6% автомобилей, проданных в США, были оснащены вариаторами, по сравнению с 10,2% в 2012 году, согласно данным WardsAuto . Аналогичным образом, 16,1% легких грузовиков, проданных в США в 2016 году с вариаторами, по сравнению с 5,2% в 2012 году.S. выросли с 7,6% в 2012 году до 22,1% в 2016 году.

Однако данные WardsAuto за первую половину 2017 года показывают, что частота установки вариаторов снижается до 19,4% для всех легковых автомобилей (27,1% для легковых автомобилей и 14,6% для легких грузовиков). В последний раз объем продаж вариаторов в США снизился в 2011 модельном году, когда трансмиссию получили 7,1% легковых автомобилей, по сравнению с 8,7% в предыдущем году.

Да Винчи, возможно, нарисовал первый элементарный вариатор, но именно техасская компания Fallbrook продвинула современные исследования в области планетарной конфигурации, которая могла бы вместить несколько машин, от вилочных погрузчиков и транспортных средств для отдыха до ветряных турбин и полуприцепов.

Отдавая дань уважения художнику и изобретателю эпохи Возрождения, Фоллбрук продает технологию под торговой маркой NuVinci, которая была коммерциализирована в велосипедах и электронных велосипедах.

С 2012 года Dana была одной из нескольких компаний, лицензирующих технологию NuVinci для различных рыночных приложений. Дана специализируется на легковых автомобилях, а Эллисон имеет эксклюзивную лицензию на применение в больших коммерческих транспортных средствах; TEAM Industries является партнером в области транспортных средств для отдыха; а немецкий поставщик Continental применяет технологию трансмиссии для электровелосипедов.

Dana имеет 20 патентов на VariGlide, еще 121 находится на рассмотрении. В техническом центре здесь, недалеко от Остина, у Даны 37 инженеров и техников, работающих исключительно над разработкой и приложениями VariGlide.

Грейф говорит, что Dana может производить VariGlide в больших объемах, но также готова открыть заводы рядом с OEM-заказчиками.

Текущее третье поколение VariGlide готово к производству и представляет собой значительные улучшения в производительности и снижении веса по сравнению с предыдущими версиями, а также значительно снизилась стоимость.

«Я чувствую, что мы лучше, чем паритет», — сказал Секстон, когда его спросили, можно ли по цене VariGlide конкурировать с обычными вариаторами. «С одним клиентом мы достигли поставленной цели. И обычно целевые показатели затрат довольно агрессивны ».

В 2015 году объем продаж Dana составил 6 миллиардов долларов, из которых 41% пришлось на трансмиссии легковых автомобилей, такие как мосты и карданные валы.

[адрес электронной почты защищен]

Мотоцикл VARIATOR MULTIVAR HONDA./ moto 50 — Dettaglio Prodotto

Malossistore.eu sirve muchos países y en cada país tiene conditiones especiales y promociones.


Si desea cambiar tu país, por Favor selecciona uno del cuadro de selección de abajo y confirmma tu selección.

Ваша текущая настроенная страна:
Selecciona PaísAFGHANISTANÅLAND ISLANDSALBANIAALGERIAAMERICAN SAMOAANDORRAANGOLAANGUILLAANTARCTICAANTIGUA И BARBUDAARGENTINAARMENIAARUBAAZERBAIJANBAHAMASBAHRAINBANGLADESHBARBADOSBELARUSBELGIUMBELIZEBENINBERMUDABHUTANBOLIVIA, Многонациональном СОСТОЯНИЕ OFBOSNIA И HERZEGOVINABOTSWANABOUVET ISLANDBRAZILBRITISH ИНДИЙСКИЙ ОКЕАН TERRITORYBRUNEI DARUSSALAMBULGARIABURKINA FASOBURUNDICAMBODIACAMEROONCANADACAPE VERDECAYMAN ISLANDSCENTRAL АФРИКАНСКИЕ REPUBLICCHADCHILECHRISTMAS ISLANDCOCOS (Keeling) ISLANDSCOLOMBIACOMOROSCONGOCONGO, ДЕМОКРАТИЧЕСКАЯ РЕСПУБЛИКА THECOOK ISLANDSCOSTA RICACÔTE D’IVOIRECROATIACUBACYPRUSCZECH REPUBLICDENMARKDJIBOUTIDOMINICADOMINICAN REPUBLICECUADOREGYPTEL SALVADOREQUATORIAL GUINEAERITREAESTONIAETHIOPIAFALKLAND (Мальвинские) острова ФАРЕРСКИЕ ISLANDSFIJIFINLANDFRANCEFRENCH GUIANAFRENCH ПОЛИНЕЗИЯФРАНЦУЗСКИЕ ЮЖНЫЕ ТЕРРИТОРИИ ГАБОНГАМБИЯГЕОРГИАГАНАГИБРАЛТАРГРЕЕЦЭГРЕНЛАНДГРЕНАДАГУАДЕЛОУПЕГУАМГУАТЕМАЛАГУЕРНСЕЙГИНЕГВИНЕА-БИССАУГЯНА ГОРОД ШТАТ) HONDURASHUNGARYICELANDINDIAINDONESIAIRAN, Исламская Республика OFIRAQISLE О MANISRAELJAMAICAJAPANJERSEYJORDANKAZAKHSTANKENYAKIRIBATIKOREA ДЕМОКРАТИЧЕСКАЯ НАРОДНАЯ РЕСПУБЛИКА OFKOREA, РЕСПУБЛИКА OFKUWAITKYRGYZSTANLAO НАРОДНАЯ ДЕМОКРАТИЧЕСКАЯ REPUBLICLATVIALEBANONLESOTHOLIBERIALIBYAN АРАБСКИЕ JAMAHIRIYALIECHTENSTEINLITHUANIALUXEMBURGMACEDONIA, бывшая югославская Республика OFMADAGASCARMALAWIMALAYSIAMALDIVESMALIMALTAMARSHALL ISLANDSMARTINIQUEMAURITANIAMAURITIUSMAYOTTEMEXICOMICRONESIA, Федеративные Штаты OFMOLDOVA, РЕСПУБЛИКА OFMONACOMONGOLIAMONTENEGROMONTSERRATMOROCCOMOZAMBIQUEMYANMARNAMIBIANAURUNEPALNETHERLANDSNETHERLANDS ANTILLESNEW CALEDONIANICARAGUANIGERNIGERIANIUENORFOLK ISLANDNORTHERN MARIANA ISLANDSNORWAYOMANPAKISTANPALAUPALESTINIAN ТЕРРИТОРИЯ, OCCUPIEDPANAMAPAPUA NEW GUINEAPARAGUAYPERUPHILIPPINESPITCAIRNPOLANDPORTUGALPUERTO RICOQATARREUNIONROMANIARUSSIAN FEDERATIONRWANDASAINT BARTHÉLEMYSAINT HELENASAINT KITTS И NEVISSAINT LUCIASAINT MARTINSAINT PIERRE, MIQUELONSAINT VINCENT AND THE GRENADI NESSAMOASAO ТОМ И PRINCIPESAUDI ARABIASENEGALSERBIASEYCHELLESSIERRA LEONESINGAPORESLOVAKIASLOVENIASOLOMON ISLANDSSOMALIASOUTH AFRICASOUTH ГРУЗИЯ И Южные Сандвичевы ISLANDSSRI LANKASUDANSURINAMESVALBARD И ЯН MAYENSWAZILANDSWEDENSWITZERLANDSYRIAN АРАБ REPUBLICTAJIKISTANTANZANIA, Объединенная Республика OFTHAILANDTIMOR-LESTETOGOTOKELAUTONGATRINIDAD И TOBAGOTUNISIATURKEYTURKMENISTANTURKS И КАЙКОС ISLANDSTUVALUUGANDAUKRAINEUNITED АРАБ EMIRATESUNITED STATESUNITED Внешних малые острова ISLANDSURUGUAYUZBEKISTANVANUATUVENEZUELAVIET NAMVIRGIN, BRITISHVIRGIN ОСТРОВ, У.С.УАЛЛИС И ФУТУНАВЕСТЕРН САХАРАЙМЕНЗАМБИАЗИМБАБВЕ
Подтверждать

Как работают вариаторы | HowStuffWorks

Загляните в планетарную автоматическую трансмиссию, и вы увидите сложный мир шестерен, тормозов, сцеплений и управляющих устройств. Для сравнения, бесступенчатая трансмиссия — образец простоты исследования. Большинство вариаторов состоит только из трех основных компонентов:
• Ремень из металла или резины повышенной мощности
• «Ведущий» шкив с регулируемым входом
• Выходной «ведомый» шкив
CVT также имеют различные микропроцессоры и датчики, но три описанных выше компонента являются ключевыми элементами, которые позволяют технологии работать.

Шкивы переменного диаметра — это сердце вариатора. Каждый шкив состоит из двух 20-градусных конусов, обращенных друг к другу. Ремень проходит по пазу между двумя конусами. Клиновые ремни предпочтительнее, если ремень сделан из резины. Клиновые ремни получили свое название из-за того, что ремни имеют V-образное поперечное сечение, что увеличивает фрикционное сцепление ремня.

Когда два конуса шкива находятся далеко друг от друга (при увеличении диаметра), ремень движется ниже в канавке, и радиус ременной петли, огибающей шкив, становится меньше.Когда конусы расположены близко друг к другу (когда диаметр уменьшается), ремень движется выше в канавке, и радиус ременной петли, огибающей шкив, увеличивается. Бесступенчатые трансмиссии могут использовать гидравлическое давление, центробежную силу или натяжение пружины для создания силы, необходимой для регулировки половин шкива.

Шкивы переменного диаметра всегда должны идти парами. Один из шкивов, известный как ведущий шкив (или ведущий шкив ), соединен с коленчатым валом двигателя.Ведущий шкив также называется входным шкивом , потому что именно здесь энергия двигателя поступает в трансмиссию. Второй шкив называется ведомым шкивом , потому что его вращает первый шкив. Как выходной шкив , ведомый шкив передает энергию ведущему валу.

Расстояние между центрами шкивов до того места, где ремень соприкасается с канавкой, называется радиусом шага. Когда шкивы находятся далеко друг от друга, ремень движется ниже, и радиус шага уменьшается.Когда шкивы расположены близко друг к другу, ремень движется выше, а радиус наклона увеличивается. Отношение делительного радиуса ведущего шкива к продольному радиусу ведомого шкива определяет шестерню.

Когда один шкив увеличивает радиус, другой уменьшает радиус, чтобы ремень оставался натянутым. Поскольку два шкива меняют свои радиусы относительно друг друга, они создают бесконечное количество передаточных чисел — от низкого до высокого и всего, что находится между ними. Например, когда радиус шага на ведущем шкиве мал, а на ведомом шкиве большой, то скорость вращения ведомого шкива уменьшается, что приводит к понижению «передачи».Когда радиус шага на ведущем шкиве большой, а на ведомом — маленький, тогда скорость вращения ведомого шкива увеличивается, что приводит к более высокой «передаче». Таким образом, теоретически вариатор имеет бесконечное количество «передач», которые он может использовать в любое время, при любой скорости двигателя или транспортного средства.

Простота и бесступенчатый характер вариаторов делают их идеальной трансмиссией для различных машин и устройств, а не только для автомобилей. Бесступенчатые трансмиссии уже много лет используются в электроинструментах и ​​сверлильных станках.Они также использовались в различных транспортных средствах, включая тракторы, снегоходы и мотороллеры. Во всех этих случаях в трансмиссиях используются резиновые ремни высокой плотности, которые могут проскальзывать и растягиваться, что снижает их эффективность.

Внедрение новых материалов делает вариаторы еще более надежными и эффективными. Одним из наиболее важных достижений стала разработка металлических ремней для соединения шкивов.
