Схема подключения проводки прицепа к легковому автомобилю: схема подключения, виды, цвет проводов

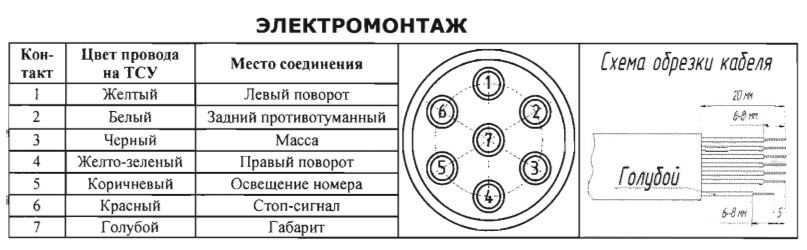

Важным аспектом проводки прицепа является цветовая маркировка. Понимание стандартного цветового кода для 4-контактного жгута проводов жизненно важно перед началом проекта и выполнением подключений.

Тип цветового кода, который у вас есть для ваших жгутов проводов, обычно зависит от вашего производителя. Никто не делает их одинаковыми, но некоторые стандарты допускают общую основу и простую идентификацию. Типичные цвета проводки прицепа включают коричневый, желтый, зеленый, коричневый, а иногда и красный и черный провода.

Вот пошаговое руководство по общей системе цветового кодирования для подключения 4-контактной вилки прицепа:

• Зеленые провода служат для питания правого указателя поворота и правого стоп-сигнала на контроллере тормозов. Прикрепите зеленый провод к жгуту проводов автомобиля на площадке автомобиля, указывая на «повернуть направо». Вы должны, в свою очередь, подключить зеленый провод к правому указателю поворота прицепа в зоне вашего прицепа. Предлагаемый минимальный калибр для зеленого провода составляет 18,9. 0135
• Желтые провода предназначены для питания левого указателя поворота и левого стоп-сигнала. Вы должны прикрепить провод желтого цвета к жгуту проводов автомобиля со стороны проводки автомобиля, указывая на «повернуть налево». Вы подключаете желтый провод к левому указателю поворота прицепа со стороны проводки прицепа. Предлагаемый минимальный калибр для желтого провода 18.
• Коричневый провод используется для питания ходовых огней и задних фонарей. Прикрепите коричневый провод к жгуту проводов автомобиля в той части автомобиля, где находится задний фонарь. Наконец, подключите коричневый провод к заднему фонарю прицепа со стороны проводки прицепа. Предлагаемый минимальный калибр для коричневых проводов составляет 18,9.0135
• Белые кабели позволяют заземлить автомобиль. Вы должны прикрепить белые провода к жгуту проводов автомобиля, где вы найдете металл без покрытия. Вы должны, в свою очередь, подключить белый провод к точке заземления вашего прицепа. Рекомендуемое минимальное сечение белого провода — 16. Белый провод чрезвычайно важен, так как он является проводом питания. Белый подает питание на стоп-сигналы, фонари заднего хода, сигналы поворота, задние фонари, сигнал поворота и добавляет вспомогательную мощность.
• Если ваш производитель использовал красный и черный провода вместо зеленого, коричневого и желтого проводов, красный провод предназначен для стоп-сигналов и указателей поворота, а черный провод обычно используется для ходовых огней.

Держите под рукой руководство по эксплуатации вашего автомобиля, чтобы убедиться, что вы выполняете правильное подключение. В качестве альтернативы вы можете получить доступ к электрической цепи вашего автомобиля с помощью тестера цепей, который позволит вам проверить свои провода, чтобы определить их функцию.

За задними фонарями вашего автомобиля вы найдете электропроводку вашего автомобиля. Вы можете найти соответствующие соединения, активировав функции жгутов на печатной плате.

Основа успеха заложена. Ваши провода в порядке, так что вы можете начать подготовку к подключению 4-контактной вилки прицепа. Давайте перейдем к руководству, начав со стороны проводки вашего прицепа!

Всегда полезно быть максимально подготовленным. Соберите все инструменты, которые вам понадобятся, включая новые фары вашего трейлера. Снимите старые фары вашего прицепа перед установкой проводки прицепа. Если вам не нужно заменять проводку, это нормально, но вы можете приобрести новую проводку прицепа, если возникнет такая необходимость. Комплекты для прицепа также могут быть очень удобными, поскольку они включают в себя фонари для прицепа.

Одна из самых важных вещей, которую следует помнить при подключении белого заземляющего провода, — убедиться, что область чистая. Поэтому обязательно очистите раму прицепа, прежде чем подключать к ней белый заземляющий провод. Вы должны тщательно удалить любые остатки масла, отслаивающуюся краску или скопление грязи, а также обработать корродированные участки, воздействующие на землю.

Когда все будет в порядке, закрепите раму прицепа и белый провод заземления, соединив два компонента. Соединение заземляющего провода может оказать огромное влияние на остальную часть вашей проводки, поэтому лучше работать как можно тщательнее. Убедитесь, что фонари вашего прицепа индивидуально заземлены сбоку от рамы прицепа, чтобы свести к минимуму сложности с проводкой заземления и поставить под угрозу вашу систему электропроводки.

Штекер разъема прицепа обычно выходит примерно на 2–3 фута за дышло прицепа, поэтому именно здесь вы будете выполнять заземление. Заземлите соединение за дышлом вашего прицепа, если ваш прицеп сложится.

Если вы готовы приступить к подключению проводов, вы можете выполнить следующие рекомендации по подключению проводов:

• Используйте щипцы для снятия изоляции с провода
• Подсоедините соответствующие провода с помощью стыковых соединителей и надежного фена
• Подсоедините провода заземления

Обратите внимание, что ваши фонари будут подключены к основным жгутам с помощью 3 проводов: коричневого, желтого и зеленого или красного и черного, в зависимости от производителя. Ваш белый заземляющий провод должен быть надежно подключен к раме прицепа.

Теперь, когда вы успешно подготовили и подключили проводку со стороны прицепа, проводка вашего автомобиля станет легкой задачей.

Если у вас уже есть 4-контактная вилка для прицепа, этот процесс должен быть быстрым и простым. Теперь вы можете продолжить, подключив разъем со стороны прицепа к стороне автомобиля. Очень важно правильно оборудовать свой автомобиль для буксировки, но об этом позже в руководстве.

Если у вас еще нет 4-контактной вилки для прицепа, вы можете добавить ее к своему прицепу. Тем не менее, вы должны понимать, что добавление 4-контактного штекера для прицепа не подходит для всех ситуаций. Учитывайте год выпуска вашего автомобиля, модель и производителя, чтобы установить нестандартную проводку.

Подключение провода заземления, вероятно, является одним из наиболее чувствительных аспектов подключения 4-контактной вилки прицепа. Тем не менее, это простая процедура! Все, что вам нужно сделать, это подключить белый заземляющий провод к зачищенной и подготовленной раме автомобиля.

Поздравляем! Вы приближаетесь к последним шагам в успешном подключении 4-контактной вилки прицепа. На этом этапе вы можете надежно подключить, срастить или зажать жгут проводов в системе освещения вашего автомобиля. Как упоминалось ранее, это подключение зависит от модели вашего автомобиля, поэтому обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля.

На этом этапе вы можете проверить свои соединения, чтобы убедиться, что они действительно были успешными. Вы можете сделать это, соединив зону прицепа и сторону автомобиля. Если он загорается, то все должно быть в порядке! Но если вы обнаружите, что он не загорается, вы можете отрегулировать проводку и соединения по мере необходимости.

• Обжимной инструмент или плоскогубцы
• Резак
• Съемник
• Металлические зажимы
• Диэлектрическая смазка
• Комплект 4-контактных проводных соединений прицепа, содержащий зеленый, желтый, коричневый и белый провода (или красный и черный провода)
• Тепловая пушка
• Стыковой соединитель
• Стяжки
• Клеммные провода
• Электродрель с насадкой для малого сверла
• Клеммный соединитель
• Проводная трубка
• Тестер цепи
• Винт из нержавеющей стали
• Шайба

Этот список инструментов пригодится при 4-контактной проводке прицепа. Производители обычно добавляют все необходимые инструменты и соединения в стандартные комплекты проводки прицепа; однако это относится не ко всем производителям. Эти инструменты необходимы, но некоторые из них взаимозаменяемы.

Еще один ключевой шаг, который необходимо предпринять при сокрытии проводов, — использовать термоусадочную трубку на стыковых разъемах. Вы можете скрыть обжатые в разъеме провода, расплавив их с помощью теплового пистолета. Пластиковая трубка защищает провода от истирания и предотвращает коррозию. Кусачки идеально подходят для зачистки или обрезки проводов, а плоскогубцы или обжимной инструмент можно использовать как взаимозаменяемые для соединения проводов.

Стяжки позволяют упорядочить провода, чтобы они не свисали по всему кузову прицепа.

Теперь, когда сторона вашего транспортного средства и сторона прицепа подготовлены для установки 4-контактной вилки прицепа, вы сможете установить 4-контактную проводку прицепа на свое судно в качестве прицепа для лодки и прицепа общего назначения.

Важным шагом является обращение к электрической схеме прицепа; это позволяет вам визуализировать то, что от вас требуется. На схеме подключения прицепа также хорошо указаны цвета и показаны точки подключения. Схема электропроводки прицепа также обычно имеет маркировку, что дает вам некоторые столь необходимые рекомендации по подключению прицепа.

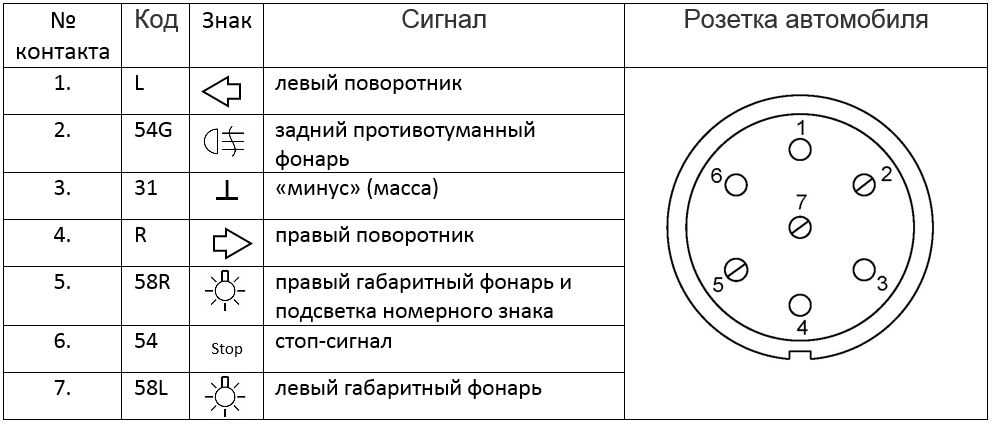

4-контактную схему подключения прицепа можно найти ниже. Эта электрическая схема прицепа имеет отличные изображения и этикетки, которые показывают, где найти разъем прицепа, правые габаритные огни, левые габаритные огни, габаритные огни, задние габаритные огни и где заземлить раму прицепа.

• Вы можете обернуть проводку прицепа вокруг передней части прицепа, но это может создать хаотичный вид и не защитит проводку. Вместо этого вы должны пропустить проводку прицепа через область, где прикреплены шаровая сцепка и рама прицепа. Он должен иметь полое отверстие, которое добавляет дополнительную безопасность вашим проводам. Вы также можете проложить провода вдоль борта прицепа.
• Вы можете подвести сращенные провода к стоп-сигналам и фонарям поворота от рамы прицепа. Но если вы предпочитаете, чтобы ваши провода были разделены, вы должны убедиться, что штекер разъема не слишком короткий, чтобы достать до вашего автомобиля. Это позволит вам прокладывать по одному проводу за раз. Вы можете сделать это, пропустив зеленые и желтые провода через отдельные боковые маркеры, как показано на приведенной выше схеме подключения прицепа.
• Белый провод, как упоминалось ранее, является очень важным элементом, поскольку он является проводом питания и обеспечивает вспомогательное питание. Прикрепите белый провод к трейлеру, обрезав его до 1-2 футов, а затем удалите примерно полдюйма его изоляции. Теперь вы можете приступить к использованию тепловой пушки, чтобы расплавить термоусадочную трубку после обжима соединения. Теперь используйте винт из нержавеющей стали, чтобы прикрепить белый провод к раме прицепа после того, как просверлите пилотное отверстие в раме прицепа.
• В этот момент обрежьте коричневый провод рядом с проводом габаритного огня и снимите изоляцию примерно на дюйм, чтобы обнажить жилы провода. Скрутите коричневый провод и провод маркера и продолжайте вставлять провода в стыковой разъем. После определения расстояния между этим соединением и оставшимся габаритным фонарем используйте оставшиеся коричневые провода, чтобы соответствовать этой длине.
• Теперь сделайте еще одно соединение, используя стыковой соединитель, чтобы присоединить измеренный коричневый провод к проводу полярного габаритного фонаря. Соедините свое соединение, скрутив концы вместе, и вставьте это второе соединение в полярную сторону стыкового соединителя. Чтобы загерметизировать соединение коричневого провода и провода габаритного фонаря, вы должны обжать его и использовать термоусадку. Вы должны сделать это для задней и передней части вашего трейлера.
• Вот и завершилась ваша последняя веха в процессе установки 4-контактной вилки для прицепа! Теперь вы подключаете желтые провода к левому заднему фонарю и подключаете зеленые провода к правому заднему фонарю. Вернитесь к электрической схеме прицепа, чтобы убедиться в правильности соединений и проводки прицепа.
• Все должно работать, и у вас должна быть надежная связь! Если у вас возникнут проблемы, обратитесь к нашим советам по подключению 4-контактной вилки прицепа далее в статье, это может помочь.

Вилка прицепа должна быть защищена от агрессивных элементов. Если ваша вилка прицепа подверглась коррозии, повреждена в результате истирания или просто сломалась, вам необходимо заменить ее, если вилка прицепа не подлежит ремонту.

1. Носите защитное снаряжение, такое как защитные очки и перчатки.
2. Если повреждение вилки прицепа невелико, вы можете купить удлинитель вилки прицепа. Начните с перерезания соединения проводки прицепа в районе автомобиля. На этом этапе вы должны добавить новую вилку, зачистив, соединив и припаяв старый жгут проводов к новой вилке и проводке. Предотвратите износ в будущем, заклеив соединение лентой и термоусадив его.
3. Вы также можете купить новую вилку для замены поврежденной 4-контактной вилки прицепа. Убедитесь, что вилку легко установить; часто вы просто отрезаете сломанную вилку, подключаете ранее существовавшие провода к новой вилке и закрепляете ее.

Если освещение вашего прицепа неисправно или сломано, то лучше заменить освещение прицепа, а не исправлять проблемы. Прежде чем пытаться подключить освещение прицепа, взгляните на эту схему подключения прицепа.

1. Носите защитное оборудование, такое как защитные очки и перчатки
2. Проверьте 4-контактные соединения проводки прицепа с помощью тестера цепей. После того, как вы установили, что по вашим проводам проходит питание, вы должны перейти к разъему рамы и прицепа, чтобы обеспечить подключение. В процессе подготовки убедитесь, что заземляющий провод надежно подключен к раме прицепа.
3. Удалите всю оставшуюся старую проводку и замените ее новыми проводами, скрутив новые провода по мере удаления старых проводов. Тщательно очистите раму и пластину с помощью шлифовальной машины; нужна чистая поверхность.
4. Подсоедините фонарь к отремонтированной табличке, подключив черный провод к двойным проводам. Соедините провода габаритных огней с центральными проводами с помощью металлических зажимов. Прикрепите провод, который требует питания, к зажиму и используйте металлический язычок, чтобы обжать его.
5. Повторите процесс с другой стороны рамы
6. Наслаждайтесь новым освещением прицепа!

• Всегда начинайте проект электропроводки прицепа с устранения основных неисправностей и проверки соединений. Вы должны знать, с чем работаете и чего ожидать! Осмотрите стыковые соединения, чтобы убедиться, что все в порядке.
• Если стыковый разъем неисправен, вы можете устранить эту проблему, повторно подключив белый провод, который всегда является белым проводом. Если белый провод установлен неправильно, это приведет к отключению электроэнергии и повлияет на все лампочки и оставшиеся провода.
• Если вы подозреваете, что проводка вашего прицепа была установлена ​​неправильно, рассмотрите возможность использования тестера соединений для проверки соединений. Инвестируйте в тестер соединения хорошего качества, так как более дешевые альтернативы могут не работать должным образом.
• Поиск и устранение неисправностей проводки прицепа может быть методом проб и ошибок. Если вы подозреваете, что жгут проводов вашего автомобиля неисправен, вы можете приобрести тестер цепи. Тестер цепи позволяет выполнять диагностику каждого контакта вилки разъема. В свою очередь, вы сможете определить источник проблем с проводкой вашего прицепа. В качестве альтернативы подключите прицеп к тягачу через разъем прицепа, чтобы определить, в чем проблема с проводкой вашего прицепа.
• Если вы хотите получить долгосрочные результаты, вы должны начать активно, особенно когда речь идет о характеристиках проводов для вашего конкретного прицепа. В отраслевых стандартах проводки прицепов размер провода составляет 16, но существуют и более толстые провода, которые часто предпочтительнее. Проводка прицепа может быть очень специфичной для вашего судна: например, у служебных прицепов может быть другой размер колеи, чем у прицепов для лодок.
• В вашем 4-контактном комплекте проводки для прицепа должны быть провода достаточной длины для вашего прицепа. Средняя длина троса прицепа составляет 20 футов, поэтому не покупайте ничего меньше этой длины, так как вы можете столкнуться с осложнениями.

Существует много общего между 4-контактной проводкой прицепа и 5-контактной проводкой прицепа; однако в 5-контактном прицепе добавлен синий провод для фонарей заднего хода и фонарей заднего хода.

— у них есть провод для подключения аккумулятора и один для тормозов прицепа.

Провод заземления или Т-образный разъем соединяет автомобиль с отрицательной стороной и обычно обеспечивает питание системы. Т-образный разъем — один из самых важных проводов.

популярна среди прицепов малой грузоподъемности, таких как прицепы для лодок и грузовые прицепы.

Проводка прицепа может быть долгим процессом, однако, если вы разобьете его на этапы, вам будет намного проще. Схема подключения прицепа — полезный инструмент для визуализации того, что вы должны делать, поэтому всегда используйте ее. Вы должны быть готовы выполнить любую задачу по подключению прицепа, описанную в этом руководстве, если будете следовать инструкциям и советам.

Всегда надевайте защитные предметы при выполнении этих задач. Вы же не хотите пораниться, пытаясь починить свой лодочный прицеп или грузовой прицеп!
